LIETOŠANAS INSTRUKCIJA RS 16 LED STEINEL

Ierīces komplektācija (3.3. att.) A Elektronikas korpuss B Augstfrekvences sensors C Pieslēguma aizspiednis D Blīvaizbāznis E Laika iestatīšana F Darbības rādiusa izvēle G Krēslas iestatīšana Uztveres zonas, piestiprinot lampu pie griestiem Ø 3-8m (3.4. att.) Uztveres zonas, piestiprinot lampu pie sienas Ø 2,50 m (3.5. att.) Gaismas stipruma sadalījums (3.6. att.)

4. Elektriskais pieslēgums

• Atslēdziet elektrības apgādi (4.1. att.) Slēgumu plāns (4.1. att.) Tīkla pievadvadu veido 3 dzīslu kabelis: L = fāze (parasti melns, brūns vai pelēks) N = nulles vads (parasti zils) PE = zemējums (zaļš/dzeltens) L' = pieslēgta fāze (parasti melns, brūns vai pelēks) Šaubu gadījumā ar sprieguma mērītāju ir jānosaka kabeļa dzīslas; pēc tam kabelis atkārtoti ir jāatslēdz no strāvas tīkla. Fāze , , kā arī nulles vads tiek pieslēgti spieslēguma kopnei. Svarīgi! Pieslēgumu sajaukšana vēlāk var izraisīt īssavienojumu ierīcē vai Jūsu sadales skapī. Tīkla pievadvadā var iemontēt tīkla slēdzi, kas paredzēts ieslēgšanai un izslēgšanai. Šī gaismekļa gaismas avots nav nomaināms, ja gaismas avotu ir jānomaina (piem., tā darba mūža beigās), ir jāno- maina viss gaismeklis. Pieslēgšana aptumšošanas iekārtai izraisa sensorgaismekļa bojājumus. Norāde: Nepieskarieties LED.

• Pārbaudiet visas detaļas, vai tās nav bojātas.

• Bojājumu gadījumā nelietojiet produktu

• Montējot sensorgaismekli jāpievērš uzmanība, lai tas tiktu piestiprināts stabili.

• izvēlieties montāžai piemērotu vietu, ņemot vērā sniedzamību un kustības uztveršanu

• Nav piemērots montāžai pie griestiem ar pievadu virs apmetuma (5.1 att.)

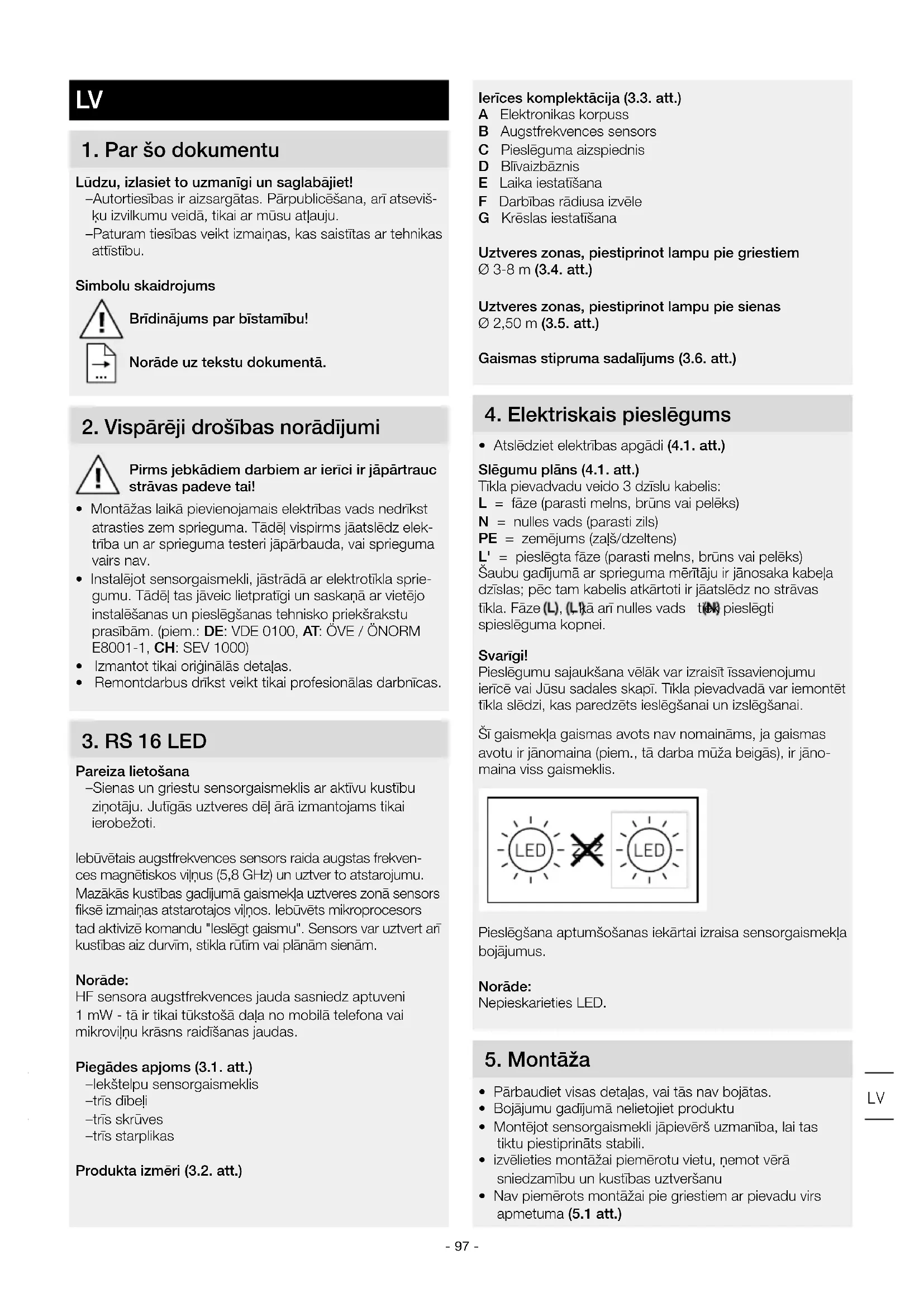

Lūdzu, izlasiet to uzmanīgi un saglabājiet! – Autortiesības ir aizsargātas. Pārpublicēšana, arī atseviš- ķu izvilkumu veidā, tikai ar mūsu atļauju. – Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību. Simbolu skaidrojums Brīdinājums par bīstamību! Norāde uz tekstu dokumentā.

2. Vispārēji drošības norādījumi

Pirms jebkādiem darbiem ar ierīci ir jāpārtrauc strāvas padeve tai!

• Montāžas laikā pievienojamais elektrības vads nedrīkst atrasties zem sprieguma. Tādēļ vispirms jāatslēdz elek- trība un ar sprieguma testeri jāpārbauda, vai sprieguma vairs nav.

• Instalējot sensorgaismekli, jāstrādā ar elektrotīkla sprie- gumu. Tādēļ tas jāveic lietpratīgi un saskaņā ar vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasībām. (piem.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Izmantot tikai oriģinālās detaļas.

• Remontdarbus drīkst veikt tikai profesionālas darbnīcas.

Pareiza lietošana – Sienas un griestu sensorgaismeklis ar aktīvu kustību ziņotāju. Jutīgās uztveres dēļ ārā izmantojams tikai ierobežoti. Iebūvētais augstfrekvences sensors raida augstas frekven- ces magnētiskos viļņus (5,8 GHz) un uztver to atstarojumu. Mazākās kustības gadījumā gaismekļa uztveres zonā sensors fiksē izmaiņas atstarotajos viļņos. Iebūvēts mikroprocesors tad aktivizē komandu "Ieslēgt gaismu". Sensors var uztvert arī kustības aiz durvīm, stikla rūtīm vai plānām sienām. Norāde: HF sensora augstfrekvences jauda sasniedz aptuveni 1mW - tā ir tikai tūkstošā daļa no mobilā telefona vai mikroviļņu krāsns raidīšanas jaudas. Piegādes apjoms (3.1. att.) – Iekštelpu sensorgaismeklis – trīs dībeļi – trīs skrūves – trīs starplikas Produkta izmēri (3.2. att.) LV- 98 - Montāžas soļi

• Atvienojiet nosedzošo haubi no korpusa (5.2. att.)

• Atzīmējiet urbuma vietas (5.3. att.)

• Izurbiet caurumus un ievietojiet dībeļus (5.4. att.)

• Izduriet blīvbāzni tīkla vadam (5.5. att.)

• Ieslēdziet elektrības apgādi (5.9. att.)

• Veiciet iestatīšanu ➜ "6. Funkcija"

Rūpnīcas iestatījumi Krēslas iestatījums: 2000 luksi Laika iestatījums: 5S Sniedzamības iestatījums: 8m Pēc tam, kad ir uzmontēts korpuss un ir veikts tīkla pie- slēgums, var tikt uzsākta sensorgaismekļa ekspluatācija. Gaismekļa manuālā lietošanā, izmantojot gaismas slēdzi, tas ieslēgšanās fāzē izslēdzas pēc 10s un pēc tam ir aktīvs sensora darbībai. Atkārtota gaismas slēdža izmantošana nav vajadzīga. Iestatījumu regulators (6.1. att.) Laika iestatīšana (pēcdarbības laiks) (6.2./E att.) Vēlamo gaismekļa degšanas ilgumu iespējams iestatīt bez pakāpēm no apm. 5S līdz maks. 15Min. Ar katru kustību, kas uztverta pirms šī laika beigām, pulkstenis tiek startēts no jauna. Norāde! Pēc katras gaismekļa izslēgšanās uz apm. 1S ir pārtraukta jaunas kustības uztvere. Tikai pēc šī laika paiešanas gais- meklis, uztverot kustību, atkal var ieslēgt gaismu. Iestatot uztvers lauku un pārbaudot darbību, ieteicams iestatīt īsāko laiku. Sniedzamības iestatīšana (jūtīgums) (6.2./F att.) Ar jēdzienu „sniedzamība“ tiek saprasts apļveida laukums uz grīdas, kurš veido uztveres lauku, montējot gaismekli 2,5m augstumā. – Iestatīšanas slēdzis maks. = maksimālā sniedzamība 8m) – Iestatīšanas slēdzis min. = minimālā sniedzamība 3m Krēslas sliekšņa iestatījums (reakcijas slieksnis) (6.2./G att.) Vēlamo reakcijas slieksni iespējams iestatīt bez pakāpēm no apm. 2-2000 luksiem. – Iestatīšnas slēdzis iestatīts uz = dienasgaismas režīms (atkarībā no apgaismojuma) – Iestatīšanas slēdzis iestatīts uz = aptumšošanas režīms (apm. 2 luksi) Iestatot uztveres lauku un pārbaudot gaismekļa darbību dienasgaismā, iestatījumu regulatoram jābūt pagrieztam pret . Ilgstošas gaismas funkcija Ja tīkla pievadā tiek instalēts lternatīvs tīkla slēdzis, paralēli parastajām ieslēgšanas un izslēgšanas funkcijām iespējamas šādas funkcijas: Ilgstoša apgaismojuma režīms (6.3. att.)

1) Ieslēgt ilgstošo apgaismojumu:

slēdzi 2×IZSL. un IESL. Gaismeklis tiek iestatīts 4 stundu ilgstošā apgaismojuma režīmā. Beigās gaismeklis automā- tiski atkal pāriet uz sensora režīmu.

2) Izslēgt ilgstošo gaismu:

slēdzi 1×IZSL. un IESL. Gaismeklis izslēdzas, t.i., pāriet sensora režīmā. Svarīgi! Slēgšanai jānotiek laika posmā no 0,2 līdz 1 sekundei.

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei. Nemetiet elektroierīces parastajos atkritumos! Tikai ES valstīm: Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesī- bās, nefunkcējošas elektroierīces jāsavāc atsevišķi un tās jānodod dabai draudzīgai atkārtotai pārstrādei. Svarīgi! Bateriju ierīce nav nomaināma.

8. Ražotāja garantija

Šis Steinel produkts ir izgatavots ar vislielāko rūpību, tā dar- bība un drošība ir pārbaudīta saskaņā ar spēkā esošajiem priekšrakstiem, un noslēgumā tas pakļauts izlases veida pārbaudei. Steinel garantē nevainojamas produkta īpašības un darbību. Garantijas laiks ir 36 mēneši un tā stājas spēkā ar ierīces pārdošanas dienu lietotājam. Mēs novēršam trū- kumus, kas radušies materiālu vai rūpnīcas kļūdu dēļ, ga- rantijas serviss ietver sevī bojāto daļu remontu vai apmaiņu pēc mūsu izvēles. Garantijas serviss neattiecas uz nodilu- mam pakļauto daļu bojājumiem, kā arī uz bojājumiem un trūkumiem, kas radušies nelietpratīgas lietošanas vai ap- kopes, kā arī kritiena rezultātā. Garantijas saistības neattie- cas uz citiem objektiem, kas varētu tikt bojāti ierīces darbī- bas rezultātā. Garantija ir spēkā tikai tad, ja neizjaukta ierīce kopā ar īsu kļūdas aprakstu, kases čeku vai rēķinu (ar pirkšanas datu- mu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta attiecī- gajai servisa nodaļai.- 99 -Remonta serviss:Pēc garantijas laika beigām vai tādu bojājumu gadījumā, uz kuriem neattiecas garantijas tiesības, vērsieties tuvākajā klientu apkalpošanas centrā, lai novērstu bojājumus.

9. Atbilstības deklarācija

Ar šo STEINEL Vertrieb GmbH paziņo, ka radioiekārta RS 16 LED atbilst direktīvai 2014/53/ES. Visu ES atbilstības deklarācijas tekstu Jūs varat izlasīt: www.steinel.de

Izmēri (Ø x Dz) PMMA Ø 280×110 mmStikls Ø 275×110 mmElektrotīkla spriegums 220-240 V, 50/60 HzJaudas patēriņš (P ) PMMA 9,5 WStikls 9,3 WGaismas plūsma (360°) PMMA 958 lmStikls 918 lm Efektivitāte PMMA 100 lm/WStikls 98 lm/WStandby sensors (P ) 0,39WElektroenerģija 46,50mA ACJaudas faktors 0,94Papildu slēguma jaudasKvēlspuldžu/ halogēno spuldžu slodzeDienasgaismas spuldzes EVGNekompensētas dienasgaismas spuldzesRindās kompensētas dienasgaismas spuldzesDienasgaismas spuldzes paralēli kompensētasZema sprieguma halogēnu lampasLED < 2 W2 W < LED < 8 WLED > 8 WKapacitatīva slodze800 W400 W400 VA400 VA400 VA800 VA 16 W 64 W 64 W 88 μFKrāsas temperatūra PMMA 4000 k (neitrāli balta)Stikls 3 000 K (silti balta gaisma)Krāsas attēlošanas indekss R =82Vidējs dzīves ilgums L70B50 pie 25°C: > 60 000 hKrāsas konstistence SDCM Sākuma vērtība: 3Gaismas stipruma sadalījums LumEdit 202010061031_RS16 mit Glashaube_3000K_Standard BIN.l Polardiagramm

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 Augstfrekvences tehnika 5,8 GHz (neatkarīgi no temperatūras reaģē uz vismazāko kustību)Uztveres leņķis 360°, ar 160° lielu atveres leņķiRaidjauda apm. 1 mW Uztveres sniedzamība Ø 3-8mLaika iestatīšana 5s - 15minKrēslas sliekšņa iestatījums 2-2 000 luksiAizsardzības veids IP 44Aizsargklase IITemperatūras amplitūda -10 līdz +40°CEnerģijas efektivitātes klase Šai precei ir gaismas avots ar "E" enerģijas efektivitātes klase. LV- 100 -

11. Darbības traucējumi

Traucējumi Cēlonis Risinājums Sensorgaismeklim netiek pievadīta strāva ■ Drošinātājs ir izslēdzies, nav ieslēgts, bojāts vads ■ Īssavienojums tīkla pievadvadā ■ Iespējams izslēgts tīkla slēdzis, ja tāds ir ierīkots ■ Ieslēdziet drošinātāju, nomainiet, ieslēdziet tīkla slēdzi; pārbaudiet vadu ar sprieguma testeri ■ Jāpārbauda pieslēgumi ■ Jāieslēdz tīkla slēdzis Sensorgaismeklis neieslēdzas ■ Krēslas sliekšņa iestatījums izvēlēts ne- pareizi ■ IZSLĒGTS tīkla slēdzis ■ Drošinātājs ir izslēdzies ■ Iestatiet no jauna ■ Jāieslēdz ■ Ieslēdziet drošinātāju, nomainiet, pēc vajadzības pārbaudiet pieslēgumu Sensorgaismeklis neizslēdzas ■ Nepārtraukta kustība uztveres laukā ■ Pārbaudiet uztveres zonu Sensorgaismeklis ieslēdzas bez acīmredzama iemesla ■ Lampa ir piestiprināta tā, ka tā nav pasargāta no vibrācijām ■ Kustība ir bijusi, bet sensors to nav at- pazinis (kustība aiz sienas, tiešā lampas tuvumā kustējies mazs objekts u.c.) ■ Stingri uzmontējiet korpusu ■ Pārbaudiet uztveres zonu Sensorgaismeklis neieslēdzas, neskatoties uz kustību ■ Lai samazinātu traucējumus, ātras kustības netiek uztvertas, vai arī ir uzstādīts pārāk mazs uztveres lauks ■ Krēslas sliekšņa iestatījums izvēlēts nepareizi ■ Pārbaudiet uztveres zonu ■ Iestatiet no jauna- 101 - Объем поставки (рис. 3.1) – Сенсорный светильник внутреннего освещения – три дюбеля – три винта – три проставки Размеры продукта (рис. 3.2) Обзор прибора (рис. 3.3) А Блок электроники B ВЧ-сенсор C Клемма подключения D Уплотнитель E Установка времени F Установка дальности действия G Установка сумеречного порога Зона обнаружения, монтаж на потолке Ø 3-8 м (рис. 3.4) Зона обнаружения, монтаж на стене Ø 2,50 м (рис. 3.5) Распределение силы света (рис.3.6 )
