HASZNÁLATI ÚTMUTATÓ RS 16 LED STEINEL

TR- 60 - Termékméretek (3.2. ábra) A készülék áttekintése (3.3. ábra) A Elektronika ház B NF-ás érzékelő C Csatlakozókapocs D Tömítődugó E Időbeállítás F Hatótávolság beállítás G Szürkületi beállítás Érzékelési területek mennyezeti szerelésnél Ø 3-8m (3.4. ábra) Érzékelési területek fali szerelésnél Ø 2,50 m (3.5. ábra) Fényerőeloszlás (3.6. ábra )

4. Elektromos csatlakozás

• Az áramellátás lekapcsolása (4.1. ábra) Kapcsolási rajz (4.1. ábra) A hálózati betápvezeték 3-erű kábelből áll: L = fázis (többnyire fekete, barna vagy szürke) N = nulla vezető (többnyire kék) PE = védővezető (zöld/sárga) L' = kapcsolt fázis (többnyire fekete, barna vagy szürke) Kétség esetén a vezetékeket feszültségjelző segítségével azonosítania kell; majd le kell róluk kapcsolni a feszültséget. Csatlakoztassa a fázist , , illetve a nullavezetőt csatlakozókapocsra. Fontos: A csatlakozások felcserélése később zárlathoz vezet a készülékben vagy a bizto sítékdobozban. Ebben az esetben ismét azonosítani kell az egyes vezetékeket, és újból össze kell kötni őket. A hálózati betápvezetékbe a ki- és bekapcsolás céljából természetesen hálózati kapcsoló is szerelhető. A lámpa fényforrását nem lehet cserélni; amennyiben a fényforrást cserélni kell (pl. ha élettartamának végére ért), a teljes lámpát le kell cserélni. Ha fénytompító kapcsolóra csatlakoztatja, megrongálódhat a mozgásérzékelős lámpa. Tudnivaló: Ne érintse meg a LED-et közvetlenül.

• Vizsgálja meg, hogy az alkatrészek nem rongálódtak-e meg.

• Sérülések esetén ne vegye használatba a terméket.

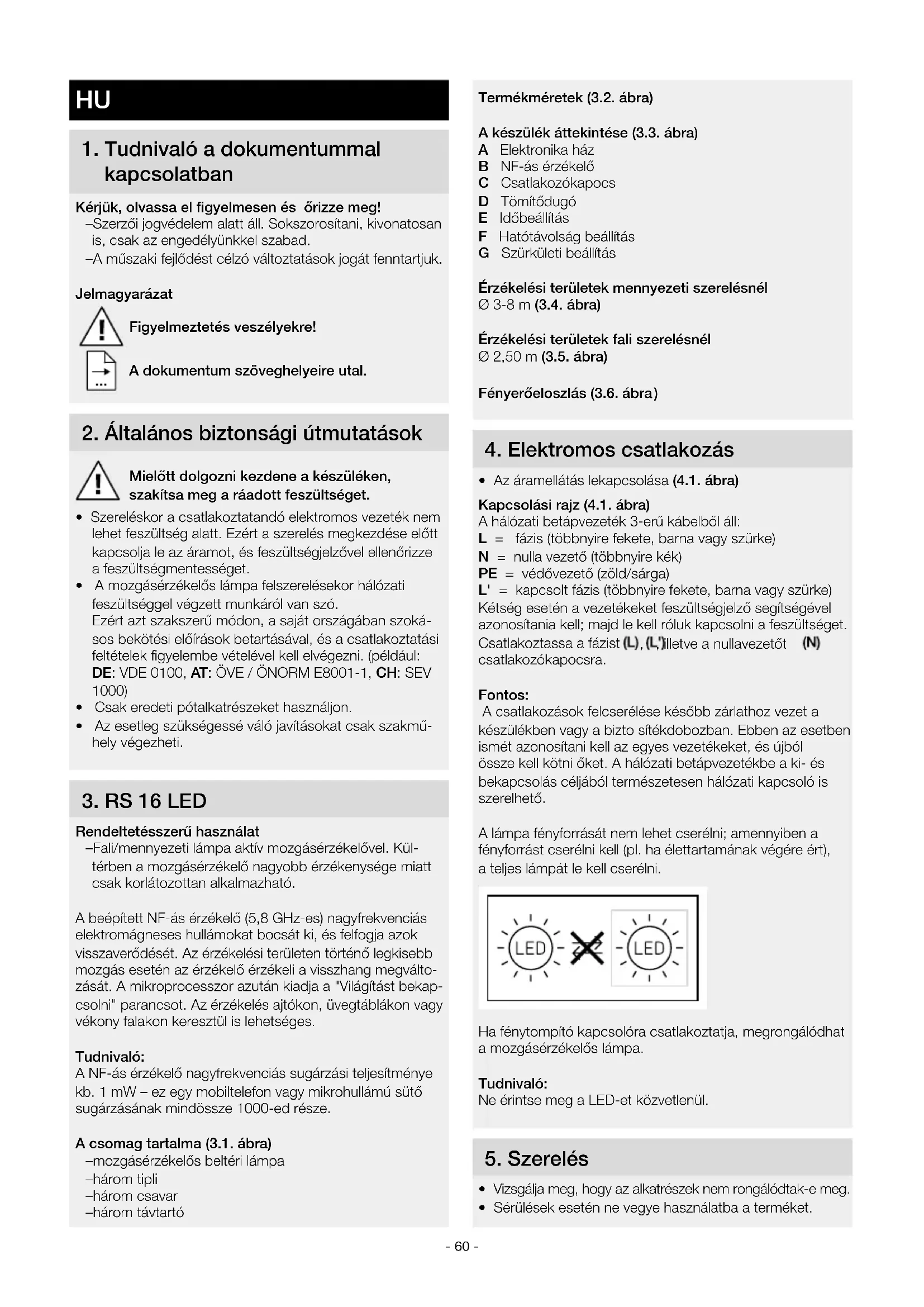

kapcsolatban Kérjük, olvassa el figyelmesen és őrizze meg! – Szerzői jogvédelem alatt áll. Sokszorosítani, kivonatosan is, csak az engedélyünkkel szabad. – A műszaki fejlődést célzó változtatások jogát fenntartjuk. Jelmagyarázat Figyelmeztetés veszélyekre! A dokumentum szöveghelyeire utal.

2. Általános biztonsági útmutatások

Mielőtt dolgozni kezdene a készüléken, szakítsa meg a ráadott feszültséget.

• Szereléskor a csatlakoztatandó elektromos vezeték nem lehet feszültség alatt. Ezért a szerelés megkezdése előtt kapcsolja le az áramot, és feszültségjelzővel ellenőrizze a feszültségmentességet.

• A mozgásérzékelős lámpa felszerelésekor hálózati feszültséggel végzett munkáról van szó. Ezért azt szakszerű módon, a saját országában szoká- sos bekötési előírások betartásával, és a csatlakoztatási feltételek figyelembe vételével kell elvégezni. (például: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Csak eredeti pótalkatrészeket használjon.

• Az esetleg szükségessé váló javításokat csak szakmű- hely végezheti.

Rendeltetésszerű használat – Fali/mennyezeti lámpa aktív mozgásérzékelővel. Kül- térben a mozgásérzékelő nagyobb érzékenysége miatt csak korlátozottan alkalmazható. A beépített NF-ás érzékelő (5,8 GHz-es) nagyfrekvenciás elektromágneses hullámokat bocsát ki, és felfogja azok visszaverődését. Az érzékelési területen történő legkisebb mozgás esetén az érzékelő érzékeli a visszhang megválto- zását. A mikroprocesszor azután kiadja a "Világítást bekap- csolni" parancsot. Az érzékelés ajtókon, üvegtáblákon vagy vékony falakon keresztül is lehetséges. Tudnivaló: A NF-ás érzékelő nagyfrekvenciás sugárzási teljesítménye kb. 1 mW – ez egy mobiltelefon vagy mikrohullámú sütő sugárzásának mindössze 1000-ed része. A csomag tartalma (3.1. ábra) – mozgásérzékelős beltéri lámpa – három tipli – három csavar – három távtartó- 61 -

• A mozgásérzékelős lámpa felszerelésekor ügyelnie kell arra, hogy felerősítés után ne tudjon rázkódni.

• A hatótávolság és a mozgásérzékelés tekintetbe vételével válasszon alkalmas helyet, ahová felszerelheti a készüléket.

• Vakolat feletti betápvezeték mennyezetre szereléséhez nem alkalmas (5.1. ábra) A szerelés lépései

• Vegye le a készülékház búráját (5.2. ábra)

• Jelölje be a furatok helyét (5.3. ábra)

• A furatokat fúrja ki, és rakjon beléjük tiplit (5.4. ábra).

• Szúrja át a hálózati vezeték tömítődugóját (5.5. ábra)

• Vakolat alatti vezetés esetén (5.6. ábra)

• Vakolat feletti szereléskor távtartókkal (5.7. ábra)

• Csatlakoztassa a csatlakozókábelt (5.8. ábra)

• Az áramellátást kapcsolja be (5.9. ábra)

• Végezze el a beállításokat ➜ "6. Működés"

• Takaróbúra felrakása (5.9. ábra)

Gyári beállítások: Szürkületi beállítás: 2000lux Idő beállítás: 5 mp Hatótávolság beállítás: 8 m Miután rászerelte a házat, és a lámpát hálózatra csatla- koztatta, használatba veheti a mozgásérzékelős lámpát. Amikor a világításkapcsoló segítségével használatba veszi a lámpát, az a 10mp-es bemérési szakasz letelte után kikapcsol, majd a mozgásérzékelős üzemmódba lép. A világításkapcsoló ismételt működtetése nem szükséges. Szabályozó gomb (6.1. ábra) Idő beállítás (utánvilágítási idő) (6.2./E ábra) A lámpa kívánt világítási idejét kb. 5 mp és max. 15 perc között fokozatmentesen lehet beállítani. Ha az eszköz a beállított idő letelte előtt érzékel mozgást, az időkapcsoló óra újból elindul. Tudnivaló: A lámpa minden kikapcsolási művelete után kb. 1 mp-re megszakad az újbóli mozgásérzékelés. Csak ennek az időnek a letelte után képes a lámpa mozgás esetén ismét bekapcsolni. Az érzékelési tartomány beállításához és a működés elle- nőrzéséhez a legrövidebb idő beállítása ajánlott. Hatótávolság beállítás (érzékenység) (6.2./F ábra) A hatótávolság alatt egy nagyjából kör alakú területet értünk a talajon, amely egyben a 2,5m-es magasságban felszerelt eszköz érzékelési területét is adja. – Szabályozó gomb maximumon = max. hatótávolság 8 m – Szabályozó gomb minimumon = min. hatótávolság 3 m Szürkületi beállítás (megszólalási küszöb) (6.2./G ábra) A lámpa kívánt megszólalási küszöbértékét fokozatmente- sen lehet állítani kb. 2luxtól 2000luxig. – Szabályozó gomb állásra állítva = nappali üzemmód (világosságtól függetlenül) – Szabályozó gomb állásra állítva = szürkületi üzem (kb. 2 lux) Az érzékelési terület beállításakor és a nappali fénynél végzett működéspróbánál a szabályozó gombnak -n kell állnia. Folyamatos világítási funkció Ha extraként rendelhető hálózati kapcsolót szerel a hálózati betápvezetékbe, akkor az egyszerű ki- és bekapcsolás mellett még a következő műveletek is elvégezhetők: Folyamatos világítási üzem (6.3. ábra)

1) Folyamatos világítás bekapcsolása:

Kapcsoló 2×KI és BE. A lámpa 4 órán át folyamatosan világítani fog. Utána önműködően ismét érzékelős üzemre kapcsol.

2) Folyamatos világítás kikapcsolása:

Kapcsoló 1×KI és BE. A lámpa elalszik, ill. érzékelős üzemre kapcsol. Fontos: A kapcsolásokat 0,2 és 1 másodperc közötti időtartam alatt kell elvégezni.

Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újrahasznosításáról. Ne dobjon elektromos készülékeket a háztartási szemétbe! Csak az EU-országok esetében A használt elektromos és elektronikus berendezésekre vonatkozó hatályos európai irányelvek értelmében és azok nemzeti jogrendszerbe történő átültetése szerint a már nem működőképes elektromos berendezéseket külön kell gyűjteni és környezetbarát újrahasznosításukról kell gondoskodni. Fontos: A vezérlőmű nem cserélhető.

Ezt a Steinel terméket a legnagyobb gondossággal gyártották, működését és biztonságosságát az érvényes előírások szerint bevizsgálták, majd szúrópróba szerűen ellenőrizték. A Steinel garanciát vállal a kifogástalan minő- ségre és működésre. A garancia ideje 36 hónap, ami a vá- sárlás napján kezdődik. Minden olyan hibát kijavítunk, ami anyag- vagy gyártási hibára vezethető vissza. A garancia teljesítésének módját mi választjuk meg: ez lehet a hibás alkatrész megjavítása vagy kicserélése. A garancia nem vonatkozik a kopóalkatrészeken bekövetkező károkra, vala- mint az olyan károkra és hiányosságokra, amelyek a szak- szerűtlen kezelés vagy karbantartás miatt következnek be. Idegen objektumokon keletkező következményes károk ki vannak zárva a garancia köréből. Garanciát csak akkor vállalunk, ha a készüléket szétszere- letlen állapotban jól becsomagolják, mellékelik a hiba rövid leírását, a (vásárlás időpontjával és a kereskedő pecsétjével ellátott) pénztárblokkot vagy számlát, és ezeket elküldik az illetékes szerviznek. HU- 62 -

9. Megfelelőségi nyilatkozat

A STEINEL Vertrieb GmbH ezennel nyilatkozik, hogy az RS 16 LED típusú adóberendezés megfelel a 2014/53/EU irányelv követelményeinek. Az EU megfelelőségi tanúsítvány teljes szövege a következő internetcímen található: www.steinel.deJavító szolgálat:A garanciaidő lejárta után, vagy a garancia hatálya alá nem tartozó hiányosságok esetén tudakolja meg az Önhöz leg-közelebb eső szervizünkben, hogy milyen lehetőségei van-nak a helyreállításra.

Méretek (átm. x mé) PMMA Ø 280×110 mmÜveg Ø 275×110 mmHálózati feszültség 220-240 V, 50/60 HzTeljesítményfelvétel (P ) PMMA 9,5 WÜveg 9,3 WFényáram (360°) PMMA 958lmÜveg 918ImHatásfok PMMA 100lm/WÜveg 98lm/WStandby érzékelő (P ) 0,39WHálózati áram 46,50mA ACTeljesítménytényező 0,94További kapcsolási teljesítményekIzzó-/halogénlámpa-terhelésElektronikus előtét fénycsövekKompenzálatlan fénycsövekSorosan kompenzált fénycsövekPárhuzamosan kompenzált fénycsövekKisfeszültségű halogénlámpákLED < 2 W2 W < LED < 8 WLED > 8 WKapacitív terhelés800 W400 W400 VA400 VA400 VA800 VA 16 W 64 W 64 W 88 μFSzínhőmérséklet PMMA 4000 K (semleges fehér)Üveg 3000 K (meleg fehér)Színvisszaadási index R =82Közepes mérési élettartam L70B50 25 °C esetén > 60 000 óraSzínkonzisztenciaSDCM Kiindulási érték: 3Fényerőeloszlás LumEdit 202010061031_RS16 mit Glashaube_3000K_Standard BIN.l Polardiagramm

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 NF-ás technika 5,8 GHz (a hőmérséklettől függetlenül a legkisebb mozgásra is reagál)Érzékelési szög 360°, 160°-os nyitási szöggelLeadási teljesítmény kb. 1 mWÉrzékelési hatótávolság Ø 3-8mIdőbeállítás 5 mp - 15 percAlkonykapcsoló-beállítás 2-2 000luxA védelem fajtája IP 44Védelmi osztály IIHőmérséklettartomány -10 és +40°C között Energiahatékonysági osztály Ez a termék „E“ energiahatékonysági osztályú fényforrást tartalmaz.- 63 - Zavar Oka Elhárítása A mozgásérzékelős lámpa nem kap feszültséget. ■ kioldott a biztosíték, nincs bekapcsolva, megtört a vezeték ■ rövidzárlat a hálózati betápvezetékben ■ az esetleg beépített hálózati kapcsoló ki van kapcsolva ■ kapcsolja be a biztosítékot, cserélje ki, kapcsolja be a hálózati kapcsolót, ellenőrizze a vezetéket a feszültségelle- nőrzővel ■ a csatlakozásokat vizsgálja át ■ a hálózati kapcsolót kapcsolja be A mozgásérzékelős lámpa nem kapcsol be. ■ szürkületi beállítás helytelenül megvá- lasztva ■ a hálózati kapcsoló KI van kapcsolva ■ kioldott a biztosíték ■ állítsa be újra ■ kapcsolja be ■ kapcsolja be a biztosítékot, cserélje, esetleg ellenőrizze a csatlakozásokat A mozgásérzékelős lámpa nem kapcsol ki. ■ folyamatos mozgás az érzékelési területen ■ ellenőrizze a területet A mozgásérzékelős lámpa érzékelhető mozgás nélkül szükségtelenül bekapcsol. ■ a lámpa nincs elmozdulás-mentesen szerelve ■ mozgás történt, amit azonban a megfigyelő nem ismert fel (mozgás fal mögött, kis tárgy mozgása a lámpa közvetlen közelében stb.) ■ szerelje fel a lámpa házát szilárdan ■ ellenőrizze a területet A mozgásérzékelős lámpa mozgás ellenére nem kapcsol be. ■ a zavar minimálisra csökkentése érdekében a készülék elnyomja a gyors mozgásokat, vagy túl kicsi a beállított érzékelési terület ■ szürkületi beállítás helytelenül megválasztva ■ ellenőrizze a területet ■ állítsa be újra
