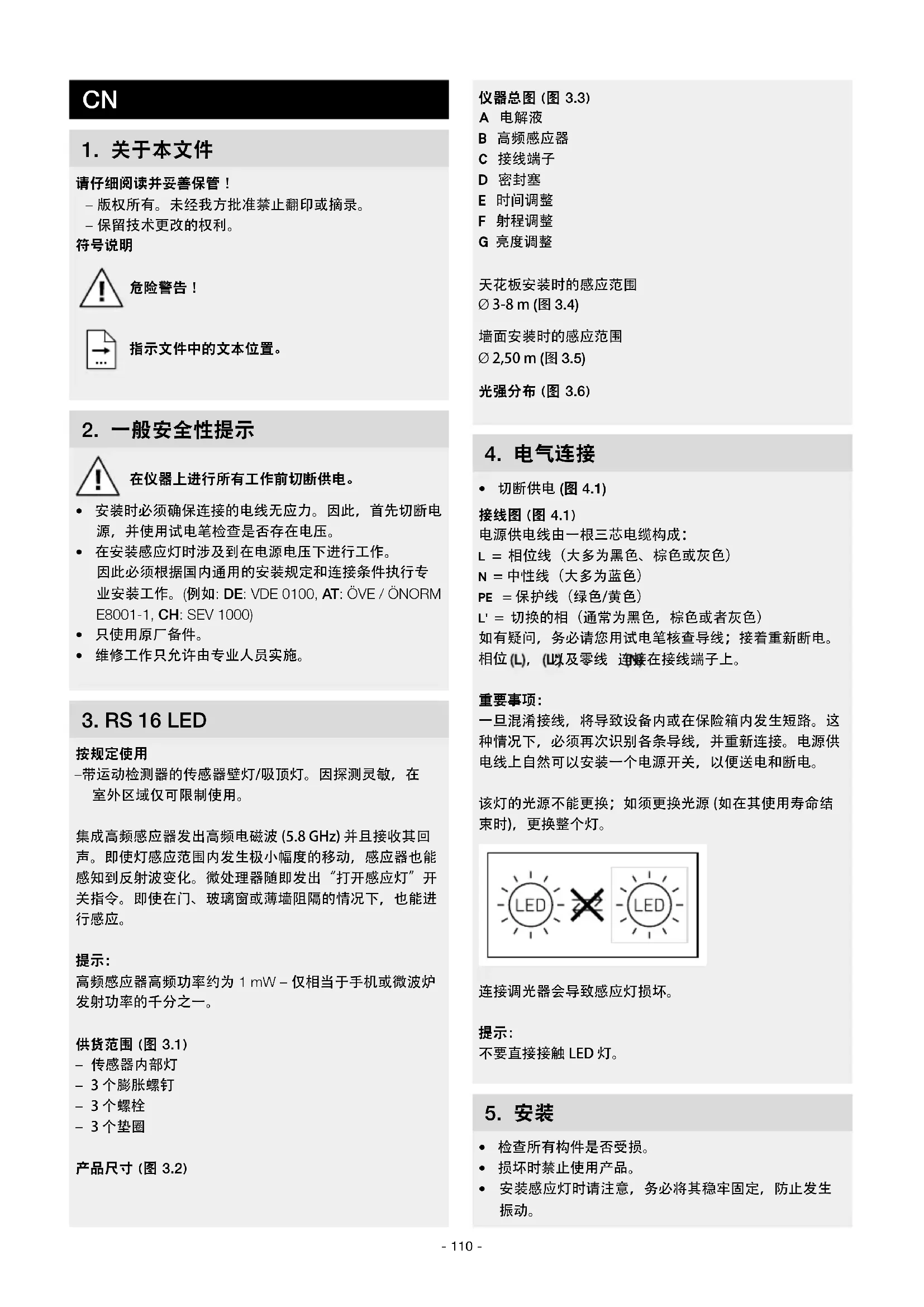

BG- 110 - 仪器总图 (图 3.3) A 电解液 B 高频感应器 C 接线端子 D 密封塞 E 时间调整 F 射程调整 G 亮度调整 天花板安装时的感应范围 Ø 3-8 m (图 3.4)

Ø 2,50 m (图 3.5) 光强分布 (图 3.6)

• 切断供电 (图 4.1) 接线图 (图 4.1) 电源供电线由一根三芯电缆构成： L = 相位线（大多为黑色、棕色或灰色） N = 中性线（大多为蓝色） PE = 保护线（绿色/黄色） L' = 切换的相（通常为黑色，棕色或者灰色） 如有疑问，务必请您用试电笔核查导线；接着重新断电。

一旦混淆接线，将导致设备内或在保险箱内发生短路。这 种情况下，必须再次识别各条导线，并重新连接。电源供 电线上自然可以安装一个电源开关，以便送电和断电。 该灯的光源不能更换；如须更换光源 (如在其使用寿命结

• 安装感应灯时请注意，务必将其稳牢固定，防止发生

请仔细阅读并妥善保管！ – 版权所有。未经我方批准禁止翻印或摘录。 – 保留技术更改的权利。

• 安装时必须确保连接的电线无应力。因此，首先切断电 源，并使用试电笔检查是否存在电压。

• 在安装感应灯时涉及到在电源电压下进行工作。 因此必须根据国内通用的安装规定和连接条件执行专

– 带运动检测器的传感器壁灯/吸顶灯。因探测灵敏，在 室外区域仅可限制使用。 集成高频感应器发出高频电磁波 (5.8 GHz) 并且接收其回 声。即使灯感应范围内发生极小幅度的移动，感应器也能 感知到反射波变化。微处理器随即发出“打开感应灯”开 关指令。即使在门、玻璃窗或薄墙阻隔的情况下，也能进

– 3 个膨胀螺钉 – 3 个螺栓 – 3 个垫圈 产品尺寸 (图 3.2)- 111 -• 在考虑射程和探测到运动的情况下选择合适的装

• 若是明线安装款，则不适合安装在天花板上（图 5.1）

• 从机壳上取下盖罩 (图 5.2)• 标记钻孔 (图 5.3)
• 打开馈电线的密封塞 (图 5.5)• 暗装线路 (图 5.6)
• 当电缆明装时采用间隔支架 (图 5.7)
• 连接接线电缆 (图 5.8)• 启动供电 (图 5.9)

亮度设置：2000Lux时间设置：5 秒射程设置：8 m该壳体安装完毕并连接电源线后，感应灯即可使用。如果使用灯开关手动调试灯，测量阶段时，灯在 10秒钟后自动关闭，随后针对传感器模式激活。无需重新操作灯开关。设置调节器 (图 6.1)时间设定（延时）(图 6.2/E)所需的灯照明时长可在约 5 S 至最长 15 Min 的范围内无级调整。通过该时间结束前所探测到的每次运动，重新启 说明:每次关闭灯后，新的移动感应会中断约 1 秒钟。 该时间结束后，感应灯仅在感应到移动时亮起。设置感应范围和进行功能测试时，建议设置最短时间。射程设置（敏感度）(图 6.2/F)用射程的概念表示底部上的大致圆形的直径，它在安装时是按 2.5 高度的感应范围测出的。 – 设置调节器最大值 = 最大射程 8 m – 设置机器最小值 = 最小射程 3 m亮度设置（响应门限）(图 6.2/G)可在大约2-2000Lux之间无级设置所希望的响应门限。 设置为 2-2000 Lux。 – 设置调节器调到 ＝ 日光运行（与亮度无关） – 把设置调节器调节到 = 亮度运行（大约 2 Lux）设置感应范围以及在日光下进行功能测试时调节器须处

如果在电源供电线中安装了选配的电源开关，则除简单的开关功能外，还能实现下列功能：长亮灯模式（图 6.3）1) 打开长亮灯：开关关闭并打开2次。将灯设置为 4 小时的长亮灯。然后灯将重新自动切换至传感器模式。2) 关闭长亮灯：开关关闭并打开1次。灯关闭或切换至感应器模式。 必须在 0.2 至 1 秒的范围内执行开启过程。

电子设备、附件和包装应根据环保要求寻求再次利用。不得将电子设备投入生活垃圾！仅针对欧盟国家：根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备断开、收集在一起并根据环保要求寻求再次利用。重要信息：操作设备无法更换。

该产品 系施特朗-精心研发制造，已根据有效规定通过了功能性及安全性审核，并进行了抽样检查。施特朗保证其产品性能和功能完好。质保期为36个月，自消费者购买日起计算。材料或生产错误导致的产品缺陷由我方负责排除，质保服务（通过维修或是更换缺陷部件解决）将由我方决定。耗材损失、未正确使用及保养造成的损失和损坏未包含在质保范围内。外购物品上持续出现的发展性损坏亦不属于质保服务范畴。仅当将未拆卸的设备连同简要的故障说明、收款凭据或发票（购买日期和零售商盖章）包装好并寄至相关维修 点时，才能享受质保。维修服务：质保期已经到期或缺陷不在质保范围内的产品，可向就近服务站咨询维修事宜。

STEINEL Vertrieb GmbH 特此声明， RS 16 LED 的无线电 设备类型符合指令 2014/53/EU。在以下网址中提供欧盟 一致性声明的完整文本： www.steinel.de

) PMMA 9.5 W 玻璃 9.3 W 光通量 (360°) PMMA 958 lm 玻璃 918 Im 能效 PMMA 100 lm/W 玻璃 98 lm/W 待机 (传感器) (P

800 W 400 W 400 VA 400 VA 400 VA 800 VA 16 W 64 W 64 W 88 μF 色温 PMMA 4000 K（中性白） 玻璃 3000 K（暖白） 显色指数： R = 82 平均额定使用寿命 L70B50 在 25°C 时：> 60,000 小时 SDCM 的颜色一致性 初始值：3

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 高频技术 5.8 GHz（不受温度影响，可以对最微小的移动作出反应） 感应角度 360° 时 160° 开口角度 发射功率 约 1 mW 感应有效距离 Ø 3 - 8 m 时间设置 5 s - 15 min 亮度设置 2 - 2,000 Lux 保护形式 IP 44 防护等级 II 温度范围 -10 至 +40°C 能效等级 本产品具备一个能效等级为“E”的光源。- 113 -

感应灯无电压 ■ 保险丝已熔断，未接通，断线

■ 关断可能存在的电源开关 ■ 接通、更换保险丝；打开电源开关；

■ 接通、更换保险丝；必要时检查接头 感应灯无法关闭 ■ 在探测范围内存在持续运动 ■ 检查探测区域 未检测到移动，但感应灯打开 ■ 灯未牢固安装 ■ 存在运动，但未被观察器识别到 (墙后面的运动，紧靠灯管附近有小物

发生移动，但感应灯无法打开 ■ 为将干扰降低到最低限度而抑制了快速 运动或者探测范围设置得太小 ■ 错误选择了暗光设置
