BRUGSANVISNING RS 16 LED STEINEL

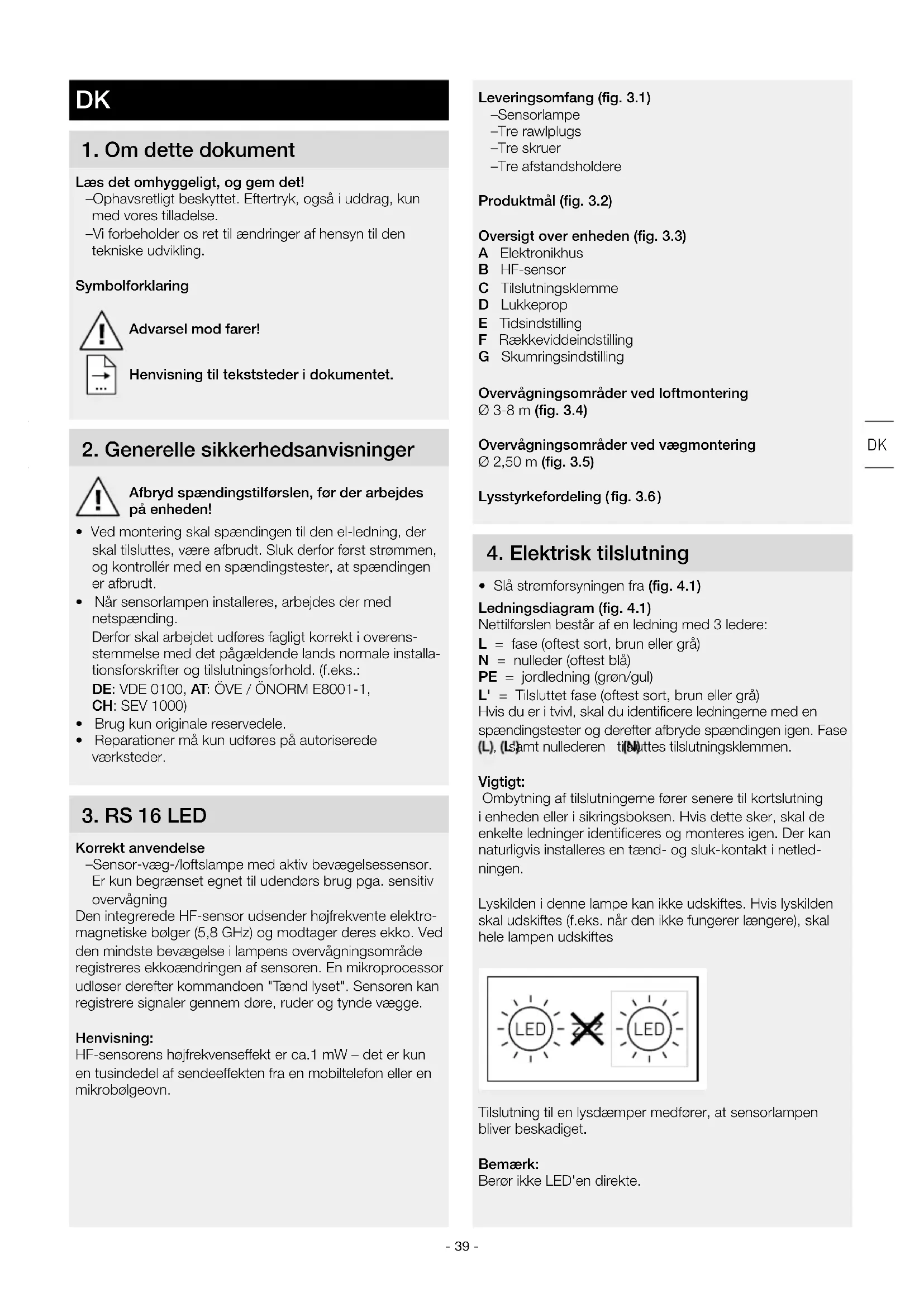

• Slå strømforsyningen fra (fig. 4.1) Ledningsdiagram (fig. 4.1) Nettilførslen består af en ledning med 3 ledere: L = fase (oftest sort, brun eller grå) N = nulleder (oftest blå) PE = jordledning (grøn/gul) L' = Tilsluttet fase (oftest sort, brun eller grå) Hvis du er i tvivl, skal du identificere ledningerne med en spændingstester og derefter afbryde spændingen igen. Fase , samt nullederen tilsluttes tilslutningsklemmen. Vigtigt: Ombytning af tilslutningerne fører senere til kortslutning i enheden eller i sikringsboksen. Hvis dette sker, skal de enkelte ledninger identificeres og monteres igen. Der kan naturligvis installeres en tænd- og sluk-kontakt i netled- ningen. Lyskilden i denne lampe kan ikke udskiftes. Hvis lyskilden skal udskiftes (f.eks. når den ikke fungerer længere), skal hele lampen udskiftes Tilslutning til en lysdæmper medfører, at sensorlampen bliver beskadiget. Bemærk: Berør ikke LED'en direkte.

1. Om dette dokument

Læs det omhyggeligt, og gem det! – Ophavsretligt beskyttet. Eftertryk, også i uddrag, kun med vores tilladelse. – Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling. Symbolforklaring Advarsel mod farer! Henvisning til tekststeder i dokumentet.

2. Generelle sikkerhedsanvisninger

Afbryd spændingstilførslen, før der arbejdes på enheden!

• Ved montering skal spændingen til den el-ledning, der skal tilsluttes, være afbrudt. Sluk derfor først strømmen, og kontrollér med en spændingstester, at spændingen er afbrudt.

• Når sensorlampen installeres, arbejdes der med netspænding. Derfor skal arbejdet udføres fagligt korrekt i overens- stemmelse med det pågældende lands normale installa- tionsforskrifter og tilslutningsforhold. (f.eks.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Brug kun originale reservedele.

• Reparationer må kun udføres på autoriserede værksteder.

Korrekt anvendelse – Sensor-væg-/loftslampe med aktiv bevægelsessensor. Er kun begrænset egnet til udendørs brug pga. sensitiv overvågning Den integrerede HF-sensor udsender højfrekvente elektro- magnetiske bølger (5,8 GHz) og modtager deres ekko. Ved den mindste bevægelse i lampens overvågningsområde registreres ekkoændringen af sensoren. En mikroprocessor udløser derefter kommandoen "Tænd lyset". Sensoren kan registrere signaler gennem døre, ruder og tynde vægge. Henvisning: HF-sensorens højfrekvenseekt er ca.1 mW – det er kun en tusindedel af sendeeekten fra en mobiltelefon eller en mikrobølgeovn. DK- 40 -

• Tag ikke produktet i brug, hvis det er beskadiget.

• Sørg ved montering af sensorlampen for, at den fastgø- res et sted uden vibrationer.

• Vælg et egnet monteringssted, hvor der er taget hensyn til rækkevidde og bevægelsesregistrering.

• Uegnet til loftmontering med synlig tilførselsledning (fig.5.1) Monteringstrin

• Adskil skærmen fra huset (fig.5.2)

• Afmærk borehuller (fig. 5.3)

• Bor huller, og sæt rawlplugs i (fig. 5.4)

• Gennembryd lukkeproppen til netledningen (fig.5.5)

• Skjult ledningsføring (fig. 5.6)

• Med afstandsholdere ved synlig montering (fig. 5.7)

• Tilslut tilslutningskablet (fig. 5.8)

• Sæt skærm på (fig. 5.9)

Standardindstillinger Skumringsindstilling: 2000Lux Tidsindstilling: 5s Rækkeviddeindstilling: 8m Når huset er monteret, og strømmen er tilsluttet, kan sensorlampen tages i brug. Når lampen tændes manuelt via tænd/sluk-kontakten, slukker den efter 10s for hele målefasen og er efterfølgende aktiv med henblik på sensor- styring. Det er ikke nødvendigt at tænde kontakten igen. Indstillingsknap (fig. 6.1) Tidsindstilling (efterløbstid) (fig. 6.2/E) Den ønskede lysperiode for lampen kan indstilles trinløst fra ca. 5s til maks. 15min. Enhver bevægelse som registre- res, inden denne tid er udløbet, starter tidstælleren igen. Bemærk: Hver gang lampen har været slukket, afbrydes en ny bevæ- gelsesregistrering i ca. 1s. Først derefter kan lampen igen tændes ved bevægelse. Det anbefales at indstille den korteste tid til funktionstesten, og når overvågningsområdet indstilles. Rækkeviddeindstilling (følsomhed) (fig. 6.2/F) Med begrebet rækkevidde menes den omtrent cirkelforme- de diameter på jorden, som ved montering i 2,5m højde giver overvågningsområdet. – Indstillingsknap maksimum = maks. rækkevidde 8m – Indstillingsknap minimum = min. rækkevidde 3m Skumringsindstilling (aktiveringstærskel) (fig. 6.2/G) Lampens ønskede aktiveringstærskel kan indstilles trinløst fra ca. 2-2000lux. – Indstillingsknap indstillet på = dagstilstand (uafhæn- gigt af lysstyrke) – Indstillingsknap indstillet på = skumringstilstand (ca. 2lux) Ved indstilling af overvågningsområdet og funktionstest i dagslys skal indstillingsknappen stå på . Funktionen permanent belysning Hvis der monteres en evt. tænd-/slukkontakt i netlednin- gen, er følgende funktioner foruden tænd og sluk mulige: Permanent lys (fig. 6.3)

1) Tænd permanent belysning:

Sluk og tænd 2 × for kontakten. Lampen indstilles på 4 timers permanent belysning. Derefter skifter den automatisk tilbage til sensorstyring.

2) Sluk permanent belysning:

Sluk og tænd 1 × for kontakten. Lampen slukker eller skifter til sensorstyring. Vigtigt: Tænd og sluk skal udføres inden for 0,2 til 1 sekund.

Elapparater, tilbehør og emballage skal bortskaes til miljøvenlig genvinding. Smid ikke elapparater ud sammen med husholdningsaaldet! Kun for EU-lande: I henhold til det europæiske direktiv om kasserede el- og elektronikapparater skal kasserede elapparater indsamles separat og bortskaes til miljøvenlig genvinding. Vigtigt: Transformeren kan ikke udskiftes.

Dette Steinel-produkt er fremstillet med største omhu, funk- tions- og sikkerhedstestet iht. de gældende forskrifter samt underlagt stikprøvekontrol. Steinel garanterer for upåklage- lig beskaenhed og funktion. Garantien gælder 36 måne- der fra den dag, produktet er solgt til forbrugeren. Vi afhjæl- per mangler, der skyldes materiale- eller fabrikationsfejl, og garantien ydes i form af reparation eller udskiftning af de- fekte dele efter vores valg. Der ydes ikke garanti ved skader på sliddele, ej heller ved skader og mangler, der er opstået pga. ukorrekt behandling og vedligeholdelse. Yderligere føl- geskader på fremmede genstande dækkes ikke. Garantien gælder kun, hvis den ikke-adskilte enhed sammen med en beskrivelse af fejlen, kassebon eller faktura (købs- dato og forhandlerstempel) sendes velemballeret til den på- gældende serviceafdeling.- 41 - Reparationsservice: Når garantiperioden er udløbet, eller i tilfælde af mangler, der ikke dækkes af garantien, skal du spørge nærmeste serviceværksted om mulighederne for reparation.

9. Overensstemmelseserklæring

Hermed erklærer STEINEL Vertrieb GmbH, at det trådløse anlæg af typen RS 16 LED er i overensstemmelse med direktivet 2014/53/EU. Du kan læse EU-overensstemmel- seserklæringens komplette tekst under følgende internet- adresse: www.steinel.de

) 0,39W Netstrøm 46,50mA AC Effektfaktor 0,94 Øvrige effekter Gløde-/halogenpærelast Lysstofrør elektr. forkobl.enh. Lysstofrør ukompenseret Lysstofrør seriekompenseret Lysstofrør parallelkompenseret Lavspændings-halogenpærer LED < 2 W

10015020025090°90°180° 30°30° 150°150° 60°120°60°120°cd / 1000 lm C0 / C180 C90 / C270 HF-teknologi 5,8 GHz (reagerer på selv små bevægelser uafhængigt af temperatur) Overvågningsvinkel 360° med 160° åbningsvinkel Sendeeffekt ca. 1 mW Overvågningsrækkevidde Ø 3-8m Tidsindstilling 5s - 15min Skumringsindstilling 2-2.000lux Kapslingsklasse IP 44 Beskyttelsesklasse II Temperaturområde -10til +40°C Energieffektivitetsklasse Dette produkt indeholder en lyskilde i energieffektivitetsklasse "E".

GARANTI PRODUCENT ÅRS GARANTI PRODUCENT ÅRS GARANTI- 42 - Fejl Årsag Afhjælpning Sensorlampen får ingen spænding ■ Sikring udløst, ikke slået til, ledning afbrudt ■ Kortslutning i nettilførslen ■ En eventuel netafbryder er slået fra ■ Slå sikring til, udskift, tænd tænd/ sluk-kontakt, kontrollér ledning med en spændingstester ■ Kontrollér tilslutninger ■ Tænd tænd/sluk-kontakten Sensorlampen tænder ikke ■ Der er valgt en forkert skumrings- indstilling ■ Netkontakt SLUKKET ■ Sikring er udløst ■ Indstil på ny ■ Tænd ■ Slå sikring til, udskift, kontrollér evt. tilslutning Sensorlampen slukker ikke ■ Permanent bevægelse i overvågnings- området ■ Kontrollér området Sensorlampen tænder uden tydelige bevægelser ■ Lampen er ikke fast monteret ■ Der var tale om en bevægelse, som ikke blev registreret af personen (bevægelse bag en væg, bevægelse af et lille objekt umiddelbart i nærheden af lampen etc.) ■ Monter huset, så det sidder fast ■ Kontrollér området Sensorlampen tænder ikke ved bevægelse ■ Hurtige bevægelser undertrykkes for at minimere fejl, eller der er indstillet et for lille overvågningsområde ■ Der er valgt en forkert skumrings- indstilling ■ Kontrollér området ■ Indstil på ny
