NÁVOD NA OBSLUHU RS 16 LED STEINEL

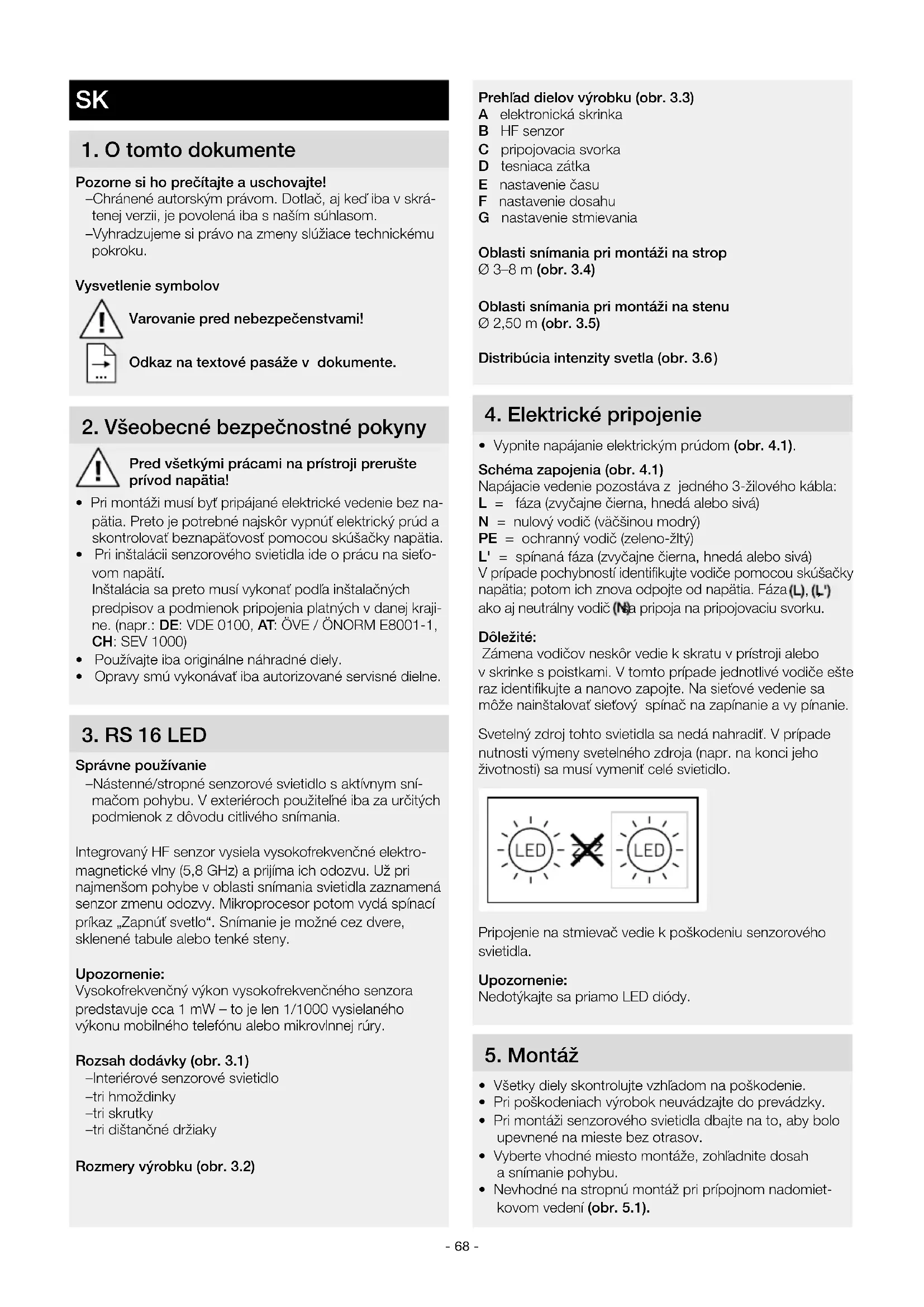

CZ- 68 - Prehľad dielov výrobku (obr. 3.3) A elektronická skrinka B HF senzor C pripojovacia svorka D tesniaca zátka E nastavenie času F nastavenie dosahu G nastavenie stmievania Oblasti snímania pri montáži na strop Ø 3–8m (obr. 3.4) Oblasti snímania pri montáži na stenu Ø 2,50 m (obr. 3.5) Distribúcia intenzity svetla (obr.3.6 )

4. Elektrické pripojenie

• Vypnite napájanie elektrickým prúdom (obr. 4.1). Schéma zapojenia (obr. 4.1) Napájacie vedenie pozostáva z jedného 3-žilového kábla: L = fáza (zvyčajne čierna, hnedá alebo sivá) N = nulový vodič (väčšinou modrý) PE = ochranný vodič (zeleno-žltý) L' = spínaná fáza (zvyčajne čierna, hnedá alebo sivá) V prípade pochybností identifikujte vodiče pomocou skúšačky napätia; potom ich znova odpojte od napätia. Fáza

ako aj neutrálny vodič sa pripoja na pripojovaciu svorku. Dôležité: Zámena vodičov neskôr vedie k skratu v prístroji alebo v skrinke s poistkami. V tomto prípade jednotlivé vodiče ešte raz identifikujte a nanovo zapojte. Na sieťové vedenie sa môže nainštalovať sieťový spínač na zapínanie a vy pínanie. Svetelný zdroj tohto svietidla sa nedá nahradiť. V prípade nutnosti výmeny svetelného zdroja (napr. na konci jeho životnosti) sa musí vymeniť celé svietidlo. Pripojenie na stmievač vedie k poškodeniu senzorového svietidla. Upozornenie: Nedotýkajte sa priamo LED diódy.

• Všetky diely skontrolujte vzhľadom na poškodenie.

• Pri poškodeniach výrobok neuvádzajte do prevádzky.

• Pri montáži senzorového svietidla dbajte na to, aby bolo upevnené na mieste bez otrasov.

• Vyberte vhodné miesto montáže, zohľadnite dosah asnímanie pohybu.

• Nevhodné na stropnú montáž pri prípojnom nadomiet- kovom vedení (obr.5.1).

Pozorne si ho prečítajte a uschovajte! – Chránené autorským právom. Dotlač, aj keď iba v skrá- tenej verzii, je povolená iba s naším súhlasom. – Vyhradzujeme si právo na zmeny slúžiace technickému pokroku. Vysvetlenie symbolov Varovanie pred nebezpečenstvami! Odkaz na textové pasáže v dokumente.

2. Všeobecné bezpečnostné pokyny

Pred všetkými prácami na prístroji prerušte prívod napätia!

• Pri montáži musí byť pripájané elektrické vedenie bez na- pätia. Preto je potrebné najskôr vypnúť elektrický prúd a skontrolovať beznapäťovosť pomocou skúšačky napätia.

• Pri inštalácii senzorového svietidla ide o prácu na sieťo- vom napätí. Inštalácia sa preto musí vykonať podľa inštalačných predpisov a podmienok pripojenia platných v danej kraji- ne. (napr.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Používajte iba originálne náhradné diely.

• Opravy smú vykonávať iba autorizované servisné dielne.

Správne používanie – Nástenné/stropné senzorové svietidlo s aktívnym sní- mačom pohybu. V exteriéroch použiteľné iba za určitých podmienok z dôvodu citlivého snímania. Integrovaný HF senzor vysiela vysokofrekvenčné elektro- magnetické vlny (5,8 GHz) a prijíma ich odozvu. Už pri najmenšom pohybe v oblasti snímania svietidla zaznamená senzor zmenu odozvy. Mikroprocesor potom vydá spínací príkaz „Zapnúť svetlo“. Snímanie je možné cez dvere, sklenené tabule alebo tenké steny. Upozornenie: Vysokofrekvenčný výkon vysokofrekvenčného senzora predstavuje cca 1 mW – to je len 1/1000 vysielaného výkonu mobilného telefónu alebo mikrovlnnej rúry. Rozsah dodávky (obr. 3.1) – Interiérové senzorové svietidlo – tri hmoždinky – tri skrutky – tri dištančné držiaky Rozmery výrobku (obr. 3.2)- 69 - Montážny postup

• Prerazte tesniace zátky pre sieťový prívod (obr. 5.5).

• Podomietkové vedenie (obr. 5.6).

• Pomocou dištančných držiakov pri nadomietkovej montáži (obr. 5.7).

• Pripojte prípojný kábel (obr. 5.8).

• Zapnite napájanie elektrickým prúdom (obr. 5.9).

Nastavenie z výroby Nastavenie stmievania: 2000 lx Nastavenie času: 5sekúnd Nastavenie dosahu: 8m Po montáži telesa a pripojení na sieť sa môže senzorové svietidlo uviesť do prevádzky. Pri manuálnom uvedení svietidla do prevádzky pomocou svetelného spínača sa svietidlo vypne kvôli fáze zamerania po 10sekundách anásledne je aktívne pre senzorovú prevádzku. Opätovné stlačenie svetelného spínača nie je potrebné. Nastavovací regulátor (obr. 6.1) Nastavenie času (doby dobehu) (obr. 6.2/E) Požadovaná doba svietenia svietidla sa môže plynulo nastaviť od cca 5s do max. 15min. Každým zaznamena- ným pohybom pred uplynutím tohto času sa odpočítavanie doby svietenia začne odznovu. Upozornenie: Po každom vypnutí svietidla sa opätovné snímanie pohybu preruší na cca 1s. Až po uplynutí tohto času môže svietidlo pri pohybe opäť zapnúť svetlo. Pri nastavovaní oblasti snímania a za účelom testu funkč- nosti sa odporúča nastaviť najkratší čas. Nastavenie dosahu (citlivosti) (obr. 6.2/F) Pod pojmom dosah sa rozumie približne kruhový priemer na podlahe, ktorý vznikne pri montáži vo výške 2,5m avytvorí tak oblasť snímania. – Nastavovací regulátor max. = max. dosah 8m – Nastavovací regulátor min. = min. dosah 3m Nastavenie stmievania (prahu citlivosti) (obr. 6.2/G) Požadovaný prah citlivosti svietidla sa môže plynulo nastaviť od cca 2 do 2000 lx. – Nastavovací regulátor nastavený na

prevádzka pri dennom svetle (nezávislé od jasu) – Nastavovací regulátor nastavený na = režim stmievania (cca 2 lx) Pri nastavovaní oblasti snímania a za účelom testu funkč- nosti pri dennom svetle musí byť nastavovací regulátor nastavený na . Funkcia trvalého svetla Ak sa knapájaciemu vedeniu namontuje voliteľný sieťový spínač, sú okrem jednoduchého zapnutia a vypnutia možné nasledujúce funkcie: Režim trvalého svetla (obr. 6.3)

Spínač 1x VYPNÚŤ a ZAPNÚŤ. Svietidlo sa vypne, resp. prejde do senzorovej prevádzky. Dôležité: Jednotlivé spínania sa musia vykonať v rozmedzí od 0,2 do 1sekundy.

Elektrické zariadenia, príslušenstvo aobaly odovzdajte na ekologickú recykláciu. Elektrické zariadenia nevyhadzuje do komunálne- ho odpadu! Iba pre krajiny EÚ: Podľa platnej európskej smernice oodpade zelektrických aelektronických zariadení ajej implementácie do národnej legislatívy sa musia nepoužívané elektrické aelektronické zariadenia zbierať separovane aodovzdať na ekologickú recykláciu. Upozornenie: Prevádzkový prístroj sa nedá vymeniť.

Tento výrobok spoločnosti Steinel bol vyrobený s maximál- nou dôslednosťou, skontrolovaný z hľadiska funkčnosti a bezpečnosti podľa platných predpisov a následne podro- bený náhodnej kontrole. Spoločnosť Steinel preberá záruku za bezchybný stav a funkčnosť. Záručná doba je 36mesia- cov a začína plynúť dňom predaja spotrebiteľovi. Odstrá- nime nedostatky, ktoré vyplývajú z chyby materiálu alebo výrobnej chyby, záručné plnenie sa uskutočňuje opravou alebo výmenou chybných dielov podľa nášho uváženia. Záručné plnenie sa nevzťahuje na poškodenie opotrebova- teľných dielov ani na škody a nedostatky, ktoré vzniknú ne- správnym zaobchádzaním alebo údržbou. Ďalšie následné škody na cudzích objektoch sú zo záruky vylúčené. Záruka je platná len vtedy, ak sa nerozobraný prístroj skrátkym popisom chyby spolu s pokladničným dokladom alebo faktúrou (dátum kúpy a pečiatka predajcu) zašle riad- ne zabalený do príslušného servisu. SK- 70 -

9. Vyhlásenie o zhode

Týmto spoločnosť STEINEL Vertrieb GmbH vyhlasuje, že typ rádiového zariadenia RS 16 LED zodpovedá smernici 2014/53/EÚ. Úplné znenie EÚ vyhlásenia o zhode je do-stupné na nasledujúcej internetovej adrese: www.steinel.de.Servis pre opravy:Po uplynutí záručnej doby alebo v prípade chýb, na ktoré sa nevzťahuje záruka, sa o možnosti opravy informujte na najbližšej servisnej stanici.

Rozmery (Ø x H) PMMA Ø 280×110 mmsklo Ø 275×110 mmSieťové napätie 220–240V, 50/60HzPríkon (P ) PMMA 9,5 Wsklo 9,3 WSvetelný tok (360°) PMMA 958lmsklo 918ImEfektívnosť PMMA 100lm/Wsklo 98lm/WStandby senzor (P ) 0,39WSieťový prúd 46,50mA ACFaktor výkonu 0,94Dodatočné spínacie výkonyZaťaženie žiarovky/halogénovej žiarovkyŽiarivky spredrad. el. prístrojmiŽiarivky nekompenzovanéŽiarivky so sériovou kompenzáciouŽiarivky sparalelnou kompenzáciouNízkovoltové halogénové žiarovkyLED < 2 W2 W < LED < 8 WLED > 8 WKapacitné zaťaženie800 W400 W400 VA400 VA400 VA800 VA 16 W 64 W 64 W 88 μFTeplota farby PMMA 4000 K (neutrálna biela)sklo 3000 K (teplá biela)Index reprodukcie farieb R =82Priemerná dimenzovaná životnosť L70B50 pri 25°C: >60 000 hod.Konzistencia farieb SDCM počiatočná hodnota: 3Distribúcia intenzity svetla LumEdit 202010061031_RS16 mit Glashaube_3000K_Standard BIN.l Polardiagramm

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 VF technológia 5,8 GHz (reaguje v závislosti od teploty na najmenšie pohyby)Uhol dosahu 360° s uhlom otvorenia 160°Vysielací výkon cca 1 mW Dosah snímania Ø 3–8mNastavenie času 5s – 15min.Nastavenie stmievania/svitania 2–2 000lxKrytie IP 44Trieda ochrany IITeplotný rozsah -10 až +40 °C Trieda energetickej účinnosti Tento výrobok obsahuje svetelný zdroj triedy energetickej účinnosti „E“.- 71 - Porucha Príčina Riešenie Senzorové svietidlo bez napätia ■ aktivovala sa poistka, nezapnuté, vedenie prerušené ■ skrat na sieťovom prívodnom vedení ■ prípadne zabudovaný sieťový spínač je vypnutý ■ zapnúť poistku, vymeniť, zapnúť sieťový spínač, skontrolovať vedenie pomocou skúšačky napätia ■ skontrolovať prípojky ■ zapnúť sieťový spínač Senzorové svietidlo sa nezapína ■ nastavenie stmievanie je nesprávne zvolené ■ sieťový spínač je vypnutý ■ aktivovala sa poistka ■ znovu nastaviť ■ zapnúť ■ zapnúť poistku, vymeniť, príp. skontrolovať pripojenie Senzorové svietidlo sa nevypína ■ trvalý pohyb v oblasti snímania ■ skontrolovať oblasť Senzorové svietidlo sa zapína bez viditeľného pohybu ■ svietidlo nie je namontované so zabezpečením proti pohybu ■ pohyb sa uskutočnil, ale pozorovateľ ho nerozpoznal (pohyb za stenou, pohyb malého objektu vbezprostrednej blíz- kosti svietidla atď.) ■ pevne namontovať teleso ■ skontrolovať oblasť Senzorové svietidlo sa nezapína napriek pohybu ■ rýchle pohyby sú potlačené kvôli mi- nimalizovaniu porúch alebo je oblasť snímania nastavená ako príliš malá ■ nastavenie stmievanie je nesprávne zvolené ■ skontrolovať oblasť ■ znovu nastaviť

11. Prevádzkové poruchy
