Eigenschaften	Details
Produkttyp	LED-Beleuchtung
Lichtleistung	1600 Lumen
Farbtemperatur	3000 K (warmweiß)
Abstrahlwinkel	120 Grad
Lebensdauer	Bis zu 30.000 Stunden
Energieklasse	A+
Installation	Wand- oder Deckenmontage
Empfohlene Verwendung	Innen- und Außenbereich (IP44)
Wartung	Regelmäßige Reinigung mit einem weichen Tuch
Sicherheit	Schutz gegen Wasserspritzer
Garantie	2 Jahre

Häufig gestellte Fragen - RS 16 LED STEINEL

Wie installiert man die STEINEL RS 16 LED?

Um die STEINEL RS 16 LED zu installieren, folgen Sie den Anweisungen im Benutzerhandbuch. Stellen Sie sicher, dass die Stromversorgung vor Beginn der Installation ausgeschaltet ist. Befestigen Sie die Montagehalterung an der Wand oder Decke und verbinden Sie dann die elektrischen Leitungen gemäß dem beiliegenden Schaltplan.

Warum geht das Licht nicht an?

Überprüfen Sie zunächst, ob die Stromversorgung korrekt angeschlossen ist. Stellen Sie außerdem sicher, dass die LED-Lampe richtig installiert ist und funktioniert. Wenn das Problem weiterhin besteht, sollten Sie die Sicherung oder den Leistungsschalter überprüfen.

Wie stellt man die Empfindlichkeit des Bewegungssensors ein?

Die Empfindlichkeit des Bewegungssensors kann mit dem Potentiometer am Gehäuse des Sensors eingestellt werden. Drehen Sie es im Uhrzeigersinn, um die Empfindlichkeit zu erhöhen, und gegen den Uhrzeigersinn, um sie zu verringern.

Kann ich die STEINEL RS 16 LED im Außenbereich verwenden?

Ja, die STEINEL RS 16 LED ist für den Außenbereich konzipiert, stellen Sie jedoch sicher, dass sie gemäß den Anweisungen installiert ist und vor Witterungseinflüssen geschützt wird.

Was tun, wenn der Bewegungssensor keine Bewegung erkennt?

Überprüfen Sie, ob der Sensor nicht durch Gegenstände oder Hindernisse blockiert ist. Stellen Sie außerdem sicher, dass der Sensor richtig ausgerichtet ist und die Empfindlichkeit korrekt eingestellt ist. Wenn das Problem weiterhin besteht, setzen Sie den Sensor zurück, indem Sie die Stromversorgung aus- und wieder einschalten.

Wie wechselt man die Lampe der STEINEL RS 16 LED?

Schalten Sie die Stromversorgung aus, entfernen Sie dann die Abdeckung des Leuchtmittels. Schrauben Sie die verbrauchte Lampe heraus und ersetzen Sie sie durch eine neue, kompatible LED-Lampe. Setzen Sie die Abdeckung wieder auf und stellen Sie die Stromversorgung wieder her.

Ist die STEINEL RS 16 LED mit einem Dimmer kompatibel?

Nein, die STEINEL RS 16 LED ist nicht mit Dimmern kompatibel. Verwenden Sie sie nur mit einem Standardstromkreis.

Wie lange ist die geschätzte Lebensdauer der LED-Lampe?

Die geschätzte Lebensdauer der LED-Lampe beträgt etwa 25.000 Stunden, abhängig von den Nutzungsbedingungen und der Umgebung.

Wie reinigt man die STEINEL RS 16 LED?

Um die Leuchte zu reinigen, ziehen Sie den Stecker und verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie aggressive Chemikalien, die das Gehäuse beschädigen könnten.

BEDIENUNGSANLEITUNG RS 16 LED STEINEL

6.3- 5 - Geräteübersicht (Abb.3.3) Elektronikgehäuse HF-Sensor Anschlussklemme Dichtstopfen Zeiteinstellung Reichweiteneinstellung Dämmerungseinstellung Erfassungsbereiche Deckenmontage Ø 3-8m (Abb.3.4) Erfassungsbereiche Wandmontage Ø 2,50 m (Abb.3.5) Lichtstärkeverteilung (Abb.3.6)

4. Elektrischer Anschluss

• Stromversorgung abschalten (Abb.4.1) Schaltplan (Abb.4.1) Die Netzzuleitung besteht aus einem 3-adrigen Kabel: L = Phase (meistens schwarz, braun oder grau) N = Neutralleiter (meistens blau) PE = Schutzleiter (grün/gelb) L' = Geschaltete Phase (meistens schwarz, braun oder grau) Im Zweifel müssen Sie die Leitungen mit einem Spannungs- prüfer identifizieren; anschließend wieder spannungsfrei schalten. Phase , sowie der Neutralleiter werden an der Anschlussklemme angeschlossen. Wichtig: Ein Vertauschen der Anschlüsse führt im Gerät oder Ihrem Siche rungskasten später zum Kurzschluss. In diesem Fall müssen nochmals die einzelnen Leitungen identifiziert und neu verbunden werden. In die Netzzulei- tung kann selbstverständlich ein Netz schalter zum Ein- und Aus schalten installiert sein. Die Lichtquelle dieser Leuchte ist nicht ersetzbar; falls die Lichtquelle ersetzt werden muss (z.B. am Ende ihrer Lebensdauer), ist die komplette Leuchte zu ersetzen. Der Anschluss an einen Dimmer führt zur Beschädigung der Sensorleuchte. Hinweis: Die LED nicht direkt berühren.

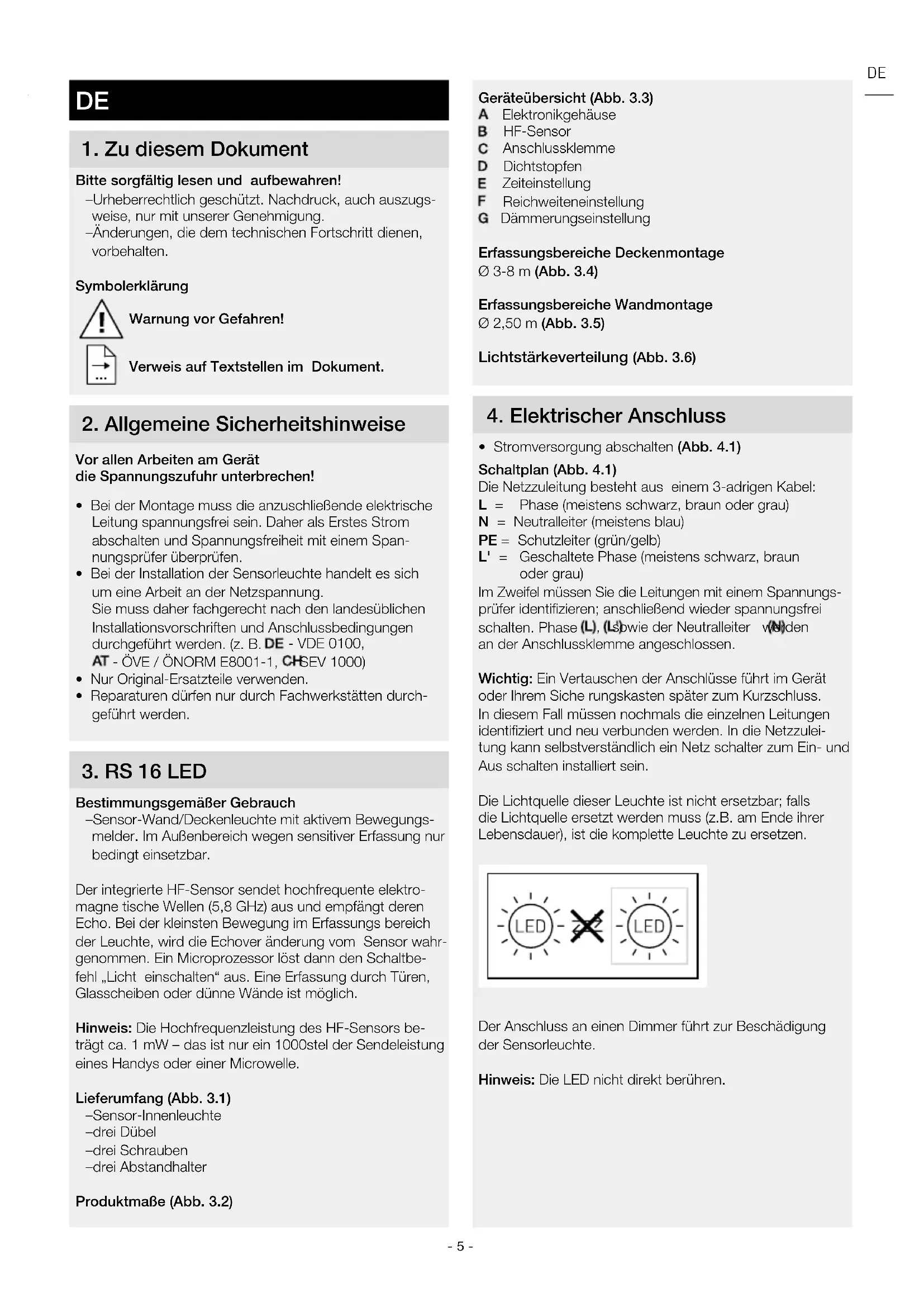

1. Zu diesem Dokument

Bitte sorgfältig lesen und aufbewahren! – Urheberrechtlich geschützt. Nachdruck, auch auszugs- weise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Symbolerklärung Warnung vor Gefahren! Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!

• Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Span- nungsprüfer überprüfen.

• Bei der Installation der Sensorleuchte handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den landesüblichen Installationsvorschriften und Anschlussbedingungen durchgeführt werden. (z. B. - VDE 0100, - ÖVE / ÖNORM E8001-1, - SEV 1000)

• Nur Original-Ersatzteile verwenden.

• Reparaturen dürfen nur durch Fachwerkstätten durch- geführt werden.

Bestimmungsgemäßer Gebrauch – Sensor-Wand/Deckenleuchte mit aktivem Bewegungs- melder. Im Außenbereich wegen sensitiver Erfassung nur bedingt einsetzbar. Der integrierte HF-Sensor sendet hochfrequente elektro- magne tische Wellen (5,8 GHz) aus und empfängt deren Echo. Bei der kleinsten Bewegung im Erfassungs bereich der Leuchte, wird die Echover änderung vom Sensor wahr- genommen. Ein Microprozessor löst dann den Schaltbe- fehl „Licht einschalten“ aus. Eine Erfassung durch Türen, Glasscheiben oder dünne Wände ist möglich. Hinweis: Die Hochfrequenzleistung des HF-Sensors be- trägt ca. 1mW – das ist nur ein 1000stel der Sendeleistung eines Handys oder einer Microwelle. Lieferumfang (Abb. 3.1) – Sensor-Innenleuchte – drei Dübel – drei Schrauben – drei Abstandhalter Produktmaße (Abb.3.2) DE- 6 -

• Alle Bauteile auf Beschädigung prüfen.

• Bei Schäden das Produkt nicht in Betrieb nehmen.

• Bei der Montage der Sensorleuchte ist darauf zu achten, dass sie erschütterungsfrei befestigt wird.

• Geeigneten Montageort auswählen unter Berücksichti- gung der Reichweite und Bewegungserfassung.

• Nicht für die Deckenmontage bei Zuleitung Aufputz geeignet (Abb.5.1) Montageschritte

• Abdeckhaube vom Gehäuse trennen (Abb.5.2)

• Bohrlöcher anzeichnen (Abb.5.3)

• Löcher bohren und Dübel einsetzen (Abb.5.4)

• Dichtstopfen für Netzzuleitung durchstoßen (Abb.5.5)

• Unterputzzuleitung (Abb.5.6)

• Mit Abstandhaltern bei Aufputzmontage (Abb.5.7)

• Anschlusskabel anschließen (Abb.5.8)

• Stromversorgung einschalten (Abb.5.9)

• Einstellungen vornehmen ➜ „6. Funktion“

• Abdeckhaube aufsetzen (Abb.5.9)

Werkseinstellungen Dämmerungseinstellung: 2000Lux Zeiteinstelllung: 5Sekunden Reichweiteneinstellung: 8m Nachdem das Gehäuse montiert und der Netzanschluss vorgenommen ist, kann die Sensorleuchte in Betrieb genommen werden. Bei manueller Inbetriebnahme der Leuchte über den Lichtschalter schaltet diese sich für die Einmessphase nach 10Sekunden aus und ist anschlie- ßend für den Sensorbetrieb aktiv. Ein erneutes Betätigen des Lichtschalters ist nicht erforderlich. Einstellregler (Abb.6.1) Zeiteinstellung (Nachlaufzeit) (Abb.6.2 / E) Die gewünschte Leucht dauer der Leuchte kann stufenlos von ca. 5Sekunden bis max. 15Minuten eingestellt wer- den. Durch jede erfasste Bewe gung vor Ablauf dieser Zeit wird die Zeituhr erneut ge startet. Hinweis: Nach jedem Ab schaltvorgang der Leuchte ist eine erneute Bewe gungserfassung für ca. 1Sekunde un- terbrochen. Erst nach Ablauf dieser Zeit kann die Leuchte bei Bewegung wieder Licht schalten. Bei der Einstellung des Erfassungsbereiches und für den Funktionstest wird empfohlen, die kürzeste Zeit einzustellen. Reichweiteneinstellung (Empfindlichkeit) (Abb.6.2 / F) Mit dem Begriff Reichweite ist der etwa kreisförmige Durchmesser auf dem Boden gemeint, der sich bei Montage in 2,5m Höhe als Erfassungsbereich ergibt. – Einstellregler maximal = max Reichweite 8m – Einstellregler minimal = min. Reichweite 3m Dämmerungseinstellung (Ansprechschwelle) (Abb.6.2 / G) Die gewünschte Ansprech schwelle der Leuchte kann stufenlos von ca. 2-2000Lux eingestellt werden. – Einstellregler auf gestellt = Tageslichtbetrieb (helligkeitsunabhängig) – Einstellregler auf gestellt = Dämmerungsbetrieb (ca. 2Lux) Bei der Einstellung des Erfassungsbereiches und für den Funktionstest bei Tageslicht muss der Einstellregler auf stehen. Dauerlichtfunktion Wird ein optionaler Netzschalter in die Netzzuleitung montiert, sind neben dem einfachen Ein- und Ausschalten folgende Funktionen möglich: Dauerlichtbetrieb (Abb. 6.3)

1) Dauerlicht einschalten: Schalter 2 × AUS und AN.

Die Leuchte wird für 4 Stunden auf Dauerlicht gestellt. Anschließend geht sie automatisch wieder in den Sensor- betrieb über.

2) Dauerlicht ausschalten: Schalter 1 × AUS und AN.

Leuchte geht aus bzw. in den Sensorbetrieb über. Wichtig: Die Schaltvorgänge müssen im Bereich von 0,2bis 1 Sekunde durchgeführt werden.

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Elektrogeräte nicht in den Hausmüll! Nur für EU-Länder: Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederver- wertung zugeführt werden. Wichtig: Das Betriebsgerät ist nicht austauschbar.

8. Herstellergarantie

Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz Wir beglückwünschen Sie zum Kauf Ihres STEINEL- Produkts, das höchste Qualitätsansprüche erfüllt. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunde gerne eine unentgeltliche Garantie gemäß den nachstehen- den Bedingungen: Wir leisten Garantie durch kosten- lose Behebung der Mängel (nach unserer Wahl: Reparatur,- 7 -Austausch ggf. durch ein Nachfolgemodell oder Rücker-stattung des Kaufpreises), die innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3Jahre und beginnt mit dem Kaufdatum Ihres Produktes. Diese Herstellergarantie lässt gesetzliche Gewährleistungs-ansprüche, die Ihnen als Verbraucher gegenüber dem Verkäufer nach geltendem Recht einschließlich besonderer Schutzbestimmungen für Verbraucher zustehen können, unberührt. Die hier beschriebenen Leistungen gelten zu-sätzlich zu den gesetzlichen Gewährleistungsansprüchen und beschränken oder ersetzen diese nicht.Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:• bei einem gebrauchsbedingten oder sonstigen natür-lichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind,• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergän-zungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,• wenn Wartung und Pflege der Produkte nicht entspre-chend der Bedienungsanleitung erfolgt sind,• wenn Anbau und Installation nicht gemäß den Installati-onsvorschriften von STEINEL ausgeführt wurden,• bei Transportschäden oder -verlusten.Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deut-sches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).GeltendmachungWenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeich-nung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH – Reklamationsabteilung -, Dieselstraße 80-84, 33442 Herzebrock-Clarholz.Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transport-kosten und -risiken im Rahmen der Rücksendung überneh-men wir keine Haftung. HERSTELLER

9. Konformitätserklärung

Hiermit erklärt die STEINEL Vertrieb GmbH, dass der Funkanlagentyp RS 16 LED der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätser-klärung ist unter der folgenden Internetadresse verfügbar: www.steinel.de DE- 8 -

10. Technische Daten

Abmessungen (Ø × T) PMMA Ø 280×110 mm Glas Ø 275×110 mm Netzspannung 220-240 V, 50/60 Hz Leistungsaufnahme (P

) 0,39W Netzstrom 46,50mA AC Leistungsfaktor 0,94 Zusätzliche Schaltleistungen Glüh-/Halogenlampenlast Leuchtstofflampen EVGs Leuchtstofflampen unkompensiert Leuchtstofflampen reihenkompensiert Leuchtstofflampen parallelkompensier Niedervolt-Halogenlampen LED < 2 W

=82 Mittlere Bemessungslebensdauer L70B50 bei 25°C: >60.000 Std. FarbkonsistenzSDCM Anfangswert: 3 Lichtstärkeverteilung LumEdit 202010061031_RS16 mit Glashaube_3000K_Standard BIN.l Polardiagramm

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 HF-Technik 5,8 GHz (reagiert temperaturunabhängig auf kleinste Bewegungen) Erfassungswinkel 360° mit 160° Öffnungswinkel Sendeleistung ca. 1 mW Erfassungsreichweite Ø 3-8m Zeiteinstellung 5s - 15min Dämmerungseinstellung 2-2.000Lux Schutzart IP 44 Schutzklasse II Temperaturbereich -10bis +40°C Energieeffizienzklasse Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse „E“.- 9 - Störung Ursache Abhilfe Sensorleuchte ohne Spannung ■ Sicherung hat ausgelöst, nicht eingeschaltet, Leitung unterbrochen ■ Kurzschluss in der Netzzuleitung ■ Eventuell vorhandener Netzschalter aus ■ Sicherung einschalten, tauschen, Netz schalter einschalten, Lei tung überprüfen mit Spannungs- prüfer ■ Anschlüsse überprüfen ■ Netzschalter einschalten Sensorleuchte schaltet nicht ein ■ Dämmerungseinstellung falsch gewählt ■ Netzschalter AUS ■ Sicherung hat ausgelöst ■ neu einstellen ■ einschalten ■ Sicherung einschalten, tauschen, evtl. Anschluss überprüfen Sensorleuchte schaltet nicht aus ■ dauernde Bewegung im Erfassungsbereich ■ Bereich kontrollieren Sensorleuchte schaltet ohne erkennbare Bewegung ein ■ Leuchte nicht bewegungssicher montiert ■ Bewegung lag vor, wurde jedoch vom Beobachter nicht erkannt (Bewegung hinter Wand, Bewegung eines kleinen Objektes in unmittelbarer Lampennähe etc.) ■ Gehäuse fest montieren ■ Bereich kontrollieren Sensorleuchte schaltet trotz Bewegung nicht ein ■ schnelle Bewegungen werden zur Störungsmini mierung unterdrückt oder Erfassungsbereich zu klein eingestellt ■ Dämmerungseinstellung falsch gewählt ■ Bereich kontrollieren ■ neu einstellen

11. Betriebsstörungen

10. Technische gegevens

11. Driftstörningar- 39 -

• Foretag indstillinger ➜ "6.Funktion"

LumEdit 202010061031_RS16 mit Glashaube_3000K_Standard BIN.l Polardiagramm

CN110081306 11/2021 Technische Änderungen vorbehalten. / Subject to technical modification without notice. STEINEL Vertrieb GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: [phone] www.steinel.de Contact www.steinel.de/contact
