РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RS 16 LED STEINEL

4. Электрическое подключение

• Отключить электропитание (рис. 4.1) Схема соединений (рис. 4.1) Сетевой провод состоит из 3 жил: L = фаза (обычно черного, коричневого или серого цвета) N = нулевой провод (чаще всего синий) PE = провод заземления (зеленый/желтый) L' = включенная фаза (обычно черного, коричневого или серого цвета) В случае сомнения идентифицировать провода с помо- щью индикатора, затем снова отключить напряжение. Присоединить фазный , и нулевой провод к соответствующим клеммам светильника.

Вследствие неправильного присоединения проводов в приборе или в распределительном ящике с предо- хранителями может произойти короткое замыкание. В таком случае рекомендуется еще раз проверить провода и заново подключить их. При необходимости в сетевой провод может быть вмонтирован выключатель для включения и выключения сетевого тока. Источник света этого прожектора не подлежит замене. При необходимости замены источника света (напри- мер, в конце его срока службы), необходимо заменить весь прожектор.

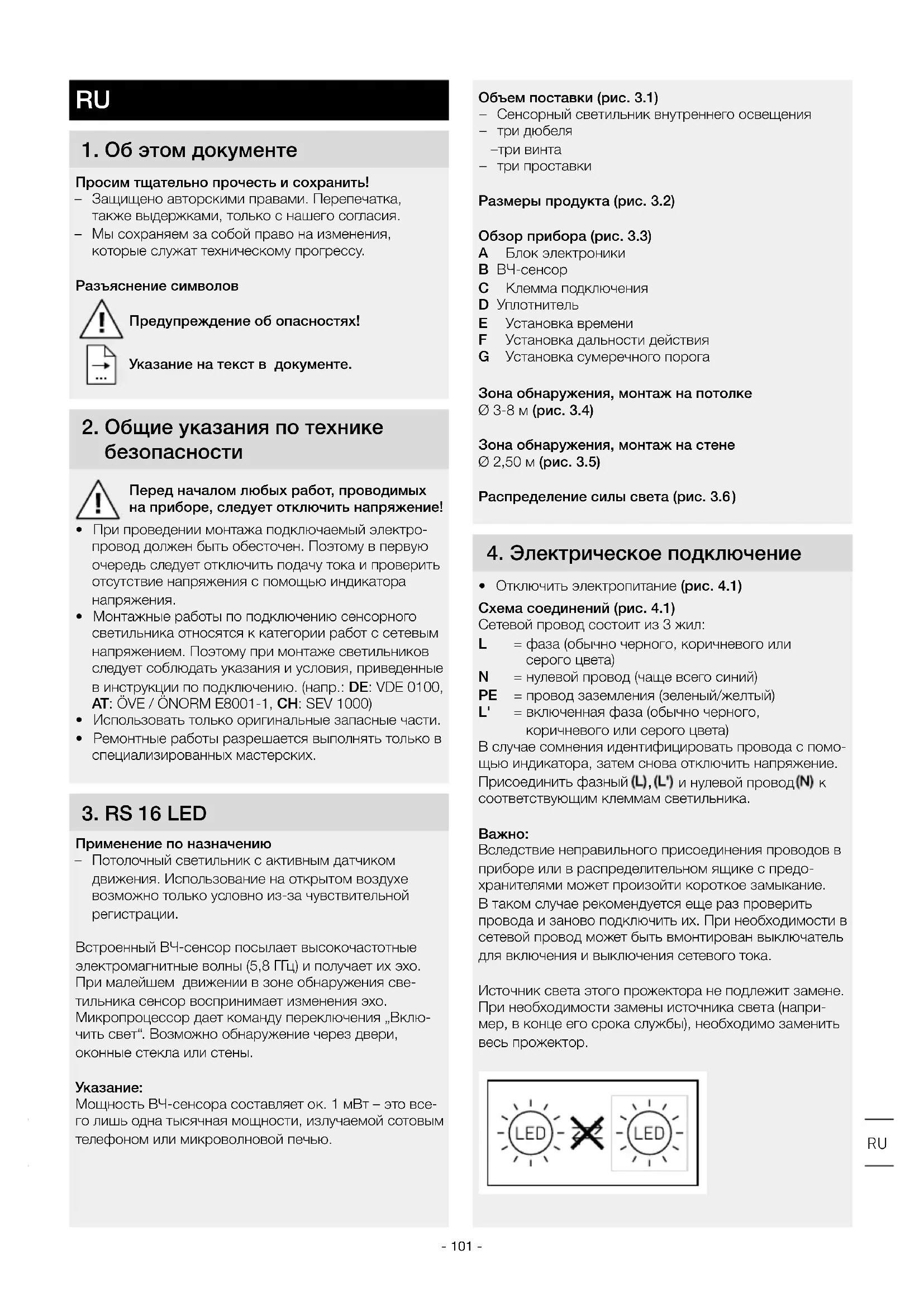

1. Об этом документе

Просим тщательно прочесть и сохранить! – Защищено авторскими правами. Перепечатка, также выдержками, только с нашего согласия. – Мы сохраняем за собой право на изменения, которые служат техническому прогрессу. Разъяснение символов Предупреждение об опасностях! Указание на текст в документе.

2. Общие указания по технике

безопасности Перед началом любых работ, проводимых на приборе, следует отключить напряжение!

• При проведении монтажа подключаемый электро- провод должен быть обесточен. Поэтому в первую очередь следует отключить подачу тока и проверить отсутствие напряжения с помощью индикатора напряжения.

• Монтажные работы по подключению сенсорного светильника относятся к категории работ с сетевым напряжением. Поэтому при монтаже светильников следует соблюдать указания и условия, приведенные в инструкции по подключению. (напр.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Использовать только оригинальные запасные части.

• Ремонтные работы разрешается выполнять только в специализированных мастерских.

Применение по назначению – Потолочный светильник с активным датчиком движения. Использование на открытом воздухе возможно только условно из-за чувствительной регистрации. Встроенный ВЧ-сенсор посылает высокочастотные электромагнитные волны (5,8 ГГц ) и получает их эхо. При малейшем движении в зоне обнаружения све- тильника сенсор воспринимает изменения эхо. Микропроцессор дает команду переключения „Вклю- чить свет“. Возможно обнаружение через двери, оконные стекла или стены.

Мощность ВЧ-сенсора составляет ок. 1 мВт – это все- го лишь одна тысячная мощности, излучаемой сотовым телефоном или микроволновой печью. RU- 102 - Подключение к сумеречному освещению ведет к повреждению сенсорного светильника.

Не прикасаться к самому СИД.

• Проверить все конструктивные детали на предмет повреждения.

• При повреждениях не включать продукт.

• При монтаже сенсорного светильника следить за тем, чтобы он крепился без вибраций.

• Выбрать подходящее место для монтажа с учетом радиуса действия и регистрации движений.

• Не предназначен для потолочного монтажа открытой проводкой (рис. 5.1) Порядок монтажа

• Снять плафон с корпуса (рис.5.2)

• Наметить отверстия для сверления (рис. 5.3)

• Просверлить отверстия и вставить дюбели (рис. 5.4)

• Проткнуть уплотнитель для сетевого провода. (рис. 5.5)

• Провод скрытой проводки (рис. 5.6)

• С распорками при монтаже открытой проводкой (рис. 5.7)

• Подключить соединительный кабель (рис. 5.8)

• Включить электропитание (рис. 5.9)

• Выполнить регулировки ➜ "6. Эксплуатация"

• Установка плафона (рис. 5.9)

Заводские настройки Установка сумеречного порога: 2000 лк Установка времени: 5 сек. Установка дальности действия: 8 м После полного монтажа корпуса и выполнения сете- вого подключения потолочный сенсорный светильник может быть пущен в эксплуатацию. При ручном пуске светильника в эксплуатацию с помощью выключателя он выключается на период измерения через 10сек. и затем активирован для сенсорного режима. Повторное нажатие выключателя не требуется. Установочный регулятор (рис. 6.1) Время включения (время остаточного включения) (рис. 6.2/E) Необходимое время освещения может быть установлено на светильнике плавно в диапазоне от 5 сек. до макс. 15 мин. Каждое зарегистрированное движение до исте- чения этого времени заново начинает отсчет времени. Указание: После каждого процесса отключения све- тильника обнаружение нового движения прерывается прим. на 1 секунду. Только по истечении этого времени светильник может снова включать свет при движении. При установке зоны обнаружения и при проведении эксплуатационного теста рекомендуется устанавливать наиболее короткое время. Регулировка радиуса действия (чувствительности) (рис. 6.2/F) Под понятием "радиус действия" понимают почти кругообразный диаметр на земле, который при монта- же на высоте 2,5 м образует зону обнаружения. – Установочный регулятор на макс. = макс. радиус действия 8 м – Установочный регулятор на мин. = мин. радиус действия 3м Установка сумеречного порога (порог срабатывания) (рис. 6.2/G) Необходимый порог срабатывания светильника может быть установлен плавно в диапазоне прим. 2-2000 лк. – Регулятор, установленный на = режим дневного освещения(независимо от яркости) – Регулятор, установленный на = режим сумеречно- го освещения (ок. 2 лк) При установке зоны обнаружения и при проведении эксплуатационного теста при дневном свете регулятор должен быть установлен на . Постоянное освещение В случае опциональной установки сетевого выключате- ля в сетевой провод, помимо базовых функций вклю- чения и выключения света при движении доступны следующие функции: Режим постоянного освещения (рис. 6.3)

1) Включение постоянного освещения:

Выключатель выключить и включить 2 раза. Светиль- ник на 4 часа устанавливается на постоянный свет. По истечении времени производится автоматическое переключение в сенсорный режим.

2) Выключить постоянное освещение:

Выключатель выключить и включить 1 раз. Светильник выключается или переключается в сенсорный режим.

Процессы переключения должны выполняться в диапа- зоне от 0,2 до 1 секунды.

Электроприборы, комплектующие и упаковку следует направлять на экологичную вторичную переработку. Не выбрасывать электроприборы в бытовые

Только для стран ЕС: Согласно действующей Евро- пейской директиве по отработанному электрическому и электронному оборудованию и ее реализации в наци- ональных законодательствах отработанные электро- приборы должны собираться отдельно и направляться на экологичную вторичную переработку.- 103 - Важно: Рабочее изделие заменить нельзя.

8. Гарантия производителя

Данное изделие производства Steinel было с особым вниманием изготовлено и испытано на работоспособ- ность и безопасность эксплуатации соответственно действующим инструкциям, а потом подвергнуто выбо- рочному контролю качества. Фирма STEINEL гаранти- рует высокое качество и надежную работу изделия. Га - рантийный срок эксплуатации составляет 36 месяцев со дня продажи изделия. Фирма обязуется устранить недостатки, которые возникли вследствие дефекта ма- териала или конструкции. Дефекты устраняются путем ремонта изделия либо заменой неисправных деталей по усмотрению фирмы. Гарантийный срок эксплуата- ции не распространяется на повреждения и дефекты, возникшие в результате износа деталей, ненадлежа- щей эксплуатации и ухода. Фирма не несет ответствен- ности за материальный ущерб третьих лиц, нанесен- ный в процессе эксплуатации изделия. Гарантия предоставляется только в том случае, если изделие в собранном и упакованном виде с кратким описанием неисправности было отправлено вместе с приложенным кассовым чеком или квитанцией (с датой продажи и печатью торгового предприятия) по адресу сервисной мастерской.Ремонтный сервис: По истечении гарантийного срока или при наличии неполадок, исключающих гарантию, обратитесь в ближайшее сервисное предприятие, чтобы получить информацию о возможности ремонта.

9. Сертификат соответствия

Настоящим компания STEINEL Vertrieb GmbH заявляет, что радиоаппаратура типа RS 16 LED отвечает требо- ваниям директивы 2014/53/EU. Полный текст сертифи- ката соответствия ЕС доступен по следующему адресу в Интернете: www.steinel.de. RU- 104 -

10. Технические данные

Габариты (Ø x Г) PMMA Ø 280×110 мм Стекло Ø 275×110 мм Сетевое напряжение 220-240 В / 50/60 Гц Потребляемая мощность (P

) PMMA 9,5 Вт Стекло 9,3 Вт Световой поток (360°) PMMA 958лм Стекло 918лм Эффективность PMMA 100лм/Вт Стекло 98лм/Вт Standby сенсора (P

) 0,39 Вт Сетевой ток 46,50мА AC Коэффициент мощности 0,94 Дополнительная разрывная мощность Нагрузка ламп накаливания/галогенных ламп Люминисцентные лампы ЭПРА Люминисцентные лампы, некомпенсированные Люминисцентные лампы, прод. компенсация Люминесцентные лампы, парал.компенсация Низковольтные галогенные лампы СИД < 2 Вт 2 Вт < СИД < 8 Вт СИД > 8 Вт емкостная нагрузка 800 Вт 400 Вт 400 ВА 400 ВА 400 ВА 800 ВА 16 Вт 64 Вт 64 Вт 88 мкФ Температура цвета РММА 4000 K (нейтральный белый) Стекло 3000 K (теплый белый) Коэффициент цветопередачи R

=82 Средний расчетный срок службы L70B50 при 25°C: >60 000 ч Консистенция цвета SDCM Начальное значение: 3 Распределение силы света LumEdit 202010061031_RS16 mit Glashaube_3000K_Standard BIN.l Polardiagramm

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 ВЧ-техника 5,8 ГГц (регистрирует малейшие движения независимо от температуры) Угол охвата 360° при угле раствора 160° Мощность передатчика ок. 1 мВт Дальность действия обнаружения Ø 3-8м Время включения 5 сек. - 15 мин. Установка сумеречного включения 2 - 2 000 лк Вид защиты IP 44 Класс защиты II Температурный диапазон -10° - +40° C Класс энергоэффективности Данное изделие содержит источник света класса энергоэффективности „E“.- 105 - Нарушение Причина Устранение На сенсорном светильнике нет

■ Предохранитель сработал, не включен, неисправность провода ■ Короткое замыкание в сетевом

■ Выключен возможно имеющийся сетевой выключатель ■ Включить, заменить предохранитель, включить сетевой выключатель, проверить провод индикатором

■ Проверить подключения ■ Включить сетевой выключатель Сенсорный светильник не включается ■ Неправильно выбрана установка сумеречного включения ■ Выключен сетевой выключатель ■ Сработал предохранитель ■ Отрегулировать заново

■ Включить, заменить предохранитель; при необходимости проверить соединение Сенсорный светильник не выключается ■ Постоянное движение в зоне обнаружения ■ Проверить зону обнаружения Сенсорный светильник включается без распоз- наваемого движения ■ Светильник установлен не полностью стационарно ■ Движение имело место, но наблюдатель его не распознал (движение за стеной, движение малого объекта в непосред- ственной близкости к светильнику и т.п.) ■ Прочно установить корпус ■ Проверить зону обнаружения Сенсорный светильник не включается, несмо- тря на движение ■ Быстрые движения для минимизации сбоев игнорируются или зона обнаруже- ния установлена слишком малой ■ Неправильно выбрана установка сумеречного включения ■ Проверить зону обнаружения ■ Отрегулировать заново

11. Неполадки при эксплуатации
