РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CTB6250B BEKO

Моля, първо прочетете ръководството за употреба! Уважаеми клиенти,

Благодарим ви, че избрахте продукт на Беко. Надяваме се да получите отлични резултат от нашия продукт, произведен от висококачествени материали по наймодерна технология. Затова преди да преминете към употребата на уреда, ви молим първо да прочетете цялото ръководство за употреба, както и другата придружителна документация, като ги запазите за справка в бъдеще. Ако продуктът смени собственика си в бъдеще, то предоставете и ръководството за употреба заедно с уреда. Следвайте всички предупреждения и указания от ръководството за употреба. Не забравяйте, че това ръководство за употреба важи и за няколко други модела. Разликите между отделните модели са описани в ръководството.

Легенда на символите

В ръководството за употреба са използвани следните символи:

Важна информация и полезни съвети за употребата. Предупреждение за риск за живота и имуществото. Предупреждение а опасност от токов удар. Опаковъчните материали на продукта са произведени от рециклируеми материали в съответствие с националните наредби за опазване на околната среда.

Не изхвърляйте опаковъчните материали заедно с битовите и други отпадъци. Занесете ги в специално определените за целта събирателни пунктове.

Този продукт е произведен по послена технология в екосъобразни условия.

ажни инструкции във връзка с 1 В безопасността и околната среда

Указанията за употреба важат за няколко модела на уреда. Поради тази причина може да откриете описание на отделни характеристики, които не се отнасят за вашия модел.

не носи отговорност за повреди в резултат на неправилен монтаж. •• Минималното безопасно разстояние между повърхността на печката и абсорбатора е 650 мм (някои модели могат да бъдат монтирани на пониска височина, направете справка с разделите за работни размери и монтаж). •• Проверете дали мощността, посочена върху табелката с данни от вътрешната страна на абсорбатора, отговаря на захранването у дома ви.

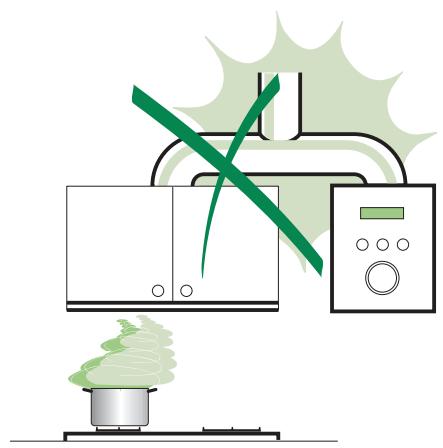

уреди клас I, cпроверете дали електрозахранването у дома ви осигурява добро заземяване. •• Свържете абсорбатора с отдушника с помощта на тръба с диаметър минимум 120 мм. Пътят до отдушника трябва да е максимално къс. •• Не свързвайте абсорбатора към отводни комини, в които попадат възпламеними пари (бойлери, камини, и др.). •• Ако абсорбаторът се използва с неелектрически уреди (напр. газови уреди), в стаята трябва да се осигури добро проветрение за да не се получи връщане на газове. Кухнята трябва да бъде пряко свързана с въздуха навън за да има добър достъп до чист въздух.

Абсорбатор / Ръководство за употреба

ажни инструкции във връзка с 1 В безопасността и околната среда 1.2 Употреба

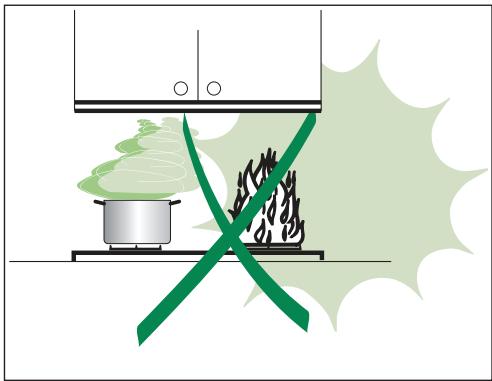

Абсорбаторът е проектиран специално за битови цели с цел унищожаване на неприятните миризми в кухнята. •• Не използвайте абсорбатора за цели, различни от предназначението му. •• Не оставяйте висок пламък да гори под абсорбатора когато е включен. •• Регулирайте силата на пламъка така, че да гори отдолу под тенджерата без да излиза отстрани. •• Съдовете в които се пържи с много мазнина трябва да бъдат постоянно следени при употреба: прегрялото олио може да се възпламени. •• Абсорбаторът не бива да се използва от деца или лица, ко0ит не са инструктирани относно правилната му употреба.

Абсорбатор / Ръководство за употреба

ажни инструкции във връзка с 1 В безопасността и околната среда 1.3 Поддръжка •• Преди

извършване на каквито и да е дейности по поддръжката на уреда, го изключете от копчето или от контакта •• Почистете или подмененете филтрите след изтичане на обозначения период (опасност от пожар). •• Почистете абсорбатора с помощта на влажен парцал и деликатен измивен препарат.

1.4 Съвместимост с WEEE Директива за ихвърляне на отпадъчни продукти: Продуктът отговаря на изискванията на директивата на ЕС за ихвърляне на отпадъчни продукти (2012/19/EU). Този продукт носи класификационен символ за отпадъчно електрическо и електронно оборудване (WEEE). Продуктът е произведен от висококачествени части и материали, които могат да се използват повторно и са подходящи за рециклиране. Не изхвърляйте уреда заедно с обикновените битови и други отпадъци в края на оперативния му живот. Занесете го в събирателния център за рециклиране на електронно и електрическо оборудване. Обърнете се към местните власти за повече подробности относно тези събирателни центрове.

Съвместимост с директивата за ограничаване на употребата на определени опасни вещества Закупеният от вас продукт отговаря на изискванията на директивата за ограничаване на употребата на определени опасни вещества на ЕС (2011/65/EU). Той не съдържа никой от вредните и забранени материали, описани в Директивата.

1.5 Информация за опаковката Опаковката на продукта е изготвена от подлежащи на рециклиране материали в съответствие с национално- то ни законодателство. Не изхвър- ляйте опаковъчните материали с битови или други отпадъци. Отнесете ги в център за събиране на опако- въчни материали, посочен от мест- ните власти.

Абсорбатор / Ръководство за употреба

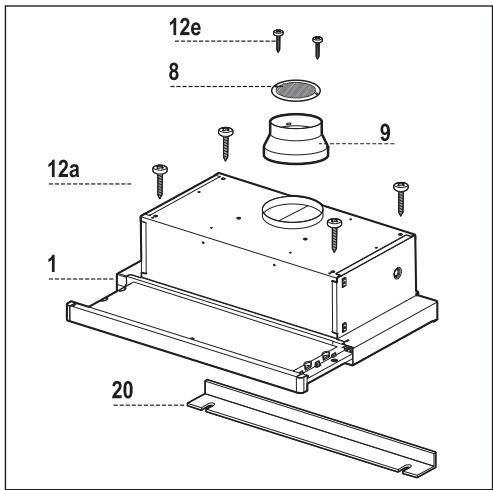

2 Характеристики 2.1 Части Реф. к-во продуктови части 1 1 Тяло на абсорбатора, оборудвано с: Контролери, осветление, продухвател, филтри 8 1 Регулируема решетка за насочване на изходящия въздух 9 1 Редуциращ фланец ø 150-120 мм 20 1 Затварящ елемент Реф. к-во монтажни части 12a 4 Винтове 4,2 x 44,4 12e 2 Винтове 2,9 x 9,5 К-во документация 1 Ръководство за употреба

Абсорбатор / Ръководство за употреба

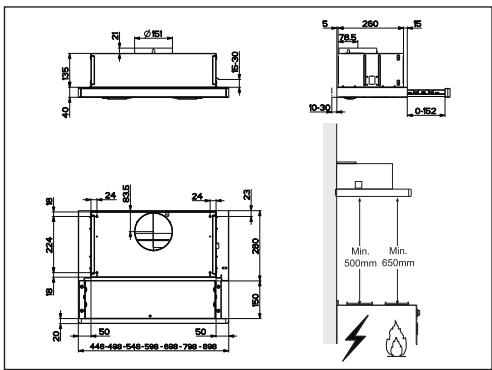

Мощност на лампата Диаметър на тръбата за изходящия въздух

Абсорбатор / Ръководство за употреба

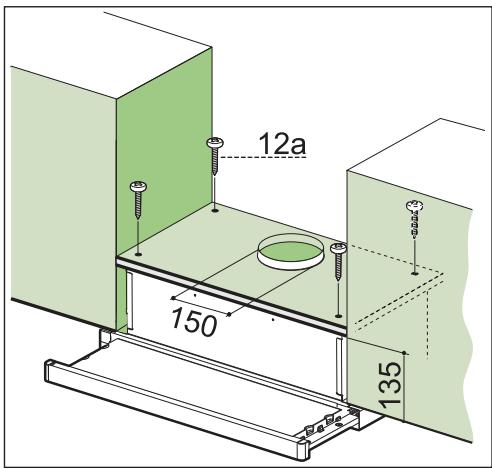

3 Монтаж 3.1 Пробиване на опорната повърхност и поставяне на корпуса Монтаж с винтове •• Опорната повърхност на корпуса трябва да бъде 135 мм над долната повърхност на стенните модули. •• Направете в опората отвор с ø 4,5 мм, като използвате предоставения шаблон за пробиване. •• Изрежете отвор с размер ø 150 опорната повърхност, като използвате шаблона за пробиване. •• Фиксирайте като използвате 4 винта 12a (4,2 x 44,4), които са предоставени.

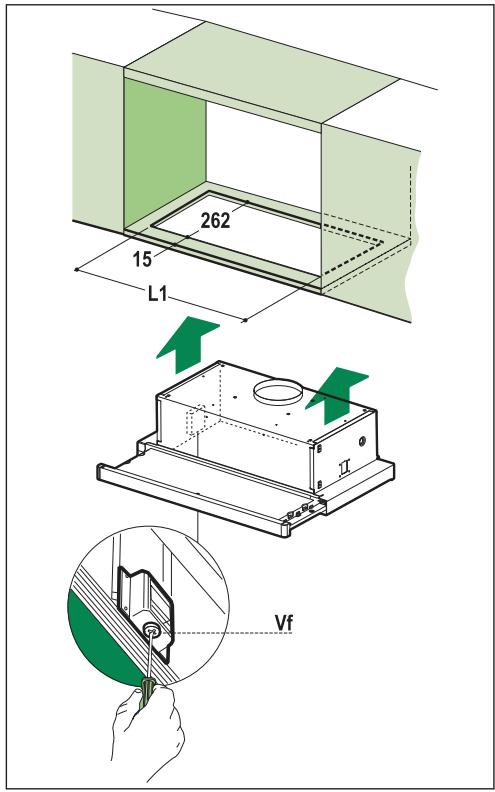

Монтаж с пристягане •• Корпусът може да бъде монтиран директно на долната повърхност на стенните модули с помощта на пристягащи опори. •• Изрежете поставения на долната повърхност на стенния модул отвор, както е показано.

•• Вкарайте корпуса, докато страничните опори не щракнат на местата си. •• Блокирайте със затягане на винтовете Vf от долната страна на корпуса.

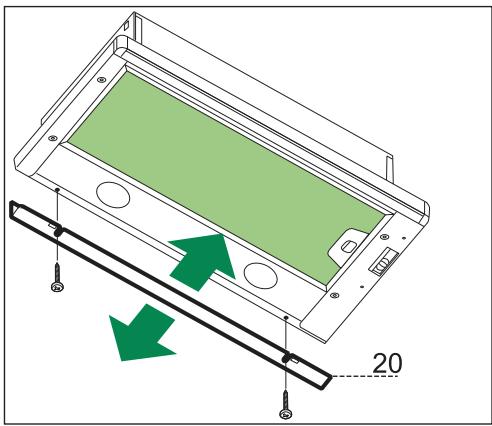

Затварящ елемент •• Пространството между ръба на корпуса и задната стена може да бъде затворено като се използва предоставения елемент 20 с помощта на винтовете, предоставени за целта.

Абсорбатор / Ръководство за употреба

3 Монтаж 3.2.2 Въздушно изпускателно отверстие версия за Рециркулация

3.2 Свързване 3.2.1 Въздушна изпускателна система Версия с въздуховод При монтаж на въздуховодна система, свържете корпуса към комина, използвайки или гъвкава или твърда тръба ø 150 или 120 мм, изборът трябва да бъде направен от монтажника. •• За да монтирате връзка за въздушна изпускателна система ø 120 мм, вкарайте редукторния фланец 9 в изходното отверстие на корпуса. •• Фиксирайте тръбата в нужното положение като използвате достатъчно тръбни скоби (не са доставени). •• Отстранете възможните филтри с въглен.

•• Отрежете отвор ø 125 мм в някой рафт, който може да бъде позициониран над корпуса. •• Вкарайте редукторния фланец 9 в изпускателното отверстие на корпуса. •• Свържете фланеца към изпускателното отверстие на рафта над корпуса, като използвате гъвкава или твърда тръба ø120 мм. •• Фиксирайте тръбата в нужното положение като използвате достатъчно тръбни скоби (не са доставени). •• Фиксирайте решетката 8 за въздушното изпускателно отверстие като използвате 2 винта 12e (2,9 x 9,5), предоставени. •• Уверете се, че филтрите с активен въглен са вкарани.

3.2.3 Електрическо свързване •• Свържете корпуса към мрежата чрез двуполюсен прекъсвач, който има промеждутък между контактите от поне 3мм. •• При отваряне за първи път на супорта след монтажа на корпуса, издърпайте навън енергично докато щракне.

Абсорбатор / Ръководство за употреба

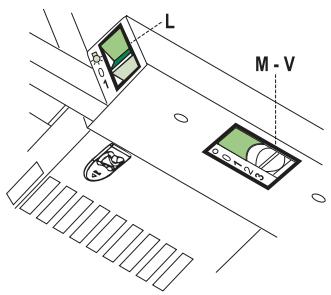

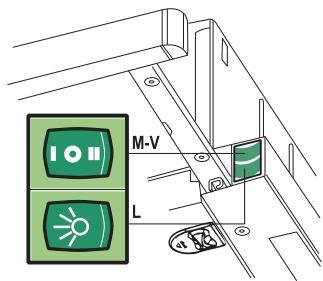

4.1 Контролен панел Включва и изключва осветителната система

Включва и изключва осветителната система

Включва и изключва мотора на абсорбатора

Включва и изключва мотора на абсорбатора

Регулира работната скорост на абсорбатора: 1. Ниска скорост, използва се за продължителен и безшумен обмен на въздух при наличие на лека пара при готвенето. 2. Средна скорост, използва се при почти всички работни условия, осигурява оптимално съотношение поток въздух/шум. 3. Максимална скорост, използва се за премахване на силни пари, включително за продължителен период от време.

Регулира работната скорост на абсорбатора: 1. Ниска скорост, използва се за продължителен и безшумен обмен на въздух при наличие на лека пара при готвенето. 2. Средна скорост, използва се при почти всички работни условия, осигурява оптимално съотношение поток въздух/шум.

Абсорбатор / Ръководство за употреба

5 Поддръжка 5.1 Филтри за мазнина 5.1.1 Самопочистващи се метални филтри за мазнина

•• Тези филтри не могат да се мият и не могат да се обновят, а трябва да се подменят на всеки 4 месеца или почесто при особено интензивна употреба.

•• Филтрите трябва да се почистват на всеки 2 месеца или по-често в случай на интензивна употреба на абсорбатора. Филтрите могат да се мият в съдомиялна машина.

•• Издърпайте плъзгащия се всмукателен панел навън.

•• Издърпайте плъзгащия се всмукателен панел навън.

•• Монтирайте новия филтър като го закачите на мястото му.

•• Свалете филтрите един по един, след като ги откачите от съответните закрепителни елементи. •• Измийте филтрите като внимавате да не ги изкривите. Оставете ги да се подсушат преди да ги монтирате обратно. (Цветът на филтъра може да се видоизмени с времето, но това не влияе на ефективността на филтъра).

•• Свалете филтрите за мазнина. •• Свалете изхабения въглероден филтър като откачите от монтажните куки

•• Монтирайте филтрите за мазнина обратно по месттаа им. •• Затворете всмукателния панел.

•• При монтирането на филтрите обратно на мястото им, внимавайте дръжката да се вижда отвън. •• Затворете всмукателния панел.

5.3 Осветление 5.3.1 Подмяна на лампичките 28W крушки •• Свалете металните филтри за мазнина.

5.2 Филтър за въглени (Рециклируема версия)

•• Развийте крушките и ги подменете с нови, единтични с оригинала. •• Монтирайте металните филтри за мазнина обратно по месттаа им.

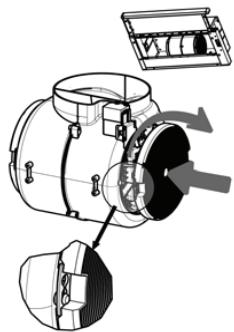

5.2.1 Подмяна на филтрите за въглени

Внимание: Изключете осветлението и изчакайте лампичките да се охладят преди да подмените филтъра за мазнините.
