产品类型	自走式工业洗地机
品牌	凯驰
型号	B 260 RI Bp
尺寸（长×宽×高）	1925×1040×1565毫米（无顶）/ 2560×1340×2200毫米（组合带顶）
使用重量（含电池和满水箱）	1641至1845公斤（视版本而定）
清水箱/污水箱容量	260升/260升
电池	36伏，630安时，充电时间10小时
工作宽度	1000毫米（R100），1200毫米（R120）或1000毫米（D100）
最大行驶速度	前进10公里/小时，后退6公里/小时
工作最大坡度	15%（RI型号）/ 10%（RI组合型号）
清洁程序	运输、经济、自动清洗、刷洗、吸尘、抛光
吸力功率	真空度14千帕（140毫巴），空气流量28升/秒×2
牵引电机功率	2200瓦
吸尘电机功率	2×840瓦
刷子电机功率	2×1100瓦
安全装置	安全开关、座椅开关、热保护、驻车制动
噪音水平	L_pA 73分贝(A)，L_WA 94分贝(A)
防护等级	IPX3

常见问题 - B 260 RI Bp Kärcher

如何为B 260 RI Bp的电池充电？

要充电，请将设备放置在合适的场所（根据电池确定最小空间）。向上翻转座椅，断开电池插头并连接到充电器。将充电器插入230伏（16安）插座。充电时间约为10至12小时。充电期间请勿使用设备。充电完成后，断开充电线并重新连接电池。

水箱容量是多少？

设备有两个水箱：一个260升清水箱和一个260升污水箱。污水箱配有浮子和粗杂质篮。

使用哪种清洁剂？

仅使用凯驰推荐的清洁剂，不含溶剂、盐酸和氢氟酸。避免高泡沫产品。常用清洁剂包括RM 756、RM 746、RM 69等。通过可选DOSE装置，最大剂量为3%。

如何排空污水箱？

将污水排放软管从其支架上取下，将末端降低到收集桶上方，并打开软管盖。为便于排放，打开水箱后部的截止阀。使用喷枪通过“水箱冲洗”程序冲洗水箱。

如何更换刷子？

对于盘刷（D100）：打开侧门，向下按压卡钳，取出旧盘刷并插入新盘刷使其卡入到位。对于滚刷（R100/R120）：打开侧门，取下安全挡板，取出旧滚刷并插入新滚刷，确保与主轴对齐。检查黄色刷毛的磨损情况。

如何调节吸水扒？

将机器放在平坦表面上，选择“吸尘”程序并稍微前进以降低吸水扒。使用水平仪调整倾斜度：松开M12螺母，旋转螺丝直到水平仪在两个标记之间。拧紧螺母。吸水扒唇边应均匀接触地面。

屏幕出现故障怎么办？

如果出现数字代码，将编程器调至'0'，等待屏幕熄灭，然后返回上一个程序。如果故障仍然存在，请按照故障排除表的说明进行操作（例如电池电量低、污水箱满等）。对于无显示的故障，请检查保险丝、电池连接和过滤器。如有必要，请联系售后服务。

如何维护设备？

每次使用后，排空污水，清洁绒毛过滤器，检查吸水扒唇边和刷子。每周充满电一次。每月检查电极氧化情况并清洁密封件。每年请售后服务进行一次检查。机器配有维护计数器。

允许的最大坡度是多少？

工作时，行进方向的最大坡度为RI型号15%，RI组合型号10%。垂直方向坡度不得超过15%。运输时，短距离（最长10米）最大坡度为25%。切勿在更大坡度上使用。

如何使用智能钥匙？

机器使用三种智能钥匙：灰色（管理员）、黄色（操作员）和白色（固定参数）。将钥匙插入控制面板。黄色钥匙可修改程序参数（速度、压力、流量）。灰色钥匙可访问高级设置（计数器、钥匙管理、语言）。白色钥匙锁定预设设置。

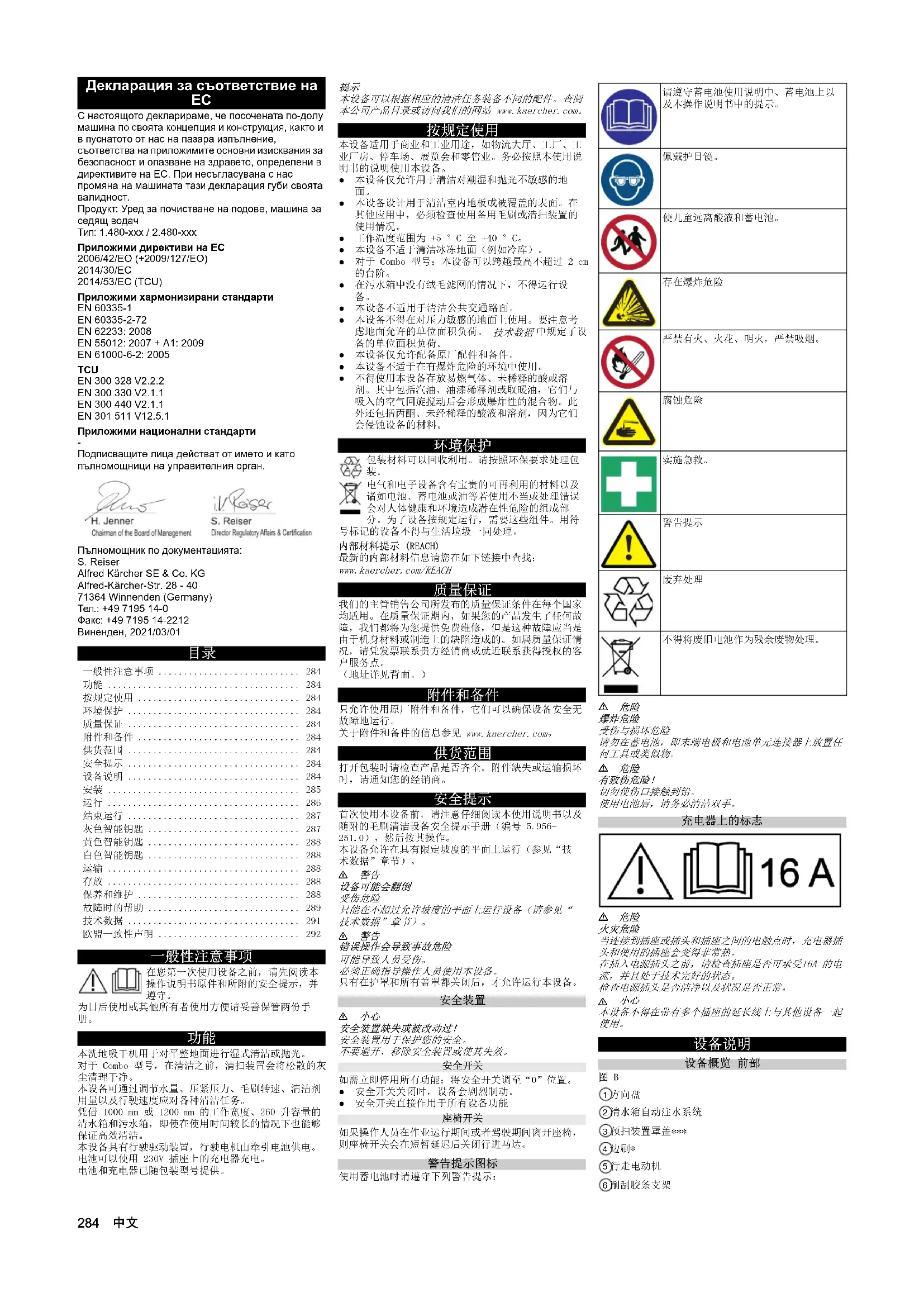

用户手册 B 260 RI Bp Kärcher

在您第一次使用设备之前，请先阅读本操作说明书原件和所附的安全提示，并遵守。

为日后使用或其他所有者使用方便请妥善保管两份手册。

功能

本洗地吸干机用于对平整地面进行湿式清洁或抛光。对于 Combo 型号，在清洁之前，清扫装置会将松散的灰尘清理干净。

本设备可通过调节水量、压紧压力、毛刷转速、清洁剂用量以及行驶速度应对各种清洁任务。

凭借 1000 mm 或 1200 mm 的工作宽度、260 升容量的清水箱和污水箱，即使在使用时间较长的情况下也能够保证高效清洁。

本设备具有行驶驱动装置，行驶电机由牵引电池供电。电池可以使用 230V 插座上的充电器充电。

电池和充电器已随包装型号提供。

提示

本设备可以根据相应的清洁任务装备不同的配件。查阅本公司产品目录或访问我们的网站 www.kaercher.com。

按规定使用

本设备适用于商业和工业用途，如物流大厅、工厂、工业厂房、停车场、展览会和零售业。务必按照本使用说明书的说明使用本设备。

- 本设备仅允许用于清洁对潮湿和抛光不敏感的地面。

- 本设备设计用于清洁室内地板或被覆盖的表面。在其他应用中，必须检查使用备用毛刷或清扫装置的使用情况。

- 工作温度范围为 +5^ C 至 -40^ C 。

- 本设备不适于清洁冰冻地面（例如冷库）

- 对于 Combo 型号：本设备可以跨越最高不超过 2 cm 的台阶。

- 在污水箱中没有绒毛滤网的情况下，不得运行设备。

- 本设备不适用于清洁公共交通路面。

- 本设备不得在对压力敏感的地面上使用。要注意考虑地面允许的单位面积负荷。技术数据中规定了设备的单位面积负荷。

- 本设备仅允许配备原厂配件和备件。

- 本设备不适于在有爆炸危险的环境中使用。

- 不得使用木设备存放易燃气体、未稀释的酸或溶剂。其中包括汽油、油漆稀释剂或取暖油，它们与吸入的空气回旋搅动后会形成爆炸性的混合物。此外还包括内酮、未经稀释的酸液和溶剂，因为它们会侵蚀设备的材料。

环境保护

包装材料可以回收利用。请按照环保要求处理包装。

电气和电子设备含有宝贵的可再利用的材料以及诸如电池、蓄电池或油等若使用不当或处理错误会对人体健康和环境造成潜在性危险的组成部分

分。为了设备按规定运行，需要这些组件。用待上的设备不得与生活垃圾一同处理。

内部材料提示 (REACH)

最新的内部材料信息请您在如下链接中查找：

我们的主管销售公司所发布的质量保证条件在每个国家均适用。在质量保证期内，如果您的产品发生了任何故障，我们都将为您提供免费维修，但是这种故障应当是由于机身材料或制造上的缺陷造成的。如属质量保证情况，请凭发票联系贵方经销商或就近联系获得授权的客户服务点。

(地址详见背面。)

附件和备件

只允许使用原厂附件和备件，它们可以确保设备安全无故障地运行。

关于附件和备件的信息参见 www.kaercher.com。

供货范围

打开包装时请检查产品是否齐全。附件缺失或运输损坏时，请通知您的经销商。

安全提示

首次使用本设备前，请注意仔细阅读本使用说明书以及随附的毛刷清洁设备安全提示手册（编号 5.956-251.0），然后按其操作。

本设备允许在具有限定坡度的平面上运行（参见“技术数据”章节）。

警告

设备可能会翻倒

受伤危险

只能在不超过允许坡度的平面上运行设备（请参见“技术数据”章节）。

警告

错误操作会导致事故危险

可能导致人员受伤。

必须正确指导操作人员使用本设备。

只有在护罩和所有盖罩都关闭后，才允许运行本设备。

安全装置

△ 小心

安全装置缺失或被改动过！

安全装置用于保护您的安全。

不要避开、移除安全装置或使其失效。

安全开关

如需立即停用所有功能：将安全开关调至“0”位置。

- 安全开关关闭时，设备会剧烈制动。

- 安全开关直接作用于所有设备功能

座椅开关

如果操作人员在作业运行期间或者驾驶期间离开座椅，则座椅开关会在短暂延迟后关闭行进马达。

警告提示图标

使用蓄电池时请遵守下列警告提示：

请遵守蓄电池使用说明中、蓄电池上以及本操作说明书中的提示。

佩戴护目镜。

使儿童远离酸液和蓄电池。

存在爆炸危险

严禁有火、火花、明火，严禁吸烟。

腐蚀危险

实施急救。

警告提示

废弃处理

不得将废旧电池作为残余废物处理。

△ 危险

爆炸危险

受伤与损坏危险

请勿在蓄电池，即末端电极和电池单元连接器上放置任何工具或类似物。

△ 危险

有致伤危险！

切勿使伤口接触到铅。

使用电池后，请务必清洁双手。

充电器上的标志

△ 危险

火灾危险

当连接到插座或插头和插座之间的电触点时，充电器插头和使用的插座会变得非常热。

在插入电源插头之前，请检查插座是否可承受16A 的电流，并且处于技术完好的状态。

检查电源插头是否洁净以及状况是否正常。

△ 小心

本设备不得在带有多个插座的延长线上与其他设备一起使用。

设备说明

设备概览 前部

图B

①方向盘

②清水箱自动注水系统

③预扣装置罩盖***

④边刷*

⑤行走电动机

⑥削刮胶条支架

⑦削刮胶条

⑧吸水扒

* 选配

*** 仅 Combo 型号

设备概览 后部

图 A

①页橱*

②轮廓标志灯*

③后部/前部蓝色聚光灯*

④DOSE 清洁剂计量装置吸管*

⑤污水箱盖罩

⑥清水排放软管

⑦污水排放软管

⑧手动清洗水箱 喷枪

⑨抽吸软管

⑩吸水扒防撞条*

⑪污水箱检查口

⑫垃圾容器***

⑬清水盖子

⑭控制台

*选配

*** 仅 Combo 型号

设备概览 座椅

图 C

①DOSE 清洁剂计量装置的清洁剂桶*

②座椅

③方向盘球形把手

④重量调节杆

⑤座椅长度调节杆

* 选配

设备概览 污水箱

图D

①污水箱支撑

②浮子

③碰撞保护装置

④污水箱盖罩

⑤粗污物篮

⑥涡轮机预滤器

⑦污水箱

设备概览 踏板

图 AP

①粗污物挡板踏板

②制动踏板

③汕门踏板

设备概览 预扫装置

图 E

①过滤器外壳盖板

②预扣装置罩盖***

③边刷

④过滤器外壳

⑤垃圾箱

*** 仅 Combo 型号

铭牌

图 AJ

①铭牌

控制面板

图 F

①程序开关

②显示屏

③操作说明视频的二维码

④显示屏中用于菜单导航的信息按钮

⑤行驶方向开关

⑥2 级喇叭

⑦清洗液开/关

⑧边刷/侧刷板开/关（对于Combo型号，边刷为选配）。

⑨智能钥匙

⑩最大允许坡度

⑪安全开关

程序开关

图 G

①

设备已关闭。

②运输行程

前往作业区域。

③Fco 程序

对地面进行湿式清洁（降低水用量和毛刷转速），并吸净污水（降低抽吸功率）。

④刷洗吸净

对地面进行湿式清洁并吸净污水。

⑤毛刷压紧压力增加

对地面进行湿式清洁（增加毛刷压紧压力和用水量）并吸净污水。

⑥刷洗/放置而不用吸干

对地面进行湿式清洁，让清洁剂充分发挥效用。

⑦吸尘

吸净污水。

⑧抛光

在不施加液体的情况下，以较高的毛刷转速对地面进行抛光。

设备上的标志

清水排放

污水排放

淡水

清水箱自动注水系统

取下粗污物蓝

绑扎点

* 选配

显示器上的图形符号

电池已满

电池已空

制动器已激活

预防机构已激活

水关断

清洁剂已启用

清洁剂用尽

清水 100%

清水 0%

安装

蓄电池

推荐的电池、充电器

	订货号
电池组2.815 108.0
充电器4.035-191.0
体积(m3)*71.78
空气流量(m3/h)**27.71

* 电池充电室的最小容积

**电池充电室与环境之间的最小气流可以从专卖店购买电池和充电器。

最大电池尺寸

长度 宽度 高度
842 627 mm 537 mm

装入湿电池时请务必注意以下几点：

- 必须遵守最大电池尺寸。

- 给湿电池充电时，必须将座椅向上翻起。

- 给湿电池充电时，必须遵守电池制造商的规定。

装入电池组并进行连接

Bp 型号的电池已安装。如果您未收到 Bp 型号，则电池已在当地公司或您信赖的经销商处进行了改装。出于可用性、时间、成本、进口、服务、运输或类似原因，这可能会对您有利。

注意

有损坏电子控制设备的危险！

电池接头极性反接可能会损坏电子控制设备。

连接电池时，注意确保电极正确。

1. 将方向盘位置调至正前方。

2. 向前转动座椅

3. 卸下座椅止挡螺栓。

4. 拔下座椅接触开关插头，并将其从开口处推回。

图 AO

①座椅接触开关插头

1. 解锁座椅并向上拔下。

2. 将座椅接触开关插头从支架上拆下。

3. 取下座椅控制台支架，关闭座椅控制台。

4. 拧下座椅控制台的铰链。

5. 将座椅控制台放在脚部空间中。

6. 对于 Dose 型号：拆卸清洁剂罐的桶。

7. 对于 Fleet 型号：拆除电缆。

8. 撇开电池盖

9. 拆卸右侧清水箱

10. 拆卸右侧电池盒侧板

11. 装入电池。电池接口朝向前进方向。

12. 将随附的连接电缆卡入尚未接线的电池电极（+）和（-）上。铺设电缆，确保其不会被座椅夹住。

13. 对于 Fleet 型号：安装电缆。

14. 安装右侧电池盒侧板。

15. 安装右侧清水箱。

16. 装上电池盖

17. 插入电池插头。

18. 安装座椅控制台

19. 拧上座椅控制台的铰链。

20. 打开座椅控制台，将座椅控制台的支架嵌入。

21. 将座椅接触开关插头装到支架上。

22. 装入座椅

23. 插入座椅接触开关插头。

24. 装上座椅止挡螺栓。

25. 将座椅翻下。

26. 调整方向盘。

警告

如果电池深度放电，会有因火灾或爆炸而造成的生命危险！

对深度放电的电池进行不正确的充电可能会引起火灾。如果电池深度放电，不要运行本设备。

在调试系统之前，要确保电池已充满电。

给电池充电

提示

本设备配备一个深度放电保护装置，即如果电容量已达到尚允许的最低限度，设备也只能够行驶。显示屏上显示“电池电量不足－请充电”。

使用其他电池组（例如第三方制造商）时，Kärcher 公司客户服务部门必须为相应的电池组重新调整深度放电保护装置。

危险

触电导致生命危险！

如果充电器使用不当，会有触电危险。

注意遵守设备型号铭牌上的电源电压和保险装置。

仅在干燥且通风充分的环境中使用充电器。

电池充电时有爆炸危险！

电池充电时会产生易燃气体

只可在合适的空间内给电池充电。该空间必须达到与电池型号相应的最小容积以及空气交换最小气流（参见

“推荐电池”）

仅在将座椅向上翻起后，才能给湿电池充电。

提示

平均充电时间约 10-12 小时 小时。

推荐使用的充电器（与各自使用的电池组相配）均由电子控制并且自动结束充电过程。

在充电过程中不得使用设备

1. 将本设备直接驶至充电器，同时应避开斜坡。

2. 向上翻起座椅。

3. 拔下电池插头并将其与充电线连接。

4. 将充电器连接到电源并打开。

充电结束后

1. 关闭充电器并将其与电源断开。

2. 将电池线与充电线断开并连接到设备上。

提示

将充电线敷设在电池舱内，以防卡住。

免保养型电池（湿式蓄电池）

△ 危险

在电池放电状态下补充加水

酸液溢出造成腐蚀危险，损坏衣物

处理电池酸液时，必须使用防护眼镜、防护服和防护手套。

遵守各项规定。

一旦酸液溅到皮肤或衣物上，就要立即用大量清水冲洗。

注意

使用加有添加剂的水

损坏的电池，无权要求保修

在给电池补充加水时，只能使用蒸馏水或去离子水（EN

5027

不要使用第三方添加剂，即所谓的改良剂，否则保修失效。

1. 在充电过程结束前一个小时，添加蒸馏水。按照电池上的标记规定，注意遵守正确的酸液液位。

充电过程结束时所有的电池必须鼓冷风。

1. 清除洒出的水。为此，请按照“维护和保养”章

节中“清洁电池”部分中的说明进行操作。

电池指示灯

电池的充电状态显示在控制台显示屏上。

- 条形长度表示电池的充电状态。

拆除包装

提示

如要立即停用所有功能，请将安全开关调至“0”位。

1. 取下包装膜。

2. 拆下紧固带。

3. 从托盘上拧下上坡板和方木。

图 H

①方木

②下坡板

③底座

1. 将方木放在托盘前面。

2. 将下坡板放在方木上。

3. 拧上下坡板

4. 将包装中随附的垫块滑动到斜坡下方以获得支撑。

5. 拆除车轮前的木条。

图 T

①方木

②下坡板

③底座

1. 将设备从托盘上推下。

将设备从托盘上推下

提示

只有在卸货后才能安装吸水机。

1. 用操作杆松开手动制动器（见章节 推动设备）。

2. 推动时必须有一人坐在座椅上并踩下制动踏板，以防发生危险。

3. 将设备从托盘上推下坡道。

4. 用操作杆关闭手动制动器。

从托盘上卸下

如要从托盘上卸下，必须安装电池并充电。

提示

只有在卸货后才能安装吸水扒。

1. 将智能钥匙插入控制台

2. 使用简易操作开关打开设备。

3. 将程序开关设置为“运输行程”。

4. 将方向开关设置为“前进”。

5. 踩下油门踏板。

6. 将设备从托盘上慢慢卸下。

7. 使用简易操作开关关闭设备。

安装毛刷

BD型号

调试前，必须安装刷盘（见章节 保养工作）。

BR型号

毛刷安装完毕。

安装吸水扒

1. 向上转动两个夹紧杆。

图M

①抽吸软管

②吸水扒悬挂装置

③夹紧杆

④吸水扒

⑤带紧固带的吸水胶条

1. 将吸水扒装入吸水扒悬挂装置中。

2. 向下转动两个夹紧杆。

运行

△ 危险

坠落物体

受伤危险

不要在操作人员可能被坠落物体碰到的区域内使用不带防坠物项蓬的设备。

注意

运行中出现的情

受伤危险

发生危险时，将安全开关调至“0”位置。

接通设备

1. 坐到驾驶员座位上。

2. 插入智能钥匙

3. 将安全开关调至“1”位置。

4. 将程序开关转动至所需功能。

5. 如果显示屏上出现以下显示之一，将脚从油门踏板

上移开，将安全开关调至“0”，然后执行必要的

保养工作。

显示屏 操作
保养吸水扒 清洁吸水扒。
保养刷头 检查毛刷	是否磨损并进行清洁。
保养吸水胶条 检查吸水胶条的磨损和设置情况。
保养涡轮机筛网 清洁涡轮机防护网。
保养清水过滤器 清洗清水过滤器。

1. 按压信息按钮。

2. 重置计数器以进行相应的保养（参见“灰色智能钥匙/重置保养计数器”）。

提示

如果木重置计数器，则每次接通设备时都会再次出现保养显示。

检查手动制动器

△ 危险

手动制动器损坏会造成生命危险！

如果手动制动器工作不正常，设备可能会失控滚动。每次运行前，请先在平整地面上检查手动制动器的功

能

1. 接通设备。

2. 将行驶方向开关调至“前进”

3. 将程序开关设置为“运输行程”。

4. 轻踩油门踏板。

必须能够听到制动器解锁的声音。设备必须在平面

上略微滚动

1. 松开油门踏板。

必须能够听到制动器锁定的声音。

如果手动制动器没有锁定，请停止运行设备并将其固定住以防失控滚动，然后联系客户服务部门。

检查脚制动器

△ 危险

脚制动器损坏会造成事故危险！

如果脚制动器工作不正常，设备可能会失控滚动。

每次运行前，请先检查脚制动器的功能。

1. 接通设备。

2. 将行驶方向开关调至“前进”。

3. 将程序开关设置为“运输行程”。

4. 踩下油门踏板。

5. 驾驶时，将脚从油门上移开并踩下脚制动器。

设备必须明显减速。

如果不是这种情况，请停止运行设备并致电客服。

行驶

危险

无制动效果

事故危险

在使用本设备前，请务必检查手动制动器的功能。如果

手动制动器无法运行，切勿使用本设备。

△ 危险

运行期间制动效果不足

如果设备在运行过程中不再显示制动效果，请执行以下操作：

如果在松开油门踏板时设备没有在坡度超过2%的坡道上停止，出于安全考虑，只有在启动设备前检查了手动制动器的机械功能正常的情况下，才能将安全开关调至“0”位。

设备停止后，关闭设备并致电客户服务部门。

遵守制动器的保养说明。

△ 危险

粗心驾驶

倾翻危险

沿行驶方向行驶时，坡度最大为15%（RI型号）和

10% (RI Combo 型号)。垂直于行驶方向行驶时，坡度最大为 15 %。

切勿在上坡或下坡时转弯。

在弯道和潮湿地面上缓慢行驶。

设备只可在坚实地面上运行。

Combo 型号的摆动式清扫装置

事故风险增加

倒车时要特别小心。

转向时要考虑到清扫装置的摆动。

提示

在行驶时可以改变行驶方向。例如，可通过前后移动多次对无光泽位置进行抛光。

1. 采取坐姿。

2. 插入智能钥匙。

3. 将程序选择开关设置为“运输行程”。

4. 通过控制台上的行驶方向开关调整行驶方向。

5. 踩下油门踏板来确定行驶速度。

6. 松开油门踏板。

设备停下。

发生过载时，驱动电机将断开。显示屏上出现故障信

息。控制装置过热时，则将相应组件断开。

1. 让设备至少冷却 15 分钟。

2. 将程序开关调至“0”，稍等片刻，然后设置为所

需程序。

调节驾驶员座椅

图J

①8级重量调节60-120Kg

②倾斜度调节，靠背可向前调整 3° 和向后调整 13°

③座椅长度调节

1. 操作座椅调节杆

2. 将座椅移动到所需位置。

3. 松开座椅调节杆。

调节方向盘

1. 松开翼型螺母以调整方向盘。

2. 定位方向盘

3.拧紧典型螺母.

检查绒毛滤网

注意

抽吸涡轮机损坏！

在没有绒毛滤网的情况下运行设备会损坏抽吸涡轮机。不得在没有绒毛滤网的情况下运行设备。

1. 启动设备之前，必须检查绒毛滤网是否存在以下情

况：

- 是否可用？

- 是否处于可用状态？

● 安装是否正确？

图 AL

①绒毛滤网

1. 更换损坏的绒毛滤网。

推动设备

1. 拉动操作杆，以松开手动制动器。

提示

必须连续拉动操作杆。

△ 危险

设备滚动有致伤危险！

只有弯着腰并在危险区域停留时才能松开手动制动器。使用物体将操作杆保持在永久拉动状态，然后在松开手

动制动器后立即远离危险区，

图AK

①手动制动器操作杆

1. 推动设备

2. 松开操作杆，再次关闭手动制动器。

加注清水

加注清水

1. 打开清水箱盖子。

2. 用夹子固定清水软管。

3. 将清水（最高 60^ C）注入漏斗下方约 5cm 处。

提示

首次试运行前，将清水箱完全注满，以便对水管系统排气。

1. 关上清水箱盖子。

使用清水箱自动注水系统（选项）加注清水

提示

我们建议您在设备侧使用带 Aqusstop 接头的软管，这样可以最大限度地减少加注后分离时的水飞溅。
1. 将水管连接到自动注水系统。
2. 打开进水口（最高 60℃，最高 10 bar）
3. 对加注过程进行监控，当清水箱装满时，自动注水系统会停止进水。
4. 关闭进水。
5. 拆下水管。

注入清洁剂

关于清洁剂的提示

警告

不合适的清洁剂

健康危险，设备损坏

仅限使用推荐的清洁剂。如使使用其他清洁剂，则营运方在运行安全性和事故危险上所承担的风险加大。仅限使用不含稀释剂、盐酸和氢氟酸成分的清洁剂，遵守清洁剂上的安全提示。

提示

不要使用大量起泡的清洁剂。 推荐的清洁剂

适用范围 清洁剂
所有防水地板的保养清洁 CA 50 C	RM 756
保养清洁与护理组件 RM 746	RM 780
工业地板的保养清洁和彻底清洁 RM	69
光面地板的保养清洁 RM 755
精细陶瓷瓷砖的保养清洁和彻底清洁	RM 753
耐酸地板的保养清洁和彻底清洁 RM	751
清洁和消毒 RM 732
耐碱地板铺层的彻底清洁 RM 752
不耐碱地板的彻底清洁和除垢层 RM	754

向清水箱添加清洁剂

提示

首先将水注入清洁剂罐，然后将适量的清洁剂加入罐内。如果先倒入清洁剂，则会产生大量泡沫。

注意

堵塞危险

将清洁剂添加到清水箱中时，清洁剂可能会下结并影响到计量装置的功能。

在清水箱中添加清洁剂后，应用清水冲洗设备：选择一个需用水的清洁程序，将水量设置为最高值，将清洁剂用量设置为“0”。

使用计量装置（选项）注入清洁剂

在到达清洁头的过程中通过计量装置将清洁剂添加到清水中。

提示

用计量装置最多可添加 3% 的清洁剂。如果剂量较高，则须将清洁剂添加到清水箱中。

注意

堵塞危险

将清洁剂添加到清水箱中时，清洁剂可能会干结并影响到计量装置的功能。

在清水箱中添加清洁剂后，应用清水冲洗设备：选择一个需用水的清洁程序，将水量设置为最高值，将清洁剂用量设置为0。

1. 将清洁剂罐放在座椅后面的清洁剂桶中。

2. 扩下罐盖了

3. 将计量装置中的清洁剂吸管插入罐中。

提示

• 设备显示屏上有一个清水水位指示器，如果清水箱已空，则停止添加清洁剂，清洁头在没有液体供应的情况下会继续工作。
• 当清洗剂罐已空时，计量装置也会关闭。显示屏上出现一个提示符号。仅向清洁头供应清水。

设置参数（黄色智能钥匙）

设备中预设了不同清洁程序的参数。

根据黄色智能钥匙的权限可更改各参数。

只有在使用程序开关选择另一个清洁程序之前，参数更改才有效。

如要永久更改参数，必须使用灰色智能钥匙进行设置。在“灰色智能钥匙”一节中有关于此设置的说明。

提示

仅限 R 清洁头：几乎所有用于参数设置的显示文本通常都是通俗易懂的。如果您需要有关参数的详细信息，请联系客户服务部门。

• 精细清洁：刷速低，可去除精细陶瓷上的灰色污浊。
• 轻柔清洁：刷速适中，用于保养清洁，噪音水平低。
• 强力清洁：刷速高，可抛光、结品和清扫。

• 将程序开关设置到所需的清洁程序。

• 按压信息按钮。

• 旋转信息按钮，直至显示所需参数。
• 按压信息按钮。
  设定值闪烁
• 旋转信息按钮，设定所需的值。
• 按压信息按钮，确认更改设置，或等待 10 秒钟后自动采用该设定值。

调节吸水扒

只有在特殊情况下才需要重新调节吸水扒。出厂设置适用于大多数应用。

设置吸水扒倾斜度

必须调节倾斜度，确保吸水扒的吸水胶条在整个长度上都均匀地压在地面上。

1. 将设备放置在无坡度的地面上。
2. 选择“抽吸”程序
3. 将设备向前行驶一小段距离。
   吸水扒被降下。
4. 读取水平仪。

图N

①螺栓

②螺母

③水平仪

1. 松开 M12 螺母，同时用开口扳手同定住 M 10 六角螺栓。
2. 调节螺栓，使水平仪的指针处于两个标线之间。
3. 拧紧 M12 螺母，同时用开口扳手固定住 M 10 六角螺栓。
4. 如果要检查新的设置，在抽吸运行模式下，降低吸水扒并将设备向前移动一小段距离，然后观察水平仪。必要时重复该调节过程。

清扫（仅限Combo型号）

在清洁地板前，清扫装置会先将松散的灰尘清理干净。

警告

活动部件

致伤危险

请注意，关机后，抽吸涡轮机、边刷和过滤器清洁装置会继续运行。

注意

清扫时设备使用不当
清扫装置有损坏的风险。
不要扫入包装带、电线或类似物体。
只能跨越最多 2 cm 的台阶。
仅清扫干燥表面，以防止滤尘器堵塞和受污染。
1. 打开“清扫”开关。
清扫装置激活。

粗污物挡板

抬起粗污物挡板可以清除较大的物体（高达约6cm）。

△ 危险

清扫物有致伤危险！

粗污物挡板打开后，清扫物可能会被甩出。

只有在附近没有人的情况下，才可以抬起粗污物挡板。

提示

当粗污物挡板抬起时，清扫效果和除尘效果会变差。仅在必要时抬起粗污物挡板。
1. 踩下踏板以抬起粗污物挡板。

结束清扫

1. 将“清扫”开关设置为“0”
   清扫装置被停用。清扫运行结束后，清洁滤尘器约15秒。

侧刷板（选配）

侧刷板使边缘附近的清洁作业更加轻松。

图AS

①伸出/缩回侧刷板
②开启/关闭侧刷板

1. 按下“开启/关闭侧刷板”开关。侧刷板被开启/关闭。
2. 按下“伸出/缩回侧刷板”开关。侧刷板缩回/伸出。

结束运行

结束清洁

1. 将程序选择开关调至“行驶”。
2. 继续行驶一小段路程。

抽吸剩余用水。

1. 将程序选择开关转至“0”位。
2. 拔出智能钥匙。
3. 必要时给电池充电。

清空污水箱

警告

废水处理不当

环境污染

遵守所在地废水处理规定。

提示

当污水箱已满时，抽吸涡轮机关闭，显示屏上显示“污水箱已满”。
1. 从支架中取出污水排放软管。

1. 将软管端部降到处理装置上方。图 P
2. 打开排放软管上的盖子，排出污水。
   通过挤压或扭转计量装置可以减少水流量。
3. 从支架中取出喷枪。
4. 将程序选择开关设置为“运输”。
5. 在显示屏上选择“水箱冲洗”

a 按下信息按钮。

b 选择菜单“水箱冲洗”

1. 打开污水箱背面的截止阀。
2. 用喷嘴冲洗污水箱。
3. 将喷嘴挂到支架上。
4. 盖上排水软管上的盖子。
5. 将污水软管压入设备支架中。
6. 关闭污水箱背面的截止阀。
7. 在显示屏上选择“水箱冲洗”。

清空垃圾容器

提示

垃圾容器只能从驾驶员侧取下，并且只适用于 R 清洁头。

1. 滑动搭板。
2. 撇开削刮胶条支架。
3. 取下垃圾容器。

图A1

①搭板
②削刮胶条支架
③垃圾容器

1. 清空垃圾容器。
2. 装入垃圾容器。

提示

垃圾容器必须卡入。
6. 合上削刮胶条支架。

排放清水

注意

清水箱中的清洗液

清水箱、阀门和密封件损坏

操作结束后，切勿将清洗液留在清水箱中。

1. 从支架上取出清水排放软管，然后将其降到相应的
   集水装置上方。
2. 排出清洗液。
3. 取下清水箱的盖子。
4. 用清水（最高 60^ C）冲洗清水箱。

关闭设备

1. 将程序开关转至“OFF”位置。
2. 拔出智能钥匙。
3. 防止设备滚动。
4. 必要时给电池充电。

灰色智能钥匙

灰色智能钥匙可授予管理人员扩展权限和设置权限。
1. 插入智能钥匙。
2. 旋转信息按钮，选择所需功能。

运输行程

1. 将程序开关设置为“运输行程”。
2. 按压信息按钮。
   在运输行程菜单中可进行以下设置：
3. 重置保养计数器
4. 重置口计数器
5. 密钥管理
6. 选择毛刷形状
7. 惯性运行时间
8. 基本设置
9. 设置语言
10. 开关菜单
11. 行驶速度
12. 出厂设置
13. 激活手动水箱冲洗喷枪

重置保养计数器

显示屏上显示的保养工作完成后，随后必须重置相应的保养计数器。

1. 旋转信息按钮，直至显示“维修次数计数器”。
2. 按压信息按钮。
   显示计数器读数。
3. 旋转信息按钮，直至要删除的计数器突出显示。
4. 按压信息按钮。
5. 旋转信息按钮，选择“Yes”。
6. 按压信息按钮。

清除计数器。

提示

服务计数器只能由客户服务部门重置。

服务计数器显示距离客户服务部门下一次服务到期的时间。

重置计数器

删除日计数器：

1. 旋转信息按钮，直至显示“计数器”。
   该菜单显示总运行小时和日计数器。

2. 按压信息按钮。
   显示“删除计数器”菜单。

3. 旋转信息按钮，直到突出显示“日计数器”。

4. 按压信息按钮。

密钥管理

在“关键菜单”菜单项中，为每个使用的黄色智能钥匙分配权限，并设置此智能钥匙的显示语言。

1. 插入灰色智能钥匙。

2. 旋转信息按钮，直至显示屏上显示菜单项“关键菜单”。

3. 按压信息按钮。

4. 拔出灰色智能钥匙，然后插入黄色智能钥匙或白色智能钥匙以进行个性化设置。

5. 旋转信息按钮，选择要更改的菜单项。

6. 按压信息按钮。

7. 旋转信息按钮，选择菜单项的设置。

8. 点击菜单项，确认设置。

9. 旋转信息按钮，选择下一个要更改的菜单项。

10. 完成所有设置后，旋转信息按钮调出菜单“是否保存？”。

11. 按压信息按钮。

权限已保存。

出现显示“继续关键菜单”

• Yes: 继续编写其它智能钥匙
• No: 离开密钥菜单
• 按压信息按钮。

选择毛刷形状

更换清洁头时需要使用此功能。

1. 旋转信息按钮，直至显示屏上显示菜单项“刷头
   ”
2. 按压信息按钮。
3. 旋转信息按钮，直至选中所需的毛刷形状。
4. 按压信息按钮。
5. 旋转信息按钮，移动提升驱动器以更换清洁头：

- “up”：提升

- “down”：降下

• "OFF"

1. 旋转信息按钮，直至显示“OFF”菜单项。

2. 按压信息按钮。

已退出菜单

控制器重新启动。

性运行时间

1. 旋转信息按钮，直至显示屏上显示菜单项“惯性运行时间”。
2. 按压信息按钮。
3. 旋转信息按钮，直至选中所需功能。
4. 按压信息按钮。
5. 旋转信息按钮，直至显示所需的惯性运行时间。
6. 按压信息按钮。

基本设置

1. 旋转信息按钮，直至显示屏上显示菜单项“基本设置”。
2. 按压信息按钮。
3. 旋转信息按钮，直至选中所需配件。
4. 按下信息按钮，确认开/关。
5. 按下信息按钮，退出菜单。
6. 关闭并再次打开设备，以应用设置。

设置语言

1. 旋转信息按钮，直至显示屏上显示菜单项“语言
   ”
2. 按压信息按钮。
3. 旋转信息按钮，直至标记出所需语言。
4. 按压信息按钮。

开关菜单

以下功能通过“开关菜单”打开和关闭：

• 清洁剂计量装置*
• 轮廓标志灯/聚光灯*
• 边刷喷嘴*
• 喷雾抽吸
  工作灯

• 水箱冲洗
  “开关菜单”在除“OFF”以外的所有程序开关位置均可使用。

• 按压信息按钮。

显示“开关菜单”。

1. 按压信息按钮。
   显示设备可用功能列表。
2. 旋转信息按钮，直至突出显示所需功能。
3. 按下信息按钮，更改切换状态。
4. 旋转信息按钮，直至显示“是否退出菜单？”。
5. 按压信息按钮。
   * 选配

最大行驶速度

1. 旋转信息按钮，直至显示屏上显示“行驶速度”菜单项。
2. 按压信息按钮。
3. 旋转信息按钮，直至突出显示所需的最高速度。
4. 按压信息按钮。

出厂设置

恢复所有参数（运输行程行驶速度除外）的出厂设置。

1. 旋转信息按钮，直至显示菜单项“出厂设置”。
2. 按压信息按钮。

3. 旋转信息按钮，直至突出显示“Yes”。

4. 按压信息按钮。

设置清洁程序参数

直至另选其他设置或关闭设备为止，清洁程序的所有参数都将保留。

1. 将程序开关设置到所需的清洁程序。

2. 按压信息按钮

显示第一个可调参数。

1. 按压信息按钮

设定值闪烁

1. 旋转信息按钮，设定所需的值。
2. 按压信息按钮，确认更改设置，或等待 10 秒钟后自动采用该设定值。
3. 旋转信息按钮，选择下一个参数。
4. 更改所需的所有参数后，旋转信息按钮，直至显示菜单项“是否退出菜单？”。
5. 按压信息按钮。

已退出菜单。

基本设置

在操作过程中对各个清洁程序参数所做的更改，在设备关闭后会被重置为基本设置。

1. 旋转信息按钮，直至显示屏上显示菜单项“基本设置”。

2. 按压信息按钮。

3. 旋转信息按钮，直至选中所需的清洁程序。
4. 按压信息按钮。
5. 旋转信息按钮，直至选中所需参数。
6. 按压信息按钮。

设定值闪烁。

1. 旋转信息按钮，设定所需的值。

2. 按压信息按钮。

黄色智能钥匙

黄色智能钥匙有权限控制清洁任务所需的功能。

设备中预设了不同清洁程序的参数。根据黄色智能钥匙的权限可更改各参数。

参数设置的显示文本基本是明确易懂的。

参数“FACT”（仅适用于R清洁头）：

• “精细清洁”：刷速低，可去除精细陶瓷上的灰色污浊。
• “轻柔清洁”：刷速适中，用于保养清洁，噪音水平低。
• “强力清洁”：刷速高，可抛光、结品和清扫。

授权管理

• 通过智能钥匙调用一般权限
  作业速度
• 刷了转速
• 抽吸装置
• 压紧压力
• 水量
• 清洁剂计量
  • RAB/ Blue-Spot
• 喷雾抽吸
  水箱冲洗
• 使用信息按钮选择“关键菜单”。
• 按信息按钮确认“权限”
• 确定更多权限，然后通过信息按钮激活并确认。
• 旋转信息按钮至“保存？”并按下，以确认和保存相关设置。

白色智能钥匙

插入白色智能钥匙可解锁设备并将其开通以使用预设参数。

白色智能钥匙的使用方式是，可以使用自定义参数为每项清洁任务创建一个智能钥匙。
这些参数无法由操作员更改，并且与程序选择开关上的清洁程序选择无关（“0”、运输和抽吸功能保持不变）。
借助灰色智能钥匙可以为白色智能钥匙设置以下参数：
- 行驶速度
工作速度
- 刷速（仅限 R 清洁头）
- 压紧压力
- 水量
- RM 剂量
- 抽吸装置
- 工作灯
- 轮廓标志灯
- RM 计量装置开/关
- 预扫装置
- 吸水扒水阀
- 语言

白色智能钥匙编程

1. 插入灰色智能钥匙
2. 旋转信息按钮，直至显示屏上显示菜单项“关键菜单”。
3. 按压信息按钮。
4. 拔出灰色智能钥匙，然后插入白色智能钥匙以进行个性化设置。
5. 旋转信息按钮，选择要更改的菜单项。
6. 按压信息按钮。
7. 旋转信息按钮，选择菜单项的设置。
8. 点击菜单项，确认设置

9. 旋转信息按钮，选择下一个要更改的菜单项。

10. 旋转信息按钮，直至显示菜单项“是否保存？”。

11. 按压信息按钮。
    设置被保存

12. 旋转信息按钮，直至显示菜单项“是否退出菜单？”
13. 按压信息按钮。

用白色智能钥匙操作

1. 插入白色智能钥匙。
2. “OFF”、行驶和抽吸功能照常工作。
3. 在程序选择开关的所有其他位置，白色智能钥匙上编程的参数处于激活状态。无法再选择其他清洁程序。

运输

△ 危险

斜坡行驶

受伤危险

在装载和卸载时，只可在不超过最大斜度的斜坡上运行本设备（参见“技术数据”章节）。

请务必踩下制动踏板以降低速度。

△ 小心

忽视重量

受伤与损坏危险

运输时注意设备的重量。

1. 安装 D 清洁头后，从刷头上取下刷盘。
2. 用车辆运输时，根据现行准则固定设备以防滑动和倾翻。

存放

△ 小心

忽视重量

受伤与损坏危险

存放时注意设备的重量。

注意

再冻

冻住的水导致设备损坏

彻底排空设备中的水。

将设备保管在无霜冻的地方。

选择存放地点时，应考虑到设备的允许总重量以免影响其稳定性。

• 本设备只允许存放在室内
• 长时间存放之前，要给电池完全充电。
• 在存放期间，每月至少要给电池完全充电一次。

保养和维护

△ 危险

设备有致伤危险！

设备意外启动会导致触电。

将程序开关转到“0”位置。

进行所有工作之前，务必拔下智能钥匙。

拔下充电器的电源插头。

拔下电池插头。

警告

活动部件有致伤危险！
关机后，抽吸涡轮机、边刷和过滤器清洁装置会继续运行。
在各部件停止之前，不要对设备进行任何操作。
- 排放和处理污水和清水。

保养间隔

在每次运行之后

注意

有损坏危险！

因清洁不当而造成设备损坏的危险。

不得用水喷射本设备，不要使用腐蚀性清洁剂。

有关各项保养工作的详细说明，请参见章节 保养工作。

• 排放污水。
• 检查绒毛滤网，必要时清洁。
• 拉出、清空并清洁垃圾容器。
• 仅 R 清洁头：取出粗大污染物容器并清空。
• 使用浸有中性洗涤用碱液的抹布擦拭设备外部。
• 清洗吸水胶条，检查是否磨损，必要时进行更换。
• 清洗削刮胶条，检查是否磨损，必要时进行更换。
• 清洗毛刷，检查是否磨损，必要时进行更换。

提示

如果黄色指示器刷毛与其他刷毛长度相同，则说明刷辊已磨损。

- 给电池充电，

• 如果充电状态低于 50%，必须给电池连续完全充电。
• 如果充电状态高于 50%，只有当下次使用需要充足运行时间时，才能给电池充电。

- 如果脏污严重，请清洁污水箱。

此外，对于Combo型号：
- 检查清扫辊和边刷有无磨损、异物以及被带子缠住。
- 拉出、清空并清洁粗污物蓝。

每周

● 频繁使用时，至少每周给电池连续完全充电一次。

每月一次

- 当设备临时停机时（存放）：对电池进行平衡充电。

- 检查电池电极是否有氧化，必要时刷掉氧化层。注意确保连接电缆牢固。

- 清洁污水箱和罩盖之间的密封件，检查密封性，必要时更换。

- 如果使用非免保养型电池，则检查电池的酸液密度。

- 仅 R 清洁头：清洁毛刷通道。

- 较长时间停机时，只有给电池完全充电后，才能存储设备。每月至少给电池完全充电一次。

此外，对于Combo型号

- 检查拉线和活动部件的灵活性。

- 检查清扫装置密封条的调整和磨损情况。

每季度一次

仅限Combo型号：

1. 检查清扫装置中传动带（V型皮带和圆形皮带）的张力、磨损情况和功能。

每年一次

- 让客服进行规定的检修。

安全检查/保养合同

可以与您的经销商协议定期的安全检查或签订保养合同。请与我们协商。

保养工作

清洁污水箱

1. 通过显示屏用信息按钮设置程序 水箱冲洗。

2. 打开污水箱清洁口的盖了。

3. 用清水冲洗污水箱。

4. 清洁清洁口的边缘。

5. 再次关上污水箱清洁口的盖子。

提示

也可以使用其他水源进行清洁。

翻转或更换吸水胶条

吸水胶条用旧之后，必须翻转或更换吸水胶条。

提示

可翻转吸水胶条 3 次，直到所有 4 个边缘均已磨损。 1. 打开偏心杆（2x）。

1. 取下吸水扒。

图 V

① 削刮胶条

②紧固带

③偏心杆（2x）

④紧固封盖

1. 打开紧固封盖。

2. 拆下紧固带

3. 移除削刮胶条。

4. 将翻转后的或新的吸水胶条按到吸水扒内置件的栓钉上。 图 W

①紧固带

②削刮胶条

1. 系上紧固带。

2. 装入吸水扒

3. 关闭偏心杆 (2x)。

更换刷辊

1. 滑动搭板。 图 Z

①搭板

1. 打开削刮胶条侧门。

① 削刮胶条侧门

1. 向上翻转黄色锁扣。 图 AA

①锁扣

②安全挡板

1. 翻开安全挡板。

2. 拆下毛刷固定板。

3. 取下制辊。

4. 装入新的刷辊。

提示

装入刷辊时，确保其插在毛刷通道中的插脚上。

图AB

①插脚

1. 再次插上毛刷固定板。

2. 关闭安全挡板。

3. 将锁扣向下旋入挂钩。

4. 合上削刮胶条侧门。

在相对置一侧重复该过程。

更换削刮胶条

图 AG

①搭板

② 割刮胶条侧门

1. 滑动搭板。

2. 打开削刮胶条侧门。

3. 拧出螺栓(6x)。

图 AH

1. 更换削刮胶条。

2. 重新装上螺栓 (6x)。

3. 再次关闭削刮胶条支架。

更换刷盘。

1. 滑动侧门上的搭板。 图 AF

①弓形件

1. 打开削刮胶条侧门。

2. 向下按压弓形件

3. 将刷盘从清洁头下方侧面拉出。

4. 将新的盘刷放到清洁头下方，向上按压并且使其卡入。

5. 再次合上削刮胶条侧门

侧刷板的附加保养工作

清洁毛刷

1. 顺时针转动毛刷，直到刷架弹簧朝正前方。

2. 将刷架弹簧拉开。

图 AQ

①刷架弹簧

毛刷从支架上掉出

1. 检查毛刷是否有异物（如胶带或薄膜）。

2. 用流水清洗毛刷

3. 拉开刷架弹簧，装入毛刷。

检查毛刷是否磨损

如果刷毛长度与黄色指示器刷毛的长度相同，说明毛刷已经磨损。

1. 更换毛刷（参见 更换毛刷）。

更换毛刷

1. 顺时针转动毛刷，直到刷架弹簧朝正前方。

2. 将刷架弹簧拉开。

图 AQ

①刷架弹簧

毛刷从支架上掉出。

1. 装上新毛刷。

2. 拉开刷架弹簧，装入毛刷。

更换削刮胶条

1. 扩出螺栓 M6 x 12 (6x)。 图 AR

①螺栓 M6 x 12

②固定板

1. 拆下固定板和削刮胶条。

2. 将新的削刮胶条放在固定板上。

3. 用螺栓 M6 x 12 (6x) 将固定板固定。

Combo 型号的附加保养工作

△ 危险

挤压和剪切伤害危险！

皮带传动装置运行时有挤压和剪切伤害危险。

在保养工作结束后重新投入运行之前，必须关闭清扫装置的罩盖并锁定。

检查传动带

1. 将预扫装置的罩盖向前折叠。

图K

1. 卸下防护板上的 4 个螺栓。

2. 拆除防护板

3. 检查抽吸涡轮机的皮带是否磨损和正确安装。图 L

①预扣装置抽吸涡轮机皮带

②清扫辊驱动装置皮带（在金属盖板下）

1. 检查清扫辊驱动装置的皮带是否磨损和正确安装。

检查清扫装置密封条

1. 将设备放置在平坦的地面上。

2. 将程序选择开关设置为“0”。

3. 用楔块固定设备以防溜车。

4. 拆下两侧的垃圾容器。

前部密封条

1. 松开螺母 (5x)。

图R

设计后密封条的离地距离时，确保其向后拖尾 5-10mm。 图 S

1. 如磨损，请更换密封条。

2. 拆卸清扫辊（见章节 更换清扫辊）。

3. 松开螺母 (7x)。

图R

①螺母

1. 装入新的密封条。

12.拧紧螺母(7x)。

侧面密封条

1. 松开固定螺母。

图U

1. 通过插入 1-2 mm 厚的垫片来调整离地距离。

2. 对齐密封条。

16.拧紧螺母

1. 安装清扫辊。

更换滤尘器

图 AC

①滤尘器外壳罩盖

②螺栓

③法兰

1. 通过向内转动将清扫装置罩盖的锁紧装置松开。

2. 打开清扫罩盖

3. 取下滤尘器外壳罩盖。

4. 卸下螺栓 (2x)。

5. 逆时针转动法兰，取出滤尘器轴承。

6. 取出滤尘器

7. 装入新的滤尘器，使正面钻孔朝向从动件。

8. 再次装入滤尘器轴承，顺时针旋转并拧紧。

9. 放上罩盖并压紧。

10. 关闭清扫装置的罩盖

11. 通过向外转动固定罩盖的锁紧装置。

更换边刷

1. 拧出螺栓 (3x)。

图AE

①螺栓

1. 拆下边刷

2. 推上新的边刷。

3. 拧入 3 个螺栓并拧紧。

更换清扫辊

图X

①盖板

②螺栓

③垃圾容器

1. 拉出垃圾容器。

2. 拧出螺栓。

3. 向上翻转金属盖板并将其取下。

图Y

①拉线

②摆臂轴承螺栓

③盖板

④摆臂

⑤盖板螺栓

1. 取下拉线。

2. 拧出摆臂轴承螺栓。

3. 拔下摆臂

4. 拧出盖板上的两个螺栓，取下盖板。

5. 拆下清扫辊

6. 装入新的清扫辊。

7. 按照相反的顺序组装清扫装置。

8. 校准拉线。

防冻保护

如果有霜冻风险：

1. 清空清水箱和污水箱。

2. 将设备存放在有防冻保护的空间内。

故障时的帮助

△ 危险

设备意外启动有致伤危险！

设备意外启动会对在设备上工作的人员造成伤害。

在设备上进行所有工作之前，务必拔出智能钥匙。

在进行任何工作之前，务必将充电器的电源插头从插座中拔出。

在进行任何工作之前，请断开电池插头。

警告

活动部件有致伤危险！

关机后，抽吸涡轮机、边刷和过滤器清洁装置会继续运行。

在各部件停止之前，不要对设备进行任何操作。

1. 排放污水。

2. 排出剩余的清水。

提示

如果无法通过以下提示排除故障，请联系客服。

更换保险丝

操作员只能更换具有以下数值的汽车扁平保险丝：

- 5A - 控制和应急电源

- 20A - 每个行程/附件模块供电

- 50A - 行程/清洁模块 3 (Combo 型号)

注意

控制器损坏！

保险丝更换不当可能会导致控制器损坏。

仅允许由客户服务部门更换损坏的磁极保险丝。如果磁极保险丝损坏，客户服务部门必须检查操作条件和整个控制器。

控制器位于控制台下方。如要接触保险丝，必须将脚部空间左侧的盖板卸下。

提示

保险丝分配可以在盖板内侧找到。

图AD

①盖板

1. 拧出螺栓 (3x)。

2. 卸下盖板

3. 更换保险丝。

4. 装上盖板。

显示屏显示故障

如果显示屏上显示故障，请按以下步骤操作：

● 数字代码形式的故障显示

如果出现带有数字代码的故障，请首先重置故障（设备）：

a 将程序选择开关设置为 “0”。

b 等待至显示屏关闭。

c 将程序选择开关设置为上一个程序。

仅当故障再次发生时，才能按照指定的顺序执行适当的补救措施。在该过程中，程序选择开关必须设置为“0”，并且智能钥匙已拔下。

d 如果无法排除故障，请致电客户服务部门并提供故障信息。

- 文本形式的故障显示

a 按照显示屏上的指示进行操作。

b 通过按下信息按钮确认故障。

提示

下表中未列出的故障信息表示操作人员无法排除的故障。在这种情况下，请致电客户服务部门。

座椅开关打开!1.松开油门踏板。	2.按照正确的体重调节驾驶员座椅。3.短暂离开驾驶员座椅,以便控制器能够检查座椅接触开关的功能。4.在驾驶座椅上完全坐下。
松开油门踏板!1.松开油门踏板。
无行驶方向!1.请联系客户服务部。
给电池放电!1.给电池充电。
电池电压不被允许!1.联系客户服务部
清水箱已空!1.补充加注清水箱。
未达到毛刷压力!1.检查毛刷是否磨损	必要时更换。2.检查清洁头的功能:降下、提升。
污水已满!1.清空污水箱。
制动器损坏!1.请勿操作设备。	2.联系客户服务部
行驶电机过热!冷却阶段1.将安全开关	调至“0”位置。2.让设备至少冷却15分钟。3.如果再次出现这种情况,请联系客户服务部
喇叭损坏!1.请联系客户服务部。
刷头CPU过热!冷却阶段1.将安全开关	调至“0”位置。2.让控制器至少冷却5分钟。3.在粗糙地面上显著降低毛刷压力。4.如果再次出现这种情况,请联系客户服务部。
毛刷驱动装置过载!1.降低毛刷压紧	压力。2.检查是否有异物(如胶带、木块)堵塞毛刷。
无行驶方向!1.关闭设备。
	2.前后推动行使方向开关几次。3.接通设备。4.如果错误仍然存在,请联系客户服务部。

显示屏不显示故障

设备无法启动1.插入电池插头。	2.将安全开关调至“1”。3.插入智能钥匙。4.检查保险丝F1,必要时更换(见章节更换保险丝)。5.检查电池,必要时充电。
用水量不充足1.检查净水液位,必要时	将水箱完全注满,以排出空气。2.检查软管是否阻塞,必要时清洁。3.取出净水过滤器并清洗。4.打开清水球阀。
抽吸功率过小1.关闭污水排放软管上的盖子。	2.清洁污水箱和罩盖之间的密封件,检查密封性,必要时更换。3.清洁涡轮机过滤器。4.清洁吸水扒上的吸水胶条,必要时更换。5.检查抽吸软管是否阻塞,必要时清洁。6.检查抽吸软管是否密封,必要时更换。7.检查吸水扒的设置。
清洁效果不理想1.设置适合于清洁任务的清洁程序。	2.使用适合于清洁任务的毛刷。3.使用适合于清洁任务的清洁剂。4.调低速度。5.调节压紧压力。6.调节削刮胶条。7.检查毛刷是否磨损,必要时更换。8.检查出水量。
毛刷不转1.降低压紧压力。	2.检查是否有异物卡住刷子,必要时清除异物。
可选的轮廓标志灯和/或工作灯不亮1.检查保险丝F3,必要时更换(见章节更换保险丝)。
错误K1/109	1.关闭设备。2.等待一分钟。3.再次接通设备。

Combo 其他故障

设备不能正常清扫1.检查清扫辊和边刷的磨损情况,必要时更换。2.如果清扫辊不转,请检查传动带,必要时清洁。3.检查粗污物挡板的功能。4.检查密封条是否磨损,必要时调整或更换。
清扫装置会产生粉尘云1.清空垃圾容器。2.检查清扫装置抽吸涡轮机的传动皮带。3.检查抽风机上的密封套。4.检查滤尘器,必要时清洁或更换。5.检查过滤器合密封件。6.检查密封条是否磨损,必要时调整或更换。
清扫边缘区域时的清洁效果不足1.检查边刷的高度设置,必要时调整。2.更换边刷。

技术数据

			B 260 RI(R100)	B 260 RICombo (R100)	B 260 RI(R 120)	B 260 RICombo (R 120)	B 260 RI(D100)	B 260 RICombo (D100)
概述
行驶速度(最大)km/h 10 10 10 10 10 10
运输速度km/h 10 10 10 10 10
倒退速度度				k	m	/	h	6
最大行驶速度为10km/h时平地上的允许制动距离	m	1,9	1,9	1,9	1,9	1,9	1,9	1,9
使用时间取决于刷头、毛刷压紧压力和地面粗糙度	h	5	4,5	5	4,5	5	4,5	4,5
理论清洁面积效率m	2h	10000	10000	12000	12000	10000	10000	10000
带有侧刷板的理论区域覆盖效率	m^2/h	11200	---	---	---	11200	---	---
带2个边刷的理论清洁面积效率	m^2/h	11500	11500	13400	13400	11500	11500	11500
带刷头的实际清洁面积效率	m^2/h	7000	7000	8400	8400	7000	7000	7000
污水箱/污水箱容量	l	260	260	260	260	260	260	260
粗污染物容器容积126263232---
清洁剂箱(Dose选项)	1101010101010
清洁剂的剂量范围(从-到)	%	0-3	0-3	0-3	0-3	0-3	0-3	0-3
最小加水量	1/min	0,9	0,9	0,9	0,9	0,9	0,9	0,9
最大加水量	1/min	999999
最大表面压力(包括驾驶员、水)	N/mm2	1,33	1,33	1,33	1,33	1,33	1,33	1,33
设备性能
额定电压	V	36	36	36	36	36	36	36
电池容量	Ah	630	630	630	630	630	630	630
平均功率消耗	W	7500	8900	7500	8900	7500	8900	8900
驱动电机功率	W	2200	2200	2200	2200	2200	2200	2200
抽吸电机功率	W	2x840	2x840	2x840	2x840	2x840	2x840	2x840
毛刷电机功率	W	2x 1100	2x 1100	2x 1100	2x 1100	2x 1100	2x 1100	2x 1100
电池电量耗尽时的充电时间	h 10 10 10 10 10 10
清扫绳驱动装置功率	W	---	600	---	600	---	600	600
边刷(选项)功率	W	110	110	110	110	110	110	110
清扫装置抽吸涡轮机功率	W	---	600	---	600	---	600	600
吸尘
抽吸功率,空气量	1/s	28 x 2	28 x 2	28 x 2	28 x 2	28 x 2	28 x 2	28 x 2
抽吸功率,真空	kPa (mbar)	14 (140)	14 (140)	14 (140)	14 (140)	14 (140)	14 (140)	14 (140)
滤尘器过滤面积	m^2	---	4	---	4	---	4	4
涡轮机/吸水抓真空度	kPa (mbar)	22/11 (220/110)	22/11 (220/110)	22/11 (220/110)	22/11 (220/110)	22/11 (220/110)	22/11 (220/110)	22/11 (220/110)
清洁刷
刷子直径	mm	160	160	160	160	510	510	510
毛刷长度	mm	914	914	1118	1118	---	---	---
刷子转速	1/min	1250	1250	1250	1250	140	140	140
侧刷板毛刷转速	1/min	140	---	---	---	140	---	---
侧刷板毛刷直径	mm	300	---	---	---	300	---	---
清扫辊直径	mm	---	285	---	285	---	285	285
清扫辊宽度	mm	---	710	---	710	---	710	710
清扫辊速度	1/min	---	610	---	610	---	610	610
边刷直径	mm	450	450	450	450	450	450	450
尺寸
长度	mm	1925	2560	1925	2560	1925	2560	2560
宽度(不包括吸水扒)	mm	1040	1040	1040	1040	1040	1040	1040
宽度(带吸水扒)	mm	1140	1140	1340	1340	1140	1140	1140
高度	mm	1565	1565	1565	1565	1565	1565	1565
高度(带顶篷,轮廓标志灯)	mm	2200	2200	2200	2200	2200	2200	2200
带侧刷板的工作宽度	mm	1120	1120	1120	1120	1120	1120	1120
包括侧扫帚的工作宽度	mm	1150	1180	1340	1340	1150	1180	1180
最小装备的转弯半径(180°)	mm	2120	2950	2120	2950	2120	2950	2950
电池盒尺寸(长x宽x高)	mm	840 x 625 x 520	840 x 625 x 520	840 x 625 x 520	840 x 625 x 520	840 x 625 x 520	840 x 625 x 520	840 x 625 x 520

		B 260 RI(R100)	B 260 RICombo (R100)	B 260 RT(R 120)	B 260 RTCombo (R 120)	B 260 RT(D100)	B 260 RTCombo (D100)
前轮宽度 mm 132 132 132 132 132 132
前轮,直径(外部) mm 300 300 300 300 300 300
后轮宽度 mm 108 108 108 108 108 108
后轮,直径(外部) mm 375 375 375 375 375 375
重量
允许的总重 kg 1840 2020 1840 2020 1840 2020
运输重量(含 630Ah 电池,75 kg 司机,中等大小的 kg 1460 1944 1460 1944 1460 1944 则头)
重量,运行就绪(含电池和装满的水箱) kg 1641 1845 1641 1845 1641 1845
清洁刷接触压力 kg 150 150 150 150 130 130
清洁刷接触压力 g/cm	2	210 210 168 168 42 42
单位面积负荷(包括驾驶员和满清水箱)
清扫装置轮子的单位面积负荷 N/cm	2	--- --- --- --- --- ---
单位面积负荷,前轮 N/cm	2	207 207 207 207 207 207
单位面积负荷,后轮 N/cm	2	60 60 60 60 60 60
工厂交付的非车载充电器
电线长度 mm 3000 3000 3000 3000 3000 3000
电压 V 230 230 230 230 230 230
频率范围 Hz 50/60 50/60 50/60 50/60 50/60 50/60
尺寸	mm	420 x 260 x 115	420 x 260 x 115	420 x 260 x 115	420 x 260 x 115	420 x 260 x 115	420 x 260 x 115
重量	kg 10 10 10	10 10 10
防护等级		IP 21 IP 21 IP 21 IP 21 IP 21 IP 21
插头类型		Schuko	Schuko	Schuko	Schuko	Schuko	Schuko
充电电流	A	65	65	65	65	65	65
环境条件
最高环境温度	°C	40 40 40 40 40 40
最低环境温度	°C	5	5	5	5	5	5
最高水温 °C	60 60 60 60 60 60
斜坡
最大坡度(在运输行程中)	% 15 10 15 10 15 10
最大坡度(在刷洗模式下)	% 15 10 15 10 15 10
最大短期坡度(最多 10 m)	% 25 25 25 25 25 25
根据 EN 60335-2-72 标准测得的数值
总振动值 m/s	2	0,41 0,41 0,41 0,41 0,41 0,41
机械臂总振动值 m/s	2	0,4 0,4 0,4 0,4 0,4 0,4
座椅面总振动值 m/s	2	0,1 0,1 0,1 0,1 0,1 0,1
手臂振动值,不确定度 K	m/s2	0,2 0,2 0,2 0,2 0,2 0,2
座椅振动值,不确定度 K	m/s2	0,1 0,1 0,1 0,1 0,1 0,1
声压级	dB(A)	73 73 73 73 73 73
不确定度 KpA	dB(A)	333333
声功率级 LWA + 不确定度 KWA	dB(A)	94 94 94 94 94 94
防护等级		IPX3 IPX3 IPX3 IPX3 IPX3 IPX3
侧刷板
功率	W	260	260	260	260	260	260
压紧压力 kg 9,7 9,7 9,7 9,7 9,7 9,7
压紧压力 N/mm	2	0,00239	0,00239	0,00239	0,00239	0,00239	0,00239

保留技术更改的权利。

欧盟一致性声明

我们在此声明，基于其设计和结构以及我们投入市场的款型，下述机器满足欧盟指令的相关基本安全健康要求。如果在没有与我方协商的情况下更改机器，本声明失效。

产品：着地式洗地机

签署人受董事会的委托并且全权处理相关事宜。

일반 지시 사항
