B 110 R Bp Pack - 自动洗地机 Kärcher - 免费用户手册

产品类型	专业自动洗地机
品牌及型号	凯驰 B 110 R Bp Pack
尺寸（长×宽×高）	1640×740×1310毫米
空载重量	480千克
总允许重量	650千克
清水箱容量	110升
污水箱容量	110升
额定电压	24伏
电池容量（5小时）	170或285安时（AGM/凝胶）
工作速度	6千米/小时
工作宽度（根据刷子）	650毫米（R65）或750毫米（R75）
带侧刷工作宽度	850毫米（R75版本）
清洁程序	运输、经济、正常、强力、仅刷洗、仅吸水、抛光
洗涤剂配比	0.25%至3%
可调水流量	0.15至5.7升/分钟
最大刷子压力	736牛（75千克）
工作最大倾斜度	10%
噪音水平（正常）	63.6分贝(A)
防护等级	IPX3
配比系统	剂量（选配）或手动
智能钥匙	黄色（操作员）和灰色（主管）
显示屏	参数及信息显示
内置充电器	是，100-240伏，50-60赫兹，28安

常见问题 - B 110 R Bp Pack Kärcher

如何启动设备？

坐在座椅上，插入智能钥匙，将安全开关置于“1”，然后将程序选择器转到所需功能。轻轻踩下加速踏板。

如何调节水配比？

使用信息按钮导航到水配比参数。您可以选择恒定或与速度成比例的配比。数值可在0%到100%之间调节，对应0至5.7升/分钟的流量。

吸力不足怎么办？

检查污水箱是否已满，清洁绒毛过滤器和吸水胶条。确保排水软管盖关闭且吸水耙调整正确。

如何充电？

将设备停放在通风良好的地方。对于外部充电器，拔下设备侧的电池插头并连接到充电器。对于内部充电器，插入电源线。充电大约需要10-15小时。

使用哪些洗涤剂？

仅使用凯驰推荐的洗涤剂，不含氯、溶剂、盐酸或氢氟酸。例如：RM 746, RM 756, RM 780。请勿使用高泡沫洗涤剂。

如何更换刷子？

对于滚刷（R型头），抬起刷头，取下更换手柄和轴承盖，然后取出刷子。对于盘刷（D型头），使用更换踏板。当刷毛达到10毫米时更换。

最大允许倾斜度是多少？

工作时，坡度不得超过10%。对于短距离运输或装载（最长10米），倾斜度可达22%。切勿在斜坡上转弯。

如何排放污水？

从固定夹中取出排水软管，打开盖子，将末端降低到排水装置上方。按压末端以调节流量。排空后用清水冲洗水箱。

如果屏幕显示“电池电量不足！”怎么办？

将程序选择器转到“运输”位置，沿最短路径将设备驶向充电器，避开斜坡。如果设备无法移动，请就地充电或解锁制动器以推动设备。

如何进行日常维护？

每次使用后，排空污水，冲洗水箱，清洁粗杂质过滤器、吸水胶条和刷子。检查磨损情况。必要时充电。有关详细的维护间隔，请参阅手册。

用户手册 B 110 R Bp Pack Kärcher

在您第一次使用设备之前，请先阅读本操作说明书原件和所

附的安全提示，并遵守。

为日后使用或其他所有者使用方便请妥善保管两份手册。

功能

本洗地吸干机用于对平整地面进行湿式清洁或抛光。

本设备可通过调节水量和清洁剂用量应对各种清洁任务。清洁剂剂量可通过箱中的加入量或通过计量装置（选配“清洁剂盒”）进行调整。

毛刷冲水速度可选择为与速度相关亦或保持匀速。

工作宽度和清水箱及污水箱的容量（请参见“技术数据”一章）可实现有效的清洁，同时获得较长的使用寿命。

本设配有行驶驱动装置。

提示

本设备可以根据相应的清洁任务装备不同的配件。查阅本公司产品目录或访问我们的网站 www.kaercher.com。

按规定使用

本设备适用于商业和工业使用，例如酒店、学校、医院、工厂、商店、办公室或租赁业务。务必按照本使用说明书的说明使用本设备。

- 本设备只允许用于清洁对潮湿和抛光不敏感的光滑地面。

- 本设备仅供室内使用。

- 工作温度范围为 +5^ C 至 +40^ C 。

- 本设备不适于清洁冰冻地面（例如冷库）。

- 该设备适用于最大水深 1cm 。如果有超过最大水深的危险，请勿进入该区域。

- 使用充电器或电池时，仅允许使用本说明书认可的组件。使用其它组合须经充电器和/或电池供应商确认。

- 本设备不适用于清洁公共交通路面。

- 木设备不得在对压力敏感的地面上使用。要注意考虑地面允许的单位面积负荷。技术数据中规定了设备的单位面积负荷。

- 本设备不适于在有爆炸危险的环境中使用。

- 本设备允许在最大坡度以下的平面上运行（请参见“技术数据”一章）。

环境保护

包装材料可以回收利用。请按照环保要求处理包装。

电气和电子设备含有宝贵的可再利用的材料以及诸如电池、蓄电池或油等若使用不当或处理错误会对人体健康

和环境造成潜在性危险的组成部分。为了设备按规定运行，需要这些组件。用符号标记的设备不得与生活垃圾一同处理。

内部材料提示 (REACH)

最新的内部材料信息请您在如下链接中查找：www.kaercher.com/REACH

附件和备件

只允许使用原厂附件和备件，它们可以确保设备安全无故障地运行。

关于附件和备件的信息参见

www.kaercher.com.

供货范围

打开包装时请检查产品是否齐全。附件缺失或运输损坏时，请通知您的经销商。

安全提示

首次使用本设备前，请注意仔细阅读本使用说明书以及随附的毛刷清洁设备安全提示手册（编号 5.956-251.0），然后按其操作。

本设备允许在具有限定坡度的平面上运行（参见“技术数据”章节）。

警告

设备可能会翻倒

受伤危险

只能在不超过允许坡度的平面上运行设备（请参见“技术数据”章节）。

警告

错误操作会导致事故危险

可能导致人员受伤。

必须正确指导操作人员使用本设备。

只有在护罩和所有盖罩都关闭后，才允许运行本设备。

安全装置

△ 小心

安全装置缺失或被改动过

安全装置用于保护您的安全。

不得变更或不用安全装置。

安全开关

如需立即停用所有功能：将安全开关调至“0”位置。

- 安全开关关闭时，设备会剧烈制动。

- 安全开关直接作用于所有设备功能

座椅开关

如果操作人员在作业运行期间或者驾驶期间离开座椅，则座椅开关会在短暂延迟后关闭行进马达。

设备上的标志

注意

损坏危险

水会损坏抽吸涡轮机。

请勿向此开口中注水或洒水。

△小心

烫伤危险

带有此标志的组件在运行中会变热。

请勿触摸以此种方式标记的组件。

在使用设备之前，请先让这些组件冷却。

△危险

事故危险

在斜坡上高速行进时，倾翻的危险增加。

请缓慢上下坡。

不要在下坡时转弯。

快速行驶时，避免大转向角的急转弯。

警告提示图标

使用蓄电池时请遵守下列警告提示：

请遵守蓄电池使用说明中、蓄电池上以及本操作说明书中的提示。

佩戴护目镜。

使儿童远离酸液和蓄电池。

存在爆炸危险

严禁有火、火花、明火，严禁吸烟。

腐蚀危险

实施急救。

警告提示

废弃处理

不得将蓄电池扔进垃圾筒内。

设备说明

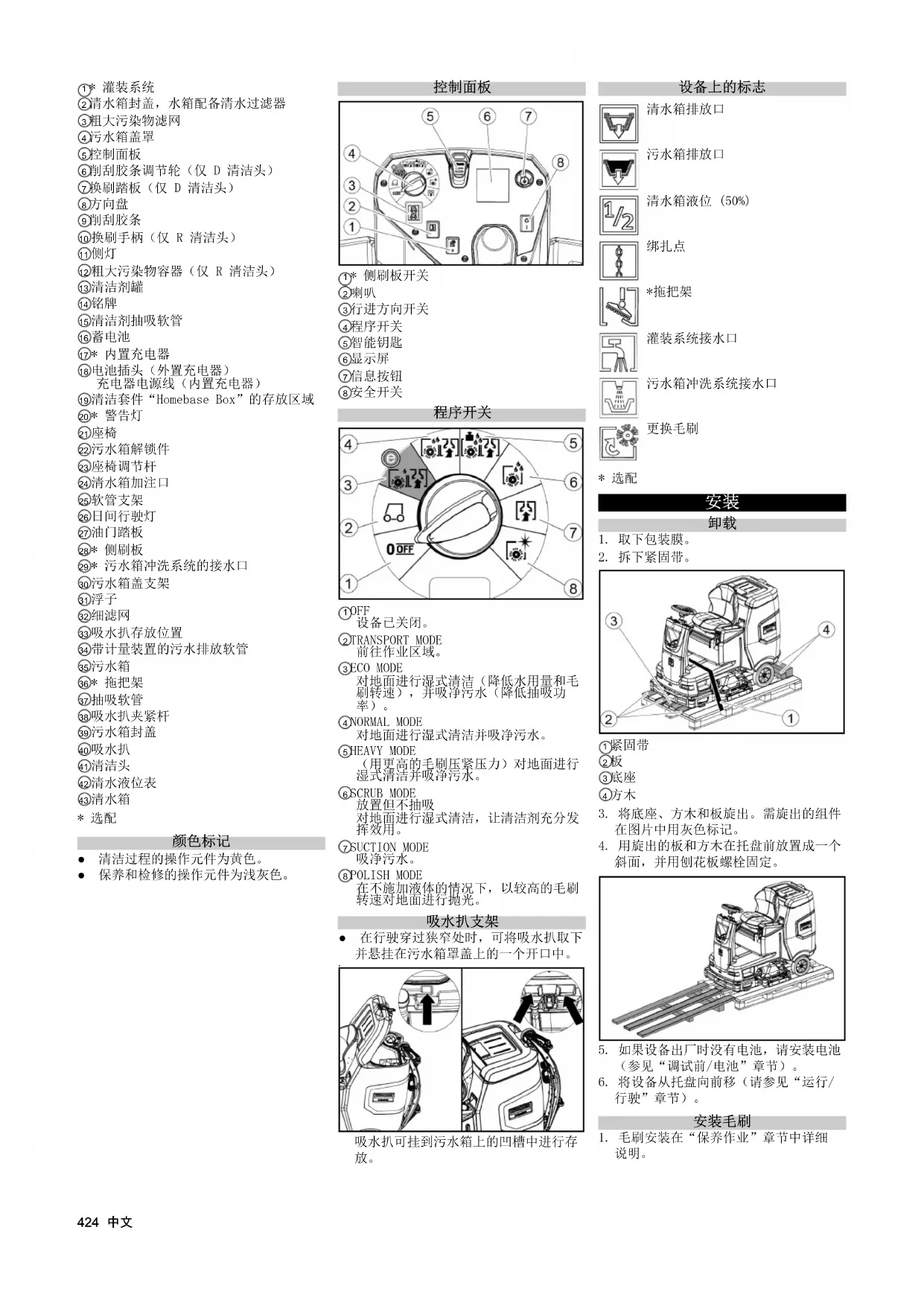

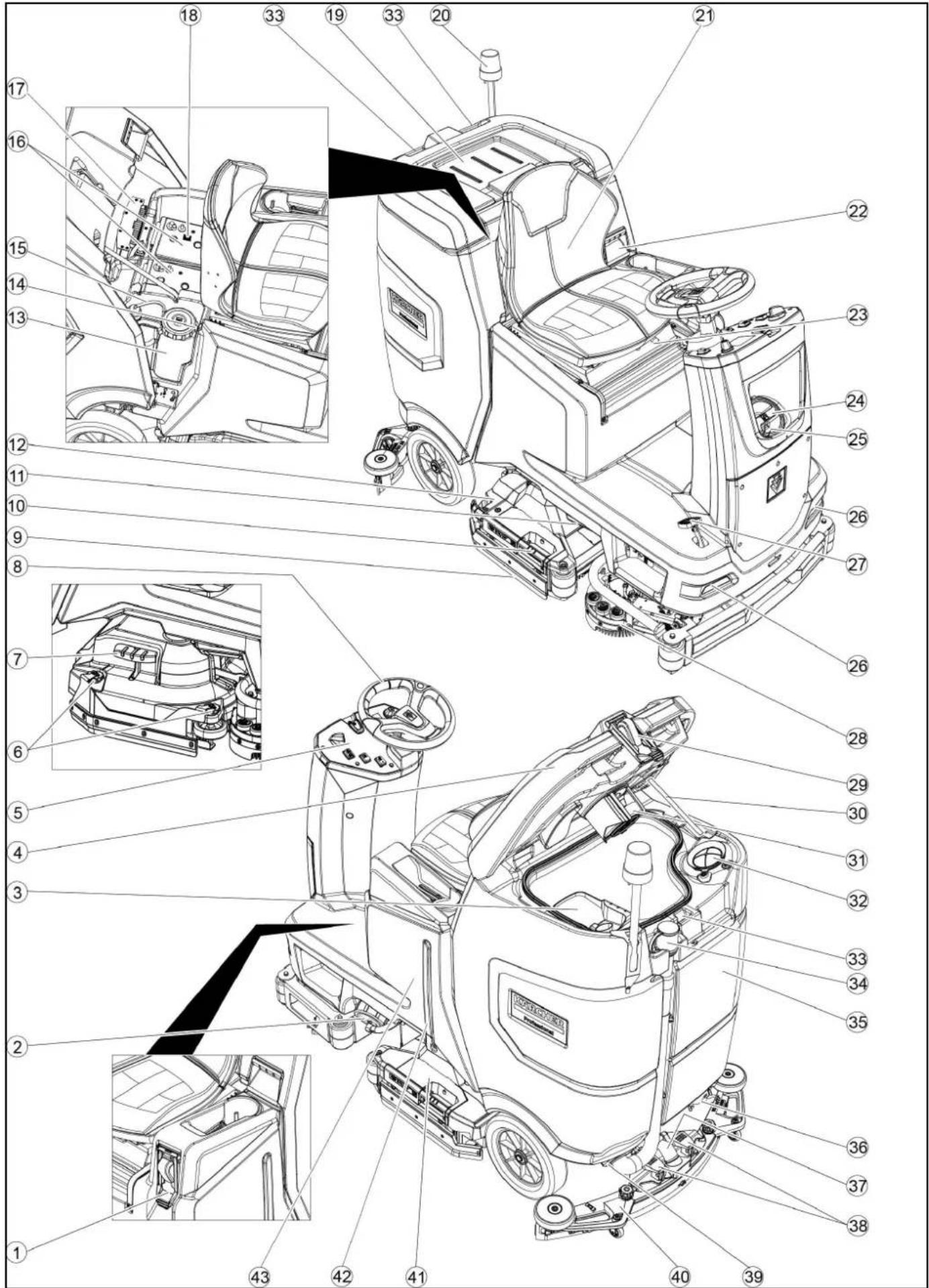

设备概览

对地面进行湿式清洁（降低水用量和毛刷转速），并吸净污水（降低抽吸功率）。

④NORMAL MODE

对地面进行湿式清洁并吸净污水。

⑤HEAVY MODE

（用更高的毛刷压紧压力）对地面进行湿式清洁并吸净污水。

⑥SCRUB MODE

放置但不抽吸

对地面进行湿式清洁，让清洁剂充分发挥效用。

⑦SUCTION MODE

吸净污水。

⑧POLISH MODE

在不施加液体的情况下，以较高的毛刷转速对地面进行抛光。

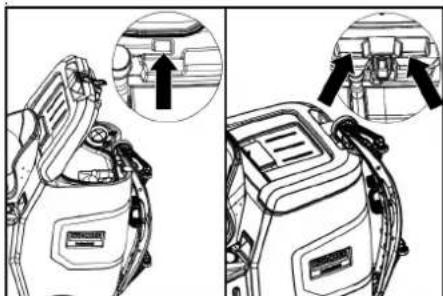

吸水扒支架

- 在行驶穿过狭窄处时，可将吸水扒取下并悬挂在污水箱罩盖上的一个开口中。

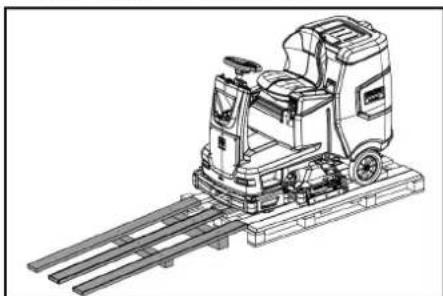

1. 将底座、方木和板旋出。需旋出的组件在图片中用灰色标记。

2. 用旋出的板和方木在托盘前放置成一个斜面，并用刨花板螺栓固定。

1. 如果设备出厂时没有电池，请安装电池（参见“调试前/电池”章节）。

2. 将设备从托盘向前移（请参见“运行/行驶”章节）。

安装毛刷

1. 毛刷安装在“保养作业”章节中详细说明。

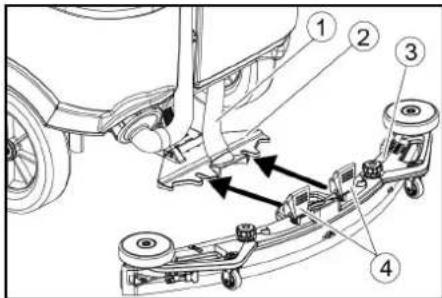

安装吸水扒

1. 向上转动两个夹紧杆。

①抽吸软管
②吸水扒悬挂装置
③吸水扒
④夹紧杆

1. 将吸水扒装入吸水扒悬挂装置中。

2. 向下转动两个夹紧杆。

蓄电池

推荐电池组

说明 订货号	容积	(m3)*	气流 (m3/h)**
170 Ah - 免保养型, AGM	4.039-352.7	2.4 1.0
180 Ah - 免保养型, Gcl	4.039-354.7	3.8 1.6
285Ah - 免保养型, AGM	4.039-353.7	12.6 5.1

* 电池充电室的最小容积
** 电池充电室与环境之间的最小气流

放入电池组并连接妥当

△ 小心

拆卸和安装电池

机器位置不稳定

拆卸和安装电池时，注意机器位置是否安稳。

注意

接错电极

电子控制设备损坏

连接电池时，注意确保电极正确。

注意

深度放电

损坏危险

运行设备前先给电池充电。

1. 排放污水。
2. 解锁污水箱并向后转动。
3. 将电池放入设备。

55 85 70 1 2 1 2 55

170 Ah, 4.039-352.7

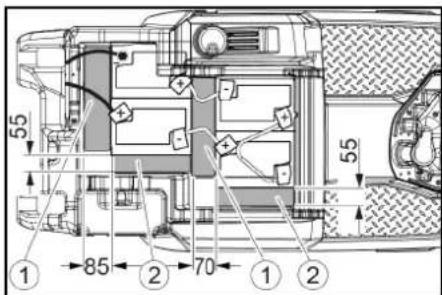

①间隔保持条 310x85x70 mm

②间隔保持条 240x55x30 mm

85 70 ① ①

180 Ah, 4.039-354.7

①间隔保持条 310x85x70 mm

47 47 47 1 47 1 47 47

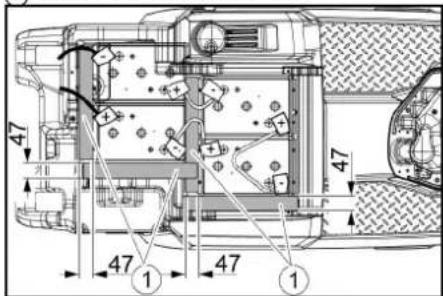

285 Ah, 4.039-353.7

①间隔保持条 345x60x47

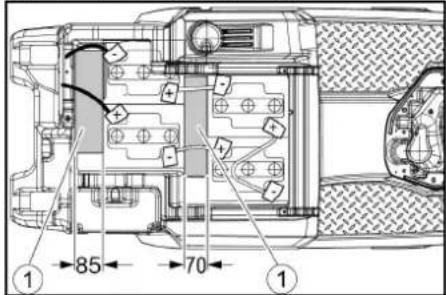

1. 如图中所示，在电池和设备之间的位置处插入间隔保持条。
2. 将电极与连接电缆相连接。
3. 将连接电缆卡入尚未接线的电池（+）和(-）电极上。

提示

使用 170 Ah 4.039-352.7 电池组时，请使用绝缘极螺栓将连接电缆固定在负极上。

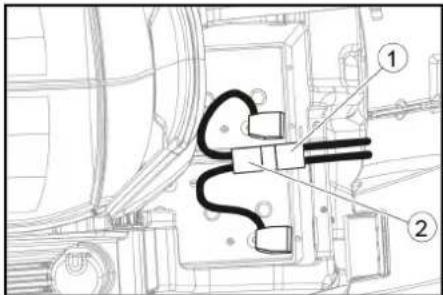

1. 连接设备侧电池插头与电池侧电池插头。
2. 向前转动污水箱并将其关闭。

拆卸电池

⚠ 小心

拆卸和安装电池

机器位置不稳定

拆卸和安装电池时，注意机器位置是否安稳。

1. 将安全开关调至“0”位置。
2. 排放污水。
3. 解锁污水箱并向后转动。
4. 拔下电池插头。
5. 将电缆与电池负极断开。
6. 将剩余电缆与电池断开。
7. 取出电池
8. 根据现行规定回收处理废旧电池。

投入运行

给蓄电池充电

△ 危险

充电器的不当使用

电击

注意遵守设备型号铭牌上的电源电压和保险装置。

仅在干燥且通风充分的环境中使用充电器。 电池充电时会产生易燃气体

存在爆炸危险

只可在合适的空间内给电池充电。该空间必须达到与电池型号相应的最小容积以及空气交换最小气流（参见“推荐电池”）。

注意

在充电过程中，危险气体会在水箱下方聚积

存在爆炸危险

给免保养型电池充电前向上翻转污水箱。

平均充电时间约 10-15 小时。

在充电过程中不得使用设备。

提示

本设备配有一个深度放电保护装置，即如果达到了仍然允许的最低限度电量，则清洁刷电机和涡轮机关闭。

1. 将本设备直接驶至充电器，同时应避开斜坡。

外置充电器

注意

使用不适当的充电器

损坏危险

不要将充电器与设备侧电池插头相连接。仅使用与安装的电池型号相配的充电器。仔细阅读充电器制造商使用说明书，尤其是要注意遵守安全提示。

蓄电池 容量 充电器
4.039-352.7 170	Ah 6.654-	436.0
4.039-354.7 180	Ah 6.654-	434.0
4.039-353.7 285	Ah 6.654-	419.0

1. 解锁污水箱并向后转动。
2. 拔下设备侧电池插头。

1. 将电池侧电池插头与充电器连接。
2. 将充电器电源插头插入插座。
3. 根据充电器使用说明书中的说明进行充电。
4. 将设备侧电池插头与电池侧电池插头连接。
5. 向前转动污水箱并将其关闭。

内置充电器

1. 解锁污水箱并向后转动。
2. 将内置充电器的电源插头插入插座。 电池的充电状态显示在控制面板上的显示屏上。
3. 要结束充电过程，请从插座中拔出充电器的电源插头。
4. 向前转动污水箱。

免保养型电池（湿式蓄电池）

危险

在电池放电状态下补充加水

酸液溢出造成腐蚀危险，损坏衣物

处理电池酸液时，必须使用防护眼镜、防护服和防护手套。

遵守各项规定。

一旦酸液溅到皮肤或衣物上，就要立即用大量清水冲洗。

注意

使用加有添加剂的水

损坏的电池，无权要求保修

在给电池补充加水时，只能使用蒸馏水或去离子水（EN 50272-T3）。

不要使用第三方添加剂，即所谓的改良剂，否则保修失效。

1. 在充电过程结束前一个小时，添加蒸馏水。按照电池上的标记规定，注意遵守正确的酸液液位。
   充电过程结束时所有的电池必须鼓冷风。
2. 清除洒出的水。为此，请按照“维护和保养”章节中“清洁电池”部分中的说明进行操作。

运行

△ 危险

坠落物体

受伤危险

请勿将设备驶入操作人员有可能被坠落物体砸到的区域。

注意

运行中出现的情

受伤危险

发生危险时，将安全开关调至“0”位置。

推动设备

必须解锁制动器才能推动设备。

△ 危险

事故危险

解锁制动器后，制动器的功能将持续停止运转。

推动过程结束后，务必立即取出用于解锁的硬币。

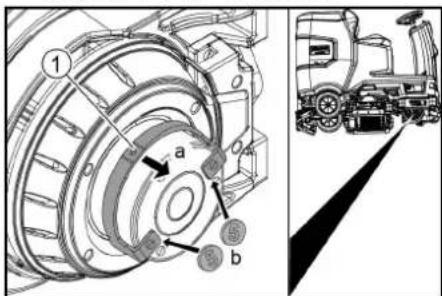

1. 将解锁杆从车轮上折合并固定。

1. 在杆的两个端部处，将硬币插入外壳和杆之间。
2. 释放解锁杆。
3. 推动设备。
4. 推动过程结束后立即重新取出两个硬币。

调节座椅

调节高度

1. 站至设备旁。
2. 抬起座椅后部。
3. 将前部座椅支架对准设备所需的高度。
4. 放低座椅后部。

调节位置

1. 操纵座椅调节杆，然后将座椅移至所需位置。
2. 松开座椅调节杆并卡入座椅。

接通设备

1.坐到驾驶员座位上。

2.插入智能钥匙。

3.将安全开关调至“1”位置。

4.将程序开关转动至所需功能。

5.如果显示屏上出现以下显示之一,将脚从油门踏板上移开,将安全开关调至“0”,然后执行必要的保养工作。

显示屏 操作
maintenance squeegee	清洁吸水扒。
maintenance brush head	检查毛刷是否磨损并进行清洁。
maintenance squeegee blade	检查吸水胶条的磨损和设置情况。
maintenance turbine filter	清洁细滤网。
maintenance fresh water filter	清洗清水过滤器。

1. 按压信息按钮。
2. 重置计数器以进行相应的保养（参见“灰色智能钥匙/重置保养计数器”）。

提示

如果未重置计数器，则每次接通设备时都会再次出现保养显示。

打开灯光

日间行驶灯

设备接通后，日间行驶灯将处于运行状态。

侧灯

一旦将程序开关设置为清洁程序，侧灯就会亮起。

检查手动制动器

△ 危险

手动制动器故障

事故危险

每次运行前，请先在平整地面上检查手动制动器的功能。

1. 接通设备。
2. 将行驶方向开关调至“前进”。
3. 将程序开关调至“TRANSPORT MODE”。

4. 轻踩油门踏板。
   必须能够听到制动器解锁的声音。设备必须在平面上略微滚动。

5. 松开油门踏板。

必须能够听到制动器落入的声音。

如果不是这种情况，请停止运行设备并致电客服。

行驶

△ 危险

无制动效果

事故危险

在使用本设备前，请务必检查手动制动器的功能。如果手动制动器无法运行，切勿使用本设备。

△ 危险

粗心驾驶

倾翻危险

在行驶方向和行驶方向的横向上只能在最大 10% 的斜坡上行驶。

切勿在上坡或下坡时转弯。

在弯道和潮湿地面上缓慢行驶。

设备只可在坚实地面上运行。

提示

在行驶时可以改变行驶方向。因此可通过前后移动多次对无光泽位置进行抛光。

1. 采取坐姿。
2. 插入智能钥匙。
3. 将安全开关调至“1”。
4. 将程序开关调至“TRANSPORT MODE”。

5. 通过控制台上的行驶方向开关调整行驶方向。

6. 踩下油门踏板来确定行驶速度。

7. 松开油门踏板。

设备停下。

发生过载时，驱动电机将断开。显示屏上出现故障信息。控制装置过热时，则将相应组件断开。

1. 让设备至少冷却 15 分钟。
2. 将程序开关调到 “OFF”，稍等片刻，然后设置为所需程序。

加注清水

用灌装系统加注清水

1. 将水管连接到灌装系统的连接接头上（最高水温 50^ C）。
2. 打开进水口。

3. 对设备进行监控，清水箱装满时，自动注水系统会停止进水。

4. 关闭进水管。

5. 拆下水管。

加注清水

1. 打开清水箱密封盖。

2. 加注清水（最高 50^ C），至加注管接头下缘。
   提示：加注时可以用软管支架固定住清水软管。

3. 关闭清水箱密封盖。

注入清洁剂

关于清洁剂的提示

警告

不合适的清洁剂

健康危险，设备损坏

仅限使用推荐的清洁剂。如使使用其他清洁剂，则营运方在运行安全性和事故危险上所承担的风险加大。

仅限使用不含氯、溶剂、盐酸和氢氟酸成分的清洁剂。

遵守清洁剂上的安全提示。

提示

不要使用大量起泡的清洁剂。

推荐的清洁剂

适用范围 清洁剂
所有防水地板的保养清洁 RM	746RM 756RM 780
光滑表面的保养清洁(例如花岗岩)	RM 755 es
工业地板的保养清洁、中间清洁和彻底清洁	RM 69 ASF
精细陶瓷瓷砖的保养清洁和彻底清洁	RM 753
卫浴瓷砖的保养清洁 RM 751
所有耐碱地面(例如 PVC)的除渣	RM 752
油毡地面除渣 RM 754

用计量装置注入清洁剂

仅选配清洁剂盒的型号：

在到达清洁头的过程中通过计量装置将清洁剂添加到清水中。

1. 解锁污水箱并向后转动。
2. 向清洁剂罐中注入清洁剂。
3. 向前转动污水箱。

提示

用计量装置最多可添加 3% 的清洁剂。如果剂量较高，则须将清洁剂添加到清水箱中。

向清水箱添加清洁剂

1. 向清水箱添加清洁剂。

提示：清水箱加注口盖可用于计量清洁剂。其内侧刻有刻度。

设置参数

1. 将程序开关设置到所需的清洁程序。
2. 旋转信息按钮，直至显示所需参数。
3. 按压信息按钮。 设定值闪烁。
4. 旋转信息按钮，设定所需的值。
5. 按压信息按钮，确认更改设置，或等待10秒钟后自动采用该设定值。

黄色智能钥匙

黄色智能钥匙有权限控制清洁任务所需的功能。

设备中预设了不同清洁程序的参数。根据黄色智能钥匙的权限可更改各参数。 参数设置的显示文本基本是明确易懂的。 参数 “FACT”（仅适用于 R 清洁头）：

• “精细清洁”：刷速低，可去除精细陶瓷上的灰色污浊。
• “轻柔清洁”：刷速适中，用于保养清洁，噪音水平低。
• “强力清洁”：刷速高，可抛光、结晶和清扫。

调节吸水扒

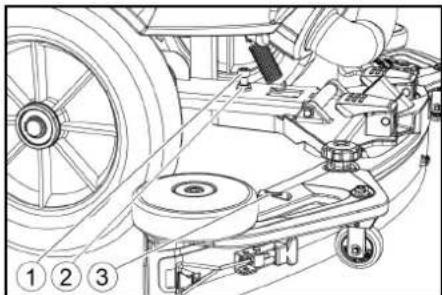

调节倾斜度

必须调节倾斜度，确保吸水扒的吸水胶条在整个长度上都均匀地压在地面上。

1. 将设备放置在无坡度的地面上。
2. 将程序开关转至“抽吸”位置。
3. 将设备向前行驶一小段距离。
4. 读取水平仪。

1. 松开螺母。
2. 调节螺栓，使水平仪的指针处于两个标线之间。
3. 拧紧螺母。
4. 要检查设备的新设置，请再次将设备向前行驶一小段距离。必要时重复该调节过程。
5. 将程序开关转至“OFF”位置。

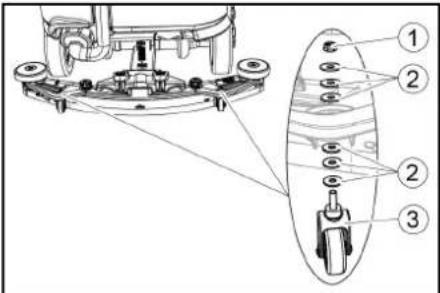

调节高度

通过高度调节影响吸水胶条与地面接触时的弯曲度。

提示

基本设置：吸水扒上方 3 个垫片，下方 3 个垫片。
地面不平整：吸水扒上方 5 个垫片，下方 1 个垫片。
地面非常光滑：吸水扒上方 1 个垫片，下方 5 个垫片。
1. 拧下螺母。

1. 将所需数量的垫片放在吸水扒和间隔滚轮之间。
2. 将剩余的垫圈装在间隔滚轮上方。
3. 拧上螺母并拧紧。
4. 在另一个间隔滚轮上重复该过程。

提示

将两个间隔滚滚轮设置为相同的高度。

调节削刮胶条

仅 D 清洁头须调节削刮胶条。

1. 转动调节轮来调节削刮胶条，使削刮胶条接触地面。
2. 将调节轮再向下转动 1 圈。

清洁

1. 坐到座椅上。
2. 插入智能钥匙。
3. 将安全开关调至“1”位置。
4. 将行驶方向开关设置为向前行驶。
5. 将程序开关设置到所需的清洁程序。
6. 用油门踏板确定速度。
7. 用方向盘确定行驶方向。
8. 在待清洗的表面上移动。

侧刷板（选配）

侧刷板使边缘附近的清洁作业更加轻松。

提示

侧刷板在抛光和抽吸清洁程序中无效。

1. 按下侧刷板开关。
   侧刷板已激活。
2. 如要结束侧刷板作业，请将侧刷板开关调至“0”。

结束运行

结束清洁

1. 将程序开关调至行驶。
2. 继续行驶一小段路程。

抽吸剩余用水。

1. 将程序开关转至 “OFF” 位置。
2. 拔出智能钥匙。
3. 必要时给电池充电。

排放污水

警告

废水处理不当

环境污染

遵守所在地废水处理规定。

提示

污水箱装满时，吸入水流会被浮子中断，以防止污水箱溢出。这种情况下请排干污水。

1. 从支架上取下污水排放软管，然后打开排水软管盖。

1. 挤压软管端部并放低到处理装置上方。
2. 挤压软管端部，调节污水水流强度。
3. 用清水冲洗污水箱。
4. 盖上排水软管上的盖子。
5. 将污水软管压入设备支架中。

污水箱冲洗系统（选配）

1. 从支架上取下污水排放软管，然后打开排水软管盖。
2. 盖上污水箱盖。
3. 将进水软管连接到污水箱冲洗系统的水接口。
4. 打开进水口，冲洗污水箱约 30 秒钟。
5. 必要时，重复冲洗过程 2 至 3 次。
6. 关闭进水管。
7. 从设备上脱开进水软管。
8. 关闭污水排放软管，然后将其压入支架中。

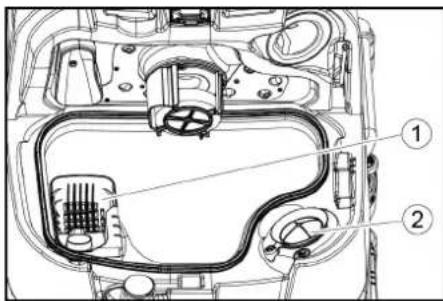

清空粗大污染物容器

1. 提起粗大污染物容器并将其拉出。
2. 清空粗大污染物容器。
3. 重新装入粗大污染物容器。

排放清水

1. 打开清水箱密封盖。
2. 排干清水。
3. 清洁过滤器。
4. 装上清水箱密封盖。

关闭设备

1. 将程序开关转至“OFF”位置。
2. 拔出智能钥匙。
3. 防止设备滚动

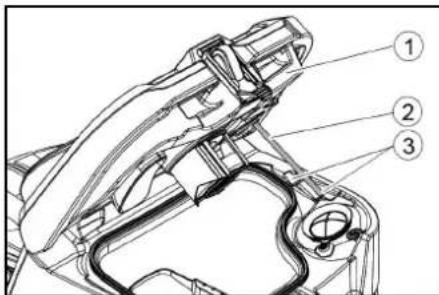

4. 打开污水箱盖罩并用支架固定，以使污水箱干燥。为此请向下转动支架，在向下转动盖罩时将下端定位在所需的高度水平上。

灰色智能钥匙可授予管理人员扩展权限和设置权限。

1. 插入智能钥匙。

2. 旋转信息按钮，选择所需功能。

运输行程

1. 将程序开关调至 “TRANSPORT MODE”。

2. 按压信息按钮

在TRANSPORT MODE菜单中可实施以下功能：

- 设置最大速度

- 显示运行小时计数器

- 清除保养计数器

- 显示软件版本

- 调节 R 或 D 清洁头

- 开启/关闭速度相关的水计量器

- 设置惯性运行时间

- 设置语言

- 密钥管理

- 开启/关闭安装套件

- 激活出厂设置

最大速度

在 “max speed” 菜单中可限制最大速度。

1. 旋转信息按饥，直至显示屏上显示“max speed”。

2. 按压信息按钮。

3. 旋转信息按钮，直至显示所需的最大速度。

4. 按压信息按钮。

提示

作业速度不能超过设定的最大速度。

重置保养计数器

显示屏上显示的保养工作完成后，随后必须重置相应的保养计数器。

1. 旋转信息按钮，直至显示“maintenance count.”

2. 按压信息按钮。 显示计数器读数。

3. 旋转信息按钮，直至要删除的计数器突出显示。

4. 按压信息按钮。

5. 旋转信息按钮，选择“yes”。

6. 按压信息按钮。清除计数器。

设置清洁头

1. 旋转信息按饥，直至菜单中显示“brush head”。

2. 按压信息按钮。

3. 旋转信息按钮，直至标记出所安装的清洁头的类型。

“Roll” = R 清洁头

“Disc” = D 清洁头

1. 按压信息按钮。

速度相关的水计量器

速度相关的水计量器接通后，毛刷冲水速度与速度成比例地变化。

水的剂量也受相应清洁程序设定的影响（0…100%）。

1. 旋转信息按钮，直至显示屏上显示“water dosage mode”。

2. 按压信息按钮。

3. 旋转信息按钮，直至标记出所需的功能。

4. 按压信息按钮。

惯性运行时间

1. 旋转信息按钮，直至显示屏上显示菜单项 “delay times”。

2. 按压信息按钮。

3. 旋转信息按钮，直至标记出所需组件。

4. 按压信息按钮。

5. 旋转信息按钮，直至显示所需的惯性运行时间。

6. 按压信息按钮。

设置语言

1. 旋转信息按钮，直至显示屏上显示菜单项 “language”。

2. 按压信息按钮。

3. 旋转信息按钮，直至标记出所需语言。

4. 按压信息按钮。

密钥管理

在菜单项 “key menu” 中可开放黄色智能钥匙权限以及显示屏显示语言设置。

1. 插入灰色智能钥匙。

2. 旋转信息按钮，直至显示屏上显示菜单项 “key menu”。

3. 按压信息按钮。

4. 拔出灰色智能钥匙，然后插入黄色智能钥匙以进行个性化设置。

5. 旋转信息按钮，选择要更改的菜单项。

6. 按压信息按钮。

7. 旋转信息按钮，选择菜单项的设置。

8. 点击菜单项，确认设置。

9. 旋转信息按钮，选择下一个要更改的菜单项。

10. 完成所有设置后，旋转信息按钮调出菜单 “save”。

11. 按压信息按钮。 权限已保存。

开启/关闭安装套件

1. 旋转信息按钮，直至显示屏上显示所需的安装套件。

2. 按压信息按钮。

3. 旋转信息按钮，直至标记出所需的安装套件功能。

4. 按压信息按钮。

出厂设置

恢复所有清洁参数的出厂设置。

1. 旋转信息按钮，直至显示菜单项“factory settings”。

2. 按压信息按钮。

3. 旋转信息按钮，直至突出显示“yes”。

4. 按压信息按钮。

设置清洁程序参数

直至另选其它设置为止，清洁程序的所有参数都将保留。

1. 将程序开关设置到所需的清洁程序。

2. 按压信息按钮。

显示第一个可调参数。

1. 按压信息按钮设定值闪烁。

2. 旋转信息按钮，设定所需的值。

3. 按压信息按钮，确认更改设置，或等待10秒钟后自动采用该设定值。

4. 旋转信息按钮，选择下一个参数。

5. 更改所需的所有参数后，旋转信息按钮，直至显示菜单项“exit”。

6. 按压信息按钮。 已退出菜单。

运输

△ 危险

斜坡行驶

受伤危险

在装载和卸载时，只可在不超过最大斜度的斜坡上运行本设备（参见“技术数据”章节）。

慢速行驶。

⚠️ 小心

忽视重量

受伤与损坏危险

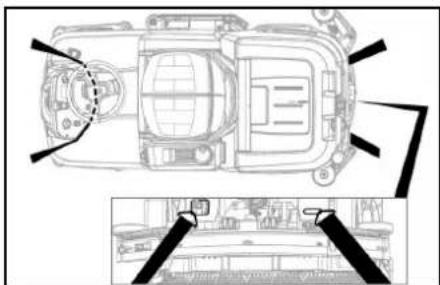

运输时注意设备的重量。

1. 安装 D 清洁头后，从刷头上取下刷盘。

2. 用车辆运输时，根据现行准则固定设备以防滑动和倾翻。

- 在存放期间，每月至少要给电池完全充电一次。

保养和维护

△ 危险

意外启动的设备

受伤危险，触电

将程序开关转到“OFF”位置。

进行所有工作之前，务必拔下智能钥匙。

拔下充电器的电源插头。

拔下电池插头。

- 排放和处理污水和清水。

保养间隔

在每次运行之后

注意

不当清洁

损坏危险。

不得用水喷射本设备。

不得使用腐蚀性清洁剂。

有关各项保养工作的详细说明参见“保养作业”章节。

• 排放污水。
• 用清水冲洗污水箱。
• 清洁粗大污染物滤网。
• 仅 R 清洁头：取出粗大污染物容器并清空。
• 使用浸有中性洗涤用碱液的抹布擦拭设备外部。
• 清洗吸水胶条，检查是否磨损，必要时进行更换。
• 清洗削刮胶条，检查是否磨损，必要时进行更换。
• 清洗毛刷，检查是否磨损，必要时进行更换。
• 给电池充电。

● 如果充电状态低于 50%，必须给电池连续完全充电。

● 如果充电状态高于 50%，只有当下次使用需要充足运行时间时，才能给电池充电。

每周

- 频繁使用时，至少每周给电池连续完全充电一次。

每月一次

有关各项保养工作的详细说明参见“保养作业”章节。

● 设备暂时停机时：对电池进行平衡充电。
● 检查电池电极是否有氧化，必要时刷掉氧化层。注意确保连接电缆牢固。
- 清洁污水箱和罩盖之间的密封件，检查密封性，必要时更换。
- 清空清水箱，并冲掉沉积物。
- 清洗清水过滤器。
● 如果使用非免保养型电池，则检查电池的酸液密度。
- 仅 R 清洁头：清洁毛刷通道。
- 仅 R 清洁头：清洗清洁头上的分水条。
- 较长时间停机时，只有给电池完全充电后，才能存储设备。每月至少给电池完全充电一次。

每年一次

- 让客服进行规定的检修。

安全检查/保养合同

可以与您的经销商协议定期的安全检查或签订保养合同。请与我们协商。

保养工作

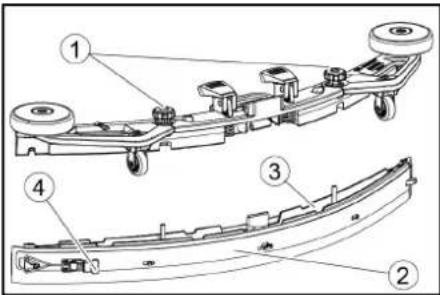

翻转或更换吸水胶条

吸水胶条用旧之后，必须翻转或更换吸水胶条。

可翻转吸水胶条 3 次，直到所有 4 个边缘均已磨损。

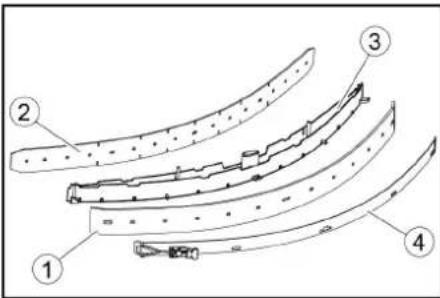

1. 取下吸水扒。
2. 拧出星形手柄。

①星形手柄
②紧固带
③吸水扒内置件
④紧固封盖

1. 拉出吸水扒内置件。
2. 打开紧固封盖。
3. 拆下紧固带
4. 从内置件中松开吸水胶条。

1. 将翻转后的或新的吸水胶条按到吸水扒内置件的栓钉上。
2. 系上紧固带。
3. 将吸水扒的内置件推入上部件中。
4. 拧入星形手柄并拧紧。

清洗粗大污染物滤网

1. 打开污水箱盖罩。

1. 向上拉出粗大污染物滤网。
2. 将粗大污染物滤网放到自来水下冲洗。
3. 将粗大污染物滤网装入污水箱中。

清洁浮子和细滤网

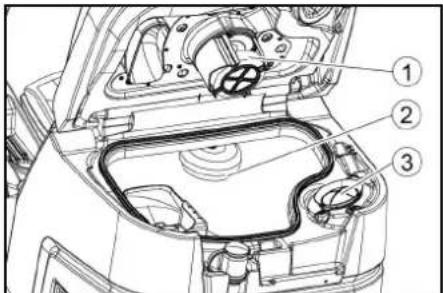

1. 打开污水箱盖罩。

1. 用清水冲洗浮子。
2. 用清水冲洗浮子开关。
3. 取下细滤网并清洗。

更换刷盘

提示

刷毛长度达到 10mm 后，请更换刷盘。

1. 将清洁头上移。
2. 向下按下毛刷更换踏板。
3. 将刷盘侧向从清洗头下方拉出。
4. 将新的刷盘放到清洗头下方，向上按压并且使其卡入。

更换刷辊

提示

当刷毛长度达到 10mm 时，请更换刷辊。

1. 提升清洗头。

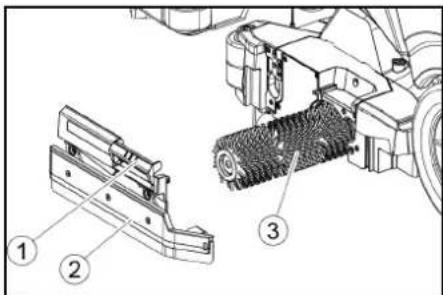

2. 拉出换刷手柄。

1. 将轴承盖连同削刮胶条一起取下。
2. 拉出刷辊。
3. 插入新的刷辊并将其居中放在带动件上。

①夹持器

②定位芯轴

1. 将轴承盖连同削刮胶条一同安装。

提示

确保刷辊位于定位芯轴上，而不是在下面。
7. 向上转动换刷手柄并将其卡入。
8. 在相对置一侧重复该过程。

更换侧刷板毛刷（选配）

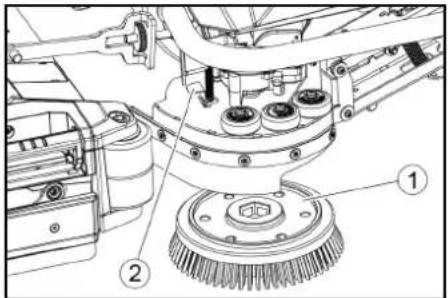

1. 向下按压吸水扒操控杆。

1. 将新的毛刷固定到侧刷板下方，向上按压并且使其卡入

清洗清水过滤器

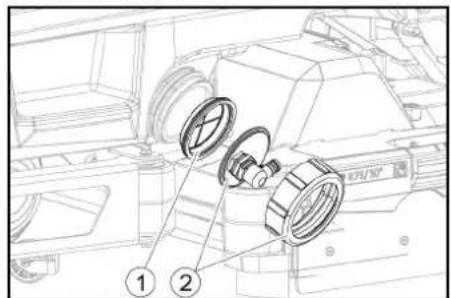

1. 排干清水（参见“排干清水”章节）。

2. 拧下清水箱密封盖。

1. 拔出清水过滤器并且用干净的水进行冲洗。

2. 安装清水过滤器。

3. 装上清水箱密封盖。

提示：注意拧紧后软管接头在清水箱密封盖中应位于最低点。

清洁分水条

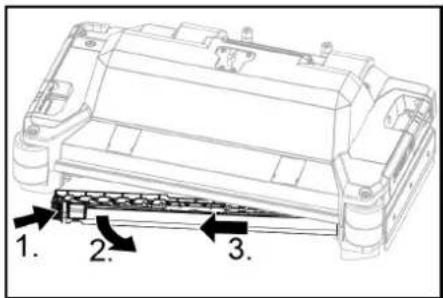

1. 沿箭头方向按住解锁器。

1. 2. 3.

1. 向前转动分水条。

2. 沿纵向方向拉出分水条。

3. 清洁分水条。

4. 将分水条重新放入清洁头中，然后将锁定装置卡入。

清洁电池

1. 戴上防护眼镜、防护手套并且穿着防护服。

2. 蓄电池的电池塞保持闭合。

3. 拆卸电池。

4. 只能用水或浸水但不含添加剂的清洁布清洁电池塑料件和电池仓。

5. 清洁后确保表面干燥。

6. 重新装入电池。

重置保养计数器

显示屏上显示的保养工作完成后，随后必须重置相应的保养计数器。

提示

在 “灰色智能钥匙” 章节中介绍了如何重置保养计数器。

故障排除

△ 危险

设备可能意外启动

在设备上工作的人可能会受伤。

在设备上进行所有工作之前，务必拔出智能钥匙。

在进行任何工作之前，务必将内置充电器的电源插头从插座中拔出。

在进行任何工作之前，请断开电池插头。

1. 排放污水。

2. 排出剩余的清水。

提示

如果无法通过以下提示排除故障，请联系客服。

显示故障

如果显示的故障不在以下列表中，请执行以下步骤：

1. 将程序开关转至“OFF”位置。

2. 等待 10 秒钟

3. 将程序开关设置为上一个功能。

4. 如果故障仍然存在，请联系客服。

①清水过滤器

O

故障 排除方法
fresh water empty 1. 加注清水箱
water valve blocked 1. 将程序开关调至“OFF”。2. 等待 10 秒钟。3. 将程序开关设置为所需程序。
overload brush head 1. 降低毛刷的压紧压力。
blocked main brush 1. 检查是否有异物卡住刷子,必要时清除异物。2. 将程序开关调至“OFF”。3. 等待 10 秒钟。4. 将程序开关设置为所需程序。
overload side brush 1. 降低侧刷的压紧压力。
blocked side brush 1. 检查是否有异物卡住刷子,必要时清除异物。2. 将程序开关调至“OFF”。3. 等待 10 秒钟。4. 将程序开关设置为所需程序。
waste water tank full 1. 清空污水箱。
overload drive motor 1. 坡度过大a 清洁运行时:取消清洁。b 运输行驶时:寻找坡度较低的路径。
blocked drive motor 1. 检查转轮是否卡住,清除异物。2. 将程序开关调至“OFF”。3. 驱动电机过热时,请让驱动电机冷却至少 15 分钟,否则请等待 10 秒钟。4. 将程序开关设置为所需程序。
battery low 1. 将程序选择开关设置为TRANSPORT MODE。2. 将设备直接行驶至充电器(或在使用内置充电器时行驶至插座)。避免斜坡。3. 给蓄电池充电。
battery empty 1. 将程序选择开关设置为TRANSPORT MODE。2. 以最短路径将设备行驶至充电器(或在使用内置充电器时行驶至插座)。避免斜坡。3. 给蓄电池充电。
seat switch open 1. 短暂离开驾驶员座位,以便控制器能够检查座椅接触开关的功能。
switch on! 1. 将安全开关调至“1”。
restart machine 1. 将程序开关调至“OFF”。2. 等待 10 秒钟。3. 将程序开关设置为所需程序。
release throttle 1. 松开油门踏板。

显示屏不显示故障

故障 排除方法
设备无法启动 1.坐到座位上。	2.接通安全开关之前,请先将脚离开油门踏板。3.将安全开关调至“1”。4.检查电池,必要时充电。5.将程序开关调至“OFF”。6.等待10秒钟。7.将程序开关设置为所需程序。8.如果可能,仅在水平地面上行驶本设备。9.必要时检查手动制动器。如果仍出现故障,请致电客服。
设备不再运行,显示屏显示“battery empty”	1.将程序开关调至“OFF”。2.等待10秒钟。3.将程序开关调至“TRANSPORT MODE”。4.驶至充电站。5.如果设备仍然不运行,现场给电池充电或解锁制动器(参见“运行/推动设备”)并将设备推到充电站。
设备在启动和停止时移动不均匀(抖动)。	1.撤回制动器解锁器(参见“运行/推动设备”)。
用水量不充足 1.检查净水液位	必要时将水箱完全注满,以排出空气。2.取出净水过滤器并清洗。3.放入过滤器并拧紧封盖。4.仅R清洁头:取下清洁头上的分水条。5.仅R清洁头:清洁水道。6.检查软管是否阻塞,必要时清洁。
手动清空水箱后,清水显示器显示液位错误	1.使用设备。运行时,软管系统会进行排气,液位指示器会自行修正。
液位指示器的灯条闪烁,显示“fresh water empty”	1.补充加注清水箱。
抽吸功率过小 1.清洁污水箱和	罩盖之间的密封件,检查密封性,必要时更换。2.检查细滤网是否有污物,必要时清洁。3.清洁吸水扒上的吸水胶条,必要时翻转或更换。4.关闭污水排放软管上的盖子。5.关闭污水箱冲洗系统罩盖。6.检查抽吸软管是否阻塞,必要时清洁。7.检查抽吸软管是否密封,必要时更换。8.检查吸水扒的设置。
清洁效果不理想 1.设置适合于	清洁任务的清洁程序。2.使用适合于清洁任务的毛刷。3.使用适合于清洁任务的清洁剂。4.调低速度。5.调节压紧压力。6.调节削刮胶条。7.检查毛刷是否磨损,必要时更换。8.检查出水量。
毛刷不转 1.降低压紧压力。	2.检查是否有异物卡住刷子,必要时清除异物。3.电机过载时,请让电机冷却。4.将程序开关调至“OFF”。5.等待10秒钟。6.将程序开关设置为所需程序。7.检查设备的插头是否已插入清洁头。
设备不制动 1.撤回制动器解锁器(参见“运行/推动设备”)。
污水排放软管堵塞 1.打开排放	软管上计量装置的盖罩。2.将抽吸软管从吸水扒上拉出并用手将其关闭。3.将程序开关调至“抽吸”。将堵塞物从排水软管抽吸到污水箱中。
盒装清洁剂用量不起作用 1.仅选配清洁剂盒的型号:请致电客服。

质量保证

我们的主管销售公司所发布的质量保证条件在每个国家均适用。在质量保证期内，如果您的产品发生了任何故障，我们都将为您提供免费维修，但是这种故障应当是由于机身材料或制造上的缺陷造成的。如

属质量保证情况，请凭发票联系贵方经销

商或就近联系获得授权的客户服务点。

(地址详见背面。)

配件
清洁头配件，带刷辊
A: 包装单元，B: 设备所需数量

名称 R 65	零件编号	R 75零件编号	说明 A B
刷辊,红色(中等,标准)4.035-604.0 4.035-605.0 也用于保养清洁严重污染的地面。12
刷辊,白色(软质)6.907-770.06.907-771.0用于抛光和保养清洁敏感性地面。12
刷辊,橙色(高/低型)6.907-72606.907-730.0用于刷洗纹理地板(安全瓷砖等)。12
刷辊,绿色(硬质)6.907-727.06.907-731.0用于对严重污染的地面进行彻底清洁和除渣(例如蜡、刷辊、黑色(极硬)6.907-728.06.907-732.012丙烯酸酯)。	1	2
微纤维辊4.114-054.04.114-007.0用于保养清洁光滑地面。12
底垫辊轴4.762-626.04.762-627.0用于装辊子底垫。12
辊子底垫,黄色(软质)6.369-454.06.369-454.0用于地面抛光2096;106
辊子底垫,红色(中等)6.369-456.06.369-456.0用于清洁轻微污染的地面。2096;106
辊子底垫,绿色(硬质)6.369-455.06.369-455.0用于清洁普通至重度污染的地面。2096;106

清洁头配件，带刷盘

A: 包装单元，B: 设备所需数量

名称 D 65	零件编号	D 75零件编号	说明	A	B
刷盘,原色(软毛)	4.905-012.0	4.905-020.0	用于地面抛光。	1	2
刷盘,白色	4.905-011.0	4.905-019.0	用于抛光和保养清洁敏感性地面。	1	2
刷盘,红色(中等,标配)	4.905-010.0	4.905-018.0	用于清洁轻微污染或敏感性地面。	1	2
刷盘,黑色(硬毛)	4.905-013.0	4.905-021.0	用于清洁严重污染的地面。	1	2
精细型金刚石垫,绿色	6.371-235.0	6.371-236.0	用于修整钙质地面和环氧树脂涂层地面。	5	2
粗糙型金刚石垫,白色	6.371-250.0	6.371-252.0		5	2
中等金刚石垫,黄色 6.371-251.0	6.371-253.0		5 2
百洁垫驱动圆盘	4.762-446.0	4.762-447.0	用于装底垫。	1	2

吸水扒配件

A: 包装单元，B: 设备所需数量

名称	零件编号	说明	A	B
吸水胶条套件,前部采用 PU(红色),后部采用 Linatex	4.039-366.0	标准	对一对
吸水胶条套件,Linatex	4.039-356.0	防撕裂	对一对
吸水胶条套件,PU	4.039-357.0	防油	对一对

技术数据

保留技术更改的权利。

		B 110 R 65	B 110 D 65	B 110 R 75	B 110 D 75
概述
行驶/清洁速度	km/h	6666
运输速度	km/h	6666
后退行驶速度	km/h	4444
理论清洁面积效率	m2/h	3900	3900	4500	4500
带有侧刷板的理论区域覆盖效率	m2/h	-	-	5100	5100
实际区域覆盖效率	m2/h	2730	2730	3150	3150
清水箱容积	l	110	110	110	110
污水箱容积	l	110	110	110	110
粗污染物容器容积	l	1,6	-	1,8	-
清洁剂箱的容量(选配清洁剂盒)	l	5555
清洁剂计量	%	0,25...3	0,25...3	0,25...3	0,25...3
水用量	l/min	0,15...5,7	0,15...5,7	0,15...5,7	0,15...5,7
单位面积负荷(包括驾驶员和满清水箱)
表面压力	N/mm2	0,62...0,66	0,62...0,66	0,62...0,66	0,62...0,66
区域负荷(重量/停车面积)	kg/m2	470...542	470...542	470...542	470...542
尺寸
长度	mm	1640	1640	1640	1640
宽度	mm	740	740	740	740
吸水扒宽度	mm	950	950	950	950
高度	mm	1310	1310	1310	1310
工作宽度	mm	650	650	750	750
带侧刷板的工作宽度	mm	-	-	850	850
包装尺寸长x宽x高	mm	1750x990x1475	1750x990x1475	1750x990x1475	1750x990x1475
转弯圆周	mm	1750	1750	1750	1750
电池仓尺寸长x宽x高	mm	2x(315x386x375)	2x(315x386x375)	2x(315x386x375)	2x(315x386x375)
轮胎
前轮宽度 mm 90 90 90 90
前轮直径 mm 250 250 250 250
后轮宽度 mm 75 75 75 75
后轮直径 mm 290 290 290 290
重量
允许的总重 kg 650 650 650 650
空载重量(运输重量)kg 480 480 480 480
典型的工作重量 kg 540 540 540 540
毛刷压紧力,最大 N(kg)736 (75)736 (75)736 (75)736 (75)
毛刷压紧压力,最大 N/m ^2 (g/cm2)		581 (570) 51 (50) 510 (500) 41 (40)
设备性能
额 定 电 压 V 2 4 2
电池容量 Ah (5 h) 170 / 285 170 / 285 170 / 285 170 / 285
平均功率消耗 W 2350 2350 2350 2350
额定功率 W 2500 2500 2500 2500
驱动电机功率 W 600 600 600 600
抽吸涡轮机功率 W 600 600 600 600
清洁刷驱动装置功率 W 2 x 600 2 x 600 2 x 600 2 x 600 2 x 600
防护类型 1PX3 1PX3 1PX3 1PX3
吸尘
抽吸功率,空气量 1/s^25^25^25^25
(最大)负压 kPa(mbar) ^17 (^170) ^17 (^170) ^17 (^170) ^17 (^170)
负压(运行时)kPa mbar) ^5 (^50) ^5 (^50) ^5 (^50) ^5 (^50)
清洁刷
刷子直径 mm 100 355 100 385
毛刷长度 mm 605 - 705 -
刷子转速 1/min 1200 180 1200 180
侧刷板毛刷直径 mm - - 220 220
侧刷板毛刷转速 1/min - - 220 220
内置充电器
电线长度 m 2 2 2 2
额定电压 V 100...240 100...240 100...240 100...240
频率 Hz 50-60 50-60 50-60 50-60
功率消耗 W 750 750 750 750
充 电 衆 A 2 8 2
效 率 % 9 2 9 2
环境条件
允许的温度范围 °C 5...40 5...40 5...40 5...40
最高水温 °C 50 50 50 50
加注系统水压(选配) MPa(bar) 1 (10) 1 (10) 1 (10) 1 (10)
污水箱冲洗系统水压(选配) MPa(bar) 1 (10) 1 (10) 1 (10) 1 (10)
相对空气湿度 % 20...90 20...90 20...90 20...90
斜坡
工作区域最大斜度 % 10 10 10 10
短距离(最大 10 m)运输斜坡,装载 % 22 22 22 22
根据 EN 60335-2-72 标准测得的数值
手臂振动值 m/s2 <2.5 <2.5 <2.5 <2.5 <2.5
底座振动值 m/s2 <2.5 <2.5 <2.5 <2.5 <2.5
不确定度 K dB(A) 0,2 0,2 0,2 0,2
声压级 LpA Eco 运行模式 dB(A) 59,2 59,2 59,2 59,2
声压级 LpA 标准运行模式 dB(A) 63,6 63,6 63,6 63,6 63,6
不确定度 KpA dB(A) 1,6 1,6 1,6 1,6
声功率级 LWA + 不确定度 KWA Eco 运行模式 dB(A) 74,1 74,1 74,1 74,1 74,1
声功率级 LWA + 不确定度 KWA 标准运行模式 dB(A) 78,7 78,7 78,7 78,7 78,7
侧刷板
功率 W - - 140 140
毛刷压紧力,最大 N(kg) - - 88 (9) 88 (9)
毛刷压紧压力,最大 N/m ^2 (g/cm2) - - 30,6 (30) 30,6 (30)

欧盟一致性声明

我们在此声明，基于其设计和结构以及我们投入市场的款型，下述机器满足欧盟指令的相关基本安全健康要求。如果在没有与我方协商的情况下更改机器，本声明失效。

产品：洗地机

类型：1.161-xxx

相关的欧盟指令

2006/42/EC (+2009/127/EC)

2014/30/EU

2014/53/EC (TCU)

应用的协调标准

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 62233: 2008

EN 55012: 2007 + A1: 2009

EN 61000-3-2: 2014

EN 61000-3-3:2013

EN 61000-6-2:2005

EN 61000-6-3:2007+A1:2011

TCU

EN 301 511 V12.5.1

EN 300 410 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

适用的国家标准

签署人受董事会的委托并且全权处理相关事宜。

H. Jenner
