用户手册 Accu MultiTalent QuickStart AFMT12QSL Fein

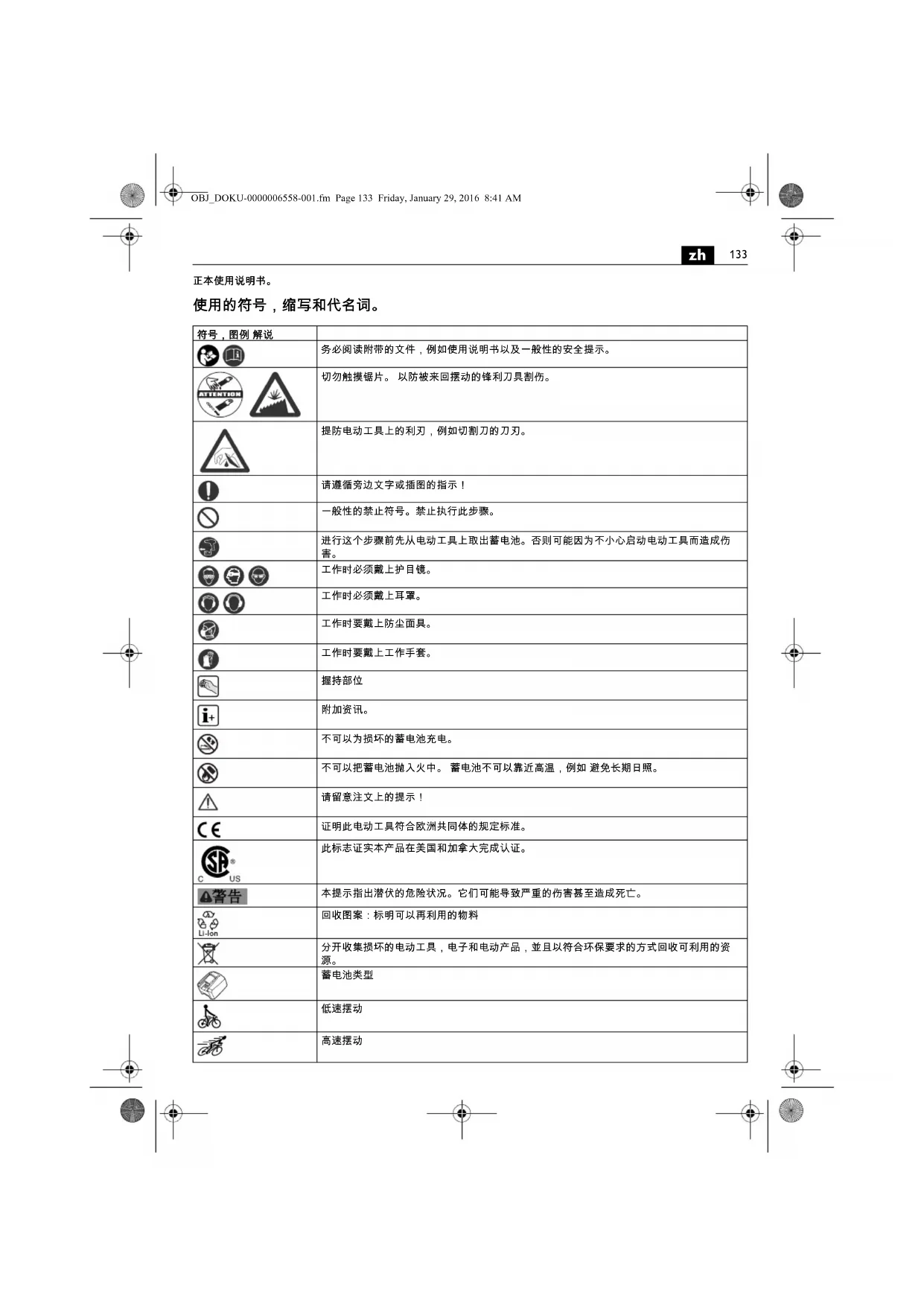

务必阅读附带的文件，例如使用说明书以及一般性的安全提示。 切勿触摸锯片。 以防被来回摆动的锋利刀具割伤。 提防电动工具上的利刃，例如切割刀的刀刃。 请遵循旁边文字或插图的指示！ 一般性的禁止符号。禁止执行此步骤。 进行这个步骤前先从电动工具上取出蓄电池。否则可能因为不小心启动电动工具而造成伤

工作时要戴上防尘面具。 工作时要戴上工作手套。

不可以为损坏的蓄电池充电。 不可以把蓄电池抛入火中。 蓄电池不可以靠近高温，例如 避免长期日照。

证明此电动工具符合欧洲共同体的规定标准。 此标志证实本产品在美国和加拿大完成认证。 本提示指出潜伏的危险状况。它们可能导致严重的伤害甚至造成死亡。 回收图案：标明可以再利用的物料 分开收集损坏的电动工具，电子和电动产品，並且以符合环保要求的方式回收可利用的资

阅读所有的安全规章和指示。如未遵循安全规章和指示，可能遭受电击，产生火灾和 / 或造成严重伤害。妥善保存所有的安全规章和指示以便日后查阅。详细阅读並彻底了解本使用说明书和附带的 " 一般性安全规章 " （书目码 3 41 30 054 06 1） 后，才可以使用本电动工具。妥善保存上述文件以方便日后查阅。赠送或贩卖本电动工具时，务必把这些文件转交给受赠者或买主。同时也要注意各国有关的工作安全规定。 手提式振荡研磨切割机，安装了 FEIN 认可的工具和附件，可以不须用水冲刷在能够遮蔽风雨的环境中在小的平面，折角和边缘上进行研磨，锯割薄的铁片，木材和塑料件，充当电刮刀，进行抛光，刨削，切割及分割。 如果工作时机器的刀具可能切断隐藏的电线， 那麽要握着手柄的绝缘部份来操作。 接触了带电的电线，机器上的金属零件也会带电， 并进而造成电击。使用夹子或其它的固定方式，把工件固定和支撑在稳固的底座上。 如果用手握住或以身体顶住工件，无法固定好工件，容易发生失控的情况。只能使用电动工具制造商特别设计和许可的附件。 即使能够将其它的工具安装到本电动工具上，並不代表能够确保操作安全。注意工作时的持机姿势，特别是当锯片或刀具朝向持机范围时，千万不可以接触安装在机器上的工具。 触摸了利刃或锋利的边缘可能被割伤。戴上防护用品。根据适用情况，使用面罩，安全护目镜或安全眼镜。适用时，戴上防尘面具，听力保护器，手套和能挡小磨料或工件碎片的工作围裙。 眼防护罩必须挡住各种操作产生的飞屑。防尘面具或口罩必须能够过滤操作产生的颗粒。长期暴露在高强度噪音中会引起失聪。电动工具不可以指向您自己，其他人或动物。 锋利或炙热的安装工具可能造成伤害。切勿使用螺丝或钉子在电动工具上固定铭牌和标签。 如果破坏了机器的绝缘功能便无法防止电击。请使用自粘铭牌 定期使用非金属工具清洁电动工具的通风孔。 马达的风扇会把灰尘吸入机壳中。机器内部如果堆积了大量的金属尘容易造成触电。 使用和处理蓄电池 （蓄电池块）。 为了避免使用蓄电池时可能发生的意外状况，例如起火，火灾，爆炸，皮肤灼伤以及其它的伤害等，请注意以下的 不可以拆解，打开或缩小蓄电池。不可以让蓄电池遭受撞击。 电池如果损坏了或者未按照规定使用蓄电池， 可能产生蒸汽并 且渗出液体。这种蒸汽可能刺激呼吸道，蓄电池渗出的液体会引起皮肤痒或造成皮肤灼伤。如果从损坏的电池所渗出的液体沾湿了邻近的部件， 必须检查被沾污的部件，清洁这些部件，必要的话得更换它 不可以让蓄电池遭受高温或火焰的侵害。 不可以在直接的日照下为蓄电池充电。使用蓄电池时，才将它从原始包装中取出。为电动工具做任何维修工作之前，必须从机器中取出蓄电池。 如果电动工具被意外地启动了，可能造成伤害。先关闭电动工具然後再取出蓄电池。蓄电池必须远离儿童。蓄电池必须保持清洁，并保护它免受湿气或水侵入。 使用干燥清洁的布抹除蓄电池接头和电动工具接头上的污垢。电动工具必须配上 FEIN 原厂蓄电池一起使用。 使用以下的蓄电池和替以下的蓄电池充电有火灾和 / 或爆炸的危险： 不苻的电池 , 已经损坏的电池，经过修理或改装过的电池，仿冒品和其它品牌的电池。符号 国际通用单位 本国使用单位 解说U V 伏 额定电压f Hz 赫兹 频率

/min, min , rpm, r/min/ 分钟 测量震荡值° ° 振动角度kg 公斤 重量符合 EPTA-Procedure 01 的规定

dB 分贝 声功率水平 pCpeakdB 分贝 最高声压水平 K... m/s

振荡发射值根据 EN 60745 ( 三向矢量和 )m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s 米,秒,公斤,安培,毫米 , 伏特 , 瓦 ,赫兹 , 牛顿 , 摄氏 ,分贝 , 分 , 米 / 秒 国际性单位系统 SI 中的标准单位和引用单位。OBJ_DOKU-0000006558-001.fm Page 134 Friday, January 29, 2016 8:41 AM135

遵循充电器的使用说明书中的安全规章。 处理对身体有危害的废尘 使用本机器时可能会产生有害健康的废尘。 接触或呼吸了某些废尘，例如：石棉尘和有石棉成分的废 尘，含铅的颜料尘，金属尘，某些种类的木尘，矿物尘， 研磨含矿物工件而产生的矽尘，含颜料稀释剂的废尘，含 木材保护剂的废尘以及含防腐蚀剂的废尘等，可能出现过 敏现象和 / 或造成呼吸道疾病，癌症以及影响生殖能力。 吸入废尘后的致病可能性，需视曝露在危尘中的程度而 定。操作机器时必须使用合适而且合格的吸尘装备，以及 佩戴个人的防护装备，另外也要保持工作场所的良好通风 状况。加工含石棉工件的工作必须交给专业人员执行。木 尘和轻建材尘，研磨热尘和化学材料的混合物，都可能在 特定状况下产生自燃或者造成爆炸。避免让火花喷向集尘 箱。防止电动工具和被研磨物过热。定时清倒集尘箱。注 意工件制造商所提出的有关加工时的注意事项，而且要兼 顾贵国有关加工该工件的法规。 手掌 - 手臂 - 震动 本说明书中引用的震动水平，是采用 EN 60745 中规定的 测量方式所测得。这个震动水平值可以作为电动工具之间 的比较标准。您也可以拿它来推测机器目前的震动受荷状

此震动水平只适用在以电动工具进行规定的用途时。如果 未按照规定使用电动工具，在机器上安装了不合适的工 具，或者未确实执行机器的维修工作，实际的震动水平会 异于提供的震动水平。因此在操作过程结束后，机器的震 动受荷状况会明显提高。 为了准确地评估机器的震动受荷状况，还必须考虑以下的 时间因素：例如关机的时间或机器空转待命的时间等。如 果把整个工作过程中累加的关机或待命时间列入考虑，则 可以明显地降低机器的震动受荷状况。 为了保护操作者免受机器震动危害，必须另外采行防护措 施，例如：做好电动工具和安装工具的维修工作，手掌要 保持温暖，安排好工作的流程。

只能使用泛音 (FEIN) 专门针对本电动工具生产或推荐的附 件。 如果未使用泛音 (FEIN) 的原厂附件，会造成电动工具

使用过重的配件可能让减振系统过载！ 在使用大型的圆磨盘 ( 物号 63806195210，Ø115 毫 米 ) 或针对瓷砖缝的清洁套件 ( 物号 63719011220) 时， 可 能因为上述安装件过大的重量，而让减振系统过载！如果 发生上述情况，机器会出现令人不适的强烈震动。 解决办法：将控制机器转速的电子档降低为第 2 档。 因为机器的工作进度可能因此落后，所以只能在必要时使

先开动电动工具然后将工具对准要剪切的工件进行剪

您可以在安装刀具时调整不同的位置，每次的移动角度是 30 度。这样您能够将工具固定在最合适的工作位置上。 更换工具 (AFMT12(SL)) ( 参考页数 5).

更换工具 (AFMT12Q(SL)) ( 参考页数 6/7). 打开拧紧杆后切勿开动电动工具。 否则有压碎手指和

在机器运行当中不要操作拧紧杆。 否则有受伤的危

不要将手伸入夹紧爪中。 否则有压碎手指的危险。 打开夹紧爪后，如尚未装上安装件，切勿操作电动工 具！ 如此可能会损坏电动工具。 如果夹紧爪在装上安装件之前就被打开，便要朝前推 动拧紧杆并随即将它拉回。 这样即可关闭夹紧爪。也

当蓄电池的温度位于操作温度范围 0 °C – 45°C (32°F– 113 °F) 内时，才可以使用蓄电池以及替蓄电池充电。在充 电初期，蓄电池的温度必须位于操作温度范围内。 蓄电池的充电进度是以百分比的方式显示，当电动工具的 马达停止运转时才能够显示充电实况。 在蓄电池即将进入过度放电的状况时，机器的电子装备会

把安装好砂纸的电动工具用力地压在平坦的表面上， 紧接 着开动电动工具。这样可以提高附着力并且避免提早磨损

如果只磨损了砂纸的一角， 可以撕开砂纸，旋转 120° 后

VC0 < 2,5 米 / 平方秒 VC1 < 5 米 / 平方秒 VC2 < 7 米 / 平方秒 VC3 < 10 米 / 平方秒 VC4 < 15 米 / 平方秒 VC5 > 15 米 / 平方秒 Ka 1,5 米 / 平方秒

• 本数据的运算基础是，由等长时间的空载 / 满载运作组成的工作周

安装工具所属的震动等级请参阅附带的文件 3 41 30 443 06 0。 LED 指示灯 含意 措施 1 – 4 绿色 LED 电量现况的百

用底盘的整个表面工作，不可以只使用底盘的边缘或尖端

使用小的三角磨盘研磨时，要设定高的振荡频率 （4 – 6 档）， 使用圆形磨盘和大的三角磨盘时，要选择中 等的振荡频率 （最大第 4 档）。 研磨时必须均匀地移动机器，并在机器上轻轻施压。 用力 推压机器不但不能提高磨除率，反而会加速砂纸的损耗。

选择高的振荡频率。圆形的锯片可以换边使用，以便均匀

在某些特殊的工作状况下， 例如加工金属物料 时 , 可能在机器内部堆积大量的金属废尘。 因此 必须经常使用干燥无油的压缩空气， 从机器的通气孔 吹除

储存电动工具之前先要拆除刀具，收回拧紧杆接着再按下

从以下的网址 www.fein.com 可以找到本电动工具目前的

AFMT12(SL): 存放电动工具时，先拆下安装件再将固定螺

以下零件您可以根据需要自行更换 : 固定螺丝 (AFMT12(SL)), 安装件

有关本产品的保修条件，请参考购买国的相关法律规定。 此外 FEIN 还提供制造厂商的保修服务。有关保修的细节， 请向您的专业经销商，FEIN 在贵国的代理或您的 FEIN 顾

在本使用说明书上提到的和标示的附件，並非全部包含在 电动工具的供货范围中。

FEIN 公司单独保证，本产品符合说明书末页上所列出的各

必须以符合环保要求的方式处理包装材料和废弃的电动工

放空蓄电池的电并根据规定处理待废弃的蓄电池。 如果蓄电池未完全放空电量， 为了安全的理由可以使用胶 带贴住蓄电池的触点 ，以防止发生短路。 OBJ_DOKU-0000006558-001.fm Page 136 Friday, January 29, 2016 8:41 AM137

必須閱讀附帶的文件，例如使用說明書以及一般性的安全提示。 切勿觸摸鋸片。 以防被來回擺動的鋒利刀具割傷。 提防電動工具上的利刃，例如切割刀的刀刃。 請遵循旁邊文字或插圖的指示！ 一般性的禁止符號。禁止執行此步驟。 進行這個步驟前先從電動工具上取出蓄電池。否則可能因為不小心啟動電動工具而造成傷

工作時要戴上防塵面具。 工作時要戴上工作手套。

不可以為損壞的蓄電池充電。 不可以把蓄電池拋入火中。蓄電池不可以靠近高溫，例如 避免長期日照。

證明此電動工具符合歐洲共同體的規定標準。 此標志證實本產品在美國和加拿大完成認證。 本標示提示潛伏的危險狀況。它們可能導致嚴重的傷害甚至造成死亡。 回收圖案：標明可以再利用的物料 分類收集已損壞的電動工具，電子和電動產品，並且以符合環保要求的方式回收 , 可使有用

閱讀所有的安全規章和指示。如未遵循安全規章和指示，可能遭受電擊，產生火災和 /或造成嚴重傷害。 妥善保存所有的安全規章和指示以便日后查閱。詳細閱讀並徹底了解本使用說明書和附帶的 " 一般性安全規章 " （文件編號 3 41 30 054 06 1） 後，才可以使用本電動工具。妥善保存上述文件以方便日后查閱。贈送或售賣本電動工具時，務必把這些文件轉交給受贈者或用家。同時也要注意各國有關的工作安全規定。 手提式振蕩研磨切割機，安裝了 FEIN 認可的工具和附件，可以不須用水沖刷在能夠遮蔽風雨的環境中在小的平面，折角和邊緣上進行研磨，鋸割薄的鐵片，木材和塑料件，充當電刮刀，進行拋光，刨削，切割及分割。 如果工作時機器的刀具可能切斷隱藏的電線， 那麼要握著手柄的絕緣部份來操作。 接觸了帶電的電線，機器上的金屬零件也會帶電， 並進而造成電擊。使用夾子或其它的實際固定方式，把工件固定和支撐在穩固的底座上。 如果用手握住或以身體頂住工件，無法固定住工件，容易產生失控的情況。只能使用電動工具制造商特定設計和認可的附件。 即使能夠將其它的工具安裝到本電動工具上， 並不代表能夠確保操作安全。注意工作時的持機姿勢，特別是當鋸片或刀具朝向持機範圍時，千萬不可以接觸安裝在機器上的工具。 觸摸了利刃或鋒利的邊緣可能被割傷。戴上防護用品。根據適用情況，使用面罩，安全護目鏡或安全眼鏡。適用時，戴上防塵面具，聽力保護器，手套和能擋小磨料或工件碎片的工作圍裙。 眼防護罩必須擋住各種操作產生的飛屑。防塵面具或口罩必須能夠過濾操作產生的顆粒。長期暴露在高強度噪音中會引起失聰。電動工具不可以指向您自己，其他人或動物。 鋒利或炙熱的安裝工具可能造成傷害。切勿使用螺絲或鉚釘在電動工具上固定名牌和標籤。 如果破壞了機器的絕緣功能便無法防止電擊。請使用自粘名牌 定期使用非金屬工具清潔電動工具的通風孔。 馬達的風扇會把灰塵吸入機殼中。機器內部如果堆積了大量的金屬塵容易造成觸電。 使用和處理蓄電池 （蓄電池塊）。 為了避免使用蓄電池時可能發生的意外狀況，例如起火，火災，爆炸，皮膚灼傷以及其它的傷害等，請注意以下的 不可以拆解，打開或縮小蓄電池。不可以讓蓄電池遭受撞擊。 電池如果損壞了或者未按照規定使用蓄電池， 可能產生蒸汽並 且滲出液體。 這種蒸汽可能刺激呼吸道，蓄電池滲出的液體會引起皮膚癢或造成皮膚灼傷。如果從損壞的電池所滲出的液體沾濕了鄰近的部件， 必須檢查被沾污的部件，清潔這些部件，必要的話得更換它 不可以讓蓄電池遭受高溫或火焰的侵害。 不可以在直接的日照下為蓄電池充電。使用蓄電池時，才將它從原始包裝中取出。為電動工具做任何維修工作之前，必須從機器中取出蓄電池。 如果電動工具被意外地啟動了，可能造成傷害。先關閉電動工具然後再取出蓄電池。蓄電池必須遠離兒童。蓄電池必須保持清潔，並保護它免受濕氣或水侵入。 使用干燥清潔的布抹除蓄電池接頭和電動工具接頭上的污垢。電動工具必須配上 FEIN 原廠蓄電池一起使用。 使用以下的蓄電池和替以下的蓄電池充電有火災和 / 或爆炸的危險： 不苻的電池 , 已經損壞的電池，經過修理或改裝過的電池，仿冒品和其它品牌的電池。符號 國際通用單位 本國使用單位 解說U V 伏 額定電壓f Hz 赫茲 頻率

/min, min , rpm, r/min/ 分鐘 額定震動值° ° 振動角度kg 公斤 重量符合 EPTA-Procedure 01 的規定

dB 分貝 聲壓功率水平 pCpeakdB 分貝 最高聲壓水平 K... m/s

米,秒,公斤,安培,毫米 , 伏特 , 瓦 , 赫茲 , 牛頓 , 攝氏 , 分貝,分,米/秒 國際性單位系統 SI 中的標準單位和引用單位。 OBJ_BUCH-0000000247-001.book Page 138 Thursday, January 28, 2016 2:33 PM139

遵循充電器的使用說明書中的安全規章。 處理對身體有危害的廢塵 使用本機器時可能會產生有害健康的廢塵。 接觸或呼吸了某些廢塵，例如：石棉塵和有石棉成分的廢 塵，含鉛的顏料塵，金屬塵，某些種類的木塵，礦物塵， 研磨含礦物工件而產生的矽塵，含顏料稀釋劑的廢塵，含 木材保護劑的廢塵以及含防腐蝕劑的廢塵等，可能出現過 敏現像和 / 或造成呼吸道疾病，癌症以及影響生殖能力。 吸入廢塵後的致病可能性，需視曝露在危塵中的程度而 定。操作機器時必須使用合適而且合格的吸塵裝備，以及 佩戴個人的防護裝備，另外也要保持工作場所的良好通風 狀況。加工含石棉工件的工作必須交給專業人員執行。木 塵和輕建材塵，研磨熱塵和化學材料的混合物，都可能在 特定狀況下產生自燃或者造成爆炸。避免讓火花噴向集塵 箱。防止電動工具和被研磨物過熱。定時清倒集塵箱。注 意工件制造商所提出的有關加工時的注意事項，而且要兼 顧貴國有關加工該工件的法規。 手掌 - 手臂 - 震動 本說明書中引用的震動水平，是采用 EN 60745 中規定的 測量方式所測得。這個震動水平值可以作為電動工具之間 的比較標準。您也可以拿它來推測機器目前的震動受荷狀

此震動水平只適用於電動工具規定的用途。如果未按照規 定使用電動工具，在機器上安裝了不合適的工具，或者未 確實執行機器的維修工作，實際的震動水平會異于提供的 震動水平。因此在操作過程結束后，機器的震動受荷狀況

為了準確地評估機器的震動受荷狀況，還必須考慮以下的 時間因素 ﹕ 例如關機的時間或機器空轉待命的時間等。如 果把整個工作過程中累加的關機或待命時間列入考慮，則 可以明顯地降低機器的震動受荷狀況。 為了保護操作者免受機器震動危害，必須另外采行防護措 施，例如 ﹕ 做好電動工具和安裝工具的維修工作，手掌要 保持溫暖，安排好工作的流程。

只能使用泛音 (FEIN) 專門針對本電動工具生產或推薦的附 件。 如果未使用泛音 (FEIN) 的原廠附件，會造成電動工具

使用過重的配件可能讓減振系統過載！ 在使用大型的圓磨盤 ( 物號 63806195210, Ø115 毫 米 ) 或針對瓷磚縫的清潔套件 ( 物號 63719011220) 時， 可 能因為上述安裝件過大的重量，而讓減振系統過載！如果 發生上述情況，機器會出現令人不適的強烈震動。 解決辦法：將控制機器轉速的電子檔降低為第 2 檔。 因為機器的工作進度可能因此落後，所以只能在必要時使

先開動電動工具然後將工具對準要切割的工件進行切

您可以在安裝刀具時調整不同的位置，每次的移動角度是 30 度。這樣您能夠將工具固定在最合適的工作位置上。 更換工具 (AFMT12(SL)) ( 參考頁數 5).

更換工具 (AFMT12Q(SL)) ( 參考頁數 6/7). 打開擰緊杆後切勿開動電動工具。 否則有壓碎手指和

在機器運行當中不要操作擰緊杆。 否則有受傷的危

不要將手伸入夾緊爪中。 否則有壓碎手指的危險。 打開夾緊爪後，如尚未裝上安裝件，切勿操作電動工 具 ! 如此可能會損壞電動工具。 如果夾緊爪在裝上安裝件之前就被打開，便要朝前推 動擰緊杆並隨即將它拉回。 這樣即可關閉夾緊爪。也

當蓄電池的溫度位於操作溫度範圍 0 °C – 45 °C (32 °F – 113 °F) 內時，才可以使用蓄電池以及替蓄電池充電。在充 電初期，蓄電池的溫度必須位於操作溫度範圍內。 蓄電池的充電進度是以百分比的方式顯示，當電動工具的 馬達停止運轉時才能夠顯示充電實況。 在蓄電池即將進入過度放電的狀況時，機器的電子裝備會

把安裝好砂紙的電動工具用力地壓在平坦的表面上， 緊接 著開動電動工具。這樣可以提高附著力並且避免提早磨損

如果只磨損了砂紙的一角， 可以撕開砂紙，旋轉 120° 後

VC0 < 2,5 米 / 平方秒 VC1 < 5 米 / 平方秒 VC2 < 7 米 / 平方秒 VC3 < 10 米 / 平方秒 VC4 < 15 米 / 平方秒 VC5 > 15 米 / 平方秒 Ka 1,5 米 / 平方秒

• 本數據的運算基礎是，由等長時間的空載 / 滿載運作組成的工作週

安裝工具所屬的震動等級請參閱附帶的文件 3 41 30 443 06 0。 LED 指示燈 含意 措施 1 – 4 綠色 LED

用底盤的整個表面工作，不可以只使用底盤的邊緣或尖端

使用小的三角磨盤研磨時，要設定高的振蕩頻率 （4 – 6 檔），使用圓形磨盤和大的三角磨盤時，要選擇中 等的振蕩頻率 （最大第 4 檔）。 研磨時必須均勻地移動機器，並在機器上輕輕施壓。 用力 推壓機器不但不能提高磨除率，反而會加速砂紙的損耗。

選擇高的振蕩頻率。圓形的鋸片可以換邊使用，以便均勻

在某些特殊的工作狀況下， 例如加工金屬物料 時 , 可能在機器內部堆積大量的金屬廢塵。 因此 必須經常使用干燥無油的壓縮空氣， 從機器的通氣孔 吹除

儲存電動工具之前先要拆除刀具，收回擰緊杆接著再按下

從以下的網址 www.fein.com 可以找到本電動工具目前的

AFMT12(SL): 存放電動工具時，先拆下安裝件再將固定螺

以下零件您可以根據需要自行更換 : 固定螺絲 (AFMT12(SL)), 安裝件

有關本產品的保修條件，請參考購買國的相關法律規定。 此外 FEIN 還提供制造廠商的保修服務。有關保修的細節， 請向您的專業經銷商，FEIN 在貴國的代理或您的 FEIN 顧

在本使用說明書上提到的和標示的附件，並非全部包含在 電動工具的供貨範圍中。

FEIN 公司單獨保證，本產品符合說明書末頁上所列出的各

必須以符合環保要求的方式處理包裝材料和廢棄的電動工

放空蓄電池的電並根據規定處理待廢棄的蓄電池。 如果蓄電池未完全放空電量， 為了安全的理由可以使用膠 帶貼住蓄電池的觸點 ，以防止發生短路。 OBJ_BUCH-0000000247-001.book Page 140 Thursday, January 28, 2016 2:33 PM141
