사용 설명서 Accu MultiTalent QuickStart AFMT12QSL Fein

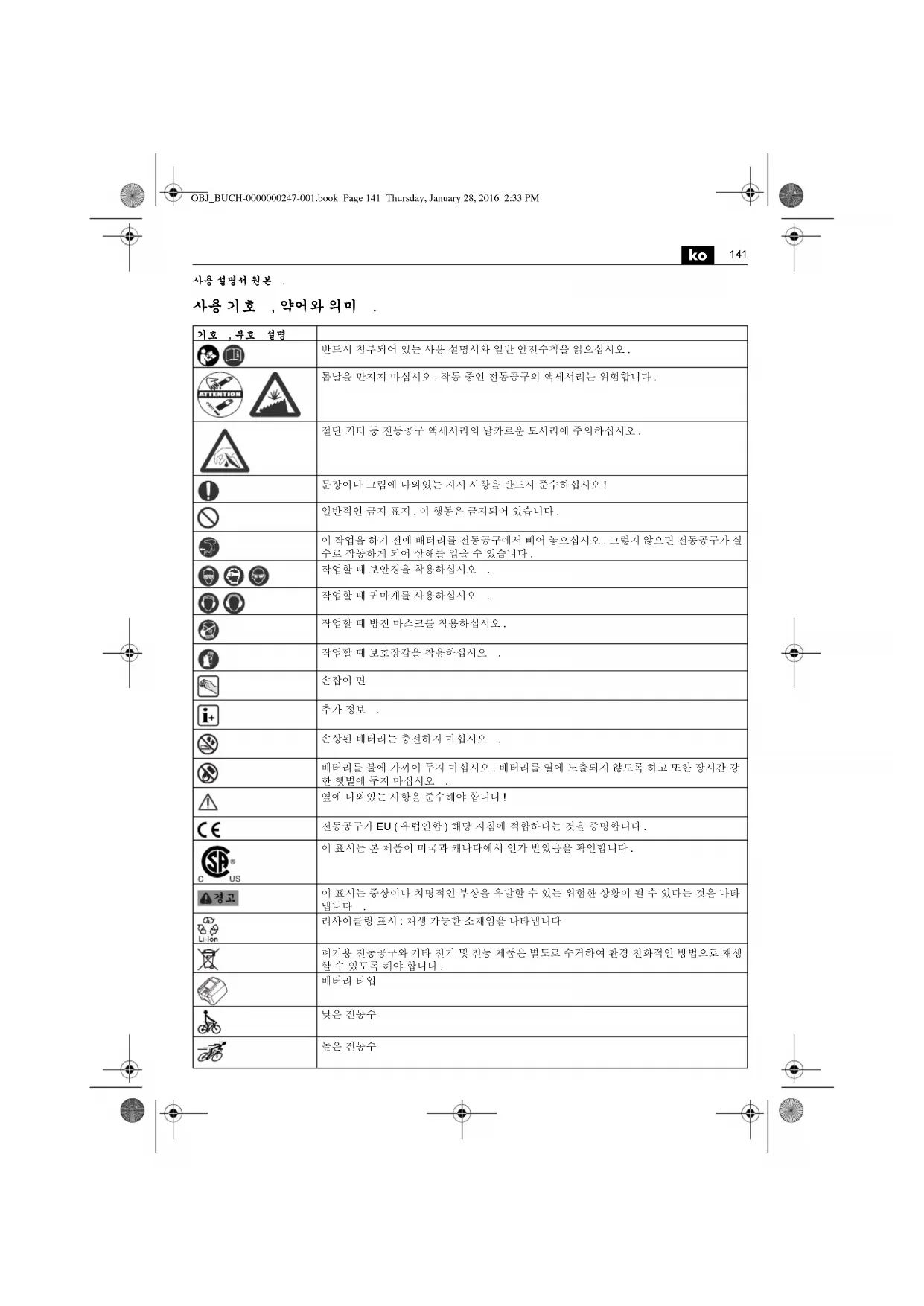

사용 설명서 원본 . 사용 기호 , 약어와 의미 .

반드시 첨부되어 있는 사용 설명서와 일반 안전수칙을 읽으십시오 . 톱날을 만지지 마십시오 . 작동 중인 전동공구의 액세서리는 위험합니다 . 절단 커터 등 전동공구 액세서리의 날카로운 모서리에 주의하십시오 . 문장이나 그림에 나와있는 지시 사항을 반드시 준수하십시오 ! 일반적인 금지 표지 . 이 행동은 금지되어 있습니다 . 이 작업을 하기 전에 배터리를 전동공구에서 빼어 놓으십시오 . 그렇지 않으면 전동공구가 실 수로 작동하게 되어 상해를 입을 수 있습니다 . 작업할 때 보안경을 착용하십시오 . 작업할 때 귀마개를 사용하십시오 . 작업할 때 방진 마스크를 착용하십시오 . 작업할 때 보호장갑을 착용하십시오 .

손상된 배터리는 충전하지 마십시오 . 배터리를 불에 가까이 두지 마십시오 . 배터리를 열에 노출되지 않도록 하고 또한 장시간 강 한 햇볕에 두지 마십시오 . 옆에 나와있는 사항을 준수해야 합니다 ! 전동공구가 E

( 유럽연합 ) 해당 지침에 적합하다는 것을 증명합니다 . 이 표시는 본 제품이 미국과 캐나다에서 인가 받았음을 확인합니다 . 이 표시는 중상이나 치명적인 부상을 유발할 수 있는 위험한 상황이 될 수 있다는 것을 나타

리사이클링 표시 : 재생 가능한 소재임을 나타냅니다 폐기용 전동공구와 기타 전기 및 전동 제품은 별도로 수거하여 환경 친화적인 방법으로 재생 할 수 있도록 해야 합니다 .

모든 안전 수칙과 지시 사항을 상세히 읽고 준수해야 합니다 . 안전 수칙과 지 시 사항을 지키지 않으면 화재 위험이 있으며 감전 혹은 중 상을 입을 수 있습니다 . 추후 참고용으로 모든 안전 수칙과 지시 사항을 잘 보관하 이 전동공구의 사용 설명서와 첨부된 “ 일반 안전 수 칙 ” ( 문서 번호 3 41 30 054 06 1) 을 자세히 읽고 완 전히 이해한 후에 기기를 사용하십시오 . 나중에 사용할 경 우를 위해 위의 자료를 잘 보관하고 전동공구를 인도하거나 매각할 경우 설명서도 함께 전달하십시오 . 또한 국내의 해당 작업 안전 규정을 준수하십시오 . 전동공구의 사용 분야 : 본 휴대용 오실레이터는 날씨와 관계 없는 환경에서 FEIN 사가 허용하는 부속품과 액세서리를 부착하여 물을 사용하 지 않고 , 작은 표면 , 구석과 모서리에 연마작업 , 박판 , 목 재와 플라스틱으로 된 소재에 절단작업 , 그리고 스크레이 핑 작업 , 폴리싱작업 , 줄질 ( 라스핑 ) 작업 , 오려내기 및 절 단작업을 하는데 사용할 수 있습니다 .

작업할 때 톱날 등의 액세서리가 보이지 않는 전선에 접촉 할 수 있으면 기기의 절연된 손잡이 부위를 잡으십시오 . 전 류가 흐르는 전선에 닿게되면 기기의 금속 부위에도 전기가 통해 감전될 수 있기 때문입니다 . 고정장치나 다른 실용적인 방법을 사용하여 작업물을 바닥 에 안정되게 고정하고 받쳐 주십시오 . 작업물을 손이나 몸 으로만 잡고 있으면 작업 시 위치가 불안정하게 되어 기기 에 대한 통제를 잃을 수 있습니다 . 전동공구 제조사가 특별히 개발하거나 허용 서리를 사용하지 마십시오. 액세서리가 맞는다고 해서 안전한 작동을 보장하는 것이 아닙니다 . 특히 톱날이나 기타 절단 커터를 손잡이 부분으로 향하게 하여 작업할 경우 , 이에 닿지 않도록 전동공구를 안전하게 잡으십시오 . 날카로운 톱날이나 모서리에 접촉하게 되면 상해를 입을 수 있습니다 . 작업자는 보호장비를 착용해야 합니다 . 작업에 따라 안면 마스크나 보안경을 사용하십시오 . 필요한 경우 분진 마스 크 , 귀마개 , 보호장갑을 사용하고 연마로 인한 미세한 소재 분자에 접하게 되는 것을 방지하는 특수 작업용 애프런을 착용하십시오 . 다양한 작업을 할 때 공중에 떠다 질로부터 눈을 보호해야 합니다 . 분진 마스크나 호흡 마스 크로 기기 사용 시 발생하는 분진을 여과해야 합니다 . 작업 자가 장기간 강한 소음 환경에서 작업하면 청력을 상실할 전동공구를 작업자 자신이나 다른 사람 혹은 동물에 향하게 하지 마십시오 . 날카롭거나 뜨거운 액세서리로 인해 상해 를 입을 수 있습니다 . 전동공구에 명판이나 표지판을 부착하기 위해 리벳이나 나 사를 사용하지 마십시오 . 절연이 손상되면 감전 보호 효과 가 무효화되므로 접착식 라벨을 사용하는 것이 좋습니다 . 정기적으로 전동공구의 환기구를 비금속 공구를 사용하여 닦아 주십시오 . 모터의 블로어로 인해 하우징 안으로 먼지 가 모입니다 . 금속성 분진이 지나치게 쌓이면 감전될 위험 배터리 ( 배터리 팩 ) 의 사용과 취급 . 배터리를 사용하여 작업할 때 화상 , 화재 , 폭발 , 피부의 상 처 등 기타 상해 위험을 방지하려면 다음 사항을 준수해야 배터리를 분해하거나 절단하지 마십시오 . 배터리에 기계적 인 충격을 가하지 마십시오 . 손상되었거나 규정대로 사용 하지 않은 경우 배터리에서 유해한 증기나 유체가 발생할 수 있습니다 . 증기로 인해 호흡기가 자극될 수 있습니다 . 배터리에서 나오는 유체로 인해 피부에 자극 현상이 생기거 나 화상을 입을 수 있습니다 .

국제 단위 국내 단위 설명U VV 전압f Hz Hz

진동 각도kg kgEPTA-Procedure 01에 따른 중량

dB dB음향 레벨 pCpeakdB dB최고 음압 레벨 K...

EN 60745 에 따른 진동 방출치 (3 방향의 벡터값 ) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

국제 단위 시스템 SI 의 기본 및 유도 단위 OBJ_BUCH-0000000247-001.book Page 142 Thursday, January 28, 2016 2:33 PM143

손상된 배터리에서 나오는 유체가 인접해 있는 물체에 닿은 경우 , 해당되는 부위에 이상이 없는지 확인하고 깨끗이 닦 아 주십시오 . 경우에 따라 이를 교환해 주어야 합니다 . 배터리를 고열이나 불에 가까이 두지 마십시오 . 배터리를 직사광선이 드는 곳에서 보관하지 마십시오 . 배터리를 사용하기 바로 전에 정품 포장에서 꺼내십시오 . 전동공구에 작업하기 전에 배터리를 전동공구에서 분리하 십시오 . 실수로 전동공구가 작동하게 되면 상해를 입을 수

배터리는 전동공구의 스위치가 꺼진 상태에서만 빼십시오 . 배터리는 어린이들의 손이 닿지 않는 곳에 보관하십시오 . 배터리를 깨끗이 유지하고 수분이나 물에 가까이 두지 마십 시오 . 배터리와 전동공구의 오염된 연결 부위를 마른 깨끗 한 천으로 닦아 주십시오 . 전동공구용으로 나온 하자가 없는 파인 (FEIN) 정품 배터리 만을 사용하십시오 . 적합하지 않은 , 손상되거나 수리한 배 터리 , 모조품이나 타사의 배터리를 사용하여 작업하거나 충전하면 , 화재 그리고 / 혹은 폭발 위험이 있습니다 . 배터리 충전기의 사용 설명서에 나와있는 안전수칙을 준수

이 전동공구를 사용하여 소재를 제거하는 작업을 할 경우 유해한 분진이 발생할 수 있습니다 . 석면과 석면을 포함한 소재 , 납 성분을 포함한 페인트 , 금 속 , 몇가지 목재 종류 , 광물 , 석재 함유 소재의 규산염 입 자 , 도료 용매 , 목재 보호재 , 선박용 방오 도료 등에서 발생 하는 분진에 접촉하거나 이를 호흡하게 되면 작업자나 주변 사람들까지 알레르기 반응 그리고 / 또는 호흡기 질환 , 암 및 생식기 장애가 생길 수 있습니다 . 분진

험은 노출 정도에 따라 좌우됩니다 . 발생하는 분진에 적합 한 분진 추출장치와 작업자 보호 장비를 사용하고 , 작업장 환기가 잘 되도록 하십시오 . 아스베스트 성분을 함유한 소 재는 반드시 전문가에게 맡겨 작업하도록 하십시오 . 목재나 경금속에서 발생하는 분진 혹은 연마 시 생기는 분 진과 화학 성분의 뜨거운 혼합물은 좋지 않은 환경에서 저 절로 점화하거나 폭발할 수 있습니다 . 분진 처리 용기쪽으 로 불꽃이 튀지 않도록 하고 , 전동공구와 연마 작업물이 과 열되지 않도록 하며 , 정기적으로 분진 용기를 비워주십시 오 . 작업 소재 제조사의 사용 방법과 작업하려는 소재에 관 한 해당 국가의 규정을 준수하십시오 . 손과 팔에 가해지는 진동 이 사용 설명서에 나와있는 진동 측정치는 EN 60745 의 규 정에 따라 측정한 것이므로 전동공구를 서로 비교하는데 사 용할 수 있습니다 . 또한 진동 부하를 측정하는데도 적당합

기재된 진동 측정치는 전동공구의 주요 사용 분야의 경우입 니다 . 전동공구를 적당하지 않은 액세서리를 장착하여 사 용하거나 제대로 정비하지 않은 상태에서 비정상적으로 사 용하면 진동 측정치가 달라질 수 있습니다 . 이로 인해 전체 작업 시간의 진동 부하가 훨씬 높아질 수 있습니다 . 진동 부하를 정확히 측정하려면 기기의 스위치

시간과 무부하 상태로 가동하는 시간까지 고려해야 합니다. 그렇게 하면 전체 작업 시간의 진동 부하가 훨씬 낮아집니

더불어 작업자의 안전을 위해 진동 효과가 생기기 전에 추 가 안전 수칙을 세우십시오 . 예를 들면 전동공구와 액세서 리를 정비하고 , 손을 따뜻하게 하며 작업 순서를 정하십시

반드시 FEIN 사가 지정한 정품 액세서리만을 사용하십시 오 . FEIN 정품이 아닌 액세서리를 사용하면 전동공구가 과 열되어 파괴될 수 있습니다 . 너무 무거운 작업공구로 작업하면 진동 댐퍼가 과부 하될 수 있습니다 ! 대형의 원형 샌딩판 ( 제품 번호 . 63806195210, Ø115 mm) 혹은 타일 이음새용 클리닝 키트 ( 제품 번 호 . 63719011220) 를 사용할 경우 작업공구의 과도한 중량 으로 인해 댐퍼 시스템이 과부하될 수 있습니다 . 이 경우 기 기가 불안하게 지나치게 진동합니다 . 조치 : 기기의 회전수를 전자단계 2 로 낮추십시오 . 이 경우 작업 속도가 지연될 수 있으므로 본 기기는 위의 두 작업공구를 사용하는데 한계가 있습니다 . 전동공구가 켜진 상태에서만 작업물 가까이 대십시

° 단계로 조절할 수 있어 최적 상태의 작업 위 치로 고정할 수 있습니다 . 액세서리의 교환 (AFMT12(SL)) (XX 면 참조 5). 고정나사를 끝까지 돌려 끼우십시오 .

액세서리의 교환 (AFMT12Q(SL)) (11 – 12 면

참조 ). 6/7). 고정 레버가 열린 상태에서 전동공구의 스위치를 켜 지 마십시오 . 그렇지 않으면 손과 손가락이 눌리거나 타박상을 입을 위험이 있습니다 . 기기가 작동하는 동안에 고정 레버를 작동하지 마십 시오 . 그렇지 않으면 다칠 위험이 있습니다 . 클램핑 조 부위를 잡지 마십시오 . 그렇지 않으면 손가 락이 눌리거나 타박상을 입을 위험이 있습니다 .

진동 등급에 따른 FEIN 액세서리의

• 이 수치는 동일한 기간 동안 무부하 상태와 부하 상태에서 실시한 작업 주기에 의한 것입니다 . 액세서리에 해당하는 진동 등급은 첨부된 데이터 자료 34130443060를 참고하십시오 .OBJ_BUCH-0000000247-001.book Page 143 Thursday, January 28, 2016 2:33 PM144

클램핑 조가 열려 있거나 액세서리가 없는 상태에서 전동공구를 사용하지 마십시오 ! 이 경우 전동공구가 손상될 수 있습니다 . 작업에 필요한 액세서리를 장착하기 전에 클램핑 조 가 풀려 있으면 고정 레버를 앞으로 움직였다가 다시 뒤로 움직이십시오 . 그리고 나면 클램핑 조가 잠기게 됩니다 . 이제 액세서리를 끼우면 됩니다 .

0 °C – 45 °C (32 °F – 113°F) 사이의 배터리 작동 온도 범위 에서만 배터리를 사용하고 충전하십시오 . 배터리 온도는 충전을 시작할 때부터 배터리 작동 온도 범위 내에 있어야

배터리의 실제 충전 상태 ( 퍼센트 ) 는 전동공구가 정지한 상태에서만 보입니다 . 배터리가 과방전되기 전에 전자장치가 자동으로 모터의 스

샌딩작업 시 주의 사항 . 전동공구에 샌딩 페이퍼를 끼워 사용할 때는 평평한 표면 위에 짧게 힘껏 누른 후에 전동공구의 스위치를 잠깐 켜십 시오 . 이렇게 하면 접착이 잘 되어 빨리 마모되는 것을 예방

샌딩 페이퍼의 모서리 부위만 마모된 경우 샌딩 페이퍼를 떼었다가 120° 돌려서 다시 붙일 수 있습니다 . 샌딩 패드의 끝모서리 부위만 사용하지 말고 전체면으로 작

소형의 삼각 샌딩판으로 연마작업을 할 경우 높은 진동 주 파수를 선택하십시오 ( 전자식 스위치 4–6

딩판과 대형 삼각 샌딩판으로 작업할 경우에는 중간 진동 주파수 ( 전자식 스위치 , 최대 4 단계 ) 를 선택하십시오 . 계속 움직이며 가볍게 누르면서 샌딩작업을 하십시오 . 지 나치게 눌러 작업하면 깎임 정도가 많아지는 것이 아니라 샌딩 페이퍼가 빨리 마모될 뿐입니다 . 절단작업 시 주의 사항 . 높은 진동 주파수를 선택하십시오 . 원형의 톱날이 균일하 게 마모되도록 하기 위해 원형 톱날의 위치를 바꾸어 고정

스크레이핑 작업 시 주의 사항 . 중간에서 높은 정도의 진동 주파수를 선택하십시오 . 보수 정비 및 고객 서비스 . 극심한 작업 환경조건에서 금속에 작업할 경우 전도성 분진이 전동공구 안에 쌓일 수 있습니다 . 자주 전동공구의 내부로 환기구를 통해 습기와 오일 성분이 없는 압축 공기를 불어 넣으십시오 . 전동공구를 보관하려면 커터 등 액세서리를 빼고나서 고정 레버를 잠근 다음 , 고정장치를 누르십시오 . 본 전동공구의 부품 목록은 인터넷 www.fein.com 에 나와

AFMT12(SL): 전동공구를 보관할 때 액세서리를 탈착하고 고정나사를 끝까지 돌려 끼우십시오 . 다음 부속품은 필요에 따라 직접 교환하실 수 있습니다 : 고정나사 (AFMT12 (SL)), 액세서리 품질 보증 및 법적 책임 . 제품에 대한 품질 보증은 유통하는 국가의 법적 규정에 따 라 유효합니다 . 더불어 FEIN 사는 FEIN 제조사 보증서에 부응하는 품질 보증을 합니다 . 귀하의 전동공구 공급 내역에는 이 사용 설명서와 그림에 나와있는 액세서리 중 일부만 들어있을 수도 있습니다 . 적합성에 관한 선언 . FEIN 사는 단독 책임 하에 본 제품이 이 사용 설명서 후면에 나와있는 관련된 규정과 일치함을 자체 선언합니다 . 기술 자료 문의 : C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd 환경 보호 , 처리 . 포장재 , 폐기용 전동공구 및 액세서리는 친환경적인 방법 으로 재활용할 수 있도록 분류해야 합니다 . 배터리를 반드시 방전된 상태로 폐기하십시오 . 완전히 방전되지 않은 배터리는 단락되는 것을 방지하기 위 해 단자 부위에 접착 테이프를 붙여 절연하십시오 . LED 표시기 의미 조치 1–4 녹색 LED

배터리를 충전하십시오 적색 깜박등 배터리를 사용

배터리가 작동 온도 범위 에 있도록 한 다음 , 충전
