| 产品类型 | 17英寸彩色液晶显示器 |
| 品牌 | Sony |
| 型号 | SDMG76X |
| 最大分辨率 | 1280 x 1024 像素 (SXGA) |
| 水平频率 | 28-80 kHz（模拟），28-64 kHz（数字） |
| 垂直频率 | 56-75 Hz（模拟），60 Hz（数字） |
| 视频输入接口 | DVI-D（数字），HD15（模拟） |
| 音频输入 | 立体声迷你插孔（0.5 V eff） |
| 内置扬声器 | 2 x 2 W 立体声 |
| 耳机插孔 | 立体声迷你插孔 |
| 尺寸（含支架） | 383.5 x 404.5 x 163 mm |
| 重量 | 约 5.5 kg |
| 功耗（正常） | 最大 50 W |
| 功耗（待机） | 最大 1.0 W |
| 电源电压 | 100-240 V AC, 50/60 Hz（需要适配电源线） |
| 可调节倾斜 | 是，最多约 20° |
| 预设图像模式 | 电影、PC、用户、游戏 |
| 节能功能 | 是，兼容 VESA DPMS / DMPM |
| 按键锁定 | 是（菜单锁定菜单） |
| VESA 壁挂兼容性 | 是，孔距 75 mm（不含螺丝） |
| 屏幕清洁 | 使用软布，请勿使用溶剂或研磨性清洁剂 |
| 工作温度 | 5-35 °C |
| 认证 | ENERGY STAR, FCC（美国） |
常见问题 - SDMG76X SONY
用户关于以下问题的提问 SDMG76X SONY
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 显示器 免费PDF格式！查找您的手册 SDMG76X - SONY 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 SDMG76X 品牌 SONY.
用户手册 SDMG76X SONY
按下1 M E按钮。
出现菜单画面。
步骤 2：将显示器连接到计算机 ..... 7
步骤 3：连接电源线 8
步骤 4：扎住电线 8
步骤 5：打开显示器和计算机 8
调节倾斜度 9
选择输入信号 （INPUT 按钮） 9
设定显示器 10
导航菜单 10
设置模式 （图像模式） 10
图像菜单 11
音频菜单 12
A 屏幕效果菜单（仅用于模拟 RGB 信号） 13
菜单位置菜单 14
输入检测菜单 15
语言菜单 15
复原菜单（复原为默认设定） 15
菜单锁定菜单 15
技术特点 16
控制音量 16
省电功能 16
自动图像质量调整功能（仅用于模拟 RGB 信号） 17
故障排除 17
画面信息 17
故障现象和排除方法 18
规格 20
使用前注意事项
有关电源连接的警告事项
请使用附带的电源线。如果使用其他电源线，则必须与当地的电源匹配。
对于美国用户
如果没有使用合适的电源线，该显示器将无法遵循 FCC 的强制性标准。
对于英国用户
如果在英国使用本显示器，请务必使用与英国电源相匹配的电源线。
插头类型范例
用于 100 V-120 V
交流电
用于 200 V-240 V 交流电
仅限于 240 V 交流电
设备必须安装在容易插拔的电源插座附近。
安装
切勿在下列场所安装或放置显示器：
- 受高温影响的地方，例如靠近散热器、暖气口或直射阳光下。显示器若受到高温影响，如放置在直射阳光下的汽车内或靠近暖气口，会引起机壳变形或故障。
- 会受到机械振动或冲击的地方。
- 靠近会产生强磁场的设备，如电视机或各种其他家用电器。
- 受大量灰尘、垃圾或沙尘影响的地方，例如靠近开着的窗或门等等。如果临时放置在户外，则必须采取足够的预防措施防止空气中的灰尘和脏物进入。否则会产生不可修复的故障。
由于显示器背面上部的气孔会变热，请小心切勿触摸这些气孔。
请将本机放置在平面上。请勿将其放置在桌子边缘等不平处。如果本机的某个部位伸出不平的表面，则有可能掉落并导致损坏或人员受伤。
通风
为顶部和底部零件提供开口以获得必要的通风。为确保装置的可靠操作并防止其过热，务必不能堵塞或盖住这些开口。不应用报纸、桌布、窗帘等物品盖住通风口以免通风不畅。
使用液晶显示屏
- 切勿将液晶显示屏面向太阳放置，因为太阳光会损坏液晶显示屏。将显示器放置在窗边时请当心。
- 切勿按压或擦伤液晶显示屏。切勿将重物放在液晶显示屏上。这可能导致屏幕失去均匀性或造成液晶显示器面板故障。
- 如果在寒冷的地方使用本显示器，屏幕上会出现残影。这并不是故障。当温度上升到正常工作温度时，屏幕即会恢复正常。
- 如果长时间显示静止图像，可能会暂时出现残影。残影最终会消失。
- 液晶显示器面板在使用时会变热。这并不是故障。
关于内置立体声扬声器
- 切勿拆下扬声器背面的螺丝。否则可能导致故障。
- 由于扬声器会产生磁场，务必让磁录设备、磁带和软盘远离扬声器的开口。磁场可能会影响磁带和光盘上存储的数据。
液晶显示屏注意事项
请注意，液晶显示屏是由高精密技术制成。但在液晶显示屏上可能会一直出现黑点或发光亮点（红色、蓝色或绿色），还可能出现不规则的彩色条纹或亮点。这并不是故障。
(有效点：99.99% 以上)
保养
- 清洁显示器之前，请先从电源插座上拔掉电源线。
- 请用软布清洁液晶显示屏。如果使用玻璃清洁液，切勿使用任何含有抗静电溶剂或类似添加剂的清洁剂，因为这可能损伤液晶显示屏的涂层。
- 请用软布蘸柔性洗涤剂溶液清洁机壳、面板和控制钮。切勿使用任何类型的砂纸、研磨粉或酒精、汽油等溶剂。
- 切勿用圆珠笔或螺丝起子等尖锐物体去摩擦、触碰或敲击屏幕表面。这种接触可能会导致显像管的划伤。
- 请注意，如果显示器接触到杀虫剂等挥发性溶剂，或者长期接触到橡胶或乙烯基材料，则可能导致材料退化或液晶显示屏涂层退化。
- 请注意，如果在维修过程中维修人员更换了某些部件，则这些部件可能会被保留。
搬运
- 搬运时，请先断开显示器上连接的所有电缆，并且用双手抓紧显示器。如果显示器掉落，则可能造成您受伤或显示器损坏。
- 送修或搬运本显示器时，请使用原纸箱和包装材料。
安装到墙壁或安装支架上
要将该显示器安装到墙壁或安装支架上，请务必咨询专业人员。
显示器的废弃
- 切勿将本显示器作为普通家庭废弃物处理。 ·本显示器所使用的荧光管含有水银。对本显示器的处理必须按照您当地卫生权力机构的法规执行。
对于美国用户
本产品含有水银。若在美国销售，本产品的废弃可能会受到管制。关于废弃或再循环信息，请咨询当地政府或电子行业联盟（http://www.eiae.org）。
制造商：索尼公司
日本东京都品川区北品川6-7-35
产地：中国
识别部件和控制钮
详细内容请参照括弧内的页数。
(电源)开关和控制钮位于显示器前面的右下方。

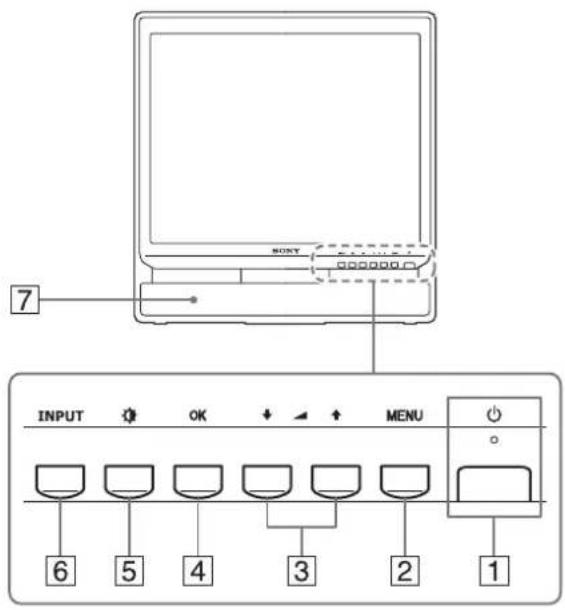

显示器正面
①(电源)开关和指示灯 (第 8, 16 页)
若要打开或关闭显示器，请向上按 ⏻（电源）开关。当显示器打开时电源指示灯呈绿色亮起，而当显示器处于省电模式时呈橙色亮起。
②MENU 按钮 （第 10 页）
本按钮显示或关闭主菜单。
您还可通过按住本按钮 8 秒钟以上以开启 DDC/CI 功能。
③↓/↑和 ↗（音量控制）按钮 （第 10，16 页）
用这些按钮来选择菜单项目和进行调整，还可显示 “音量” 菜单以控制音量。
4 OK 按钮 (第 10 页)
本按钮用于选择项目或执行菜单中的设定。
5（图像模式）按钮 （第 10 页）
用此按钮来调整图像模式。
6 INPUT 按钮 (第 9 页)
当两台计算机连接到显示器时，本按钮可转换输入 1 和输入 2 之间的视频输入信号。
7 立体声扬声器 (第 16 页)
这些扬声器输出音频信号作为声音。

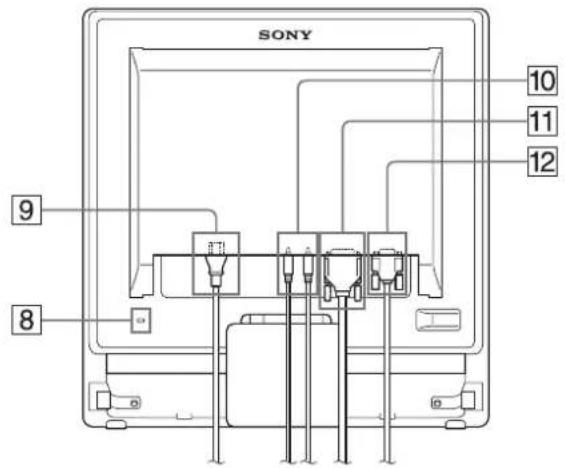

显示器背面
液晶显示器侧视图
本安全锁定孔应该与 Kensington Micro Saver Security System 一起使用。
Micro Saver Security System 是 Kensington 的商标。
9 AC IN（交流输入）连接器（第8页）
连接电源线（附带）。
10用于输入 1/2 的音频输入插孔 （第 7 页）
当连接至计算机或其它连接至输入 1/输入 2 音频设备的音频输出插孔时，本插孔输入音频信号。
11用于输入 1 的 DVI-D 输入连接器 （数字 RGB）（第 7 页）
此连接器输入的数字 RGB 视频信号遵守 DVI.1.0 版。
12用于输入 2 的 HD15 输入连接器 （模拟 RGB）（第 7 页）
此连接器输入模拟 RGB 视频信号（0.7 Vp-p，正极）和 SYNC 信号。
13耳机插孔（第16页）
本插孔将音频信号输出至耳机。
安装
使用显示器前，请查点一下包装纸箱内是否含有下列物品：
- 液晶显示器
- 电源线
- HD15-HD15 视频信号电缆 (模拟 RGB) • DVI-D 视频信号电缆 （数字 RGB） ·音频线 （立体声迷你插头）
- 电线扎带
- CD-ROM (Windows/Macintosh 实用软件，使用说明书等)
- 保修卡
- 快速安装指南
步骤 1: 使用支架
使用附带的支架
打开支架。
支架出厂时处于折叠状态。支架折叠时切勿将显示器垂直放置。否则，显示器可能倾倒。

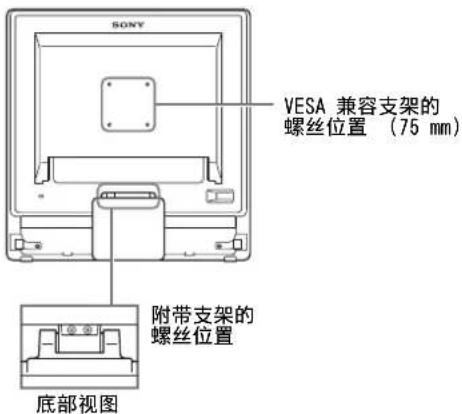

使用 VESA 兼容支架
当使用非附带的 VESA 兼容壁挂架或支架时，请使用 VESA 容螺丝进行安装。
在装有或不装有附带支架的情况下均可使用显示器。
步骤 2：将显示器连接到计算机
连接之前，请关闭显示器和计算机。
注
- 不要接触视频信号电缆连接器内的针，因为这可能将针折弯。
- 检查 HD15 连接器排列情况，避免折弯视频信号电缆连接器内的针。

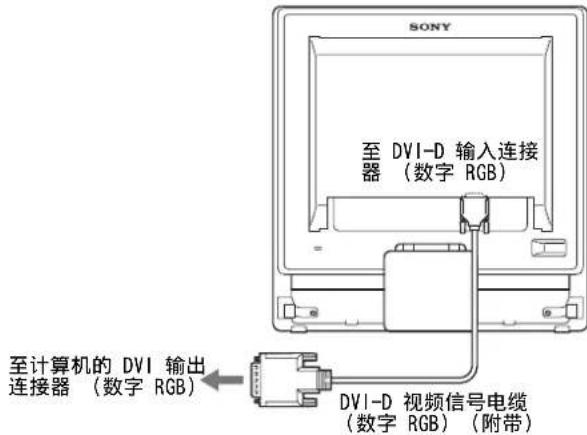

连接具有 DVI 输出连接器 （数字 RGB）的计算机
使用附带的 DVI-D 视频信号电缆（数字 RGB），将计算机连接到显示器的 DVI-D 输入连接器（数字 RGB）。
■ 连接具有 HD15 输出连接器（模拟 RGB）的计算机
使用附带的 HD15-HD15 视频信号电缆（模拟 RGB），将计算机连接到显示器的 HD15 输入连接器（模拟 RGB）。

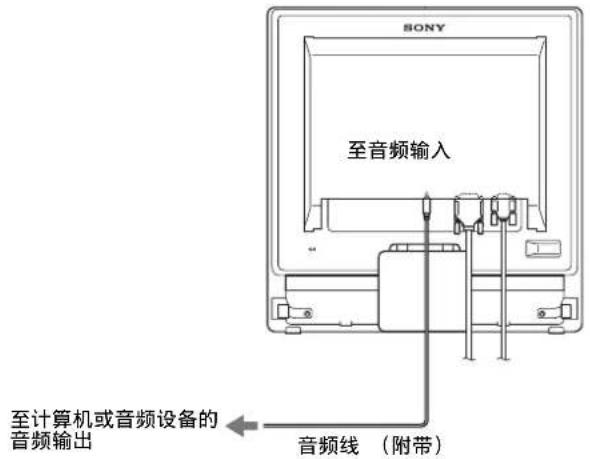

■ 连接音频线
将附带的音频线连接到显示器上相应的音频输入插孔。
使用显示器的扬声器或耳机可聆听计算机或其他连接到显示器音频输入插孔的音频设备的声音。
更多信息参见第 16 页上的“控制音量”。

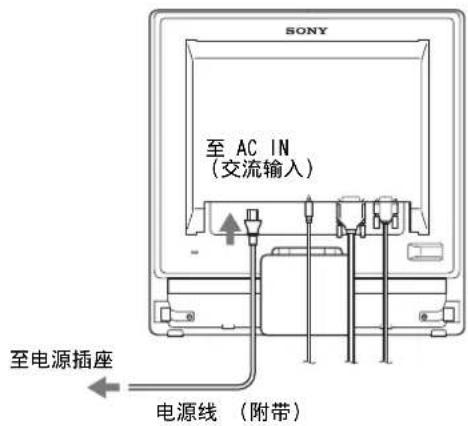

步骤 3：连接电源线
关闭显示器和计算机电源，先将电源线连接到显示器，然后再将其连接到电源插座。

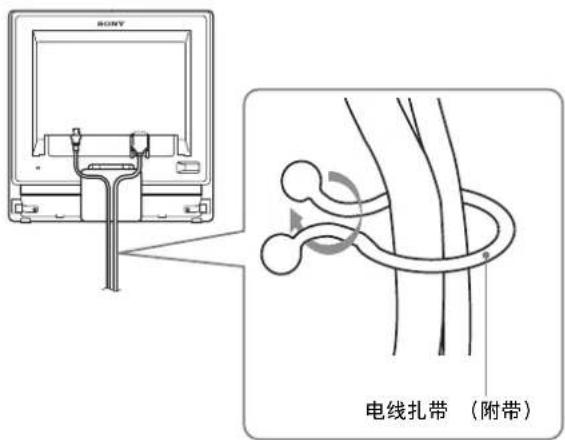

步骤 4：扎住电线
1 捆扎好电缆和电线。
使用附带的电线扎带，捆扎电缆和电线。
此处显示的图示为 SDM-G76X 显示器的后视图。同样适用于其他型号。
步骤 5：打开显示器和计算机
按 ⏻（电源）开关。
显示器的 ⏻（电源）指示灯以绿色点亮。
打开计算机。
显示器安装完成。如有必要，请使用显示器的控制钮调整图像。
- 如果屏幕上未出现图像
请检查电源线和视频信号电缆是否正确连接。
- 如果屏幕上出现“没有输入信号”：
计算机进入省电模式。试着按键盘上任意键或移动鼠标。
- 如果屏幕上出现“未连接信号线”：
请检查视频信号电缆是否正确连接。
- 如果屏幕上出现“超出范围”：
重新连接旧显示器。然后在以下范围内调节计算机的显示卡。
| 模拟 | RGB | 数字 | RGB | |
| 水平频率 | 28-80 | kHz | 28-64 | kHz |
| 垂直频率 | 56-75 | Hz | 60 | Hz |
| 分辨率 | 1280 × 1024 或更低 | 1280 × 1024 或更低 | ||
有关屏幕信息的更多说明，请参阅第 18 页上的“故障现象和排除方法”。
不需要特定的驱动程序
本显示器遵照“DDC”即插即用标准，并自动检测所有显示器信息。计算机不需要安装特定的驱动程序。
连接显示器后第一次打开计算机时，屏幕上会出现设定向导。此时，请按照屏幕指示进行操作。即插即用显示器被自动选择，因此您可以使用此显示器。
垂直频率转变为 60 Hz。
如果显示器上闪烁不明显，您可以就这样使用。您不需要将垂直频率设定到更高的值。

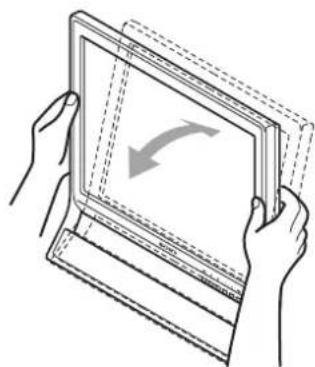

调节倾斜度
显示器可以在以下所示的角度内进行调节。
抓住液晶显示器面板的下部，然后调整屏幕倾斜度。
本显示器的设计能使您将显示器设置在一个舒适的观看角度。根据桌子和椅子的高度调整显示器的视角，并使屏幕上的光线不会反射到您的眼睛。
注
调节屏幕的倾斜度时，切勿将显示器从桌上碰落。
选择输入信号 （INPUT 按钮）
按 INPUT 按钮。
每按一次该按钮，输入信号将改变。
| 屏幕信息(在屏幕左上角显示约5秒。) | 输入信号配置 |
| 输入1:DVI-D DVI-D 输入连接器(数字RGB)用于输入1 | |
| 输入2:HD15 HD15 输入连接器(模拟RGB)用于输入2 | |
设定显示器
进行调整之前
连接并开启显示器和计算机。
为获得最佳效果，在调整之前至少等待 30 分钟。
可用屏幕显示菜单对显示器做许多调整。
导航菜单
■使用 MENU、↓/↑和 OK 按钮
1 显示主菜单。
按 MENU 按钮，在屏幕上显示主菜单。
2 选择您想要调整的菜单。
按 ↓/↑ 按钮显示想要的菜单。按 OK 按钮选择菜单项目。
按 ↓/↑按钮进行调整，然后按 OK 按钮。
当您按 OK 按钮时，设置被储存，然后显示回到前一菜单。
按一次 MENU 按钮回到正常显示状态。若未按任何按钮，约 45 秒后菜单将自动关闭。
设置模式 （图像模式）

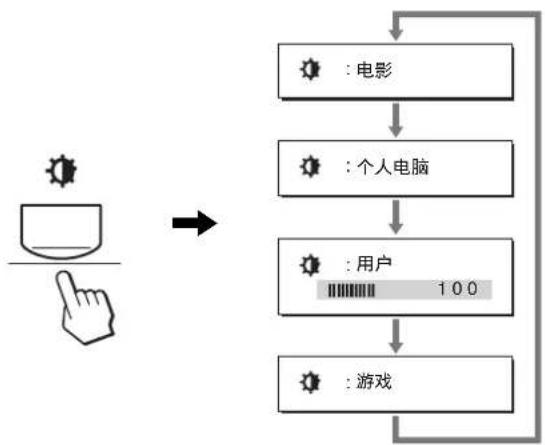

若您重复按显示器右下方的按钮，可从电影 → 个人电脑 → 用户 → 游戏中选择模式。
重复按按钮。
将模式的默认设定设置为电影。按钮一次时将显示电影（默认设定），再次按下时将显示个人电脑。
每次按下按钮时，模式将如下变化。
屏幕上出现各个模式且模式发生变化。约 5 秒钟后菜单自动消失。
选择用户时，您可按 ↓/↑ 按钮或从 MENU 中选择背光来调整背光等级。
注
可为各个模式微调图像质量。
■复原调整
您可以使用复原菜单将设置复原。关于复原调整的更多信息，参见第 15 页。
■通过计算机控制显示器
按住 MENU 按钮至少 5 秒钟。您将看到一条显示当前设定的画面信息。3 秒钟后，DDC/CI 设定会如下所示开启或关闭。
| 画面信息(会出现片刻) | |
| DDC-CI: 打开(默认设定) | 允许计算机控制菜单设定。 |
| DDC-CI: 关闭 | 禁止计算机控制菜单设定。 |
注
此功能仅适用于支持 DDC/CI（显示数据通道指令接口）功能的计算机。
图像菜单
可使用图像菜单调整下列项目。
- 模式
(游戏 / 电影 / 个人电脑用户)
- 背光
- 对比度 ①
- 亮度
- 色温 • GAMMA γ
- 锐度
- 模式复原 →←
■模式菜单
可按自己的意图选择合适的屏幕亮度。
可为各个模式设置图像设定。
变更的设定将自动应用于各个输入（输入 1/ 输入 2）。
1 按 MENU 按钮。
屏幕上出现主菜单。
2 按 ↓/↑按钮选择 图像），然后按 OK 按钮。
屏幕上出现图像菜单。
3 按 ↓/↑按钮选择电影，然后按 OK 按钮。
屏幕上出现模式菜单。
4 按 ↓/↑按钮选择想要的模式，然后按 OK 按钮。
默认设定为电影。
- 游戏：明亮的图像。 ·电影：强对比度的清晰图像。 ·个人电脑：软色调的图像。
- 用户：低亮度的图像。
注
可为各个模式微调图像质量。
■调整背光 （背光）
如果屏幕过亮，请调整背光使得屏幕易于观看。
1 按 MENU 按钮。
屏幕上出现主菜单。
2 按 ↓/↑按钮选择 图像），然后按 OK 按钮。
屏幕上出现图像菜单。
3 按 ↓/↑按钮选择 |:○(背光)，然后按 OK 按钮。
屏幕上出现背光菜单。
4 按 ↓/↑按钮调整亮度等级，然后按 OK 按钮。
■调整对比度 （对比度）
调整图像对比度。
注
当色温设为 sRGB 时，不能调节对比度、亮度或 GAMMA。
1 按 MENU 按钮。
屏幕上出现主菜单。
2 按 ↓/↑按钮选择 图像），然后按 OK 按钮。
屏幕上出现图像菜单。
3 按 ↓/↑ 按钮选择 ●（对比度），然后按 OK 按钮。
屏幕上出现对比度菜单。
4 按 ↓/↑按钮调整对比度，然后按 OK 按钮。
■调整图像的黑色电平 （亮度）
调整图像亮度 （黑色电平）。
注
当色温设为 sRGB 时，不能调节对比度、亮度或 GAMMA。
1 按 MENU 按钮。
屏幕上出现主菜单。
2 按 ↓/↑按钮选择 图像），然后按 OK 按钮。
屏幕上出现图像菜单。
3 按 ↓/↑按钮选择 ○(亮度)，然后按 OK 按钮。
屏幕上出现亮度菜单。
4 按 ↓/↑按钮调整亮度，然后按 OK 按钮。
■调节色温 （色温）
您可以从色温的默认设定中为白色区域选择图像的色彩电平。
此外，若有必要，您也可微调色温。
可以为屏幕亮度的每个模式设定所需的色温。
1 按 MENU 按钮。
屏幕上出现主菜单。
2 按 ↓/↑按钮选择 📄(图像)，然后按 OK 按钮。
屏幕上出现图像菜单。
3 按 ↓/↑ 按钮选择 ☐（色温），然后按 OK 按钮。
屏幕上出现色温菜单。
4 按 ↓/↑按钮选择想要的色温，然后按 OK 按钮。
色温从 9300K 降低至 6500K（默认设定），白色将从略带蓝色变至略带红色。
当您选择 “sRGB” 时，色彩将按 sRGB 描述文件调节。（sRGB 色彩设定是设计用于计算机产品的行业标准色彩空间协议。）如果您选择 “sRGB”，则计算机的色彩设定必须设定为 sRGB 描述文件。
注
- 如果连接的计算机或其他设备与 sRGB 不兼容，则色彩不能按 sRGB 描述文件调节。
- 当色温设定为 sRGB 时，无法调整对比度、亮度或 GAMMA。
微调色温 （用户调整）
可为各个模式设置色温。
(游戏 / 电影 / 个人电脑 / 用户)。
1 按 ↓/↑按钮选择调整，然后按 OK 按钮。
屏幕上出现用户调整菜单。
2 按 ↓/↑ 按钮选择 R（红色）或 B（蓝色），然后按 OK 按钮。 接着按 ↓/↑ 按钮调节色温，然后按 OK 按钮。
由于此调节是通过相对于 G（绿色）增加或减少 R 和 B 成份来改变色温，因此 G 成份是固定的。
3 按 ↓/↑ 按钮选择 ↩，然后按 OK 按钮。
新的色彩设定被储存在内存中，并且无论何时选择用户，设定都自动调用。
屏幕上出现色温菜单。
■改变伽马设定（GAMMA）
可以用图像原来的颜色阴影与屏幕上图像的颜色阴影组合。
注
当色温设为 sRGB 时，不能调节对比度、亮度或 GAMMA。
2 按 ↓/↑ 按钮选择 📋（图像），然后按 OK 按钮。
屏幕上出现图像菜单。
3 按 ↓/↑ 按钮选择 γ（GAMMA），然后按 OK 按钮。
屏幕上出现 GAMMA 菜单。
4 按 ↓/↑按钮选择想要的模式，然后按 OK 按钮。
■调整锐度 （锐度）
进行调节以锐化图像边缘等。
1 按 MENU 按钮。
屏幕上出现主菜单。
2 按 ↓/↑ 按钮选择 📋（图像），然后按 OK 按钮。
屏幕上出现图像菜单。
3 按 ↓/↑ 按钮选择 □（锐度），然后按 OK 按钮。
屏幕上出现锐度菜单。
4 按 ↓/↑按钮调整锐度，然后按 OK 按钮。
■ 模式复原菜单（将各模式复原为默认设定）→
您可以将调整复原为默认值。
1 按 MENU 按钮。
屏幕上出现主菜单。
2 按 ↓/↑ 按钮选择 📄（图像），然后按 OK 按钮。
屏幕上出现图像菜单。
3 按 ↓/↑ 按钮选择 → (模式复原)，然后按 OK 按钮。
屏幕上出现模式复原菜单。
4 按 ↓/↑按钮选择想要的模式，然后按 OK 按钮。
- 确定：将图像菜单中的各模式复原为默认设定。
取消：取消复原，然后返回图像菜单。
音频菜单
可使用音频菜单调整下列项目。
· 高音 - 低音 - 平衡 - 环绕声 - 复原
调节高音、低音或平衡
1 按 MENU 按钮。
屏幕上出现主菜单。
2 按 ↓/↑ 按钮选择 ☐（音频），然后按 OK 按钮。
3 按 ↓/↑ 按钮选择高音、低音或平衡，然后按 OK 按钮。
4 按 ↓/↑ 按钮调节高音、低音或平衡，然后按 OK 按钮。
注
只有环绕声设置为关闭时，才能调整高音和低音。
选择环绕声
1 按 MENU 按钮。
屏幕上出现主菜单。
2 按 ↓/↑ 按钮选择 ◀（音频），然后按 OK 按钮。
3 按 ↓/↑按钮选择环绕声，然后按 OK 按钮。
4 按 ↓/↑按钮选择想要的模式，然后按 OK 按钮。
- 打开：提供强劲的声音（环绕声效果）。
- 关闭：关闭环绕声效果。
■音频初始化菜单 （将各模式复原为默认设定）
→←
您可以将调整复原为默认值。
1 按 MENU 按钮。
屏幕上出现主菜单。
2 按 ↓/↑ 按钮选择 ☐（音频），然后按 OK 按钮。
屏幕上出现音频菜单。
3 按 ↓/↑ 按钮选择 … （复原），然后按 OK 按钮。
屏幕上出现音频初始化菜单。
4 按 ↓/↑ 按钮选择想要的模式，然后按 OK 按钮。
- 确定：将音频菜单中的各模式复原为默认设定。
- 取消：取消复原，然后返回音频菜单。
屏幕效果菜单 （仅用于模拟 RGB 信号）
可使用屏幕效果菜单调整下列项目。
- 自动调节
- 相位
- 像素频率
·水平中心
- 垂直中心
注
当接收到来自 DVI-D 输入连接器用于输入 1 的数字 RGB 信号时不必进行调节。
■自动图像质量调整功能
当显示器接收到输入信号时，它会自动调整图像位置和锐度（相位 / 像素频率），使屏幕上出现清晰的图像（参见第 17 页）。
注
当自动图像质量调整功能启用时，仅 ⏻（电源）开关可以操作。
如果本显示器的自动图像质量调整功能似乎不能完全调整图像
您可以对当前的输入信号进一步进行图像质量的自动调整（参见以下的自动调节）。
如果仍需要进一步进行图像质量的调整
您可以手动调整图像锐度 （相位 / 像素频率）和位置 （水平 / 垂直位置）。
这些调整被储存在内存中，当显示器接收到之前的输入信号和已注册的输入信号时可自动调用。
■对当前输入信号进一步进行图像质量自动调节（自动调节）
1 按 MENU 按钮。
屏幕上出现主菜单。
2 按 ↓/↑ 按钮选择 (屏幕效果)，然后按 OK 按钮。
屏幕上出现屏幕效果菜单。
3 按 ↓/↑按钮选择自动调节，然后按 OK 按钮。
屏幕上出现自动调节菜单。
4 按 ↓/↑按钮选择打开或关闭，然后按 OK 按钮。
- 打开：对于当前的输入信号，进行适当的画面相位、像素频率和水平 / 垂直位置的调整，并保存。
注意
当监视器打开或输入信号改变时，自动调节功能会自动进行调整。
- 关闭：自动调节功能无效。
注意
当输入信号改变时，自动调节功能将自动起作用。
5 按 ↓/↑按钮选择 ↩，然后按 OK 按钮。
返回到菜单画面。

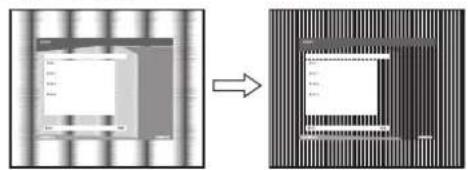

■手动调整图像的锐度和位置（像素频率 / 相位 / 水平中心 / 垂直中心）
您可以按照以下步骤调节图像锐度。当计算机连接到显示器HD15输入连接器（模拟RGB）时，调整有效。
1 在计算机上将分辨率设置为 1280 × 1024。
2 放入 CD-ROM。
3 启动 CD-ROM。
对于 Windows 用户
自动运行操作时：
选择地区、语言和型号，然后单击显示器调整工具(UTILITY)。
4 单击 “Adjust” 并确认当前分辨率（最高值）和建议分辨率（最低值），然后单击 “Next”。
出现像素频率的测试图案。
5 按 MENU 按钮。
屏幕上出现主菜单。
6 按 ↓/↑按钮选择（屏幕效果），然后按 OK 按钮。
屏幕上出现屏幕效果菜单。
7 按 ↓/↑按钮选择像素频率，然后按 OK 按钮。
屏幕上出现像素频率调整菜单。

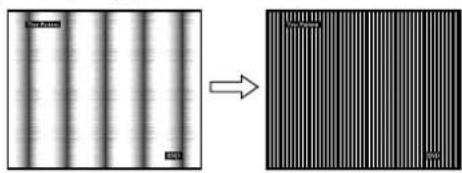

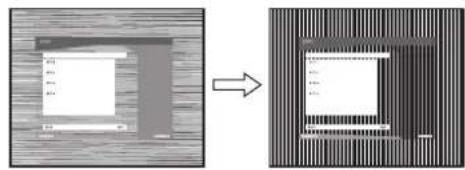

8 按 ↓/↑按钮，直至垂直条纹消失。
调节垂直条纹消失。
如果水平条纹遍及整个屏幕，请按照下列步骤调整相位。
10 单击 “Next”。
出现相位的测试图案。
11 按 ↓/↑按钮选择相位，然后按 OK 按钮。
屏幕上出现相位调整菜单。

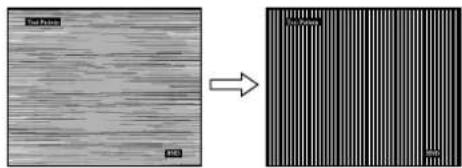

12 按 ↓/↑按钮，直至水平条纹为最小限度。
进行调整，使水平条纹为最小限度。
15 按 ↓/↑按钮选择水平中心或垂直中心，然后按 OK 按钮。
屏幕上出现水平中心调整菜单或垂直中心调整菜单。
16 按 ↓/↑按钮，使屏幕上的测试图案居中。
17 单击 “Next”。
单击 “End” 或 “退出” 关闭测试图案。
自动运行操作失败时：
1 打开 “我的电脑” 并右击 CD-ROM 图标。
进入 “资源管理器” 并打开 CD-ROM 图标。
2 打开 [Utility]，然后选择 [WINDOWS]。
3 启动 [WIN_UTILITY.EXE]。
出现测试图案。进入步骤 4。
对于 Macintosh 用户
1 打开 CD-ROM。
2 打开 [Utility]，然后选择 [MAC]。
3 打开 [MAC UTILITY]，然后启动 [MAC_CLASSIC_UTILITY]
或 [MAC_OSX_UTILITY]。
出现测试图案。进入步骤 4。
4 按 MENU 按钮。
屏幕上出现主菜单。
5 按 ↓/↑按钮选择（屏幕效果），然后按 OK 按钮。
屏幕上出现屏幕效果菜单。
6 按 ↓/↑按钮选择相位，然后按 OK 按钮。
屏幕上出现相位调整菜单。
7 按 ↓/↑按钮，直至水平条纹为最小限度。
进行调整，使水平条纹为最小限度。
如果垂直条纹遍及整个屏幕，请按照下列步骤调整像素频率。
9 按 ↓ /↑按钮选择像素频率，然后按 OK 按钮。
屏幕上出现像素频率调整菜单。
10 按 ↓/↑按钮，直至垂直条纹消失。
调节垂直条纹消失。
12 按 ↓/↑按钮选择水平中心或垂直中心，然后按 OK 按钮。
屏幕上出现水平中心调整菜单或垂直中心调整菜单。
13 按 ↓/↑按钮，使屏幕上的测试图案居中。
14 单击屏幕上的 “END” 关闭测试图案。
菜单位置菜单
如果菜单将屏幕上的图像挡住，您可以改变菜单位置。
1 按 MENU 按钮。
屏幕上出现主菜单。
2 按 ↓/↑按钮选择（菜单位置），然后按 OK 按钮。
屏幕上出现菜单位置菜单。
3 按 ↓/↑按钮选择想要的位置，然后按 OK 按钮。
屏幕的上、中和下都有三个位置。
输入检测菜单
当您选择输入检测菜单中的开启自动输入检测时，显示器将自动检测进入输入端的输入信号，并且在进入省电模式前，自动改变输入。
1 按 MENU 按钮。
屏幕上出现主菜单。
2 按 ↓/↑按钮选择（输入检测），然后按 OK 按钮。
屏幕上出现输入检测菜单。
3 按 ↓/↑ 按钮选择想要的模式，然后按 OK 按钮。
- 开启自动输入检测：当选择的输入端没有输入信号时，或当您按显示器上的 INPUT 按钮选择输入端但终端没有输入信号时，出现屏幕信息（第 17 页），并且显示器将自动检查进入其他输入端的输入信号来改变输入。 当输入改变后，所选择的输入端将显示在屏幕的左上方。 当没有输入信号时，显示器将自动进入省电模式。
- 关闭自动输入检测：输入不会自动改变。按 INPUT 按钮改变输入。
LANGUAGE 菜单
可以在显示器上改变显示菜单和信息所使用的语言。
1 按 MENU 按钮。
屏幕上出现主菜单。
2 按 ↓/↑按钮选择 LANGUAGE，然后按 OK 按钮。
屏幕上出现 LANGUAGE 菜单。
3 按 ↓/↑按钮选择一种语言，然后按 OK 按钮。
- 中文
→← 复原菜单 （复原为默认设定）
您可以将调整复原为默认值。
1 按 MENU 按钮。
屏幕上出现主菜单。
2 按 ↓/↑ 按钮选择 → (复原)，然后按 OK 按钮。
屏幕上出现复原菜单。
3 按 ↓/↑ 按钮选择想要的模式，然后按 OK 按钮。
- 确定：将所有调整数据复原至默认设定。注意，使用此方式不会复原 LANGUAGE 设定。
- 取消：取消复原，然后返回菜单画面。
菜单锁定菜单
您可以锁定按钮的控制，以防止意外调整或复原。
1 按 MENU 按钮。
屏幕上出现主菜单。
2 按 ↓/↑ 按钮选择 (菜单锁定)，然后按 OK 按钮。
屏幕上出现菜单锁定菜单。
3 按 ↓/↑ 按钮选择打开或关闭。
- 打开：仅 ⏻（电源）开关和 MENU 按钮可以操作。如果您想进行其他操作，屏幕上将出现图标。 将菜单锁定设定为打开时，仅可选择此菜单选项。
- 关闭：将菜单锁定设定为关闭。
技术特点
控制音量
使用显示器的扬声器或耳机可聆听计算机或其它连接至显示器音频输入插孔的音频设备的声音。
可从主菜单中使用独立的“音量”菜单控制音量。
1 当屏幕上无菜单显示时，按 ↓/↑按钮。
2 按 ↓/↑按钮控制音量。
约 5 秒钟后菜单自动消失。
注
- 当屏幕上显示主菜单时，无法调节音量。
- 当显示器处于省电模式时，扬声器或耳机中无声音。
省电功能
本显示器符合 VESA、ENERGY STAR 和 NUTEK 制定的省电原则。如果显示器连接到计算机或与用于模拟输入的 DPMS（显示器电源管理标准）/ 用于数字输入的 DMPM（DVI 数字显示器电源管理）兼容的视频显示卡，则显示器将如下所示自动减少耗电量。
SDM-G76X
| 电源模式 耗电量 ⏻(电源)指示灯 | |
| 正常操作 50 W (最大) 绿色 | |
| 休眠 * 1.0 W (最大) 橙色(深睡) ** | |
| 电源关闭 1.0 W (最大) 熄灭 |
SDM-G96X
| 电源模式 耗电量 ⏻(电源)指示灯 | |
| 正常操作 53 W (最大) 绿色 | |
| 休眠 * 1.0 W (最大) 橙色(深睡) ** | |
| 电源关闭 1.0 W (最大) 熄灭 |
* 当计算机进入“休眠”模式，输入信号切断，并在屏幕上出现“没有输入信号”。5 秒钟后，显示器进入省电模式。 **“深睡”是环保机构所定义的省电模式。
自动图像质量调整功能（仅用于模拟 RGB 信号）
当显示器接收到输入信号时，它会自动调整图像位置和锐度（相位/像素频率），使屏幕上出现清晰的图像。
工厂预设模式
当显示器接收输入信号时，它会自动将信号与存储在显示器内存中的工厂预设模式之一相匹配，以便在屏幕中心提供高质量图像。如果输入信号与工厂预设模式相匹配，图像将以适当的默认调整自动出现在屏幕上。
如果输入信号不符合工厂预设模式
当接收到不符合工厂预设模式之一的输入信号时，本显示器的自动图像质量调整功能将启动，以确保（在以下显示器频率范围内）图像始终清晰地出现在屏幕上：
水平频率：28-80 kHz
垂直频率：56-75 Hz
因此，当显示器第一次接收到不符合工厂预设模式之一的输入信号时，显示器可能要花比普通情况下更长的时间才能在屏幕上显示图像。此调整数据自动储存在内存中，因而在下次，显示器将按照与接收到符合工厂预设模式之一的输入信号时相同的方式运行。
若在选择关闭自动调节时手动调整相位、像素频率和图像位置
对于某些输入信号，本显示器的自动图像质量调整功能可能不能完全地调整图像位置、相位和像素频率。如果这样，您可以手动设定这些调整（第13页）。如果您手动设定，调整数据将作为用户模式被储存在内存中，并在任何时候显示器接收到相同输入信号时自动调用。
注
- 当自动图像质量调整功能启用时，仅 ⏻（电源）开关可以操作。
- 在此期间图像可能会闪动，但这并非故障。只需稍等片刻直至调整完成。
故障排除
在与技术服务部门联系之前，请参考此部分。
画面信息
如果输入信号有误，屏幕上会出现下列信息之一。要解决此问题，请参阅第 18 页上的 “故障现象和排除方法”。
如果屏幕上出现“超出范围”
此信息表示本显示器的规格不支持此输入信号。请检查以下项目。
例如
如果显示 “xxx.x kHz / xxx Hz”
此信息表示本显示器的规格不支持水平或垂直频率。
此图表示当前输入信号的水平和垂直频率。
如果显示 “分辨率 > 1280 × 1024”
此信息表示本显示器的规格 （1280 × 1024 或更低）不支持此分辨率。
如果屏幕上出现“没有输入信号”
此信息表示没有输入信号。
例如
进入省电模式
此信息显示约 5 秒钟后，显示器将进入省电模式。
如果屏幕上出现“未连接信号线”
表示视频信号电缆已经断开。
例如
进入省电模式
此信息显示约 45 秒钟后，显示器将进入省电模式。
故障现象和排除方法
如果问题由所连的计算机或其他设备造成，请参阅所连设备的使用说明书。
现象 检查项目
| 没有画面 | |
| 若在连接电源线后(电源)指示灯未点亮,或在按电源开关后(电源)指示灯未点亮, | ·检查电源线的连接是否正确。 |
| 如果屏幕上出现“未连接信号线”, | ·检查视频信号电缆是否连接正确,所有插头是否牢固地插在各自的插孔内(第7页)。·检查视频输入连接器的针是否被弯曲或被挤入。·检查输入选择设定是否正确(第9页):·连接了非附带的视频信号电缆。如果您连接了非附带的视频信号电缆,则在进入省电模式前屏幕上可能显示“未连接信号线”。这并不是故障。 |
| 如果屏幕上出现“没有输入信号”,或(电源)指示灯为橙色, | ·检查视频信号电缆是否连接正确,所有插头是否牢固地插在各自的插孔内(第7页)。·检查视频输入连接器的针是否被弯曲或被挤入。·检查输入选择设定是否正确(第9页)。■由所连接的计算机或其他设备引起的问题,不是由显示器引起的问题·计算机进入省电模式。试着按键盘上任意键或移动鼠标。·检查显示卡是否正确安装。·将显示卡变更为最新驱动程序。或者,使您的显示卡版本与当前操作系统匹配。·使用笔记本电脑时,将电脑的输出设定为视频输出(关于视频输出设定的详细说明,请联络您的电脑厂商)。·检查计算机电源是否打开。·重新启动计算机。 |
| 如果屏幕上出现“超出范围”, | ■由所连接的计算机或其他设备引起的问题,不是由显示器引起的问题·检查视频频率范围是否在显示器指定的范围内。如果用本显示器更换旧显示器,请重新连接旧显示器,并把计算机显示卡调整到如下范围内:水平频率:28-80 kHz(模拟RGB),28-64 kHz(数字RGB)垂直频率:56-75 Hz(模拟RGB),60 Hz(数字RGB)分辨率:1280×1024或更低·在安全模式中启动您的操作系统,并在设定分辨率后重新启动计算机。安全模式的设定视您的操作系统而异。更详细说明,请联络您的计算机厂商。 |
| 如果使用Windows并用本显示器更换了旧显示器, | ·如果您用本显示器更换旧显示器,请重新连接旧显示器并进行以下操作。在Windows设备选择画面中,从“厂家”列表中选择“SONY”,从“型号”列表中选择“SDM-G76X”或“SDM-G96X”。如果本显示器的型号名没有出现在“型号”列表中,请尝试使用“即插即用”。 |
| 如果使用Macintosh系统,·如果使用Macintosh适配器(未附带),检查Macintosh适配器与视频信号电缆是否正确连接。 | |
| 现象 检查项目 | |
| 画面闪烁、跳动、振荡或被扰频 | ·调节像素频率和相位(仅对于模拟RGB信号)(第13页)。尝试将显示器电源插头插到另一个交流电源插座上,最好在不同线路上。■由所连接的计算机或其他设备引起的问题,不是由显示器引起的问题查阅您的显示卡说明书,以便正确地设定显示器。确认本显示器是否支持图形模式(VESA,Macintosh 19"Color等)和输入信号的频率。即使频率在适当范围内,但有些显示卡的同步脉冲可能太窄而不足于让显示器正确达成同步。调整计算机的刷新率(垂直频率),以便获得最佳画面。 |
| 画面模糊 | ·调整亮度和对比度(第11页)。调节像素频率和相位(仅模拟RGB信号)(第13页)。■由所连接的计算机或其他设备引起的问题,不是由显示器引起的问题在计算机上将分辨率设置为SXGA(1280×1024)。 |
| 画面出现重影 | ·请勿使用视频电缆延长线和/或视频转换开关盒。检查所有插头是否牢固地插在各自的插孔内。 |
| 画面未居中或尺寸不当(仅模拟RGB)信号 | (仅模拟RGB调节像素频率和相位(第13页)。调整图像位置(第13页)。请注意,有些视频模式不充满屏幕的边缘。 |
| 画面大小 | ■由所连接的计算机或其他设备引起的问题,不是由显示器引起的问题在计算机上将分辨率设置为SXGA(1280×1024)。 |
| 画面太暗 | ·调节亮度(第11页)。调节背光(第11页)。打开显示器后,要经过几分钟显示器才会变亮。 |
| 可看到波纹或椭圆形图案(摩尔效应) | (摩尔效应)·调节像素频率和相位(仅模拟RGB信号)(第13页)。 |
| 色彩不均匀 | ·调节像素频率和相位(仅模拟RGB信号)(第13页)。 |
| 白色看起来不白 | ·调节色温(第11页)。 |
| 显示器按钮操作无效(屏幕上出现○) | ·如果菜单锁定设定为打开,请将其设定至关闭(第15页)。 |
| 一定时间后显示器关闭 | ■由所连接的计算机或其他设备引起的问题,不是由显示器引起的问题关闭计算机的省电设定。 |
| 显示在菜单画面上的分辨率是错误的 | ·根据显示卡的设定,显示在菜单画面上的分辨率可能与计算机上的设定不相符。 |
如果问题仍然存在，请致电授权的 Sony 经销商，并提供下列信息：
- 型号名：SDM-G76X 或 SDM-G96X
- 序列号
- 故障的详细说明
- 购买日期
- 您的计算机和显示卡的名称和规格
规格
SDM-G76X
液晶显示器面板 面板类型：a-Si TFT 有效矩阵
画面尺寸：17.0 英寸
输入信号格式 RGB 工作频率 *
水平频率：28-80 kHz （模拟 RGB）
28-64 kHz (数字 RGB)
尺寸（宽 / 高 / 深） 显示器（垂直）：
约 383.5 × 404.5 × 163 mm
（15 1/8 × 16 × 6 1/2 英寸）
质量 约 5.5 kg （12 磅 2 盎司）
即插即用 DDC2B
附件 请参阅第 7 页。
SDM-G96X
液晶显示器面板 面板类型：a-Si TFT 有效矩阵
画面尺寸：19.0 英寸
输入信号格式 RGB 工作频率 *
水平频率：28-80 kHz （模拟 RGB）
28-64 kHz (数字 RGB)
尺寸（宽 / 高 / 深） 显示器（垂直）：
约 422.5 × 435.5 × 168m
(163/ 4× 171/ 4× 61/2 英寸）
5/8 盎司)
质量约6kg (13磅3
即插即用 DDC2B
附件 请参阅第 7 页。
* 建议的水平和垂直计时条件
- 水平同步频宽比应该大于总水平计时的 4.8% 或 0.8 µsec ，无论哪一个较大。
- 水平间隔宽度应该大于 2.5 µsec 。
- 垂直间隔宽度应该大于 450 μsec。
设计和规格如有变动，恕不另行通知。
TFT LCD Color Computer Display
- 设定显示器
- 技术特点
- 故障排除
- 规格
- 使用前注意事项
- 有关电源连接的警告事项
- 安装
- 通风
- 使用液晶显示屏
- 关于内置立体声扬声器
- 液晶显示屏注意事项
- 保养
- 搬运
- 安装到墙壁或安装支架上
- 显示器的废弃
- 对于美国用户
- 识别部件和控制钮
- AC IN（交流输入）连接器（第8页）
- 用于输入 1/2 的音频输入插孔 （第 7 页）
- 用于输入 1 的 DVI-D 输入连接器 （数字 RGB）（第 7 页）
- 用于输入 2 的 HD15 输入连接器 （模拟 RGB）（第 7 页）
- 耳机插孔（第16页）
- 步骤 1: 使用支架
- 使用附带的支架
- 使用 VESA 兼容支架
- 步骤 2：将显示器连接到计算机
- 连接具有 DVI 输出连接器 （数字 RGB）的计算机
- 连接具有 HD15 输出连接器（模拟 RGB）的计算机
- 连接音频线
- 步骤 3：连接电源线
- 步骤 4：扎住电线
- 步骤 5：打开显示器和计算机
- 不需要特定的驱动程序
- 调节倾斜度
- 选择输入信号 （INPUT 按钮）
- 进行调整之前
- 导航菜单
- 使用 MENU、↓/↑和 OK 按钮
- 显示主菜单。
- 选择您想要调整的菜单。
- 设置模式 （图像模式）
- 重复按按钮。
- 注
- 复原调整
- 通过计算机控制显示器
- 图像菜单
- 模式菜单
- 调整背光 （背光）
- 调整对比度 （对比度）
- 调整图像的黑色电平 （亮度）
- 调节色温 （色温）
- 微调色温 （用户调整）
- 改变伽马设定（GAMMA）
- 调整锐度 （锐度）
- 模式复原菜单（将各模式复原为默认设定）→
- 音频菜单
- 调节高音、低音或平衡
- 选择环绕声
- 音频初始化菜单 （将各模式复原为默认设定）
- 屏幕效果菜单 （仅用于模拟 RGB 信号）
- 自动图像质量调整功能
- 对当前输入信号进一步进行图像质量自动调节（自动调节）
- 手动调整图像的锐度和位置（像素频率 / 相位 / 水平中心 / 垂直中心）
- 菜单位置菜单
- 输入检测菜单
- LANGUAGE 菜单
- →← 复原菜单 （复原为默认设定）
- 菜单锁定菜单
- 控制音量
- 省电功能
- 自动图像质量调整功能（仅用于模拟 RGB 信号）
- 工厂预设模式
- 如果输入信号不符合工厂预设模式
- 若在选择关闭自动调节时手动调整相位、像素频率和图像位置
- 画面信息
- 如果屏幕上出现“超出范围
- 如果屏幕上出现“没有输入信号
- 进入省电模式
- 如果屏幕上出现“未连接信号线
- 故障现象和排除方法
- SDM-G76X
- SDM-G96X
- TFT LCD COLOR COMPUTER DISPLAY
品牌 : SONY
型号 : SDMG76X
类别 : 显示器
