Voorzorgsmaatregelen

Waarschuwing betreffende voedingsaansluitingen

- Gebruik het meegeleverde netsnoer. Als u een ander netsnoer gebruikt, moet u nagaan of het compatibel is met de lokale stroomvoorziening.

Voor klanten in de VS

Wanneer u niet het juiste netsnoer gebruikt, beantwoordt deze monitor niet aan de voorgeschreven FCC-normen.

Voor klanten in het VK

Gebruik de monitor in het Verenigd Koninkrijk met het juiste netsnoer voor het Verenigd Koninkrijk.

Voorbeeld van stekkertypes

voor 100 tot 120 V wisselstroom

voor 200 tot 240 V wisselstroom

alleen voor 240 V wisselstroom

Het toestel moet in de buurt van een makkelijk bereikbaar stopcontact worden geplaatst.

Installatie

Plaats de monitor niet:

• Op plaatsen waar deze blootstaat aan extreme temperaturen, bijvoorbeeld dicht bij een radiator, heteluchtblazer of in de volle zon; Wanneer de monitor blootstaat aan extreme temperaturen, zoals in een auto die in de volle zon geparkeerd staat of in de buurt van een heteluchtblazer, kan de behuizing vervormen of de werking verstoord raken.
• Op een plek waar deze blootstaat aan mechanische trillingen of schokken;
• In de buurt van apparatuur dat een krachtig magnetisch veld produceert, zoals een tv of diverse andere huishoudtoestellen;
• Op plaatsen waar deze blootstaat aan veel stof, vuil of zand, bijvoorbeeld dicht bij een open venster of een buitendeur. Bij tijdelijk gebruik buiten moeten de nodige maatregelen worden getroffen ter bescherming tegen stof en vuil in de lucht. Als dat niet gebeurt, kan het toestel onherstelbare schade oplopen.

Raak de ventilatie-openingen boven aan de achterkant van het scherm niet aan, omdat deze erg heet worden.

Plaats het toestel op een vlak oppervlak. Plaats het toestel niet op een ongelijk oppervlak, zoals de rand van een bureau. Als een onderdeel van dit toestel uitsteekt, kan het toestel vallen of schade en verwondingen veroorzaken.

Ventilatie

De openingen op de bovenkant en de onderkant van het toestel zijn noodzakelijk voor ventilatie. Om een betrouwbare werking van het toestel te verzekeren en het te beschermen tegen oververhitting, mogen deze openingen nooit worden geblokkeerd of afgedekt.

De ventilatie mag niet worden belemmerd door de ventilatieopeningen af te dekken met voorwerpen, zoals een krant, een tafelkleed, gordijnen, enz.

Behandeling van het LCD-scherm

• Richt het LCD-scherm niet naar de zon om beschadiging te voorkomen. Let op wanneer u de monitor in de buurt van een venster plaatst.
• Druk noch kras op het LCD-scherm. Plaats geen zware voorwerpen op het LCD-scherm. Hierdoor kan de uniformiteit van het scherm afnemen of kan het LCD-paneel defect raken.
• Wanneer de monitor in een koude omgeving wordt gebruikt, kunnen er nabeelden op het scherm verschijnen. Dat is normaal en duidt niet op een storing. Het scherm werkt weer normaal wanneer de normale omgevingstemperatuur is bereikt.
• Wanneer een stilstaand beeld te lang op het scherm staat, kan er gedurende enige tijd een nabeeld zichtbaar zijn. Dit nabeeld zal na verloop van tijd verdwijnen.
• Tijdens gebruik zal het LCD-paneel warm worden. Dat is normaal en duidt niet op een storing.

Over de ingebouwde stereoluidsprekers

• Verwijder de schroeven van de achterkant van de luidspreker niet. Dit kan leiden tot een storing.
• Houd magnetische opnameapparatuur, banden en floppydisks uit de buurt van de opening van de luidsprekers, omdat luidsprekers een magnetisch veld genereren. Dit magnetische veld kan de gegevens opgeslagen op magnetische banden en diskettes beschadigen.

Opmerking bij het LCD (Liquid Crystal Display)

Het LCD-scherm is vervaardigd met behulp van precisietechnologie. Op het LCD-scherm kunnen permanent heldere rode, blauwe of groene stipjes of onregelmatig gekleurde strepen of heldere zones zichtbaar zijn. Dat is normaal.

(Effectieve beeldpunten: meer dan 99,99%)

Onderhoud

• Trek de stekker uit het stopcontact voordat u de monitor reinigt.
• Reinig het LCD-scherm met een zachte doek. Gebruik geen glasreinigingsmiddel dat een antistatische oplossing of soortgelijke toevoeging bevat, omdat de coating van het LCD-scherm hierdoor kan worden beschadigd.
• Reinig de behuizing, het voorpaneel en de bedieningselementen met een zachte doek, die lichtjes is bevochtigd met een mild zeepsopje. Gebruik geen schuursponsje, schuurpoeder of oplosmiddel zoals alcohol of benzine.
• Wrijf, druk of tik niet op het scherm met een scherp of schurend voorwerp, zoals een balpen of schroevendraaier. Daardoor kan de beeldbuis worden bekrast.
• Merk op dat het materiaal of de coating van het LCD-scherm kan worden aangetast door blootstelling aan vluchtige oplosmiddelen, zoals bijvoorbeeld insecticide of bij langdurig contact met rubber of vinyl.
• Houd er rekening mee dat als het onderhoudspersoneel tijdens de reparatie onderdelen vervangt, het die onderdelen kan bijhouden.

Transport

• Koppel alle kabels van de monitor los en houd de monitor stevig met beide handen vast als u de monitor transporteert. Als u de monitor laat vallen, kunt u gewond raken of kan de monitor worden beschadigd.
• Transporteer deze monitor altijd in de originele verpakking.

Aan de muur of een arm bevestigen

Als u van plan bent om het scherm aan de muur of een arm te bevestigen, dient dit te worden uitgevoerd door een gekwalificeerd persoon.

De monitor afvoeren

• Voer de monitor niet af met gewoon huishoudelijk afval.
• De fluorescentiebuis in deze monitor bevat kwik. Deze monitor dient te worden afgevoerd overeenkomstig de lokale voorschriften.

Voor klanten in de Verenigde Staten

Dit product bevat kwik. Het afvoeren van dit product is onderworpen aan voorschriften indien verkocht in de Verenigde Staten. Voor informatie over het afvoeren of recycleren, neem contact op met de plaatselijke autoriteiten of de Electronics Industries Alliance (http://www.eiae.org).

Plaats en functie van de bedieningsorganen

Zie voor meer details de pagina's waarnaar tussen haakjes wordt verwezen.

De ⏻ (aan/uit)-schakelaar en de bedieningstoetsen bevinden zich rechtsonder aan de voorkant van de monitor.

Voorkant van het beeldscherm

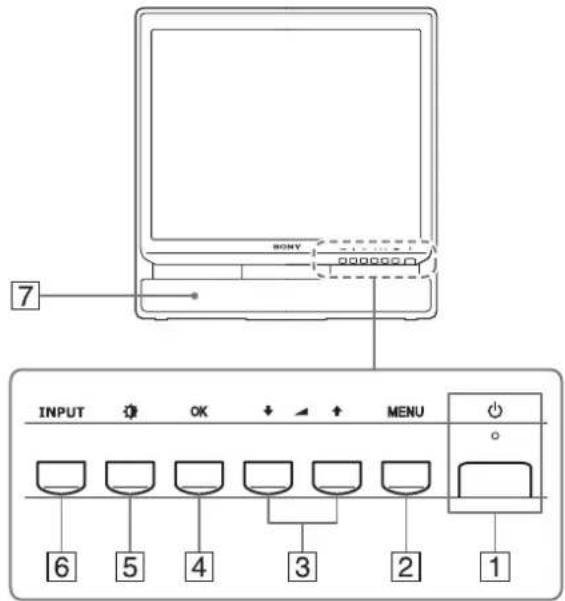

SONY 7 INPUT OK MENU 6 5 4 3 2 1

① ⏻ (aan/uit)-schakelaar en -lampje (pagina's 9, 19)

Als u de monitor wilt in- of uitschakelen, duwt u de ⏻ (aan/uit)-schakelaar omhoog.

Het aan/uit-lampje brandt groen als het beeldscherm is ingeschakeld en brandt oranje als het beeldscherm zich in de energiespaarstand bevindt.

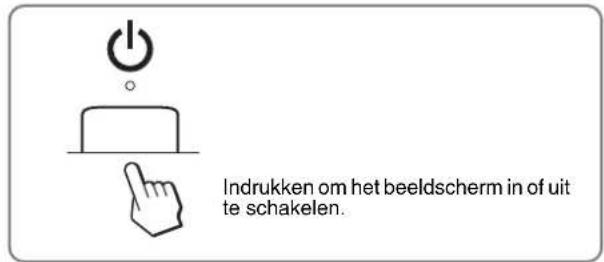

Indrukken om het beeldscherm in of uit te schakelen.

②MENU toets (pagina 11)

Deze toets opent of sluit het hoofdmenu.

U kunt ook de DDC/CI-functie inschakelen door deze toets langer dan 8 seconden in te drukken.

3 ↓/↑ en ▲ (volumebediening) toetsen (pagina's 11, 18)

Deze toetsen worden gebruikt om menu-onderdelen te selecteren, wijzigingen aan te brengen en het "Volume" menu, om het volume te bedienen, weer te geven.

4 OK toets (pagina 11)

Deze toets selecteert het onderdeel of voert de instellingen in het menu uit.

5 (BEELDMODUS) toets (pagina 11)

Deze toets wordt gebruikt om de BEELDMODUS te wijzigen.

6 INPUT toets (pagina 10)

Met deze toets kunt u het video-ingangssignaal wisselen tussen INGANG1 en INGANG2, als er twee computers zijn aangesloten op de monitor.

7 Stereoluidsprekers (pagina 18)

Deze luidsprekers voeren de audiosignalen uit als geluid.

Achterkant van het beeldscherm

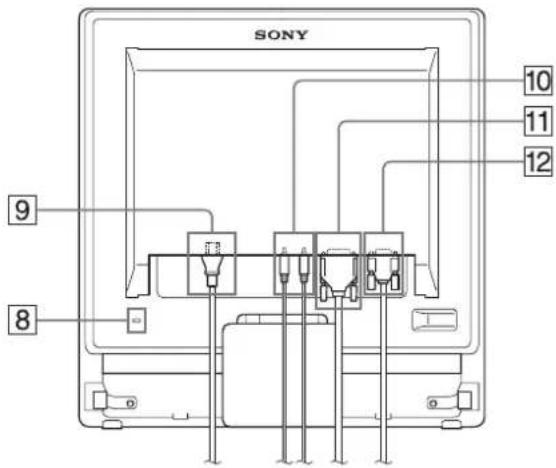

SONY 10 11 12 9 8

Zijaanzicht van het LCD-scherm

De veiligheidsvergrendeling moet worden gebruikt met het Kensington Micro Saver Security System. Micro Saver Security System is een handelsmerk van Kensington.

9 AC IN-aansluiting (pagina 9)

Het netsnoer aansluiten (meegeleverd).

10 Audio-ingang voor INGANG1/2 (pagina 8)

Deze ingang voert audiosignalen in wanneer hij is aangesloten op de audio-uitgang van een computer of andere audioapparatuur aangesloten op INGANG1/INGANG2.

11 DVI-D-ingang (digitale RGB) voor INGANG1 (pagina 8)

Via deze aansluiting worden digitale RGB-videosignalen ingevoerd conform DVI Rev. 1.0.

12 HD15-ingang (analoge RGB) voor INGANG2 (pagina 8)

Via deze aansluiting worden analoge RGB-videosignalen (0,70 Vp-p, positief) en synchronisatiesignalen ingevoerd.

13 Hoofdtelefoonaansluiting (pagina 18)

Deze aansluiting voert audiosignalen uit naar de hoofdtelefoon.

Installatie

Voordat u de monitor in gebruik neemt, moet u controleren of de verpakking de volgende items bevat:

• LCD - s c h e r m
- Netsnoer
• HD15-HD15-vidcosignaalkabel (analoge RGB)
• DVI-D-videosignaalkabel (digitale RGB)
• Audiokabel (stereo miniplug)
• Kabelbinder
- cd-rom (hulpprogramma's voor Windows/Macintosh, gebruiksaanwijzing, enzovoort)
• Garantiekaart
• Installatiehandleiding

Stap 1:Gebruik de stand

■ De meegeleverde stand gebruiken

Open de stand.

De stand is af fabriek opgevouwen. Plaats het scherm niet verticaal zoals de stand. Indien u dat toch doet, kan het scherm omvallen.

■ De VESA-compatibel stand gebruiken

Als u een niet meegeleverde VESA-compatibel bevestigingsarm of stand gebruikt, gebruik dan de VESA-compatibel schroeven om deze te bevestigen.

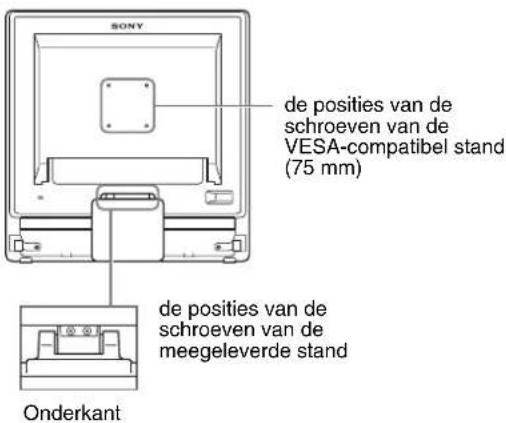

SONY de posities van de schroeven van de VESA-compatibel stand (75 mm) de posities van de schroeven van de meegeleverde stand Onderkant

U kunt de display met of zonder de meegeleverde stand gebruiken.

Stap 2: Het scherm aansluiten op de computer

Schakel de monitor en de computer uit voordat u deze aansluit.

Opmerkingen

• Raak de pennen van de videokabelstekker niet aan omdat ze hierdoor kunnen verbuigen.
• Controleer de uitlijning van de HD15-aansluiting, om te voorkomen dat de pennen van de videosignaalkabel worden verbogen.

■ Een computer aansluiten die is voorzien van een DVI-uitgang (digitale RGB)

Gebruik de meegeleverde DVI-D-videosignaalkabel (digitale RGB), om de computer aan te sluiten op de DVI-D-ingang van de monitor (digitale RGB).

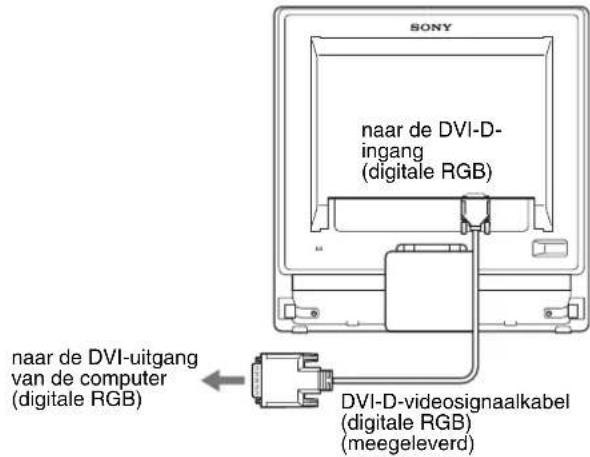

SONY naar de DVI-D- ingang (digitale RGB) naar de DVI-uitgang van de computer (digitale RGB) DVI-D-videosignaalkabel (digitale RGB) (meegeleverd)

■ Een computer aansluiten die is voorzien van een HD15-uitgang (analoge RGB)

Gebruik de meegeleverde HD15-HD15-videosignaalkabel (analoge RGB) om de computer aan te sluiten op de HD15-ingang van de monitor (analoge RGB).

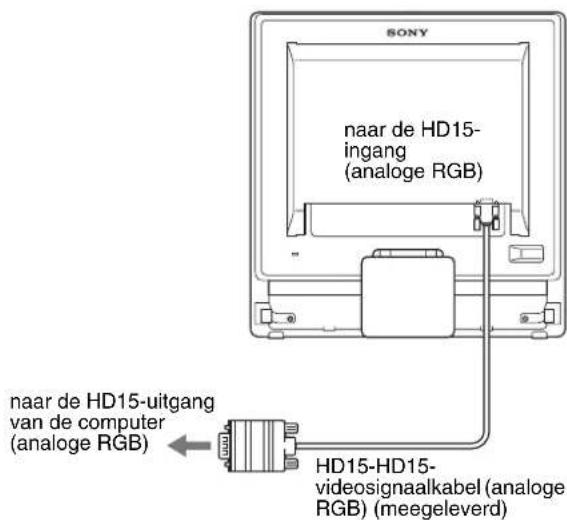

SONY naar de HD15- ingang (analoge RGB) naar de HD15-uitgang van de computer (analoge RGB) HD15-HD15- videosignaalkabel (analoge RGB) (meegeleverd)

■ Sluit de audiokabel aan

Sluit de meegeleverde audiokabel aan op de overeenkomstige audio-ingang van de monitor.

Met de luidsprekers van de monitor of de hoofdtelefoon kunt u luisteren naar geluid van uw computer of andere audioapparatuur aangesloten op de audio-ingang van de monitor.

Voor meer informatie, zie "Het volume bedienen" op pagina 18.

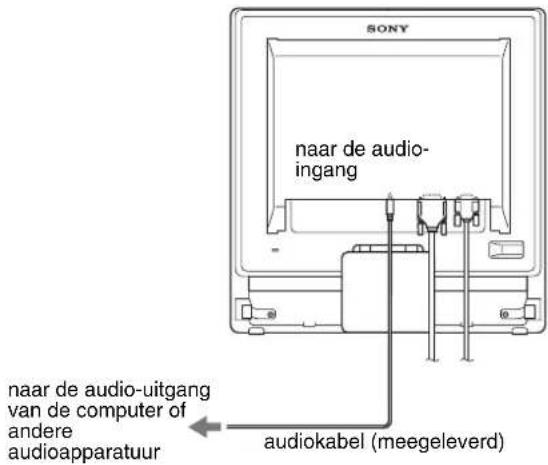

SONY naar de audio- ingang naar de audio-uitgang van de computer of andere audioapparatuur audiokabel (meegeleverd)

Stap 3: Het netsnoer aansluiten

Als de monitor en de computer zijn uitgeschakeld, moet u eerst het netsnoer aansluiten op de monitor en vervolgens op het stopcontact.

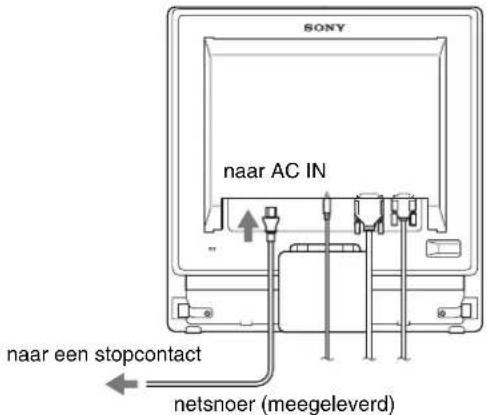

SONY naar AC IN naar een stopcontact netsnoer (meegeleverd)

Stap 4:De snoeren bevestigen

1 Bundel de snoeren en kabels.

Gebruik de meegeleverde kabelbinder om de snoeren en kabels te bundelen.

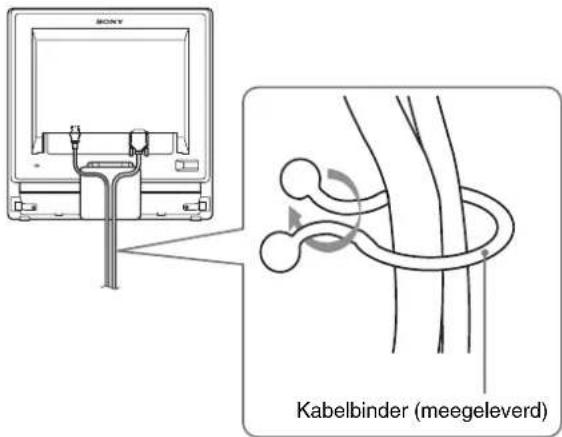

SONY Kabelbinder (meegeleverd)

In deze afbeelding van de achterkant van de monitor wordt de SDM-G76X getoond. Hetzelfde is van toepassing op de andere modellen.

Stap 5:De monitor en de computer aanzetten

Druk op de ⏻ (aan/uit)-schakelaar.

Het ⏻ (aan/uit)-lampje van de monitor licht groen op.

Zet de computer aan.

De installatie van de monitor is voltooid. Pas desgewenst het beeld van de monitor aan met de bedieningselementen op de monitor.

- Als er geen beeld verschijnt op het scherm

Controleer of het netsnoer en de videosignaalkabel goed zijn aangesloten.

- Als GEEN INPUT SIGNAAL verschijnt op het scherm:

De computer staat in de energiespaarstand. Druk op een willekeurige toets op het toetsenbord of verplaats de muis.

- Als KABEL NIET AANGESLOTEN verschijnt op het scherm:

Controleer of de videosignaalkabel goed is aangesloten.

- Als BUITEN BEREIK verschijnt op het scherm:

Sluit de oude monitor opnieuw aan. Pas vervolgens de grafische kaart van de computer aan binnen het volgende bereik.

	Analoge RGB Digitale RGB
Horizontale frequentie	28–80 kHz 28–64 kHz
Verticale frequentie	56–75 Hz 60 Hz
Resolutie	1.280 × 1.024 of minder	1.280 × 1.024 of minder

Voor meer informatie over schermberichten, zie "Problemen en oplossingen" op pagina 21.

Geen specifieke drivers vereist

De monitor voldoet aan de "DDC" Plug & Play-norm en herkent automatisch alle monitorinformatie. Op de computer hoeft geen specifieke driver te worden geinstalleerd.

Wanneer u de computer voor het eerst aanzet nadat de monitor is aangesloten, kan de installatiewizard op het scherm verschijnen. Volg dan de instructies op het scherm. De Plug & Play-monitor wordt automatisch geselecteerd zodat u deze monitor kunt gebruiken.

De verticale frequentie wordt ingesteld op 60 Hz.

De monitor produceert geen vervelend geknipper, zodat u deze onmiddellijk kunt gebruiken. De verticale frequentie hoeft niet hoog te worden ingesteld.

De hellingshoek instellen

Dit beeldscherm kan in de hieronder getoonde hoeken worden ingesteld.

Pak de onderste zijden van het LCD-scherm vast en stel de gewenste hoek van het scherm in.

Comfortabel gebruik van het beeldscherm

Dit scherm is zo ontworpen dat u het kunt instellen in een comfortabele kijkhoek. Pas de kijkhoek van het scherm aan de hoogte van uw bureau en stoel aan, zodat er geen licht van het scherm in uw ogen wordt gereflecteerd.

Opmerking

Let op dat het beeldscherm niet van het bureau valt bij instellen van de hellingshoek.

Het ingangssignaal selecteren (INPUT toets)

Druk op de INPUT toets.

Het ingangssignaal wordt gewijzigd als u op deze toets drukt.

INPUT

Schermbericht(verschijnt ongeveer 5 seconden in de linkerbovenhoek.)

Configuratie van het ingangssignaal

INGANG1 : DVI-D DVI-D-ingang

(digitale RGB) voor

INGANG1

INGANG2 : HD15 HD15-ingang(analoge RGB) voorINGANG2

De monitor instellen

Voor het instellen

Sluit de monitor en de computer aan en zet deze aan.

Wacht ten minste 30 minuten voordat u wijzigingen aanbrengt.

Met het schermmenu kunt u veel instellingen van de monitor wijzigen.

Het menu gebruiken

■ De MENU, ↓/↑ en OK toetsen gebruiken

1 Toon het hoofdmenu.

Druk op de MENU toets om het hoofdmenu op het scherm weer te geven.

2 Selecteer het menu dat u wilt aanpassen.

Druk op de ↓/↑ toetsen om het gewenste menu weer te geven. Druk op de OK toets om het menu-onderdeel te selecteren.

Druk op de ↓/↑ toetsen om de instelling aan te passen en druk vervolgens op de OK toets.

Wanneer u op de OK toets drukt, wordt de instelling opgeslagen en verschijnt het vorige menu weer op het scherm.

Druk eenmaal op de MENU toets om terug te keren naar het normale beeld. Als er geen toets wordt ingedrukt, wordt het menu automatisch gesloten na ongeveer 45 seconden.

De MODUS instellen (BEELDMODUS)

Als u herhaaldelijk op de ⚙ toets rechts onderaan de monitor drukt, kunt u kiezen uit de MODUS FILM → PC → GEBRUIKER → SPEL.

Druk herhaaldelijk op de 10ets.

De standaardinstelling van MODUS is FILM. Wanneer u eenmaal op de teets drukt, wordt FILM (de standaardinstelling) weergegeven. Wanneer u nogmaals op de toets drukt, wordt PC weergegeven.

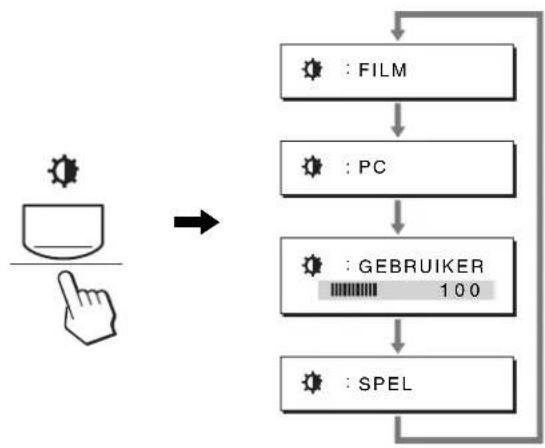

Telkens u op de -tets drukt, verandert de modus als volgt.

Elke modus verschijnt op het scherm en MODUS wordt gewijzigd. Het menu verdwijnt automatisch na ongeveer 5 seconden.

Wanneer GEBRUTKER is geselecteerd, kunt u de achtergrondverlichting wijzigen door op de ↓/↑ toetsen te drukken of backlight te selecteren in het MENU.

Opmerking

U kunt de beeldkwaliteit voor elke modus nauwkeurig aanpassen.

■ De instellingen resetten

U kunt de aangepaste instellingen terugzetten met het RESET menu. Zie pagina 18 voor meer informatie over het terugzetten van de aangepaste instellingen.

■ De monitor bedienen met de computer

Druk ten minste 5 seconden op de MENU toets. U krijgt een schermbericht te zien waarin de actuele instelling wordt weergegeven. Na 3 seconden wordt de DDC/CI-instelling uit- of ingeschakeld, zoals hieronder wordt weergegeven.

Schermberichten (verschijnen tijdelijk)

DDC-CI : AAN (standaardinstelling)	De computer kan menu-instellingen wijzigen.
DDC-CI : UIT De computer kan geen menu-instellingen wijzigen.

Opmerking

Deze functie is alleen van toepassing voor computers die de DDC/CI (Display Data Channel Command Interface)-functie ondersteunen.

BEELD menu

U kunt de volgende onderdelen aanpassen met het BEELD menu.

• MODUS
  (SPEL/FILM/PC/ GEBRUIKER)
• BACKLIGHT
  • CONTRAST ①
• HELDERHEID
  • KLEUREN
  • GAMMA γ
  • SCHERPTE
  • MODUS HERSTEL. →←

BEELD FILM 1 0 0 : 7 0 : 5 0 : 1 2 8 0 1 0 2 4 6 0 Hz x

■ MODUS menu

U kunt de gewenste helderheid van het scherm selecteren. De instelling BEELD kan worden ingesteld voor elke modus. De gewijzigde instelling wordt automatisch toegepast voor elke ingang (INGANG1/INGANG2).

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↓/↑ toetsen om 📄 (BEELD) te selecteren en druk op de OK toets.

Het BEELD menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om FILM te selecteren en druk op de OK toets.

Het MODUS menu verschijnt op het scherm.

MODUS SPEL FILM PC GEBRUIKER 1 2 8 0 1 0 2 4 6 0 Hz x

4 Druk op de ↓/↑ toetsen om de gewenste modus te selecteren en druk op de OK toets.

De standaardinstelling is FILM.

- SPEL: Helder beeld.

• FILM: Scherp beeld met sterk contrast.

• PC: Beeld met zachte schakeringen.

- GEBRUIKER: Beeld met lage helderheid.

Opmerking

U kunt de beeldkwaliteit voor elke modus nauwkeurig aanpassen.

■ De achtergrondverlichting aanpassen (BACKLIGHT)

Als het scherm te helder is, moet u de achtergrondverlichting aanpassen om het scherm beter leesbaar te maken.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↓/↑ toetsen om 📁 (BEELD) te selecteren en druk op de OK toets.

Het BEELD menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om |☐ (BACKLIGHT) te selecteren en druk op de OK toets.

Het BACKLIGHT menu verschijnt op het scherm.

4 Druk op de ↓/↑ toetsen om het lichtniveau aan te passen en druk op de OK toets.

■ Het contrast aanpassen (CONTRAST)

Pas het beeldcontrast aan.

Opmerking

Als de optie KLEUREN is ingesteld op sRGB, kunt u de optie CONTRAST, HELDERHEID of GAMMA niet aanpassen.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↓/↑ toetsen om 📄 (BEELD) te selecteren en druk op de OK toets.

Het BEELD menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om Ⓐ (CONTRAST) te selecteren en druk op de OK toets.

Het CONTRAST menu verschijnt op het scherm.

4 Druk op de ↓/↑ toetsen om het contrast aan te passen en druk vervolgens op de OK toets.

■ Het zwartniveau van een beeld aanpassen (HELDERHEID)

Pas de helderheid van het beeld aan (zwartniveau).

Opmerking

Als de optie KLEUREN is ingesteld op sRGB, kunt u de optie CONTRAST, HELDERHEID of GAMMA niet aanpassen.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↓/↑ toetsen om 📁 (BEELD) te selecteren en druk op de OK toets.

Het BEELD menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om ⚙ (HELDERHEID) te selecteren en druk op de OK toets.

Het HELDERHEID menu verschijnt op het scherm.

4 Druk op de ↓/↑ toetsen om de helderheid aan te passen en druk vervolgens op de OK toets.

■ De kleurtemperatuur aanpassen (KLEUREN)

U kunt het kleurniveau voor het witte gedeelte van het beeld kiezen uit de standaardinstellingen voor kleurtemperatuur.

U kunt desgewenst de kleurtemperatuur ook nauwkeuriger aanpassen.

U kunt de gewenste kleurtemperatuur instellen voor elke stand van de helderheid van het scherm.

KLEUREN 9300K 6500K sRGB GEBRUIKER LAANPASSEN 1280 1024 60Hz x EX I MENU

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↓/↑ toetsen om 📄 (BEELD) te selecteren en druk op de OK toets.

Het BEELD menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om ☐ (KLEUREN) te selecteren en druk op de OK toets.

Het KLEUREN menu verschijnt op het scherm.

4 Druk op de ↓/↑ toetsen om de gewenste kleurtemperatuur te selecteren en druk op de OK toets.

Wit krijgt een rode in plaats van een blauwe tint, als de temperatuur wordt verlaagd van 9.300K naar 6.500K (standaardinstelling).

Als u "sRGB" selecteert, worden de kleuren aangepast aan het sRGB-profiel (de sRGB-kleurinstelling is een standaardprotocol voor kleurruimten die ontworpen is voor computerproducten). Als u "sRGB" selecteert, moeten de kleurinstellingen van de computer zijn ingesteld op het sRGB-profiel.

Opmerkingen

- Als een aangesloten computer of ander apparaat niet geschikt is voor sRGB, kan de kleur niet worden aangepast aan het sRGB-profiel.

- Wanneer KLEUREN is ingesteld op sRGB, kunt u CONTRAST, HELDERHEID of GAMMA niet aanpassen.

De kleurtemperatuur nauwkeurig aanpassen (GEBRUIKER INSTEL)

De kleurtemperatuur kan worden ingesteld voor elke modus. (SPEL/FILM/PC/GEBRUIKER).

GEBRUIKER INSTEL R 128 G 128 B 128 1 280 1024 60 Hz x OK EX I THU

1 Druk op de ↓/↑ toetsen om AANPASSEN te selecteren en druk vervolgens op de OK toets.

Het GEBRUIKER INSTEL menu verschijnt op het scherm.

2 Druk op de ↓/↑ toetsen om R (rood) of B (blauw) te selecteren en druk op de OK toets. Druk op de ↓/↑ toetsen om de kleurtemperatuur aan te passen en druk vervolgens op de OK toets.

Aangezien bij deze instelling de kleurtemperatuur wordt gewijzigd door de componenten R en B te verhogen of te verlagen ten opzichte van G (groen), is de component G vastgelegd.

3 Druk op de ↓/↑ toetsen om → te selecteren en druk vervolgens op de OK toets.

De nieuwe kleurstelling wordt opgeslagen in het geheugen en wordt automatisch opgeroepen wanneer GEBRUIKER wordt geselecteerd.

Het KLEUREN menu verschijnt op het scherm.

■ De gamma-instelling wijzigen (GAMMA)

U kunt de kleurtinten van het beeld op het scherm afstemmen op de originele kleurtinten van het beeld.

Opmerking

Als de optie KLEUREN is ingesteld op sRGB, kunt u de optie CONTRAST, HELDERHEID of GAMMA niet aanpassen.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↓/↑ toetsen om 📁 (BEELD) te selecteren en druk op de OK toets.

Het BEELD menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om γ (GAMMA) te selecteren en druk vervolgens op de OK toets.

Het GAMMA menu verschijnt op het scherm.

4 Druk op de ↓/↑ toetsen om de gewenste modus te selecteren en druk op de OK toets.

■ De scherpte aanpassen (SCHERPTE)

Pas deze optie toe om de randen van beelden, enz. scherper te maken.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↓/↑ toetsen om 📁 (BEELD) te selecteren en druk op de OK toets.

Het BEELD menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om 📁 (SCHERPTE) te selecteren en druk op de OK toets.

Het SCHERPTE menu verschijnt op het scherm.

4 Druk op de ↓/↑ toetsen om de scherpte aan te passen en druk vervolgens op de OK toets.

■ MODUS HERSTEL. menu (elke modus terugzetten naar de standaardinstelling)

→←

U kunt de aangepaste instellingen terugzetten naar de standaardinstellingen.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↓/↑ toetsen om 📄 (BEELD) te selecteren en druk op de OK toets.

Het BEELD menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om →← (MODUS HERSTEL.) te selecteren en druk op de OK toets.

Het MODUS HERSTEL. menu verschijnt op het scherm.

4 Druk op de ↓/↑ toetsen om de gewenste modus te selecteren en druk op de OK toets.

- OK: Alle standaardinstellingen van elke modus in het BEELD menu herstellen.

• ANNULEREN:

Het resetten annuleren en terugkeren naar het BEELD menu.

AUDIO menu

U kunt de volgende onderdelen aanpassen met het AUDIO menu.

• TREBLE

• B A S S

• BALANS

- SURROUND

- RESET

AUDIO FILM TREB LE BASS BALANS SURROUND 1280x 1024/60Hz

■ TREBLE, BASS of BALANS aanpassen

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↓/↑ toetsen om ◀ (AUDIO) te selecteren en druk op de OK toets.
3 Druk op de ↓/↑ toetsen om TREBLE, BASS of BALANS te selecteren en druk vervolgens op de OK toets.
4 Druk op de ↓/↑ toetsen om de treble, bass of balans aan te passen en druk vervolgens op de OK toets.

Opmerking

TREBLE en BASS kunnen alleen worden aangepast wanneer SURROUND is uitgeschakeld.

■ SURROUND selecteren

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↓/↑ toetsen om ◀ (AUDIO) te selecteren en druk op de OK toets.
3 Druk op de ↓/↑ toetsen om SURROUND te selecteren en druk vervolgens op de OK toets.
4 Druk op de ↓/↑ toetsen om de gewenste modus te selecteren en druk op de OK toets.

SURROUND AAN UIT 1 2 8 0x 1 0 2 4 / 6 0 Hz OK EXIT MENU

• AAN: Produceert krachtig geluid (surround effect).
• UIT: Schakelt het surround effect uit.

■ AUDIO RESET menu (elke modus terugzetten naar de standaardinstelling)

→←

U kunt de aangepaste instellingen terugzetten naar de standaardinstellingen.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↓/↑ toetsen om ◀ (AUDIO) te selecteren en druk op de OK toets.

Het AUDIO menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om →← (RESET) te selecteren en druk op de OK toets.

Het AUDIO RESET menu verschijnt op het scherm.

4 Druk op de ↓/↑ toetsen om de gewenste modus te selecteren en druk op de OK toets.

• OK: Alle standaardinstellingen van elke modus in het AUDIO menu herstellen.
  • ANNULEREN:

Het resetten annuleren en terugkeren naar het AUDIO menu.

A SCHERM menu (alleen voor analoog RGB-signaal)

U kunt de volgende onderdelen aanpassen met het SCHERM menu.

• AUT. INSTELLEN
• F A S E
• P I T C H
• H CENTRERING
• V CENTRERING

SCHERM AUT. INSTELLEN FASE PITCH H CENTRERING V CENTRERING 1280x 1024/60 Hz

Opmerking

Wanneer u digitale RGB-signalen ontvangt van de DVI-D-ingang voor INGANG1, zijn aanpassingen niet nodig.

■ De beeldkwaliteit automatisch aanpassen

Als de monitor een ingangssignaal ontvangt, worden de beeldpositie en -scherpte (fase/pitch) automatisch aangepast zodat er een scherp beeld op het scherm verschijnt (pagina 19).

Opmerking

Als de functie voor het automatische aanpassen van de beeldkwaliteit is geactiveerd, werkt alleen de ⏻ (aan/uit)-schakelaar.

Als het beeld niet volledig wordt aangepast met de functie voor het automatisch aanpassen van de beeldkwaliteit

U kunt de beeldkwaliteit voor het huidige ingangssignaal automatisch verder aanpassen (zie AUT. INSTELLEN hieronder).

Als de beeldkwaliteit nog verder moet worden aangepast

U kunt de scherpte (fase/pitch) en de positie (horizontale/verticale positie) van het beeld handmatig aanpassen.

Deze instellingen worden opgeslagen in het geheugen en automatisch opgeroepen als de monitor een eerder ontvangen en geregistreerd ingangssignaal ontvangt.

■ De beeldkwaliteit voor het huidige ingangssignaal automatisch verder aanpassen (AUT. INSTELLEN)

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↓/↑ toetsen om ⚠ (SCHERM) te selecteren en druk op de OK toets.

Het SCHERM menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om AUT. INSTELLEN te selecteren en druk vervolgens op de OK toets.

Het AUT. INSTELLEN menu verschijnt op het scherm.

4 Druk op de ↓/↑ toetsen om AAN of UIT te selecteren en druk op de OK toets.

• AAN: Breng de nodige wijzigingen aan voor de fase, pitch en horizontale/verticale positie van het huidige ingangssignaal en sla deze op.
  Als de monitor is ingeschakeld of het ingangssignaal wordt gewijzigd, voert AUT. INSTELLEN automatisch aanpassingen uit.

Opmerking

- UIT: AUT. INSTELLEN is niet beschikbaar. Opmerking

AUT. INSTELLEN werkt automatisch wanneer het ingangssignaal wordt gewijzigd.

5 Druk op de ↓/↑ toetsen om ↩ te selecteren en druk op de OK toets.

Ga terug naar het menuscherm.

■ Pas de beeldscherpte en de positie handmatig aan (PITCH/FASE/H CENTRERING/V CENTRERING)

U kunt de scherpte van het beeld als volgt aanpassen. Deze aanpassing is effectief als de computer is aangesloten op de HD15-ingang van de monitor (analoge RGB).

1 Stel de resolutie op de computer in op 1.280 × 1.024.

2 Plaats de cd-rom in het cd-rom-station.

3 Start de cd-rom

Voor Windows

Selecteer het gebied, de taal en het model en klik op Hulpprogramma voor instellen van monitor (UTILITY).

4 Klik op "Adjust" en bevestig de huidige resolutie (bovenste waarde) en de aanbevolen resolutie (onderste waarde), en klik vervolgens op "Next".

Het testpatroon voor PITCH verschijnt.

5 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

6 Druk op de ↓/↑ toetsen om Ⓐ (SCHERM) te selecteren en druk op de OK toets.

Het SCHERM menu verschijnt op het scherm.

7 Druk op de ↓/↑ toetsen om PITCH te selecteren en druk vervolgens op de OK toets.

Het PITCH aanpassingsmenu verschijnt op het scherm.

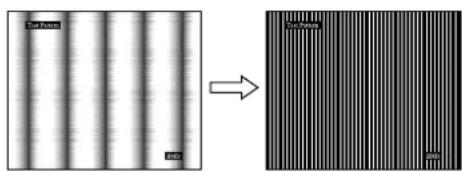

8 Druk op de ↓/↑ toetsen totdat de verticale strepen verdwijnen.

Pas de scherminstelling zo aan dat de verticale strepen verdwijnen.

9 Druk op de OK toets.

Het hoofdmenu verschijnt op het scherm.

Als er horizontale strepen op het hele scherm zichtbaar zijn, moet u de PITCH als volgt aanpassen.

10 Klik op "Next".

Het testpatroon voor FASE verschijnt.

11 Druk op de ↓/↑ toetsen om FASE te selecteren en druk vervolgens op de OK toets.

Het FASE aanpassingsmenu verschijnt op het scherm.

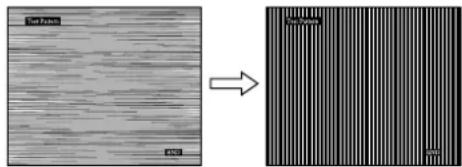

12 Druk op de ↓/↑ toetsen tot de horizontale strepen tot een minimum zijn gereduceerd.

Pas het beeld zo aan dat de horizontale strepen tot een minimum zijn gereduceerd.

13 Druk op de OK toets.

Het hoofdmenu verschijnt op het scherm.

14 Klik op "Next".

Het testpatroon voor CENTRERING verschijnt.

15 Druk op de ↓/↑ toetsen om H CENTRERING of V CENTRERING te selecteren en druk vervolgens op de OK toets.

Het H CENTRERING aanpassingsmenu of V

CENTRERING aanpassingsmenu verschijnt op het scherm.

16 Druk op de ↓/↑ toetsen om het testpatroon in het midden van het scherm te plaatsen.

17 Klik op "Next".

Klik op "End" of "AFBREKEN" om het testpatroon uit te schakelen.

Als de automatische startmodus niet werkt:

1 Open "Deze computer" en klik met de rechtermuisknop op het pictogram cd-rom.

Ga naar "Verkenner" en open het pictogram cd-rom.

2 Open [Utility] en selecteer [WINDOWS].

3 Start [WIN\_UTILITY.EXE].

Het testpatroon verschijnt. Ga naar stap 4.

Voor Macintosh

1 Open de cd-rom.

2 Open [Utility] en selecteer [MAC].

3 Open [MAC UTILITY] en start

Het testpatroon verschijnt. Ga naar stap 4.

4 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

5 Druk op de ↓/↑ toetsen om Ⓐ (SCHERM) te selecteren en druk op de OK toets.

Het SCHERM menu verschijnt op het scherm.

6 Druk op de ↓/↑ toetsen om FASE te selecteren en druk vervolgens op de OK toets.

Het FASE aanpassingsmenu verschijnt op het scherm.

7 Druk op de ↓/↑ toetsen tot de horizontale strepen tot een minimum zijn gereduceerd.

Pas het beeld zo aan dat de horizontale strepen tot een minimum zijn gereduceerd.

8 Druk op de OK toets.

Het hoofdmenu verschijnt op het scherm.

Als er verticale strepen op het hele scherm zichtbaar zijn, moet u de PITCH als volgt aanpassen.

9 Druk op de ↓/↑ toetsen om PITCH te selecteren en druk vervolgens op de OK toets.

Het PITCH aanpassingsmenu verschijnt op het scherm.

10 Druk op de ↓/↑ toetsen totdat de verticale strepen verdwijnen.

Pas de scherminstelling zo aan dat de verticale strepen verdwijnen.

11 Druk op de OK toets.

Het hoofdmenu verschijnt op het scherm.

12 Druk op de ↓/↑ toetsen om H CENTRERING of V CENTRERING te selecteren en druk vervolgens op de OK toets.

Het H CENTRERING aanpassingsmenu of V

CENTRERING aanpassingsmenu verschijnt op het scherm.

13 Druk op de ↓/↑ toetsen om het testpatroon in het midden van het scherm te plaatsen.

14 Klik op het scherm op "END" om het testpatroon uit te schakelen.

POSITIE MENU menu

U kunt de positie van het menu wijzigen als dit menu een beeld op het scherm blokkeert.

POSITIE MENU 1280x 1024/60Hz OK EX I MENU

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↓/↑ toetsen om 📄 (POSITIE MENU) te selecteren en druk op de OK toets.

Het POSITIE MENU menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om de gewenste positie te selecteren en druk op de OK toets.

Er zijn drie verschillende posities voor de bovenkant, het midden en de onderkant van het scherm.

INGANG ZOEKEN menu

Als u in het menu INGANG ZOEKEN de optie AUTO AAN selecteert, zoekt de monitor automatisch naar ingangssignalen via een ingang en wijzigt de ingang automatisch voordat de energiespaarstand van de monitor wordt ingeschakeld.

INGANG ZOEKEN AUTO AAN AUTO UI T 1280x 1024/60Hz OK EX I MENU

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↓/↑ toetsen om → (INGANG ZOEKEN) te selecteren en druk vervolgens op de OK toets.

Het menu INGANG ZOEKEN verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om de gewenste modus te selecteren en druk op de OK toets.

- AUTO AAN: Als de geselecteerde ingang geen ingangssignaal heeft of als u een ingang selecteert met de INPUT toets op de monitor en deze ingang geen ingangssignaal heeft, verschijnt het schermbericht (pagina 20) en zoekt de monitor automatisch naar ingangssignalen via andere ingangen om de ingang te wijzigen. Als de ingang is gewijzigd, wordt de geselecteerde ingang weergegeven in de linkerbovenhoek van het scherm. Wordt er geen ingangssignaal ontvangen, dan wordt de energiespaarstand van de monitor automatisch ingeschakeld.

- AUTO UIT: De ingang wordt niet automatisch gewijzigd. Druk op de INPUT toets om de ingang te wijzigen.

LANGUAGE menu

U kunt de taal wijzigen die wordt gebruikt in menu's of berichten die op deze monitor worden weergegeven.

LANGUAGE NEDERLANDS SVENSKA РУССКИЙ 日本語 中文 1 280x 1024/60Hz

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↓/↑ toetsen om A (LANGUAGE) te selecteren en druk op de OK toets.

Het LANGUAGE menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om een taal te selecteren en druk vervolgens op de OK toets.

• ENGLISH: Engels

• FRANÇAIS: Frans

• DEUTSCH: Duits

- ESPAÑOL: Spaans

• ITALIANO: Italiaans

• NEDERLANDS

• SVENSKA: Zweeds

• :РУССКИЙ

- 日本語： J a p a n s

- 中文： C h i n e c s

→← RESET menu (terugzetten naar de standaardinstelling)

U kunt de aangepaste instellingen terugzetten naar de standaardinstellingen.

RESET OK ANNULEREN 1 2 8 0 1 0 2 4 6 0 Hz x + ↑ + OK EX | MENU

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↓/↑ toetsen om →← (RESET) te selecteren en druk op de OK toets.

Het RESET menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om de gewenste modus te selecteren en druk op de OK toets.

- OK: Alle standaardinstellingen worden hersteld. Houd er rekening mee dat bij deze methode de LANGUAGE instelling niet wordt gereset.

• ANNULEREN:

Het resetten annuleren en terugkeren naar het menuscherm.

TOETSEN SLOT menu

U kunt de toetsen vergrendelen om ongewenst aanpassen of resetten te vermijden.

TOETSEN SLOT AAN UIT 1 2 8 0 1 0 2 4 6 0 Hz x

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↓/↑ toetsen om O _n (TOETSEN SLOT) te selecteren en druk op de OK toets.

Het TOETSEN SLOT menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om AAN of UIT te selecteren.

- AAN: Alleen de ⏻ (aan/uit)-schakelaar en de MENU toets werken. Als u een andere handeling probecert uit te voeren, verschijnt het pictogram ⚫ het scherm. Wanneer ⚫ETSEN SLOT is ingesteld op AAN, kan alleen dit menu-onderdeel worden geselecteerd.

- UIT: TOETSEN SLOT is ingesteld op UIT.

Met de luidsprekers van de monitor of de hoofdtelefoon kunt u luisteren naar geluid van uw computer of andere audioapparatuur aangesloten op de audio-ingang van de monitor.

U kunt het volume bedienen met behulp van het aparte menu "Volume" in het hoofdmenu.

1 Druk op de ↓/↑ toetsen wanneer er geen menu op het scherm verschijnt.

2 Druk op de ↓/↑ toetsen om het volume te bedienen. Het menu verdwijnt automatisch na ongeveer 5 seconden.

Opmerkingen

• U kunt het volume niet aanpassen wanneer het hoofdmenu wordt weergegeven op het scherm.
• Wanneer uw monitor zich in de energiespaarstand bevindt, komt er geen geluid uit de luidsprekers of de hoofdtelefoon.

Energiespaarfunctie

Deze monitor voldoet aan de richtlijnen voor stroombesparing die zijn opgesteld door VESA, ENERGY STAR en NUTEK. Als de monitor is aangesloten op een computer of een videokaart die compatibel is met DPMS (Display Power Management Standard) voor analoge ingang/DMPM (DVI Digital Monitor Power Management) en voor digitale ingang, gaat de monitor automatisch minder stroom verbruiken, zoals hieronder is weergegeven.

SDM-G76X

Stroomstand Stroomverbruik ⏻ (aan/uit)-lampje
normale werking	50 W (max.) groen
actief uit* (diepe sluimer)**	1,0 W (max.) oranje
stroom uitgeschakeld	1,0 W (max.) uit

SDM-G96X

Stroomstand Stroomverbruik		(aan/uit)-lampje
normale werking	53 W (max.) groen
actief uit*(diepe sluimer)**	1,0 W (max.) oranje
stroom uitgeschakeld	1,0 W (max.) uit

* Als uw computer in de stand "actief uit" wordt gezet, valt het ingangssignaal weg en verschijnt het bericht "GEEN INPUT SIGNAAL" op het scherm. Na 5 seconden wordt de energiespaarstand voor de monitor geactiveerd.

** "Diepe sluimer" is een stroomspaarstand die gedefinieerd is door de Environmental Protection Agency.

Functie voor het automatisch aanpassen van de beeldkwaliteit (alleen voor analoog RGB-signaal)

Als de monitor een ingangssignaal ontvangt, worden de beeldpositie en de scherpte (fase/ pitch) automatisch aangepast zodat er een scherp beeld op het scherm verschijnt.

Fabrieksinstelling

Als de monitor een ingangssignaal ontvangt, wordt deze automatisch afgestemd op een van de fabrieksinstellingen die in het geheugen van de monitor zijn opgeslagen, om een beeld van hoge kwaliteit in het midden van het scherm te krijgen. Als het ingangssignaal overeenkomt met de fabrieksinstelling, wordt het beeld automatisch op het scherm weergegeven met de juiste standaardinstellingen.

Als ingangssignalen niet overeenkomen met de fabrieksinstellingen

Als de monitor een ingangssignaal ontvangt dat niet overeenkomt met een van de fabrieksinstellingen, wordt de functie voor het automatisch aanpassen van de beeldkwaliteit van de monitor geactiveerd, waardoor er altijd een scherp beeld verschijnt op het scherm (binnen het volgende frequentiebereik):

Horizontale frequentie: 28–80 kHz

Verticale frequentie: 56–75 Hz

De eerste keer dat de monitor ingangssignalen ontvangt die niet overeenkomen met een van de fabrieksinstellingen, kan het langer dan normaal duren voordat het beeld op het scherm verschijnt. De instelgegevens worden automatisch opgeslagen in het geheugen zodat de monitor op dezelfde manier werkt als wanneer de monitor signalen ontvangt die wel overeenkomen met een van de fabrieksinstellingen.

Als u de fase, pitch en beeldpositie handmatig aanpast wanneer UIT of AUT. INSTELLEN is geselecteerd

Voor sommige ingangssignalen kunnen de beeldpositie, de fase en de pitch niet helemaal automatisch worden aangepast. Deze instellingen kunnen dan handmatig worden aangepast (pagina 15). Als u deze instellingen handmatig aanpast, worden deze als gebruikersstanden in het geheugen opgeslagen en automatisch weer opgeroepen wanneer de monitor dezelfde ingangssignalen ontvangt.

Opmerkingen

• Als de functie voor het automatische aanpassen van de beeldkwaliteit is geactiveerd, werkt alleen de ⏻ (aan/uit)-schakelaar.
• Het kan zijn dat het beeld gedurende deze tijd knippert, maar dit duidt niet op een storing. Wacht een paar seconden tot de instelling is voltooid.

Problemen oplossen

Lees dit gedeelte door voordat u contact opneemt met uw dealer of de klantenservice.

Schermberichten

Als er een probleem is met het ingangssignaal, verschijnt één van de volgende berichten op het scherm. Om dit probleem op te lossen, zie "Problemen en oplossingen" op pagina 21.

Als BUITEN BEREIK op het scherm verschijnt

Dit geeft aan dat het ingangssignaal niet wordt ondersteund door de monitor. Controleer de volgende items.

Voorbeeld

Als "xxx.xkHz/ xxxHz" wordt weergegeven

Dit geeft aan dat de horizontale of verticale frequentie niet wordt ondersteund door de monitor.

De cijfers staan voor de horizontale en verticale frequenties van het huidige ingangssignaal.

Als "RESOLUTIE > 1280 × 1024" wordt weergegeven

Dit geeft aan dat de resolutie niet wordt ondersteund door het beeldscherm (1.280 × 1.024 of minder).

Als GEEN INPUT SIGNAAL op het scherm verschijnt

Hiermee wordt aangegeven dat er geen signaal wordt ingevoerd.

Voorbeeld

OINFORMATIE GEEN INPUT SIGNAAL ING GAN 1:DVI-D GA NAAR STROOMSPAAR

GA NAAR STROOMSPAAR

De monitor schakelt ongeveer 5 seconden nadat het bericht is verschenen over naar de energiespaarstand.

Als KABEL NIET AANGESLOTEN op het scherm verschijnt

Dit geeft aan dat de videosignaalkabel is losgekoppeld.

Voorbeeld

INFORMATIE KABEL NIET AANGESLOTEN ING GAN 1:DVI-D GA NAAR STROOMSPAAR

GA NAAR STROOMSPAAR

De monitor schakelt ongeveer 45 seconden nadat het bericht is verschenen over naar de energiespaarstand.

Problemen en oplossingen

Raadpleeg de gebruiksaanwijzing van de aangesloten apparatuur wanneer u problemen heeft met een aangesloten computer of andere apparatuur.

Probleem Controleer deze punten
Geen beeld
Als het ⏻ (aan/uit)-lampje niet brandt nadat het netsnoer is aangesloten of als het ⏻ (aan/uit)-lampje niet brandt nadat op de aan/uit-schakelaar werd gedrukt.	• Controleer of het netsnoer goed is aangesloten.
Als "KABEL NIET AANGESLOTEN" verschijnt op het scherm.	• Controleer of de videosignaalkabel goed is aangesloten en of alle stekkers goed vastzitten (pagina 8).• Controleer of de pennen van de video-ingang niet zijn verbogen of naar binnen zijn gedrukt.• Controleer of de geselecteerde ingangsinstelling correct is (pagina 10).• Er is een videosignaalkabel aangesloten die niet is meegeleverd. Als u een videosignaalkabel aansluit die niet is bijgeleverd, kan het bericht "KABEL NIET AANGESLOTEN" op het scherm verschijnen voordat de energiespaarstand wordt geactiveerd. Dat is normaal en duidt niet op een storing.
"GEEN INPUT SIGNAAL" wordt weergegeven op het scherm of het ⏻ (aan/uit)-lampje is oranje.	• Controleer of de videosignaalkabel goed is aangesloten en of alle stekkers goed vastzitten (pagina 8).• Controleer of de pennen van de video-ingang niet zijn verbogen of naar binnen zijn gedrukt.• Controleer of de geselecteerde ingangsinstelling correct is (pagina 10).■ Problemen die worden veroorzaakt door de computer of andere apparatuur die is aangesloten en niet door de monitor• De computer staat in de energiespaarstand. Druk op een willekeurige toets op het toetsenbord of verplaats de muis.• Controleer of de grafische kaart goed is geïnstalleerd.• Pas uw videokaart aan op het nieuwste stuurprogramma. Of stem de versie van uw videokaart af op het huidige besturingssysteem.• Als u gebruik maakt van een laptopcomputer, dient u de uitgang van uw computer in te stellen op video-uitgang (voor meer details over de instelling van de video-uitgang, dient u contact op te nemen met de computerfabrikant).• Controleer of de computer is ingeschakeld.• Start de computer opnieuw op.
"BUITEN BEREIK" verschijnt op het scherm.	■ Problemen die worden veroorzaakt door de computer of andere apparatuur die is aangesloten en niet door de monitor• Controleer of het videofrequentiebereik binnen de monitorspecificaties valt. Als u een oude monitor door deze monitor heeft vervangen, moet u de oude monitor opnieuw aansluiten en de grafische kaart van de computer aanpassen binnen het volgende bereik: Horizontaal: 28–80 kHz (analoge RGB), 28–64 kHz (digitale RGB)Verticaal: 56–75 Hz (analoge RGB), 60 Hz (digitale RGB)Resolutie: 1.280 × 1.024 of minder• Start uw besturingssysteem in de veilige modus en start uw computer opnicuw op nadat u de resolutie heeft ingesteld. De instelling van de veilige modus is afhankelijk van het besturingssysteem. Voor meer details dient u contact op te nemen met de computerfabrikant.
U gebruikt Windows en heeft een oude monitor vervangen door deze monitor.	• Als u een oude monitor door deze monitor heeft vervangen, moet u de oude monitor opnieuw aansluiten en de volgende procedure uitvoeren. Selecteer "SONY" in de lijst met "Fabrikanten" en selecteer "SDM-G76X" of "SDM-G96X" in de lijst "Modellen" in het Windows-venster voor apparaatselectie. Als de modelnaam van deze monitor niet in de lijst met "Modellen" verschijnt, moet u "Plug & Play" proberen.
Bij gebruik van een Macintosh-systeem.	• Als u de Macintosh-adapter (niet meegeleverd) gebruikt, moet u controleren of de Macintosh-adapter en de videosignaalkabel correct zijn aangesloten.
Het beeld flikkert, springt, oscilleert of is vervormd.	• Pas pitch en fase aan (alleen analoog RGB-signaal) (pagina 15).• Probeer de monitor aan te sluiten op een ander stopcontact, bij voorkeur op een ander circuit.■ Problemen die worden veroorzaakt door de computer of andere apparatuur die is aangesloten en niet door de monitor• Raadpleeg de handleiding van de grafische kaart voor de juiste instelling van de monitor.• Controleer of de grafische modus (VESA, Macintosh 19" Color, enzovoort) en de frequentie van het ingangssignaal worden ondersteund door deze monitor. Sommige grafische kaarten hebben een synchronisatiepuls die te smal is om de monitor correct te laten synchroniseren, ook al ligt de frequentie binnen het juiste bereik.• Pas de frequentie voor vernieuwen (verticale frequentie) van de computer aan, om een optimaal beeld te verkrijgen.
Het beeld is wazig.	• Pas de helderheid en het contrast aan (pagina 12).• Pas pitch en fase aan (alleen analoog RGB-signaal) (pagina 15).■ Problemen die worden veroorzaakt door de computer of andere apparatuur die is aangesloten en niet door de monitor• Stel de resolutie op uw computer in op SXGA ( 1.280 × 1.024 ).
Echobeeld (ghosting). • Gebruik geen videoverlengkabels en/of videoschakeldozen.• Controleer of alle aansluitingen goed vastzitten.
Het beeld is niet gecentreerd of heeft niet de juiste afmetingen (alleen analoog RGB-signaal).	• Pas pitch en fase aan (pagina 15).• Pas de beeldpositie aan (pagina 15). Houd er rekening mee dat in bepaalde videomodi het scherm niet volledig is gevuld.
Het beeld is te klein.	■ Problemen die worden veroorzaakt door de computer of andere apparatuur die is aangesloten en niet door de monitor• Stel de resolutie op uw computer in op SXGA ( 1.280 × 1.024 ).
Het beeld is donker. • Pas de helderheid aan (pagina 12).• Pas de achtergrondverlichting aan (pagina 12).• Na het inschakelen van de monitor duurt het enkele minuten voordat het scherm oplicht.
Golvend of elliptisch patroon (moiré) is zichtbaar.	• Pas pitch en fase aan (alleen analoog RGB-signaal) (pagina 15).
De kleur is niet gelijkmatig.	• Pas pitch en fase aan (alleen analoog RGB-signaal) (pagina 15).
Onzuivere witweergave.	• Pas de kleurtemperatuur aan (pagina 13).
De toetsen van de monitor werken niet (Overschijnt op het scherm).	• Als TOETSEN SLOT is ingesteld op AAN, moet u deze instellen op UIT (pagina 18).
De monitor wordt na enige tijd uitgeschakeld.	■ Problemen die worden veroorzaakt door de computer of andere apparatuur die is aangesloten en niet door de monitor• Schakel de energiespaarstand van de computer uit.
De resolutie die op het menuscherm wordt weergegeven, is onjuist.	• Afhankelijk van de instelling van de grafische kaart, kan de resolutie die op het menuscherm wordt weergegeven, niet overeenkomen met de resolutie die in de computer is ingesteld.

Als een probleem niet kan worden opgelost, neemt u contact op met een erkende Sony-dealer en geeft u de volgende informatie:

• Modelnaam: SDM-G76X of SDM-G96X
- Serienummer
• Gedetailleerde beschrijving van het probleem
- Aankoopdatum
- Naam en specificaties van uw computer en grafische kaart

Technische gegevens

SDM-G76X

LCD-scherm Type: a-Si TFT Active Matrix

Beeldformaat: 17,0 inch

Ingangssignaalindeling RGB-werkingsfrequentie*

Horizontaal: 28–80 kHz

(analoge RGB)

28–64 kHz

(digitale RGB)

Verticaal: 56–75 Hz

(analoge RGB)

60 Hz (digitale RGB)

Resolutie Horizontaal: max. 1.280 punten

Verticaal: max. 1.024 lijnen

Ingangssignaalniveaus Analoog RGB-videosignaal

0,7 Vp-p, 75 Ω, positief

SYNC-signaal

TTL-niveau, 2,2 kΩ,

positief of negatief

(afzonderlijk horizontaal en

verticaal)

Digitaal RGB (DVI)-signaal:

TMDS (Single link)

Audio-ingang Stereo mini-aansluiting, 0,5 Vrms

Luidsprekeruitgang 2 W × 2

Hoofdtelefoonaansluiting Stereo mini-aansluiting

Stroomvereisten 100–240 V, 50–60 Hz,

max. 1,0 A

Werkingstemperatuur 5–35 °C

Afmetingen (breedte/hoogte/diepte)

Beeldscherm (rechtopstaand):

Ongeveer 383,5 × 404,5 × 163 mm

Gewicht Ongeveer 5,5 kg

Plug & Play DDC2B

Accessoires Zie pagina 8.

SDM-G96X

LCD-scherm Type: a-Si TFT Active Matrix

Beeldformaat: 19,0 inch

Ingangssignaalindeling RGB-werkingsfrequentie*

Horizontaal: 28–80 kHz

(analoge RGB)

28–64 kHz

(digitale RGB)

Verticaal: 56–75 Hz

(analoge RGB)

60 Hz (digitale RGB)

Resolutie Horizontaal: max. 1.280 punten

Verticaal: max. 1.024 lijnen

Ingangssignaalniveaus Analoog RGB-videosignaal

0,7 Vp-p, 75 Ω, positief

SYNC-signaal

TTL-niveau, 2,2 kΩ,

positief of negatief

(afzonderlijk horizontaal en

verticaal)

Digitaal RGB (DVI)-signaal:

TMDS (Single link)

Audio-ingang Stereo mini-aansluiting, 0,5 Vrms

Luidsprekeruitgang 2 W × 2

Hoofdtelefoonaansluiting Stereo mini-aansluiting

Stroomvereisten 100–240 V, 50–60 Hz,

max. 1,0 A

Werkingstemperatuur 5–35 °C

Afmetingen (breedte/hoogte/diepte)

Beeldscherm (rechtopstaand):

Ongeveer 422,5 × 435,5 × 163 mm

Gewicht Ongeveer 6 kg

Plug & Play DDC2B

Accessoires Zie pagina 8.

* Aanbevolen horizontale en verticale synchronisatieconditie

• Horizontale synchronisatiebreedte moet meer dan 4,8% van de totale horizontale tijd zijn of 0,8 μsec, afhankelijk van wat het grootst is.
• Horizontale onderdrukkingsbreedte moet meer dan 2,5 µsec zijn.
• Verticale onderdrukkingsbreedte moet meer dan 450 µsec zijn.

Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

彩色液晶显示器

使用说明书 ____ (CS)

SDM-G76X

SDM-G96X

Owner's Record
