Ürün Türü	17 inç Renkli LCD Monitör
Marka	Sony
Model	SDMG76X
Maksimum Çözünürlük	1280 x 1024 piksel (SXGA)
Yatay Frekans	28-80 kHz (analog), 28-64 kHz (dijital)
Dikey Frekans	56-75 Hz (analog), 60 Hz (dijital)
Video Giriş Konnektörleri	DVI-D (dijital), HD15 (analog)
Ses Girişi	Mini stereo jak (0,5 V eff)
Dahili Hoparlörler	2 x 2 W stereo
Kulaklık Girişi	Mini stereo jak
Boyutlar (stand ile)	383,5 x 404,5 x 163 mm
Ağırlık	Yaklaşık 5,5 kg
Güç Tüketimi (normal)	50 W maks.
Güç Tüketimi (bekleme)	1,0 W maks.
Besleme Gerilimi	100-240 V AC, 50/60 Hz (uygun kablo gerekli)
Ayarlanabilir Eğim	Evet, yaklaşık 20°'ye kadar
Ön Ayarlı Görüntü Modları	Film, PC, Kullanıcı, Oyun
Enerji Tasarrufu Fonksiyonu	Evet, VESA DPMS / DMPM uyumlu
Tuş Kilidi	Evet (MENÜ KİLİDİ menüsü)
VESA Duvar Montaj Uyumluluğu	Evet, 75 mm aralık (vidalar dahil değildir)
Ekran Bakımı	Yumuşak bez, çözücü veya aşındırıcı ürünler kullanmayın
Çalışma Sıcaklığı	5-35 °C
Sertifikalar	ENERGY STAR, FCC (ABD)

Sık sorulan sorular - SDMG76X SONY

Monitörün eğimi nasıl ayarlanır?

Ekranın alt kenarlarını kavrayın ve eğimi yaklaşık 20° öne doğru ayarlayın. Ekranı düşürmemek için sarsmaktan kaçının.

'FREKANS DIŞI' mesajı görünürse ne yapmalıyım?

Çözünürlüğün (maks. 1280x1024) ve frekansların (yatay 28-80 kHz, dikey 56-75 Hz) sınırlar içinde olduğunu kontrol edin. Güvenli modda yeniden başlatın ve grafik kartı ayarlarını düzenleyin.

LCD ekran nasıl temizlenir?

Yumuşak bir bez kullanın. Çözücü, alkol, benzin veya aşındırıcı ürünler kullanmayın. Temizlemeden önce gücü kapatın.

Video girişi (DVI-D veya HD15) nasıl seçilir?

GİRİŞ tuşuna basın. Giriş1 DVI-D (dijital) konnektöre, Giriş2 ise HD15 (analog) konnektöre karşılık gelir. Her basışta sinyal değişir.

Turuncu güç göstergesi ne anlama gelir?

Monitör enerji tasarrufu modundadır. Uyandırmak için klavyede bir tuşa basın veya fareyi hareket ettirin. Hiçbir şey olmazsa, bağlantıları kontrol edin.

Yanlışlıkla ayar yapmayı önlemek için tuşlar nasıl kilitlenir?

MENÜ KİLİDİ menüsüne gidin ve AKTİF olarak ayarlayın. Yalnızca güç ve MENÜ tuşları aktif kalır. Kilidi açmak için işlemi tekrarlayın.

Tüm ayarlar varsayılan değerlere nasıl sıfırlanır?

Ana menüde SIFIRLA seçeneğini seçin, ardından TAMAM'ı seçin. Bu yöntemin dil ayarını sıfırlamadığını unutmayın.

Monitörü bir duvar koluna takabilir miyim?

Evet, monitör 75 mm aralıkla VESA uyumludur. Uygun bir destek ve uyumlu vidalar kullanın. Kurulum için kalifiye bir teknisyene danışın.

Görüntü neden titriyor?

EKRAN menüsünde (analog sinyal için) FAZ ve SAAT ayarını yapın. Ayrıca kabloyu ve bilgisayarınızın yenileme hızını kontrol edin.

Hoparlörlerin ses seviyesi nasıl ayarlanır?

Hiçbir menü görüntülenmiyorken, ses seviyesini ayarlamak için ↓/↑ tuşlarını kullanın. Ses menüsü görünür ve 5 saniye sonra otomatik olarak kaybolur.

KULLANIM KILAVUZU SDMG76X SONY

Kullanım Bilgileri (TR)

SDM-G76X

SDM-G96X

Sahip Kaydı

Bölümlerin ve kontrol düğmelerinin tanımlanması....6

Kurulum....8

Adım 1: Standı kullanın. 8

Adım 2: Ekranı bilgisayarınıza bağlayın 8

Adım 3: Güç kablosunu bağlayın 9

Adım 4: Kabloları sabitleyin ..... 9

Adım 5: Monitörü ve bilgisayarı açın 9

Eğikliği ayarlama 10

Giriş sinyalinin seçimi (INPUT düğmesi)....10

Monitörün kullanıcıya bağlı ayarı.....11

Menüyü kullanma 11

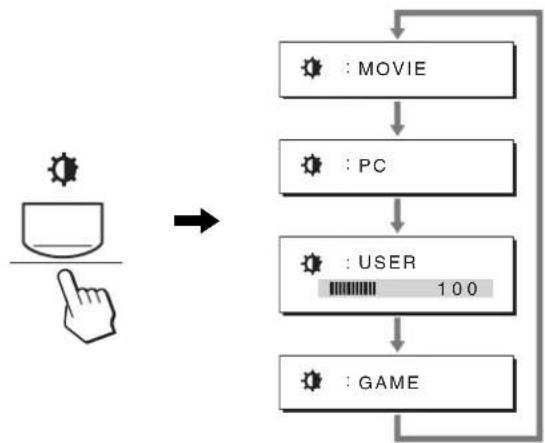

MODE ayarı (PICTURE MODE) 11

PICTURE menüsü 12

AUDIO menüsü 14

SCREEN menüsü (sadece analog RGB sinyali) 15

MENU POSITION menüsü 17

INPUT SENSING menüsü 17

LANGUAGE menüsü 17

RESET menüsü (varsayılan ayara geri döndürme) 18

MENU LOCK menüsü 18

Teknik Özellikler 18

Sesi ayarlama 18

Enerji tasarrufu fonksiyonu 19

Otomatik resim kalitesi ayarlama fonksiyonu

(sadece analog RGB sinyali) 19

Sorun giderme 20

Ekran mesajları 20

Hata belirtileri ve olası giderme yöntemleri 21

Özellikler 23

• Macintosh, Apple Computer, Inc.'in tescilli markasıdır, A.B.D ve diğer ülkelerde tescil edilmiştir.
• Windows, A.B.D. ve diğer ülkelerde Microsoft Corporation'ın tescilli ticari markasıdır.
• VESA ve DDC, Video Electronics Standards Association'ın tescilli markalarıdır.
• ENERGY STAR® A.B.D. tescilli markasıdır.
• Adobe ve Acrobat, Adobe Systems Incorporated'ın markalarıdır.
• Burada adı geçen diğer bütün ürün isimleri, ilgili şirketlerin markaları veya tescilli markaları olabilir.
• Ayrıca, “™” ve “®” bu el kitabında her yerde söz edilmez.

Uyarılar

Güç bağlantıları ile ilgili uyarı

- Verilen güç kablosunu kullanın. Eğer farklı bir güç kablosu kullanıyorsanız, güç kaynağınızla uyumlu olduğundan emin olun.

A.B.D.'deki müşteriler için

Eğer uygun kablo kullanmazsanız, bu monitör zorunlu FCC standartlarına uygun olmayacaktır.

İngiltere'deki müşteriler için

Bu monitörü İngiltere'de kullanıyorsanız, İngiltere'ye uygun güç kablosu kullanın.

Fiş tiplerinin örnekleri

100 ila 120 V AC için, 200 ila 240 V AC için, sadece 240 V AC için

240 V AC için

Cihaz, kolayca erişilebilen bir prize yakın bir yere yerleştirilmelidir.

Kurulum

Monitörü aşağıdaki yerlere kurmayın veya bırakmayın:

• Aşırı sıcak yerler, örneğin radyatör yanı, ısıtıcı yanı veya doğrudan güneş ışığı alan yerler. Monitörü, örneğin güneş altında park edilmiş araba içinde veya ısıtıcı yanında, aşırı sıcağa maruz bırakmak, kasada deformasyona ve arızalara neden olabilir.
• Mekanik titreşim veya darbeye maruz kalan yerler.
• TV veya diğer ev aletleri gibi güçlü manyetik alan oluşturan cihazların yakınında.
• Aşırı toz, kir veya kum olan yerlerde, örneğin açık pencere kenarı veya çıkış kapısı gibi. Geçici olarak dış ortamda kullanılması gerekiyorsa, havadaki toza ve kire karşı gerekli önlemleri almalısınız. Aksi takdirde tamiri mümkün olmayan arızalar oluşabilir.

Ekranın üst kısmındaki havalandırma açıklıklarına dokunmamaya dikkat edin.

Bu üniteyi düz bir yüzeye yerleştirin. Masa kenarı gibi uygun olmayan yüzeylere yerleştirmeyin. Bu ünitenin herhangi bir kısmı yüzeyden dışarı taşıyorsa, düşebilir ve hasar veya yaralanmaya neden olabilir.

Havalandırma

Gerekli havalandırma için üst ve alt kısımlarda açıklıklar vardır. Setin güvenilir şekilde çalışmasını sağlayabilmek ve aşırı ısınmadan korumak için, bu açıklıkların kapatılmaması veya üzerlerinin örtülmemesi gerekir.

Gazeteler, masa örtüleri, perdeler vb. ile havalandırma açıklıklarının kapatılarak havalandırmanın engellenmemesi gerekir.

LCD ekranı kullanma

- LCD ekranı güneşe bakar şekilde bırakmayın, bu LCD ekrana zarar verebilir. Monitörü pencere yanına yerleştirirken dikkatli olun.

• LCD ekrana bastırmayın veya ekranı çizmeyin. LCD ekran üzerine ağır nesneler koymayın. Bu ekranın düzgünlüğünü kaybetmesine veya LCD panel arızasına sebep olabilir.
• Eğer monitör soğuk bir yerde kullanılırsa, ekranda hayalet görüntü oluşabilir. Bu bir arıza değildir. Sıcaklık normal çalışma seviyesine döndüğünde, ekran normale döner.
• Eğer sabit bir resim uzun süre gösterilirse, bir süre için hayalet görüntü oluşabilir. Hayalet görüntü daha sonra yok olur.
• LCD panel çalışma sırasında ısınır. Bu bir arıza değildir.

Dahili stereo hoparlörler hakkında

• Hoparlörün arkasındaki vidaları sökmeyin. Bu bir arızaya neden olabilir.
• Hoparlörler manyetik alan yarattığından, manyetik kayıt cihazları, bantlar ve floppy diskleri, hoparlörlerin açılan kısımlarından uzak tutun. Manyetik alan, manyetik bantlar ve diskler üzerinde saklanan verileri etkileyebilir.

LCD ile ilgili not (Sıvı Kristal Ekran)

Lütfen LCD ekranın yüksek hassasiyet teknolojisi ile yapıldığını unutmayın. Bununla birlikte, LCD ekran üzerinde sabit siyah noktalar veya parlak ışık noktaları (kırmızı, mavi veya yeşil) ve düzensiz renkli şeritler ya da parlaklık belirebilir. Bu bir arıza değildir.

(Etkili noktalar: %99,99'dan fazla)

Bakım

• Monitörünüzü temizlemeden önce güç kablosunu elektrik prizinden çekin.
• LCD ekranı yumuşak bir bez ile temizleyin. Eğer cam temizleme sıvısı kullanacaksanız, LCD'nin kaplamasını çizebileceğinden anti statik çözelti veya benzeri katkı içeren bir temizleyici kullanmayın.
• Kasayı, paneli ve kontrolleri hafif deterjanlı solüsyonla ıslatılmış yumuşak bir bez ile temizleyin. Aşındırıcı ped, temizleme tozu veya alkol ya da benzin gibi çözücüler kullanmayın.
• Ekran yüzeyini tükenmez kalem veya tornavida gibi keskin veya aşındırıcı maddelerle, silmeyin, dokunmayın ve temas etmeyin. Bu tür bir temas resim tüpünde çizilmeye yol açabilir.
• Eğer monitör böcek ilaçları gibi güçlü solventlere maruz kalır veya kauçuk ya da vinil malzemelerle sert temasta bulunursa malzemede bozulma veya LCD ekran kaplamasında bozulma meydana gelebilir.
• Bakım personeli onarım sırasında bazı parçaları değiştirirse, bu parçalar alıkoyulabilir.

Taşıma

• Taşıma esnasında monitördeki tüm kabloları ayırın ve ekranı iki elle sıkıca kavrayın. Eğer monitörü düşürürseniz yaralanabilirsiniz veya monitör hasar görebilir.
• Bu monitörü tamir veya teslimat için taşırken orijinal kutusunu ve ambalaj malzemelerini kullanın.

Bir duvar veya bağlantı koluna montaj

Ekranı duvara veya bağlantı koluna monte etmek istiyorsanız, kalifiye bir personele danışın.

Monitörün atılması

• Bu monitörü genel ev atıkları ile birlikte atmayın.
• Bu monitörde kullanılan flüoresan tüpte civa bulunmaktadır. Bu monitörün atılmasında yerel temizlik idarenizin yönetmeliklerine uyulması gereklidir.

A.B.D. deki müşteriler için

Bu ürün civa içerir. A.B.D'de satıldığında, bu ürünün imha edilmesi yönetmeliklere tabi tutulabilir. İmha etme veya geri dönüşüm bilgileri için, yerel makamlarla veya Elektronik Endüstrisi Birliği ile temas kurun (http://www.eiae.org).

Bölümlerin ve kontrol düğmelerinin tanımlanması

Daha fazla detay için parantez içindeki sayfalara bakınız.

(güç) anahtarı ve kontrol düğmeleri, monitörün ön kısmında sağ altta yer almaktadır.

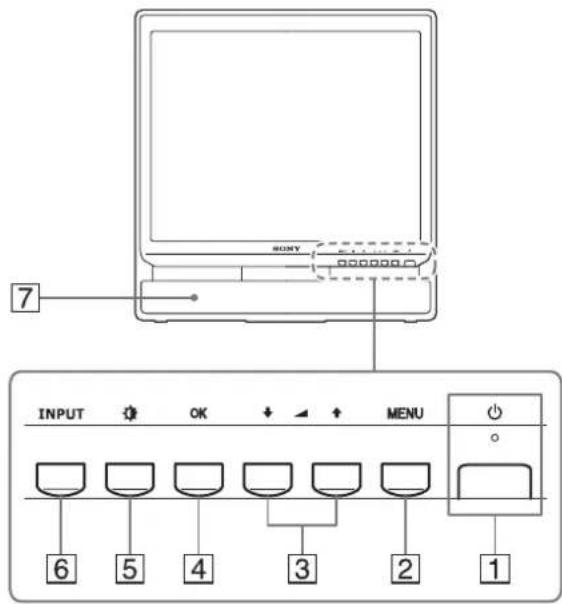

Ekranın önü

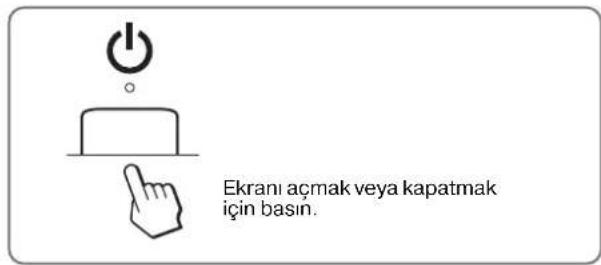

① ⏻ (Güç) düğmesi ve ışığı (sayfalar 9, 19)

Ekranı açmak ve kapatmak için, ⏻ (güç) anahtarını yukarı doğru açın.

Güç ışığı, monitör açıldığında yeşil yanar, monitör enerji tasarrufu modundayken ise turuncu olarak yanar.

② MENU düğmesi (sayfa 11)

Bu düğme ana menüyü ekrana getirir veya kapatır. Bu düğmeyi 8 saniyeden uzun süre basılı tutarak DDC/CI fonksiyonunu da açabilirsiniz.

③ ↓/↑ ve ▲ (ses kontrol) düğmeleri (sayfa 11, 18)

Bu düğmeler, menü öğelerini seçmek, ayarları yapmak ve ayrıca ses seviyesini kontrol etmek amacıyla “Ses” menüsünü görüntülemek için kullanılırlar.

④ OK düğmesi (sayfa 11)

Bu düğme menü bölümlerini seçmeye ve yapılan ayarları uygulamaya yarar.

⑤ (PICTURE MODE) düğmesi (sayfa 11)

Bu düğme, PICTURE MODE ayarı için kullanılır.

6 INPUT düğmesi (sayfa 10)

Bu düğme, monitöre iki bilgisayar bağlandığında video giriş sinyalinin INPUT1 ve INPUT2 arasında geçiş yapmasını sağlar.

7 Stereo hoparlörler (sayfa 18)

Bu hoparlörler ses gibi işitilebilen sinyaller verirler.

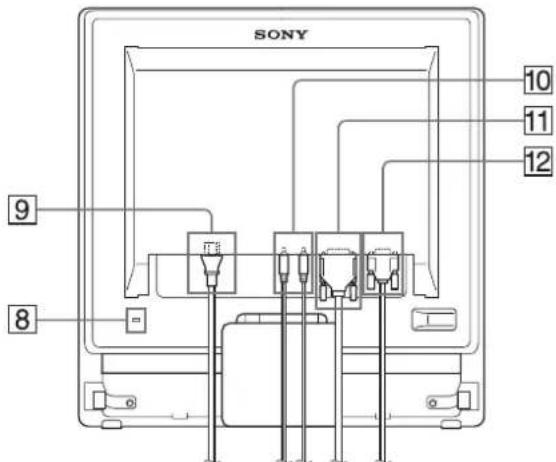

Monitörün arka kısmı

LCD monitörün yandan görüntüsü

8 Güvenlik Kilidi Boşluğu

Güvenlik kilidi boşluğu Kensington Micro Saver Security System ile birlikte kullanılmaya uygundur. Micro Saver Security System, Kensington'un tescilli markasıdır.

9 AC IN soketi (sayfa 9)

Güç kablosunu bağlayın (sağlanmıştır).

10 INPUT1/2 için ses giriş fişi (sayfa 8)

Bu fiş, INPUT1/INPUT2'ye bağlanmış bir bilgisayarın veya başka bir ses cihazının ses çıkış fişine bağlandığında, ses sinyalleri alır.

11 INPUT1 için DVI-D giriş soketi (dijital RGB) (sayfa 8)

Bu soket DVI Rev. 1.0 ile uyumlu dijital RGB video sinyallerini verir.

12 INPUT2 için HD15 giriş soketi (analog RGB) (sayfa 8)

Bu soket analog RGB video (0,7 Vp-p, pozitif) ve SYNC sinyallerini verir.

13 Kulaklık girişi (sayfa 18)

Bu giriş, ses sinyallerini kulaklıklara gönderir.

Kurulum

Monitörünüzü kullanmaya başlamadan önce, aşağıdakilerin kutuda bulunduğundan emin olun:

• LCD ekran • Güç kablosu • HD15-HD15 video sinyal kablosu (analog RGB) • DVI-D video sinyal kablosu (dijital RGB) • Ses kablosu (stereo miniplug) • Kablo tutucu • CD-ROM (Windows/Macintosh için program yazılımı, İşletim Talimatları, vb.) • Garanti kartı • Kolay Kurulum Kılavuzu

Adım 1: Standı kullanın

■ Verilen standın kullanımı

Standı açın.

Stand fabrikada katlanmıştır. Ekranı stand ile birlikte olduğu gibi dik yerleştirmemeye dikkat edin. Aksi takdirde, ekran devrilebilir.

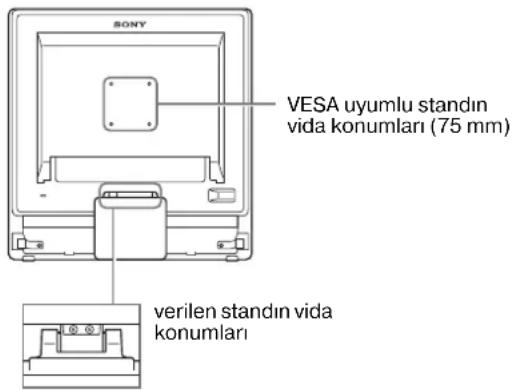

■ VESA uyumlu standın kullanımı

Verilmemiş VESA uyumlu bir bağlantı kolu veya standını kullanırken, bağlantı için VESA uyumlu vidalar kullanın.

Alt-yandan görünüm

Ekranı verilen stand ile veya standsız olarak kullanabilirsiniz.

Adım 2: Ekranı bilgisayarınıza bağlayın

Bağlamadan önce monitörü ve bilgisayarınızı kapatın.

Notlar

• Video sinyal kablosu bağlayıcısının pinlerine dokunmayın; dokunmak, pinlerin eğilmesine yol açabilir.
• Video sinyal kablosu soketinin (bağlantısının) bükülmesini engellemek için HD15 soketinin yönünü kontrol ediniz.

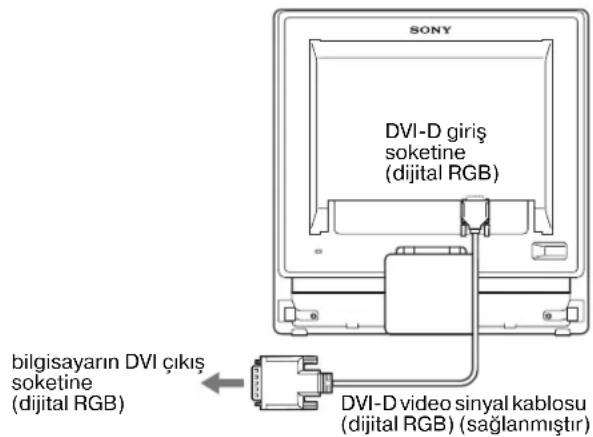

■ DVI çıkış soketi olan bir bilgisayar bağlayın (dijital RGB)

Sağlanan DVI-D video sinyal kablosunu (dijital RGB) kullanarak, bilgisayarı monitörün DVI-D giriş soketine (dijital RGB) bağlayın.

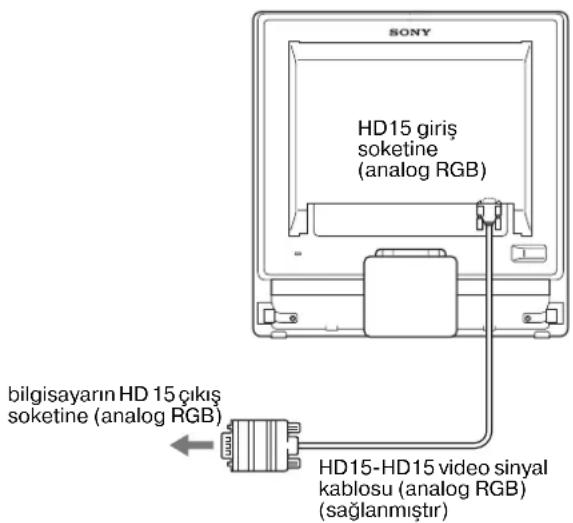

■ HD15 çıkış soketi olan bir bilgisayar bağlayın (analog RGB)

Sağlanan HD15-HD15 video sinyal kablosunu (analog RGB) kullanarak, bilgisayarı monitörün HD15 giriş soketine (analog RGB) bağlayın.

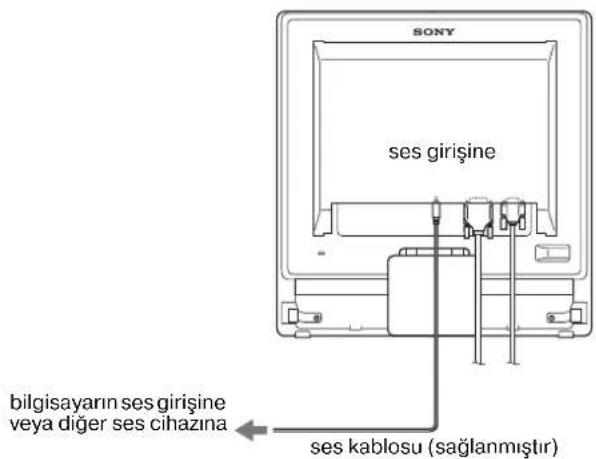

■ Ses kablosunu bağlayın

Verilen ses kablosunu monitörün ilgili ses girişine takın.

Monitörün hoparlörlerini ve kulaklıkları kullanarak, bilgisayarınızdan veya monitörünüzün ses girişlerine bağlı herhangi bir cihazdan gelen sesi dinleyebilirsiniz. Daha fazla bilgi için, bkz. sayfa 18'deki "Sesi ayarlama" bölümü.

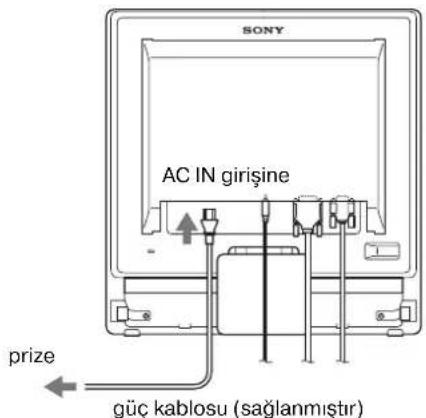

Adım 3: Güç kablosunu bağlayın

Monitör ve bilgisayar kapalıyken, önce güç kablosunu monitöre bağlayın, daha sonra prize takın.

Adım 4: Kabloları sabitleyin

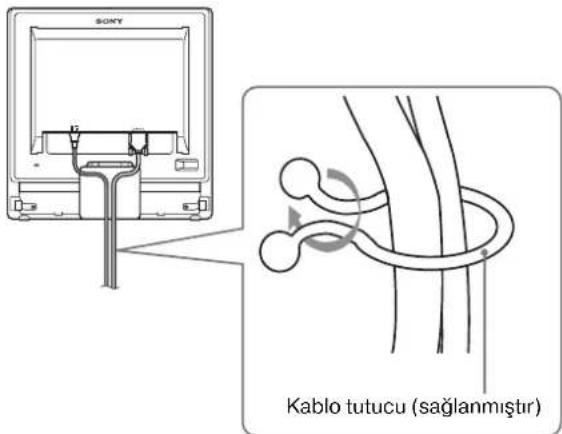

1 Kabloları birbirine bağlayın.

Verilen kablo tutucu ile, kabloları ve kordonları birbirlerine bağlayın.

Bu şekil SDM-G76X model monitörün arka tarafını göstermektedir. Aynı şekil diğer modeller için de geçerlidir.

Adım 5: Monitörü ve bilgisayarı açın

(güç) düğmesine basın. Monitörün güç ışığı yeşil yanacaktır.

Bilgisayarı açın.

Monitörünüzün kurulumu tamamlanmıştır. Gerekiyorsa, görüntü ayarlamak için monitörün kontrol düğmelerini kullanın.

• Eğer ekranınızda görüntü yoksa, monitörün bilgisayarınıza düzgün olarak bağlandığından emin olun.
• Eğer ekranda NO INPUT SIGNAL görüntülenirse:

Bilgisayar enerji tasarrufu modundadır. Klavyede herhangi bir tuşa basmayı veya fareyi hareket ettirmeyi deneyin.

- Eğer ekranda CABLE DISCONNECTED görüntülenirse:

Video sinyal kablosunun düzgün şekilde bağlı olup olmadığını kontrol edin.

- Eğer ekranda OUT OF RANGE görüntülenirse:

Eski monitörü yeniden takın. Ardından bilgisayarın ekran kartını, aşağıdaki aralıklara göre ayarlayın.

	Analog RGB Dijital RGB
Yatay frekans	28–80 kHz 28–64 kHz
Dikey frekans	56–75 Hz 60 Hz
Çözünürlük	1.280 × 1.024 veyadaha düşük	1.280 × 1.024 veyadaha düşük

Görüntülü mesajlar hakkında daha geniş bilgi için, bkz. “Hata belirtileri ve olası giderme yöntemleri” sayfa 21.

Özel sürücülere gerek yoktur.

Bu monitör "DDC" Tak ve Çalıştır (Plug & Play) standartlarına uygundur ve otomatik olarak monitör bilgilerini algılar. Bilgisayarınıza özel bir sürücü yüklenmesine gerek duyulmaz.

Monitörü PC'nize bağladıktan sonra PC'yi ilk kez çalıştırdığınızda Kurulum Sihirbazı ekranda belirebilir. Bu durumda, ekranda beliren talimatları takip edin. Tak ve Kullan Monitör otomatik olarak seçilir, böylece monitörü kullanabilirsiniz.

Dikey frekans 60 Hz seviyesine geçer.

Titremeler ortadan kalktığında monitörü bu haliyle kullanabilirsiniz. Belli bir yüksek değere dikey frekansı ayarlamanıza gerek yoktur.

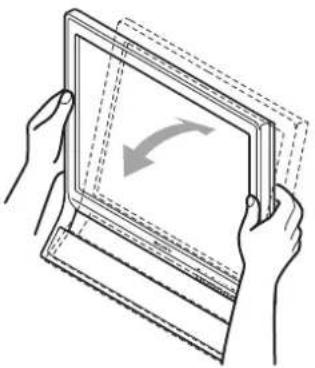

Eğikliği ayarlama

Monitör aşağıda belirtilen açılarda ayarlanabilir.

Yaklaşık 20°

LCD panelin alt kısmından kavrayın ve eğikliği ayarlayın.

Monitörü rahat bir şekilde kullanmak için

Bu monitör, en rahat görüş açısına ayarlanabilecek şekilde tasarlanmıştır. Monitörünüzün görüş açısını, üzerinde bulunduğu masa ve kullandığınız sandalyenin yüksekliğine göre ve ışık monitörden gözünüze yansımayacak şekilde ayarlayın.

Not

Ekran eğimini ayarlarken, monitörü masaya çarpmamaya dikkat ederek, yavaş ve dikkatli hareket edin.

Giriş sinyalinin seçimi (INPUT düğmesi)

INPUT düğmesine basın.

Bu düğmeye her bastığınızda giriş sinyali değişir.

INPUT

Ekran mesajı

Giriş sinyali yapılandırması

(Sol üst köşede yaklaşık 5 saniye görünür.)

INPUT1 : DVI-D DVI-D giriş soketi

(dijital RGB) INPUT1 için

INPUT2 : HD15 HD15 giriş soketi

(analog RGB) INPUT2 için

Monitörün kullanıcıya bağlı ayarı

Ayarları yapmadan önce

Monitörü bilgisayara bağlayın ve ikisini de çalıştırın. En iyi sonucu almak için ayar yapmadan önce en az 30 dakika bekleyin.

Ekranda beliren menüyü kullanarak monitörünüzde pek çok ayar değişikliği yapabilirsiniz.

Menüyü kullanma

■ MENU, ↓/↑ ve OK düğmelerini kullanma

1 Ana menüyü görüntüleme.

Ekrandaki ana menüyü görüntülemek için MENU düğmesine basınız.

2 Ayarlamak istediğiniz menüyü seçin.

İstediğiniz menüyü görüntülemek için ↓/↑ düğmelerine basın. Menü bölümlerini seçmek için OK düğmesine basın.

Ayarlamaları yapmak için ↓/↑ düğmelerine, daha sonra da OK düğmesine basın. OK düğmesine bastığınızda ayarlar saklanır ve ekran bir önceki menüye döner.

Normal görüntüye dönmek için MENU düğmesine bir kez basın. Eğer herhangi bir düğmeye basılmazsa menü 45 saniye içinde otomatik olarak kapanır.

MODE ayarı (PICTURE MODE)

Monitörün sağ alt kısmındaki düğmesine arka arkaya basarsanız, MOVIE → PC → USER → GAME seçeneklerinden MODE seçebilirsiniz.

düğmesine arka arkaya basın.

MODE varsayılan ayarı MOVIE olarak ayarlanmıştır. düğmesine bir defa bastığınızda, MOVIE (varsayılan ayar) görüntülenir ve bir defa daha bastığınızda, PC görüntülenir.

düğmesine her bastığınızda, mod aşağıdaki gibi değişir.

Her mod ekranda görüntülenir ve MODE değiştirilir. Yaklaşık 5 saniye sonra menü otomatik olarak kaybolur.

USER seçeneği seçildiğinde, arka ışık seviyesini ↓/↑ düğmelerine basarak veya MENU'den arka ışığı seçerek ayarlayabilirsiniz.

Not

Her mod için resim kalitesini hassas şekilde ayarlayabilirsiniz.

Ayarları sıfırlama

Ayarları, RESET menüsünü kullanarak sıfırlayabilirsiniz. Ayarları sıfırlamayla ilgili daha fazla bilgi için, bkz. sayfa 18.

■ Bilgisayar ile monitörün kontrolü

En az 5 saniye süreyle MENU düğmesine basın. Ekranda, geçerli ayarı gösteren bir mesaj göreceksiniz. 3 saniyenin ardından, aşağıda gösterildiği gibi DDC/CI ayarı açılır veya kapatılır.

Ekran mesajları (Bir süre görünür)

DDC-CI : ON (varsayılan ayar)	Bilgisayarın menü ayarlarını kontrol etmesini sağlar.
DDC-CI : OFF Bilgisayarın menü ayarlarını kontrol etmesine izin vermez.

Not

Bu fonksiyon sadece, DDC/CI (Display Data Channel Command Interface) arabirimini destekleyen bilgisayarlar için geçerlidir.

PICTURE menüsü

PICTURE menüsünü kullanarak aşağıdaki öğeleri ayarlayabilirsiniz.

• MODE (GAME/MOVIE/PC/ USER) - BACKLIGHT - CONTRAST • BRIGHTNESS - COLOR • GAMMA γ - SHARPNESS • MODE RESET →←

■ MODE menüsü

Amacınıza uygun ekran parlaklığını seçebilirsiniz.

PICTURE ayarları her mod için ayarlanabilir.

Değiştirilen ayar her giriş için (INPUT1/INPUT2) otomatik olarak uygulanır.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 Basın (PICTURE) seçeneğini tercih etmek için ↓/↑ düğmesine ve ardından OK düğmesine basın.

PICTURE menüsü ekranda görüntülenir.

3 MOVIE seçeneğini tercih etmek için ↓/↑ düğmesine ve ardından OK düğmesine basın.

MODE menüsü ekranda görüntülenir.

4 İstediğiniz modu seçmek için ↓/↑ düğmesine ve ardından OK düğmesine basın.

Varsayılan ayar MOVIE'dir.

• GAME: Parlak resim.

• MOVIE: Güçlü kontrasta sahip resim. • PC: Yumuşak tonlu resim. - USER: Düşük parlaklığa sahip resim.

Not

Her mod için resim kalitesini hassas şekilde ayarlayabilirsiniz.

■ Arka ışığı ayarlama (BACKLIGHT)

Eğer ekran çok parlaksa, arka ışığı ayarlayın ve ekranın daha kolay görünmesini sağlayın.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 Basın (PICTURE) seçeneğini tercih etmek için ↓/↑ düğmelerine ve ardından OK düğmesine basın.

PICTURE menüsü ekranda görüntülenir.

3 (BACKLIGHT) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

BACKLIGHT menüsü ekranda görüntülenir.

4 Işık seviyesini ayarlamak için, ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

■ Kontrastı ayarlama (CONTRAST)

Resim kontrastını ayarlayın.

Not

COLOR, sRGB olarak ayarlıyken; CONTRAST, BRIGHTNESS veya GAMMA seçeneğini ayarlayamazsınız.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (PICTURE) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. PICTURE menüsü ekranda görüntülenir.

3 Ⓐ (CONTRAST) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

CONTRAST menüsü ekranda görüntülenir.

4 Kontrastı ayarlamak için, ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

■ Görüntünün siyah seviyesini ayarlama (BRIGHTNESS)

Resmin parlaklığını ayarlayın (siyah seviyesi).

Not

COLOR, sRGB olarak ayarlıyken; CONTRAST, BRIGHTNESS veya GAMMA seçeneğini ayarlayamazsınız.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (PICTURE) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. PICTURE menüsü ekranda görüntülenir. 3 (BRIGHTNESS) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. BRIGHTNESS menüsü ekranda görüntülenir. 4 Parlaklığı ayarlamak için, ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

■ Renk ısısını ayarlama (COLOR)

Görüntünün beyaz renk alanındaki renk seviyesini, varsayılan renk ısısı ayarlarından seçebilirsiniz.

Ayrıca, gerekirse, renk ısısına ince ayar da yapabilirsiniz. Ekranın parlaklık moduna göre arzu ettiğiniz renk ısısını ayarlayabilirsiniz.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (PICTURE) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. PICTURE menüsü ekranda görüntülenir. 3 (COLOR) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. COLOR menüsü ekranda görüntülenir. 4 İstediğiniz renk ısısını seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. Isıyı 9.300K'dan 6.500K'ya (varsayılan ayar) indirdiğinizde, beyazlar mavımsı tondan kırmızımsı tona doğru kayacaktır. "sRGB" seçeneğini tercih ettiğinizde renkler sRGB profiline göre ayarlanır. (sRGB renk ayarı, bilgisayar ürünleri için dizayn edilmiş endüstri standardı renk alan protokolüdür.) Eğer "sRGB" seçeneğini tercih ederseniz, bilgisayarınızın renk ayarları sRGB profiline ayarlı olmalıdır.

Notlar

• Eğer bağlı olan bilgisayar ya da başka bir ekipman sRGB özelliğine sahip değilse, renkler sRGB profiline göre ayarlanamaz.
• COLOR seçeneği sRGB olarak ayarlıyken, CONTRAST, BRIGHTNESS veya GAMMA seçeneklerini ayarlayamazsınız.

Renk ısısına ince ayar yapma (USER ADJUSTMENT)

Renk ısısı her mod için ayarlanabilir. (GAME/MOVIE/PC/USER).

1 ADJUST seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

USER ADJUSTMENT menüsü ekranda görüntülenir.

2 R (Kırmızı) veya B (Mavi) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. Ardından, istediğiniz renk ısısını ayarlamak için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

Bu ayar, renk ısısını R ve B bölümlerini G (yeşil) bölümüne göre arttırarak veya azaltarak değiştirdiğinden, G bölümü sabittir.

3 ↻ seçeneğini seçmek için ↓/↑ düğmelerine ve OK düğmesine basın.

Yeni renk ayarı bellekte saklanır ve USER her seçildiğinde otomatik olarak geri çağrılır. COLOR menüsü ekranda görüntülenir.

■ Gama ayarının değiştirilmesi (GAMMA)

Görüntünün renk gölgesini, görüntünün orijinal renk gölgesi ile birleştirebilirsiniz.

Not

COLOR, sRGB olarak ayarlıyken; CONTRAST, BRIGHTNESS veya GAMMA seçeneğini ayarlayamazsınız.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (PICTURE) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. PICTURE menüsü ekranda görüntülenir. 3 γ (GAMMA) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. GAMMA menüsü ekranda görüntülenir. 4 İstediğiniz modu seçmek için ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

■ Keskinliği ayarlama (SHARPNESS)

Görüntülerin, vb. kenarlarını keskinleştirmek için ayarlama yapın.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (PICTURE) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. PICTURE menüsü ekranda görüntülenir.

3 (SHARPNESS) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. SHARPNESS menüsü ekranda görüntülenir.

4 Keskinliği ayarlamak için, ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

■ MODE RESET menüsü (her modu varsayılana ayarlama) →←

Yaptığınız ayarları varsayılan ayarlara geri döndürebilirsiniz.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (PICTURE) seçeneğini tercih etmek için ↓/↑ düğmesine ve ardından OK düğmesine basın. PICTURE menüsü ekranda görüntülenir.

3 →← (MODE RESET) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. MODE RESET menüsü ekranda görüntülenir.

4 İstediginiz modu seçmek için ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

- OK: PICTURE menüsündeki her modu varsayılan ayarlara geri döndürmek için.

- CANCEL: Sıfırlamayı iptal eder ve PICTURE menüsüne geri döndürür.

AUDIO menüsü

AUDIO menüsünü kullanarak aşağıdaki öğeleri ayarlayabilirsiniz.

- TREBLE

• BASS

• BALANCE

• SURROUND

- RESET →←

■ TREBLE, BASS veya BALANCE seçeneklerini ayarlama

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (AUDIO) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

3 TREBLE, BASS veya BALANCE seçeneğini tercih etmek için ↓/↑ düğmelerine ve ardından OK düğmesine basın.

4 Tiz, bas veya denge seçeneklerini ayarlamak için, ↓/↑ düğmelerine basın ve ardından OK düğmesine basın.

Sadece SURROUND, off konumuna ayarlandığında, TREBLE ve BASS ayarlanabilir.

■ SURROUND özelliğini seçmek

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (AUDIO) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

3 SURROUND seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

4 İstediğiniz modu seçmek için ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

- ON: Güçlü ses sağlar (surround efekti).

• OFF: Surround efektini kapatır.

■ AUDIO RESET menüsü (her modu varsayılana ayarlama)

Yaptığınız ayarları varsayılan ayarlara geri döndürebilirsiniz.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (AUDIO) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. AUDIO menüsü ekranda görüntülenir.

3 →← (RESET) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. AUDIO RESET menüsü ekranda görüntülenir.

4 İstediğiniz modu seçmek için ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

- OK: AUDIO menüsündeki her modu varsayılan ayarlara geri döndürmek için.

- CANCEL: Sıfırlamayı iptal eder ve AUDIO menüsüne geri döndürür.

SCREEN menüsü (sadece log RGB sinyali)

SCREEN menüsünü kullanarak aşağıdaki öğeleri ayarlayabilirsiniz.

• AUTO ADJUST • PHASE - PITCH • H CENTER • V CENTER

Not

DVI-D giriş soketinden INPUT1 için dijital RGB sinyalleri alırken, ayar gereksizdir.

■ Otomatik görüntü kalitesi ayarlama fonksiyonu

Monitör bir giriş sinyali aldığında, otomatik olarak resmin pozisyonunu ve keskinliğini (faz/aralık) ayarlar ve ekranda net bir resmin görüntülenmesini sağlar (sayfa 19).

Not

Otomatik görüntü kalitesi fonksiyonu aktif durumda olduğunda sadece ⏻ (güç) düğmesi çalışır.

Eğer bu monitörün otomatik görüntü kalitesi fonksiyonu, görüntüyü tam olarak ayarlayamazsa

Geçerli giriş sinyali için, daha ileri otomatik görüntü kalitesi ayarları yapabilirsiniz (Aşağıdaki AUTO ADJUST bölümüne bakın).

Eğer görüntü kalitesiyle ilgili daha fazla ayar yapmak isterseniz,

görüntünün keskinliğini (faz/aralık) ve konumunu (yatay/dikey konumunu) manuel olarak ayarlayabilirsiniz.

Bu ayarlar bellekte saklanır ve monitör önceden girilmiş veya kayıtlı giriş sinyalini aldığında otomatik olarak geri çağrılır.

■ Geçerli giriş sinyali için daha ileri otomatik görüntü kalitesi ayarları yapabilirsiniz (AUTO ADJUST).

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (SCREEN) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

SCREEN menüsü ekranda görüntülenir.

3 AUTO ADJUST seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. AUTO ADJUST menüsü ekranda görüntülenir.

4 ON veya OFF seçeneklerini tercih etmek için ↓/↑ düğmelerine ve ardından OK düğmesine basın.

- ON: Geçerli giriş sinyali için ideal faz, adım ve yatay/dikey konumu ayarlayın ve bunları kaydedin. Not:

Monitör açıldığında veya giriş sinyali değiştirildiğinde, AUTO ADJUST otomatik ayarlamaları yapar.

- OFF: AUTO ADJUST kullanılamaz. Not:

Giriş sinyali değiştirildiğinde, AUTO ADJUST otomatik olarak ayarlamaları yapar.

5 ↻ seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

Menü ekranına geri dönün.

■ Resmin keskinliğini ve konumunu manuel olarak ayarlama (PITCH/PHASE/H CENTER/V CENTER)

Resmin keskinliğini aşağıdaki şekilde ayarlayabilirsiniz. Bu ayar, bilgisayar monitörünün HD15 giriş soketine (analog RGB) bağlandığında etkindir.

1 Bilgisayarda çözünürlüğü 1.280 × 1.024 olarak ayarlayın.

2 CD-ROM'u yerleştirin.

3 CD-ROM'u başlatın.

Windows için Otomatik çalıştırma çalıştığında:

Bölgeyi, dili ve modeli seçin ve Monitör ayarlama aracı (UTILITY) üzerine tıklayın.

4 "Adjust" ögesine tıklayın ve geçerli çözünürlüğü (üstteki değer) ve önerilen çözünürlüğü (alttaki değer) onaylayın, ardından "Next" ögesine tıklayın.

PITCH için örnek test görünür.

5 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

6 (SCREEN) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

SCREEN menüsü ekranda görüntülenir.

7 PITCH seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

PITCH ayar menüsü ekranda görüntülenir.

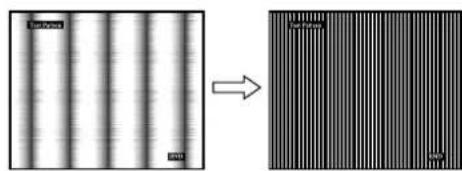

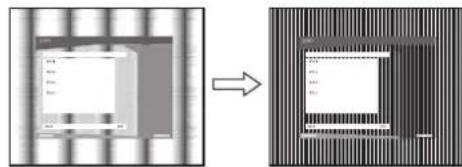

8 Dikey çizgiler kaybolana kadar ↓/↑ düğmelerine basın.

Ayarı, dikey çizgiler kaybolacak şekilde yapın.

9 OK düğmesine basın.

Ana menü ekranda görüntülenir.

Tüm ekranda yatay çizgiler görünüyorsa, aşağıdaki prosedürleri kullanarak PHASE seçeneğini ayarlayın.

10 "Next" üzerine tıklayın.

PHASE için örnek test görünür.

11 PHASE seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

PHASE ayar menüsü ekranda görüntülenir.

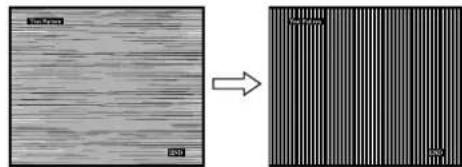

12 Yatay çizgiler minimum seviyeye inene kadar ↓/↑ düğmelerine basın.

Ayarı, yatay çizgiler minimum seviyede olacak şekilde yapın.

13 OK düğmesine basın.

Ana menü ekranda görüntülenir.

14 "Next" üzerine tıklayın.

MERKEZ için örnek test görünür.

15 H CENTER veya V CENTER seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

H CENTER ayar menüsü veya V CENTER ayar menüsü ekranda görüntülenir.

16 Örnek testi ekranda ortalamak için, ↓/↑ düğmelerine basın.

17 "Next" üzerine tıklayın.

Örnek testi sona erdirmek için "End" veya "ÇIKIŞ" üzerine tıklayın.

Auto run çalışmadığında:

1 "My Computer" klasörünü açın ve CD-ROM simgesi üzerine sağ tıklayın.

"Explorer" üzerine gidin ve CD-ROM simgesini açın.

2 [Utility]'yi açın ve ardından [WINDOWS]'u seçin.

3 [WIN_UTILITY.EXE] seçeneğini tercih edin.

Test örneği görüntülenir. Adım 4'e gidin.

Macintosh için

1 CD-ROM'u açın.

2 [Utility]'yi açın ve ardından [MAC]'i seçin.

3 [MAC UTILITY]'yi açın ve ardından [MAC_CLASSIC_UTILITY] veya [MAC_OSX_UTILITY]'yi başlatın.

Test örneği görüntülenir. Adım 4'e gidin.

4 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

5 (SCREEN) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. SCREEN menüsü ekranda görüntülenir.

6 PHASE seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

PHASE ayar menüsü ekranda görüntülenir.

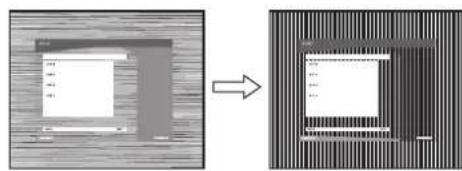

7 Yatay çizgiler minimum seviyeye inene kadar ↓/↑ düğmelerine basın.

Ayari, yatay çizgiler minimum seviyede olacak şekilde yapın.

8 OK düğmesine basın.

Ana menü ekranda görüntülenir.

Eğer tüm ekranda dikey çizgiler görüntülenirse, aşağıdaki prosedürleri takip ederek PITCH seçeneğini ayarlayın.

9 PITCH seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

PITCH ayar menüsü ekranda görüntülenir.

10 Dikey çizgiler kaybolana kadar ↓/↑ düğmelerine basın.

Ayari, dikey çizgiler kaybolacak şekilde yapın.

11 OK düğmesine basın.

Ana menü ekranda görüntülenir.

12 H CENTER veya V CENTER seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

H CENTER ayar menüsü veya V CENTER ayar menüsü ekranda görüntülenir.

13 Örnek testi ekranda ortalamak için, ↓/↑ düğmelerine basın.

14 Test örneğini kapatmak için "END" öğesine tıklayın.

MENU POSITION menüsü

Eğer ekrandaki bir nesneyi görmenizi engelliyorsa, menü konumunu değiştirebilirsiniz.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (MENU POSITION) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

MENU POSITION menüsü ekranda görüntülenir.

3 İstediğiniz konumu seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

Ekranın üstünde, ortasında ve altında olmak üzere üçer pozisyon bulunur.

INPUT SENSING menüsü

INPUT SENSING menüsünde AUTO ON seçeneğini seçtiğinizde, monitör otomatik olarak bir giriş terminaline bir giriş sinyali saptar ve enerji tasarruf moduna girmeden önce girişi otomatik olarak değiştirir.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (INPUT SENSING) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

INPUT SENSING menüsü ekranda görüntülenir.

3 İstediğiniz modu seçmek için ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

- AUTO ON: Seçilen giriş terminalinde giriş sinyali yoksa veya INPUT düğmesi ile bir giriş terminali seçtiğinizde ve terminalde giriş sinyali yoksa, ekran mesajı görüntülenir (sayfa 20) ve monitör, girişi otomatik olarak değiştirmek için başka bir giriş terminaline yönelik giriş sinyalini kontrol eder.

Giriş değiştirildiğinde, seçilen giriş terminali ekranın sol üst kısmında görüntülenir.

Giriş sinyali yoksa, monitör otomatik olarak enerji tasarruf moduna geçer.

- AUTO OFF: Giriş otomatik olarak değiştirilmez.

Girişi değiştirmek için INPUT düğmesine basın.

LANGUAGE menüsü

Bu monitördeki menülerde ve mesajlarda kullanılan dili değiştirebilirsiniz.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (LANGUAGE) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

LANGUAGE menüsü ekranda görüntülenir.

3 Bir dil seçmek için, ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

• ENGLISH: İngilizce

• FRANÇAIS: Fransızca

• DEUTSCH: Almanca

• ESPAÑOL: İspanyolca

• ITALIANO: İtalyanca

• NEDERLANDS: Felemenkçe

• SVENSKA: İsveççe

• РУССКИЙ: Rusça

→← RESET menüsü (varsayılan ayara geri döndürme)

Yaptığınız ayarları varsayılan ayarlara geri döndürebilirsiniz.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 →← (RESET) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

RESET menüsü ekranda görüntülenir.

3 İstediğiniz modu seçmek için ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

- OK: Yapılan ayarları fabrika ayarlarına geri döndürmek için. LANGUAGE ayarı bu yöntemle değişmez.

- CANCEL: Sıfırlamayı iptal etmek ve menü ekranına dönmek için.

MENU LOCK menüsü

İstenmeyen ayarları ve sıfırlamaları önlemek için, düğmelerin kontrollerini kilitleyebilirsiniz.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 →← (MENU LOCK) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

MENU LOCK menüsü ekranda görüntülenir.

3 ON veya OFF seçeneğini seçmek için ↓/↑ düğmelerine basın.

- ON: Sadece ⏻ (güç) anahtarı ve MENU düğmesi çalışacaktır. Eğer herhangi bir işlem yapmaya çalışırsanız, ekranda uyarı belirir. MENU LOCK seçeneğini ON konumuna getirdiğinizde, sadece bu menü öğesi seçilebilir.

- OFF: MENU LOCK ayarını OFF konumuna getirir.

Teknik Özellikler

Sesi ayarlama

Monitörün hoparlörlerini ve kulaklıklarını kullanarak, bilgisayarımızdan veya monitörünüzün ses girişlerine bağlı herhangi bir cihazdan gelen sesi dinleyebilirsiniz.

Sesi, ana menü içinden ayrı bir “Ses” menüsü ile kontrol edebilirsiniz.

1 Ekranda hiçbir menü görüntülenmezken, ↓/↑ düğmelerine basın.

2 Sesi ayarlamak için ↓/↑ düğmelerine basın.

Yaklaşık 5 saniye sonra menü otomatik olarak kaybolur.

Notlar

- Ana menü ekrandayken, sesi ayarlayamazsınız.

- Monitörünüz güç tasarrufu modundayken, hoparlörlerden ve kulaklıklardan ses çıkmaz.

Enerji tasarrufu fonksiyonu

Bu monitör VESA, ENERGY STAR ve NUTEK enerji tasarrufu standartları ile uyumludur. Monitör, Analog giriş için DPMS (Display Power Management Standard), Dijital giriş için DMPM (DVI Digital Monitor Power Management) özelliğine sahip bir bilgisayara veya video grafik kartına bağlı ise, monitör aşağıda gösterilen şekilde otomatik olarak enerji tüketimini azaltacaktır.

SDM-G76X

Enerji modu Enerji tüketimi ⏻ (güç)
	göstergesi
normal calisma	50 W (maks.) yeşil
aktif kapanma* (derin uyku)**	1,0 W (maks.) turuncu
güç kapalı 1,0 W (maks.) kapalı

SDM-G96X

Enerji modu	Enerji tüketimi	(güç) göstergesi
normal çalışma	53 W (maks.) yeşil
aktif kapanma* (derin uyku)**	1,0 W (maks.) turuncu
güç kapalı 1,0 W (maks.) kapalı

* Eğer bilgisayarınız “aktif kapalı” moduna geçerse, giriş sinyali kesilir ve ekranda NO INPUT SIGNAL görüntülenir. 5 saniye sonra monitör enerji tasarrufu moduna geçer. ** "deep sleep" (derin uyku) Environmental Protection Agency tarafından tanımlanan enerji tasarrufu modudur.

Otomatik resim kalitesi ayarlama fonksiyonu (sadece analog RGB sinyali)

Monitör bir giriş sinyali aldığında, otomatik olarak resmin pozisyonunu ve keskinliğini (faz/aralık) ayarlar ve ekranda net bir resmin görüntülenmesini sağlar.

Temel (fabrika ayarlı) mod

Monitör bir giriş sinyali aldığında, ekranın ortasında yüksek kaliteli bir görüntü elde edebilmek için, bu sinyali monitörün belleğinde saklı olan temel modlardan biri ile eşleştirir. Giriş sinyali temel mod ile uyuşursa, resim otomatik olarak uygun varsayılan ayarlarla ekranda görüntülenir.

Giriş sinyalleri temel modlardan biri ile uyuşmazsa

Monitör temel modlardan birine uymayan bir giriş sinyali alırsa, ekranda daima net bir görüntü sağlamak üzere, otomatik görüntü kalitesi ayar fonksiyonu aktive edilir (aşağıdaki monitör frekans aralıkları dahilinde):

Yatay frekans: 28-80 kHz

Dikey frekans: 56-75 Hz

Sonuç olarak, monitör ilk defa, temel ayarlarına (fabrika ayarı) uymayan bir giriş sinyali aldığında monitörün ekranda görüntüyü göstermesi normalden daha uzun sürebilir. Bu ayar verisi otomatik olarak hafızada saklanır ve daha sonra tekrar algılandığında sanki monitör temel ayarlarına uyan bir giriş sinyali almış gibi işlem görür.

AUTO ADJUST seçeneğinde OFF konumu seçildiğinde faz, aralık ve görüntü konumunu manuel olarak ayarlarsanız

Otomatik görüntü kalitesi ayar fonksiyonu, bazı giriş sinyallerinde görüntü konumunu, fazı ve aralığı tam olarak ayarlayamayabilir. Bu durumda, bu ayarları manuel olarak yapabilirsiniz (sayfa 15). Yaptığınız manuel ayarlar hafızada saklanır ve monitör aynı giriş sinyalini algıladığında yeniden kullanır.

Notlar

• Otomatik görüntü kalitesi fonksiyonu aktif durumda olduğunda sadece ⏻ (güç) düğmesi çalışır.
• Bu aşamada resimde titreme görülebilir, fakat bu bir arıza değildir. Sadece ayarlama tamamlanana dek bir süre bekleyin.

Sorun giderme

Teknik desteğe başvurmadan önce bu bölüme bakın.

Ekran mesajları

Eğer giriş sinyalinde sorun yaşanıyorsa, aşağıdaki mesajlardan bir tanesi ekranda görüntülenir. Sorunu gidermek için, bkz "Hata belirtileri ve olası giderme yöntemleri" sayfa 21.

Ekranda OUT OF RANGE mesajı görüntülenirse

Bu, giriş sinyalinin monitor özellikleri tarafından desteklenmediğini gösterir. Aşağıdaki öğeleri kontrol edin.

Örnek

"xxx.x kHz/xxx Hz" görüntüleniyorsa

Bu, yatay ve dikey frekansların ikisinin de monitör tarafından desteklenmediği anlamına gelir. Rakamlar, geçerli giriş sinyalinin yatay ve dikey frekanslarını gösterir.

"RESOLUTION > 1.280 × 1.024" görüntülenirse

Bu, çözünürlüğün monitor özellikleri tarafından desteklenmediğini gösterir (1.280 × 1.024 veya daha düşük).

Eğer NO INPUT SIGNAL mesajı ekranda görüntülenirse

Bu mesaj, giriş sinyali olmadığı anlamına gelir.

Örnek

GO TO POWER SAVE

Monitör, ekranda mesaj belirdikten yaklaşık 5 saniye sonra enerji tasarrufu moduna girer.

CABLE DISCONNECTED mesajı ekranda görüntülenirse

Bu mesaj, video sinyal kablosunun çıkarıldığını belirtir.

Örnek

GO TO POWER SAVE

Monitör, ekranda mesaj belirdikten yaklaşık 45 saniye sonra enerji tasarrufu moduna girer.

Hata belirtileri ve olası giderme yöntemleri

Eğer sorun bağlı bulunan bilgisayardan veya diğer ekipmandan kaynaklanıyorsa lütfen ilgili donanımın kullanım talimatlarına bakınız.

Eğer sorun devam ederse yetkili Sony satıcısına başvurun ve aşağıdaki bilgileri verin:

Belirti Bu öğeleri kontrol edin
Görüntü yok
Güç kablosu bağlandıktan sonra ⏻ (güç) göstergesi yanmıyorsa, veya güç anahtarına basıldıktan sonra ⏻ (güç) göstergesi yanmıyorsa,	• Güç kablosunun takılı olup olmadığını kontrol edin.
Ekranda “CABLE DISCONNECTED” mesajı ekranda görüntülenirse,	• Video sinyal kablosunun ve diğer donanımların ilgili soketlerde takılı durumda olup olmadığını kontrol edin (sayfa 8).• Video giriş soketi pinlerinin bükülmemiş veya içine kaçmamış olduğundan emin olun.• Giriş seçim ayarının doğru olup olmadığını kontrol edin (sayfa 10).• Sağlanmamış bir video sinyal kablosu takılı. Eğer sağlanmamış bir video sinyal kablosu takılı durumda ise, “CABLE DISCONNECTED” mesajı enerji tasarruf moduna geçmeden önce ekranda görüntülenebilir. Bu bir arıza değildir.
Eğer ekranınızda “NO INPUT SIGNAL” belirirse, veya ⏻ (güç) göstergesi turuncu ise,	• Video sinyal kablosunun ve diğer donanımların ilgili soketlerde takılı durumda olup olmadığını kontrol edin (sayfa 8).• Video giriş soketi pinlerinin bükülmemiş veya içine kaçmamış olduğundan emin olun.• Giriş seçim ayarının doğru olup olmadığını kontrol edin (sayfa 10).■ Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemler• Bilgisayar enerji tasarrufu modundadır. Klavyede herhangi bir tuşa basmayı veya fareyi hareket ettirmeyi deneyin.• Ekran kartınızın düzgün şekilde takıldığından emin olun.• Ekran kartınızın en son sürücülerini yükleyin. Veya ekran kartınızın versiyonunu mevcut işletim sistemiyle uyumlu hale getirin.• Bir dizüstü bilgisayar kullanırken, bilgisayarımızın çıkışını video out olarak ayarlayın (video out ayarı ile ilgili daha fazla bilgi için bilgisayar üreticinize başvurun).• Bilgisayarın açık konumda olup olmadığını kontrol edin.• Bilgisayarı yeniden başlatın.
Ekranda “OUT OF RANGE” mesajı görüntülenirse,	■ Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemler• Video (görüntü) frekansının monitorün desteklediği özellikler içinde olup olmadığını kontrol edin. Eğer eski bir monitorürn yerine, bu monitorü taktıysanız, eski monitorü yeniden takın ve bilgisayarın ekran kartını aşağıda belirtilen aralıklarda ayarlayın: Yatay: 28–80 kHz (analog RGB), 28–64 kHz (dijital RGB)Dikey: 56–75 Hz (analog RGB), 60 Hz (dijital RGB)Çözünürlük: 1280 × 1024 veya daha düşük• İşletim sisteminizi Güvenli modda başlatın ve çözünürlüğü ayarladıktan sonra bilgisayarı yeniden başlatın. Güvenli mod ayarı işletim sisteminize göre değişiklik gösterir. Daha fazla bilgi için bilgisayar üreticinize başvurun.
Eğer Windows kullanıyorsanız ve eski bir monitorürn yerine, bu monitorü kullanacaksanız,	• Eğer eski bir monitorürn yerine, bu monitorü taktıysanız, eski monitorü yeniden takın ve aşağıdaki talimatları uygulayın. Windows aygıt seçimi ekranında, “Manufacturers” (üretici) listesinden “SONY”’yi, “Models” (modeller) listesinden “SDM-G76X” veya “SDM-G96X” modelini seçin. Bu monitorün model ismi “Models” (Modeller) listesinde görüntülenmiyorsa, “Plug & Play” (Tak ve Çalıştır) seçeneğini deneyin.
Eğer Macintosh sistem kullanıyorsanız,	• Eğer Macintosh adaptörü (sağlanmamıştır) kullanıyorsanız, adaptörü kontrol edin ve video sinyal kablosunun doğru takılı olduğundan emin olun.
Görüntü titremesi, oynaması, sallanması ya da karışması	Aralığı (pitch) ve fazı (phase) ayarlayın (sadece analog RGB sinyal) (sayfa 15).Monitörü, tercihen farklı bir elektrik devresi üzerindeki, farklı bir AC prizine takmayı deneyin.■ Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerGrafik kartının monitöre uygun şekilde ayarlanmış olduğundan emin olun.Grafik modunun, (VESA, Macintosh 19" Color, vb.) ve giriş sinyali frekansının bu monitör tarafından desteklendiğinden emin olun. Frekans uygun aralıkta olsa bile, bazı ekran kartları bu monitörün doğru senkronizasyon yapabilmesi için çok dar senkronizasyon darbesine sahip olabilir.Mümkün olan en iyi kalitedeki görüntü kalitesi için bilgisayarın tazeleme oranını (dikey frekans) ayarlayın.
Görüntü bulanık	Parlaklığı ve kontrastı ayarlayın (sayfa 12).Aralığı (pitch) ve fazı (phase) ayarlayın (sadece analog RGB sinyal) (sayfa 15).■ Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerBilgisayarınızda çözünürlüğü SXGA ( 1.280 × 1.024 ) olarak ayarlayın.
Hayalet görüntü	Video kablosunun ya da video yönlendiricinin uzatma kablosunu iptal edin.Tüm parçaların (donanımların) ilgili soketlerde doğru bir şekilde takılı olduğundan emin olun.
Resim ortalanmamış veya boyutları düzgün değil (sadece analog RGB sinyalleri)	Aralığı (pitch) ve fazı (phase) ayarlayın (sayfa 15).Görüntü konumunu ayarlayın (sayfa 15 ). Bazı video modlarının ekranı tam olarak doldurmadığını unutmayın.
Görüntü çok ufak	■ Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerBilgisayarınızda çözünürlüğü SXGA ( 1.280 × 1.024 ) olarak ayarlayın.
Görüntü çok karanlık	Parlaklığı ayarlayın (sayfa 12).Arka ışığı ayarlayın (sayfa 12).Monitör açıldıktan sonra parlaklığın gelmesi birkaç dakika sürebilir.
Dalgalı veya oval (moire) bir görüntü var	Aralığı (pitch) ve fazı (phase) ayarlayın (sadece analog RGB sinyal) (sayfa 15).
Renk düzenli değil	Aralığı (pitch) ve fazı (phase) ayarlayın (sadece analog RGB sinyal) (sayfa 15).
Beyaz renk tam olarak beyaz görüntülenmiyor	Renk ısısını ayarlayın (sayfa 13).
Monitör düğmeleri çalışmıyor( Okranda görüntülenir)	MENU LOCK ON durumda ise OFF'a getirin (sayfa 18).
Monitör kısa bir zamandan sonra kapanıyor	■ Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerBilgisayarda enerji tasarrufu modunu kapatın.
Menü ekranında görüntülenen çözünürlük yanlış	Ekran kartı ayarına bağlı olarak, menü ekranında görüntülenen çözünürlük, bilgisayarda ayarlı olanla aynı olmayabilir.

• Model ismi: SDM-G76X veya SDM-G96X • Seri numarası
• Problemin detaylı açıklaması
• Satın alma tarihi
• Bilgisayarınızın ve ekran kartınızın ismi ve özellikleri

Özellikler

SDM-G76X

LCD panel Panel tipi: a-Si TFT Aktif Matriks

Görüntü boyutu: 17,0 inç

Giriş sinyali formatı RGB çalışma frekansı*

Yatay: 28–80 kHz (analog RGB)

28–64 kHz (dijital RGB)

Dikey: 56–75 Hz (analog RGB)

60 Hz (dijital RGB)

Çözünürlük Yatay: Maks.1.280 nokta

Dikey: Maks.1.024 satır

Giriş sinyali seviyesi RGB video sinyali

pozitif veya negatif

(Ayrı yatay ve dikey)

Dijital RGB (DVI) sinyali:

TMDS (Tek bağlantı)

Ses girişi Stereo minijack, 0,5 Vrms

Hoparlör çıkışı 2 W × 2

Kulaklık girişi Stereo minijack

Güç gereksinimleri 100–240 V, 50–60 Hz,

Maks. 1,0 A

Çalışma sıcaklığı 5 – 35 °C

Boyutlar (genişlik/yükseklik/derinlik)

Ekran (dik durumda):

Yakl. 383,5 × 404,5 × 163 mm

(15¹/8 × 16 × 6¹/2 in)

Görüntü boyutu: 19,0 inç

Giriş sinyali formatı RGB çalışma frekansı*

Yatay: 28–80 kHz (analog RGB)

28–64 kHz (dijital RGB)

Dikey: 56–75 Hz (analog RGB)

60 Hz (dijital RGB)

Çözünürlük Yatay: Maks.1.280 nokta

Dikey: Maks. 1.024 satır

Giriş sinyal seviyesi RGB video sinyali

pozitif veya negatif

(Ayrı yatay ve dikey)

Dijital RGB (DVI) sinyali:

TMDS (Tek bağlantı)

Ses girişi Stereo minijack, 0,5 Vrms

Hoparlör çıkışı 2 W × 2

Kulaklık girişi Stereo minijack

Güç gereksinimleri 100–240 V, 50–60 Hz,

Maks. 1,0 A

Çalışma sıcaklığı 5 – 35 °C

Boyutlar (genişlik/yükseklik/derinlik)

Ekran (dik durumda):

Yakl. 422,5 × 435,5 × 163 mm

(16³/4× 17¹/4× 6¹/2inc)

5/8 oz)

Ağırlık Yakl. 6 kg (13 lb 3

Tak ve Kullan DDC2B

Aksesuarlar Bkz sayfa 8.

* Tavsiye edilen yatay ve dikey zamanlama koşulu

• Yatay sync genişliği toplam yatay zamanın %4,8'inden veya 0,8 μsn'den fazla olmalıdır, hangisi daha büyük ise.
• Yatay boşluk genişliği 2,5 μsn'den fazla olmalıdır.
• Dikey boşluk genişliği 450 µsn'den fazla olmalıdır.

Tasarım ve özellikler haber verilmeksizin değiştirilebilir.
