HASZNÁLATI ÚTMUTATÓ SDMG76X SONY

Alkatrészek és kezelőelemek 6

Üzembe helyezés....8

1. lépés: Használja az állványt 8
2. lépés: Csatlakoztassa a monitort a számítógéphez.....8
3. lépés: Csatlakoztassa a tápkábelt ..... 9
4. lépés: Kábelek biztosítása 9
5. lépés: Kapcsolja be a monitort és a számítógépet ..... 9
   A dölésszög beállítása 10
   A bemenőjel kiválasztása (INPUT gomb) 10

A monitor beállítása....11

Mozgás a menüben 11

A MODE beállítása (PICTURE MODE) ..... 11

PICTURE menü 12

AUDIO menü 14

A SCREEN menü (csak analóg RGB jel esetében) ..... 15

MENU POSITION menü 17

INPUT SENSING menü....17

A LANGUAGE menü. 17

→← RESET menü (az alapbeállítások visszaállítása) ..... 18

ON MENU LOCK menü 18

Műszaki jellemzők....18

A hangerő szabályozása. 18

Energiatakarékos funkció 19

Automatikus képminőség-beállító funkció

(csak analóg RGB jel esetén)....19

Hibaelhárítás .....20

Képernyőn megjelenő üzenetek 20

Hibajelenségek és elhárításuk 21

Műszaki adatok....23

Óvintézkedések

Az elektromos csatlakoztatásra vonatkozó figyelmeztetések

- Használja a készülékkel szállított hálózati tápkábelt. Ha másik tápkábelt használ, ellenőrizze, hogy az megfelel-e a helyi elektromos hálózat követelményeinek.

Az Egyesült Államokban élő vásárlók számára:

Ha nem a megfelelő tápkábelt használja, akkor a monitor nem fogja kielégíteni az előírt FCC szabványokat.

Az Egyesült Királyságban élő vásárlók számára:

Ha a monitort az Egyesült Királyságban használja, akkor a helyi szabványnak megfelelő hálózati tápkábelt kell használni.

Különböző típusú hálózati dugaszok

100–120 V váltóáram 200–240 V váltóáram csak 240 V váltóáram

A készüléket egy könnyen megközelíthető elektromos aljzat közelében kell elhelyezni.

Elhelyezés

Ne használja, vagy tárolja a monitort ott:

• Ahol a hőmérsékleti értékek szélsőségesek lehetnek, például radiátor, fűtőventilátor közelében, vagy ahol közvetlen napfény éri. Ha a monitor szélsőséges hőmérsékletnek van kitéve, például tűző napon álló autóban vagy hősugárzó közelében, akkor deformálódhat a háza, vagy nem fog megfelelően működni.
• Ahol mechanikus rezgések vagy ütés érheti.
• Ahol erős mágneses mezőt keltő berendezés van a közelben, például televízió vagy egyéb háztartási gép.
• Ahol füstös, poros, homokos a környezet, például nyitott ablak vagy bejárati ajtó mellett. Ha a monitort átmenetileg a szabadban használja, akkor tegye meg a szükséges óvintézkedéseket a levegőben szálló por és egyéb szennyeződés elleni védekezéshez. Ellenkező esetben javíthatatlan meghibásodások következhetnek be.

Legyen óvatos, ne érintse meg a kijelző hátulján található ventilátorokat, mert azok felforrósodhatnak.

A készüléket síma felületre helyezze. Ne helyezze egyenetlen felületre, pl. asztal szélére. A készülék sérülést okozhat, illetve meghibásodhat, amennyiben lecsik az egyenetlen felületről.

Szellőzés

A felső és alsó részeken található nyílások a megfelelő szellőzéshez szükségesek. A készülék megfelelő szellőzésének biztosítása és a túlmelegedés elkerülése érdekében ezeket a nyílásokat soha nem szabad eltakarni, vagy lezární.

A szellőzés nem biztosítható, ha a szellőzőnyilásokat újságpapírral, kendővel stb. letakarja.

Az LCD képernyő kezelése

• Ne hagyja a monitort olyan pozícióban, hogy az LCD képernyő a nappal szemben álljon, mert károsodhat. Legyen körültekintő, ha a monitort ablak mellé helyezi.
• Ne nyomja vagy karcolja meg az LCD képernyőt. Ne tegyen nehéz tárgyat az LCD képernyőre. Ellenkező esetben a képernyő felülete egyenetlenné válhat, illetve meghibásodhat az LCD panel.
• Ha a monitort hideg helyen használja, akkor a képernyőn visszamaradó képek jelenhetnek meg. Ez nem jelent hibás működést. Ha a hőmérséklet visszaáll a szokásos üzemi értékre, a képernyő működése is helyreáll.
• Ha egy képrészlet hosszú időn keresztül mozdulatlanul jelenik meg, akkor nyomot hagyhat maga után a képernyőn. Ez a visszamaradó kép kis idő múlva eltűnik.
• Működés közben az LCD panel felmelegszik. Ez nem jelent hibás működést.

A beépített sztereó hangszórók

• A hangszóró hátoldalából ne távolítsa el a csavarokat. Ellenkező esetben működési hiba fordulhat elő.
• A hangszórók elektromágneses teret gerjesztenek, ezért a mágneses szalagokat és a hajlékonylemezeket távol kell tartani a hangszórónyílásoktól. Az elektromágneses mező károsíthatja a mágnesszalagon vagy -lemezen tárolt adatokat.

Megjegyzés az LCD (folyadékkristályos megjelenítő) képernyővel kapcsolatban

Az LCD képernyő gyártása nagy pontosságú technológiával történik. Előfordulhat azonban, hogy fekete vagy világos fénypontok (vörös, kék vagy zöld) és furcsa színes csíkok vagy fények láthatók tartósan az LCD képernyőn. Ez nem jelent hibás működést. (Effektív képpontok: több, mint 99,99%)

Karbantartás

• A monitor tisztítása előtt a tápkábelt húzza ki a konnektorból.
• Az LCD képernyőt puha törlőkendővel tisztítsa meg. Ha üvegtisztító folyadékot használ, akkor ügyeljen arra, hogy a tisztítószer ne tartalmazzon antisztatikus oldatot vagy adalékot, mert megkarcolhatja az LCD képernyő bevonatát.
• A házat, a panelt és a kezelőclemeket híg, semleges hatású tisztítószerrel megnedvesített puha törlőkendővel tisztítsa meg. Ne használjon semmiféle dörzsölő anyagot, súrolóport vagy oldószert (pl. alkoholt vagy benzint).
• Ne dörzsölje, érintse vagy nyomja meg a képernyő felületét éles vagy dörzshatású tárgyakkal, például golyóstollal vagy csavarhúzóval. Az ilyen tárgyak megkarcolhatják a képcsövet.
• Fontos megjegyezni, hogy anyagfáradás vagy az LCD képernyő védőbevonatának kopása következhet be, ha a monitort illékony oldószerek, például rovarirtó szerek vagy gőzeik érik, vagy ha a monitor tartósan gumit vagy vinilt tartalmazó anyagokkal érintkezik.
• Ha a javítást végző személy néhány alkatrészt is cserél, ezekből esetleg visszamaradhat néhány darab.

Szállítás

• Szállítás közben húzzon ki minden kábelt a monitorból, és óvatosan két kézzel fogja meg. Ha leejti a monitort, Ön és a monitor is megsérülhet.
• Amikor a monitort javításra viszi vagy szállítja, használja az eredeti dobozt és csomagolóanyagokat.

Felszerelés falra vagy tartókarra

Ha a monitort falra vagy tartókarra szeretné szerelni, beszéljen egy szakemberrel.

A feleslegessé vált monitor elhelyezése

• Ne tegye a feleslegessé vált monitort a háztartási hulladék közé.
• A monitorban lévő fénycső higanyt tartalmaz. A feleslegessé vált monitor a helyi környezetvédelmi hatóság előírásainak megfelelően kell elhelyezni.

Az Egyesült Államokban élő vásárlók számára

A termék higanyt tartalmaz. Egyesült Államokbeli értékesítés esetén a termék ártalmatlanítását külön rendelet szabályozza. Ártalmatlanítási vagy újrahasznosítási információkkal kapcsolatban vegye fel a kapcsolatot a helyi hatóságokkal vagy az Electronics Industries Alliance szervezettel (http://www.eiae.org).

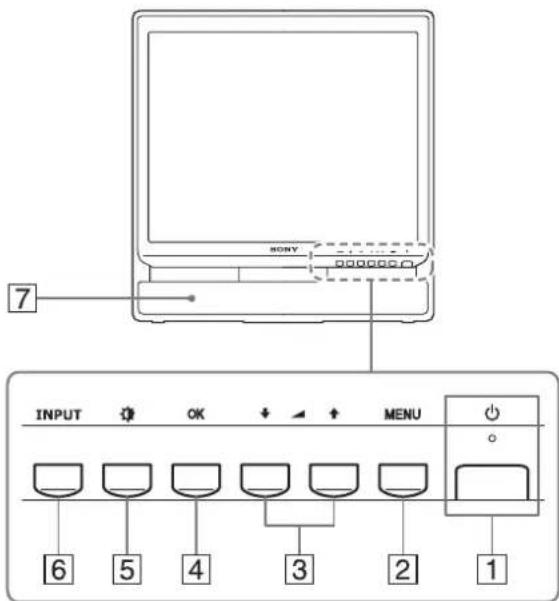

Alkatrészek és kezelőelemek

További részletekért lásd a zárójelek között álló oldalszámokat.

A ⏻ (tápkapcsoló) és a menüvezérlő gombok a monitor elcjének jobb alsó részén találhatók.

A monitor elólapja

SONY 7 INPUT OK ↑ ↑ MENU 6 5 4 3 2 1

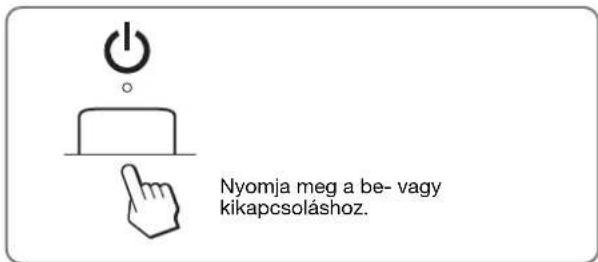

1 Tápkapcsoló és feszültségjelző lámpa (9., 19. oldal)

A monitor be- vagy kikapcsolásához nyomja meg a ⏻ (tápkapcsolót) felfelé.

A feszültségjelző lámpa zölden világít, amikor a monitor be van kapcsolva, és narancssárgán világít, ha a monitor energiatakarékos üzemmódban van.

Nyomja meg a be- vagy kíkapcsoláshoz.

②MENU gomb (11. oldal)

Ezzel a gombbal jeleníthető meg a főmenü. Ha czt a gombot 8 másodpercnél hosszabb ideig tartja nyomva, úgy bekapcsolhatja a DDC/CI funkciót is.

3 ↓/↑ és ▲ (hangerőszabályzó) gombok (11., 18. oldal)

Ezekkel a gombokkal lehet a menüpontokat kiválasztani és megadni a beállításokat, valamint a hangerőt szabályozó „Volume” menüt megjeleníteni.

4 OK gomb (11. oldal)

Ezzel a gombbal választható ki a tétel, vagy nyugtázható a menüben végzett beállítás.

5 (PICTURE MODE) gomb (11. oldal)

Ezzel a gombbal állítható be a PICTURE MODE.

6 INPUT gomb (10. oldal)

Ez a gomb váltja a videobemeneti jelet INPUT1, INPUT2 mód között olyankor, ha két számítógép csatlakozik a monitorra.

7Sztereó hangszórók (18. oldal)

A hangszórók szólaltatják meg a számítógép hangjait vagy a zenét.

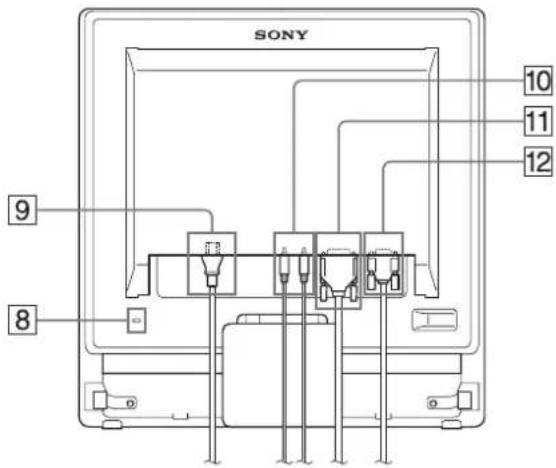

A monitor hátoldala

SONY 10 11 12 9 8

Az LCD monitor oldalnézetben

8 Biztonsági zárónyílás

A biztonsági zárónyilást a Kensington Micro Saver Security System nevű rendszerrel együtt kell alkalmazni. A Micro Saver Security System a Kensington védjegye.

9 AC IN csatlakozó (9. oldal)

Csatlakoztassa a tápkábelt (mellékelve).

10 INPUT1/2 audiobemenet aljzat (8. oldal)

Ez a csatlakozó fogadja az audiojeleket, amikor egy számítógép vagy más audiokészülék van az INPUT1/INPUT2 bemenetre csatlakoztatva.

11 Az INPUT1 bemenet DVI-D (digitális RGB) bemenet csatlakozója (8. oldal)

Ezen a csatlakozón érkezhetnek a DVI Rev.1.0 szabványnak megfelelő RGB videojelek.

12 Az INPUT2 bemenet HD15 (analóg RGB) bemenet csatlakozója (8. oldal)

Erre a csatlakozóra érkeznek az analóg RGB videojelek (0,7 Vp-p, pozitív) és a szinkronjelek.

13 Fejhallgató aljzat (18. oldal)

Ide kell csatlakoztatni a fejhallgatót, ha a hangszórók helyett azt akarja hallgatni.

Üzembe helyezés

Mielött használatba venné a monitort, ellenőrizze, hogy benne vannak-e az alábbi tételek a dobozban:

• LCD képernyő
• Tápkábel
• HD15-HD15 videojelkábel (analóg RGB)
• DVI-D videojelkábel (digitális RGB)
• Audiokábel (sztereó minidugasz)
• Kábelkötöző
- CD-ROM (Windows/Macintosh segédprogramok, használati útmutató és egyebek CD-n)
• Garanciakártya
• Gyors telepítési útmutató

1. lépés: Használja az állványt

■ A mellékelt állvány használata

Nyissa ki az állványt.

Gyári állapotban a talapzat össze van csukva. Vigyázzon, hogy ne állítsa a kijelzőt függőleges helyzetbe, ha a talapzat is úgy áll. Ellenkező esetben a kijelző eldölhet.

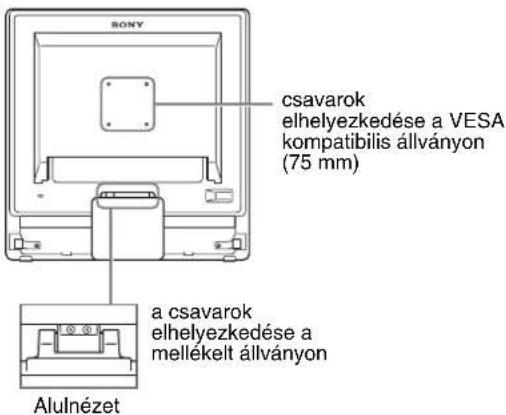

■ VESA kompatibilis állvány használata

Ha nem a mellékelt VESA kompatibilis tartót vagy állványt használja, a rögzítéshez a VESA kompatibilis csavarokat használja.

SONY csavarok elhelyezkedése a VESA kompatibilis állványon (75 mm) a csavarok elhelyezkedése a mellékelt állványon Alulnézet

A kijelzőt használhatja a mellékelt állvánnyal, vagy anélkül.

2. lépés:Csatlakoztassa a monitort a számítógéphez

A csatlakoztatás előtt kapcsolja ki a monitort és a számítógépet.

Megjegyzések

• Ne érjen hozzá a videojelkábel csatlakozójának tűihez, mert azok elferdülhetnek.
• Vizsgálja meg a HD15 csatlakozó elrendezését, nehogy az erőltetés miatt elhajoljanak a videojelkábel tűi.

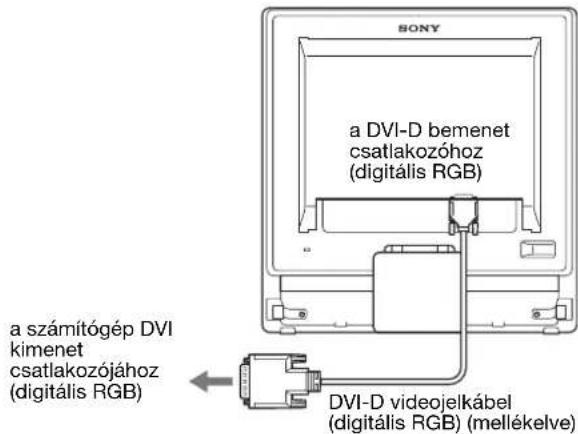

■ Csatlakoztasson egy DVI kimeneti csatlakozóval (digitális RGB) ellátott számítógépet

A mellékelt DVI-D videojelkábellel (digitális RGB) csatlakoztassa a számítógépet a monitor DVI-D (digitális RGB) bemenet csatlakozójához.

SONY a DVI-D bemenet csatlakozóhoz (digitális RGB) a számítógép DVI kimenet csatlakozójához (digitális RGB) DVI-D videojelkábel (digitális RGB) (mellékelve)

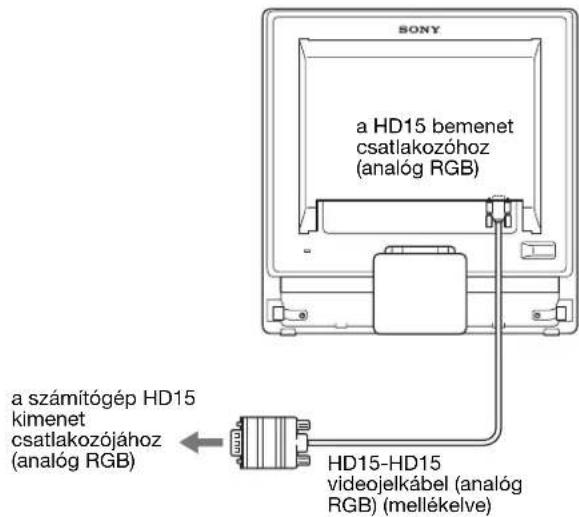

■ Csatlakoztasson egy HD15 kimeneti csatlakozóval (analóg RGB) ellátott számítógépet

A mellékelt HD15-HD15 videojelkábellel (analóg RGB) csatlakoztassa a számítógépet a monitor HD15 (analóg RGB) bemenet csatlakozójához.

SONY a HD15 bemenet csatlakozóhoz (analóg RGB) a számítógép HD15 kimenet csatlakozójához (analóg RGB) HD15-HD15 videojelkábel (analóg RGB) (mellékelve)

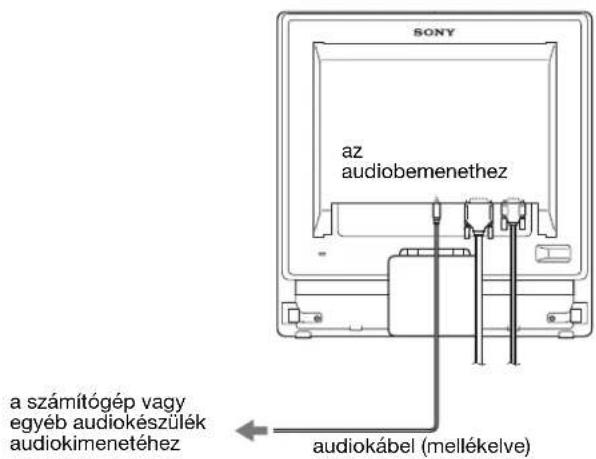

■ Csatlakoztassa az audiokábelt Csatlakoztassa a mellékelt audiokábelt a monitor megfelelő audiobemenet aljzatához.

A monitor hangszóróin vagy fejhallgatóval hallgathatja a számítógép hangját vagy a számítógéphez csatlakoztatott audiokészüléken lejátszott műsor hangját. Bővebb információért, lásd „A hangerő szabályozása” a 18. oldal.

SONY az audiobemenethez a számítógép vagy egyéb audiokészülék audiokimenetéhez audiokábel (mellékelve)

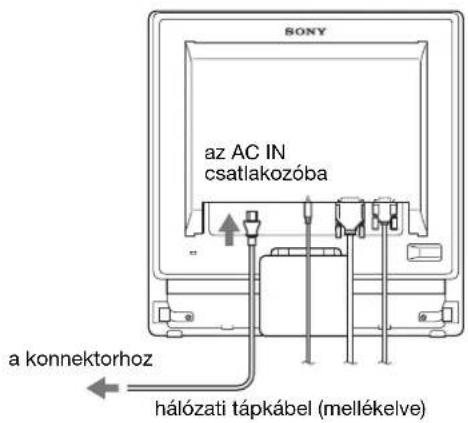

3. lépés: Csatlakoztassa a tápkábelt

A monitor és a számítógép kikapcsolt állapotában csatlakoztassa a hálózati tápkábelt először a monitorhoz, majd a hálózati aljzathoz (konnektorhoz).

SONY az AC IN csatlakozóba a konnektorhoz hálózati tápkábel (mellékelve)

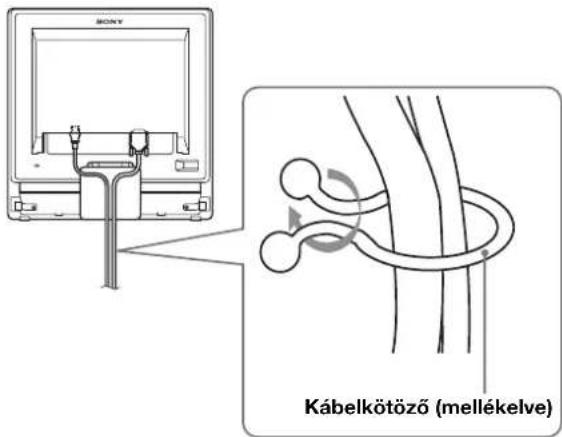

4. lépés: Kábelek biztosítása

1 Kötözze össze a kábeleket.

A tartozékként mellékelt kábelkötözővel kösse össze a kábeleket.

Kábelkötöző (mellékelve)

Ez az ábra az SDM-G76X típusú monitor hátoldalát szemlélteti. Ugyanez vonatkozik a többi modellre is.

5. lépés: Kapcsolja be a monitort és a számítógépet

Nyomja meg a ⏻ tápkapcsolót.

A monitor bekapcsolt állapotát jelző ⏻ (tápkapcsoló) feszültségjelző lámpa zölden világít.

Kapcsolja be a számítógépet.

A monitor üzembehelyezése ezzel befejeződött. Ha kell, állítsa be a képet a monitor kezelőgombjaival.

- Ha nem jelenik meg kép a képernyön

Ellenőrizze, hogy a tápkábel és a videojelkábel megfelelően van-e csatlakoztatva.

- Ha az NO INPUT SIGNAL üzenet jelenik meg a képernyőn:

A számítógép energiatakarékos módban működik. Nyomjon le egy billentyút a billentyűzeten, vagy mozgassa az egeret.

- Ha az CABLE DISCONNECTED üzenet jelenik meg a képernyőn:

Ellenőrizze, hogy a videojelkábel jól van-e csatlakoztatva.

- Ha az OUT OF RANGE üzenet jelenik meg a képernyön:

Csatlakoztassa ismét a régi monitort. Ezután állítsa be a számítógép grafikus kártyáját az alábbi értéktartományok közé.

	Analóg RGB Digitális RGB
Vízszintes frekvencia	28–80 kHz 28–64 kHz
Függőleges frekvencia	56–75 Hz 60 Hz
Felbontás	1 280 × 1 024 vagy kissebb	1 280 × 1 024 vagy kisebb

A képernyőn megjelenő üzenetekkel kapcsolatos további információkat lásd: „Hibajelenségek és elhárításuk”, 21. oldal.

Nincs szükség külön illesztőprogramokra

A monitor eleget tesz a „DDC” Plug & Play (magától működő) szabványnak, így a számítógép automatikusan kiolvassa a szükséges adatokat. A számítógépre nem kell külön illesztőprogramot telepíteni.

Amikor a monitor csatlakoztatását követően először kapcsolja be a számítógépet, a beállítás varázslója megjelenhet a képernyőn.

Ebben az esetben járjon el a képernyőn megjelenő útmutatások szerint. A varázsló automatikusan kijelöli a Plug & Play monitor, amelyet azonnal használhat is.

A függőleges frekvencia 60 Hz-re áll be.

Mivel a monitor villódzása nem feltűnő, elfogadhatja ezt az értéket. Nincs szükség arra, hogy bármilyen nagyobb értékre állítsa be a függőleges frekvenciát.

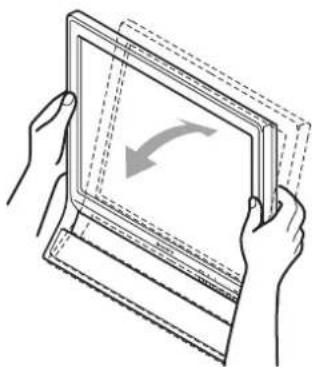

A dölésszög beállítása

A monitor az alább látható szögtartományban dönthető.

Körülbelül 20°

Fogja meg alul az LCD panel szélét, és állítsa be a dőlésszöget.

A monitor kényelmes használata

A monitort úgy tervezték mcg, hogy kényelmes látószöget lehessen beállítani. Igazítsa a monitor látószögét a székének és asztalának magasságához úgy, hogy ne tükrözze vissza a szemébe a ráeső fényeket.

Megjegyzés

A kijelző beállítása során ügyeljen arra, hogy kijelző ne ütődjön az asztalhoz vagy ne essen le róla.

A bemenőjel kiválasztása (INPUT gomb)

Nyomja meg az INPUT gombot.

A bemenőjel a gomb minden megnyomásakor változik.

Képernyőüzenet (Körülbelül 5 másodpercig látható a bal felső sarokban.)	A bemenőjel beállítása
INPUT1 : DVI-D DVI-D bemeneti csatlakozó INPUT1 (digitális RGB)
INPUT2 : HD15 HD15 bemeneti csatlakozó INPUT2 (analóg RGB)

A monitor beállítása

Mielött módosítaná a beállításokat

Csatlakoztassa a monitort és a számítógépet, és kapcsolja be mindkettőt.

A legjobb eredmény érdekében várjon legalább 30 percig, mielőtt bármit is megváltoztatna.

A képernyón megjelenő menü segítségével a monitor számos jellemzőjét beállíthatja.

Mozgás a menüben

■ A MENU, a ↓/↑ és az OK gomb használata

1 Jelenítse meg a fömenüt.

Nyomja meg a MENU gombot, hogy megjelenjen a főmenü a képernyőn.

2 Válassza ki azt a menüt, amelyben módosításokat szeretne végezni.

Nyomja meg a ↓/↑ gombot a kívánt menü megjelenítéséhez. Az OK gomb megnyomásával válassza ki a menüpontot.

3 Állítsa be a menüt.

A beállításhoz nyomja meg a ↓/↑ gombot, majd az OK gombot.

Ha megnyomja az OK gombot, a beállítást a monitor rögzíti, majd visszatér az előző menübe.

4 Lépjen ki a menüból.

Nyomja meg egyszer a MENU gombot a normál kijelzéshez való visszatéréshez. Ha semmilyen gombot sem nyom meg, a menü kb. 45 másodperc múlva magától eltűnik.

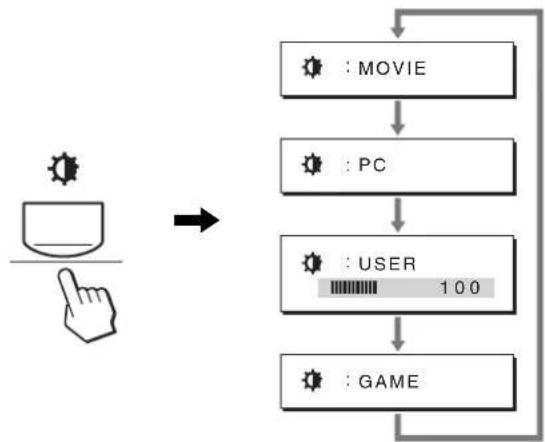

A MODE beállítása (PICTURE MODE)

Ha többször megnyomja a gombot a monitor jobb alsó részén, az alábbi MODE beállítások közül választhat: MOVIE → PC → USER → GAME.

Nyomja meg többször a çombot.

A MODE alapértelmezett beállítása MOVIE. Ha egyszer megnyomja a gombot, a MOVIE (alapértelmezett) jelenik meg, ha újra negnyomja a PC jelenik meg.

A bomb megnyomására az üzemmódok az alábbi sorrendben váltakoznak:

Minden mód megjelenik a képernyón és a MODE változik. A menü kb. 5 másodperc múlva magától eltűnik.

Ha a USER ki van választva, az ↓/↑ gombok megnyomásával vagy a MENU a backlight kiválasztásával állíthatja be a háttérvilágítást.

Megjegyzés

Minden üzemmódban finomhangolhatja a képminőséget.

■ A beállítások visszaállítása az alapértékekre

A RESET menü segítségével visszaállíthatja az alapértékeket. Lásd a 17. oldal az alapértékek visszaállításával kapcsolatos tudnivalókat.

■ A kijelző vezérlése a számítógépről

A MENU gombot tartsa lenyomva legalább 5 másodpercig. A jelenlegi beállítás megjelenik a kijelzőn. Három másodperc után a DDC/CI beállítás az alábbiak szerint beés kikapcsolható.

Képernyőn megjelenőüzenetek(Egy kis idő utánjelenik meg)
DDC-CI : ON(alapértelmezettbeállítás)	Engedélyczi amenübeállítások vezérlését aszámítógép számára.
DDC-CI : OFF Nem engedélyezi amenübeállítások vezérlését aszámítógép számára.

Megjegyzés

Ez a funkció csak abban az esetben működik ha a számítógép támogatja a DDC/CI (Display Data Channel Command Interface) funkciót.

PICTURE menü

A PICTURE menüben az alábbi elemek állíthatók be.

• MODE (GAME/MOVIE/PC/ USER)
- BACKLIGHT
- CONTRAST
• BRIGHTNESS
• COLOR
• G A M M γA
- SHARPNESS

• MODERRESET →←

PICTURE MOVIE 100 : 100 70 50 1280x1024 / 60Hz EX I MOVU

■ MODE menü

Állítsa be a céljainak leginkább megfelelő fényerőt.

A PICTURE beállítás minden módban beállítható.

A módosított beállítás automatikusan érvénybe lép minden bemenet esetén (INPUT1/INPUT2).

1 Nyomja meg a MENU gombot.

A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a 📄 (PICTURE) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a PICTURE menü.

3 A ↓/↑ gombbal válassza ki a MOVIE lehetőséget, majd nyomja meg az OK gombot.

A képernyőn megjelenik a MODE menü.

MODE GAME MOVIE PC USER 1 2 8 0 x 1 0 2 4 / 6 0 Hz

4 Nyomja meg a ↓/↑ gombot a kívánt mód kiválasztásához, majd nyomja meg az OK gombot.

A MOVIE az alapértelmezett beállítás.

• GAME: Fényes kép.
• MOVIE: Tiszta kép erős kontraszttal.
• PC: Lágy tónusú kép.
- USER: Alacsony fényességű kép.

Megjegyzés

Minden üzemmódban finomhangolhatja a képminőséget.

■ A háttérvilágítás beállítása (BACKLIGHT)

Ha a képernyő túl világos, állítsa be a háttérvilágítást úgy, hogy kellemesebb legyen a szemnek.

1 Nyomja meg a MENU gombot.

A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a 📁 (PICTURE) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a PICTURE menü.

3 Nyomja meg a ↓/↑ gombot a |○ (BACKLIGHT) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a BACKLIGHT menü.

4 A ↓/↑ gombbal állítsa be a világítás szintjét, majd nyomja meg az OK gombot.

■ A kontraszt beállítása (CONTRAST)

Állítsa be a kép kontrasztját.

Megjegyzés

A CONTRAST, BRIGHTNESS vagy GAMMA nem állítható be, ha a COLOR beállított értéke sRGB.

1 Nyomja meg a MENU gombot.

A képernyőn megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a 📁 (PICTURE) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a PICTURE menü.

3 Nyomja meg a ↓/↑ gombot a Ⓐ (CONTRAST) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a CONTRAST menü.

4 A ↓/↑ gombbal állítsa be a kontrasztot, majd nyomja meg az OK gombot.

■ A kép feketeszintjének beállítása (BRIGHTNESS)

Állítsa be a kép fényerősségét (feketeszint).

Megjegyzés

A CONTRAST, BRIGHTNESS vagy GAMMA nem állítható be, ha a COLOR beállított értéke sRGB.

1 Nyomja meg a MENU gombot.

A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a 📁 (PICTURE) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a PICTURE menü.

3 Nyomja meg a ↓/↑ gombot a (BRIGHTNESS) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a BRIGHTNESS menü.

4 A ↓/↑ gombbal állítsa be a fényerösséget, majd nyomja meg az OK gombot.

■ A színhőmérséklet beállítása (COLOR)

A kép fehér színének színhőmérsékletét kiválaszthatja az alapértelmezett színhőmérséklet-beállítások közül is. Ha kívánja, a színhőmérséklet finomhangolását is elvégezheti.

A színhőmérséklet a képernyő minden fényerősségi üzemmódjára külön beállítható.

COLOR 9300K 6500K sRGB USER LADJUST 1280 1024 60Hz x

1 Nyomja meg a MENU gombot.

A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a 📄 (PICTURE) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a PICTURE menü.

3 Nyomja meg a ↓/↑ gombot a ☐ (COLOR) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a COLOR menü.

4 Nyomja meg a ↓/↑ gombot a kívánt színhőmérséklet kiválasztásához, majd nyomja meg az OK gombot.

A világos színek kékes árnyalatból vöröses árnyalatba mennek át, ha a színhőmérsékletet 9300K értékről (alapértelmezett beállítás) 6500K értékre csökkenti. Az „sRGB”, beállításnál a színek az sRGB profilhoz igazodnak. (Az sRGB színbeállítás egy számítógépes termékekre tervezett színtérprotokoll, ipari szabvány.) Az „sRGB”, beállítás esetén a számítógép színbeállításait is az sRGB profilnak megfelelően kell állítani.

Megjegyzések

• Ha egy csatlakoztatott számítógép vagy egyéb berendezés nem sRGB kompatibilis, akkor nem lehet sRGB színprofilt választani.
• Ha a COLOR beállítása sRGB, a CONTRAST, BRIGHTNESS vagy GAMMA nem állítható be.

A színhőmérséklet finomhangolása (USER ADJUSTMENT)

A színhőmérséklet minden módban beállítható (GAME/MOVIE/PC/USER).

USER ADJUSTMENT R 128 G 128 B 128 1 280 1024 60 Hz x OK EX I THU

1 A ↓/↑ gombbal jelölje ki az ADJUST pontot, majd nyomja meg az OK gombot.

A képernyőn megjelenik a USER ADJUSTMENT menü.

2 A ↓/↑ gombbal jelölje ki az R (red = piros) vagy a B (blue = kék) értéket, majd nyomja meg az OK gombot. Most a ↓/↑ gomb megnyomásával állítsa be a színhőmérsékletet, majd nyomja meg az OK gombot.

Mivel ez a művelet a színhőmérsékletet úgy változtatja meg, hogy az R és a B összetevő értékét a G (green = zöld) összetevőhöz viszonyítva növeli vagy csökkenti, a G összetevő értéke rögzítve van.

3 Nyomja meg a ↓/↑ gombot a ↩ menü kiválasztásához, majd nyomja meg az OK gombot.

Az új színbeállítások beíródnak a memóriába, és automatikusan betöltődnek, ha a USER menüpontot választja.

A képernyón megjelenik a COLOR menü.

■ A gamma beállítás módosítása (GAMMA)

A képernyőn megjelenő kép színárnyalatait egyeztetheti a kép eredeti színárnyalataival.

Megjegyzés

A CONTRAST, BRIGHTNESS illetve GAMMA nem állítható be, ha a COLOR beállított értéke sRGB.

1 Nyomja meg a MENU gombot.

A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a 📄 (PICTURE) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a PICTURE menü.

3 Nyomja meg a ↓/↑ gombot a γ (GAMMA) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a GAMMA menü.

4 Nyomja meg a ↓/↑ gombot a kívánt mód kiválasztásához, majd nyomja meg az OK gombot.

■ Az élesség beállítása (SHARPNESS)

Itt állítható be, hogy a képen az élek jobban láthatók legyenek.

1 Nyomja meg a MENU gombot.

A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a 📁 (PICTURE) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a PICTURE menü.

3 Nyomja meg a ↓/↑ gombot a ⏻ (SHARPNESS) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a SHARPNESS menü.

4 A ↓/↑ gombokkal állítsa be az élességet, majd nyomja meg az OK gombot.

■ MODE RESET menü (minden módot visszaállít az alapértelmezett értékre) →←

A beállításokat vissza lehet állítani az alapértékekre.

1 Nyomja meg a MENU gombot.

A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a 📄 (PICTURE) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a PICTURE menü.

3 Nyomja meg a ↓/↑ gombot a … (MODE RESET) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyőn megjelenik a MODE RESET menü.

4 Nyomja meg a ↓/↑ gombot a kívánt mód kiválasztásához, majd nyomja meg az OK gombot.

- OK: Minden mód visszaállításához a PICTURE menüben.

- CANCEL: A visszaállítás megszakítása és visszatérés a PICTURE menühöz.

AUDIO menü

Az AUDIO menüben az alábbi menüpontok találhatók.

- TREBLE

• B A S S

• BALANCE

- SURROUND

- RESET →←

AUDIO MOVIE TREBLE BASS BALANCE SURROUND 1280 x 1024 / 60 Hz EXIT NEW

■ A TREBLE, BASS vagy BALANCE beállítása

1 Nyomja meg a MENU gombot.

A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot az 📋 (AUDIO) menü kiválasztásához, majd nyomja meg az OK gombot.

3 Nyomja meg a ↓/↑ gombot a TREBLE, BASS vagy BALANCE menü kiválasztásához, majd nyomja meg az OK gombot.

4 Nyomja meg a ↓/↑ gombot a magas, mély vagy balansz beállításához, majd nyomja meg az OK gombot.

Megjegyzés

A TREBLE és a BASS csak akkor állítható, ha a SURROUND ki van kapcsolva.

■ A SURROUND kiválasztása

1 Nyomja meg a MENU gombot.

A képernyön megjelenik a fömenü.

2 Nyomja meg a ↓/↑ gombot az 📋 (AUDIO) menü kiválasztásához, majd nyomja meg az OK gombot.

3 A ↓/↑ gombbal jelölje ki a SURROUND lehetőséget, majd nyomja meg az OK gombot.

4 Nyomja meg a ↓/↑ gombot a kívánt mód kiválasztásához, majd nyomja meg az OK gombot.

SURROUND ON OFF 1 2 8 0 x 1 0 2 4 / 6 0 Hz OK EXIT ⬤/60Hz

- ON: Erőteljes hanghatás (térhatás effekt).

• OFF: Kikapcsolja a térhatás effektet.

■ AUDIO RESET menü (minden módot visszaállít az alapértelmezett értékre) →

A beállításokat vissza lehet állítani az alapértékekre.

1 Nyomja meg a MENU gombot.

A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot az ◀ (AUDIO) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik az AUDIO menü.

3 Nyomja meg a ↓/↑ gombot a →← (RESET) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik az AUDIO RESET menü.

4 Nyomja meg a ↓/↑ gombot a kívánt mód kiválasztásához, majd nyomja meg az OK gombot.

- OK: Minden mód visszaállításához az AUDIO menüben.

- CANCEL: A visszaállítás megszakítása és visszatérés az AUDIO menühöz.

A SCREEN menü (csak analóg RGB jel esetében)

A SCREEN menüben az alábbi menüpontok találhatók.

• AUTO ADJUST
- PHASE
• PITCH
• H CENTER
• V CENTER

SCREEN AUTO ADJUST PHASE PITCH H CENTER V CENTER 1280x 1024/60 Hz

Megjegyzés

Ha a monitor digitális RGB jeleket fogad a DVI-D bemeneti csatlakozóról az INPUT1 számára, beállítás nem szükséges.

■ Automatikus képminőség-beállítás funkció

Amikor a monitorra bemenő jel érkezik, a monitor automatikusan úgy állítja be a kép helyét és élességét (fázisát és sorközét), hogy tiszta kép jelenjen meg a képernyőn (19. oldal).

Megjegyzés

Amíg engedélyezve van az automatikus képminőség-beállítás funkció, csak a ⏻ (tápkapcsoló) használható.

Ha a monitor automatikus képminőség-beállító funkciója nem állítja be tökéletesen a képet

Az aktuális bemenő jel képminőségének további automatikus beállítására is lehetőség van (lásd alább: AUTO ADJUST).

Ha még mindig nem kielégítő a képminőség, és be szeretné állítani

Kézzel is be lehet állítani a kép élességét (fázis/sorköz) és helyét (vízszintes/függőleges hely).

Ezek a beállítások a monitor memóriájában eltárolódnak, és a monitor automatikusan alkalmazza azokat, amikor ugyanilyen bemenő jelet kap.

Az aktuális bemenő jel képminőségének további automatikus beállítása (AUTO ADJUST)

1 Nyomja meg a MENU gombot.

A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a Ⓐ (SCREEN) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a SCREEN menü.

3 A ↓/↑ gombbal jelölje ki az AUTO ADJUST pontot, majd nyomja meg az OK gombot.

A képernyón megjelenik az AUTO ADJUST menü.

4 Nyomja meg a ↓/↑ gombot az ON vagy OFF lehetőség kiválasztásához, majd nyomja meg az OK gombot.

- ON: Állítsa be a jelenlegi jelforrás fázisát, sorközét és vízszintes/függőleges helyzetét, majd tárolja el a beállításokat.

Megjegyzés

Ha a monitor be van kapcsolva vagy a beérkező jel megváltozik, az AUTO ADJUST automatikusan módosítja a beállításokat.

- OFF: Az AUTO ADJUST nem elérhető.

Megjegyzés

Az AUTO ADJUST automatikusan működésbe lép, ha a beérkező jel megváltozik.

5 Nyomja meg a ↓/↑ gombot az ➕ menü kiválasztásához, majd nyomja meg az OK gombot. Újra a menüképernyő jelenik meg.

■ Állítsa be a kép élességét és helyzetét kézzel (PITCH/PHASE/H CENTER/V CENTER)

A képélesség kézi beállítását az alábbiak szerint kell végezni. Ez a beállítási módszer akkor működik, ha a számítógép a monitor HD15 bemeneti csatlakozójához van csatlakoztatva (analóg RGB).

1 A számítógépen állítsa be a felbontást: 1 280 × 1 024.

2 Helyezze be a CD-t.

3 Indítsa el a CD-ROM lemezt.

Windows felhasználók számára Ha az autostart elindult:

Válassza ki a területet, a nyelvet és a modellt, majd kattintson a Monitorbeálító segédprogram (UTILITY) lehetőségre.

4 Kattintson az „Adjust“ gombra és hagyja jóvá a jelenlegi felbontást (felső érték) és az ajánlott felbontást (alsó érték), majd kattintson a „Next“ gombra.

A PITCH beállításához megjelennek a tesztminták.

5 Nyomja meg a MENU gombot.

A képernyón megjelenik a főmenü.

6 Nyomja meg a ↓/↑ gombot a Ⓐ (SCREEN) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a SCREEN menü.

7 A ↓/↑ gombbal válassza ki a PITCH értéket, majd nyomja meg az OK gombot.

A képernyón megjelenik a PITCH beállítómenü.

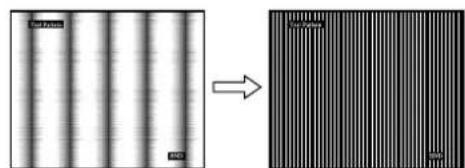

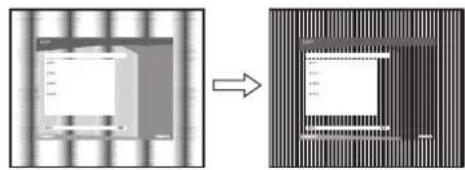

8 Nyomja addig a ↓/↑ gombot, amíg el nem tünnek a függőleges csíkok.

Állítsa be úgy a monitort, hogy a függőleges csíkok eltünjenek.

9 Nyomja meg az OK gombot.

A képernyőn megjelenik a főmenü. Ha vízszintes csíkok figyelhetők meg a képernyő teljes felületén, akkor állítsa be a PHASE értékét a következők szerint.

10 Kattintson a „Next“ gombra.

A PHASE beállításához megjelennek a tesztminták.

11 A ↓/↑ gombbal válassza ki a PHASE értéket, majd nyomja meg az OK gombot.

A képernyőn megjelenik a PHASE beállítómenü.

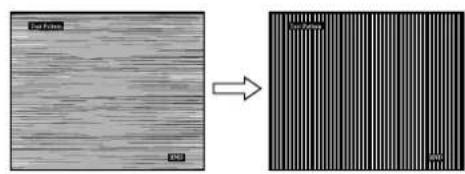

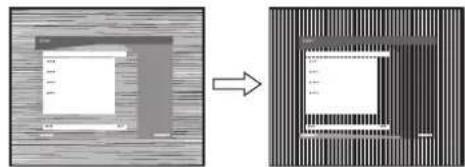

12 Nyomja addig a ↓/↑ gombot, amíg a vízszintes csíkozódás a legkisebb mértéküre nem csökken.

Állítsa be a monitort úgy, hogy a vízszintes csíkok a legkevésbé látszódjanak.

13 Nyomja meg az OK gombot.

A képernyón megjelenik a főmenü.

14 Kattintson a „Next“ gombra.

A CENTER beállításához megjelennek a tesztminták.

15 Nyomja meg a ↓/↑ gombot a H CENTER vagy a V CENTER menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a H CENTER vagy a V CENTER beállítómenü.

16 Állítsa a képernyőn középre a tesztmintát a ↓/↑ gombbal.

17 Kattintson a „Next“ gombra.

A tesztmintából kilépéshez kattintson az „End” vagy „KILÉPÉS” gombra.

Ha az autostart nem indul:

1 Nyissa meg a „Sajátgép” mappát, majd jobb gombbal kattintson a CD-ROM ikonra.

Lépjen az „Intéző” mappára és nyissa meg a CD-ROM ikont.

2 Nyissa meg az [Utility] mappát, majd válassza a [WINDOWS] mappát.

3 Indítsa el a [WIN_UTILITY.EXE] programot.

Megjelenik a tesztminta. Lépjen a 4. lépésre.

Macintosh felhasználók számára

1 Nyissa ki a CD-ROM.

2 Nyissa meg az [Utility] mappát, majd válassza a [MAC] mappát.

3 Nyissa meg a [MAC UTILITY] mappát, majd indítsa el a [MAC_CLASSIC_UTILITY] vagy [MAC_OSX_UTILITY] programot.

Megjelenik a tesztminta. Lépjen a 4. lépésre.

4 Nyomja meg a MENU gombot.

A képernyön megjelenik a fömenü.

5 Nyomja meg a ↓/↑ gombot a (SCREEN) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a SCREEN menü.

6 A ↓/↑ gombbal válassza ki a PHASE értéket, majd nyomja meg az OK gombot.

A képernyőn megjelenik a PHASE beállítómenü.

7 Nyomja addig a ↓/↑ gombot, amíg a vízszintes csíkozódás a legkisebb mértéküre nem csökken.

Állítsa be a monitort úgy, hogy a vízszintes csíkok a legkevésbé látszódjanak.

8 Nyomja meg az OK gombot.

A képernyőn megjelenik a főmenü. Ha függőleges csíkok figyelhetők meg a képernyő teljes felületén, akkor állítsa be a PITCH értékét a következők szerint.

9 A ↓/↑ gombbal válassza ki a PITCH értéket, majd nyomja meg az OK gombot.

A képernyón megjelenik a PITCH beállítómenü.

10 Nyomja addig a ↓/↑ gombot, amíg el nem tünnek a függőleges csíkok.

Állítsa be úgy a monitort, hogy a függőleges csíkok eltünjenek.

11 Nyomja meg az OK gombot.

A képernyőn megjelenik a főmenü.

12 Nyomja meg a ↓/↑ gombot a H CENTER vagy a V CENTER menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a H CENTER vagy a V CENTER beállítómenü.

13 Állítsa a képernyőn középre a tesztmintát a ↓/↑ gombbal.

14 A tesztmintából kilépéshez kattintson az „END” gombra.

MENU POSITION menü

A menüt át lehet helyezni, ha az éppen eltakar egy képernyön megjelenő képet.

MENU POSITION 1 280 x 1024 / 60Hz

1 Nyomja meg a MENU gombot.

A képernyön megjelenik a fömenü.

2 Nyomja meg a ↓/↑ gombot a ☐ (MENU POSITION) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyön megjelenik a MENU POSITION menü.

3 Nyomja meg a ↓/↑ gombot a kívánt hely kiválasztásához, majd nyomja meg az OK gombot.

A képernyő tetején, közepén és alján három-három pozíció közül választhatja ki a menü helyét.

INPUT SENSING menü

Ha az INPUT SENSING menüben az AUTO ON beállítást választja, a monitor automatikusan felismeri a bemenőjelet, és magától átállítja a bemenetet, mielőtt a monitor energiatakarékos módra vált.

INPUT SENSING AUTO ON AUTO OFF 1280x1024/60Hz OK EX I MENU

1 Nyomja meg a MENU gombot.

A képernyőn megjelenik a főmenü.

2 A ↓/↑ gombbal jelölje ki a ➞ (INPUT SENSING) pontot, majd nyomja meg az OK gombot.

A képernyón megjelenik a INPUT SENSING menü.

3 Nyomja meg a ↓/↑ gombot a kívánt mód kiválasztásához, majd nyomja meg az OK gombot.

- AUTO ON: Ha a kijelölt bemeneti csatlakozó nem kap bemenőjelet, vagy ha a monitor INPUT gombjával olyan bemeneti csatlakozót választ ki, amelyre nem érkezik bemenőjel, egy képernyőüzenet jelenik meg (20. oldal), és a monitor automatikusan megpróbálja a bemenőjelet egy másik bemeneti csatlakozóra átállítani. Ha a bemenetet módosítja, a használatban lévő bemeneti csatlakozó megjelenik a képernyő bal felső sarkában. Ha nincs bemenőjel, a monitor automatikusan energiatakarékos üzemmódba kapcsol.

- AUTO OFF: A bemenet automatikus váltása nem engedélyezett. Az INPUT gombot megnyomva válassza ki a kívánt bemenetet.

LANGUAGE menü

Meg lehet választani a monitor menüinek és a kiírt üzeneteknek a nyelvét.

LANGUAGE ■ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO 1280x1024/60Hz

1 Nyomja meg a MENU gombot.

A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a A (LANGUAGE) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a LANGUAGE menü.

3 A ↓/↑ gomb megnyomásával válassza ki a kívánt nyelvet, majd nyomja meg az OK gombot.

• ENGLISH: Angol
•FRANÇAIS: Francia
•DEUTSCH: Német
- ESPAÑOL: Spanyol
•ITALIANO: Olasz
•NEDERLANDS: Holland
•SVENSKA: Svéd
•РУССКИЙ:
- 日本語：
• 中kmai
- 日本語：
• 中kmai
。
[Non-Text]
[Non-Text]

O

[Non-Text]

。

r

[Non-Text]

[Non-Text]

0

s

→← RESET menü (az alapbeállítások visszaállítása)

A beállításokat vissza lehet állítani az alapértékekre.

OK CANCEL 1280x1024/60Hz

1 Nyomja meg a MENU gombot.

A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a … (RESET) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a RESET menü.

3 Nyomja meg a ↓/↑ gombot a kívánt mód kiválasztásához, majd nyomja meg az OK gombot.

- OK: Az összes beállított érték visszaállítása az alapértelmezettre. A LANGUAGE beállításra ez a funkció nincs hatással.

- CANCEL: A visszaállítás megszakítása és visszatérés a menühöz.

MENU LOCK menü

A véletlen módosítások megelőzése érdekében zárolni lehet a menüvezérlő gombokat.

1 Nyomja meg a MENU gombot.

A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a O _π (MENU LOCK) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a MENU LOCK menü.

3 A ↓/↑ gombbal válassza ki az ON vagy OFF értéket.

- ON: Csak a ⏻ (tápkapcsoló) és a MENU gomb fog működni. Ha bármi más műveletet próbál végezni, a dken jelenik meg a képernyőn. A MENU LOCK ON állásában csak ez a menüelem választható ki.

• OFF: A MENU LOCK beállítást kikapcsolja.

Műszaki jellemzők

A hangerő szabályozása

A monitor hangszóróin vagy fejhallgatóval hallgathatja a számítógép hangját vagy a számítógéphez csatlakoztatott audiokészüléken lejátszott műsor hangját.

A hangerőt nem főmenüból, hanem egy külön menüból, a „Volume” menüból lehet szabályozni.

1 Nyomja meg a ↓/↑ gombot olyankor, amikor nem látható a képernyőn menü.

2 Most az ↓/↑ gombbal szabályozhatja a hangerőt. A menü kb. 5 másodperc múlva magától eltűnik.

Megjegyzések

- Ha a főmenü látható a képernyőn, akkor a hangerőn nem lehet állítani.

- Ha a monitor energiatakarékos üzemmódban van, akkor a hangszórók, illetve a fejhallgató nem ad hangot.

Energiatakarékos funkció

Ez a monitor megfelel a VESA, az ENERGY STAR és a NUTEK energiatakarékosságra vonatkozó irányelveinek. Ha a monitor olyan számítógéphez vagy grafikus kártyához van csatlakoztatva, amely megfelel analóg bemenet esctén a DPMS (Display Power Management Standard)/digitális bemenet esctén a DMPM (DVI Digital Monitor Power Management) előírásainak, akkor a monitor automatikusan csökkenti a teljesítményfelvételt, az alábbiak szerint.

SDM-G76X

Energiamód	Teljesítményfelvétel ⏻ feszültségjelző lámpa
normálműködés	50 W (max.) zöld
aktívkikapcsolt*(mélyenalvó)**	1,0 W (max.) narancssárga
kikapcsolva	1,0 W (max.) nem ég

SDM-G96X

Energiamód	Teljesítményfelvétel ⏻ feszültségjelző lámpa
normál működés	53 W (max.) zöld
aktív kikapcsolt* (mélyen alvó)**	1,0 W (max.) narancssárga
kikapcsolva	1,0 W (max.) nem ég

* Amikor a számítógép „active off” üzemmódba lép, megszűnik a bemenő jel, és a NO INPUT SIGNAL (NINCS BEMENŐ JEL) üzenet jelenik meg a képernyőn. 5 másodperc elteltével a monitor energiatakarékos üzemmódba lép.

**A „deep sleep” (mélyen alvó) energiatakarékos üzemmódot az Environmental Protection Agency nevű szervezet definiálta.

Automatikus képminőség-beállító funkció (csak analóg RGB jel esetén)

Amikor a monitorra bemenő jel érkezik, a monitor automatikusan úgy állítja be a kép helyét és élességét (fázisát és sorközét), hogy tiszta kép jelenjen meg a képernyőn.

Gyári beállítás

Amikor bemenő jel érkezik a monitorra, a monitor a jel alapján automatikusan kiválasztja a memóriájában gyárilag előre beállított és tárolt módok valamelyikét, hogy jó minőségű képet jelenítsen meg a képernyő közepén. Amikor a bemenő jel megfelel a gyárilag beállított üzemmódnak, akkor a kép automatikusan megjelenik a képernyőn a megfelelő alapértelmezett beállításokkal.

Ha a bemenő jel nem felel meg a gyárilag beállított üzemmódoknak

Ha a monitor olyan bemenő jelet kap, amelyik nem felel meg a gyárilag beállított üzemmódoknak, akkor aktiválódik a monitor automatikus képminőség-béallítás funkciója, és megpróbálja biztosítani, hogy a képernyőn jó kép jelenjen meg (az alábbi frekvenciatartományban):

Vízszintes frekvencia: 28–80 kHz

Függőleges frekvencia: 56–75 Hz

Ebből adódóan, amikor először érkezik a monitorra olyan bemenő jel, amely nem felel meg a gyárilag beállított módok egyikének sem, a monitornak a szokásoshoz képest hosszabb időre lehet szüksége a kép megjelenítéséhez a képernyőn. A monitor az alkalmazkodáshoz szükséges adatokat automatikusan tárolja a memóriájában, és amikor a következő alkalommal ilyen jeleket kap, ugyanúgy fog működni, mintha a gyárilag beállított módok valamelyikének megfelelő jelet kapna.

Ha a fázist, a sorközt és a kép helyzetét kézzel állítja be, az AUTO ADJUST lehetőségnek OFF állásba kell lennie.

Bizonyos bemenő jelek esetén előfordulhat, hogy az automatikus képminőség-béallítás funkció nem állítja be tökéletesen a kép helyét, fázisát és sorközét. Ilyen esetben kézi úton végezhetők el czek a beállítások (15. oldal). Ha kézzel adja meg ezeket a beállításokat, akkor a beállítások a monitor memóriájában felhasználói módként eltárolódnak, és a monitor automatikusan alkalmazza azokat, amikor ugyanilyen bemenő jelek érkeznek.

Megjegyzések

• Amíg engedélyezve van az automatikus képminőség-beállítás funkció, csak a ⏻ tápkapcsoló használható.
• A kép ezalatt villódzhat, de ez nem jelent hibás működést. Egyszerűen várjon egy pillanatot amíg a beállítás befejeződik.

Hibaelhárítás

Mielött műszaki segítséget kérne, olvassa el az alábbi részt.

Képernyőn megjelenő üzenetek

Ha valamilyen probléma van a bemenő jellel, akkor az alábbi üzenetek valamelyike jelenik meg a képernyőn. A probléma megoldásához lásd: „Hibajelenségek és elhárításuk”, 21. oldal.

Ha az OUT OF RANGE üzenet jelenik meg a képernyön

Ez azt jelzi, hogy a bemenő jel nem felel meg a monitor paramétereinek. Ellenőrizze a következőket.

Példa

INFORMATION OUT OF RANGE INPUT1:DVI-D xxxx.xkHz/xxxxHz

Ha „xxx.x kHz/xxx Hz” jelenik meg

Ez azt jelzi, hogy a vízszintes vagy a függőleges frekvencia nem felel meg a monitor paramétereinek. A számok az aktuális bemenő jel vízszintes és függőleges frekvenciáját mutatják.

Ha a „RESOLUTION > 1 280 × 1 024” jelenik meg

Ez azt jelzi, hogy a felbontás nem felel meg a monitor paramétereinek (1 280 × 1 024 vagy kisebb).

Ha a NO INPUT SIGNAL üzenet jelenik meg a képernyön

Ez azt jelzi, hogy nincs bemenő jel.

Példa

OINFORMATION NO INPUT SIGNAL INPUT1:DVI-D GO TO POWER SAVE

GO TO POWER SAVE

A monitor az üzenet megjelenése után kb. 5 másodperccel átkapcsol energiatakarékos módba.

Ha a CABLE DISCONNECTED üzenet jelenik meg a képernyőn

Ez azt jelzi, hogy a videojelkábel ki lett húzva.

Példa

A monitor az üzenet megjelenése után kb. 45 másodperccel átkapcsol energiatakarékos módba.

Hibajelenségek és elhárításuk

Ha a problémát a csatlakoztatott számítógép vagy egyéb készülék okozza, akkor nézze át a csatlakoztatott készülék használati útmutatóját.

Jelenség Ellenőrizze az alábbiakat
Nincs kép
Ha a ⏻ tápfeszültség kijelző nem világít a hálózati kábelcsatlakoztatása után,vagy ha a ⏻ tápfeszültség kijelzőnem világít a hálózati kapcsolóbenyomása után,	Ellenőrizze, hogy a tápkábel jól van-e csatlakoztatva.
Ha a „CABLE DISCONNECTED” üzenetjelenik meg a képernyőn,	Ellenőrizze, hogy a videojelkábel jól van-e csatlakoztatva, és az összes csatlakozó stabilan van-e bedugva a foglalatába (8. oldal).Ellenőrizze, hogy a bemenő videojel csatlakozójának tűi nincsenek-e elhajolva vagy benyomódva.Ellenőrizze, hogy a bemenőjel forrása jól van-e kiválasztva (10. oldal).A tartozékként kapott videójelkábel csatlakoztatva van-e? Ha nem a tartozékként megkapott videojelkábelt csatlakoztatja, akkor a „CABLE DISCONNECTED” üzenet jelenhet meg a képernyőn, mielőtt a monitor átkapcsolna energiatakarékos módba. Ez nem jelent hibás működést.
Ha a „NO INPUT SIGNAL” üzenet jelenik meg a képernyőn,vagy a ⏻ feszültségjelző lámpanarancssárgán világít,	Ellenőrizze, hogy a videojelkábel jól van-e csatlakoztatva, és az összes csatlakozó stabilan van-e bedugva a foglalatába (8. oldal).Ellenőrizze, hogy a bemenő videojel csatlakozójának tűi nincsenek-e elhajolva vagy benyomódva.Ellenörizze, hogy a bemenőjel forrása jól van-e kiválasztva (10. oldal).■ A csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémákA számítógép encrgiatakarékos módban működik. Nyomjon le egy billentyűt a billentyűzeten, vagy mozgassa az egeret.Ellenőrizze, hogy helyesen van-e beillesztve a grafikus kártya.Frissítse a grafikus kártya meghajtószoftverét. Vagy használjon a jelenlegi operációs rendszernek megfelelő grafikus kártyát.Ha laptop számítógépet használ, állítsa be a számítógép videokimenetét (a videokimenet beállításáról a számítógép gyártója tud bővebb felvilágosítást adni).Ellenőrizze, hogy a számítógép be van-e kapcsolva.Indítsa újra a számítógépet.
Ha az „OUT OF RANGE” üzenet jelenik meg a képernyőn,	■ A csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémákEllenőrizze, hogy a videojel frekvenciatartománya a monitor megengedett tartományán belül van-e. Ha egy régi monitort cserél le erre a monitorra, akkor csatlakoztassa ismét a régi monitort, és állítsa be számítógép grafikus kártyájának frekvenciáját az alábbiak szerint:Vízszintes: 28–80 kHz (analóg RGB), 28–64 kHz (digitális RGB)Függőleges: 56–75 Hz (analóg RGB), 60 Hz (digitális RGB)Felbontás: 1 280 × 1 024 vagy kisebbAz operációs rendszert indítsa el csökkentett módban, majd a felbontás beállításaután indítsa újra a számítógépet. A csökkentett mód beállításai az operációs rendszerek verziójától függenek. Bővebb információért, vegye fel a kapcsolatot a számítógép gyártójával.
Ha Windows rendszert használ, és egy másik monitort cserélt le,	Ha egy régi monitort cserélt le erre a monitorra, akkor csatlakoztassa ismét a régi monitort, és járjon el az alábbiak szerint. Válassza a Windows illesztőprogram- választó képernyőjén „SONY ” tételt a „Manufacturers” listában, és az „SDM-G76X” vagy „SDM-G96X” tételt a „Models” listában. Ha a monitormodell neve nem található a „Models” listában, válassza ki a „Plug & Play” tételt.
Macintosh rendszerben,	Ha Macintosh adaptert használ (nem tartozék), akkor ellenőrizze, hogy jól van-e csatlakoztatva a Macintosh adapter és a videojelkábel.
Villódzó, ugráló, remegő vagy zavaros kép	• Állítsa be a sorközt és a fázist (csak analóg RGB jel esetében) (15. oldal).• Próbálja másik, lehetőség szerint más áramkörhöz tartozó váltakozó feszültségű hálózati aljzathoz csatlakoztatni a monitort.■ A csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémák• A grafikus kártya kézikönyvében nézzen utána a helyes monitorbeállításnak.• Ellenőrizze, hogy a grafikus módot (VESA, Macintosh 19" Color stb.) és a bemenő jel frekvenciáját támogatja-e a monitor. Még abban az esetben is, ha a frekvencia a kívánt tartományon belül van, egyes grafikus kártyáknak olyan szinkronizáló impulzusuk lehet, amely túlságosan rövid a monitor megfelelő szinkronizálásához.• Állítsa be a számítógép frissítési gyakoriságát (függőleges frekvenciáját) úgy, hogy a lehető legjobb képet kapja.
Homályos a kép	• Állítsa be a fényerősséget és a kontrasztot (12. oldal).• Állítsa be a sorközt és a fázist (csak analóg RGB jel esetében) (15. oldal).■ A csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémák• A számítógépen a felbontást állítsa be SXGA ( 1 280 × 1 024 ) értékre.
Szellemképes a kép	• Iktassa ki a videokábel meghosszabbítását és/vagy a videojel-elosztó dobozt.• Ellenőrizze, hogy mindegyik csatlakozó stabilan van-e a foglalatába dugva.
Nincs középen a kép, vagy nem megfelelő méretű (csak analóg RGB jel esetében)	• Állítsa be a sorközt és a fázist (15. oldal).• Állítsa be a kép helyét (15. oldal). Ne feledje, hogy egyes videomódokban a kép nem tölti ki a képernyő teljes felületét.
Túl kicsi a kép	■ A csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémák• A számítógépen a felbontást állítsa be SXGA ( 1 280 × 1 024 ) értékre.
Sötét a kép • Állítsa be a fényerősséget (12. oldal).• Állítsa be a háttérvilágítást (12. oldal).• A monitor bekapcsolását követően több perc is eltelik, amíg világos lesz a kijelző.
Hullámos vagy elliptikus minta (moaré) látható	• Állítsa be a sorközt és a fázist (csak analóg RGB jel esetében) (15. oldal).
Nem homogének a színek	• Állítsa be a sorközt és a fázist (csak analóg RGB jel esetében) (15. oldal).
A fehér nem fehérnek látszik • Állítsa be a színhőmérsékletet (13. oldal).
A monitor gombjai nem működnek(Okön jelenik meg a képernyőn)	• Ha a menüzárolás (MENU LOCK) ON (BE) értéken van, állítsa át OFF (KI) értékre (18. oldal).
Egy idő után kikapcsol a monitor	■ A csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémák• Kapcsolja ki a számítógép energiatakarékos módját.
A menüképernyőn látható felbontás helytelen	• A grafikus kártya beállításától függően előfordulhat, hogy a menüképernyőn megjelenő felbontás és a számítógépen beállított felbontás nem egyezik.

Ha valamilyen hibát nem sikerül megszüntetni, hívja fel a Sony márkakereskedőt, és adja meg számára a következő adatokat:

• Modell neve: SDM-G76X vagy SDM-G96X
- Sorozatszám
- A probléma pontos leírása
• A vásárlás időpontja
- A számítógép és a grafikus kártya neve és paraméterei

Műszaki adatok

SDM-G76X

LCD panel Paneltípus: a-Si TFT Active

Matrix

Képméret: 17,0 hüvelyk

Bemeneti jelformátum RGB üzemi frekvencia*

Vízszintes: 28–80 kHz (analóg

RGB)

28–64 kHz (digitális

RGB)

Függőleges: 56–75 Hz (analóg

RGB)

60 Hz (digitális RGB)

Felbontás Vízszintes: max. 1 280 képpont

Függöleges: max. 1 024 sor

Bemeneti jelszintek Analóg RGB videojel

0,7 Vp-p, 75 Ω, pozitív

Szinkronjel

TTL-szint, 2,2 kΩ,

pozitív vagy negatív

(külön vízszintes és

függóleges)

Digitális RGB (DVI) jel:

TMDS (single link)

Audiobemenet Sztereo minijack, 0,5 Vrms

Hangszóró teljesítmény 2 W × 2

Fejhallgató dugó Sztereo minijack

Teljesítményigény 100–240 V, 50–60 Hz,

Max. 1,0 A

Müködési hömérséklet 5–35 °C

Méretek (szélesség/magasság/mélység)

Monitor (állítva):

Kb. 383,5 × 404,5 × 163 mm

(15^1/8× 16× 6^1/2 hüvelyk)

Tömeg Kb. 5,5 kg (12 lb 2 oz)

Plug & Play DDC2B

Tartozékok Lásd a(z) 8. oldalt.

SDM-G96X

LCD panel Paneltípus: a-Si TFT Active

Matrix

Képméret: 19,0 hüvelyk

Bemeneti jelformátum RGB üzemi frekvencia*

Vízszintes: 28–80 kHz (analóg

RGB)

28–64 kHz (digitális

RGB)

Függőleges: 56–75 Hz (analóg

RGB)

60 Hz (digitális RGB)

Felbontás Vízszintes: max. 1 280 képpont

Függöleges: max. 1 024 sor

Bemeneti jelszintek Analóg RGB videojel

0,7 Vp-p, 75 Ω, pozitív

Szinkronjel

TTL-szint, 2,2 kΩ,

pozitív vagy negatív

(külön vízszintes és

függőleges)

Digitális RGB (DVI) jel:

TMDS (single link)

Audiobemenet Sztereo minijack, 0,5 Vrms

Hangszóró teljesítmény 2 W × 2

Fejhallgató dugó Sztereo minijack

Teljesítményigény 100–240 V, 50–60 Hz,

Max. 1,0 A

Müködési hőmérséklet 5–35 °C

Méretek (szélesség/magasság/mélység)

Monitor (állítva):

Kb. 422,5 × 435,5 × 163 mm

(16 3/4 × 17 1/4 × 6 1/2 hüvelyk)

5/8 oz)

Tömeg Kb. 6 kg (13 lb 3

Plug & Play DDC2B

Tartozékok Lásd a(z) 8. oldalt.

* Javasolt függőleges és vízszintes szinkronizálási mód

- A vízszintes szinkronjel szélességének nagyobbnak kell lennie a teljes vízszintes idő 4,8 %-ánál vagy 0,8 μs-nál (a kettő közül a nagyobb érvényes).

- A vízszintes kioltás szélességének meg kell haladnia a 2,5 μs-ot.

- A függőleges kioltás szélességének meg kell haladnia a 450 μs-ot.

A kialakítás és a műszaki adatok külön értesítés nélkül változhatnak.

TFT LCD Color Computer Display
