NAVODILA ZA UPORABO SDMG76X SONY

Korak 2: Priključitev monitorja na vaš računalnik ..... 8

Korak 3: Priključitev napajalnega kabla ..... 9

Korak 4: Zaščita kabla....9

Korak 5: Vklop monitorja in računalnika ..... 9

Nastavitev naklona....10

Izbira vhodnega signala (tipka INPUT) 10

Prilagoditev monitorja....11

Pomikanje po meniju 11

Nastavitev slike MODE (PICTURE MODE)....11

→← RESET meni (povrnitev nastavitev v prvotno stanje) ..... 18

ON MENU LOCK meni 18

Tehnične značilnosti ....18

Nastavitev glasnosti....18

Funkcija varčevanja energije. 19

Funkcija samodejne nastavitve kakovosti slike

(samo analogni RGB signal) 19

Odpravljanje napak....20

Sporočila na zaslonu 20

Simptomi težav in njihovo odpravljanje 21

Tehnični podatki .....23

• Macintosh je blagovna znamka Apple Computer, Inc., registrirana v ZDA in drugih državah.
- Windows ^® je blagovna znamka Microsoft Corporation, registrirana v ZDA in drugih državah.
- VESA in DDC ^™ sta blagovni znamki Video Electronics Standards Association.
- ENERGY STAR ^ je v ZDA registrirana blagovna znamka.
- Adobe in Acrobat sta blagovni znamki Adobe Systems Incorporated.
- Vsa druga imena proizvodov, omenjenih v tem besedilu, so lahko blagovne znamke ali registrirane blagovne znamke ustreznih podjetij.
- Nadalje, »TM« in »®« v tem priročniku nista vedno omenjena.

Pozor

Opozorilo glede omrežnih priključkov

- Uporabite priloženi napajalni kabel. Če uporabite drugi kabel, se prepričajte, da ustreza lokalnemu omrežju.

Za uporabnike v ZDA

V primeru, da ne boste uporabljali predpisanega kabla, potem monitor ne bo ustrezal obveznim standardom FCC.

Za uporabnike v Veliki Britaniji

Če uporabljate monitor v Veliki Britaniji, se prepričajte, da uporabljate ustrezni napajalni kabel za Veliko Britanijo.

Primeri raznih vrst vtikačev

Oprema naj bo nameščena blizu lahko dostopne vtičnice.

Namestitev

Ne nameščajte in ne puščajte monitorja:

• Na mestih, ki so izpostavljena izjemnim temperaturam, npr. blizu radiatorja, ogrevanja ali neposredno na soncu. Izpostavljajte monitorja izjemnim temperaturam, kot npr. v avtomobilih, parkiranih neposredno na soncu ali blizu ogrevanja, lahko povzročijo deformacije ohišja ali nepravilno delovanje.
• Na mestih izpostavljenih mehanskim vibracijam ali sunkom.
• V bližini opreme, ki proizvaja močna magnetna polja, kot so TV ali razni drugi gospodinjski aparati.
• Na krajih, kjer so pretirane količine prahu, umazanije ali peska, npr. blizu odprtega okna ali izhoda na prosto. Če monitor začasno postavite na prosto, zagotovite ustrezno zaščito proti prahu in umazaniji v zraku. V nasprotnem primeru lahko pride do napak pri delovanju.

Pazite, da se ne dotaknete prezračevalnih rež na zgornjem delu hrbtne strani prikazovalnika, saj se segrevajo.

Napravo namestite na ravno površino. Ne nameščajte na neravne površine, kot so npr. robovi mize. Če del naprave ni nameščen na ravni podlagi, se lahko poškoduje, ali se zgodì nesreča.

Prezračevanje

Odprtine na zgornjih in spodnjih delih so namenjene za nujno potrebno prezračevanje. Da boste zagotovili učinkovito delo sistema in ga zaščitili pred pregrevanjem, te odprtine ne smejo biti pokrite ali blokirane.

Prezračevanje ne sme biti ovirano zaradi prekritih odprtin z različnimi predmeti, kot so npr. časopis, namizni prt, zavese itd.

Ravnanje z LCD zaslonom

- Ne izpostavljajte LCD zaslona soncu, ker ga sončni žarki lahko poškodujejo. Bodite pozorni, kadar postavljate zaslon v bližino okna.

• Ne pritiskajte in ne praskajte po LCD zaslonu. Ne postavljajte težkih predmetov na LCD zaslon. To lahko povzroči, da zaslon izgubi enakost ali pa pride do napake na LCD plošči.
• Če monitor uporabljate v hladnem prostoru, se na zaslonu lahko pojavijo ostanki slike. To ni napaka v delovanju. Zaslon bo deloval normalno, takoj ko se temperatura dvigne na običajne delovne pogoje.
• Če je dolgo časa prikazana enaka slika se lahko zgodi, da se nekaj časa lahko pojavljajo ostanki te slike. Ostanki slike bodo počasi izginili.
• Med delovanje se ogreje LCD plošča. To ni napaka v delovanju.

Vgrajeni stereo zvočniki

• Ne odstranjujte vijakov z zadnje strani zvočnikov. S tem bi povzročili motnje delovanja naprave.
• Prepričajte se, da so oprema za snemanje, trakovi in gibki diski v primerni razdalji od zvočnikov, ki ustvarjajo magnetno polje. To magnetno polje lahko vpliva na podatke, shranjene na magnetnih trakovih in diskih.

Opomba glede zaslona - LCD (Liquid Crystal Display)

Prosimo upoštevajte, da je LCD zaslon izdelan z visoko-kvalitetno tehnologijo. Lahko se dogodi, da se na LCD zaslonu trajno pojavijo temne ali svetle točke (rdeče, modre ali zelene), nepravilni barvni ali pa svetli pasovi. To ni napaka v delovanju.

(Efektivne točke: več kot 99,99%)

Vzdrževanje

• Pred pričetkom čiščenja monitorja, odstranite napajalni kabel iz vtičnice.
• LCD zaslon očistite z mehko krpo. Če uporabljate tekočino za čiščenje stekla, ne uporabljajte čistil, ki vsebujejo anti-statične raztopine ali podobne dodatke, ker ti lahko opraskajo premaz LCD zaslona.
• Čistite ohišje, ploščo in upravljalni del z mehko krpo, rahlo navlaženo z blago raztopino detergenta. Ne uporabljajte hrapavih blazinic, zrnatih praškov ali raztopin, kot sta alkohol in bencin.
• Ne drgnite, ne dotikajte se in ne trkajte po površini zaslona z ostrimi ali hrapavimi predmeti, kot so kemični svinčniki ali izvijači. Tak stik lahko povzroči praske na slikovni cevi.
• Upoštevajte, da se kakovost materiala ali premaza LCD zaslona lahko poslabša, če je monitor izpostavljen hlapljivim raztopinam kot so insekticidi ali pa daljšemu stiku z gumo ali polivinilnimi materiali.
• Upoštevajte, da lahko servisno osebje dele, ki jih med popravilom zamenja, tudi zadrži.

Transport

• Odstranite vse kable, ki so priključeni na monitor in monitor med prenašanjem trdno primite z obema rokama. Če vam monitor pade iz rok, se lahko poškodujete vi ali monitor.
• Kadar prenašate monitor zaradi popravila ali dostave, uporabite originalno embalažo.

Namestitev na steno ali pritrdilno ročico

Če nameravate monitor namestiti na steno ali na pritrdilno ročico, naj to delo izvede pooblaščeni strokovnjak.

Pravilna odstranitev monitorja, ki ni več uporaben

• Monitor ne sodi med gospodinjske odpadke.
• Fluorescenčna cev v monitorju namreč vsebuje živo srebro. Odstranitev monitorja mora biti opravljena skladno s predpisi vašega lokalnega sanitarnega organa.

Za kupce v ZDA

Ta izdelek vsebuje živo srebro. Zakonsko določena je pravilna odstranitev monitorja, kupljenega v ZDA. Za informacije o odstranitvi ali recikliranju, se prosimo, posvetujete z vašo lokalno upravo, ki je zadolžena za elektronske industrijske naprave (http://www.eiae.org).

Deli monitorja in elementi za upravljanje

Za nadaljnje podrobnosti glej strani v oklepajih.

Vklopno stikalo ⏻ (tok) in upravljalne tipke se nahajajo na sprednji, desni-spodnji strani monitorja.

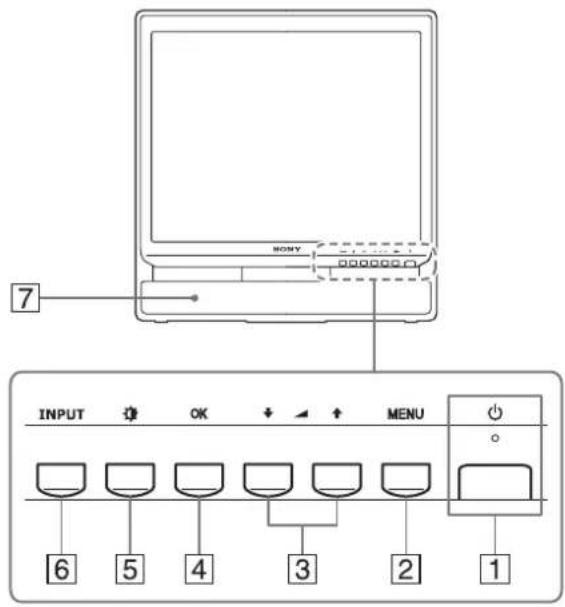

Sprednja stran monitorja

SONY 7 INPUT OK ↑ MENU 6 5 4 3 2 1

1 Vklopno stikalo ⏻ (tok) in indikator (strani 9, 19) Za vklop in izklop zaslona pritisnite navzgor stikalo ⏻ (tok). Ko je monitor prižgan, indikator sveti zeleno, ko je monitor v stanju varčevanja energije, indikator sveti rumeno.

Pritisnite za vklop ali izklop zaslona.

②MENU tipka (strani 11)

Ta tipka odpre ali zapre glavni meni.

S pridržanjem tipke za več kot 8 sekund lahko vklopite tudi funkcijo DDC/CI.

3 ↓/↑ in ▶ (upravljanje glasnosti) tipka (strani 11, 18)

Tipke se uporabljajo za izbiro točk menija in za nastavitve, prikazujejo meni za nastavitev »glasnosti«.

4 OK tipka (strani 11)

Ta tipka izbere element ali potrdi nastavitve v meniju.

5 Tipka (PICTURE MODE) (strani 11)

Tipka se uporablja za nastavitev modula slike - PICTURE MODE.

6 Tipka INPUT (strani 10)

Tipka preklaplja video vhodni signal med INPUT1 in INPUT2, v primeru, ko sta na monitor priključena dva računalnika.

7 Stereo zvočniki (strani 18)

Zvočniki pretvarjajo audio-signale v zvok.

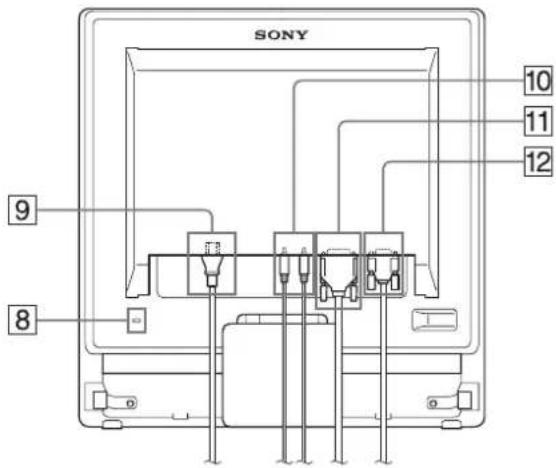

Zadnja stran monitorja

SONY 10 11 12 9 8

Pogled s strani na LCD monitor

8 Odprtina za varnostno ključavnico

Odprtina varnostne ključavnice je opremljena z varnostnim sistemom Micro Saver Security System. Micro Saver Security System je blagovna znamka podjetja Kensington.

9Konektor AC IN (strani 9)

Priključite napajalni kabel (priložen).

10Audio priključek za INPUT1/2 (strani 8)

Ta priključek dovaja avdio signale na avdio izhodni priključek računalnika ali drugo avdio opremo, priključeno na INPUT1/INPUT2.

11Vhodni konektor DVI-D (digitalni RGB) za INPUT1 (strani 8)

Konektor dovaja digitalne RGB video signale, ki so skladni z DVI Rev. 1.0.

12 HD15 vhodni konektor (analogni RGB) za INPUT2 (strani 8)

Ta konektor dovaja analogne video signale RGB (0,7 Vp-p, pozitivne) in signale SYNC.

13 Priključek za slušalke (strani 18)

Ta priključek posreduje avdio signale do slušalk.

Nastavitev

Preverite, pred uporabo monitorja, će so v vašem kartonu sledeči predmeti:

• LCD monitor
- Napajalni kabel
• Kabel za video signal HD15-HD15 (analogni RGB)
• Kabel za video signal DVI-D (digitalni RGB)
• Avdio kabel (stereo mini vtikač)
• Kabelska vezica
- CD-ROM (pomožni programi za Windows/Macintosh, Navodila za uporabo, itd.)
• Garancijski list
• Navodila za hitro nastavitev

Korak 1: Uporabite podstavek

■ Uporaba priloženega podstavka

Razprite podstavek.

Podstavek je ob pakiranju v tovarni zložen. Monitorja ne postavljajte v pokončen položaj, će prej podstavka ne razprete. Monitor se lahko v tem primeru prevrne in poškoduje.

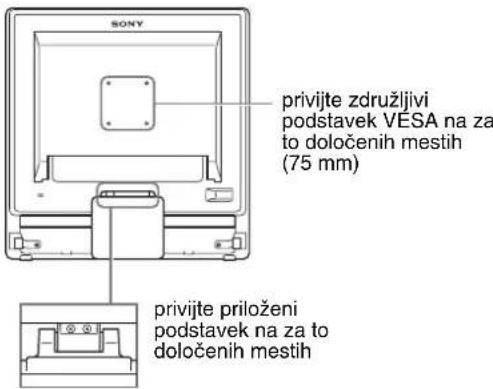

■ Uporaba združljivega podstavka VESA

Pri uporabi združljive montažne ročice ali podstavka VESA, ki nista bila priložena, za pritrditev uporabite odgovarjajoče vijake VESA.

SONY privijte združljivi podstavek VESA na za to določenih mestih (75 mm) privijte priloženi podstavek na za to določenih mestih

Pogled iz spodnje strani

Monitor lahko uporabljate s priloženim stojalom ali brez njega.

Korak 2: Priključitev monitorja na vaš računalnik

Pred priključitvijo izklopite električno napajanje monitorja in računalnika.

Opombe

• Ne dotikajte se nožic kabla konektorja za video signal, ker jih lahko poškodujete.
• Preverite, će se prilega kontektor HD15, da se boste tako izognili zvijanju nožic na konektorju kabla za video signal.

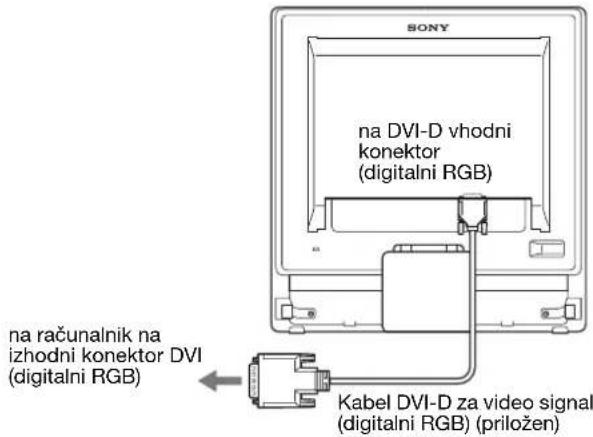

■ Priključite računalnik opremljen z izhodnim konektorjem DVI (digitalni RGB)

S priloženim DVI-D video signalnim kablom (digitalni RGB), priključite računalnik na DVI-D vhodni konektor monitorja (digitalni RGB).

SONY na DVI-D vhodni konektor (digitalni RGB) na računalnik na izhodni konektor DVI (digitalni RGB) Kabel DVI-D za video signal (digitalni RGB) (priložen)

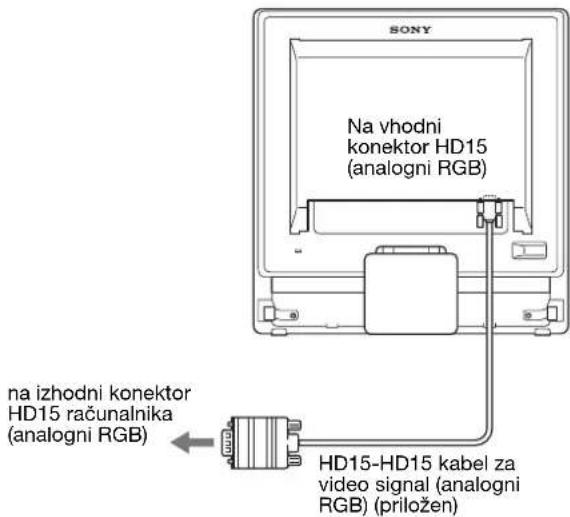

■ Priključite računalnik opremljen z izhodnim konektorjem HD15 (analogni RGB)

S priloženim video signalnim kablom HD15-HD15 (analogni RGB) priključite računalnik na vhodni konektor HD15 na monitor (analogni RGB).

SONY Na vhodni konektor HD15 (analogni RGB) na izhodni konektor HD15 računalnika (analogni RGB) HD15-HD15 kabel za video signal (analogni RGB) (priložen)

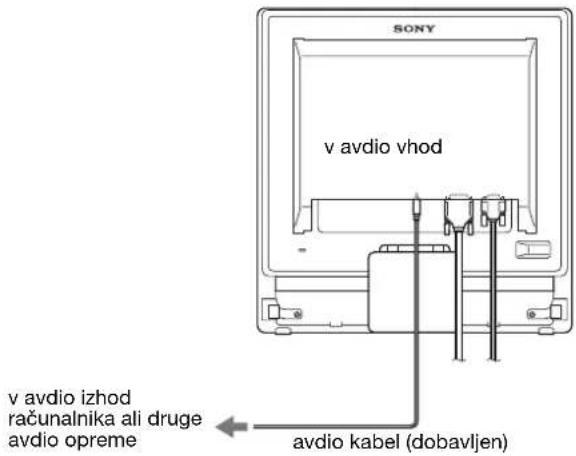

■ Priključitev avdio kabla

Priključite priloženi avdio-kabel na ustrezno vhodno audio-vtičnico monitorja.

Z uporabo zvočnikov na monitorju ali slušalk, lahko poslušate zvok iz vašega računalnika ali druge avdio opreme, priključene preko vtičnic na avdio vhod monitorja.

Za več informacije glej »nastavitev glasnosti« na strani 18.

SONY v avdio vhod v avdio izhod računalnika ali druge avdio opreme avdio kabel (dobavljen)

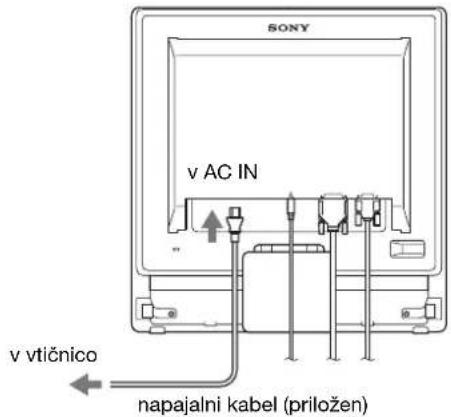

Korak 3: Priključitev napajalnega kabla

Monitor in računalnik morata biti izključena, potem najprej namestite napajalni kabel v monitor, potem pa v električno vtičnico.

SONY v AC IN v vtičnico napajalni kabel (priložen)

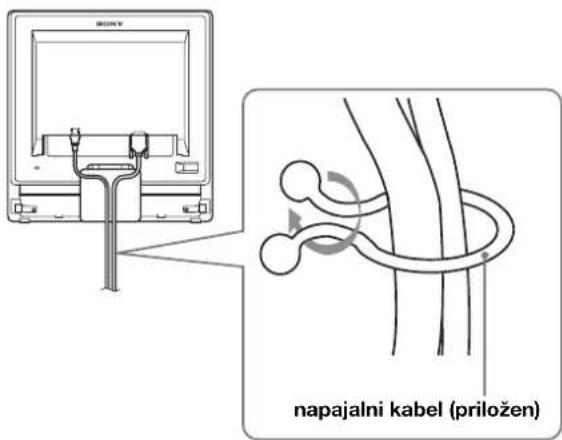

Korak 4: Zaščita kabla

1 Povežite kable.

Kable povežite z uporabo dobavljenih kabelskih vezic.

napajalni kabel (priložen)

Prisotna ilustracija zadnjega dela monitorja prikazuje SDM-G76X.

Isto velja za ostale modele.

Korak 5: Vklop monitorja in računalnika

Namestitev vašega monitorja je končana. Če je potrebno nastavite sliko monitorja z upravljalnimi tipkami.

- Če se slika ne pojavi na zaslonu

Preverite, će sta pravilno priključena napajalni kabel in kabel video-signala.

- Če se na zaslonu pojavi NO INPUT SIGNAL:

Računalnik je v načinu varčevanje energije. Pritisnite katerokoli tipko na tipkovnici ali premaknite miško.

- Če se na zaslonu pojavi CABLE DISCONNECTED:

Preverite ali je signalni video-kabel pravilno priključen.

- Če se na zaslonu pojavi OUT OF RANGE:

Priključite star monitor. Nato nastavite računalniško grafično kartico v naslednjih območjih.

	Analogni RGB Digitalni RGB
Horizontalna frekvenca	28–80 kHz 28–64 kHz
Vertikalna frekvenca	56–75 Hz 60 Hz
Resolucija	1.280 × 1.024 ali manj	1.280 × 1.024 ali manj

Za nadaljnje informacije o sporočilih na zaslonu, glej »Simptomi težav in njihovo odpravljanje« na strani 21.

Ni potrebe po dodatnih gonilnikih

Monitor je skladen s standardi »DDC« Plug & Play in samodejno zazna vse informacije o monitorju. Na računalnik ni potrebno namestiti dodatnega gonilnika.

Ko boste, po priklopu monitorja, prvič vključili vaš računalnik, se na zaslonu lahko prikaže čarovnik za nastavitev. V tem primeru sledite navodilom na zaslonu. Samodejno se izbere monitor Plug & Play, tako da je možna takojšnja uporaba tega monitorja.

Vertikalna frekvenca se nastavi na 60 Hz.

Ker migetanje monitorja ni opazno, ga lahko uporabite takšnega kot je. Ni potrebno nastavljati vertikalne frekvence na kakšno posebno visoko vrednost.

Nastavitev naklona

Zaslon lahko nastavljamo med kotoma navedenima spodaj.

Za udobno uporabo zaslona

Zaslon je oblikovan tako, da lahko nastavite ustrezen kot gledanja. Nastavite kot gledanja vašega zaslona glede na višino mize in stola tako, da preprečite bleščanje.

Opozorilo

Bodite pozorni, pri nastavljanju nagibnega kota zaslona ne pritiskate in ne udarjate ob zaslon.

Izbira vhodnega signala (tipka INPUT)

Pritisnite tipko INPUT.

Vhodni signal se spremeni vsakič, ko pritisnete to tipko.

Sporočilo na zaslonu(se pojavi za približno 5sekund, v levem zgornjemkotu.)	Konfiguracija vhodnega signala
INPUT1 : DVI-D Vhodni konektor DVI-D(digitalni RGB) za INPUT1
INPUT2 : HD15 Vhodni konektor HD15(analogni RGB) za INPUT2

Prilagoditev monitorja

Pred prilagajanjem

Povežite monitor in računalnik in ju vklopite.

Za doseganje boljših rezultatov naj monitor deluje vsaj 30 minut, šele potem izvjajte nastavitve.

Številne nastavitve lahko opravite s pomočjo menijev na zaslonu.

Pomikanje po meniju

■ Z uporabo tipk MENU, ↓/↑, in OK

1 Prikažite glavni meni.

Za prikaz glavnega menija na vašem zaslonu, pritisnite tipko MENU.

2 Izberite želeni meni za nastavitve.

Pritisnite tipko ↓/↑ za prikaz želenega menija. Pritisnite tipko OK za izbiro elementa v meniju.

Nastavitev se shrani s pritiskom na tipko OK, nato se prikaže naslednji meni.

Če zaporedoma pritiskate na tipko 📋 na spodnji, desni strani monitorja, lahko izberete MODE od MOVIE → PC → USER → GAME.

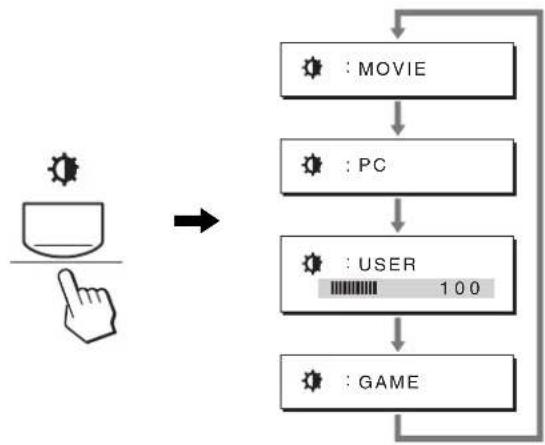

Zaporedoma pritiskajte tipko 📍.

Osnovna nastavitev MODE je nastavitev MOVIE. Če enkrat pritisnete na tipko 📄 prikaže MOVIE (osnovna nastavitev), če ponovno pritisnete na tipko se pojavi PC.

Vsakič, ko pritisnete tipko ♦te modul spremeni, kot sledi.

Vsak modul se pojavi na zaslonu in s tem je spremenjena funkcija MODE. Meni se samodejno izključi po 5 sekundah. Z izbiro USER, lahko nastavite nivo osvetlitve s tipko ↓/↑ ali z izbiro osvetlive iz funkcije MENU.

Opozorilo

Fino nastavitev slike lahko izvedete v vsakem modulu.

■ Povrnitev nastavitev v prvotno stanje

Nastavitve lahko povrnete v prvotno stanje z uporabo menija RESET. Za več informacij glej strani 18 povrnitev nastavitev v prvotno stanje.

■ Nadzorovanje monitorja s strani računalnika

Pritisnite in pridržite tipko MENU za najmanj 5 sekund. Na zaslonu se bo pojavila trenutna nastavitev. Po 3 sekundah vklopi oz. izklopi nastavitev DDC/CI, kot je prikazano spodaj.

Sporočila na zaslonu(se pojavi za določen trenutek)
DDC-CI : ON (vklop)(prvotne nastavitve)	Omogoča računalniku dostopdo menija za nastavitve.
DDC-CI : OFF (izklop)	Ne omogoča računalnikudostopa do menija zanastavitve.

Opozorilo

Ta funkcija se pojavi samo na računalnikih, ki podpirajo funkcijo DDC/CI (Display Data Channel Command Interface).

Z uporabo menija PICTURE lahko nastavitve naslednje elemente.

• MODE (GAME/MOVIE/PC/ USER)

- BACKLIGHT

- CONTRAST

• BRIGHTNESS

• COLOR

• G A M M γA

- SHARPNESS

• MODE RESET →←

PICTURE MOVIE 100 70 50 1280x1024 / 60Hz

■ Meni MODE

Lahko izberete za vaše delo ustrezno osvetlitev zaslona.

Nastavitve PICTURE se lahko nastavljajo v vsakemu modulu.

Spremenjene nastavitve se samodejno vpišejo za vse vhode (INPUT1/INPUT2).

1 Pritisnite tipko MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte tipko ↓/↑ za izbiro 📄 (PICTURE), nato pritisnite tipko OK.

Na zaslonu se pojavi meni PICTURE.

3 Pritisnite tipko ↓/↑ za izbiro MOVIE, nato pritisnite tipko OK.

Na zaslonu se pojavi meni MODE.

MODE GAME ■MOVIE PC USER 1280 x 1024 / 60 Hz OK EX I NEW

4 Pritisnite na tipko ↓/↑ za izbiro želenega modula, nato pritisnite tipko OK.

Osnovna nastavitev je MOVIE.

• GAME:Svetla slika.
• MOVIE:Čista slika z močnim kontrastom.
• PC: Slika z nežnim tonom.
- USER:Slika s slabotno osvetlitvijo.

Opozorilo

Fino nastavitev slike lahko izvedete v vsakem modulu.

■ Nastavite osvetlitve ozadja (BACKLIGHT)

S pravilno nastavitvijo osvetlitve ozadja dosežete boljšo vidljivost.

1 Pritisnite tipko MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte tipki ↓/↑ za izbiro 📶 (PICTURE), nato pritisnite tipko OK.

Na zaslonu se pojavi meni PICTURE.

3 Pritiskajte tipki ↓/↑ za izbiro |○ (BACKLIGHT), nato pritisnite tipko OK.

Na zaslonu se pojavi meni BACKLIGHT.

4 Pritiskajte tipki ↓/↑ za nastavitev nivoja osvetlitve, nato pritisnite tipko OK.

■ Nastavitev kontrasta (CONTRAST)

Nastavite kontrast slike.

Opozorilo

Če je COLOR nastavljeno na sRGB, potem ne morete nastavljati CONTRAST, BRIGHTNESS ali GAMMA.

1 Pritisnite tipko MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte tipki ↓/↑ za izbiro 📶 (PICTURE), nato pritisnite tipko OK.

Na zaslonu se pojavi meni PICTURE.

3 Pritiskajte tipki ↓/↑ za izbiro Ⓐ (CONTRAST), nato pritisnite tipko OK.

Na zaslonu se pojavi meni CONTRAST.

4 Pritiskajte tipki ↓/↑ za nastavitev kontrasta, nato pritisnite tipko OK.

■ Nastavitev črnega nivoja slike (BRIGHTNESS)

Nastavite osvetlitev slike (nivo črne barve).

Opozorilo

Če je COLOR nastavljeno na sRGB, potem ne morete nastavljati CONTRAST, BRIGHTNESS ali GAMMA.

1 Pritisnite tipko MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte tipki ↓/↑ za izbiro 📄 (PICTURE), nato pritisnite tipko OK.

Na zaslonu se pojavi meni PICTURE.

3 Pritiskajte tipki ↓/↑ za izbiro ⚙ (BRIGHTNESS), nato pritisnite tipko OK.

Na zaslonu se pojavi meni BRIGHTNESS.

4 Pritiskajte tipki ↓/↑ za izbiro osvetlitve, nato pritisnite tipko OK.

Nivo barve belega polja slike lahko izberete iz nastavitve privzete toplote barve.

Po potrebi lahko točno nastavite toploto barve.

Želeno toploto barve lahko nastavite za vsak način svetlosti zaslona.

COLOR 9300K 6500K sRGB USER LADJUST 1280 1024 60Hz x

1 Pritisnite tipko MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte tipki ↓/↑ za izbiro 📄 (PICTURE), nato pritisnite tipko OK.

Na zaslonu se pojavi meni PICTURE.

3 Pritiskajte tipki ↓/↑ za izbiro (COLOR), nato pritisnite tipko OK.

Na zaslonu se pojavi meni COLOR.

4 Pritiskajte tipki ↓/↑ za izbiro želene toplote barve, nato pritisnite tipko OK.

Beli odtenki se spreminjajo od modrikastega odtenka proti rdečkastemu odtenku, ko toploto znižujte od 9.300 K (osnovna nastavitev) proti 6.500K.

Če izberete »sRGB«, se barve nastavijo na profil sRGB. (sRGB barvna nastavitev je industrijski standard protokola barvnega prostora, ki je namenjen za računalniške izdelke.) Če izberete »sRGB«, morajo biti barvne nastavitve vašega računalnika nastavljene na sRGB profil.

Opombe

- Če priključeni računalnik ali druga oprema nista skladna s sRGB, ne morete nastaviti barve na sRGB profil.

- Če je COLOR nastavljeno na sRGB, potem ne morete nastavljati CONTRAST, BRIGHTNESS ali GAMMA.

Fina nastavitev toplote barve (USER ADJUSTMENT)

Toplota barve se lahko nastavlja v vsakemu modulu (GAME/MOVIE/PC/USER).

USER ADJUSTMENT R 128 G 128 B 128 1 280 1024 60 Hz x OK EX I THU

1 Pritiskajte tipki ↓/↑ za izbiro ADJUST, nato pritisnite tipko OK.

Na zaslonu se pojavi meni USER ADJUSTMENT.

2 Pritiskajte tipki ↓/↑ za izbiro R (rdeča) ali B (modra), nato pritisnite tipko OK. Nato pritiskajte tipki ↓/↑ za nastavitev toplote barve, nato pritisnite tipko OK.

Ker ta nastavitev spreminja toploto barve s povečevanjem komponent R in B v razmerju z G (zelena), je komponenta G fiksna.

3 Pritiskajte tipki ↓/↑ za izbiro ↩, nato pritisnite tipko OK.

Nova nastavitev barve se shrani v pomnilnik in se samodejno ponovno prikliče z izbiro USER.

Na zaslonu se pojavi meni COLOR.

■ Sprememba nastavitve - gama (GAMMA)

Lahko združite barvno senco slike na zaslonu z izvirno barvno senco slike.

Opozorilo

Če je COLOR nastavljeno na sRGB, potem ne morete nastavljati CONTRAST, BRIGHTNESS ali GAMMA.

Nastavitev izostritve robov, slik, itd.

1 Pritisnite tipko MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte tipki ↓/↑ za izbiro 📄 (PICTURE), nato pritisnite tipko OK.

Na zaslonu se pojavi meni PICTURE.

3 Pritiskajte tipki ↓/↑ za izbiro (SHARPNESS), nato pritisnite tipko OK.

Na zaslonu se pojavi meni SHARPNESS.

4 Pritiskajte tipki ↓/↑ za nastavitev ostrine, nato pritisnite tipko OK.

■ Meni MODE RESET (povrnitev nastavitev v prvotno stanje) →←

Nastavitve lahko povrnete v prvotno stanje.

1 Pritisnite tipko MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte tipko ↓/↑ za izbiro 📄 (PICTURE), nato pritisnite tipko OK.

Na zaslonu se pojavi meni PICTURE.

3 Pritiskajte tipki ↓/↑ za izbiro →← (MODE RESET), nato pritisnite tipko OK.

Na zaslonu se pojavi meni MODE RESET.

4 Pritiskajte tipki ↓/↑ za izbiro želenega modula, nato pritisnite tipko OK.

- OK: Za prestavitev v prvotno stanje vsch modulov v meniju PICTURE.

- CANCEL: Za prekinitev postopka vrnitve v prvotno stanje in povratek v meni PICTURE.

Meni - AUDIO

Z uporabo menija AUDIO lahko nastavitve naslednje elemente.

- TREBLE (visoke tone)

• BASS (bas)

• BALANCE (izravnava)

- SURROUND

- Povrnitev nastavitev v prvotno stanje - RESET

AUDIO MOVIE TREBLE BASS BALANCE SURROUND 1280x 1024/60Hz

■ Nastavitev TREBLE, BASS ali BALANCE

1 Pritisnite tipko MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte tipki ↓/↑ za izbiro (AUDIO), nato pritisnite tipko OK.

3 Pritiskajte tipki ↓/↑ za izbiro TREBLE, BASS ali BALANCE, nato pritisnite tipko OK.

4 Pritiskajte tipki ↓/↑ nato nastavite visoke tone, base ali izravnavo, nato pritisnite tipko OK.

Opozorilo

Šele ko izklopite SURROUND, lahko nastavljate TREBLE in BASS.

Izbira SURROUND

1 Pritisnite tipko MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte tipki ↓/↑ za izbiro 📄 (AUDIO), nato pritisnite tipko OK.

3 Pritiskajte tipki ↓/↑ za izbiro SURROUND, nato pritisnite tipko OK.

4 Pritiskajte tipki ↓/↑ za izbiro želenega modula, nato pritisnite tipko OK.

SURROUND ON OFF 1 2 8 0 x 1 0 2 4 / 6 0 Hz OK EX I MENU

• ON: Omogoča močan zvok (surround-effect).

• OFF: Izklop surround-efekta.

■ →← Meni AUDIO RESET (prestavitev vseh modulov nazaj na prvotno nastavitev)

Nastavitve lahko povrnete v prvotno stanje.

1 Pritisnite tipko MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte tipki ↓/↑ za izbiro 📄 (AUDIO), nato pritisnite tipko OK.

Na zaslonu se pojavi meni AUDIO.

3 Pritiskajte tipki ↓/↑ za izbiro → (RESET), nato pritisnite tipko OK.

Na zaslonu se pojavi meni AUDIO RESET.

4 Pritiskajte tipki ↓/↑ za izbiro želenega modula, nato pritisnite tipko OK.

- OK: Za povrnitev v prvotno stanje vseh modulov v AUDIO meniju.

- CANCEL: Za prekinitev postopka vrnitve v prvotno stanje in povratek v meni AUDIO.

A SCREEN meni (samo analogni RGB signal)

Z uporabo menija SCREEN lahko nastavitve naslednje elemente.

• AUTO ADJUST
- PHASE
• PITCH
• H CENTER
• V CENTER

SCREEN AUTO ADJUST PHASE PITCH H CENTER V CENTER 1280 1024 60Hz

Opozorilo

Ni potrebno nastavljanje pri sprejemanju digitalnih RGB signalov iz vhodnega konektorja DVI-D za INPUT1.

■ Funkcija samodejne nastavitve kakovosti slike

Ko monitor sprejme vhodni signal, samodejno nastavi položaj in ostrino slike (fazo/razločljivost) in zagotovi, da se na zaslonu pojavi jasna slika (strani 19).

Opozorilo

Ko je aktivirana funkcija samodejne nastavitve kakovosti slike, deluje le stikalo ⏻ (tok).

Če se vam zdi, da funkcija samodejne nastavitve kakovosti slike tega monitorja ni popolnoma nastavila slike

lahko za trenutni vhodni signal napravite nadaljnje samodejne nastavitve kakovosti slike (Glej spodaj AUTO ADJUST).

Če so za kakovost slike potrebne nadaljnje nastavitve

lahko ročno nastavite ostrino slike (faza/razločljivost) in položaj (vodoraven/navpičen položaj).

Te nastavitve se shranijo v pomnilnik in se samodejno prikličejo, kadarkoli monitor sprejme predhodni vhodni in registrirani vhodni signal.

■ Za trenutni vhodni signal (AUTO ADJUST) izvedite nadaljnje samodejne nastavitve kakovosti slike

1 Pritisnite tipko MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte tipki ↓/↑ za izbiro ⚠ (SCREEN), nato pritisnite tipko OK.

Na zaslonu se pojavi meni SCREEN.

3 Pritiskajte tipki ↓/↑ za izbiro AUTO ADJUST, nato pritisnite tipko OK.

Na zaslonu se pojavi meni AUTO ADJUST.

4 Pritiskajte tipki ↓/↑ za izbiro ON ali OFF, nato pritisnite tipko OK.

• ON: Ustrezno nastavite fazo zaslona, razločljivost ter vodoravni/navpični položaj za trenutni vhodni signal ter jih shranite.
  Če vklopite monitor ali će se spremeni vhodni signal, bo funkcija AUTO ADJUST samodejno izvedla nastavitve,

Opozorilo

• OFF: AUTO ADJUST funkcije ni na voljo.

Opozorilo

Funkcija AUTO ADJUST deluje samodejno, ko se spremeni vhodni signal.

5 Pritiskajte tipki ↓/↑ za izbiro ↻, nato pritisnite tipko OK.

Vrnite se v meni zaslon.

■ Ročna nastavitev ostrine slike (PITCH/PHASE/H CENTER/V CENTER)

Ostrino slike lahko nastavite kot sledi. Ta nastavitev deluje, ko je računalnik priključen na izhodni konektor HD15 monitorja (analogni RGB).

1 Nastavite razločljivost na 1.280 × 1.024 na računalniku.

2 Naložite CD-ROM.

3 Zaženite CD-ROM.

Za uporabnike Windows

Ko deluje samodejni potek:

Izberite področje, jezik in model in kliknite Orodje za nastavitve monitorja (UTILITY).

4 Kliknite nastavitev - »Adjust« in potrdite trenutno resolucijo (zgornja vrednost) in priporočljivo resolucijo (spodnja vrednost), in kliknite naprej - »Next«.

Testna mreža za pojav razločljivosti - PITCH.

5 Pritisnite tipko MENU.

Na zaslonu se prikaže glavni meni.

6 Pritiskajte tipki ↓/↑ za izbiro ⚠ (SCREEN), nato pritisnite tipko OK.

Na zaslonu se pojavi meni SCREEN.

7 Pritiskajte tipki ↓/↑ za izbiro PITCH, nato pritisnite tipko OK.

Na zaslonu se prikaže nastavitveni meni PITCH.

8 Pritiskajte tipko ↓/↑ tolikokrat, da izginejo vertikalni pasovi.

Če se preko vsega zaslona pojavijo horizontalni pasovi, nastavite PHASE z naslednjimi postopki.

10 Kliknite naprej »Next«.

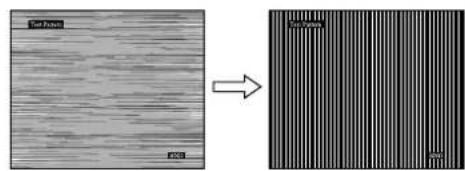

Testna mreža za pojav - PHASE.

11 Pritiskajte tipki ↓/↑ za izbiro PHASE, nato pritisnite tipko OK.

Na zaslonu se prikaže nastavitveni meni PHASE.

12 Pritiskajte tipki ↓/↑ tolikokrat, da dosežete minimalne horizontalne pasove.

Nastavljajte toliko časa, da dosežete minimalne horizontalne pasove.

14 Kliknite naprej »Next«.

Testna mreža za pojav - CENTER.

15 Pritiskajte tipki ↓/↑ za izbiro H CENTER ali V CENTER, nato pritisnite tipko OK.

Na zaslonu se prikaže nastavitveni meni H CENTER ali V CENTER.

16 Pritiskajte tipki ↓/↑ za izravnavo preizkusnega vzrorca zaslona na sredino.

17 Kliknite naprej »Next«.

Za izklop testnega vzorca kliknite konec- »End« ali izhod- »IZHOD«.

Če samodejni potek ne deluje:

1 Odprite funkcijo »moj računalnik« in z desno tipko na računalniški miški kliknite na ikono CD-ROM.

Pojdite na »Explorer« in odprite ikono CD-ROM.

2 Odprite [Utility] in potem izberite [WINDOWS].

3 Start [WIN_UTILITY.EXE].

Pojavi se preizkusni vzorec. Pojdite na korak 4.

Za uporabnike Macintosh

1 Odprite CD-ROM.

2 Odprite [Utility] in potem izberite [MAC].

3 Odprite [MAC UTILITY] in potem vklopite [MAC_CLASSIC_UTILITY] ali [MAC_OSX_UTILITY].

Pojavi se preizkusni vzorec. Pojdite na korak 4.

4 Pritisnite tipko MENU.

Na zaslonu se prikaže glavni meni.

5 Pritiskajte tipki ↓/↑ za izbiro ⚠ (SCREEN), nato pritisnite tipko OK.

Na zaslonu se pojavi meni SCREEN.

6 Pritiskajte tipki ↓/↑ za izbiro PHASE, nato pritisnite tipko OK.

Na zaslonu se prikaže nastavitveni meni PHASE.

7 Pritiskajte tipki ↓/↑ tolikokrat, da dosežete minimalne horizontalne pasove.

Nastavljajte toliko časa, da dosežete minimalne horizontalne pasove.

Če se preko vsega zaslona pojavijo navpični pasovi, nastavite (postavitev) - PITCH z naslednjimi postopki:

9 Pritiskajte tipki ↓/↑ za izbiro PITCH, nato pritisnite tipko OK.

Na zaslonu se prikaže nastavitveni meni PITCH.

10 Pritiskajte tipko ↓/↑ tolikokrat, da izginejo vertikalni pasovi.

13 Pritiskajte tipki ↓/↑ za izravnavo preizkusnega vzrorca zaslona na sredino.

14 Kliknite konec - »END« na zaslonu, za izklop preizkusnega vzorca.

MENU POSITION meni

Položaj menija na zaslonu lahko spremenite, će vam zastira sliko na zaslonu.

MENU POSITION 1280x1024/60Hz OK EX | MENU

1 Pritisnite tipko MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte tipki ↓/↑ za izbiro 📄 (MENU POSITION), nato pritisnite tipko OK.

Na zaslonu se pojavi meni MENU POSITION.

3 Pritiskajte tipki ↓/↑ za izbiro želenega položaja, nato pritisnite tipko OK.

Obstajajo trije položaji in sicer na vrhu, v sredini in na dnu zaslona.

INPUT SENSING meni

Ko izberete AUTO ON v INPUT SENSING meniju, monitor samodejno odkrije vhodni signal na vhodnih sponkah in samodejno spremeni vhod preden gre monitor v način varčevanja energije.

INPUT SENSING AUTO ON AUTO OFF 1280 x 1024 / 60 Hz OK EX I MENU

1 Pritisnite tipko MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte tipki ↓/↑ za izbiro → (INPUT SENSING), nato pritisnite tipko OK.

Na zaslonu se pojavi meni INPUT SENSING.

3 Pritiskajte tipki ↓/↑ za izbiro želenega modula, nato pritisnite tipko OK.

- AUTO ON: Če izbrana vhodna sponka nima vhodnega signala ali će izberete vhodno sponko z gumbom INPUT na monitorju in vhodna sponka nima signala, se na zaslonu pojavi sporočilo (strani 20) in monitor samodejno preveri vhodni signal na drugi vhodni sponki ter zamenja vhod. Pri zamenjavi vhoda, se izbrani vhodni terminal prikaže na zgornjem levem delu zaslona. Če ni vhodnega signala, se monitor samodejno preklopi v način varčevanja energije.

- AUTO OFF:Vhod se samodejno ne spremeni. Pritisnite tipko INPUT in spremenite vhod.

LANGUAGE meni

Lahko spremenite jezik, ki ga uporabljate v menijih ali sporočilih prikazanih na tem monitorju.

LANGUAGE ■ ENGLISH FRANÇATS DEUTSCH ESPAÑOL ITALIANO 1280x1024 / 60Hz

1 Pritisnite tipko MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte tipki ↓/↑ za izbiro 📄 (LANGUAGE), nato pritisnite tipko OK.

Na zaslonu se pojavi meni LANGUAGE.

3 Pritiskajte tipki ↓/↑ za izbiro jezkika, nato pritisnite tipko OK.

• ENGLISH: angleško
•FRANÇAIS: francosko
•DEUTSCH: nemško
•ESPAÑOL: špansko
•ITALIANO: italijansko
•NEDERLANDS: nizozemsko
•SVENSKA: švedsko
•РУССКИЙ: r u s k
- 日本語nsko
- 中文： k i t a j s k o

→← RESET meni (povrnitev nastavitev v prvotno stanje)

Nastavitve lahko povrnete v prvotno stanje.

OK CANCEL 1 28 0x 1 0 2 4/6 0 Hz

1 Pritisnite tipko MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte tipki ↓/↑ za izbiro → (RESET), nato pritisnite tipko OK.

Na zaslonu se pojavi meni RESET.

3 Pritiskajte tipki ↓/↑ za izbiro želenega modula, nato pritisnite tipko OK.

- OK: Za povrnitev vseh nastavitev v prvotno stanje. Upoštevajte, da se nastavitev LANGUAGE tem postopkom, ne povrne v prvotno stanje.

- CANCEL: Preklic povrnitve nastavitev v prvotno stanje in povratek v glavni meni.

MENU LOCK meni

Lahko zaklenete upravljanje tipk, tako da se zavarujete pred nezaželenim spremembam nastavitev.

MENU LOCK ON OFF 1 280x 1024/60Hz

1 Pritisnite tipko MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte tipki ↓/↑ za izbiro O _n (MENU LOCK), nato pritisnite tipko OK.

Na zaslonu se pojavi meni MENU LOCK.

3 Pritiskajte tipki ↓/↑ za izbiro ON ali OFF.

- ON: Delujeta samo stikalo ⏻ (tok) in tipka MENU. Če poizkusite kakšno drugo funkcijo, se na zaslonu prikaže ikona ON MENU LOCK nastavljeno na ON, se lahko izbere samo ta točka menija.

- OFF: MENU LOCK je nastavljeno na izklop-OFF.

Tehnične značilnosti

Nastavitev glasnosti

Z uporabo zvočnikov na monitorju ali slušalk, lahko poslušate zvok iz vašega računalnika ali druge avdio opreme, priključene preko vtičnic na avdio vhod monitorja.

Nastavitev glasnosti lahko izvedete v ločenem meniju »Volume«, ki ga izberete iz glavnega menija.

1 Pritiskajte tipki ↓/↑ in poiščite ustrezen meni.

2 Pritiskajte tipki ↓/↑ za nastavitev glasnosti.

Meni se samodejno izključi po 5 sekundah.

Opombe

- Glasnosti zvoka ne morete nastavljati, kadar je na zaslonu glavni meni.

- Zvok v zvočnikih in slušalkah se izklopi s preklopom monitorja v način varčevanja z energijo.

Funkcija varčevanja energije

Ta monitor izpolnjuje priporočila za varčevanje energije, določenih s strani VESA, ENERGY STAR, in NUTEK. Če je monitor priključen na računalnik ali video grafično kartico, ki ustreza DPMS (Display Power Management Standard) za analaogni vhod/DMPM in (DVI Digital Monitor Power Management) za digitalni vhod, potem bo monitor samodejno zmanjšal porabo energije, kot je prikazano spodaj.

SDM-G76X

Modul napajanja	Poraba energije ⏻ (tok) indikator
normalno delovanje	50 W (maks.) zelen
aktiven izklopljen* (globoko spanje)**	1,0 W (maks.) oranžen
napajanje izklopljeno	1,0 W (maks.) izklop

SDM-G96X

Modul napajanja	Poraba energije	+ (tok) indikator
normalno delovanje	53 W (maks.) zelen
aktiven izklopljen* (globoko spanje)**	1,0 W (maks.) oranžen
napajanje izklopljeno	1,0 W (maks.) izklop

* Ko vaš računalnik precide v način »aktivni izklop« se vhodni signal prekine in na zaslonu se pojavi NO INPUT SIGNAL. Po 5 sekundah se monitor vklopi v način varčevanja energije.

**Globoko spanje - »deep sleep« je varčevanje energije, definirano s strani - Environmental Protection Agency.

Funkcija samodejne nastavitve kakovosti slike (samo analogni RGB signal)

Ko monitor sprejme vhodni signal, samodejno nastavi položaj in ostrino slike (fazo/razločljivost) in zagotovi, da se na zaslonu pojavi jasna slika.

Tovarniška nastavitev

Ko monitor prejme vhodni signal, ga samodejno primerja s tovarniško nastavljenim, shranjenim v pomnilniku monitorja ter tako zagotovi visoko kakovost slike na sredini zaslona. Če vhodni signal ustreza tovarniško nastavljenemu, se slika z ustreznimi izhodiščnimi nastavitvami samodejno pojavi na zaslonu.

Vhodni signali ne ustrezajo tistim iz tovarniške nastavitve

Ko monitor sprejme vhodni signal, ki se ne ujema s tovarniško nastavljenimi načini, se aktivira funkcija samodejne nastavitve kakovosti slike tega monitorja in zagotovi, da se na zaslonu vedno pojavi jasna slika (v naslednjih frekvenčnih področjih monitorja):

Horizontalna frekvenca: 28–80 kHz

Vertikalna frekvenca: 56–75 Hz

Ko monitor prvič sprejme vhodne signale, ki ne ustrezajo tovarniško nastavljenim načinom, lahko monitor potrebuje več časa za prikaz slike na zaslonu kot običajno. Podatki za nastavitev so samodejno shranjeni v pomnilnik, tako da bo monitor naslednjič deloval na enak način, kot će monitor sprejme signal, ki ustreza tovarniško nastavljenem načinu.

Če ste ročno nastavili fazo, razločljivost in pozicije slike, medtem, ko je bil izbran OFF na AUTO ADJUST

Funkcija samodejne nastavitve kakovosti tega monitorja za nekatere vhodne signale ne izvede nastavitve položaja slike, faze in razločljivosti. V tem primeru lahko ročno nastavite te prilagoditve (strani 15). Če ročno nastavite te prilagoditve, se shranijo v pomnilniku kot uporabniški načini in se samodejno prikličejo, ko monitor sprejme enake vhodne signale.

Opombe

• Ko je aktivirana funkcija samodejne nastavitve kakovosti slike, deluje le stikalo ⏻ (tok).
• Slika lahko v tem času utripa, vendar to ni napaka. Enostavno, samo počakajte nekaj trenutkov, da se izvedejo nastavitve.

Odpravljanje napak

Preden vzpostavite stik s tehnično pomočjo, si oglejte to poglavje.

Sporočila na zaslonu

V primeru težav z vhodnim signalom, se na zaslonu prikaže eno od naslednjih sporočil. Za rešitev problema glej »Simptomi težav in njihovo odpravljanje« na strani 21.

Če se na zaslonu prikaže OUT OF RANGE

to pomeni, specifikacija monitorja ne podpira vhodnega signala. Preverite naslednje elemente.

Primer

INFORMATION OUT OF RANGE INPUT1:DVI-D xxxx.xkHz/xxxxz

Če se prikaže »xxx.x kHz/xxx Hz«

to pomeni, da specifikacija monitorja ne podpira niti horizontalne niti vertikalne frekvence. Slike prikazujejo horizontalne in vertikalne frekvence trenutnega vhodnega signala.

Če se pojavi »RESOLUTION > 1.280 × 1.024«

To pomeni, da monitor ne podpira te resolucije s podatki (1.280 × 1.024 ali manj).

Če se na zaslonu prikaže NO INPUT SIGNAL

to pomeni, da na vhodu ni signala.

Primer

INFORMATION NO INPUT SIGNAL INPUT1:DVI-D GO TO POWER SAVE

GO TO POWER SAVE

Monitor bo v ca. 5 sekund po prikazu sporočila vstopil v stanje varčevanje energije.

Če se na zaslonu pojavi CABLE DISCONNECTED

To pomeni, da je bil kabel odstranjen.

Primer

Monitor bo v ca. 45 s po prikazu sporočila vstopil v stanje varčevanje energije.

Simptomi težav in njihovo odpravljanje

Če problem povzroči priključeni računalnik ali druga oprema, poglejte v ustrezna navodila za to opremo.

Simptom Preverite naslednje elemente
Ni slike
Če indikator ⏻ (tok) ne sveti po priključitvi kabla,Če indikator ⏻ (tok) ne sveti po pritisku na stikalo,	Preverite, ali je napajalni kabel priključen pravilno.
Če se na zaslonu pojavi »CABLE DISCONNECTED«,	Preverite, će je video kabel pravilno priključen in će so vsi konektorji trdno v svojih vtičnicah (strani 8).Preverite, da čepki vhodnega video konektorja niso zviti ali stlačeni.Preverite, da je nastavitev izbire vhoda pravilna (strani 10).Priključen je video kabel, ki ni bil dobavljen v naši pošiljki. Če priključite kabel, ki ga nismo dobavili mi, se lahko na zaslonu pojavi sporočilo »CABLE DISCONNECTED«, še preden monitor vstopi v način varčevanje energije. To ni napaka v dclovanju.
Če se na zaslonu pojavi napis »NO INPUT SIGNAL« ali indikator ⏻ (napajanja) sveti oranžno,	Preverite, će je video kabel pravilno priključen in će so vsi konektorji trdno v svojih vtičnicah (strani 8).Preverite, da čepki vhodnega video konektorja niso zviti ali stlačeni.Preverite, da je nastavitev izbire vhoda pravilna (strani 10).■ Probleme povzroča priključeni računalnik ali druga oprema in ne monitorRačunalnik je v načinu varčevanje energije. Pritisnite katerokoli tipko na tipkovnici ali premaknite miško.Preverite, da je grafična kartica pravilno vstavljena v računalnik.Posodobite gonilnik vaše grafične kartice na najnovejšega. Ali pa uskladite verzijo vaše grafične kartice s trenutnim OS.Pri uporabi prenosnega računalnika nastavite izhod vašega računalnika na video (za podrobnosti o nastavitvi video kontaktirajte proizvajalca računalnika).Preverite, da je računalnik vklopljen.Ponovno zaženite računalnik.
Če se na zaslonu prikaže »OUT OF RANGE«,	■ Probleme povzroča priključeni računalnik ali druga oprema in ne monitorPreverite, ali je frekvenčno področje znotraj frekvenčnega področja monitorja. Če ste nadomestili stari monitor s tem monitorjem, ponovno priključite stari monitor in nastavite računalniško grafično kartico v naslednjih obsegih: Horizontalno: 28–80 kHz (analogni RGB), 28–64 kHz (digitalni RGB)Vertikalno: 56–75 Hz (analogni RGB), 60 Hz (digitalni RGB)Resolucija: 1.280 × 1.024 ali manjZaženite vaš OS v varnem načinu ter po nastavitvi ločljivosti ponovno zaženite računalnik. Nastavitve varnega načina se razlikujcjo glede na vaš OS. Za dodatne informacije se obrnite na proizvajalca računalnika.
Če uporabljate Windows in ste nadomestili stari monitor s tem monitorjem,	Če ste stari monitor nadomestili s tem monitorjem, priključite stari monitor in naredite naslednje. Izberite »SONY« s seznama »proizvajalcev« in izberite »SDM-G76X« ali »SDM-G96X« s seznama »modeli« v Windows orodni vrstici za izbiro naprav. Če se ime modela tega monitorja ne pojavi na seznamu »Models«, poskusite »Plug&Play«.
Če uporabljate sistem Macintosh,	Če uporabljate Macintosh adapter (ni dobavljen), preverite, da sta Macintosh adapter in kabel za video signal pravilno priključena.
Slika migeta, se odbija, niha ali je popačena	Nastavite razločljivost in fazo (samo analogni RGB signal) (strani 15).Poskusite vklopiti monitor v drugo omrežno vtičnico, po možnosti v drugem tokokrogu.Probleme povzroča priključeni računalnik ali druga oprema in ne monitorPoglejte v priročnik vaše grafične kartice, kako je potrebno nastaviti monitor.Potrdite, da monitor podpira grafični način (VESA, Macintosh 19" Color itd.) in frekvenco izhodnega signala. Tudi èe je frekvenca v pravilnem področju, imajo nekatere grafične kartice preozek sinhronizacijski impulz, da bi pravilno sinhroniziral monitor.Nastavite osveževanje računalnika (vertikalno frekvenco) tako, da dobite najboljšo možno sliko.
Slika ni ostra • Nastavite osvetlitev in kontrast (strani 12).	Nastavite razločljivost in fazo (samo analogni RGB signal) (strani 15).
	Probleme povzroča priključeni računalnik ali druga oprema in ne monitorNastavite resolucijo SXGA ( 1.280 × 1.024 ) na vašem računalniku.
Slika ima sence	Odstranite kabelske podaljške za video kable in/ali video stikalne omarice.Preverite, ali so vsi konektorji trdno v svojih vtičnicah.
Slika ni na sredini ali ni prave velikosti (samo za analogne RGB signale)	Nastavite razločljivost in fazo (strani 15).Nastavite položaj slike (strani 15). Upoštevajte, da nekateri video načini ne zapolnijo zaslona do vogalov.
Slika je premajhna	Probleme povzroča priključeni računalnik ali druga oprema in ne monitorNastavite resolucijo SXGA ( 1.280 × 1.024 ) na vašem računalniku.
Slika je temna • Nastavite osvetlitev (strani 12).	Nastavite osvetlitev ozadja (strani 12).Monitor potrebuje po vklopu nekaj minut, da zaslon postane svetel.
Na zaslonu je viđen valovit ali elipsasti vzorec	Nastavite razločljivost in fazo (samo analogni RGB signal) (strani 15).
Barva ni enotna	Nastavite razločljivost in fazo (samo analogni RGB signal) (strani 15).
Bela barva ne izgleda belo	Nastavite toploto barve (strani 13).
Gumbi monitorja ne delujejo (Oa pojavi na zaslonu)	Če je gumb MENU LOCK nastavljen na ON, ga izključite OFF (strani 18).
Monitor se po določenem času izključi	Probleme povzroča priključeni računalnik ali druga oprema in ne monitorNastavite način varčevanje energije računalnika na izklop.
Na zaslonu prikazana resolucija je nepravilna	V odvisnosti od nastavitev na grafični kartici, se razločljivost prikazana na meniju nujno ne ujema s tisto, ki je nastavljena na računalniku.

Če ne morete odpraviti težave, pokličite pooblaščenega prodajalca Sony opreme in mu posredujte naslednje informacije:

• Naziv modela: SDM-G76X or SDM-G96X
• Serijska številka
• Natančen opis težave
• Datum nakupa
• Naziv in tehnični podatki vašega računalnika in grafične kartice

Tehnični podatki

SDM-G76X

LCD panel Vrsta panela: a-Si TFT z aktivno

matrico

Oblika vhodnega signala Delovna frekvenca RGB*

Horizontalna: 28–80 kHz (analogni

RGB)

28–64 kHz (digitalni

RGB)

Vertikalna: 56–75 Hz (analogni

RGB)

60 Hz (digitalni

RGB)

Resolucija Horizontalna: največ 1.280 točk

Vertikalna: največ 1.024 vrstic

Nivo vhodnega signala Analogni RGB video signal

0,7 Vp-p, 75 Ω, pozitiven

SYNC signal

TTL nivo, 2,2 kΩ,

pozitiven ali negativen

(Ločen horizontalen in

vertikalen)

Digitalni RGB (DVI) signal:

TMDS (enojna povezava)

Audio vhod Stereo mini-vtikač, 0,5 Vrms

Zvočnik, izhod 2 W × 2

Slušalke-vtikač stereo mini-vtikač

Zahteve za priključitev električnega toka

Dimenzije (širina/višina/globina)

Zaslon (pokončen):

približno.

383,5×404,5×163 mm

(15 1/8 × 16 × 6 1/2 inches)

Masa približno. 5,5 kg (12 lb 2 oz)

Plug & Play DDC2B

Dodatki Glej stran 8.

SDM-G96X

LCD panel Vrsta panela: a-Si TFT z aktivno

matrico

Oblika vhodnega signala Delovna frekvenca RGB*

Horizontalna: 28–80približno. kHz

(analogni RGB)

28–64 kHz (digitalni

RGB)

Vertikalna: 56–75 Hz (analogni

RGB)

60 Hz (digitalni

RGB)

Resolucija Horizontalna: največ 1.280 točk

Vertikalna: največ 1.024 vrstic

Nivo vhodnega signala Analogni RGB video signal

0,7 Vp-p, 75 Ω, pozitiven

SYNC signal

TTL nivo, 2,2 kΩ,

pozitiven ali negativen

(Ločen horizontalen in

vertikalen)

Digitalni RGB (DVI) signal:

TMDS (enojna povezava)

Audio vhod Stereo mini-vtikač, 0,5 Vrms

Zvočnik, izhod 2 W × 2

Slušalke-vtikač stereo mini-vtikač

Zahteve za priključitev električnega toka

Dimenzije (širina/višina/globina)

Zaslon (pokončen):

približno.

422.5 × 435.5 × 163 mm

(16^3/4× 17^1/4× 6^1/2 inches)

Masa približno. 6 kg (13 lb 3

5/8 oz)

Plug & Play DDC2B

Dodatki Glej stran 8.

* Priporočeni horizontalni in vertikalni časovni pogoji

• Sirina horizontalnega delovnega signala mora biti večja od 4,8% skupnega horizontalnega časa ali 0,8 μs, kar koli je daljše.
  • Horizontalna širina brisanja naj bo več kot 2,5 μs.
• Vertikalna širina brisanja naj bo več kot 450 µs.

Oblikovanje in tehnični podatki so predmet sprememb brez obvestila.

TFT LCD Color Computer Display
