MANUALE UTENTE SDMG76X SONY

Istruzioni per l'uso ____(IT)

SDM-G76X

SDM-G96X

Owner's Record

Identificazione delle parti e dei comandi. 6

Installazione ....8

Punto 1: Uso del supporto....8

Punto 2: Collegamento del display al computer .....8

Punto 3: Collegamento del cavo di alimentazione. ..... 9

Punto 4: Fissaggio dei cavi ..... 9

Punto 5: Accensione del monitor e del computer .....9

Regolazione dell'inclinazione .... 10

Sezione del segnale di ingresso (tasto INPUT) ..... 10

Personalizzazione del monitor .....11

Modalità di spostamento all'interno del menu. 11

Impostazione di MODO (MODO IMMAGINE)....11

Menu IMMAGINE 12

Menu AUDIO 14

Menu SCHERMO (solo segnale RGB analogico) ..... 15

Menu POSIZIONE MENU 17

Menu RILEV INGRESSO 17

A Menu LANGUAGE 17

→← Menu RIPRISTINO (ripristino alle impostazioni predefinite) . . . 18

Menu BLOCCO MENU 18

Funzionalità tecniche .....18

Controllo del volume 18

Funzione di risparmio energetico 19

Funzione di regolazione automatica della qualità dell'immagine

(solo segnale RGB analogico) 19

Guida alla soluzione dei problemi .....20

Messaggi a schermo....20

Sintomi e soluzioni dei problemi 21

Caratteristiche tecniche .....23

• Macintosh è un marchio di fabbrica concesso in licenza ad Apple Computer, Inc., registrato negli Stati Uniti e in altri paesi.
• Windows ^® è un marchio di fabbrica registrato di Microsoft Corporation negli Stati Uniti e in altri paesi.
• VESA e DDC ^TM sono marchi di fabbrica di Video Electronics Standards Association.
• ENERGY STAR® è un marchio registrato negli Stati Uniti.
• Adobe e Acrobat sono marchi di fabbrica di Adobe Systems Incorporated.
• Tutti gli altri nomi di prodotti citati nel presente manuale potrebbero essere marchi di fabbrica o marchi di fabbrica registrati delle rispettive società.
• Inoltre, “TM” e “®” non vengono sempre citati nel presente manuale.

Precauzioni

Avvertimento sui collegamenti dell'alimentazione

- Utilizzare il cavo di alimentazione in dotazione. In caso contrario, assicurarsi che il cavo utilizzato sia compatibile con la tensione operativa locale.

Per gli utenti negli Stati Uniti

Se non viene utilizzato il cavo adeguato, il monitor non sarà conforme agli standard FCC.

Per gli utenti nel Regno Unito

Se il monitor viene utilizzato nel Regno Unito, utilizzare il cavo di alimentazione appropriato per il Regno Unito.

Esempio di tipi di spina

L'apparecchio deve essere installato vicino ad una presa facilmente accessibile.

Installazione

Non installare né lasciare il monitor:

- in luoghi soggetti a temperature eccessivamente elevate, ad esempio in prossimità di radiatori, condotti d'aria calda o alla luce solare diretta. L'esposizione del monitor a temperature elevate, come in prossimità di condotti d'aria calda o all'interno di un'auto parcheggiata al sole, potrebbe causare la deformazione del rivestimento del monitor o problemi di funzionamento.

- in luoghi soggetti a scosse o vibrazioni meccaniche.

- in prossimità di apparecchiature che generano forti campi magnetici, quali televisori o altri apparecchi a uso domestico.

- in luoghi soggetti a sporco, polvere o sabbia eccessivi, ad esempio in prossimità di finestre aperte o di uscite. Se il display viene installato temporaneamente in un luogo aperto, assicurarsi di prendere le adeguate precauzioni contro sporco e polvere. Diversamente, è possibile che si verifichino problemi di funzionamento irreparabili.

Non toccare le ventole dell'aria nella parte superiore del retro del display, dal momento che si surriscaldano.

Collocare questa unità su una superficie piana. Non collocarla su una superficie irregolare come il bordo di un tavolo. Se una parte dell'unità fuoriesce da tale superficie, potrebbe cadere e procurare danni alle cose o lesioni alle persone.

Ventilazione

Le aperture nelle parti superiori e inferiori garantiscono la ventilazione necessaria. Per un utilizzo affidabile del dispositivo e per proteggerlo dal surriscaldamento, le aperture non devono mai essere ostruite o coperte.

Le aperture per la ventilazione non devono essere ostruite con oggetti quali quotidiani, tovaglie, tende e così via.

Manutenzione dello schermo LCD

• Non lasciare lo schermo LCD rivolto verso il sole poiché potrebbe venire danneggiato. Prendere le dovute precauzioni se il monitor viene posizionato in prossimità di una finestra.
• Non esercitare alcuna pressione sullo schermo LCD né graffiarlo. Non collocare oggetti pesanti sullo schermo LCD. Questa azione potrebbe causare la perdita di uniformità dello schermo e il malfunzionamento del pannello LCD.
• Se il monitor viene utilizzato in un luogo freddo, è possibile che sullo schermo appaia un'immagine residua. Non si tratta di un problema di funzionamento. Lo schermo torna alle condizioni normali non appena la temperatura raggiunge un livello di utilizzo normale.
• Se un fermo immagine viene visualizzato per un periodo prolungato, potrebbe apparire momentaneamente un'immagine residua. Questa immagine sparirà in poco tempo.
• Durante il funzionamento, il pannello LCD si scalda. Non si tratta di un problema di funzionamento.

Informazioni sui diffusori stereo integrati

• Non rimuovere le viti presenti sul retro dei diffusori onde evitare anomalie di funzionamento.
• Tenere lontano dall'apertura dei diffusori apparecchi di registrazione, nastri magnetici e dischi floppy, in quanto i diffusori generano un campo magnetico. Questo campo magnetico può influire sui dati memorizzati su nastri e dischi magnetici.

Nota sullo schermo LCD (display a cristalli liquidi)

Lo schermo LCD è il risultato di una tecnologia ad alta precisione. Tuttavia, è possibile che presenti costantemente piccoli punti neri o luminosi (rossi, blu o verdi) o strisce colorate irregolari o fenomeni di luminosità. Non si tratta di un problema di funzionamento.

(Punti effettivi: oltre 99,99%)

Manutenzione

• Prima di pulire il monitor, assicurarsi di scollegare il cavo di alimentazione dalla presa di rete.
• Per pulire lo schermo LCD, utilizzare un panno morbido. Se viene utilizzata una soluzione detergente per vetri, assicurarsi che non contenga soluzioni antistatiche o additivi simili onde evitare di graffiare il rivestimento dello schermo LCD.
• Per pulire il rivestimento, il pannello e i comandi, utilizzare un panno morbido leggermente inumidito con una soluzione detergente neutra. Non utilizzare alcun tipo di polvere o spugnetta abrasiva né solventi come alcool o benzene.
• Non strofinare, premere o tamburellare sulla superficie dello schermo LCD con oggetti abrasivi o appuntiti come una penna a sfera o un cacciavite. Questo tipo di contatto può graffiare il cinescopio a colori.
• Si noti che i materiali impiegati e il rivestimento dello schermo LCD potrebbero deteriorarsi se il monitor viene esposto a solventi volatili quali gli insetticidi o se rimane in contatto a lungo con gomma o materiali in vinile.
• Se il personale addetto alla manutenzione sostituisce alcune parti durante la riparazione, le parti sostituite potrebbero essere trattenute.

Trasporto

• Per trasportare il monitor, scollegare da esso tutti i cavi e afferrarlo saldamente con entrambe le mani. Se il monitor cade, si potrebbero causare ferite alle persone o danni al monitor stesso.
• Per trasportare il monitor o inviarlo in riparazione, utilizzare il materiale di imballaggio originale.

Installazione a parete o su un supporto di montaggio

Per installare lo schermo a parete o su un supporto di montaggio è opportuno rivolgersi a personale qualificato.

Smaltimento del monitor

• Non smaltire il monitor insieme ai normali rifiuti domestici.
• Il tubo a fluorescenza utilizzato per questo monitor contiene mercurio. Lo smaltimento del monitor deve quindi essere effettuato in conformità alle norme sanitarie locali.

Per gli utenti negli Stati Uniti

Il presente prodotto contiene mercurio. Lo smaltimento del presente prodotto, se venduto negli Stati Uniti d'America, potrebbe essere soggetto a regolamentazione. Per ulteriori informazioni su smaltimento o riciclaggio, contattare gli enti locali o il consorzio Electronics Industries Alliance (http://www.eiae.org).

Identificazione delle parti e dei comandi

Per ulteriori informazioni, consultare le pagine indicate tra parentesi.

L'interruttore ⏻ (alimentazione) e i tasti di controllo si trovano nella parte anteriore destra del lato inferiore del monitor.

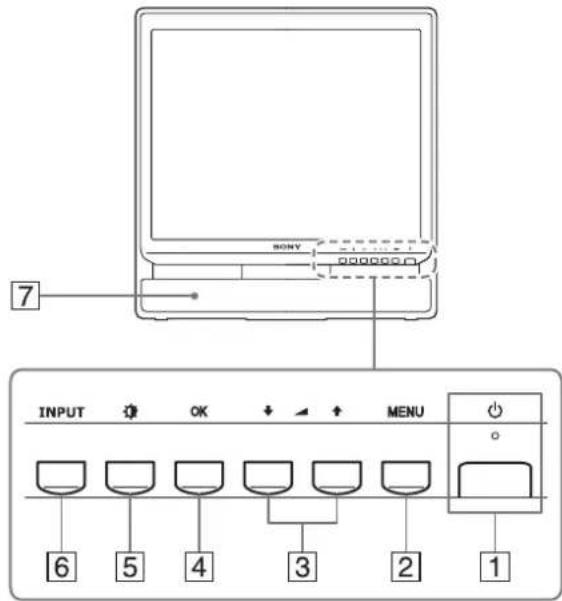

Parte anteriore del display

SONY 7 INPUT OK ↓ ↑ MENU 6 5 4 3 2 1

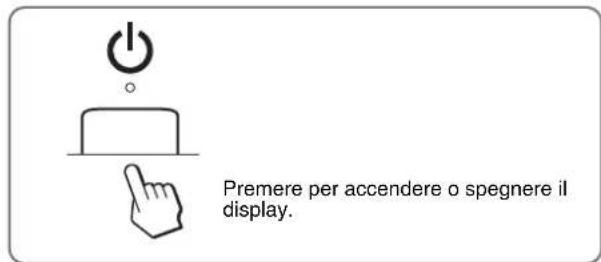

1 Interruttore e indicatore di accensione ⏻ (alimentazione) (pagine 9, 19)

Per attivare o disattivare il display, premere l'interruttore ⏻ (alimentazione) verso l'alto.

L'indicatore di accensione si illumina in verde all'accensione del display e in arancione quando il monitor si trova nel modo di risparmio energetico.

Premere per accendere o spegnere il display.

②Tasto MENU (pagina 11)

Questo tasto consente di visualizzare o di chiudere il menu principale.

È inoltre possibile attivare la funzione DDC/CI tenendo premuto questo tasto per più di 8 secondi.

3 Tasti ↓/↑ e ▲ (controllo volume) (pagina 11, 18)

Questi tasti sono utilizzati per la selezione delle voci di menu e per le regolazioni; permettono inoltre di visualizzare il menu "Volume" per il controllo del volume.

4 Tasto OK (pagina 11)

Utilizzare questo tasto per selezionare una voce o per eseguire le impostazioni del menu.

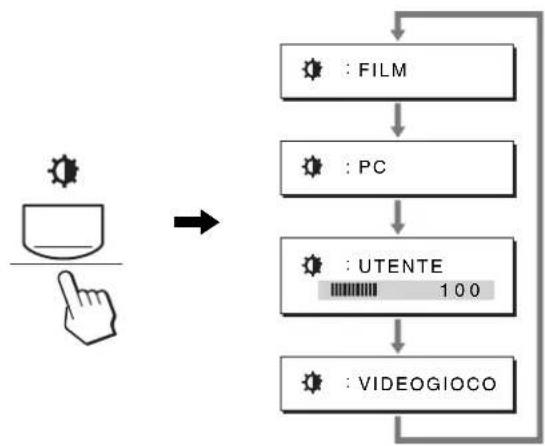

5 Tasto (MODO IMMAGINE) (pagina 11)

Utilizzare questo tasto per effettuare le regolazioni di MODO IMMAGINE.

6 Tasto INPUT (pagina 10)

Utilizzare questo tasto per selezionare il segnale di ingresso video tra INGRESSO1 e INGRESSO2 quando due computer sono collegati al monitor.

7 Diffusori stereo (pagina 18)

I diffusori emettono i segnali audio sotto forma di suoni.

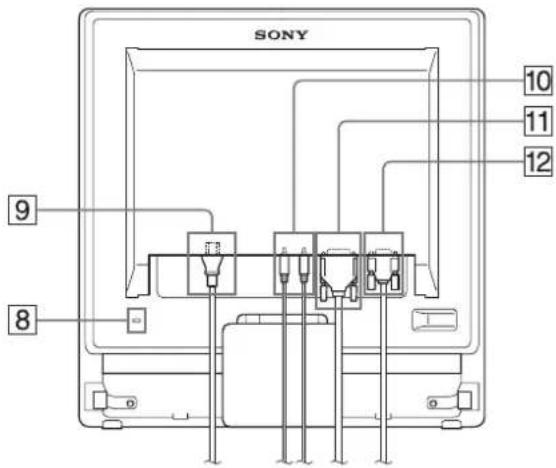

Parte posteriore del display

SONY 10 11 12 9 8

Vista laterale del display LCD

Utilizzare il foro di protezione con il sistema di sicurezza Micro Saver Security System Kensington. Micro Saver Security System è un marchio di fabbrica di Kensington.

9 Connettore AC IN (pagina 9)

Collegare il cavo di alimentazione (in dotazione).

10 Ingresso audio per INGRESSO1/2 (pagina 8)

Consente l'ingresso dei segnali audio se viene collegato all'uscita audio di un computer o di altri apparecchi audio collegati a INGRESSO1/INGRESSO2.

11 Connettore di ingresso DVI-D (RGB digitale) per INGRESSO1 (pagina 8)

Questo connettore trasmette i segnali video RGB digitali conformi allo standard DVI Rev.1.0.

12 Connettore di ingresso HD15 (RGB analogico) per INGRESSO2 (pagina 8)

Tramite questo connettore vengono immessi i segnali video RGB analogici (0,7 Vp-p, positivo) e i segnali SYNC.

13 Presa per cuffie (pagina 18)

Consente l'uscita dei segnali audio sulle cuffie.

Installazione

Prima di utilizzare il monitor, controllare che nella confezione siano contenuti i seguenti articoli:

• Display LCD
  • Cavo di alimentazione
  • Cavo del segnale video HD15-HD15 (RGB analogico)
  • Cavo del segnale video DVI-D (RGB digitale)
  • Cavo audio (mini-spinotto stereo)
• Fermaglio per cavi
• CD-ROM (software di utilità per Windows/Macintosh, istruzioni per l'uso e così via)
• Garanzia
• Guida all'installazione rapida

Punto 1:Uso del supporto

■ Uso del supporto in dotazione

Aprire il supporto.

Il supporto è piegato in fabbrica. Fare attenzione a non posizionare il display in posizione verticale con il supporto. In caso contrario, esso potrebbe ribaltarsi.

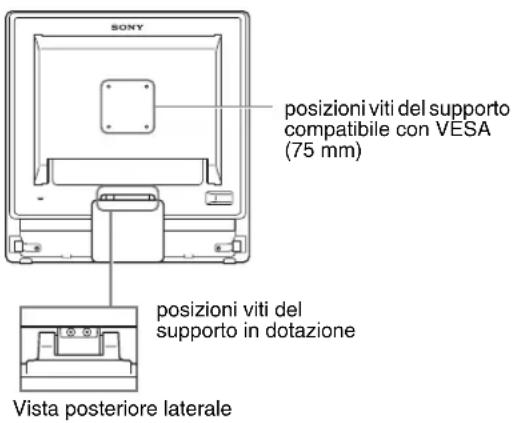

■ Uso del supporto compatibile con VESA

Se si utilizza un supporto o un braccio di montaggio compatibile con VESA non in dotazione, utilizzare le viti compatibili con VESA per collegarlo.

SONY posizioni viti del supporto compatibile con VESA (75 mm) posizioni viti del supporto in dotazione Vista posteriore laterale

Il display può essere utilizzato con o senza il supporto in dotazione.

Punto 2: Collegamento del display al computer

Prima di effettuare i collegamenti, spegnere il monitor e il computer.

Note

• Non toccare i piedini del connettore del cavo del segnale video onde evitare di piegarli.
• Controllare l'allineamento del connettore HD15 onde evitare il piegamento dei piedini del connettore del cavo del segnale video.

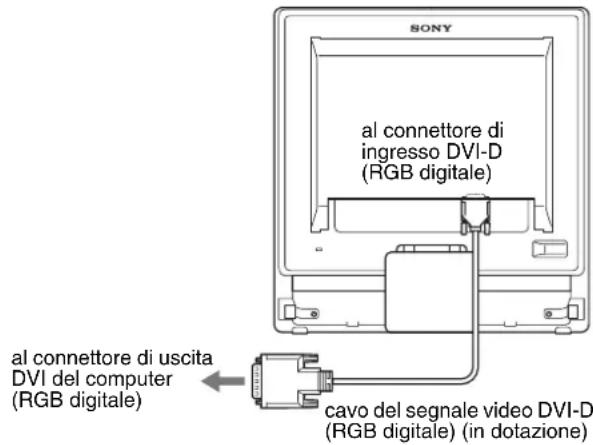

■ Collegamento a un computer dotato di connettore di uscita DVI (RGB digitale)

Utilizzando il cavo del segnale video DVI-D (RGB digitale) in dotazione, collegare il computer al connettore di ingresso DVI-D (RGB digitale) del monitor.

SONY al connettore di ingresso DVI-D (RGB digitale) al connettore di uscita DVI del computer (RGB digitale) cavo del segnale video DVI-D (RGB digitale) (in dotazione)

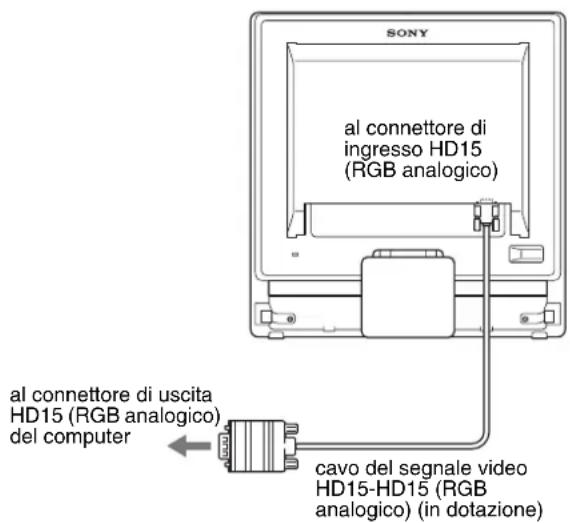

■ Collegamento a un computer dotato di connettore di uscita HD15 (RGB analogico)

Utilizzando il cavo del segnale video HD15-HD15 (RGB analogico) in dotazione, collegare il computer al connettore di ingresso HD15 del monitor (RGB analogico).

SONY al connettore di ingresso HD15 (RGB analogico) al connettore di uscita HD15 (RGB analogico) del computer cavo del segnale video HD15-HD15 (RGB analogico) (in dotazione)

■ Collegamento del cavo audio

Collegare il cavo audio in dotazione all'ingresso audio corrispondente sul monitor.

Utilizzando i diffusori del monitor o le cuffie è possibile ascoltare l'audio proveniente dal computer o da altri apparecchi audio collegati agli ingressi audio del monitor.

Per ulteriori informazioni, vedere "Controllo del volume" a pagina 18.

SONY all'ingresso audio all'uscita audio del computer o di altri apparecchi audio cavo audio (in dotazione)

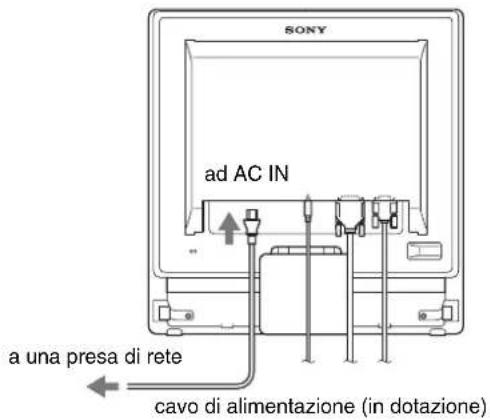

Punto 3: Collegamento del cavo di alimentazione

Con il monitor e il computer spenti, collegare il cavo di alimentazione prima al monitor, quindi ad una presa di rete.

SONY ad AC IN a una presa di rete cavo di alimentazione (in dotazione)

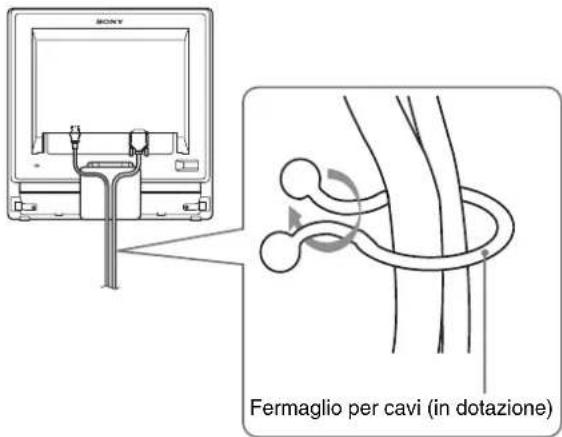

Punto 4: Fissaggio dei cavi

1 Avvolgere cavi e fili.

Utilizzando il fermaglio per cavi in dotazione, avvolgere i cavi e i fili.

Fermaglio per cavi (in dotazione)

Questa illustrazione si riferisce alla parte posteriore del monitor SDM-G76X. Lo stesso vale per gli altri modelli.

Punto 5: Accensione del monitor e del computer

Premere l'interruttore ⏻ (alimentazione).

L'indicatore ⏻ (alimentazione) del monitor si illumina in verde.

Accendere il computer.

L'installazione del monitor è completata. Se necessario, utilizzare i comandi del monitor per regolare l'immagine.

- Se sullo schermo non appare alcuna immagine

Verificare che il cavo di alimentazione e il cavo del segnale video siano collegati in modo corretto.

- Se sullo schermo appare il messaggio NO SEGNALE IN INGRESSO:

Il computer si trova nel modo di risparmio energetico. Premere un tasto qualsiasi sulla tastiera o spostare il mouse.

- Se sullo schermo appare il messaggio CAVO SCOLLEGATO:

Verificare che il cavo del segnale video sia collegato correttamente.

- Se sullo schermo appare il messaggio FUORI GAMMA:

Collegare di nuovo il monitor utilizzato in precedenza. Quindi, regolare la scheda grafica del computer come indicato di seguito.

	RGB analogico RGB digitale
Frequenza orizzontale	28–80 kHz 28–64 kHz
Frequenza verticale	56–75 Hz 60 Hz
Risoluzione	1.280 × 1.024 o inferiore	1.280 × 1.024 o inferiore

Per ulteriori informazioni sui messaggi a schermo, vedere "Sintomi e soluzioni dei problemi" a pagina 21.

Non sono richiesti driver specifici

Il monitor supporta lo standard Plug & Play "DDC" e rileva automaticamente tutte le informazioni video. Non è richiesta l'installazione di driver specifici sul computer.

Alla prima accensione del computer dopo il collegamento del monitor, è possibile che venga visualizzata la procedura guidata di configurazione. In tal caso, seguire le istruzioni a schermo. Viene selezionato automaticamente il monitor Plug & Play in modo che sia possibile utilizzarlo.

La frequenza verticale passa a 60 Hz.

Poiché un eventuale sfarfallio dell'immagine non indica problemi di funzionamento del monitor, è possibile procedere all'utilizzo. Non è necessario impostare la frequenza verticale su particolari valori elevati.

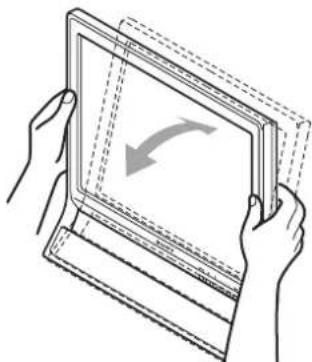

Regolazione dell'inclinazione

È possibile regolare questo display entro i valori di angolazione indicati di seguito.

Afferrare i lati inferiori del pannello LCD, quindi regolare l'inclinazione dello schermo.

Utilizzo ottimale del display

Questo display è stato progettato in modo da poter ottenere una posizione visiva ottimale. Regolare l'angolazione visiva del display in base all'altezza della scrivania e della sedia e in modo da non avere il riflesso della luce direttamente negli occhi.

Nota

Quando si regola l'inclinazione dello schermo, accertarsi di non far cadere lo schermo dalla scrivania.

Selezione del segnale di ingresso (tasto INPUT)

Premere il tasto INPUT.

Ad ogni pressione di questo tasto, il segnale di ingresso cambia.

INPUT

Messaggio a schermo (visualizzato per circa 5 secondi nell'angolo superiore sinistro)

Configurazione del segnale di ingresso

INGRESSO1 : DVI-D Connettore di ingresso DVI-D (RGB digitale) per INGRESSO1

INGRESSO2 : HD15 Connettore di ingresso HD15 (RGB analogico) per INGRESSO2

Personalizzazione del monitor

Prima di procedere alle regolazioni

Collegare il monitor e il computer, quindi accenderli. Per ottenere i migliori risultati, attendere almeno 30 minuti prima di effettuare le regolazioni.

Tramite il menu a schermo è possibile effettuare numerose regolazioni.

Modalità di spostamento all'interno del menu

■ Utilizzo dei tasti MENU, ↓/↑ e OK

1 Visualizzare il menu principale.

Per visualizzare il menu principale, premere il tasto MENU.

2 Selezionare il menu che si desidera regolare.

Premere i tasti ↓/↑ per visualizzare il menu desiderato. Per selezionare la voce di menu, premere OK.

Per effettuare le regolazioni, premere i tasti ↓/↑, quindi premere il tasto OK. Quando viene premuto il tasto OK, l'impostazione viene memorizzata, quindi l'apparecchio torna al menu precedente.

Per tornare alla visualizzazione normale, premere una volta il tasto MENU. Se non viene premuto alcun tasto, il menu si chiude automaticamente dopo circa 45 secondi.

Impostazione di MODO (MODO IMMAGINE)

Premere più volte il tasto 📋 nell'angolo inferiore destro del monitor per selezionare MODO, scegliendo tra FILM → PC → UTENTE → VIDEOGIOCO.

Premere più volte il tasto

L'impostazione predefinita di MODO è FILM. Premendo ancora una volta il tasto viene visualizzato FILM (l'impostazione predefinita); alla successiva pressione viene visualizzato PC.

Ad ogni pressione del tasto ⚙ modo cambia come indicato di seguito.

Ogni modo viene visualizzato sullo schermo e l'impostazione MODO viene modificata. Il menu scompare automaticamente dopo 5 secondi circa.

Se è selezionato UTENTE, è possibile regolare il livello di retroilluminazione premendo i tasti ↓/↑ o selezionando RETROILLUMINAZ dal MENU.

Nota

La qualità dell'immagine può essere regolata per ogni modo.

■ Ripristino delle regolazioni

Le regolazioni possono essere ripristinate con il menu RIPRISTINO. Vedere a pagina 18 per ulteriori informazioni sul ripristino delle regolazioni.

■ Controllo del monitor dal computer

Tenere premuto il tasto MENU per almeno 5 secondi. Viene visualizzato un messaggio a schermo che indica l'impostazione corrente. Dopo 3 secondi, l'impostazione DDC/CI viene attivata o disattivata, come mostrato di seguito.

Messaggi a schermo (visualizzati per qualche istante)
DDC-CI: Sì (impostazione predefinita)	Consente il controllo delle impostazioni di menu dal computer.
DDC-CI: NO Non consente	il controllo delle impostazioni di menu dal computer.

Nota

La funzione può essere utilizzata solo su computer che supportano la funzione DDC/CI (Display Data Channel Command Interface).

Menu IMMAGINE

Il menu IMMAGINE consente di regolare le seguenti voci.

• MODO
(VIDEOGIOCO/FILM/PC/UTENTE)
• RETROILLUMINAZ |
- CONTRASTO
• LUMINOSITÀ
• COLORE
• GAMMA γ
• NITIDEZZA
- AZZERA MODO

IMMAGINE FILM 100: 70: 50: 1280 1024 60Hz x EX I IMMU

■ Menu MODO

È possibile selezionare la luminosità dello schermo più adatta.
Le impostazioni di IMMAGINE possono essere configurate per ogni modo.
L'impostazione modificata viene automaticamente applicata ad ogni ingresso (INGRESSO1/INGRESSO2).

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare 📄 (IMMAGINE), quindi premere il tasto OK.

Sullo schermo appare il menu IMMAGINE.

3 Premere i tasti ↓/↑ per selezionare FILM, quindi premere il tasto OK.

Sullo schermo appare il menu MODO.

MODO VIDEOGIO CO FILM PC UTENTE 1280x 1024/60Hz

4 Premere i tasti ↓/↑ per selezionare il modo desiderato, quindi premere il tasto OK.

L'impostazione predefinita è FILM.

• VIDEOGIOCO: Immagine luminosa.
• FILM: Immagine nitida con forte contrasto.
• PC: Immagine attenuata.
- UTENTE: Immagine con luminosità limitata.

Nota

La qualità dell'immagine può essere regolata per ogni modo.

■ Regolazione della retroilluminazione (RETROILLUMINAZ)

Se lo schermo è eccessivamente luminoso, regolare la retroilluminazione per renderne più chiara la visibilità.

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare 📂MMAGINE), quindi premere il tasto OK.

Il menu IMMAGINE viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare |☐ (RETROILLUMINAZ), quindi premere il tasto OK. Il menu RETROILLUMINAZ viene visualizzato sullo schermo.
4 Premere i tasti ↓/↑ per regolare il livello della retroilluminazione, quindi premere il tasto OK.

■ Regolazione del contrasto (CONTRASTO)

Regolare il contrasto dell'immagine.

Nota

Se COLORE è impostato su sRGB, non è possibile regolare CONTRASTO, LUMINOSITÀ o GAMMA.

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare 📂MMAGINE), quindi premere il tasto OK.

Il menu IMMAGINE viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare Ⓞ (CONTRASTO), quindi premere il tasto OK.

Il menu CONTRASTO viene visualizzato sullo schermo.

4 Premere i tasti ↓/↑ per regolare il contrasto, quindi premere il tasto OK.

■ Regolazione del livello del nero di un'immagine (LUMINOSITÀ)

Regolare la luminosità dell'immagine (livello di nero).

Nota

Se COLORE è impostato su sRGB, non è possibile regolare CONTRASTO, LUMINOSITÀ o GAMMA.

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare (MIMAGINE), quindi premere il tasto OK.

Il menu IMMAGINE viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare ⚙ (LUMINOSITÀ), quindi premere il tasto OK.

Il menu LUMINOSITÀ viene visualizzato sullo schermo.

4 Premere i tasti ↓/↑ per regolare la luminosità, quindi premere il tasto OK.

■ Regolazione della temperatura di colore (COLORE)

È possibile selezionare il livello del colore dell'immagine relativo al campo di colore del bianco a partire dalle impostazioni della temperatura di colore predefinite.

Se necessario, è inoltre possibile effettuare la sintonia fine della temperatura del colore.

È possibile impostare la temperatura di colore desiderata per ciascuno dei modi relativi alla luminosità dello schermo.

COLORE 9300K 6500K sRGB UTENTE REGOLAZIONI 1280 1024 60Hz x

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare (MMAGINE), quindi premere il tasto OK.

Il menu IMMAGINE viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare ☐ (COLORE), quindi premere il tasto OK.

Il menu COLORE viene visualizzato sullo schermo.

4 Premere i tasti ↓/↑ per selezionare la temperatura di colore desiderata, quindi premere il tasto OK.

Se la temperatura viene abbassata da 9.300K a 6.500K (impostazione predefinita), i bianchi passeranno gradualmente da una tinta bluastra ad una rossastra. Selezionando “sRGB”, il colore viene regolato in base al profilo sRGB. L’impostazione del colore sRGB è un protocollo standard a livello industriale relativo allo spazio di colore progettato per i computer. Se viene selezionato “sRGB”, è necessario che le impostazioni del colore del computer vengano impostate sul profilo sRGB.

Note

- Se un computer o un altro apparecchio collegato non è conforme a sRGB, il colore non può essere regolato in base al profilo sRGB.

- Se COLORE è impostato su sRGB, non è possibile regolare CONTRASTO, LUMINOSITÀ o GAMMA.

Sintonia fine della temperatura di colore (REGOLAZ UTENTE)

La temperatura di colore può essere configurata per ogni modo (VIDEOGIOCO/FILM/PC/UTENTE).

REGOLAZ UTENTE R 128 V 128 B 128 1 280 1 024 60 Hz x OK EX I THU

1 Premere i tasti ↓/↑ per selezionare REGOLAZIONI, quindi premere il tasto OK.

Il menu REGOLAZ UTENTE viene visualizzato sullo schermo.

2 Premere i tasti ↓/↑ per selezionare R (Rosso) o B (Blu), quindi premere il tasto OK. Premere quindi i tasti ↓/↑ per regolare la temperatura di colore e premere il tasto OK.

Poiché questa impostazione modifica la temperatura di colore aumentando o diminuendo i componenti R e B rispetto a V (verde), il componente V è fisso.

3 Premere i tasti ↓/↑ per selezionare ↗, quindi premere il tasto OK.

La nuova impostazione del colore viene memorizzata e sarà automaticamente richiamata selezionando UTENTE. Il menu COLORE viene visualizzato sullo schermo.

■ Modifica dell'impostazione della gamma (GAMMA)

È possibile associare la tonalità di colore dell'immagine visualizzata sullo schermo a quella dell'immagine originale.

Nota

Se COLORE è impostato su sRGB, non è possibile regolare CONTRASTO, LUMINOSITÀ o GAMMA.

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare 📁 (IMMAGINE), quindi premere il tasto OK.

Il menu IMMAGINE viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare γ (GAMMA), quindi premere il tasto OK.

Il menu GAMMA viene visualizzato sullo schermo.

4 Premere i tasti ↓/↑ per selezionare il modo desiderato, quindi premere il tasto OK.

■ Regolazione della nitidezza (NITIDEZZA)

Regolare la nitidezza dei contorni dell'immagine e così via.

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare (IMMAGINE), quindi premere il tasto OK.

Il menu IMMAGINE viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare ⚠ (NITIDEZZA), quindi premere il tasto OK.

Il menu NITIDEZZA viene visualizzato sullo schermo.

4 Premere i tasti ↓/↑ per regolare la nitidezza, quindi premere il tasto OK.

■ Menu AZZERA MODO (ripristino di ogni modo alle impostazioni predefinite) →←

È possibile ripristinare i valori predefiniti delle regolazioni.

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare 📁 (IMMAGINE), quindi premere il tasto OK.

Sullo schermo appare il menu IMMAGINE.

3 Premere i tasti ↓/↑ per selezionare →← (AZZERA MODO), quindi premere il tasto OK.

Il menu AZZERA MODO viene visualizzato sullo schermo.

4 Premere i tasti ↓/↑ per selezionare il modo desiderato, quindi premere il tasto OK.

• OK: Consente di ripristinare ogni modo del menu IMMAGINE alle impostazioni predefinite.
  • ANNULLA: Annulla il ripristino e ritorna al menu IMMAGINE.

Menu AUDIO

Il menu AUDIO consente di regolare le seguenti voci.

• A C U T I
• B A S S I
• BILANCIAMENTO
- SURROUND
• RIPRISTINO →←

AUDIO FILM ACUTI BASSI BILANCIAMENTO SURROUND 1 2 80 1 0 2 4 6 0 Hz x

■ Regolazione di ACUTI, BASSI o BILANCIAMENTO

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare 📋 (AUDIO), quindi premere il tasto OK.

3 Premere i tasti ↓/↑ per selezionare ACUTI, BASSI o BILANCIAMENTO, quindi premere il tasto OK.
4 Premere i tasti ↓/↑ per regolare gli acuti, i bassi o il bilanciamento, quindi premere il tasto OK.

Nota

Solo se SURROUND è impostato su off, è possibile regolare ACUTI e BASSI.

■ Selezione di SURROUND

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare 📄 (AUDIO), quindi premere il tasto OK.
3 Premere i tasti ↓/↑ per selezionare SURROUND, quindi premere il tasto OK.
4 Premere i tasti ↓/↑ per selezionare il modo desiderato, quindi premere il tasto OK.

SURROUND S I NO 1 2 8 0 1 0 2 4 6 0 Hz x OK EX I NEW

• Sì: consente un suono potente (effetto surround).
  • NO: disattiva l'effetto surround.

■ Menu RESET AUDIO (ripristino di ogni modo alle impostazioni predefinite) →←

È possibile ripristinare i valori predefiniti delle regolazioni.

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare (AUDIO), quindi premere il tasto OK.

Il menu AUDIO viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare →← (RIPRISTINO), quindi premere il tasto OK.

Il menu RESET AUDIO viene visualizzato sullo schermo.

4 Premere i tasti ↓/↑ per selezionare il modo desiderato, quindi premere il tasto OK.

• OK: Consente di ripristinare ogni modo del menu AUDIO alle impostazioni predefinite.
  • ANNULLA: Annulla il ripristino e ritorna al menu AUDIO.

Menu SCHERMO (solo segnale RGB analogico)

Il menu SCHERMO consente di regolare le seguenti voci.

• REGOLAZ AUTOM
• F A S E
• PIXEL
• CENTRO ORIZ
• CENTRO VERT

SCHERMO REGOLAZ AUTOM FASE PIXEL CENTRO ORI Z CENTRO VERT 1280 1024 60Hz x

Nota

Quando si ricevono segnali RGB digitali dal connettore di ingresso DVI-D per INGRESSO1 è necessario effettuare una regolazione.

■ Funzione di regolazione automatica della qualità dell'immagine

Quando il monitor riceve un segnale di ingresso, la posizione e la nitidezza dell'immagine (fase/pixel) vengono regolate automaticamente, assicurando che sullo schermo appaia un'immagine nitida (pagina 19).

Nota

Se la funzione di regolazione automatica della qualità dell'immagine è attivata, l'unico interruttore ad essere attivo è ⏻ (alimentazione).

Se la funzione di regolazione automatica della qualità dell'immagine di questo monitor non è in grado di regolare completamente l'immagine

È possibile procedere manualmente a ulteriori regolazioni della qualità dell'immagine per il segnale di ingresso corrente (vedere REGOLAZ AUTOM di seguito).

In caso sia necessario procedere a ulteriori regolazioni della qualità dell'immagine

È possibile regolare manualmente la nitidezza (fasc/pixel) e la posizione (orizzontale/verticale) dell'immagine.

Tali regolazioni vengono memorizzate e richiamate automaticamente non appena il monitor riceve un segnale di ingresso registrato in precedenza.

■ Effettuare ulteriori regolazioni automatiche della qualità dell'immagine per il segnale di ingresso corrente (REGOLAZ AUTOM)

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare Ⓐ (SCHERMO), quindi premere il tasto OK.

Il menu SCHERMO viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare REGOLAZ AUTOM, quindi premere il tasto OK.

Il menu REGOLAZ AUTOM viene visualizzato sullo schermo.

4 Premere i tasti ↓/↑ per selezionare Sì o NO, quindi premere il tasto OK.

• Sl: Regolare opportunamente la fase, i pixel e la posizione orizzontale/verticale per il segnale di ingresso corrente, quindi memorizzare le impostazioni inserite.
  Quando il monitor è acceso o il segnale di ingresso è stato modificato, REGOLAZ AUTOM effettua le regolazioni automatiche,
  • NO: REGOLAZ AUTOM non è disponibile. Nota
  REGOLAZ AUTOM funziona automaticamente quando viene modificato il segnale d ingresso.

Nota

5 Premere i tasti ↓/↑ per selezionare ↗, quindi premere il tasto OK.

Tornare alla schermata di menu.

■ Regolazione manuale della nitidezza e della posizione dell'immagine (PIXEL/FASE/CENTRO ORIZ/CENTRO VERT)

È possibile regolare la nitidezza dell'immagine come segue. Questo tipo di regolazione è efficace se il computer viene collegato al connettore di ingresso HD15 (RGB analogico) del monitor.

1 Impostare la risoluzione del monitor su 1.280 × 1.024.

2 Caricare il CD-ROM.

3 Avvio del CD-ROM

Per Windows

Se l'esecuzione viene avviata automaticamente: Selezionare area, lingua e modello, quindi fare clic su Strumento di regolazione monitor (UTILITY).

4 Fare clic su "Adjust" e confermare la risoluzione attuale (valore superiore) e la risoluzione raccomandata (valore inferiore), quindi fare clic su "Next".

Viene visualizzato il modello di prova per PIXEL.

5 Premere il tasto MENU.

Sullo schermo appare il menu principale.

6 Premere i tasti ↓/↑ per selezionare (SCHERMO), quindi premere il tasto OK.

Il menu SCHERMO viene visualizzato sullo schermo.

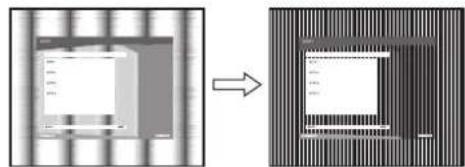

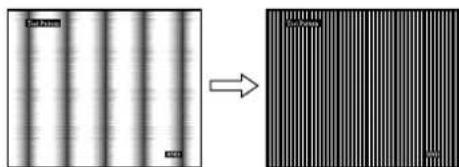

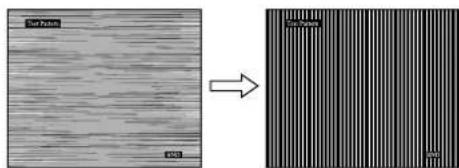

7 Premere i tasti ↓/↑ per selezionare PIXEL, quindi premere il tasto OK.

Il menu PIXEL viene visualizzato sullo schermo.

8 Premere i tasti ↓/↑ fino a far scomparire le strisce verticali.

Regolare in modo che le strisce verticali scompaiano.

9 Premere il tasto OK.

Sullo schermo appare il menu principale.

Se su tutto lo schermo vengono visualizzate delle strisce orizzontali, regolare la FASE seguendo la procedura riportata di seguito.

10 Fare clic su "Next".

Viene visualizzato il modello di prova per FASE.

11 Premere i tasti ↓/↑ per selezionare FASE, quindi premere il tasto OK.

Il menu FASE viene visualizzato sullo schermo.

12 Premere i tasti ↓/↑ fino a ridurre al minimo le strisce orizzontali.

Regolare in modo che le strisce orizzontali vengano ridotte al minimo.

13 Premere il tasto OK.

Sullo schermo appare il menu principale.

14 Fare clic su "Next".

Viene visualizzato il modello di prova per CENTRO.

15 Premere i tasti ↓/↑ per selezionare CENTRO ORIZ o CENTRO VERT, quindi premere il tasto OK.

Il menu CENTRO ORIZ o CENTRO VERT viene visualizzato sullo schermo.

16 Premere i tasti ↓/↑ per centrare il modello di prova sullo schermo.

17 Fare clic su "Next".

Fare clic su "End" o "ESCI" per disattivare il modello di prova.

Se l'esecuzione non viene avviata automaticamente:

1 Aprire "Risorse del computer" e fare clic destro sull'icona del CD-ROM.

Selezionare "Esplora" per aprire il CD-ROM.

2 Aprire [Utility] e selezionare [WINDOWS].

3 Avviare [WIN_UTILITY.EXE].

Viene visualizzato il modello di prova. Passare al punto 4.

Per Macintosh

1 Aprire il CD-ROM.

2 Aprire [Utility] e selezionare [MAC].

3 Aprire [MAC UTILITY], quindi avviare [MAC_CLASSIC_UTILITY] o [MAC_OSX_UTILITY].

Viene visualizzato il modello di prova. Passare al punto 4.

4 Premere il tasto MENU.

Sullo schermo appare il menu principale.

5 Premere i tasti ↓/↑ per selezionare (SCHERMO), quindi premere il tasto OK.

Il menu SCHERMO viene visualizzato sullo schermo.

6 Premere i tasti ↓/↑ per selezionare FASE, quindi premere il tasto OK.

Il menu FASE viene visualizzato sullo schermo.

7 Premere i tasti ↓/↑ fino a ridurre al minimo le strisce orizzontali.

Regolare in modo che le strisce orizzontali vengano ridotte al minimo.

8 Premere il tasto OK.

Sullo schermo appare il menu principale.

Se su tutto lo schermo vengono visualizzate delle strisce verticali, regolare PIXEL seguendo le procedure riportate di seguito.

9 Premere i tasti ↓/↑ per selezionare PIXEL, quindi premere il tasto OK.

Il menu PIXEL viene visualizzato sullo schermo.

10 Premere i tasti ↓/↑ fino a far scomparire le strisce verticali.

Regolare in modo che le strisce verticali scompaiano.

11 Premere il tasto OK.

Sullo schermo appare il menu principale.

12 Premere i tasti ↓/↑ per selezionare CENTRO ORIZ o CENTRO VERT, quindi premere il tasto OK.

Il menu CENTRO ORIZ o CENTRO VERT viene visualizzato sullo schermo.

13 Premere i tasti ↓/↑ per centrare il modello di prova sullo schermo.

14 Fare clic su "END" sullo schermo per disattivare il modello di prova.

Menu POSIZIONE MENU

Se il menu visualizzato copre l'immagine sullo schermo, è possibile spostarlo.

POSIZIONE MENU 1280 1024 60Hz OK EXI MENU

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare □ (POSIZIONE MENU), quindi premere il tasto OK.

Il menu POSIZIONE MENU viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare la posizione desiderata, quindi premere il tasto OK.

Esistono tre posizioni per le parti superiore, centrale e inferiore dello schermo.

Menu RILEV INGRESSO

Selezionando RIL AUTO ATT nel menu RILEV INGRESSO, il monitor rileva automaticamente il segnale di ingresso in un terminale di ingresso, quindi modifica automaticamente l'ingresso prima che il monitor entri nel modo di risparmio energetico.

RI LEV INGRESSO RI L AUTO ATT RI L AUTO DIS 1280 1024 60Hz x OK EX I MENU

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare ➞ (RILEV INGRESSO), quindi premere il tasto OK.

Il menu RILEV INGRESSO viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare il modo desiderato, quindi premere il tasto OK.

• RIL AUTO ATT:

Se il terminale di ingresso selezionato è privo di segnale di ingresso o se viene selezionato un terminale di ingresso mediante il tasto INPUT sul monitor e il terminale è privo di segnale di ingresso, appare il messaggio a schermo (pagina 20) e il monitor controlla automaticamente il segnale di ingresso in un altro terminale per modificare l'ingresso.

Quando l'ingresso viene modificato, il terminale di ingresso selezionato viene visualizzato nella parte superiore sinistra dello schermo.

In assenza di segnale di ingresso, il monitor entra automaticamente nel modo di risparmio energetico.

• RIL AUTO DIS:

L'ingresso non viene modificato automaticamente. Premere il tasto INPUT per modificare l'ingresso.

Menu LANGUAGE

È possibile cambiare la lingua utilizzata per i menu o i messaggi visualizzati sul presente monitor.

LANGUAGE ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO 1280 1024 60Hzx + OK EXIT TALK

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare (LANGUAGE), quindi premere il tasto OK.

Il menu LANGUAGE viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare una lingua, quindi premere il tasto OK.

- ENGLISH: Inglese

• FRANÇAIS: Francese

• DEUTSCH: Tedesco

- ESPAÑOL: Spagnolo

• ITALIANO

• NEDERLANDS: Olandese

• SVENSKA: Svedese

• :РУССКИЙ

• : 水本派ponese

- 中文： C i n e s e

→•← Menu RIPRISTINO (ripristino alle impostazioni predefinite)

È possibile ripristinare i valori predefiniti delle regolazioni.

RIP RISTINO OK ANNULLA 1280 1024 60Hz x

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare → (RIPRISTINO), quindi premere il tasto OK.

Il menu RIPRISTINO viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare il modo desiderato, quindi premere il tasto OK.

- OK: Ripristina l'impostazione predefinita di tutti i dati di regolazione. Si noti che l'impostazione di LANGUAGE viene mantenuta.

• ANNULLA: Annulla il ripristino e ritorna alla schermata del menu.

Menu BLOCCO MENU

Onde evitare regolazioni o impostazioni accidentali, è possibile bloccare i tasti.

BLOCCO MENU S i NO 1 2 8 0 1 0 2 4 6 0 Hz x

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare O-m (BLOCCO MENU), quindi premere il tasto OK.

Il menu BLOCCO MENU viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare Sì o NO.

- Si: Funzioneranno solo l'interruttore ⏻ (alimentazione) e il tasto MENU. Se si tenta di eseguire altre operazioni, sullo schermo verrà visualizzata l'icona Con BLOGCO MENU impostato su Si, è possibile selezionare solo questa voce di menu.

• NO: BLOCCO MENU viene impostato su NO.

Funzionalità tecniche

Controllo del volume

Utilizzando i diffusori del monitor o le cuffie è possibile ascoltare l'audio proveniente dal computer o da altri apparecchi audio collegati agli ingressi audio del monitor.

Il volume può essere controllato utilizzando un menu "Volume" separato dal menu principale.

1 Premere i tasti ↓/↑ quando non vi sono menu visualizzati sullo schermo.

2 Premere i tasti ↓/↑ per controllare il volume.

Il menu scompare automaticamente dopo 5 secondi circa.

Note

- Il volume non può essere regolato se sullo schermo è visualizzato il menu principale.

- Quando il monitor si trova nel modo di risparmio energetico, i diffusori o le cuffie non emettono suoni.

Funzione di risparmio energetico

Questo monitor è conforme alle direttive sul risparmio energetico di VESA, ENERGY STAR e NUTEK. Se collegato a un computer o a una scheda grafica conforme allo standard DPMS (Display Power Management Standard) per l'ingresso analogico/DMPM (DVI Digital Monitor Power Management) per l'ingresso digitale, il monitor è in grado di ridurre automaticamente il consumo energetico come mostrato di seguito.

SDM-G76X

Modalità di alimentazione	Consumo energetico Indicatore ⏻ (alimentazione)
funzionamento normale	50 W (max) verde
attivo-spento* (deep sleep)**	1,0 W (max) arancione
spento 1,0 W (max) spento

SDM-G96X

Modalità di alimentazione	Consumo energetico Indicatore ⏻ (alimentazione)
funzionamento normale	53 W (max) verde
attivo-spento* (deep sleep)**	1,0 W (max) arancione
spento 1,0 W (max) spento

* Quando il computer entra nel modo “attivo-spento”, il segnale di ingresso viene interrotto e sullo schermo appare il messaggio NO SEGNALE IN INGRESSO. Dopo 5 secondi, il monitor entra nel modo di risparmio energetico.
** "deep sleep" è una modalità di risparmio energetico definita da Environmental Protection Agency.

Funzione di regolazione automatica della qualità dell'immagine (solo segnale RGB analogico)

Quando il monitor riceve un segnale di ingresso, la posizione e la nitidezza dell'immagine (fase/pixel) vengono regolate automaticamente, assicurando che sullo schermo appaia un'immagine nitida.

Modalità predefinita in fabbrica

Quando viene trasmesso un segnale di ingresso al monitor, tale segnale viene fatto corrispondere automaticamente a uno dei modi preimpostati in fabbrica e memorizzati nel monitor, in modo da fornire un'immagine di alta qualità al centro dello schermo. Se il segnale di ingresso corrisponde alla modalità predefinita in fabbrica, l'immagine viene automaticamente visualizzata sullo schermo con le regolazioni predefinite.

Se i segnali di ingresso non corrispondono alle modalità predefinite in fabbrica

Quando il monitor riceve un segnale di ingresso non corrispondente ad alcuno dei modi predefiniti in fabbrica, viene attivata la funzione di regolazione automatica della qualità dell'immagine, assicurando che sullo schermo appaia sempre un'immagine nitida entro le gamme di frequenza che seguono:

Frequenza orizzontale: 28–80 kHz

Frequenza verticale: 56–75 Hz

Di conseguenza, la prima volta che il monitor riceve segnali di ingresso che non corrispondono ad alcuno dei modi preimpostati in fabbrica, è possibile che l'apparecchio impieghi più tempo del normale per visualizzare l'immagine. Tali dati di regolazione vengono memorizzati automaticamente, in modo che, all'utilizzo successivo del monitor, questo funzioni come quando vengono ricevuti i segnali che corrispondono a uno dei modi preimpostati in fabbrica.

Se la fase, i pixel e la posizione dell'immagine vengono regolati manualmente quando per REGOLAZ AUTOM è selezionato NO

Per alcuni segnali di ingresso, la funzione di regolazione automatica della qualità dell'immagine del monitor potrebbe non essere sufficiente a impostare completamente fase, pixel e posizione. In tal caso, è possibile eseguire le regolazioni manualmente (pagina 15). Le regolazioni eseguite manualmente vengono memorizzate come modo utente e richiamate automaticamente ogni volta che il monitor riceve gli stessi segnali di ingresso.

Note

• Se la funzione di regolazione automatica della qualità dell'immagine è attivata, l'unico interruttore ad essere attivo è ⏻ (alimentazione).
• Si potrebbe verificare uno sfarfallio dell'immagine in questa fase, che non è indice di problemi di funzionamento. Attendere per qualche istante il completamento della regolazione.

Guida alla soluzione dei problemi

Prima di contattare l'assistenza tecnica, consultare la seguente sezione.

Messaggi a schermo

Se si presenta qualche problema relativo al segnale di ingresso, sullo schermo appare uno dei messaggi descritti di seguito. Per risolvere il problema, vedere “Sintomi e soluzioni dei problemi” a pagina 21.

Se viene visualizzato FUORI GAMMA

Significa che il segnale di ingresso non è supportato dalle caratteristiche tecniche del monitor. Controllare le voci sottostanti.

Esempio

INFORMATION FUO I GR A M M A INGRESICOD VI - D xxxx.xkHz/xxxxHz

Se viene visualizzato "xxx.x kHz/xxx Hz"

Significa che la frequenza orizzontale o la frequenza verticale non è supportata dalle caratteristiche tecniche del monitor. Le cifre indicano le frequenze orizzontale e verticale del segnale di ingresso corrente.

Se viene visualizzato "RISOLUZIONE > 1280 × 1024"

Significa che la risoluzione non è supportata dalle caratteristiche tecniche del monitor (1.280 × 1.024 o inferiore).

Se viene visualizzato NO SEGNALE IN INGRESSO

Significa che non è stato immesso alcun segnale.

Esempio

INFORMATION NO SEGNALE IN INGRESSO INGRESSO1:D VI-D VAI A RISPARMIO ENERG

VAI A RISPARMIO ENERG

Il monitor entrerà nel modo di risparmio energetico dopo circa 5 secondi a partire dal momento in cui viene visualizzato il messaggio.

Se viene visualizzato CAVO SCOLLEGATO

Significa che il cavo del segnale video è stato scollegato.

Esempio

INFORMAZIONI CAVO SCOLLEGATO INGRESSO1: DVI-D VAI A RISPARMIO ENERG

VAI A RISPARMIO ENERG

Il monitor entrerà nel modo di risparmio energetico dopo circa 45 secondi a partire dal momento in cui viene visualizzato il messaggio.

Sintomi e soluzioni dei problemi

Se un problema è causato dal computer o da altri apparecchi collegati, consultare il manuale delle istruzioni dell'apparecchio collegato.

Sintomo Controllare quanto segue
L'immagine non viene visualizzata
Se l'indicatore ⏻ (alimentazione)non è illuminato dopo ilcollegamento del cavo dialimentazione o se l'indicatore ⏻(alimentazione) non è illuminatodopo la pressione dell'interruttore dialimentazione,	• Controllare che il cavo di alimentazione sia collegato correttamente.
Se viene visualizzato “CAVOSCOLLEGATO”,	• Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spinesiano saldamente inscrite nelle rispettive prese (pagina 8).• Controllare che i piedini del connettore di ingresso video non siano piegati o rientranti.• Verificare che l'impostazione di selezione dell'ingresso sia corretta (pagina 10).• È stato collegato un cavo del segnale video non in dotazione. Se viene collegato un cavodel segnale video diverso da quello in dotazione, è possibile che “CAVO SCOLLEGATO” venga visualizzato sullo schermo prima che venga attivato il modo di risparmioenergetico. Non si tratta di un problema di funzionamento.
Se viene visualizzato “NOSEGNALE IN INGRESSO” o sel'indicatore ⏻ (alimentazione) èarancione,	• Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spinesiano saldamente inscrite nelle rispettive prese (pagina 8).• Controllare che i piedini del connettore di ingresso video non siano piegati o rientranti.• Verificare che l'impostazione di selezione dell'ingresso sia corretta (pagina 10).■ Problema causato dal computer o da altri apparecchi collegati e non dal monitor• Il computer si trova nel modo di risparmio energetico. Premere un tasto qualsiasi sullatastiera o spostare il mouse.• Controllare che la scheda grafica sia installata correttamente.• Aggiornare la scheda grafica con i driver più recenti. In alternativa, utilizzare la versionedella scheda grafica adatta al sistema operativo in uso.• Se si utilizza un computer portatile, impostare l'uscita del computer come uscita video(per i dettagli su come impostare l'uscita video, contattare il produttore del computer).• Controllare che il computer sia acceso.• Riavviare il computer.
Se viene visualizzato “FUORIGAMMA”,	■ Problema causato dal computer o da altri apparecchi collegati e non dal monitor• Controllare che la gamma di frequenza video rientri in quella specificata per il monitor.Se con questo monitor ne è stato sostituito uno precedente, ricollegare quest'ultimo,quindi regolare la scheda grafica del computer come indicato di seguito:Orizzontale: 28–80 kHz (RGB analogico), 28–64 kHz (RGB digitale)Verticale: 56–75 Hz (RGB analogico), 60 Hz (RGB digitale)Risoluzione: 1.280 × 1.024 o inferiore• Avviare il sistema operativo in modalità provvisoria e riavviare il computer dopo averimpostato la risoluzione. Le impostazioni per la modalità provvisoria variano a secondadel sistema operativo in uso. Per ulteriori informazioni, contattare il produttore delcomputer.
Se viene utilizzato Windows e conquesto monitor è stato sostituito unvecchio monitor,	• Se con questo monitor ne è stato sostituito uno precedente, ricollegare quest'ultimo ecompletare le operazioni descritte di seguito. Selezionare “SONY” dall'elenco“Produttore”, quindi selezionare “SDM-G76X” o “SDM-G96X” dall'elenco “Modello”nella schermata di selezione dei dispositivi Windows. Se il nome del modello del monitornon è presente nell'elenco “Modello”, provare “Plug & Play”.
Se si utilizza un sistema Macintosh,	• Se viene utilizzato l'adattatore Macintosh (non in dotazione), verificare che tale adattatoree il cavo del segnale video siano stati collegati correttamente.
L'immagine è tremolante, salta,oscilla o non è chiara.	Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 15).Provare a collegare il monitor a un'altra presa di rete CA, preferibilmente su un circuitodiverso.Problema causato dal computer o da altri apparecchi collegati e non dalmonitorPer l'impostazione più adatta del monitor, consultare il manuale della scheda grafica.Assicurarsi che il modo grafico (VESA, Macintosh 19" Color, ecc.) e la frequenza delsegnale di ingresso siano supportati dal monitor. Anche se la frequenza rientra nellagamma adatta, alcune schede grafiche potrebbero avere un impulso sincronico troppobasso perché il monitor possa sincronizzarvisi correttamente.Regolare la frequenza di refresh del computer (frequenza verticale) per ottenere lamigliore immagine possibile.
L'immagine è sfocata.	Regolare la luminosità e il contrasto (pagina 12).Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 15).Problema causato dal computer o da altri apparecchi collegati e non dalmonitorImpostare la risoluzione del computer su SXGA ( 1.280 × 1.024 ).
L'immagine è sdoppiata.	Eliminare eventuali prolunghe del cavo video e/o scatole di commutazione video.Controllare che tutte le spine siano inserite saldamente nelle rispettive prese.
L'immagine non è centrata o non èdelle dimensioni corrette (solosegnale RGB analogico).	Regolare i pixel e la fase (pagina 15).Regolare la posizione dell'immagine (pagina 15). Si noti che alcune modalità video nonriempiono lo schermo fino ai bordi.
L'immagine è troppo piccola.	Problema causato dal computer o da altri apparecchi collegati e non dalmonitorImpostare la risoluzione del computer su SXGA ( 1.280 × 1.024 ).
L'immagine è scura. • Regolare la luminosità (pagina 12).	Regolare la retroilluminazione (pagina 12).Dopo l'accensione, occorrono alcuni minuti prima che il display si illumini.
Sono visibili disturbi ondulati oellittici (effetto moiré).	Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 15).
Il colore non è uniforme.	Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 15).
Il colore bianco non è perfetto.	Regolare la temperatura di colore (pagina 13).
I tasti del display non funzionano(oriene visualizzato sulloschermo).	Se BLOCCO MENU è impostato su Sì, impostarlo su NO (pagina 18).
Il monitor si spegne dopo poco.	Problema causato dal computer o da altri apparecchi collegati e non dalmonitorDisattivare l'impostazione di risparmio energetico del computer.
La risoluzione visualizzata nellaschermata del menu non ècorretta.	A seconda dell'impostazione della scheda grafica, è possibile che la risoluzionevisualizzata nella schermata del menu non corrisponda a quella impostata sul computer.

Se un problema persiste, consultare un rivenditore Sony autorizzato e fornire le informazioni elencate di seguito:

• Nome modello: SDM-G76X o SDM-G96X
• Numero di serie
• Descrizione dettagliata del problema
• Data di acquisto
• Nome e caratteristiche tecniche del computer e della scheda grafica

Caratteristiche tecniche

SDM-G76X

Pannello LCD Tipo di pannello: a-Si TFT Active

Matrix

Dimensioni dell'immagine: 17,0

pollici

Formato del segnale di ingresso

Frequenza di utilizzo RGB*

Orizzontale: 28–80 kHz (RGB

analogico)

28–64 kHz (RGB

digitale)

Verticale: 56–75 Hz (RGB

analogico)

60 Hz (RGB digitale)

Risoluzione Orizzontale: max. 1.280 punti

Verticale: max. 1.024 linee

Livelli dei segnali di ingresso

Segnale video RGB analogico

0,7 Vp-p, 75 Ω, positivo

Segnale SYNC

Livello TTL, 2,2 kΩ,

positivo o negativo

(orizzontale e verticale separati)

Segnale RGB (DVI) digitale:

TMDS (collegamento singolo)

Ingresso audio Minipresa stereo, 0,5 Vrms

Uscita diffusori 2 W × 2

Presa per cuffie Minipresa stereo

Requisiti di alimentazione 100–240 V, 50–60 Hz,

max. 1,0 A

Temperatura di utilizzo 5–35 °C

Dimensioni (larghezza/altezza/profondità)

Display (verticalmente):

Circa 383,5 × 404,5 × 163 mm

Peso Circa 5,5 kg

Plug & Play DDC2B

Accessori Vedere a pagina 8.

SDM-G96X

Pannello LCD Tipo di pannello: a-Si TFT Active

Matrix

Dimensioni dell'immagine: 19,0

pollici

Formato del segnale di ingresso

Frequenza di utilizzo RGB*

Orizzontale: 28–80 kHz (RGB

analogico)

28–64 kHz (RGB

digitale)

Verticale: 56–75 Hz (RGB

analogico)

60 Hz (RGB digitale)

Risoluzione Orizzontale: max. 1.280 punti

Vertical: max. 1.024 line

Livelli dei segnali di ingresso

Segnale video RGB analogico

0,7 Vp-p, 75 Ω, positivo

Segnale SYNC

Livello TTL, 2,2 kΩ,

positivo o negativo

(orizzontale e verticale separati)

Segnale RGB (DVI) digitale:

TMDS (collegamento singolo)

Ingresso audio Minipresa stereo, 0,5 Vrms

Uscita diffusori 2 W × 2

Presa per cuffie Minipresa stereo

Requisiti di alimentazione 100–240 V, 50–60 Hz,

max. 1,0 A

Temperatura di utilizzo 5–35 °C

Dimensioni (larghezza/altezza/profondità)

Display (verticalmente):

Circa 422,5 × 435,5 × 163 mm

Peso Circa 6 kg

Plug & Play DDC2B

Accessori Vedere a pagina 8.

* Condizione di sincronizzazione orizzontale e verticale consigliata

- L'ampiezza della sincronizzazione orizzontale dovrebbe essere superiore al 4,8% della sincronizzazione orizzontale totale oppure 0,8 µsec, a seconda di qual è più ampia.

- L'ampiezza di oscuramento orizzontale dovrebbe essere superiore a 2,5 µsec.

• L'ampiezza di oscuramento verticale dovrebbe essere superiore a 450 µsec.

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

TFT LCD Color Computer Display
