SDM-G76X

SDM-G96X

Owner's Record

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Identificación de piezas y controles 6

Instalación ....8

Paso 1: Uso del soporte....8

Paso 2: Conecte la pantalla al PC....8

Paso 3: Conecte el cable de alimentación....9

Paso 4: Asegure los cables .....9

Paso 5: Encienda el monitor y el PC ..... 9

Ajuste de la inclinación .... 10

Selección de la señal de entrada (botón INPUT) ..... 10

Personalización del monitor....11

Navegación del menú 11

Ajuste del MODO (MODO IMAGEN) 11

Menú IMAGEN 12

Menú AUDIO 14

Menú PANTALLA (solamente señal RGB analógica) ..... 15

Menú POSICIÓN MENÚ 17

→ Menú SIN SEÑAL ENTR 17

A Menú LANGUAGE 17

→← Menú REST (restablece los valores por defecto) .....18

Oπ Menú BLOQ DE AJUSTES 18

Funciones técnicas .....18

Control del volumen 18

Función de ahorro de energía 19

Función de ajuste automático de la calidad de imagen

(solamente para señal RGB analógica) ..... 19

Solución de problemas .....20

Mensajes en pantalla 20

Problemas y soluciones 21

Especificaciones .....23

REFERENCIA DE TERMINOLOGÍA 24

Precauciones

Advertencia sobre la conexión de la alimentación

- Utilice el cable de alimentación suministrado. En caso de utilizar un cable de alimentación distinto, asegúrese de que sea compatible con el suministro eléctrico local.

Para los usuarios en EE. UU.

Si no utiliza el cable adecuado, este monitor no cumplirá con las normas obligatorias de la FCC.

Para los usuarios en el Reino Unido

Si utiliza este monitor en el Reino Unido, asegúrese de utilizar el cable de alimentación adecuado.

Ejemplo de tipos de enchufe

para ca de 100 a 120 V para ca de 200 a 240 V sólo para ca de 240 V

El equipo debe instalarse cerca de una toma de corriente de fácil acceso.

Instalación

No instale ni deje el monitor:

• En lugares expuestos a temperaturas extremas, por ejemplo cerca de un radiador, una salida de aire caliente o bajo la luz solar directa. Si lo expone a temperaturas extremas, como en un automóvil bajo la luz solar directa o cerca de una salida de aire caliente, pueden producirse deformaciones del exterior o fallas de funcionamiento.
• En lugares expuestos a vibraciones mecánicas o golpes.
• Cerca de equipos que generan un campo magnético intenso, como un televisor o demás electrodomésticos.
• En lugares expuestos a grandes cantidades de polvo, suciedad o arena, como cerca de una ventana abierta o de una salida al exterior. Si lo coloca temporalmente en el exterior, asegúrese de tomar las precauciones adecuadas contra el polvo y la suciedad, ya que de lo contrario podrían producirse fallas irreparables en el funcionamiento.

Procure no tocar los conductos de ventilación en la parte posterior superior de la pantalla, ya que se calientan.

Coloque esta unidad sobre una superficie plana. No la coloque sobre una superficie irregular, como por ejemplo, el borde de un escritorio. Si parte de esta unidad sobresale de una superficie de estas características, es posible que se caiga y que resulte dañada o que provoque lesiones.

Ventilación

Las ranuras de las partes superior e inferior son necesarias para la ventilación de la unidad. Para garantizar un funcionamiento fiable del conjunto y protegerlo del sobrecalentamiento, las ranuras no deben bloquearse ni cubrirse nunca.

La ventilación no debe impedirse cubriendo las ranuras de ventilación con elementos como periódicos, manteles, cortinas, etc.

Manipulación de la pantalla LCD

• No deje la pantalla LCD orientada a la luz solar directa, ya que podría dañarse. Tenga cuidado al colocarla cerca de una ventana.
• No presione ni raye la pantalla LCD. No coloque objetos pesados sobre la misma. De lo contrario, ésta podría perder su uniformidad o provocar fallas en el funcionamiento del panel de cristal líquido.
• Si el monitor se utiliza en un lugar frío, es posible que aparezca una imagen residual. No se trata de una falla en el funcionamiento. La pantalla vuelve a su estado normal a medida que suba la temperatura a un nivel de funcionamiento normal.
• Si se muestra una imagen fija durante un tiempo prolongado, es posible que aparezca una imagen residual durante algún tiempo. Ésta desaparecerá poco después.
• El panel de cristal líquido se calienta durante el funcionamiento. No se trata de una falla en el funcionamiento.

Acerca de los altavoces estéreo incorporados

• No extraiga los tornillos de la parte trasera del altavoz. De lo contrario, podría causar un fallo de funcionamiento.
• Asegúrese de mantener los equipos de grabación magnéticos, las cintas y los disquetes alejados de la ranura del altavoz, ya que los altavoces generan un campo magnético. Dicho campo magnético puede afectar a los datos almacenados en cintas y discos magnéticos.

Nota sobre la pantalla LCD (de cristal líquido)

Tenga en cuenta que la pantalla LCD está fabricada con tecnología de alta precisión. No obstante, es posible que aparezcan puntos negros o brillantes de luz (rojos, azules o verdes) de forma constante y ocasionalmente brillos o rayas de color irregulares. No se trata de una falla en el funcionamiento.

(Puntos efectivos: más del 99,99%)

Mantenimiento

• Antes de limpiar el monitor, asegúrese de desenchufar el cable de alimentación de la toma de corriente.
• Limpie la pantalla LCD con un paño suave. Si utiliza un líquido para limpiar cristales, no utilice ninguno que contenga una solución antiestática o aditivo similar, ya que podría rayarse la capa protectora de la pantalla LCD.
• Utilice un paño suave, ligeramente humedecido en una solución de detergente para limpiar la carcasa, el panel y los controles. No utilice ningún tipo de almohadilla abrasiva, polvo de restregar ni disolventes como alcohol o benzina.
• No frote, toque ni golpee la superficie de la pantalla con objetos puntiagudos o abrasivos como bolígrafos o destornilladores. Este tipo de contacto puede rayar el tubo de imagen.
• Tenga en cuenta que puede producirse la deterioración del material o de la capa protectora de la pantalla LCD, si se expone el monitor a disolventes volátiles como, insecticidas, o si se mantiene un contacto prolongado con materiales de goma o vinilo.
• Tenga en cuenta que si el personal de servicio técnico tiene que cambiar alguna pieza durante la reparación, es posible que conserve dicha pieza.

Transporte

• Desconecte todos los cables del monitor y sosténgalo firmemente con ambas manos cuando lo transporte. Si deja caer el monitor, es posible que éste se dañe o que usted resulte lesionado.
• Cuando transporte el monitor para su reparación o desplazamiento, utilice la caja de cartón y los materiales de embalaje originales.

Instalación en una pared o en un brazo de soporte

Si planea instalar la pantalla en la pared o en un brazo de soporte, asegúrese de consultar a personal calificado.

Desecho del monitor

• No deseche el monitor junto con los desechos domésticos.
• El tubo fluorescente que se utiliza en el monitor contiene mercurio. Su desecho debe realizarse en conformidad a las leyes de las autoridades sanitarias locales.

Para los clientes en Estados Unidos

Este producto contiene mercurio. Su desecho debe realizarse según las normativas existentes si se ha vendido en los Estados Unidos. Para obtener más información acerca del desecho o reciclaje, póngase en contacto con las autoridades locales o con Electronics Industries Alliance (http://www.ciae.org).

Identificación de piezas y controles

Consulte las páginas entre paréntesis para obtener más información.

El interruptor ⏻ (alimentación) y los botones de control se encuentran en la parte frontal inferior derecha del monitor.

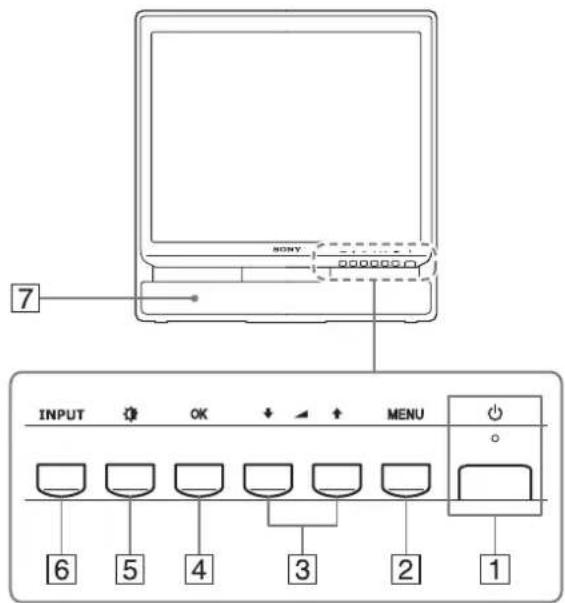

Parte frontal de la pantalla

SONY 7 INPUT OK + ↑ MENU 6 5 4 3 2 1

1 Interruptor e indicador ⏻ (alimentación) (páginas 9, 19)

Para encender y apagar la pantalla, presione el interruptor ⏻ (alimentación) hacia arriba.

El indicador de alimentación se ilumina en verde cuando se enciende la pantalla y en naranja cuando el monitor se encuentra en modo de ahorro de energía.

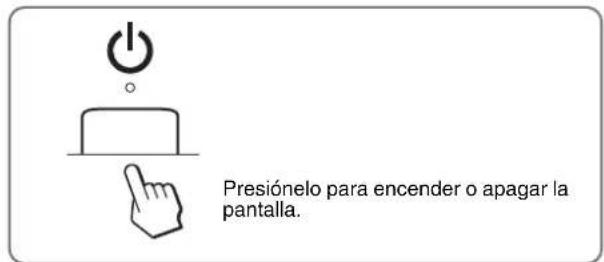

Presiónelo para encender o apagar la pantalla.

②Botón MENU (página 11)

Este botón muestra u oculta el menú principal. También puede activar la función DDC/CI, manteniendo presionado este botón durante más de 8 segundos.

3 Botones ↓/↑ y ▲ (control de volumen) (página 11, 18)

Estos botones se utilizan para seleccionar los elementos del menú y realizar ajustes, además de mostrar el menú "Volumen" para controlar el volumen.

4Botón OK (página 11)

Este botón selecciona el elemento y realiza los ajustes en el menú.

5Botón (MODO IMAGEN) (página 11)

Este botón se utiliza para ajustar el MODO IMAGEN.

6Botón INPUT (página 10)

Este botón cambia la señal de entrada de video entre ENTRADA1 y ENTRADA2 cuando hay dos computadoras conectadas al monitor.

7 Altavoces estéreo (página 18)

Estos altavoces emiten las señales de audio como sonido.

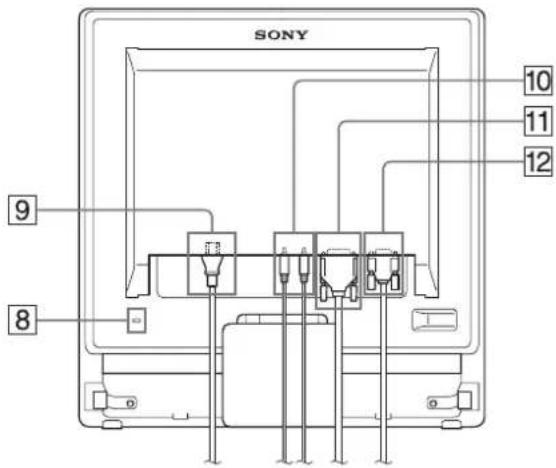

Parte posterior de la pantalla

SONY 10 11 12 9 8

Vista lateral de la pantalla LCD

8 Orificio de bloqueo de seguridad

El orificio de bloqueo de seguridad debe aplicarse con el sistema de seguridad Micro Saver Security System de Kensington.

Micro Saver Security System es una marca comercial de Kensington.

Conecte el cable de alimentación (suministrado).

10 Toma de entrada de audio para ENTRADA1 y ENTRADA2 (página 8)

Esta toma recibe señales de audio cuando está conectada a la toma de salida de audio de un PC o de otros equipos de audio conectados a ENTRADA1 o ENTRADA2.

11 Conector de entrada DVI-D (RGB digital) para ENTRADA1 (página 8)

Este conector recibe las señales de video RGB digital que cumplen con la norma DVI Rev.1.0.

12 Conector de entrada HD15 (RGB analógico) para ENTRADA2 (página 8)

Este conector recibe las señales de video RGB analógico (0,7 Vp-p, positivo) y las señales de sincronización.

13 Toma de auriculares (página 18)

Esta toma emite señales de audio a los auriculares.

Instalación

Antes de utilizar el monitor, verifique que en el paquete se incluyan los artículos siguientes:

• Pantalla LCD
• Cable de alimentación
• Cable de señal de video HD15-HD15 (RGB analógico)
• Cable de señal de video DVI-D (RGB digital)
  • Cable de audio (miniclavija estéreo)
  • Correa
• CD-ROM (software de utilidades para Windows/Macintosh, Manual de instrucciones, etc.)
• Tarjeta de garantía
• Guía de instalación rápida

Paso 1: Uso del soporte

■ Uso del soporte suministrado

Abra el soporte.

El soporte viene plegado de fábrica. Asegúrese de no colocar la pantalla en posición vertical con el soporte sin desplegar. ya que de lo contrario la pantalla podría volcarse.

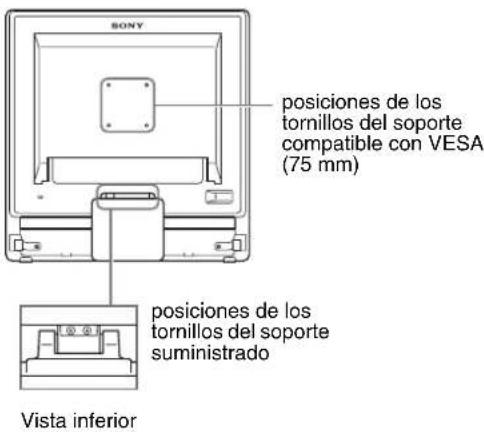

■ Uso del soporte compatible con VESA

Si utiliza un soporte o brazo de montaje compatible con VESA no suministrado, emplee tornillos compatibles con VESA para su fijación.

SONY posiciones de los tornillos del soporte compatible con VESA (75 mm) posiciones de los tornillos del soporte suministrado Vista inferior

Puede utilizar la pantalla con el soporte suministrado o sin él.

Apague el monitor y el PC antes de realizar las conexiones.

Notas

• No toque las clavijas del conector de cable de señal de video, ya que éstas se podrían doblar.
• Compruebe que el conector HD15 esté alineado para evitar que se doblen las clavijas del conector de cable de señal de video.

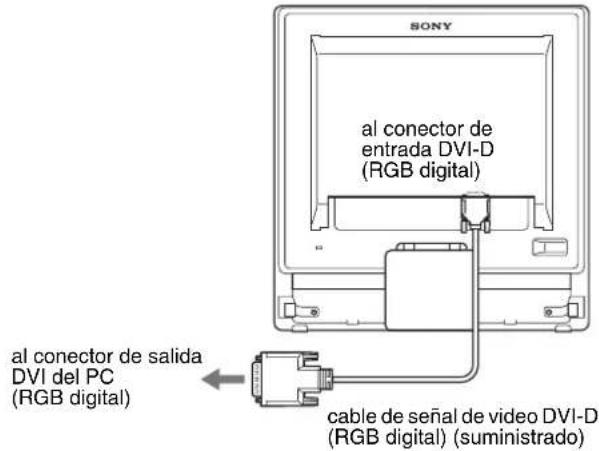

■ Conecte un PC equipado con un conector de salida DVI (RGB digital)

Con el cable de señal de video DVI-D (RGB digital), conecte el PC al conector de entrada DVI-D del monitor (RGB digital)

SONY al conector de entrada DVI-D (RGB digital) al conector de salida DVI del PC (RGB digital) cable de señal de video DVI-D (RGB digital) (suministrado)

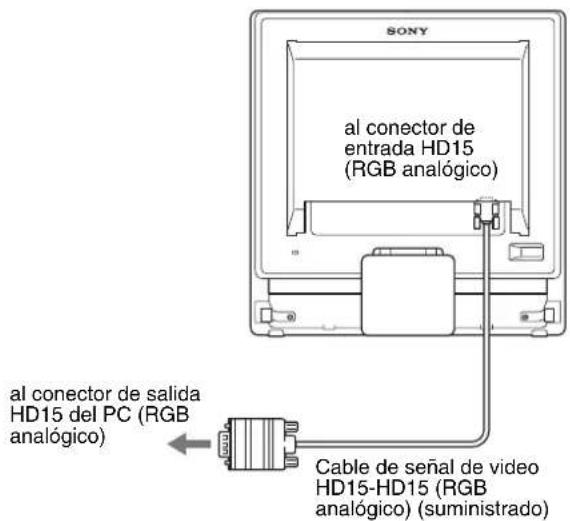

■ Conecte un PC equipado con un conector de salida HD15 (RGB analógico)

Con el cable de señal de video HD15-HD15 suministrado (RGB analógico), conecte el PC al conector de entrada HD15 del monitor (RGB analógico).

SONY al conector de entrada HD15 (RGB analógico) al conector de salida HD15 del PC (RGB analógico) Cable de señal de video HD15-HD15 (RGB analógico) (suministrado)

■ Conexión del cable de audio

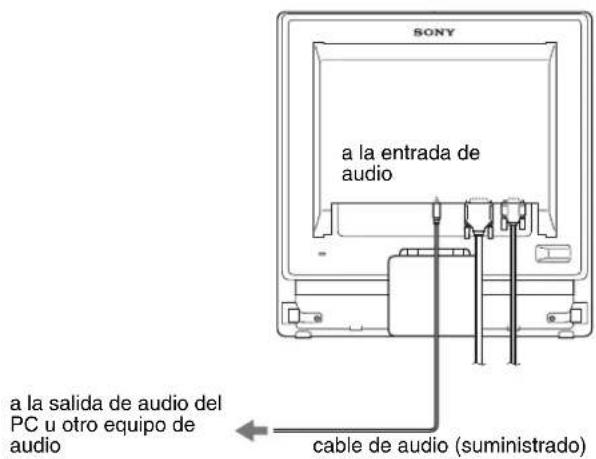

Conecte el cable de audio suministrado a la toma de entrada de audio correspondiente del monitor.

Con los altavoces o auriculares del monitor, puede escuchar sonido desde su PC o desde otro equipo de audio conectado a las tomas de entrada de audio del monitor.

Para obtener más información, consulte "Control del volumen" en la página 18.

SONY a la entrada de audio a la salida de audio del PC u otro equipo de audio cable de audio (suministrado)

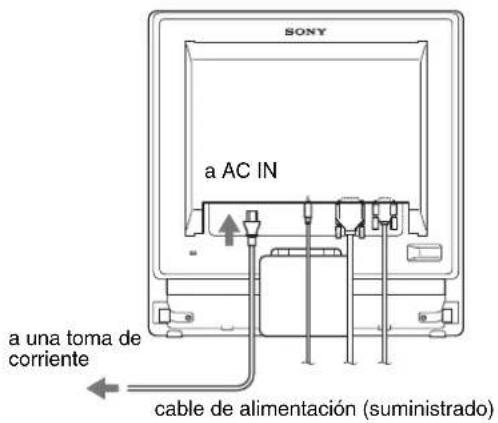

Paso 3: Conecte el cable de alimentación

Con el monitor y el PC desconectados, conecte primero el cable de alimentación al monitor y a continuación a la toma de corriente.

SONY a AC IN a una toma de corriente cable de alimentación (suministrado)

Paso 4: Asegure los cables

1 Ate los cables.

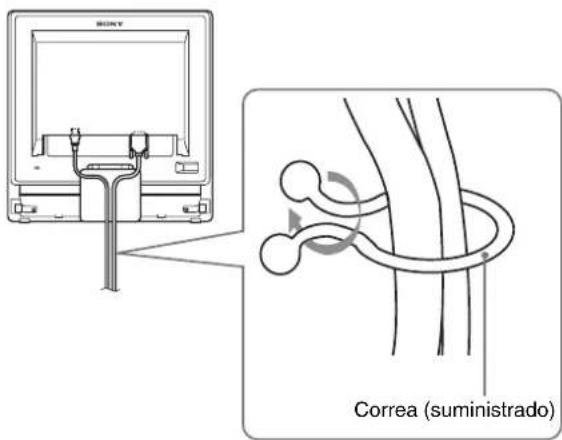

Con la correa suministrada, ate los cables.

MUNY Correa (suministrado)

La ilustración de la parte posterior del monitor que se presenta a continuación corresponde al SDM-G76X. Es la misma para los otros modelos.

Paso 5: Encienda el monitor y el PC

Presione el interruptor ⏻ (alimentación).

El indicador ⏻ (alimentación) del monitor se ilumina en verde.

Encienda el PC.

La instalación del monitor está completa. Si es necesario, utilice los controles del monitor para ajustar la imagen.

• Si no aparece ninguna imagen en la pantalla Verifique que el cable de alimentación y el cable de señal de video estén conectados correctamente.
• Si no aparece NO SEÑAL en la pantalla: El PC se encuentra en el modo de ahorro de energía. Presione una tecla del teclado o mueva el ratón.
• Si aparece CABLE DESCONECTADO en la pantalla: Verifique que el cable de señal de video esté conectado correctamente.

- Si no aparece FUERA DEL ALCANCE en la pantalla: Vuelva a conectar el monitor anterior. A continuación, ajuste I tarjeta gráfica del PC dentro de los rangos siguientes.

	RGB analógico RGB digital
Frecuencia horizontal	de 28 a 80 kHz de 28 a 64 kHz
Frecuencia vertical	de 56 a 75 Hz 60 Hz
Resolución	1 280 × 1 024 o inferior	1 280 × 1 024 o inferior

Para obtener más información acerca de los mensajes en pantalla, consulte "Problemas y soluciones" en la página 21.

No se requieren controladores específicos

El monitor cumple con la norma "DDC" Plug & Play y el PC detecta automáticamente toda la información del monitor. No se requiere la instalación de ningún controlador específico en el PC. La primera vez que encienda el PC tras conectar el monitor, es posible que aparezca el asistente para la instalación en la pantalla. En este caso, realice el procedimiento que se indica en la pantalla. El monitor Plug & Play se selecciona automáticamente de modo que éste se pueda utilizar.

La frecuencia vertical cambia a 60 Hz. Puesto que los parpadeos no obstruyen la utilización monitor, puede utilizarlo tal como está. No es necesario establecer la frecuencia vertical en un valor particularmente elevado.

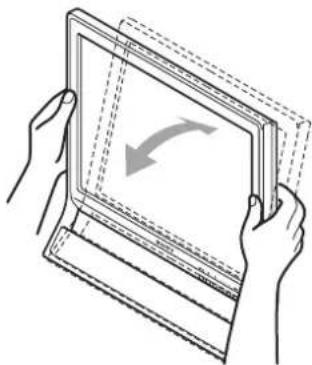

Ajuste de la inclinación

Esta pantalla puede ajustarse dentro de los ángulos que se indican a continuación.

aprox. 20°

Sujete los costados del panel LCD y ajuste la inclinación de la pantalla.

Para utilizar la pantalla cómodamente

Esta pantalla está diseñada de manera que pueda establecer un ángulo de visión confortable. Ajuste el ángulo de la pantalla en función de la altura del escritorio y silla, de modo que no refleje luz desde la pantalla hacia los ojos.

Nota

Al ajustar la inclinación de la pantalla, asegúrese de que no se caiga ni golpee el escritorio.

Selección de la señal de entrada (botón INPUT)

Presione el botón INPUT.

La señal de entrada cambia cada vez que presiona este botón.

INPUT

Mensaje en pantalla(Aparece durante alrededor de5 segundos en la esquinasuperior izquierda.)	Configuración de la señal deentrada
ENTRADA1 : DVI-D conector de entrada DVI-D(RGB digital) paraENTRADA1
ENTRADA2 : HD15 conector de entrada HD15(RGB analógico) paraENTRADA2

Personalización del monitor

Antes de realizar ajustes

Conecte el monitor y el PC, y enciéndalos.

Espere al menos 30 minutos antes de realizar ajustes para obtener el mejor resultado.

Es posible realizar varios ajustes al monitor mediante el menú de pantalla.

Navegación del menú

■ Uso de los botones MENÚ, ↓/↑, y OK

1 Visualice el menú principal.

Presione el botón MENU para ver el menú principal en la pantalla.

2 Seleccione el menú que desea ajustar.

Presione los botones ↓/↑ para ver el menú deseado. Presione el botón OK para seleccionar el elemento del menú.

Presione los botones ↓/↑ para realizar el ajuste y, a continuación, presione el botón OK.

Al presionar el botón OK, se almacena el ajuste y la pantalla vuelve al menú anterior.

Presione el botón MENU una vez para volver a la vista normal. Si no se presiona ningún botón, el menú se cierra automáticamente transcurridos unos 45 segundos.

Ajuste del MODO (MODO IMAGEN)

Si presiona varias veces el botón situado en la parte inferior derecha del monitor, podrá ajustar el MODO en PELÍCULA → PC → USUARIO → JUEGO.

Presione el botón -varias veces.

El ajuste predeterminado de MODO es PELÍCULA. Si presiona el botón óima vez, aparecerá PELÍCULA (el ajuste predeterminado), y si lo presiona de nuevo, aparecerá PC.

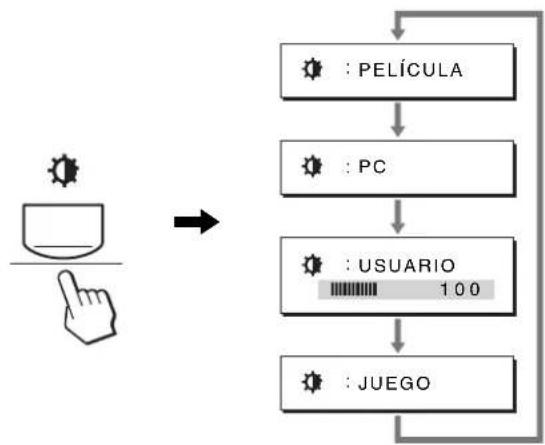

Cada vez que presione el botón 🔍 el modo cambiará de la siguiente forma.

Cuando uno de los modos aparece en pantalla, el ajuste MODO se modifica. El menú desaparece de forma automática transcurridos aproximadamente 5 segundos.

Si selecciona USUARIO, puede ajustar el nivel de retroiluminación presionando los botones ↓/↑ o seleccionando la retroiluminación del MENU.

Nota

Puede ajustar con precisión la calidad de la imagen de cada modo.

■ Restablecimiento de los ajustes

Es posible restablecer los ajustes mediante el menú REST.

Consulte página 18 para obtener más información acerca del restablecimiento de los ajustes.

■ Control del monitor por el PC

Mantenga presionado el botón MENU durante al menos 5 segundos. Verá un mensaje en pantalla que indica el ajuste actual. Transcurridos 3 segundos, el ajuste DDC/CI se activa o se desactiva como se muestra a continuación.

Mensajes en pantalla(Aparecen durante unos momentos)
DDC-CI : SÍ(ajuste predeterminado)	Permite que el PC controle los ajustes del menú.
DDC-CI : NO No permite que el PC controle los ajustes del menú.

Nota

Esta función se aplica solamente a aquellos PC que admitan la función DDC/CI (Display Data Channel Command Interface, Interfaz de comandos de canal de datos de pantalla).

Menú IMAGEN

Mediante el menú IMAGEN puede ajustar los siguientes elementos.

• MODO (JUEGO/PELÍCULA/PC/ USUARIO)
- RETROILUMIN
- CONTRASTE
• BRILLO
• COLOR
• GAMMA γ
• N I T I D E Z
• MODO RESTAB.

IMAGEN PELICULA 100 : 100 70 50 1280 x 024 /60 Hz EX I INOU

■ Menú MODO

Puede seleccionar el brillo de la pantalla que se adecue a sus necesidades.

Los ajustes de IMAGEN pueden establecerse para cada modo. El ajuste modificado se aplicará automáticamente en cada entrada (ENTRADA1/ENTRADA2).

1 Presione el botón MENU.

Aparece el menú principal en la pantalla.

2 Presione el botón ↓/↑ para seleccionar (IMAGEN) y, a continuación, presione el botón OK.

Aparece el menú IMAGEN en la pantalla.

3 Presione el botón ↓/↑ para seleccionar PELÍCULA y, a continuación, presione el botón OK.

Aparece el menú MODO en la pantalla.

MODO JUEGO PELICULA PC USUARIO 1280x 1024/60Hz

4 Presione el botón ↓/↑ para seleccionar el modo deseado y presione el botón OK.

El ajuste predeterminado es PELÍCULA.

• JUEGO: Imagen brillante.
- PELÍCULA: Imagen clara con un fuerte contraste.
• PC: Imagen de tono suave.
- USUARIO: Imagen con brillo poco intenso.

Nota

Puede ajustar con precisión la calidad de la imagen de cada modo.

■ Ajuste de la luz de fondo (RETROILUMIN)

Si la pantalla tiene demasiado brillo, ajuste la luz de fondo para verla mejor.

1 Presione el botón MENU.

Aparece el menú principal en la pantalla.

2 Presione los botones ↓/↑ para seleccionar (IMAGEN) y presione el botón OK.

Aparece el menú IMAGEN en la pantalla.

3 Presione los botones ↓/↑ para seleccionar (RETROILUMIN) y presione el botón OK.

Aparece el menú RETROILUMIN en la pantalla.

4 Presione los botones ↓/↑ para ajustar el nivel de luz y presione el botón OK.

■ Ajuste de contraste (CONTRASTE)

Ajuste el contraste de la imagen.

Nota

Mientras COLOR está establecido en sRGB, no puede ajustar CONTRASTE, BRILLO o GAMMA.

1 Presione el botón MENU.

Aparece el menú principal en la pantalla.

2 Presione los botones ↓/↑ para seleccionar (IMAGEN) y presione el botón OK.

Aparece el menú IMAGEN en la pantalla.

3 Presione los botones ↓/↑ para seleccionar Ⓐ (CONTRASTE) y presione el botón OK.

Aparece el menú CONTRASTE en la pantalla.

4 Presione los botones ↓/↑ para ajustar el contraste y presione el botón OK.

■ Ajuste del nivel de negro de una imagen (BRILLO)

Ajuste el brillo de la imagen (nivel de negro).

Nota

Mientras COLOR está establecido en sRGB, no puede ajustar CONTRASTE, BRILLO o GAMMA.

1 Presione el botón MENU.

Aparece el menú principal en la pantalla.

2 Presione los botones ↓/↑ para seleccionar (IMAGEN) y presione el botón OK.

Aparece el menú IMAGEN en la pantalla.

3 Presione los botones ↓/↑ para seleccionar (BRILLO) y presione el botón OK.

Aparece el menú BRILLO en la pantalla.

4 Presione los botones ↓/↑ para ajustar el brillo y presione el botón OK.

■ Ajuste de la temperatura del color (COLOR)

Es posible seleccionar el nivel de color de la imagen para el campo de color blanco a partir de los valores de temperatura de color predeterminados.

Si fuese necesario, también es posible ajustar con precisión la temperatura de color.

Es posible establecer la temperatura del color descada para cada modo del brillo de la pantalla.

COLOR PELÍCULA 93 00 K 6 500 K sRGB USUARIO LAJUSTAR 1 280 1024 60 Hz x

1 Presione el botón MENU.

Aparece el menú principal en la pantalla.

2 Presione los botones ↓/↑ para seleccionar (IMAGEN) y presione el botón OK.

Aparece el menú IMAGEN en la pantalla.

3 Presione los botones ↓/↑ para seleccionar (COLOR) y presione el botón OK.

Aparece el menú COLOR en la pantalla.

4 Presione los botones ↓/↑ para seleccionar la temperatura de color deseada y presione el botón OK.

Los blancos cambian de un tono azulado a rojizo a medida que la temperatura desciende de 9 300K a 6 500K (ajuste predeterminado).

Al seleccionar “sRGB”, los colores se ajustan al perfil sRGB. (El valor de color sRGB es un protocolo de espacio de color estándar de la industria diseñado para los productos informáticos). Si selecciona “sRGB”, la configuración de color del PC debe establecerse en el perfil sRGB.

Notas

- Si un PC u otro equipo conectado no cumple con el estándar sRGB, no será posible ajustar el color al perfil sRGB.

- Mientras COLOR esté establecido en sRGB, no puede ajustar CONTRASTE, BRILLO ni GAMMA.

Ajuste preciso de la temperatura de color (AJUSTE USUARIO)

La temperatura del color puede establecerse para cada modo (JUEGO/PELÍCULA/PC/USUARIO).

AJUSTE USUARIO R 128 V 128 A 128 1280 1024 60 Hz x OK EX I TMU

1 Presione los botones ↓/↑ para seleccionar AJUSTAR y presione el botón OK.

Aparece el menú AJUSTE USUARIO en la pantalla.

2 Presione los botones ↓/↑ para seleccionar R (Rojo) o A (Azul) y presione el botón OK. A continuación, presione los botones ↓/↑ para ajustar la temperatura de color y presione el botón OK.

Debido a que este ajuste cambia la temperatura de color aumentando o disminuyendo los componentes R y A con respecto a V (verde), el componente V permanece fijo.

3 Presione los botones ↓/↑ para seleccionar ↗ y, a continuación, presione el botón OK.

El nuevo valor de color se almacena en la memoria y se recupera automáticamente cada vez que se seleccione USUARIO.

Aparece el menú COLOR en la pantalla.

■ Ajuste del valor gamma (GAMMA)

Es posible asociar el tono del color de la imagen en la pantalla con el tono de color original de la imagen.

Nota

Mientras COLOR está establecido en sRGB, no puede ajustar CONTRASTE, BRILLO o GAMMA.

1 Presione el botón MENU.

Aparece el menú principal en la pantalla.

2 Presione los botones ↓/↑ para seleccionar (IMAGEN) y presione el botón OK.

Aparece el menú IMAGEN en la pantalla.

3 Presione los botones ↓/↑ para seleccionar γ (GAMMA) y presione el botón OK.

Aparece el menú GAMMA en la pantalla.

4 Presione los botones ↓/↑ para seleccionar el modo deseado y presione el botón OK.

■ Ajuste de la nitidez (NITIDEZ)

Ajuste la nitidez de los bordes de la imagen, etc.

1 Presione el botón MENU.

Aparece el menú principal en la pantalla.

2 Presione los botones ↓/↑ para seleccionar (IMAGEN) y presione el botón OK.

Aparece el menú IMAGEN en la pantalla.

3 Presione los botones ↓/↑ para seleccionar (NITIDEZ) y presione el botón OK.

Aparece el menú NITIDEZ en la pantalla.

4 Presione los botones ↓/↑ para ajustar la nitidez y presione el botón OK.

■ Menú MODO RESTAB. (se restablece cada modo al ajuste predeterminado) →←

Es posible restablecer los ajustes a los valores predeterminados.

1 Presione el botón MENU.

Aparece el menú principal en la pantalla.

2 Presione el botón ↓/↑ para seleccionar 📁 (IMAGEN) y, a continuación, presione el botón OK.

Aparece el menú IMAGEN en la pantalla.

3 Presione los botones ↓/↑ para seleccionar →← (MODO RESTAB.) y presione el botón OK.

Aparece el menú MODO RESTAB. en la pantalla.

4 Presione los botones ↓/↑ para seleccionar el modo deseado y presione el botón OK.

• ACEPTAR: Para restablecer cada modo del menú IMAGEN a los valores predeterminados.
• CANCELAR: Para cancelar el restablecimiento y volver al menú IMAGEN.

Menú AUDIO

Mediante el menú AUDIO puede ajustar los siguientes elementos.

• AGUDOS
• GRAVES
• BALANCE
• ENVOLVENTE
- REST →←

AUDIO PELÍCULA AGUDOS GRAVES BALANCE ENVOLVENTE 1280x 1024/60Hz

■ Ajuste de AGUDOS, GRAVES o BALANCE

1 Presione el botón MENU.

Aparece el menú principal en la pantalla.

2 Presione los botones ↓/↑ para seleccionar (AUDIO) y presione el botón OK.

3 Presione los botones ↓/↑ para seleccionar AGUDOS, GRAVES o BALANCE y presione el botón OK.
4 Presione los botones ↓/↑ para ajustar los agudos, graves o balance y presione el botón OK.

Nota

Solamente es posible ajustar AGUDOS y GRAVES mientras el efecto ENVOLVENTE esté desactivado.

■ Selección de ENVOLVENTE

1 Presione el botón MENU.

Aparece el menú principal en la pantalla.

2 Presione los botones ↓/↑ para seleccionar (AUDIO) y presione el botón OK.
3 Presione los botones ↓/↑ para seleccionar ENVOLVENTE y presione el botón OK.
4 Presione los botones ↓/↑ para seleccionar el modo deseado y presione el botón OK.

ENVOLVENTE Sí NO 1 2 8 0x 1 0 2 4 / 6 0 Hz

• SÍ: Proporciona un sonido potente (efecto envolvente).
• NO: Desactiva el efecto envolvente.

■ Menú RESTAB. AUDIO (se restablece cada modo al ajuste predeterminado) →←

Es posible restablecer los ajustes a los valores predeterminados.

1 Presione el botón MENU.

Aparece el menú principal en la pantalla.

2 Presione el botón ↓/↑ para seleccionar ◀ (AUDIO) y presione el botón OK.

Aparece el menú AUDIO en la pantalla.

3 Presione los botones ↓/↑ para seleccionar →← (REST) y presione el botón OK.

Aparece el menú RESTAB. AUDIO en la pantalla.

4 Presione los botones ↓/↑ para seleccionar el modo deseado y presione el botón OK.

• ACEPTAR: Para restablecer cada modo del menú AUDIO a los valores predeterminados.
• CANCELAR: Para cancelar el restablecimiento y volver al menú AUDIO.

Menú PANTALLA (solamente señal RGB analógica)

Mediante el menú PANTALLA puede ajustar los siguientes elementos.

• AJUSTE AUTO.
  • F A S E
  • ANCHO
  • CENTRADO H
  • CENTRADO V

PANTALLA AJUSTE AUTO. FASE ANCHO CENTRADO H CENTRADO V 1280 1024 60Hz

Nota

Cuando reciba señales RGB digitales del conector de entrada DVI-D para ENTRADA1, no es necesario el ajuste.

■ Función de ajuste automático de la calidad de imagen

Cuando el monitor recibe una señal de entrada, ajusta automáticamente la posición y la nitidez (fase/ancho) de la imagen para garantizar que aparezca una imagen nítida en pantalla (página 19).

Nota

Mientras esté activada la función de ajuste automático de calidad de imagen, sólo se podrá utilizar el interruptor ⏻ (alimentación).

Si la función de ajuste automático de calidad de imagen de este monitor no parece ajustar por completo la imagen

Es posible realizar ajustes automáticos adicionales de la calidad de imagen para la señal de entrada actual (consulte AJUSTE AUTO. a continuación).

Si aún necesita realizar ajustes adicionales a la calidad de imagen

Es posible ajustar manualmente la nitidez (fase/ancho) y la posición (horizontal/vertical) de la imagen.

Estos ajustes se almacenan en la memoria y se recuperan automáticamente cuando el monitor recibe una señal de entrada previamente recibida y registrada.

■ Realice ajustes automáticos adicionales en la calidad de la imagen para la señal de entrada actual (AJUSTE AUTO.)

1 Presione el botón MENU.

Aparece el menú principal en la pantalla.

2 Presione los botones ↓/↑ para seleccionar (PANTALLA) y presione el botón OK.

Aparece el menú PANTALLA en la pantalla.

3 Presione los botones ↓/↑ para seleccionar AJUSTE AUTO. y presione el botón OK.

Aparece el menú AJUSTE AUTO. en la pantalla.

4 Presione los botones ↓/↑ para seleccionar Sí o NO y presione el botón OK.

• SÍ: Realice los ajustes necesarios de la fase, el ancho y la posición horizontal o vertical de la pantalla para la senal de entrada actual y almacénelos.
  Cuando el monitor se enciende o la senal de entrada cambia, la función de AJUSTE AUTO. realiza los ajustes automáticamente,
• NO: La función de AJUSTE AUTO. no está disponible. Nota
  Cuando la senal de entrada cambia, la función de AJUSTE AUTO. se activa automáticamente.

Nota

5 Presione los botones ↓/↑ para seleccionar ↗ y presione el botón OK.

Regrese a la pantalla del menú.

■ Ajuste la nitidez y la posición de la imagen manualmente (ANCHO/FASE/CENTRADO H/CENTRADO V)

Es posible ajustar la nitidez y la posición de la imagen de la siguiente manera. Este ajuste se efectúa cuando el PC está conectado al conector de entrada HD15 del monitor (RGB analógico).

1 Establezca la resolución en 1 280 × 1 024 en el PC.

2 Cargue el CD-ROM.

3 Inicie el CD-ROM

Para el usuario de Windows Cuando funciona la ejecución automática:

Seleccione el área, el idioma y el modelo y haga clic en Mostrar herramienta de ajuste (UTILITY).

4 Haga clic en "Adjust" y confirme la resolución actual (valor superior) y la recomendada (valor inferior) y, a continuación, haga clic en "Next".

Aparece en orden el patrón de prueba ANCHO.

5 Presione el botón MENÚ.

Aparece el menú principal en la pantalla.

6 Presione los botones ↓/↑ para seleccionar (PANTALLA) y presione el botón OK.

Aparece el menú PANTALLA en la pantalla.

7 Presione los botones ↓/↑ para seleccionar ANCHO y presione el botón OK.

Aparece el menú de ajuste ANCHO en pantalla.

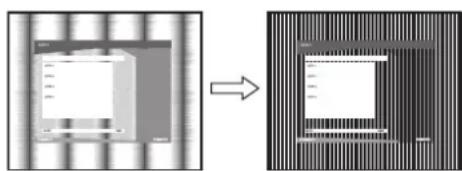

8 Presione los botones ↓/↑ hasta que desaparezcan las franjas verticales.

Realice el ajuste de modo que desaparezcan las franjas verticales.

9 Presione el botón OK.

Aparece el menú principal en la pantalla.

Si aparecen franjas horizontales en toda la pantalla, realice el procedimiento siguiente para ajustar la FASE.

10 Haga clic en "Next".

Aparece en orden el patrón de prueba FASE.

11 Presione los botones ↓/↑ para seleccionar FASE y presione el botón OK.

Aparece el menú de ajuste FASE en pantalla.

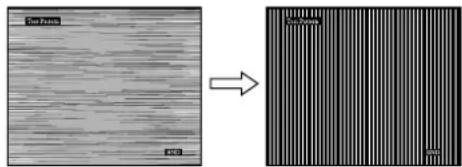

12 Presione los botones ↓/↑ hasta que las franjas horizontales se reduzcan al máximo.

Realice el ajuste de modo que haya un mínimo de franjas horizontales.

13 Presione el botón OK.

Aparece el menú principal en la pantalla.

14 Haga clic en "Next".

Aparece en orden el patrón de prueba CENTRADO.

15 Presione los botones ↓/↑ para seleccionar CENTRADO H o CENTRADO V y presione el botón OK.

El menú de ajuste CENTRADO H o el menú de ajuste CENTRADO V aparecen en pantalla.

16 Presione los botones ↓/↑ para centrar el patrón de prueba en la pantalla.

17 Haga clic en "Next".

Haga clic en “End” o “SALIR” para desactivar el patrón de prueba.

Cuando falla la función de ejecución automática:

1 Abra "Mi PC" y haga clic con el botón derecho en el icono CD-ROM.

Vaya al "Explorador" y abra el icono CD-ROM.

2 Abra [Utilidad] y a continuación seleccione [WINDOWS].

3 Inicie [WIN\_UTILITY.EXE].

Se muestra el patrón de prueba. Vaya al paso 4.

Para el usuario de Macintosh

1 Abra el CD-ROM.

2 Abra [Utilidad] y a continuación seleccione [MAC].

3 Abra [MAC UTILITY] y, a continuación, inicie [MAC\_CLASSIC\_UTILITY] o [MAC\_OSX\_UTILITY].

Se muestra el patrón de prueba. Vaya al paso 4.

4 Presione el botón MENÚ.

Aparece el menú principal en la pantalla.

5 Presione los botones ↓/↑ para seleccionar (PANTALLA) y presione el botón OK.

Aparece el menú PANTALLA en la pantalla.

6 Presione los botones ↓/↑ para seleccionar FASE y presione el botón OK.

Aparece el menú de ajuste FASE en pantalla.

7 Presione los botones ↓/↑ hasta que las franjas horizontales se reduzcan al máximo.

Realice el ajuste de modo que haya un mínimo de franjas horizontales.

8 Presione el botón OK.

Aparece el menú principal en la pantalla.

Si se observan rayas verticales en toda la pantalla, ajuste el ANCHO mediante los procedimientos siguientes.

9 Presione los botones ↓/↑ para seleccionar ANCHO y presione el botón OK.

Aparece el menú de ajuste ANCHO en pantalla.

10 Presione los botones ↓/↑ hasta que desaparezcan las franjas verticales.

Realice el ajuste de modo que desaparezcan las franjas verticales.

11 Presione el botón OK.

Aparece el menú principal en la pantalla.

12 Presione los botones ↓/↑ para seleccionar CENTRADO H o CENTRADO V y presione el botón OK.

El menú de ajuste CENTRADO H o el menú de ajuste CENTRADO V aparecen en pantalla.

13 Presione los botones ↓/↑ para centrar el patrón de prueba en la pantalla.

14 Haga clic en "END" en la pantalla para desactivar el patrón de prueba.

Menú POSICIÓN MENÚ

Si el menú bloquea una imagen en la pantalla, es posible cambiar su posición.

POSICIÓN MENU 1280 1024 60 Hz x OK EX I MENU

1 Presione el botón MENU.

Aparece el menú principal en la pantalla.

2 Presione los botones ↓/↑ para seleccionar (POSICIÓN MENÚ) y presione el botón OK.

Aparece el menú POSICIÓN MENU en la pantalla.

3 Presione los botones ↓/↑ para seleccionar la posición deseada y presione el botón OK.

Hay tres posiciones para la parte superior, inferior y central de la pantalla.

Menú SIN SEÑAL ENTR

Cuando se selecciona ENTR AUTO ACT en el menú SIN SEÑAL ENTR, el monitor detecta automáticamente una señal de entrada a un terminal de entrada y cambia automáticamente la entrada antes de que el monitor entre en modo de ahorro de energía.

SIN SENAL ENTR ■ ENTR AUTO ACT ENTR AUTO DES 1280 1024 60Hz x

1 Presione el botón MENU.

Aparece el menú principal en la pantalla.

2 Presione los botones ↓/↑ para seleccionar → (SIN SEÑAL ENTR) y presione el botón OK.

Aparece el menú SIN SEÑAL ENTR en la pantalla.

3 Presione los botones ↓/↑ para seleccionar el modo deseado y presione el botón OK.

• ENTR AUTO ACT:

Cuando la terminal de entrada seleccionada no tiene señal de entrada o cuando selecciona un terminal de entrada con el botón INPUT en el monitor y la terminal no tiene señal de entrada, aparece el mensaje en pantalla (página 20) y el monitor comprueba automáticamente la señal de entrada en otro terminal de entrada para cambiar la entrada.

Cuando se cambia la entrada, se muestra el terminal de entrada seleccionado en la parte superior izquierda de la pantalla.

Cuando no hay señal de entrada, el monitor entra automáticamente en modo de ahorro de energía.

- ENTR AUTO DES:

La entrada no se cambia automáticamente. Presione el botón INPUT para cambiar la entrada.

Menú LANGUAGE

Se puede cambiar el idioma que se utiliza en los menús o los mensajes que aparecen en este monitor.

LANGUAGE ENGLISH FRANÇAIS DEUTSCH ESPANOL ITALIANO 1280 1024 60Hz x

1 Presione el botón MENU.

Aparece el menú principal en la pantalla.

2 Presione los botones ↓/↑ para seleccionar (LANGUAGE) y presione el botón OK.

Aparece el menú LANGUAGE en la pantalla.

3 Presione los botones ↓/↑ para seleccionar un idioma y presione el botón OK.

• ENGLISH: Inglés
• FRANÇAIS: Francés
• DEUTSCH: Alemán
- ESPAÑOL
• ITALIANO: Italiano
• NEDERLANDS: Holandés
• SVENSKA: Succo

• РУССКИЙ:

R

u

s

• : 田本丽és

- 中文：

C

i

n

→← Menú REST (restablece los valores por defecto)

Es posible restablecer los ajustes a los valores predeterminados.

ACCEPTAR CANCELAR 1280 1024 60Hz x

1 Presione el botón MENU.

Aparece el menú principal en la pantalla.

2 Presione los botones ↓/↑ para seleccionar →← (REST) y presione el botón OK.

Aparece el menú REST en la pantalla.

3 Presione los botones ↓/↑ para seleccionar el modo deseado y presione el botón OK.

- ACEPTAR: Para restablecer todos los datos de ajuste a los valores predeterminados. Tenga en cuenta que la configuración LANGUAGE no se restablece mediante este método.

- CANCELAR: Para cancelar el restablecimiento y volver a la pantalla del menú.

Menú BLOQ DE AJUSTES

Es posible bloquear el control de los botones para evitar que se realicen ajustes o que éstos se restablezcan de manera accidental.

BLOQ DE AJUSTES SÍ NO 1280 1024 60Hz x

1 Presione el botón MENU.

Aparece el menú principal en la pantalla.

2 Presione los botones ↓/↑ para seleccionar O™ (BLOQ DE AJUSTES) y presione el botón OK.

Aparece el menú BLOQ DE AJUSTES en la pantalla.

3 Presione los botones ↓/↑ para seleccionar Sí o NO.

- SÍ: Solamente funcionará el interruptor ⏻ (alimentación) y el botón MENU. Si intenta realizar otra operación, aparece en pantalla el icono 📄 Con 🔒OQ DE AJUSTES establecido en SÍ, sólo podrá seleccionarse este elemento de menú.

- NO: BLOQ DE AJUSTES está establecido en NO.

Funciones técnicas

Control del volumen

Con los altavoces o auriculares del monitor, puede escuchar sonido desde su PC o desde otro equipo de audio conectado a las tomas de entrada de audio del monitor.

Puede controlar el volumen utilizando un menú "Volumen" independiente del menú principal.

1 Presione los botones ↓/↑ cuando no aparezca ningún menú en la pantalla.

VOLUMEN 30

2 Presione los botones ↓/↑ para controlar el volumen.

El menú desaparece de forma automática transcurridos aproximadamente 5 segundos.

Notas

- No es posible ajustar el volumen cuando el menú principal aparezca en la pantalla.

- Cuando el monitor esté en modo de ahorro de energía, los altavoces o los auriculares no emiten sonido.

Función de ahorro de energía

Este monitor cumple con las directrices de ahorro de energía definidas por VESA, ENERGY STAR y NUTEK. Si el monitor está conectado a un PC o tarjeta gráfica de video que cumple con DPMS (Display Power Management Standard, Estándar de gestión de energía de pantallas), para entrada analógica/DMPM (DVI Digital Monitor Power Management, Gestión de energía de monitor digital DVI), el monitor reducirá automáticamente el consumo energético como se muestra a continuación.

SDM-G76X

Modo de alimentación	Consumo de energía Indicador ⏻ (alimentación)
funcionamiento normal	50 W (máx.) verde
activo apagado* (suspensión completa)**	1,0 W (máx.) naranja
apagado 1,0 W (máx.) apagado

SDM-G96X

Modo de alimentación	Consumo de energía Indicador (alimentación)
funcionamiento normal	53 W (máx.) verde
activo apagado*(suspensión completa)**	1,0 W (máx.) naranja
apagado 1,0 W (máx.) apagado

* Cuando el PC pasa al modo “activo apagado”, la señal de entrada se corta y aparece NO SEÑAL en la pantalla. Transcurridos 5 segundos, el monitor pasa al modo de ahorro de energía.

** "suspensión completa" es el modo de ahorro de energía definido por la Environmental Protection Agency (Agencia de protección del medioambiente).

Función de ajuste automático de la calidad de imagen (solamente para señal RGB analógica)

Cuando el monitor recibe una señal de entrada, ajusta automáticamente la posición y la nitidez (fase/ancho) de la imagen para garantizar que aparezca una imagen nítida en pantalla.

El modo de valores predeterminados de fábrica

Cuando el monitor recibe una señal de entrada, hace coincidir automáticamente la señal con uno de los modos predeterminados de fábrica almacenados en la memoria del monitor, con el fin de ofrecer una imagen de alta calidad en el centro de la pantalla. Si la señal de entrada coincide con el modo predeterminado de fábrica, la imagen aparece automáticamente en la pantalla con los ajustes predeterminados adecuados.

Si las señales de entrada no coinciden con uno de los modos predeterminados de fábrica

Cuando el monitor recibe una señal de entrada que no coincide con uno de los modos predeterminados de fábrica, se activa la función de ajuste automático de calidad de imagen para garantizar que siempre aparezca una imagen nítida en el monitor (dentro de los rangos de frecuencia de monitores siguientes):

Frecuencia horizontal: 28–80 kHz

Frecuencia vertical: 56–75 Hz

Por consiguiente, la primera vez que el monitor recibe señales de entrada que no coinciden con uno de los modos predeterminados de fábrica, es posible que tarde un poco más de tiempo en mostrar la imagen en el monitor. Estos datos de ajuste se almacenan automáticamente en la memoria, de modo que la próxima vez el monitor funcionará del mismo modo que cuando recibe señales que coinciden con los modos predeterminados de fábrica.

Si ajusta manualmente la fase, el ancho y la posición de la imagen mientras la opción NO de AJUSTE AUTO. está seleccionada

Para algunas señales de entrada, es posible que la función de ajuste de calidad de imagen automático de este monitor no ajuste por completo la posición, la fase y el ancho de la imagen. En este caso, puede realizar manualmente estos ajustes (página 15). Si establece manualmente estos ajustes, los mismos se almacenan en la memoria como modos de usuario y se recuperan automáticamente cada vez que el monitor reciba las mismas señales de entrada.

Notas

• Mientras esté activada la función de ajuste automático de calidad de imagen, sólo se podrá utilizar el interruptor ⏻ (alimentación).
• Es posible que la imagen parpadee en este momento, pero no se debe a un mal funcionamiento. Simplemente espere un momento hasta que se complete el ajuste.

Solución de problemas

Antes de ponerse en contacto con el soporte técnico, consulte esta sección.

Mensajes en pantalla

Si hay algún problema con la señal de entrada, uno de los mensajes siguientes aparecerá en la pantalla. Para resolver el problema, consulte “Problemas y soluciones” en la página 21.

Si FUERA DEL ALCANCE aparece en la pantalla

Indica que las especificaciones del monitor no admiten la señal de entrada. Verifique los elementos siguientes.

Ejemplo

INFORMACIÓN

FUERA DEL ALCANCE

ENTRADA1:DVI-D

xxx.xkHz/xxxxHz

Si aparece "xxx.x kHz / xxx Hz"

Indica que las especificaciones del monitor no admiten la frecuencia horizontal o vertical.

Las cifras indican las frecuencias horizontal y vertical de la señal de entrada actual.

Si aparece "RESOLUCIÓN > 1280 × 1024"

Indica que las especificaciones del monitor no admiten la resolución (1 280 × 1 024 o inferior).

Si NO SEÑAL aparece en la pantalla

Indica que no se está recibiendo señal.

Ejemplo

I NFORMACIÓN NO SEÑA L ENTRADA1 : DV I -D IR A AHORRO ENERGÍA

IR A AHORRO ENERGÍA

El monitor entrará en modo de ahorro de energía transcurridos

5 segundos desde el momento en que apareció el mensaje.

Si CABLE DESCONECTADO aparece en la pantalla

Indica que el cable de señal de video ha sido desconectado.

Ejemplo

I NFORMACIÓN CABLE DESCONECTADO ENTRADA1: DVI-D IR A AHORRO ENERGÍA

IR A AHORRO ENERGÍA

El monitor entrará en modo de ahorro de energía transecurridos

45 segundos desde el momento en que apareció el mensaje.

Problemas y soluciones

Si un PC u otro equipo conectado causa un problema, consulte el manual de instrucciones del equipo conectado.

Si el problema persiste, llame a su distribuidor Sony autorizado y proporcionele la siguiente información:

Problema Compruebe lo siguiente
No hay imagen
Si el indicador ⏻ (alimentación) no está encendido después de conectarel cable de alimentación,o si el indicador ⏻ (alimentación)no está encendido después depresionar el interruptor dealimentación,	• Compruebe que el cable de alimentación está correctamente conectado.
Si “CABLE DESCONECTADO” aparece en la pantalla,	• Compruebe que el cable de señal de video está conectado correctamente y que losenchufes están perfectamente insertados en sus receptáculos (página 8).• Compruebe que los terminales del conector de entrada de video no están doblados niaplastados.• Compruebe que la configuración de la selección de entrada sea la correcta (página 10).• Se ha conectado un cable de señal de video no suministrado. Si conecta un cable de señalde video no suministrado, es posible que aparezca en la pantalla “CABLEDESCONECTADO” antes de entrar en modo de ahorro de energía. No se trata de unafalla en el funcionamiento.
Si “NO SEÑAL” aparece en pantallao el indicador ⏻ (alimentación) seilumina en naranja,	• Compruebe que el cable de señal de video está conectado correctamente y que losenchufes están perfectamente insertados en sus receptáculos (página 8).• Compruebe que los terminales del conector de entrada de video no están doblados niaplastados.• Compruebe que la configuración de la selección de entrada sea la correcta (página 10).■ Problemas causados por un PC u otro equipo conectado y no por elmonitor• El PC se encuentra en el modo de ahorro de energía. Presione una tecla del teclado omueva el ratón.• Compruebe que la tarjeta gráfica está instalada correctamente.• Instale el controlador más actualizado de la tarjeta gráfica, o haga coincidir la versión dela tarjeta gráfica con la del sistema operativo que está utilizando.• Si utiliza una computadora portátil, ajuste la salida de la computadora en salida de video(para obtener más información sobre cómo realizar el ajuste, póngase en contacto con elfabricante de la computadora).• Compruebe que la alimentación del equipo está activada.• Reinicie el PC.
Si “FUERA DEL ALCANCE” aparece en la pantalla,	■ Problemas causados por un PC u otro equipo conectado y no por elmonitor• Compruebe que el rango de frecuencia de video se encuentra dentro del especificado parael monitor. Si ha sustituido un monitor antiguo por este monitor, vuelva a conectar elanterior y ajuste la tarjeta gráfica del PC en los siguientes rangos:Horizontal: 28–80 kHz (RGB analógico), 28–64 kHz (RGB digital)Vertical: 56–75 Hz (RGB analógico), 60 Hz (RGB digital)Resolución: 1 280 × 1 024 o inferior• Inicie el sistema operativo en el modo a prueba de errores y reinicie la computadora unavez ajustada la resolución. La configuración del modo a prueba de errores varía enfunción del sistema operativo. Para obtener más información, póngase en contacto con elfabricante de la computadora.
Si está usando Windows yreemplazó un monitor antiguo poréste,	• Si ha sustituido un monitor antiguo por éste, vuelva a conectar el anterior y realice losiguiente. Seleccione “SONY” de la lista “Fabricantes” y seleccione “SDM-G76X” o“SDM-G96X” de la lista “Modelos” de la pantalla de selección de dispositivos deWindows. Si el nombre del modelo del monitor no aparece en la lista “Modelos”, intente“Plug & Play”.
Si utiliza un sistema Macintosh,	• Si utiliza un adaptador de Macintosh (no suministrado), compruebe que el adaptador deMacintosh y el cable de señal de video estén correctamente conectados.
La imagen parpadea, salta, oscila o está torcida.	Ajuste el ancho y la fase (solamente señal RGB analógica) (página 15).Intente conectar el monitor a otra toma de corriente de ca, preferentemente, en un circuito distinto.Problemas causados por un PC u otro equipo conectado y no por el monitorConsulte el manual de la tarjeta gráfica para obtener el ajuste de monitor correcto.Confirme que el modo gráfico (VESA, Macintosh 19" Color, etc.) y la frecuencia de la señal de entrada son compatibles con este monitor. Aunque la frecuencia se encuentre dentro del rango correcto, algunas tarjetas gráficas pueden tener una pulsación de sincronización demasiado estrecha para que el monitor se sincronice correctamente.Ajuste la tasa de actualización del PC (frecuencia vertical) para obtener la mejor imagen posible.
La imagen está borrosa. • Ajuste el brillo y el contraste (página 12).Ajuste el ancho y la fase (solamente señal RGB analógica) (página 15).Problemas causados por un PC u otro equipo conectado y no por el monitorEstablezca la resolución en SXGA ( 1 280 × 1 024 ) en el PC.
Aparecen imágenes fantasma.	Elimine el uso de extensiones de cable de video o decodificadores de video.Compruebe que todos los enchufes estén colocados firmemente en sus tomas.
La imagen no está centrada o no tiene el tamaño correcto (solamente señal RGB analógica).	Ajuste el ancho y la fase (página 15).Ajuste la posición de la imagen (página 15). Tenga en cuenta que algunos modos de video no llenan la pantalla hasta los bordes.
La imagen es demasiado pequeña.	Problemas causados por un PC u otro equipo conectado y no por el monitorEstablezca la resolución en SXGA ( 1 280 × 1 024 ) en el PC.
La imagen está oscura. • Ajuste el brillo (página 12).Ajuste la luz de fondo (página 12).La pantalla tarda unos minutos hasta que se hace más brillante tras el encendido del monitor.
Se ve un patrón ondulado o elíptico (muaré).	Ajuste el ancho y la fase (solamente señal RGB analógica) (página 15).
El color no es uniforme.	Ajuste el ancho y la fase (solamente señal RGB analógica) (página 15).
El blanco no es blanco.	Ajuste la temperatura del color (página 13).
No funcionan los botones del monitor (parece en la pantalla).	Si BLOQ DE AJUSTES está estableccido en SÍ, establézcalo en NO (página 18).
El monitor se apaga después de unos minutos.	Problemas causados por un PC u otro equipo conectado y no por el monitorDesactive el modo de ahorro de energía del PC.
La resolución que aparece en la pantalla de menú no es correcta.	Según el ajuste de la tarjeta gráfica, es posible que la resolución que aparece en la pantalla de menú no coincida con la resolución definida en el PC.

• Nombre del modelo: SDM-G76X o SDM-G96X
• Número de serie
• Descripción detallada del problema
• Fecha de compra
• Nombre y especificaciones del PC y la tarjeta gráfica

Especificaciones

SDM-G76X

Panel LCD Tipo de panel: Matriz activa a-Si TFT

Tamaño de la imagen: 17,0 pulgadas

Formato de señal de entrada

frecuencia de funcionamiento RGB*

Resolución Horizontal: máx. 1 280 puntos

Vertical: máx. 1 024 líneas

Niveles de señal de entrada

Señal de video RGB analógica

0,7 Vp-p, 75 Ω, positivo

Señal SYNC

nivel TTL, 2,2 kΩ,

positivo o negativo

(Sincronización horizontal y

vertical)

Señal RGB digital (DVI) :

TMDS (enlace simple)

Entrada de audio Minitoma estéreo, 0,5 Vrms

Salida de altavoz 2 W × 2

Toma de auriculares Minitoma estéreo

Requisitos de alimentación 100–240 V, 50–60 Hz,

máx. 1,0 A

Temperatura de funcionamiento

5-35°C

Dimensiones (ancho/alto/profundidad)

Pantalla (posición vertical):

Aprox. 383,5 × 404,5 × 163 mm

(15 1/8 × 16 × 61/2 pulgadas)

Peso Aprox. 5,5 kg (12 lb 2 oz)

Plug & Play DDC2B

Accesorios Consulte la página 8.

SDM-G96X

Panel LCD Tipo de panel: Matriz activa a-Si TFT

Tamaño de la imagen: 19,0 pulgadas

Formato de señal de entrada

frecuencia de funcionamiento RGB*

Resolución Horizontal: máx. 1 280 puntos

Vertical: máx. 1 024 líneas

Niveles de señal de entrada

Señal de video RGB analógica

0,7 Vp-p, 75 Ω, positivo

Señal SYNC

nivel TTL, 2,2 kΩ,

positivo o negativo

(Sincronización horizontal y

vertical)

Señal RGB digital (DVI) :

TMDS (enlace simple)

Entrada de audio Minitoma estéreo, 0,5 Vrms

Salida de altavoz 2 W × 2

Toma de auriculares Minitoma estéreo

Requisitos de alimentación 100–240 V, 50–60 Hz,

máx. 1,0 A

Temperatura de funcionamiento

5-35°C

Dimensiones (ancho/alto/profundidad)

Pantalla (posición vertical):

Aprox. 422,5 × 435,5 × 163 mm

(16 ^3 /4 × 17 ^1 /4 × 6 ^1 /2 pulgadas)

5/8 oz)

Accesorios Consulte la página 8.

* Condición de sincronización horizontal y vertical recomendada

- La anchura de sincronización horizontal debe ser superior al 4,8% del tiempo horizontal total o a 0,8 μsec, según el que sea mayor.

- La anchura de supresión horizontal debe ser superior a 2,5 µsec.

- La anchura de supresión vertical debe ser superior a 450 μsec.

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

REFERENCIA DE TERMINOLOGÍA

AC IN (entrada de ca)

CD-ROM (disco compacto de memoria de sólo lectura)

COMPUTER (computador)

DDC (Display Data Channel, Canal de datos)

DDC/CI (Display Data Channel Command Interface, Interfaz de comandos de canal de datos de pantalla)

DISPLAY (monitor)

deep sleep (modo desactivado)

DPMS (Estándar de administración de alimentación de la pantalla)

DMPM (Administración de alimentación de la pantalla digital DVI)

DVI-D (el interfaz visual digital para digital)

END (Finalizar)

Environment Protection Agency (Agencia de protección del medio ambiente)

GAMMA (Gamma)

INPUT (entrada)

LANGUAGE (idioma)

LCD (pantalla de cristal líquido)

MENU (Menú)

OK (aceptar)

PLUG & PLAY (conectar y listo)

RGB (Rojo, verde, azul)

SXGA (Matriz de gráficos super extendida)

SYNC (Sincronizada)

TFT (transistor de película fina)

TMDS (señal diferencial minimizada de transición)

TTL (lógica de transistor a transistor)

VESA (Asociación de estándares de vídeo y electrónica)

TFT LCD Color Computer Display

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Características Técnicas....18

Controlar o volume 18

Exemplo de tipos de fichas

Acerca das colunas estéreo incorporadas

7 Colunas estéreo (página 18)

9 Ficha AC IN (página 9)

10 Tomada de entrada áudio para INPUT1/2 (página 8)

11 Conector de entrada DVI-D (RGB digital) para INPUT1 (página 8)

Este conector recebe os sinais de vídeo RGB digitais que cumprem a norma DVI Rev.1.0.

12 Conector de entrada HD15 (RGB analógico) para INPUT2 (página 8)

Este conector recebe sinais de vídeo RGB analógicos (0,7 Vp-p, positivo) e sinais de SINCRONIA.

13 Tomada de auscultadores (página 18)

Verifique se o cabo do sinal de vídeo está correctamente ligado.

• Se OUT OF RANGE surgir no ecrã:

2 Seleccione o menu que pretende regular.

Para Utilizadores de Macintosh

1 Abra o CD-ROM.

2 Abra [Utility] e seleccione [MAC].

Características Técnicas

Controlar o volume

Tomada de auscultadores Mini-tomada estéreo

Requisitos de energía 100–240 V, 50–60 Hz,

Máx. 1,0 A

Temperatura de funcionamento

5-35°C

Tomada de auscultadores Mini-tomada estéreo

Requisitos de energía 100–240 V, 50–60 Hz, Máx. 1,0 A

Temperatura de funcionamento

5-35°C

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.
