РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SDMG76X SONY

Инструкция по эксплуатации.

(RU)

SDM-G76X

SDM-G96X

Owner's Record

Изготовитель: Сони Корпорейшн Адрес: 6-7-35 Киташинагава, Шинагава-ку, Токио 141-0001, Япония Страна-производитель: Китай

NOTICE

Меры предосторожности 4

Идентификация деталей и органов управления. 6

Подготовка к работе....8

War 1: Использование подставки ..... 8

War 2: Подключите дисплей к компьютеру.....8

Шаг 3: Подключите кабель питания.....9

Шаг 4: Закрепите кабели....9

Шаг 5: Включите монитор и компьютер. 9

Регулировка наклона 10

Выбор входного сигнала (кнопка INPUT)....10

Установка пользовательских настроек монитора ....11

Перемещение по экранному меню ..... 11

Установка функции РЕЖИМ (РЕЖИМ ИЗОБРАЖЕНИЯ) .... 11

Меню ИЗОБРАЖЕН 12

Меню AUDIO 14

АМеню ЭКРАН (только для аналогового сигнала RGB) .... 15

Меню ПОЗ МЕНЮ 17

Меню РАСПОЗН ВХОДА 17

A Меню LANGUAGE 18

→← Меню СБРОС (восстановление значения по умолчанию) 18

Оп Меню БЛОКИРОВКАМЕНЮ 18

Технические характеристики .....19

Регулировка громкости 19

Функция экономии энергии 19

Функция автоматической регулировки качества изображения (только для аналогового RGB сигнала) ..... 20

Поиск и устранение неисправностей.....21

Экранные сообщения 21

Симптомы неполадок и действия по их устранению ..... 22

Технические характеристики .....24

• Macintosh является товарным знаком Apple Computer, Inc., зарегистрированным в США и других странах.
- Windows ^® является зарегистрированным товарным знаком Microsoft Corporation в США и других странах.
- VESA и DDC™ являются товарными знаками Video Electronics Standards Association.
- ENERGY STAR ^ является товарным знаком, зарегистрированным в США.
- Adobe и Acrobat являются товарными знаками Adobe Systems Incorporated.
- Остальные названия продуктов, упомянутые в этом документе, могут являться товарными знаками или зарегистрировавшыми товарными знаками соответствующих владельцев.
- В дальнейшем символы "тм" и "®" не упоминаются в данном руководстве.

Меры предосторожности

Меры предосторожности при подключении к сети электропитания

- Используйте кабель питания, поставляемый с монитором. При использовании другого кабеля питания убедитесь в том, что он подходит для использования в местной сети.

Для покупателей в США

При использовании несоответствующего кабеля питания монитор не будет отвечать обязательным стандартам FCC.

Для покупателей в Великобритании

При использовании монитора в Великобритании пользуйтесь соответствующим кабелем питания для Великобритании.

Примеры сетевых вилок

для 100 – 120 В переменного тока

для 200 – 240 В переменного тока

только для 240 В переменного тока

Сетевая розетка должна находиться в легкодоступном месте вблизи от прибора.

Установка

Не устанавливайте и не оставляйте монитор:

• В местах, подверженных воздействию высотемператур, например, рядом с батареями,
  нагревательными воздуховодами, или в местах, где возможно попадание прямого солнечного света.
  Размещение монитора в местах, подверженных воздействию высоких температур, например, в автомобилях, припаркованных в солнечных местах, или рядом с нагревательными воздуховодами, может привести к деформации корпуса или к неисправностям.
• В местах, где возможна вибрация или резкие механические воздействия.
• Рядом с любым оборудованием, которое излучает сильное магнитное поле, например, телевизорами или другими домашними приборами.
• В местах, где может скапливаться много пыли, грязи или песка, например, рядом с открытым окном или выходом из помещения. Если устройство переносится по улице, обязательно примите соответствующие меры предосторожности против существующей в воздухе пыли и грязи. В противном случае устройство может быть безвозвратно повреждено.

Не касайтесь вентиляционных отверстий в верхней задней части дисплея, поскольку они сильно нагреваются.

Установите систему на ровную поверхность. Не устанавливайте ее на неровной поверхности: например, на краю стола. Если часть системы выступает за край поверхности, на которой она установлена, это может стать причиной падения, травмы или поломки устройства.

Вентиляция

Отверстия в верхней и нижней частях устройства служат для вентиляции. Для обеспечения надлежащей работы устройства и во избежание перегрева не следует загораживать или закрывать эти отверстия.

Нельзя препятствовать вентиляции, закрывая вентиляционные отверстия предметами, такими как газеты, скатерти, занавески и т.п.

Обслуживание ЖК-экрана

• Не оставляйте ЖК-экран в местах, где на него падает солнце, так как это может привести к его повреждению. Соблюдайте осторожность при размещении монитора у окна.
• Не толкайте и не царапайте ЖК-экран. Не кладите тяжелые предметы на ЖК-экран. Это может привести к искривлению экрана или неисправности ЖК-панели.
• Если монитор используется в холодном месте, то на экране может появиться остаточное изображение. Это не является неисправностью. Экран возвращается к обычному воспроизведению, как только температура становится нормальной.
• Если в течение долгого времени отображается неподвижное изображение, то на экране может ненадолго появиться остаточное изображение. Остаточное изображение со временем исчезнет.
• ЖК-панель нагревается во время работы. Это не является неисправностью.

О встроенных стереодинамиках

• Не извлекайте винты из задней панели громкоговорителя. Это может привести к неисправности.
• Записывающее оборудование, кассеты и дискеты следует держать на некотором расстоянии от отверстий динамиков, так как динамики излучают магнитное поле. Это магнитное поле может воздействовать на кассеты и дискеты и привести к потере хранящихся на них данных.

Примечание по ЖКД

(жидкокристаллическому дисплею)

Обратите внимание на то, что ЖКД изготовлен по высокоточной технологии. Однако на ЖК-экране могут появляться постоянные черные или яркие цветные точки (красные, голубые или зеленые), а также цветные полосы или яркие пятна неправильной формы. Это не является признаком неисправности.

(Эффективное число точек: более 99,99%)

Уход

- Перед чисткой монитора обязательно отключите кабель питания из розетки.

• Протирайте ЖК-экран мягкой тканью. При использовании чистящей жидкости для стекол не применяйте средства, содержащие антистатические растворы или схожие добавки, поскольку вы можете поцарапать покрытие ЖК-экрана.
• Протирайте корпус, панель и органы управления мягкой тканью, слегка смоченной в слабом растворе моющего средства. Не пользуйтесь грубыми щетками, абразивными пастами или такими растворителями, как спирт или бензин.
• Не следует прикасаться к экрану, скрести или стучать по нему острыми или шершавыми предметами (шариковой ручкой, отверткой). Это может привести к появлению царапин на поверхности экрана.
• Обратите внимание, что обработка монитора такими летучими растворителями, как инсектициды, или его длительный контакт с резиновыми или виниловыми материалами может привести к порче материалов или старению покрытия экрана ЖКД.
• Учтите, что если специалист по обслуживанию заменяет во время ремонта некоторые детали, их можно сохранить.

Транспортировка

• При транспортировке отключите от монитора все кабели и крепко держите монитор. Падение монитора может привести к травме или его повреждению.
• При перевозке монитора или его доставке в ремонтную мастерскую пользуйтесь заводской картонной коробкой и упаковочными материалами.

Монтаж на стене или на несущем рычаге

Если вы собираетесь закрепить монитор на стене или установить его на несущем рычаге, предварительно проконсультируйтесь с квалифицированными специалистами.

Утилизация монитора

• Не выбрасывайте этот монитор вместе с другими бытовыми отходами.
• Флуоресцентная лампа, установленная в этом мониторе, содержит ртуть. Утилизация данного монитора должна проводиться в соответствии с инструкциями местных санитарных органов.

Для покупателей в США

Этот продукт содержит ртуть. Если данный продукт приобретен в США, то его утилизация может регулироваться определенными правилами. Для получения сведений об утилизации или переработке продукта обратитесь в местные органы власти или организацию Electronics Industries Alliance (http://www.eiae.org).

Идентификация деталей и органов управления

См. страницы в скобках для получения подробных сведений.

Выключатель ⏻ (питание) и кнопки управления расположены в нижней правой части передней панели монитора.

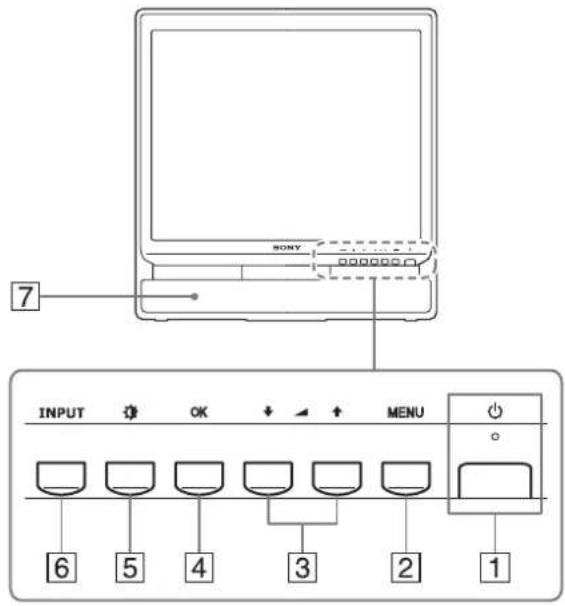

Передняя панель монитора

SONY 7 INPUT OK ↑ ↑ MENU 6 5 4 3 2 1

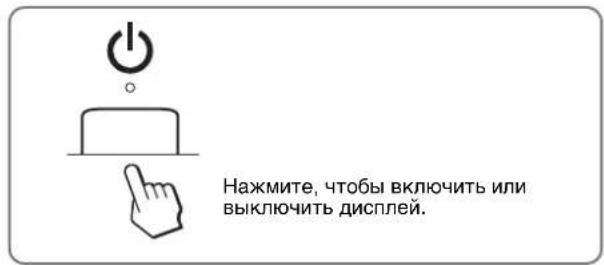

1 Выключатель ⏻ (питание) и индикатор (стр. 9, 19) Чтобы включить или выключить дисплей, нажмите выключатель ⏻ (питанис) вверх. Когда дисплей включен, индикатор питания горит зеленым, а когда дисплей находится в режиме экономии энергии, он горит оранжевым.

Нажмите, чтобы включить или выключить дисплей.

②Кнопка MENU (стр. 11) Это кнопка для открытия/закрытия Главного меню. Вы также можете включить функцию DDC/Cl, удерживая эту кнопку нажатой более 8 сек.
③ Кнопки ↓/↑ и ▶ (громкость) (стр. 11, 19) Эти кнопки используются для выбора элементов меню и выполнения настроек, а также отображения меню "Громкость" для регулирования громкости.
4 Кнопка ОК (стр. 11) Эта кнопка служит для выбора пунктов и применения настроек меню.
⑤ Кнопка ФЕЖИМ ИЗОБРАЖЕНИЯ) (стр. 11) При помощи данной кнопки производится настройка РЕЖИМА ИЗОБРАЖЕНИЯ.
⑥ Кнопка INPUT (стр. 10) С помощью этой кнопки можно переключать входной видеосигнал между ВХОД1 и ВХОД2, когда два компьютера подключены к монитору.
7 Стереодинамики (стр. 19) С помощью динамиков транслируется звук.

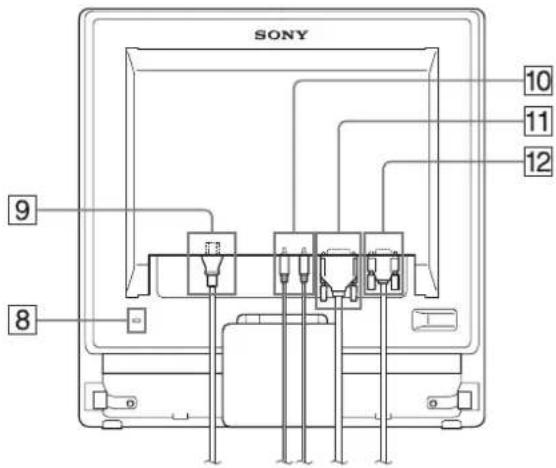

Задняя панель монитора

SONY 10 11 12 9 8

Вид сбоку на дисплей ЖКД

8 Отверстие защитной блокировки

Отверстие защитной блокировки необходимо использовать для систем безопасности Kensington Micro Saver Security System. Micro Saver Security System - товарный знак компании Kensington.

9 Гнездо AC IN (стр. 9)

Подключите кабель питания (прилагается).

10 Входное аудиогнездо для ВХОД1/2 (стр. 8)

Через это гнездо поступают звуковые сигналы при подключении к выходному аудиогнезду компьютера или другого аудиоустройства, подключенного к входам ВХОД1/ВХОД2.

11 Входное гнездо DVI-D (цифровой RGB) для ВХОД1 (стр. 8)

Через этот разъем подаются цифровые видеосигналы RGB, соответствующие DVI Rev.1.0.

12 Входное гнездо HD15 (аналоговый RGB) для ВХОД2 (стр. 8)

Через этот разъем подаются аналоговые видеосигналы RGB (0,7 Vp-p, положит.) и сигналы синхронизации.

13 Гнездо наушников (стр. 19)

Через это гнездо подается звук на наушники.

Подготовка к работе

Перед использованием монитора проверьте наличие в коробке следующих принадлежностей:

• ЖК-дисплей
• Кабель питания
- Кабель видеосигнала HD15-HD15 (аналоговый RGB)
• Кабель видеосигнала DVI-D (цифровой RGB)
• Аудиокабель (стерео миништекер)
• Держатель проводов
- CD-ROM (Утилиты для Windows и Macintosh, инструкции по эксплуатации и т.д.).
• Гарантийный талон
- Руководство по быстрой установке

Шаг 1: Использование подставки

■ Использование прилагаемой подставки

Откройте подставку.

С завода подставка поставляется в сложенном виде. Не устанавливайте экран со сложешой подставкой. В противном случае он может опрокинуться.

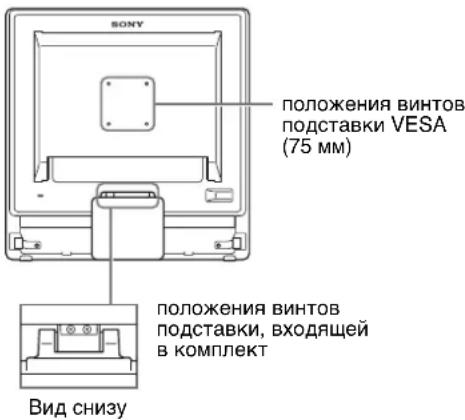

■ Использование подставки VESA

Используйте специальные винты VESA для крепления несущего рычага или подставки VESA, не входящих в комплект.

SONY положения винтов подставки VESA (75 мм) положения винтов подставки, входящей в комплект Вид снизу

Дисплей можно использовать как с подставкой, так и без нее.

Шаг 2: Подключите дисплей к компьютеру

Перед подключением монитор и компьютер должны быть выключены.

Примечания

• Не следует прикасаться к контактам разъема видеокабеля, так как при этом их можно согнуть.
• Проверьте расположение контактов гнезда HD15 во избежание деформирования контактов разъёма кабеля видеосигпала.

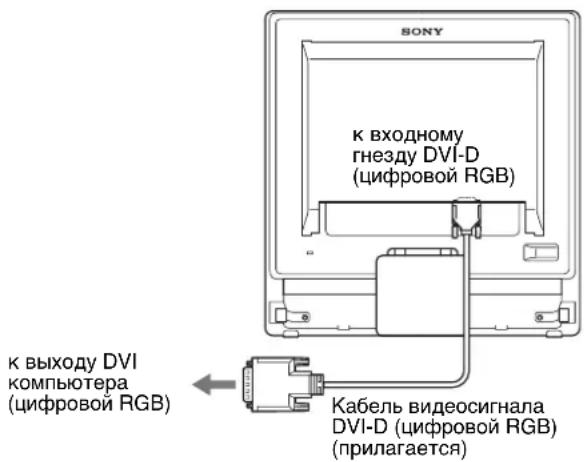

■ Подключите компьютер, оборудованный выходным гнездом DVI (цифровой RGB)

С помощью прилагаемого кабеля видеосигнала DVI-D (цифровой RGB) подключите компьютер к входному гнезду DVI-D монитора (цифровой RGB).

SONY к входному гнезду DVI-D (цифровой RGB) к выходу DVI компьютера (цифровой RGB) Кабель видеосигнала DVI-D (цифровой RGB) (прилагается)

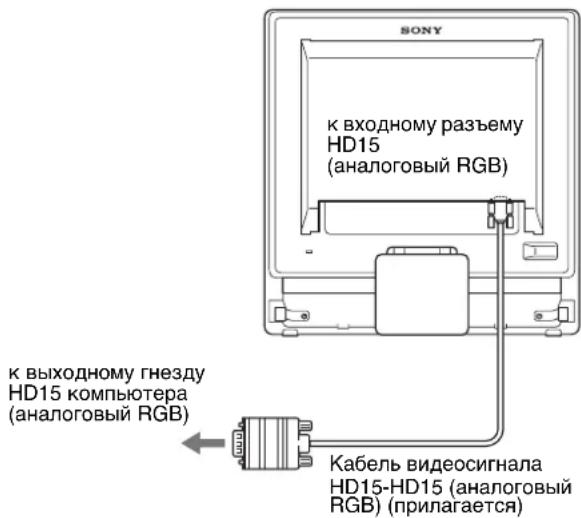

■ Подключите компьютер, оборудованный выходным гнездом HD15 (аналоговый RGB)

С помощью прилагаемого кабеля видеосигнала HD15-HD15 (аналоговый RGB) подключите компьютер к входному гнезду HD15 монитора (аналоговый RGB).

SONY к входному разъему HD15 (аналоговый RGB) к выходному гнезду HD15 компьютера (аналоговый RGB) Кабель видеосигнала HD15-HD15 (аналоговый RGB) (прилагается)

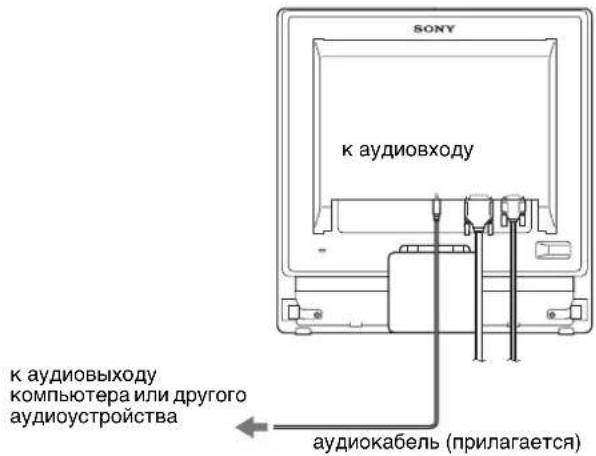

■ Подключите аудиокабель

Подключите прилагаемый аудиокабель к соответствующему входному аудиогнезду монитора.

При использовании громкоговорителей или наушников можно прослушивать звук от компьютера или других аудиоустройств, подключенных к входным аудиогнездам монитора.

Дополнительную информацию см. в разделе "Регулировка громкости" на стр. 19.

SONY к аудиовходу к аудиовыходу компьютера или другого аудиоустройства аудиокабель (прилагается)

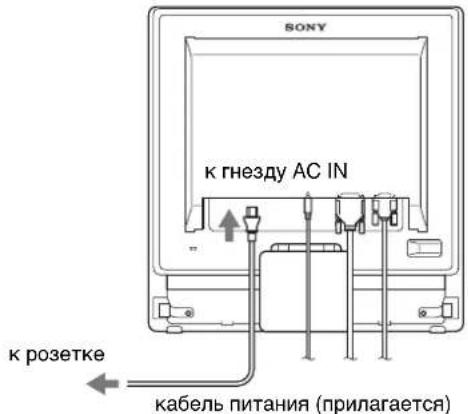

Шаг 3: Подключите кабель питания

При выключенном мониторе и компьютере кабель питания сначала подключите к монитору и только затем к – розетке.

SONY к гнезду AC IN к розетке кабель питания (прилагается)

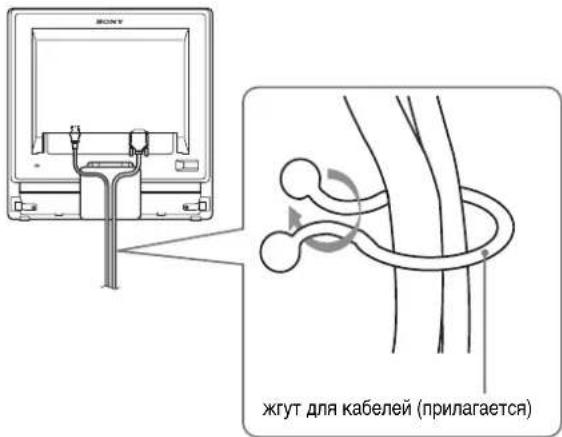

Шаг 4: Закрепите кабели

1 Уложите кабели и провода в пучок.

Для укладки кабелей и проводов в пучок используйте прилагаемый держатель.

жгут для кабелей (прилагается)

Представленная здесь иллюстрация задней панели монитора соответствует SDM-G76X. Она также соответствует и другим моделям.

Шаг 5: Включите монитор и компьютер

Нажмите выключатель ⏻ (питание).

Индикатор ⏻ (питание) монитора загорится зелёным.

Включите компьютер.

Подключение монитора завершено. Если необходимо, воспользуйтесь органами управления монитора для настройки изображения.

- Если на экране отсутствует изображение

Убедитесь, что кабель питания и кабель видеосигнала подключены правильно.

- Если на экране появляется сообщение НЕТ СИГНАЛА:

Компьютер находится в режиме экономии энергии. Попробуйте нажать любую клавишу на клавиатуре или передвинуть мышь.

- Если на экране появляется сообщение КАБЕЛЬ НЕ ПОДКЛЮЧЕН:

Убедитесь, что кабель видеосигнала подключен правильно.

- Если на экране появляется сообщение НЕДОПУСТ ГРАФ РЕЖИМ:

Подключите старый монитор. Затем отрегулируйте графический адаптер компьютера в следующих диапазонах.

	Аналоговый RGB	Цифровой RGB
Частота горизонтальной развертки	28–80 кГц 28–64 кГц
Частота вертикальной развертки	56–75 Гц 60 Гц
Разрешение 1280 × 1024 или менее		1280 × 1024 или менее

Для получения дополнительных сведений об экранных сообщениях см. "Симптомы неполадок и действия по их устранению" на стр. 22.

Специальные драйверы не требуются

Данный монитор отвечает требованиям стандарта "ДДС" Plug & Play, что позволяет компьютеру автоматически обнаружить всю информацию о мониторе. Установка на компьютере дополнительных драйверов не требуется.

При первом включении компьютера после подключения монитора на экране может появиться диалоговое окно программы установки. В этом случае следуйте указаниям на экране. Будет автоматически выбран Монитор Plug & Play, чтобы этот монитор можно было использовать.

Частота вертикальной развертки установлена на 60 Гц. Так как мерцапия практически пезаметны на мошиторе, можно использовать этот параметр. Не нужно устанавливать для вертикальной развертки более высокое значение.

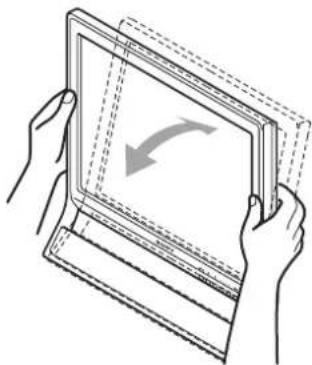

Регулировка наклона

Монитор можно устанавливать в удобное положение, изменяя углы наклона, как показано на рисунке ниже.

прибл. 20°

Взявшись за нижние края панели ЖКД, отрегулируйте угол наклон экрана.

Для удобства использования дисплея

Конструкция дисплея позволяет выбрать положение установки, обеспечивающее наиболее удобный угол обзора. Отрегулируйте угол наклона дисплея в соответствии с высотой стола и стула, а также таким образом, чтобы свет не попадал в глаза, отражаясь от экрана.

Примечание

При регулировке паклопа монитора соблюдайте осторожность, чтобы не ударить монитор и не уронить его со стола.

Выбор входного сигнала (кнопка INPUT)

Нажмите кнопку INPUT.

При каждом нажатии кнопки тип входного сигнала изменяется.

INPUT

Экранные сообщения(появляется примерно на 5 секунд в левом верхнем углу.)	Конфигурация входного сигнала
ВХОД1: DVI-D Разъем DVI-D(цифровой RGB) для ВХОД1
ВХОД2 : HD15 Входное гнездо HD15(аналоговый RGB) для ВХОД2

Установка пользовательских настроек монитора

Перед выполнением настроек

Подсоедините монитор к компьютеру, а затем включите их.

Для достижения наилучшего результата настройки следует выполнять по прошествии 30 мин.

Большая часть настроек монитора производится с помощью экранного меню.

Перемещение по экранному меню

■ Используя кнопки MENU, ↓/↑ и OK

1 Отобразите главное меню.

Нажмите кнопку MENU для вывода на экран Главного меню.

2 Выберите меню, которое нужно настроить.

Нажмите кнопки ↓/↑ для вывода нужного меню. Нажмите кнопку ОК для выбора пункта меню.

3 Выполните настройки меню.

Нажмите кнопки ↓/↑ для выполнения настроек, затем нажмите кнопку ОК.

При нажатии кнопки ОК настройка сохраняется, а дисплей возвращается к предыдущему меню.

Нажмите кнопку MENU один раз для возврата в нормальный режим просмотра. Если кнопки не были нажаты, то экранное меню автоматически исчезает приблизительно через 45 секунд.

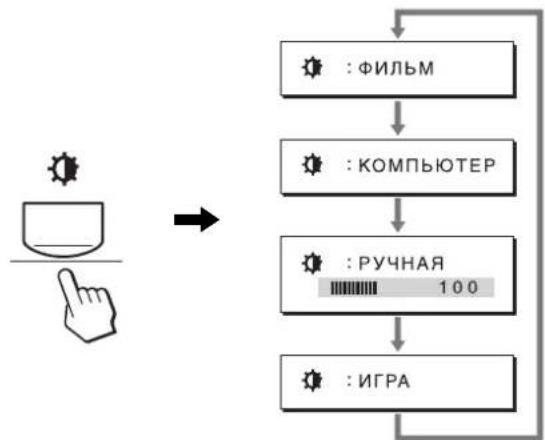

Установка функции РЕЖИМ (РЕЖИМ ИЗОБРАЖЕНИЯ)

Если несколько раз нажать кнопку 📋 внизу справа на мониторе, можно выбрать одно из следующих значений функции РЕЖИМ: ФИЛЬМ → КОМПЬЮТЕР → РУЧНАЯ → ИГРА.

Несколько раз нажмите кнопку

Значением по умолчанию для РЕЖИМ является ФИЛЬМ. Если один раз нажать кнопку на экране отобразится надпись ФИЛЬМ (значение по умолчанию), при последующем нажатии этой кнопки отобразится надпись КОМПЬЮТЕР.

При каждом нажатии кнопки режим изменяется следующим образом.

Каждый режим появляется на экране, а настройка параметра РЕЖИМ изменяется. Меню автоматически исчезнет приблизительно через 5 секунд.

При выборе значения РУЧНАЯ можно изменять уровень подсветки, нажимая кнопки ↓/↑ или выбирая значения подсветки с помощью MENU.

Примечание

Вы можете точно настроить качество изображения для каждого режима.

■ Восстановление настроек по умолчанию

Сбросить настройки можно с помощью меню СБРОС. Для получения дополнительных сведений о восстановлении настроек по умолчанию см. стр. 18.

■ Управление монитором с компьютера

Нажмите кнопку MENU и удерживайте ее нажатой не менее 5 секунд. Вы увидите экранное сообщение, в котором будут показаны текущие настройки. По прошествии 3 секунд настройка DDC/CI будет включена или отключена, как показано ниже.

Экранные сообщения(выводятся на экран нанепродолжительное время)
DDC-CI : ВКЛ(настройка поумолчанию)	Позволяет управлятьнастройками меню скомпьютера.
DDC-CI : ВЫКЛ Не позволяет управлятьнастройками меню скомпьютера.

Примечание

Данная функция может быть использована лишь на компьютерах, поддерживающих функцию DDC/CI (Display Data Channel Command Interface).

Меню ИЗОБРАЖЕН

Вы можете подстроить эти элементы с помощью меню ИЗОБРАЖЕН.

• Р Е Ж И М (ИГРА/ФИЛЬМ/ КОМПЬЮТЕР/ РУЧНАЯ)
• ПОДСВЕТКА
• KOHTPACT ①
• ЯРКОСТЬ
• Ц В Е
• G A M M γA
• РЕЗКОСТЬ
• СБРОСРЕЖИМА →←

ИЗОБРАЖЕН ФИЛЬМ 100 : 100 70 50 1280 x 1024 / 60Hz

■ Меню РЕЖИМ

Можно выбрать яркость экрана в соответствии с просматриваемым изображением.

Параметры меню ИЗОБРАЖЕН можно установить для каждого режима.

Измененный параметр автоматически применяется для каждого входа (ВХОД1/ВХОД2).

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопку ↓/↑ для выбора элемента (ИЗОБРАЖЕН) и нажмите кнопку ОК.

На экране появится меню ИЗОБРАЖЕН.

3 Нажмите кнопку ↓/↑ для выбора элемента ФИЛЬМ и нажмите кнопку ОК.

На экране появится меню РЕЖИМ.

РЕЖИМ ИГРА ФИЛЬМ КОМПЬЮТЕР РУЧНАЯ 1280 x 1024 / 60Hz

4 Нажмите кнопки ↓/↑, чтобы выбрать нужный режим, и нажмите кнопку ОК.

По умолчанию устанавливается значение ФИЛЬМ.

• ИГРА: Яркое изображение.
• ФИЛЬМ: Четкое очень контрастное изображение.
• КОМПЬЮТЕР: Изображение с мягкими тонами.
• РУЧНАЯ: Изображение с низким уровнем яркости.

Примечание

Вы можете точно настроить качество изображения для каждого режима.

■ Регулировка подсветки (ПОДСВЕТКА)

Если экран слишком яркий, настройте подсветку, чтобы с ним было удобнее работать.

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора (ИЗОБРАЖЕН) и нажмите кнопку ОК.

На экране появится меню ИЗОБРАЖЕН.

3 Нажмите кнопки ↓/↑ для выбора|: (ПОДСВЕТКА) и нажмите кнопку ОК.

На экране появится меню ПОДСВЕТКА.

4 Нажмите кнопки ↓/↑ для настройки уровня яркости, затем нажмите кнопку ОК.

■ Настройка контрастности (КОНТРАСТ)

Настройте контрастность изображения.

Примечание

При ЦВЕТ установленном на sRGB вы не сможете выполнять настройки КОНТРАСТ, ЯРКОСТЬ или GAMMA.

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора (ИЗОБРАЖЕН) и нажмите кнопку ОК.

На экране появится меню ИЗОБРАЖЕН.

3 Нажмите кнопки ↓/↑ для выбора Ⓧ (КОНТРАСТ) и нажмите кнопку OK.

На экране появится меню КОНТРАСТ.

4 Нажмите кнопки ↓/↑, чтобы отрегулировать контрастность, затем нажмите кнопку ОК.

■ Настройка уровня чёрного цвета изображения (ЯРКОСТЬ)

Настройте яркость изображения (уровень черного).

Примечание

При ЦВЕТ установленном на sRGB вы не сможете выполнять настройки КОНТРАСТ, ЯРКОСТЬ или GAMMA.

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора (ИЗОБРАЖЕН) и нажмите кнопку ОК.

На экране появится меню ИЗОБРАЖЕН.

3 Нажмите кнопки ↓/↑ для выбора ⚙️ (ЯРКОСТЬ) и нажмите кнопку ОК.

На экране появится меню ЯРКОСТЬ.

4 Нажмите кнопки ↓/↑, чтобы отрегулировать яркость, затем нажмите кнопку ОК.

■ Настройка цветовой температуры (ЦВЕТ)

Вы можете выбрать уровень цвета изображения для белого поля из настроек цветовой температуры, которая установлена по умолчанию.

Также при необходимости можно выполнить тонкую настройку цветовой температуры.

Вы можете установить требуемую цветовую температуру для каждого режима яркости экрана.

9300K 6500K sRGB РУЧНАЯ LHAСТРОЙКА 1280 x 1024 / 60Hz

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора (ИЗОБРАЖЕН) и нажмите кнопку ОК.

На экране появится меню ИЗОБРАЖЕН.

3 Нажмите кнопки ↓/↑ для выбора ☐ (ЦВЕТ) и нажмите кнопку OK.

На экране появится меню ЦВЕТ.

4 Нажмите кнопки ↓/↑ для выбора необходимой цветовой температуры, а затем нажмите кнопку ОК.

Белый тон будет изменяться от голубоватого до красноватого оттенков по мере понижения температуры от 9300К до 6500К (значение по умолчанию).

Если вы выбираете значение “sRGB”, то профиль цветового пространства устанавливается sRGB. (Параметр цвета sRGB является отраслевым стандартом протокола цветового пространства для компьютерной техники). Если вы выбираете значение “sRGB”, то цветовая настройка вашего компьютера должна быть установлена на sRGB профиль.

Примечания

• Если подключенный компьютер или другое оборудование не являются sRGB-совместимыми, цвет настроить для sRGB профиля нельзя.
• Если для параметра ЦВЕТ установлено значение sRGB, значения параметров КОНТРАСТ, ЯРКОСТЬ или GAMMA настраивать нельзя.

Точная настройка цветовой температуры (РУЧНАЯ НАСТР)

Цветовую температуру можно установить для каждого режима. (ИГРА/ФИЛЬМ/КОМПЬЮТЕР/РУЧНАЯ).

РУЧНАЯ НАСТР R 128 G 128 B 128 1 280 x 10 24 / 60 Hz

1 Нажмите кнопки ↓/↑ для выбора НАСТРОЙКА и нажмите кнопку ОК.

На экране появится меню РУЧНАЯ НАСТР.

2 Нажмите кнопки ↓/↑, чтобы выбрать R (красный) или B (синий), а затем нажмите кнопку OK. Затем нажмите кнопки ↓/↑ для настройки цветовой температуры, а потом нажмите кнопку OK.

Поскольку эта настройка цветовой температуры изменяется путем увеличения или уменьшения составляющих R и B относительно G (зеленый), составляющая G остается неизменной.

3 Нажмите кнопки ↓/↑ для выбора элемента ↗, а затем нажмите кнопку OK.

Новая настройка цвета сохранится в памяти и будет вызываться из памяти каждый раз при выборе элемента РУЧАЯ.

На экране появится меню ЦВЕТ.

■ Изменение параметров гаммы (GAMMA)

Вы можете связать цветовой оттенок изображения с оригинальным цветовым оттенком.

Примечание

При ЦВЕТ установленном на sRGB вы не сможете выполнять настройки КОНТРАСТ, ЯРКОСТЬ или GAMMA.

GAMMA ФИЛЬМ GAMMA 1 GAMMA 2 GAMMA 3 ■GAMMA 4 1 2 8 0 x 1 0 2 4 / 6 0 Hz

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора (ИЗОБРАЖЕН) и нажмите кнопку ОК.

На экране появится меню ИЗОБРАЖЕН.

3 Нажмите кнопки ↓/↑ для выбора γ (GAMMA) и нажмите кнопку OK.

На экране появится меню GAMMA.

4 Нажмите кнопки ↓/↑ для выбора необходимого режима, а затем нажмите кнопку OK.

■ Регулировка резкости (РЕЗКОСТЬ)

Регулировка резкости кромок изображений и т.д.

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора (ИЗОБРАЖЕН) и нажмите кнопку ОК.

На экране появится меню ИЗОБРАЖЕН.

3 Нажмите кнопки ↓/↑ для выбора (РЕЗКОСТЬ) и нажмите кнопку OK.

На экране появится меню РЕЗКОСТЬ.

4 Нажмите кнопки ↓/↑, чтобы отрегулировать резкость, и нажмите кнопку ОК.

■ Меню СБРОС РЕЖИМА

(восстановление значений по умолчанию для всех режимов) →←

Можно сбросить настройки до значений по умолчанию.

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопку ↓/↑ для выбора элемента (ИЗОБРАЖЕН) и нажмите кнопку ОК.

На экране появится меню ИЗОБРАЖЕН.

3 Нажмите кнопки ↓/↑ для выбора → (СБРОС РЕЖИМА) и нажмите кнопку ОК.

На экране появится меню СБРОС РЕЖИМА.

4 Нажмите кнопки ↓/↑ для выбора необходимого режима, а затем нажмите кнопку ОК.

• ОК: Восстановление значений по умолчанию для всех режимов в меню ИЗОБРАЖЕН.

• ОТМЕНА: Отмена сброса и возврат в меню ИЗОБРАЖЕН.

Меню AUDIO

Следующие элементы можно подстроить с помощью меню AUDIO.

• ВЫСОКИЕ

• НИЗКИЕ

• БАЛАНС

• ОБЪЕМНЫЙ ЗВ

• СБРОС →←

AUDIO ФИЛЬМ ВЫСОКИЕ НИЗКИЕ БАЛАНС ОБЪЕМНЫЙ 3ВУК 1280 x 1024 / 60Hz

■ Настройка параметра ВЫСОКИЕ, НИЗКИЕ или БАЛАНС

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора элемента (AUDIO) и нажмите кнопку OK.

3 Нажмите кнопки ↓/↑, чтобы выбрать ВЫСОКИЕ, НИЗКИЕ или БАЛАНС, и нажмите кнопку ОК.

4 Нажмите кнопки ↓/↑, чтобы настроить высокие, низкие частоты или баланс, и нажмите кнопку ОК.

Примечание

Значения параметров ВЫСОКИЕ и НИЗКИЕ можно изменять только если для параметра ОБЪЕМНЫЙ ЗВУК установлено значение "Выкл".

■ Выбор параметра ОБЪЕМНЫЙ ЗВУК

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора элемента (AUDIO) и нажмите кнопку OK.

3 Нажмите кнопки ↓/↑ для выбора ОБЪЕМНЫЙ ЗВУК и нажмите кнопку ОК.

4 Нажмите кнопки ↓/↑, чтобы выбрать нужный режим, и нажмите кнопку OK.

ОБЪЕМНЫЙ ЗВУК ВКЛ ВЫКЛ 1280 x 1024 / 60Hz

• ВКЛ: Обеспечивается мощный звук (эффект объемного звука).
  • ВЫКЛ: Эффект объемного звука выключен.

■ Меню СБРОС НАСТР. 3В (восстановление значений по умолчанию для всех режимов) →←

Можно сбросить настройки до значений по умолчанию.

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопку ↓/↑ для выбора элемента (AUDIO) и нажмите кнопку OK.

На экране появится меню AUDIO.

3 Нажмите кнопки ↓/↑ для выбора →← (СБРОС) и нажмите кнопку ОК.

На экране появится меню СБРОС НАСТР. ЗВ.

4 Нажмите кнопки ↓/↑ для выбора необходимого режима, а затем нажмите кнопку ОК.

- OK: Восстановление значений по умолчанию для всех режимов в меню AUDIO.

• ОТМЕНА: Отмена сброса и возврат в меню AUDIO.

Меню ЭКРАН (только для аналогового сигнала RGB)

Вы можете подстроить эти элементы с помощью меню ЭКРАН.

ЭКРАН АВТОНАСТРОЙКА ФАЗА ШАГ ГОРИЗ ЦЕНТР ВЕРТИК ЦЕНТР 1280 x 1024 / 60Hz

Примечание

В случае приема цифровых сигналов RGB через входной разъем DVI-D для ВХОД1 регулировка не требуется.

■ Функция автоматической регулировки качества изображения

При приеме входного сигнала монитор автоматически регулирует положение и резкость изображения (фаза/шаг) и обеспечивает четкое изображение на экране (стр. 20).

Примечание

Если активизирована функция автоматической регулировки качества изображения, работает только выключатель ⬆ (питание).

Если при использовании функции автоматической регулировки качества изображения этого монитора изображение настроено не полностью

Можно выполнить дальнейшую автоматическую настройку качества изображения для текущего входного сигнала (см. раздел АВТОНАСТРОЙКА ниже).

Если требуется выполнить дополнительную регулировку качества изображения

Можно вручную отрегулировать резкость (фаза/шаг) и положение (по горизонтали/по вертикали) изображения.

Эти настройки сохраняются в памяти и автоматически вызываются каждый раз, когда монитор получает ранее вводившийся и зарегистрированный входной сигнал.

■ Дальнейшие автоматические настройки качества изображения для текущего входного сигнала (АВТОНАСТРОЙКА)

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора ⚠ (ЭКРАН) и нажмите кнопку ОК.

На экране появится меню ЭКРАН.

3 Нажмите кнопки ↓/↑ для выбора АВТОНАСТРОЙКА и нажмите кнопку ОК.

На экране появится меню АВТОНАСТРОЙКА.

4 Нажмите кнопки ↓/↑ для выбора значения ВКЛ или ВЫКЛ и нажмите кнопку ОК.

- ВКЛ: Выполните соответствующие настройки фазы экрана, шага и положения по горизонтали/вертикали для текущего входного сигнала и сохраните их.

Примечание

При включённом мониторе и изменённом входном сигнале автоматические изменения выполняются с помощью функции АВТОНАСТРОЙКА,

• ВЫКЛ: АВТОНАСТРОЙКА недоступна. Примечание

Функция АВТОНАСТРОЙКА работает автоматически в случае изменения входного сигпала.

5 Нажмите кнопки ↓/↑ для выбора ↗, затем нажмите кнопку OK.

Возврат к экрану меню.

■ Ручная регулировка резкости и положения изображения (ШАГ/ФАЗА/ГОРИЗ ЦЕНТР/ВЕРТИК ЦЕНТР)

Резкость изображения можно настроить следующим образом. Эта настройка действует, когда компьютер подключен к входному гнезду HD15 монитора (аналоговый RGB).

1 Установите разрешение 1280 × 1024 на компьютере.
2 Вставьте компакт-диск.
3 Включите дисковод CD-ROM Для пользователя Windows Когда работает Автопоиск:

Выберите регион, язык и модель, затем нажмите

Средство настройки дисплея (UTILITY).

4 Щелкните "Adjust", подтвердите текущее разрешение (верхнее значение) и рекомендуемое разрешение (нижнее значение), затем нажмите "Next".

Будет показана тестовая таблица для функции ШАГ.

5 Нажмите кнопку MENU.

На экране появится главное меню.

6 Нажмите кнопки ↓/↑ для выбора ⚠ (ЭКРАН) и нажмите кнопку ОК.

На экране появится меню ЭКРАН.

7 Нажмите кнопки ↓/↑ для выбора ШАГ, затем нажмите кнопку ОК.

На экране будет показано меню настройки ШАГ.

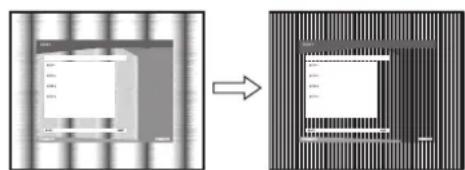

8 Нажимайте кнопки ↓/↑, пока вертикальные полосы не исчезнут.

Отрегулируйте таким образом, чтобы вертикальные полосы исчезли.

9 Нажмите кнопку ОК.

На экране появится главное меню.

Если на всем экране видны горизонтальные полосы, отрегулируйте ФАЗА, выполнив следующие действия.

10 Щёлкните "Next".

Будет показана тестовая таблица для функции ФАЗА.

11 Нажмите кнопки ↓/↑ для выбора ФАЗА, затем нажмите кнопку ОК.

На экране будет показано меню настройки ФАЗА.

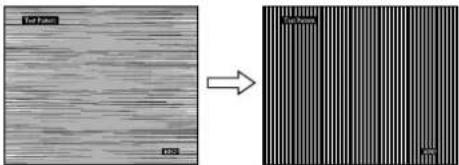

12 Нажимайте кнопки ↓/↑, пока горизонтальные полосы не станут минимальными.

Отрегулируйте таким образом, чтобы горизонтальные полосы были минимальными.

13 Нажмите кнопку ОК.

На экране появится главное меню.

14 Щёлкните "Next".

Будет показана тестовая таблица для функции ЦЕНТР.

15 Нажмите кнопки ↓/↑ для выбора ГОРИЗ ЦЕНТР или ВЕРТИК ЦЕНТР, затем нажмите кнопку ОК.

На экране будет показано меню настройки ГОРИЗ ЦЕНТР или ВЕРТИК ЦЕНТР.

16 Нажмите кнопки ↓/↑ для перемещения тестового шаблона в центр экрана.

17 Щёлкните "Next".

Нажмите кнопку "END" или "ВЫХОД" на экране, чтобы отключить тестовый шаблон.

Когда Автопоиск не работает:

1 Откройте "Мой компьютер" и правой кнопкой мыши щёлкните значок CD-ROM.

Перейдите в "Проводник" и откройте значок CD-ROM.

2 Откройте [Utility] и выберите [WINDOWS].

3 Запустите [WIN_UTILITY.EXE].

Будет показана тестовая таблица. Перейдите к пункту 4.

Для пользователей Macintosh

1 Откройте лоток привода CD-ROM.

2 Откройте [Utility] и выберите [MAC].

3 Откройте [MAC UTILITY] и запустите [MAC_CLASSIC_UTILITY] или [MAC_OSX_UTILITY].

Будет показана тестовая таблица. Перейдите к пункту 4.

4 Нажмите кнопку MENU.

На экране появится главное меню.

5 Нажмите кнопки ↓ /↑ для выбора (ЭКРАН) и нажмите кнопку ОК.

На экране появится меню ЭКРАН.

6 Нажмите кнопки ↓/↑ для выбора ФАЗА, затем нажмите кнопку ОК.

На экране будет показано меню настройки ФАЗА.

7 Нажимайте кнопки ↓/↑, пока горизонтальные полосы не станут минимальными.

Отрегулируйте таким образом, чтобы горизонтальные полосы были минимальными.

8 Нажмите кнопку ОК.

На экране появится главное меню.

Если на всем экране видны вертикальные полосы, отрегулируйте параметр ШАГ, выполнив следующие действия.

9 Нажмите кнопки ↓/↑ для выбора ШАГ, затем нажмите кнопку ОК.

На экране будет показано меню настройки ШАГ.

10 Нажимайте кнопки ↓/↑, пока вертикальные полосы не исчезнут.

Отрегулируйте таким образом, чтобы вертикальные полосы исчезли.

Test Data Test Data

11 Нажмите кнопку ОК.

На экране появится главное меню.

12 Нажмите кнопки ↓/↑ для выбора ГОРИЗ ЦЕНТР или ВЕРТИК ЦЕНТР, затем нажмите кнопку ОК.

На экране будет показано меню настройки ГОРИЗ ЦЕНТР или ВЕРТИК ЦЕНТР.

13 Нажмите кнопки ↓/↑ для перемещения тестового шаблона в центр экрана.

14 Нажмите кнопку "END" на экране, чтобы отключить тестовый шаблон.

Меню ПОЗ МЕНЮ

Можно изменить положение меню, если оно загораживает изображение на экране.

ПОЗ МЕНО 1280 x 1024 / 60 Hz OK EXIT MENU

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора 📄 (ПОЗ МЕНЮ) и нажмите кнопку ОК.

На экране появится меню ПОЗ МЕНЮ.

3 Нажмите кнопки ↓/↑ для выбора необходимого положения и нажмите кнопку OK.

Имеется три варианта расположения меню: в верхней, центральной и нижней части экрана.

Меню РАСПОЗН ВХОДА

Если выбрать значение АВТОРАСП ВКЛ в меню РАСПОЗН ВХОДА, монитор автоматически обнаружит входной сигнал с входного разъема и переключится на него, прежде чем монитор перейдет в режим экономии энергии.

РАСПОЗН ВХОДА ■АВТОРАСП ВКЛ АВТОРАСП ВЫКЛ 1280x1024/60Hz

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора → (РАСПОЗН ВХОДА), затем нажмите кнопку ОК.

На экране появляется меню РАСПОЗН ВХОДА.

3 Нажмите кнопки ↓/↑ для выбора необходимого режима, а затем нажмите кнопку ОК.

•АВТОРАСП ВКЛ:

Если на выбранном входном разъеме отсутствует входной сигнал или если входной разъем выбирается с помощью кнопки INPUT на мониторе и на этом разъеме отсутствует входной сигнал, на экране появится сообщение (стр. 21) и монитор автоматически проверит наличие входного сигнала на других входных разъемах и изменит вход. При изменении входа выбранный входной разъем отображается в левом верхнем углу экрана. При отсутствии входного сигнала монитор автоматически переходит в режим экономии энергии.

•АВТОРАСП ВЫКЛ:

Автоматическое изменение входа не выполняется. Нажмите кнопку INPUT для изменения входного разъема.

A Меню LANGUAGE

Вы можете изменить язык, используемый в меню и сообщениях, выводимых на экран монитора.

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора (LANGUAGE) и нажмите кнопку OK.

На экране появится меню LANGUAGE.

3 Нажмите кнопки ↓/↑ для выбора языка и нажмите кнопку OK.

•ENGLISH: Английский
•FRANÇAIS: Французский
•DEUTSCH: Немецкий
•ESPAÑOL: Испанский
•ITALIANO: Итальянский
•NEDERLANDS: Голландский
•SVENSKA: Шведский
•РУССКИЙ
- 日本語: Я П О Н С К И
• 中Китайский

→← Меню СБРОС (восстановление значения по умолчанию)

Можно сбросить настройки до значений по умолчанию.

CEPOC OK OTMEHA 1280 x 1024 / 60Hz

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора →← (СБРОС) и нажмите кнопку ОК.

На экране появится меню СБРОС.

3 Нажмите кнопки ↓/↑ для выбора необходимого режима, а затем нажмите кнопку ОК.

- OK: Сброс всех данных настройки до значений по умолчанию. Необходимо помнить, что этим способом нельзя сбросить настройку элемента LANGUAGE.

•ОТМЕНА: Отмена сброса и возврат к экрану меню.

Вы можете блокировать управление кнопками для предотвращения случайных настроек или сброса.

БЛОКИРОВКАМЕНЮ ВКЛ ВЫКЛ 1280 x 1024 / 60Hz

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора (БЛОКИРОВКАМЕНЮ) и нажмите кнопку ОК. На экране появится меню БЛОКИРОВКАМЕНЮ.
3 Нажмите кнопки ↓/↑ для выбора ВКЛ или ВЫКЛ.

• ВКЛ: Работают только выключатель ⏻ (питание) и кнопка MENU. При выполнении других операций на экране появится значок Когда для параметра БЛОКИРОВКАМЕНЮ выбрано значение ВКЛ, выбирается только этот элемент меню.

•ВЫКЛ: БЛОКИРОВКАМЕНЮ установлено на ВЫКЛ.

Технические характеристики

Регулировка громкости

При использовании громкоговорителей или наушников можно прослушивать звук от компьютера или других аудиоустройств, подключенных к входным аудиогнездам монитора.

Громкость можно регулировать с помощью отдельного меню "Громкость", которое можно выбрать в главном меню.

1 Нажмите кнопки ↓/↑, когда на экране не отображается меню.

ГРОМКОСТЬ 30

2 Для регулировки громкости нажмите кнопки ↓/↑.

Меню автоматически исчезнет приблизительно через 5 секунд.

Примечания

• Когда на экране отображается главное мешо, регулировка громкости невозможна.
• Когда монитор находится в режиме экономии энергии, звук не выводится пи через громкоговорители, пи через наушники.

Функция экономии энергии

Данный монитор соответствует нормам экономии электроэнергии, установленным VESA, ENERGY STAR и NUTEK. Если монитор подключен к компьютеру или видеографическому адаптеру, поддерживающим DPMS (стандарт управления питанием монитора) для аналогового входного сигнала или стандарт DMPM (управление питанием цифрового монитора DVI) для цифрового входного сигнала, монитор будет автоматически снижать потребление энергии согласно приведенной ниже таблице.

SDM-G76X

Режим потребления энергии	Энергопотребление Индикатор ⏻ (питание)
обычная работа 50 Вт (макс.) зеленый
выход из активного состояния*(спящий режим)**	1,0 Вт (макс.) оранжевый
Питание выкл 1,0 Вт (макс.) выкл

SDM-G96X

Режим потребления энергии	Энергопотребление Индикатор ⏻ (питание)
обычная работа 53 Вт (макс.) зеленый
выход из активного состояния*(спящий режим)**	1,0 Вт (макс.) оранжевый
Питание выкл 1,0 Вт (макс.) выкл

* Когда компьютер переходит в режим "Выход из активного состояния", подача входного сигнала прекращается, и на экран выводится сообщение НЕТ СИГНАЛА. Через 5 секунд монитор снова перейдет в режим экономии энергии.

** Режим "спящий режим" определен Агентством защиты окружающей среды (ЕРА).

Функция автоматической регулировки качества изображения (только для аналогового RGB сигнала)

При приеме входного сигнала монитор автоматически регулирует положение и резкость изображения (фаза/шаг) и обеспечивает четкое изображение на экране.

Режим монитора, предварительно установленный на заводе

При приеме входного сигнала монитор автоматически согласовывает его с одним из режимов, предварительно установленных на заводе и хранящихся в памяти монитора, для обеспечения высококачественного изображения в центре экрана. Если входной сигнал соответствует предварительно установленному на заводе режиму, на экране автоматически появляется изображение с соответствующими настройками по умолчанию.

Если входные сигналы не соответствуют ни одному из предварительно установленных на заводе режимов

При приеме монитором входного сигнала, не соответствующего ни одному из предварительно установленных на заводе режимов, активизируется функция автоматической регулировки качества изображения монитора, которая обеспечивает постоянно четкое изображение на экране (в следующих диапазонах частот синхронизации монитора): Частота горизонтальной развертки: 28–80 кГц Частота вертикальной развертки: 56–75 Гц Поэтому, когда на монитор первый раз поступает входной сигнал, не соответствующий ни одному из предварительно установленных на заводе режимов, для отображения изображения требуется больше времени, чем обычно. Данные этой настройки автоматически сохраняются в памяти, поэтому в следующий раз монитор будет работать так, как при приеме сигналов, соответствующих одному из предварительно установленных на заводе режимов.

При настройке фазы, шага и положения изображения вручную, если для функции АВТОНАСТРОЙКА выбрано ВЫКЛ

Для некоторых входных сигналов функция автоматической регулировки качества изображения этого монитора может не до конца настроить положение изображения, фазу и шаг. В этом случае эту настройку можно выполнить вручную (стр. 16). Если настройки установлены вручную, они сохраняются в памяти как пользовательские режимы и автоматически вызываются каждый раз, когда на монитор поступают такие же входные сигналы.

Примечания

• Если активизирована функция автоматической регулировки качества изображения, работает только выключатель ⏻ (питание).
• Изображение может мигать, это не является признаком неисправности. Просто подождите несколько секунд до завершения настройки.

Поиск и устранение неисправностей

Прежде чем обратиться в службу технической поддержки, ознакомьтесь с данным разделом.

Экранные сообщения

Если что-то не в порядке со входным сигналом, на экране появляется одно из следующих сообщений. Для устранения неполадки см. “Симптомы неполадок и действия по их устранению” на стр. 22.

Если на экран выводится сообщение НЕДОПУСТ ГРАФ РЕЖИМ

Это указывает на то, что входной сигнал не соответствует характеристикам монитора. Проверьте следующее.

Пример

① ИНФОРМАЦИЯ

НЕДОПУСТ ГРАФ РЕЖИМ

ВХОД1:DVI-D

xxx.xkHz/xxxxHz

Если на экране показано "xxx.x kHz/xxx Hz"

Это указывает на то, что либо частота горизонтальной развертки, либо частота вертикальной развертки не соответствует характеристикам монитора.

Цифры означают частоты горизонтальной и вертикальной развертки текущего входного сигнала.

Если показано сообщение "РАЗРЕШЕНИЕ > 1280 × 1024"

Это означает, что разрешение не соответствует характеристикам монитора (1280 × 1024 или менее).

Если на экран выводится сообщение НЕТ СИГНАЛА

Это означает, что на монитор не подается входной сигнал.

Пример

ИНФОРМАЦИЯ НЕТ СНГНАЛА ВХОД1: DV1-D В ЭКОНОМНЫЙ РЕЖИМ

В ЭКОНОМНЫЙ РЕЖИМ

Монитор перейдёт в режим экономии энергии через 5 секунд после показа этого сообщения.

Если на экран выводится сообщение КАБЕЛЬ НЕ ПОДКЛЮЧЕН

Это означает, что кабель видеосигнала отключён.

Пример

ИНФОРМАЦИЯ КАБЕЛЬ НЕ ПОДКЛЮЧЕН ВХОД1:DV1-D В ЭКОНОМНЫЙ РЕЖИМ

В ЭКОНОМНЫЙ РЕЖИМ

Монитор перейдёт в режим экономии энергии через 45 секунд после показа этого сообщения.

Симптомы неполадок и действия по их устранению

Если проблема связана с подключением компьютера или другого оборудования, то ознакомьтесь с соответствующими руководствами.

Симптом Проверьте следующее
Нет изображения
Если индикатор ⏻ (питание) не горит после подключения кабеля питания,или если индикатор ⏻(питание) не горит после нажатия кнопки включения,	• Проверьте, правильно ли подключен кабель питания.
Если на экран выводится сообщение “КАБЕЛЬ НЕ ПОДКЛЮЧЕН”,	• Убедитесь, что кабель видеосигнала подключен правильно и все разъемы надежно вставлены в свои гнезда (стр. 8).• Убедитесь, что ни один из штырьковых контактов видеокабеля не изогнут и не утоплен внутрь вилки.• Убедитесь, что переключатель входного сигнала установлен в правильное положение (стр. 10).• Подключен кабель видеосигнала, не входящий в комплект поставки. Если подключён кабель видеосигнала, не входящий в комплект поставки, то на экран может быть выведено сообщение “КАБЕЛЬ НЕ ПОДКЛЮЧЕН”. Это не является неисправностью.
Если на экран выводится сообщение “НЕТ СИГНАЛА” или индикатор ⏻ (питание) горит оранжевым цветом,	• Убедитесь, что кабель видеосигнала подключен правильно и все разъемы надежно вставлены в свои гнезда (стр. 8).• Убедитесь, что ни один из штырьковых контактов видеокабеля не изогнут и не утоплен внутрь вилки.• Убедитесь, что переключатель входного сигнала установлен в правильное положение(стр. 10).■ Неполадки, связанные с подключением компьютера или другого оборудования, а не с монитором• Компьютер находится в режиме экономии энергии. Попробуйте нажать любую клавишу на клавиатуре или передвинуть мышь.• Убедитесь в том, что графический адаптер установлен правильно.• Обновите драйвер видеокарты. Другой способ – настройте оптимальный режим работы имеющейся версии видеокарты с установленной операционной системой.• При использовании ноутбука настройте видеовыход компьютера (для получения информации о настройках видсовыхода обращайтесь к производителю компьютера).• Проверьте, включено ли питание компьютера.• Перезагрузите компьютер.
Если на экран выводится сообщение “НЕДОПУСТ ГРАФ РЕЖИМ”,	■ Неполадки, связанные с подключением компьютера или другого оборудования, а не с монитором• Проверьте, входят ли видеочастоты в заданный для монитора диапазон. Если данная модель устанавливается вместо старого монитора, верните прежний монитор на место и подстройте графический адаптер компьютера в следующих диапазонах.Горизонтальная развёртка: 28–80 кГц (аналоговый RGB), 28–64 кГц (цифровой RGB)Вертикальная развёртка: 56–75 Гц (аналоговый RGB), 60 Гц (цифровой RGB)Разрешение:1280 × 1024 или менее• Загрузите OC в безопасном режиме и, после установки разрешения, перезагрузите компьютер. Загрузка в безопасном режиме зависит от используемой OC. Для получения более подробной информации обратитесь к производителю компьютера.
Если вы используете Windows и заменили старый дисплей на новый,	• Если данная модель устанавливается вместо старого монитора, верните прежний монитор на место и выполните следующее. Выберите “SONY” в списке “Изготовители”, а затем выберите “SDM-G76X” или “SDM-G96X” в списке “Модели” в окне выбора устройств Windows. Если имя модели монитора не значится в списке “Моделей”, то определите монитор с помощью “Plug & Play”.
При использовании Macintosh, • При использовании переходника для Macintosh (не входит в комплект) убедитесь в том, что переходник и кабель видеосигнала соединены надлежащим образом.
Скачки, дрожание или волнообразные колебания изображения	Отрегулируйте шаг и фазу (только для аналогового сигнала RGB) (стр. 16).Попробуйте подключить монитор к другой сетевой розетке, желательно от другого контура.■ Неполадки, связанные с подключением компьютера или другого оборудования, а не с мониторомОбратитесь к руководству по графическому адаптеру, чтобы проверить, правильные ли параметры установлены для Вашего монитора.Удостоверьтесь в том, что графический режим (VESA, Macintosh 19" Color и др.) и частота входного сигнала соответствуют характеристикам монитора.Даже если частота находится в заданном диапазоне, синхронизирующий импульс некоторых графических плат может быть слишком узким для правильной синхронизации с монитором.Чтобы достичь наилучшего качества изображения, выполните настройку частоты регенерации компьютера (частота вертикальной развертки).
Нечеткое изображение	Подстройте яркость и контрастность (стр. 12).Отрегулируйте шаг и фазу (только для аналогового сигнала RGB) (стр. 16).■ Неполадки, связанные с подключением компьютера или другого оборудования, а не с мониторомУстановите на компьютере разрешение SXGA ( 1280 × 1024 ).
“Тени” на изображении	Не используйте удлинители видеокабелей и/или коммутаторы видеосигнала.Проверьте, падежно ли закреплены в своих гнездах все разъемы.
Неправильные центровка или размер изображения (только для аналогового сигнала RGB)	Отрегулируйте шаг и фазу (стр. 16).Отрегулируйте положение изображения (стр. 16). Необходимо помнить, что в некоторых видеорежимах экран не заполняется до краев.
Изображение слишком маленькое	■ Неполадки, связанные с подключением компьютера или другого оборудования, а не с мониторомУстановите на компьютере разрешение SXGA ( 1280 × 1024 ).
Темное изображение • Отрегулируйте яркость (стр. 13).Отрегулируйте заднюю подсветку (стр. 12).После включения монитор становится ярким через несколько минут.
Волнистые или муаровые разводы на экране	Отрегулируйте шаг и фазу (только для аналогового сигнала RGB) (стр. 16).
Неравномерный цвет изображения	Отрегулируйте шаг и фазу (только для аналогового сигнала RGB) (стр. 16).
Белый цвет не выглядит белым	Подстройте цветовую температуру (стр. 13).
Кнопки монитора не работают (на экране появляется ⬤π	Если БЛОКИРОВКАМЕНЮ установлена на ВКЛ, то установите её на ВЫКЛ (стр. 18).
Монитор выключается по прошествии некоторого времени	■ Неполадки, связанные с подключением компьютера или другого оборудования, а не с мониторомУстановите для параметра экономии энергии на компьютере значение выкл.
На экране меню разрешение отображается неправильно	В зависимости от настройки видеоплаты разрешение, отображаемое на экране меню, может не совпадать с тем, что настроено на компьютере.

При возникновении неполадок свяжитесь с местным официальным дилером Sony и предоставьте следующую информацию:

• Название модели: SDM-G76X или SDM-G96X
• Серийный номер
• Подробное описание неисправности
• Дата покупки
• Название и характеристики Вашего компьютера и графического адаптера

Технические характеристики

SDM-G76X

Панель ЖКД Тип панели: активная матрица а-

Si TFT

Размер изображения:

17,0 дюймов

Формат входного сигнала

рабочая частота RGB*

Горизонтальная развёртка:

28–80 кГц

(аналоговый RGB)

28–64 кГц

(цифровой RGB)

Вертикальная развёртка:

56–75 Гц

(аналоговый RGB)

60 Гц (цифровой RGB)

Разрешение По горизонтали:

Макс. 1280 точек

По вертикали:

Макс. 1024 строки

Уровни входных сигналов

Аналоговый видеосигнал RGB

0,7 Vp-p, 75 Ω,

положительный

Сигнал синхронизации

уровень TTL, 2,2 кΩ,

положительный или

отрицательный

(Раздельно горизонтальная и

вертикальная)

Цифровой RGB (DVI)

(Одно соединение TMDS)

Аудиовход Стерео мини разъем, 0,5 Vrms

Выход громкоговорителей

2BT× 2

Гнездо наушников Стерео мини разъем

Питание 100–240 В, 50–60 Гц,

макс. 1,0 А

Рабочая температура 5–35 °C

Размеры (ширина/высота/глубина)

Дисплей (в вертикальном

положении):

Примерно

383,5 × 404,5 × 163 MM

Масса Примерно 5,5 кг

Plug & Play DDC2B

Принадлежности см. стр. 8.

SDM-G96X

Панель ЖКД Тип панели: активная матрица а-

Si TFT

Размер изображения:

19,0 дюймов

Формат входного сигнала

рабочая частота RGB*

Горизонтальная развёртка:

28–80 кГц

(аналоговый RGB)

28–64 кГц

(цифровой RGB)

Вертикальная развёртка:

56–75 Гц

(аналоговый RGB)

60 Гц (цифровой RGB)

Разрешение По горизонтали:

Макс. 1280 точек

По вертикали:

Макс. 1024 строки

Уровни входных сигналов

Аналоговый видеосигнал RGB

0,7 Vp-p, 75 Ω,

положительный

Сигнал синхронизации

уровень TTL, 2,2 кΩ,

положительный или

отрицательный

(Раздельно горизонтальная и

вертикальная)

Цифровой RGB (DVI)

(Одно соединение TMDS)

Аудиовход Стерео мини разъем, 0,5 Vrms

Выход громкоговорителей

2 Bτ × 2

Гнездо наушников Стерео мини разъем

Питание 100–240 В, 50–60 Гц,

макс. 1,0 А

Рабочая температура 5–35 °C

Размеры (ширина/высота/глубина)

Дисплей (в вертикальном

положении):

Примерно

422,5 × 435,5 × 163 MM

Масса Примерно 6 кг

Plug & Play DDC2B

Принадлежности см. стр. 8.

* Рекомендованный режим синхронизации по горизонтали и вертикали
- Ширина импульса горизонтальной синхронизации должна быть больше 4,8% общего периода горизонтальной развертки или 0,8 мкс, в зависимости от того, которая из них больше.
- Интервал между сигналами горизонтальной развертки должен быть больше 2,5 мкс.
- Интервал между сигналами вертикальной развертки должен быть больше 450 мкс.

Конструкция и характеристики могут изменяться без предварительного уведомления.

TFT LCD Color Computer Display

Bruksanvisning (SE)

SDM-G76X

SDM-G96X

Owner's Record
