INSTRUKCJA OBSŁUGI SDMG76X SONY

Instrukcja obsługi ____ (PL)

SDM-G76X

SDM-G96X

Owner's Record

Środki ostrożności 4

Identyfikacja części i elementów 6

Konfiguracja....8

Krok 1: Korzystanie z podstawy .....8

Krok 2: Podłączanie monitora do komputera ..... 8

Krok 3: Podłączanie kabla zasilania. 9

Krok 4: Zabezpieczanie kabli....9

Krok 5: Włączanie monitora i komputera....9

Regulacja nachylenia ekranu 10

Wybór sygnału wejściowego (przycisk INPUT) ..... 10

Regulacja ustawień monitora....11

Nawigacja....11

Ustawianie opcji MODE (PICTURE MODE) 11

Menu PICTURE 12

Menu AUDIO 14

Menu SCREEN (tylko analogowy sygnał RGB) ..... 15

Menu MENU POSITION 17

Menu INPUT SENSING....17

A Menu LANGUAGE....17

Menu RESET (przywracanie wartości domyślnych ustawień). 18

Menu MENU LOCK 18

Dane techniczne ....18

Regulacja głośności 18

Funkcja oszczędzania energii. 19

Funkcja automatycznej regulacji jakości obrazu (tylko analogowy sygnał RGB) 19

Rozwiązywanie problemów .....20

Komunikaty ekranowe 20

Objawy i działania zaradcze 21

Specyfikacje .....23

Środki ostrożności

Ostrzeżenie dotyczące podłączania zasilania

- Należy korzystać z dołączonego kabla zasilania. W przypadku korzystania z innego kabla należy sprawdzić, czy nadaje się do podłączenia do lokalnej sieci energetycznej.

Przykładowe rodzaje wtyczek

od 200 do 240 V

Urządzenie należy instalować w pobliżu łatwo dostępnego gniazda sieciowego.

Umiejscowienie

Monitora nie należy umieszczać ani pozostawiać:

• w pobliżu źródeł ciepła, np. grzejników czy kanałów wentylacyjnych, jak również w miejscach wystawionych na bezpośrednie działanie promieni słonecznych (narażenie urządzenia na działanie skrajnych temperatur, np. w samochodzie zaparkowanym w nasłonecznionym miejscu lub w pobliżu instalacji grzewczej, może powodować odkształcenia obudowy lub wadliwe działanie);
• w miejscach narażonych na wibracje lub wstrząsy mechaniczne:
• w pobliżu urządzeń wytwarzających silne pole magnetyczne, np. odbiorników telewizyjnych czy innych urządzeń gospodarstwa domowego;
• w miejscach, gdzie występuje duża ilość kurzu, zanieczyszczeń lub piasku, np. w pobliżu otwartego okna lub wyjścia z pomieszczenia na zewnątrz (w przypadku krótkotrwałego użytkowania monitora na zewnątrz należy podjąć stosowne środki ostrożności w celu przeciwdziałania gromadzeniu się kurzu i zanieczyszczeń, w przeciwnym wypadku może dojść do nieodwracalnego uszkodzenia urządzenia).

Nie należy dotykać otworów wentylacyjnych z tyłu, u góry monitora, gdyż rozgrzewają się one.

Umieścić urządzenie na płaskiej powierzchni. Nie należy stawiać monitora na niestabilnej powierzchni, np. brzegu biurka. Jeśli część urządzenia wystaje poza powierzchnię, na której stoi, grozi to upadkiem urządzenia i obrażeniami ciała oraz uszkodzeniem mienia.

Wentylacja

Otwory w górnej i dolnej części monitora zapewniają odpowiednią wentylację. W celu właściwego funkcjonowania i ochrony przed nadmiernym rozgrzaniem, otworów tych nie należy w żadnym wypadku zasłaniać ani zakrywać.

Nie należy uniemożliwiać prawidłowej wentylacji zakrywając otwory wentylacyjne, np. gazetami, obrusem czy zasłonami itp.

Korzystanie z ekranu ciekłokrystalicznego

• Nie należy wystawiać ekranu ciekłokrystalicznego na bezpośrednie działanie promieni słonecznych, ponieważ może on ulec uszkodzeniu. Należy zwrócić uwagę na właściwe umieszczenie monitora przy oknie.
• Nie należy naciskać ani rysować ekranu ciekłokrystalicznego. Na ekranie ciekłokrystalicznym nie należy umieszczać ciężkich przedmiotów. Może to spowodować odkształcenie lub wadliwe działanie panelu.
• W przypadku użytkowania monitora w niskiej temperaturze, na ekranie może pojawić się obraz szczątkowy. Nie świadczy to o nieprawidłowym działaniu urządzenia. Po podniesieniu się temperatury ekran powraca do normalnego działania.
• Jeżeli przez dłuższy czas wyświetlany będzie nieruchomo obraz, na ekranie może pojawić się obraz szczątkowy. Obraz szczątkowy z czasem zniknie.
• Panel ciekłokrystaliczny nagrzewa się w trakcie pracy. Nie świadczy to o nieprawidłowym działaniu urządzenia.

O wbudowanych głośnikach stereofonicznych

• Nie wyjmuj śrub z tyłu głośnika. Może to spowodować awarię.
• Magnetyczne nośniki do nagrywania, kasety i dyskietki należy przechowywać z daleka od otworu w głośniku, ponieważ głośniki wytwarzają pole magnetyczne. Może ono spowodować uszkodzenie danych przechowywanych na kasetach i dyskietkach.

Uwagi dotyczące monitorów ciekłokrystalicznych Przy produkcji monitorów ciekłokrystalicznych wykorzystywana jest najnowsza technologia. Mimo to na ekranie mogą pojawiać się ciemne lub jasne punkty światła (czerwone, niebieskie lub zielone), nieregularne kolorowe pasy lub rozjaśnienia. Nie świadczy to o nieprawidłowym działaniu urządzenia.

(Punkty aktywne: powyżej 99,99%)

Konserwacja

• Przed przystąpieniem do czyszczenia monitora należy bezwzględnie odłączyć kabel zasilania od gniazda sieciowego.
• Ekran ciekłokrystaliczny należy czyścić miękką szmatką. W przypadku stosowania płynu do mycia szkła nie należy stosować środka antystatycznego lub podobnego, gdyż może to spowodować zarysowanie powierzchni ochronnej ekranu.
• Obudowę, panel oraz przyciski regulacji należy czyścić miękką szmatką, zwilżoną łagodnym detergentem. Nie należy używać materiałów ściernych, środków szorujących ani rozpuszczalników, takich jak alkohol lub benzyna.
• Powierzchni ekranu nie należy pocierać, dotykać ani stukać w nią ostrymi przedmiotami, takimi jak długopisy czy śrubokręty. Może to spowodować zarysowanie matrycy.
• W przypadku długotrwałego kontaktu z gumą lub materiałami winylowymi oraz wystawienia monitora na działanie rozpuszczalników lotnych, np. środków owadobójczych, może dojść do pogorszenia jakości lub zniszczenia powłoki ochronnej ekranu ciekłokrystalicznego.

- Uwaga: Części wymienione podczas naprawy serwisewej można zachować.

Transport

• Przy przenoszeniu monitora należy odłączyć wszystkie kable i obiema rękami mocno przytrzymać urządzenie. Upuszczenie monitora grozi obrażeniami lub uszkodzeniem urządzenia.
• Przy transporcie monitora do serwisu lub do dalszej wysyłki należy korzystać z oryginalnego opakowania.

Montaż na ścianie lub uchwycie

W przypadku montażu monitora na ścianie lub uchwycie, należy skontaktować się z wykwalifikowanym personelem.

Składowanie zużytego monitora

• Nie należy składować monitora razem z ogólnymi odpadkami pochodzącymi z gospodarstwa domowego.
• Kineskop fluorescecyjny monitora zawiera rteć. Składowanie monitora musi odbywać się zgodnie z zaleceniami miejscowych władz sanitarnych.

Uwaga dotycząca klientów w Stanach Zjednoczonych

Produkt zawiera rtęć. Składowanie tego produktu może być regulowane specjalnymi przepisami w Stanach Zjednoczonych. Informacje odnośnie składowania bądź powtórnego przetwarzania można uzyskać u władz lokalnych lub w stowarzyszeniu Electronics Industries Alliance (http://www.eiae.org).

• Urządzenie powinno być zasilane z wykorzystaniem układów zabezpieczających przewidzianych w instalacji budynku, przy czym wartość znamionowa bezpiecznika w przewodzie fazowym nie może przekraczać 10 A.
• Ponieważ urządzenie nie posiada wyłącznika sieciowego, rozłączającego oba przewody sieciowe, dla skutecznego odłączenia monitora od sieci należy koniecznie wyjąć wtyczkę kabla zasilania z gniazda ściennego.
• Urządzenia współpracujące z monitorem, a wymagające zasilania sieciowego muszą być zasilane z tej samej instalacji elektrycznej.
• Gniazdo zasilania powinno być zainstalowane zgodnie z poniższym rysunkiem.

Widok gniazda sieciowego (od strony wtyczki)

Identyfikacja części i elementów

Dodatkowe informacje znajdują się na stronach podanych w nawiasach.

Przycisk zasilania ⏻ oraz przyciski sterowania umiejscowione są z przodu monitora u dołu, po prawej stronie.

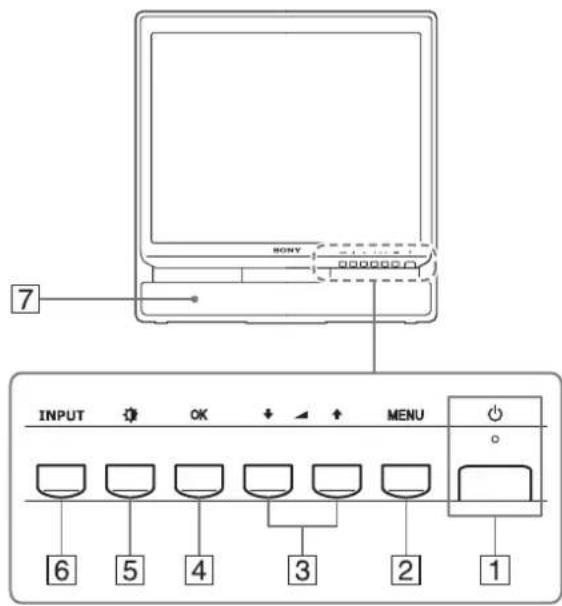

Przód monitora

7 SONY INPUT OK ↑ ↑ MENU 6 5 4 3 2 1

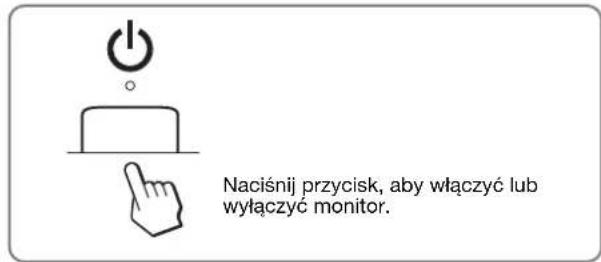

1 Przycisk zasilania ⏻ i wskaźnik zasilania (str. 9, 19)

Aby włączyć lub wyłączyć monitor, naciśnij przycisk zasilania ⏻ do góry.

Gdy monitor jest włączony, wskaźnik zasilania świeci na zielono, a gdy monitor znajduje się w trybie oszczędzania energii, wskaźnik świeci na pomarańczowo.

Naciśnij przycisk, aby włączyć lub wyłączyć monitor.

②Przycisk MENU (str. 11)

Naciśnięcie tego przycisku powoduje wyświetlenie menu głównego.

Możesz również włączyć funkcję DDC/CI naciskając i przytrzymując ten przycisk przez ponad 8 sekund.

3 Przyciski ↓/↑ i ▲ (regulacja głośności) (str. 11, 18)

Przyciski te umożliwiają wybór pozycji z menu i dokonanie regulacji, jak również wyświetlenie menu „Volume” w celu regulacji głośności.

4Przycisk OK (str. 11)

Przycisk ten służy do wyboru pozycji z menu i wprowadzania dokonanych zmian.

5Przycisk (PICTURE MODE) (str. 11)

Przycisk ten służy do regulacji ustawienia opcji PICTURE MODE.

6 Przycisk INPUT (str. 10)

Przycisk ten umożliwia przełączanie sygnału wejściowego widco pomiędzy INPUT1 i INPUT2, w przypadku gdy do monitora podłączone są dwa komputery.

7 Głośniki stereofoniczne (str. 18)

Głośniki te emitują sygnał audio jako dźwięk.

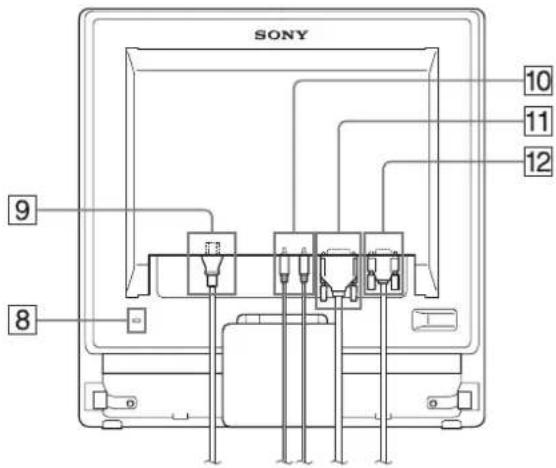

Tyt monitora

SONY 10 11 12 9 8

Widok z boku monitora LCD

8Otwór blokady bezpieczeństwa

Otwór blokady bezpieczeństwa pozwala stosować zabezpieczenie Micro Saver Security System firmy Kensington. Micro Saver Security System jest znakiem towarowym firmy Kensington.

9 Złącze AC IN (str. 9)

Podłącz kabel zasilania (w zestawie).

10 Gniazdo wejściowe sygnału audio dla INPUT1/2 (str. 8)

Do gniazda tego doprowadzane są sygnały audio z gniazda wyjściowego sygnału audio komputera lub innego urządzenia audio podłączonego do INPUT1/INPUT2.

11 Gniazdo wejściowe DVI-D (cyfrowy sygnał RGB) dla kanału INPUT1 (str. 8)

Przcz to gniazdo doprowadzane są cyfrowe sygnały wideo RGB zgodne ze standardem DVI w wersji 1.0.

12 Gniazdo wejściowe HD15 (analogowy sygnał RGB) dla kanału INPUT2 (str. 8)

Przez to gniazdo doprowadzane są analogowe sygnały widco RGB (0,7 Vp-p, dodatnie) i sygnały synchronizacji.

13 Gniazdo słuchawkowe (str. 18)

Przcz to gniazdo sygnały audio przekazywane są do słuchawek.

Konfiguracja

Przed rozpoczęciem użytkowania monitora należy

sprawdzić, czy w kartonie znajdują się następujące elementy:

• monitor ciekłokrystaliczny;
- kabel zasilania;
- kabel sygnałowy wideo HD15-HD15 (analogowy sygnał RGB);
- kabel sygnałowy wideo DVI-D (cyfrowy sygnał RGB);
- przewód audio (miniwtyczka stereo)
- zapinka do przewodów
- dysk CD (oprogramowanie narzędziowe dla systemów Windows i Macintosh, instrukcja obshugi itd.);
- karta gwarancyjna;
- szybkie wprowadzenie.

Krok 1: Korzystanie z podstawy

■ Korzystanie z podstawy należącej do zestawu

Rozkładanie podstawy.

Fabrycznie zapakowana podstawa jest złożona. Nie umieszczaj monitora pionowo, na nie rozłożonej podstawie. Grozi to przewróceniem monitora.

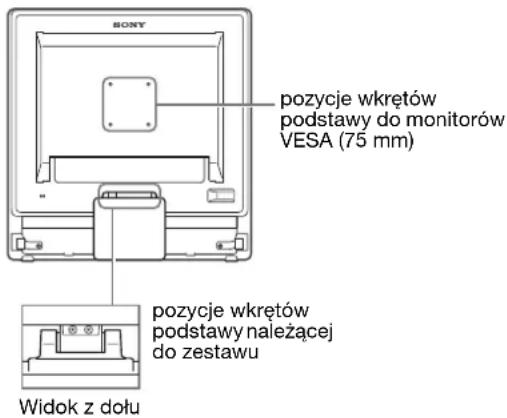

■ Korzystanie z podstawy do monitorów VESA

Korzystając ze wspornika montażowego lub podstawy do monitorów VESA nienależących do zestawu, należy je zamocować przy pomocy wkrętów do monitorów VESA.

POZYCE wkrętów podstawy do monitorów VESA (75 mm) POZYCE wkrętów podstawy należacej do zestawu Widok z dołu

Z monitora można korzystać wraz z podstawą należącą do zestawu lub bez niej.

Krok 2: Podłączanie monitora do komputera

Przed podłączeniem monitora do komputera wyłącz obydwa urządzenia.

Uwaga

• Nie dotykaj styków we wtykach kabla sygnałowego wideo, gdyż mogą ulec wygięciu.
• Sprawdź dopasowanie gniazda HD15, aby zapobiec wygięciu styków we wtykach kabla sygnałowego wideo.

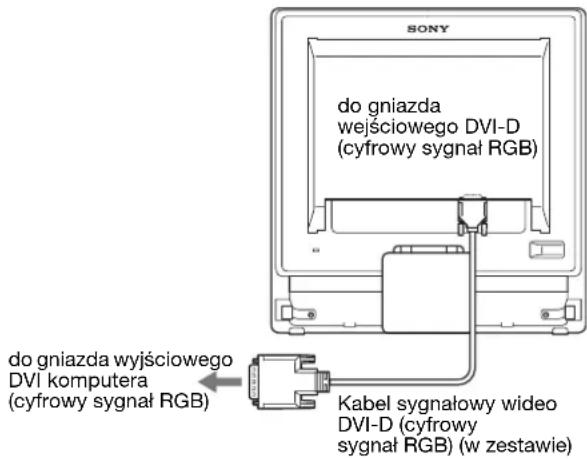

■ Podłączanie komputera wyposażonego w gniazdo wyjściowe DVI (cyfrowy sygnał RGB)

Korzystając z dołączonego kabla sygnałowego wideo DVI-D (cyfrowy sygnał RGB), podłącz komputer do gniazda wejściowego DVI-D monitora (cyfrowy sygnał RGB).

SONY do gniazda wejściowego DVI-D (cyfrowy sygnał RGB) do gniazda wyjściowego DVI komputera (cyfrowy sygnał RGB) Kabel sygnałowy wideo DVI-D (cyfrowy sygnał RGB) (w zestawie)

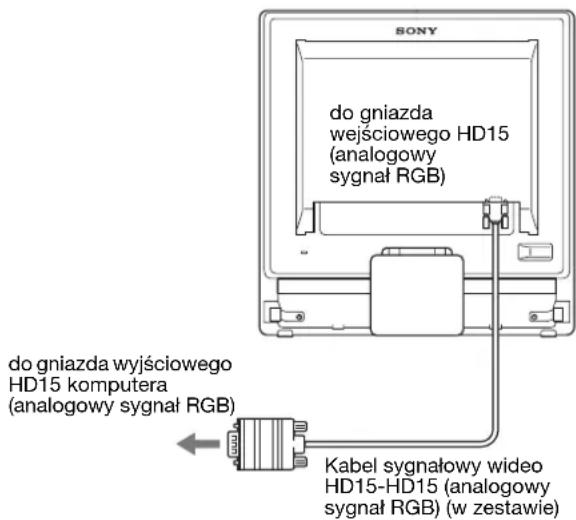

■ Podłączanie komputera wyposażonego w gniazdo wyjściowe HD15 (analogowy sygnał RGB)

Korzystając z dołączonego kabla sygnałowego wideo HD15-HD15 (analogowy sygnał RGB), podłącz komputer do gniazda wejściowego HD15 monitora (analogowy sygnał RGB).

SONY do gniazda wejściowego HD15 (analogowy sygnał RGB) do gniazda wyjściowego HD15 komputera (analogowy sygnał RGB) Kabel sygnałowy wideo HD15-HD15 (analogowy sygnał RGB) (w zestawie)

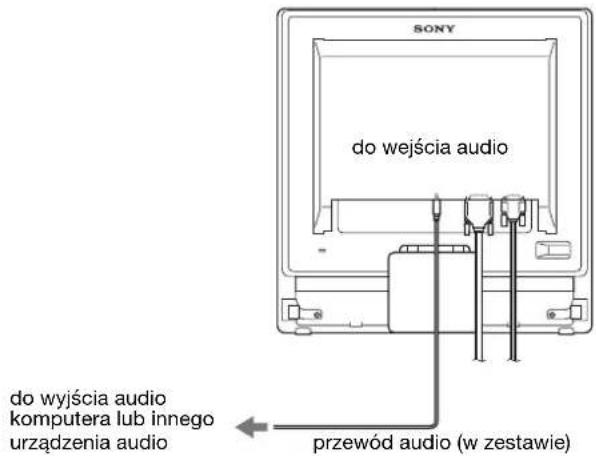

■ Podłączanie przewodu audio

Podłącz przewód audio dołączony do zestawu do odpowiedniego gniazda wejściowego sygnału audio monitora.

Korzystając z głośników monitora lub słuchawek, możesz słuchać dźwięków odtwarzanych z komputera lub innego sprzętu audio podłączonego do gniazd wejściowych monitora.

Aby uzyskać dodatkowe informacje, zob. „Regulacja głośności” na stronie str. 18.

SONY do wejścia audio do wyjścia audio komputera lub innego urządzenia audio przewód audio (w zestawie)

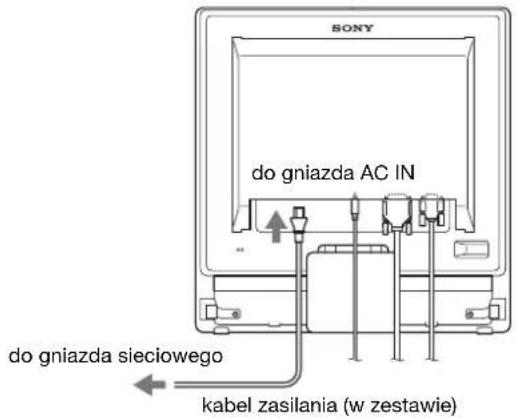

Krok 3: Podłączanie kabla zasilania

Wyłącz monitor i komputer, a następnie podłącz kabel zasilania najpierw do monitora, a potem do gniazda sieciowego.

SONY do gniazda AC IN do gniazda sieciowego kabel zasilania (w zestawie)

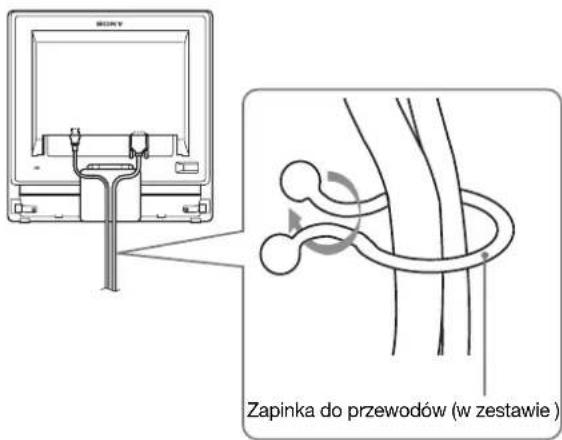

Krok 4: Zabezpieczanie kabli

1 Zbierz kable i przewody.

Złącz kable i przewody za pomocą dostarczonej zapinki.

Zapinka do przewodów (w zestawie)

Na widoku tyłu monitora przedstawiono model SDM-G76X.

To samo dotyczy pozostałych modeli.

Krok 5: Włączanie monitora i komputera

Naciśnij przycisk zasilania ⏻.

Wskaźnik zasilania ⏻ monitora zaświeci na zielono.

Włącz komputer.

Instalacja monitora została zakończona. W razie potrzeby wyreguluj obraz za pomocą odpowiednich przycisków.

- Jeżeli na ekranie nie pojawi się żaden obraz Sprawdź, czy kabel zasilania i kabel sygnałowy wideo zostały prawidłowo podłączone.

- Jeśli na ekranie pojawi się komunikat NO INPUT SIGNAL: Komputer znajduje się w trybie oszczędzania energii. Naciśnij dowolny klawisz na klawiaturze lub porusz myszą.

- Jeśli na ekranie pojawi się komunikat CABLE DISCONNECTED: Sprawdź, czy kabel sygnałowy wideo jest prawidłowo podłączony.

- Jeśli na ekranie pojawi się komunikat OUT OF RANGE:

Ponownie podłącz poprzedni monitor. Następnie skonfiguruj kartę graficzną komputera zgodnie z poniższymi ustawieniami.

	Analogowy sygnał RGB	Cyfrowy sygnał RGB
Częstotliwość pozioma	28–80 kHz 28–64 kHz
Częstotliwość pionowa	56–75 Hz 60 Hz
Rozdzielczość	1 280 × 1 024 lub mniej	1 280 × 1 024 lub mniej

Aby uzyskać dodatkowe informacje na temat komunikatów wyświetlanych na ekranie, zob. „Objawy i działania zaradcze” na stronie 21.

Monitor nie wymaga specjalnych sterowników

Monitor jest zgodny ze standardem „DDC” Plug & Play i wszystkiego jego parametry są wykrywane automatycznie. Nie ma potrzeby instalowania w komputerze dodatkowych sterowników. Przy pierwszym włączeniu komputera po podłączeniu monitora na ekranie może pojawić się Kreator instalacji. W takim przypadku postępuj zgodnie z instrukcjami pojawiającymi się na ekranie. Automatycznie wybrany zostanie sterownik monitora Plug & Play, który umożliwia korzystanie z tego monitora.

Częstotliwość pionowa zostanic ustawiona na 60 Hz. Ponieważ migotanie nie jest widoczne na ekranie monitora, można go używać przy таким ustawieniu. Ustawianic częstotliwości pionowej na określoną, wysoką wartość nie jest konieczne.

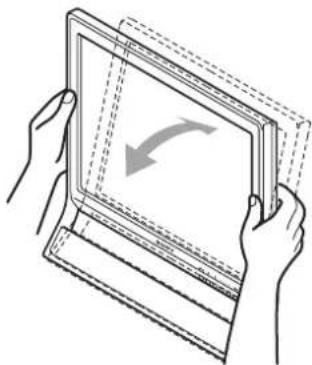

Regulacja nachylenia ekranu

Nachylenie ekranu można regulować w zakresie przedstawionym poniżej.

ok. 20°

Chwyć za dolną krawędź panelu ciekłokrystalicznego, a następnie wyreguluj nachylenie ekranu.

Wygoda użytkowania monitora

Konstrukcja monitora umożliwia ustawienie ekranu pod kątem zapewniającym komfort pracy. Dostosuj kąt nachylenia monitora do wysokości biurka i krzesła, oraz tak, aby światło nie odbijalo się od ekranu.

Uwaga

Regulując nachylenie ekranu uważaj, aby nie zrzucić monitora z biurka.

Wybór sygnału wejściowego (przycisk INPUT)

Naciśnij przycisk INPUT.

Za każdym naciśnięciem tego przycisku, sygnał wejściowy ulegnie zmianie.

INPUT

Komunikat ekranowy (pojawia się w lewym górnym rogu na około 5 sekund.)	Konfiguracja sygnału wejściowego
INPUT1: DVI-D Gniazdo wejściowe DVI-D (cyfrowy sygnał RGB) dla INPUT1
INPUT2: HD15 Gniazdo wejściowe HD15 (analogowy sygnał RGB) dla INPUT2

Regulacja ustawień monitora

Przed dokonaniem regulacji

Podłącz monitor do komputera, a następnie włącz oba urządzenia.

W celu osiągnięcia najlepszych wyników, odczekaj 30 minut przed dokonaniem ustawień.

Za pomocą menu ekranowego można skorygować wiele różnych parametrów obrazu.

Nawigacja

■ Korzystanie z przycisków MENU, ↓/↑ oraz OK

1 Wyświetlanie menu głównego.

Naciśnij przycisk MENU w celu wyświetlenia na ekranie menu głównego.

2 Wybieranie menu, którego ustawienia mają zostać zmienione.

Wybierz żądane menu za pomocą przycisków ↓/↑. Naciśnij przycisk OK, aby wybrać żądaną opcję menu.

3 Regulacja ustawień menu.

Wyreguluj ustawienia za pomocą przycisków ↓/↑, a następnie naciśnij przycisk OK.

Po naciśnięciu przycisku OK zmienione ustawienia zostaną zapisane, a na ekranie zostanie wyświetlone poprzednie menu.

Naciśnij jednokrotnie przycisk MENU, aby powrócić do normalnego obrazu. Menu zamknie się automatycznie, jeżeli przez ok. 45 sekund nie zostanie naciśnięty żaden przycisk.

Ustawianie opcji MODE (PICTURE MODE)

Naciskając kilkakrotnie przycisk ⚙ u dołu monitora, po prawej stronie, można wybrać dla opcji MODE ustawienie MOVIE → PC → USER → GAME.

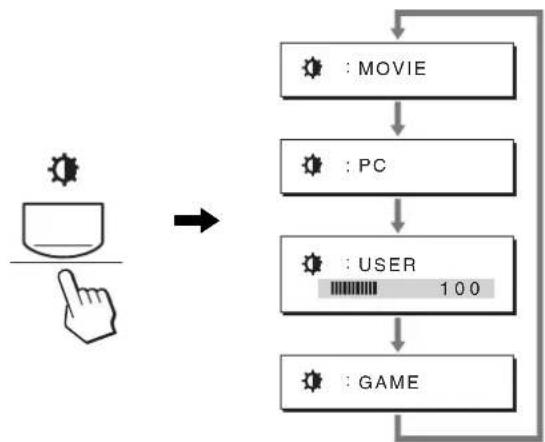

Naciśnij kilkakrotnie przycisk 📄.

Domyślnym ustawieniem opcji MODE jest MOVIE. Po jednokrotnym naciśnięciu przycisku 📋, wyświetlony zostaje komunikat MOVIE (ustawienie domyślne), a po ponownym naciśnięciu, wyświetlony zostaje komunikat PC.

Każde naciśnięcie przycisku powoduje zmianę trybu w następującej kolejności:

Na ekranie pojawia się kolejny tryb, a ustawienie opcji MODE zostaje zmienione. Menu automatycznie zniknie po ok. 5 sekundach.

Po wybraniu ustawienia USER, możesz wyregulować poziom podświetlenia naciskając przyciski ↓/↑ lub wybierając opcję BACKLIGHT z MENU.

Uwaga

Możesz dokładnie wyregulować jakość obrazu dla każdego trybu.

■ Resetowanie ustawień

Korzystanie z menu RESET umożliwia przywrócenie domyślnych wartości ustawień. Aby uzyskać dodatkowe informacje na temat resetowania ustawień, zob. str. 18.

■ Sterowanie monitorem za pośrednictwem komputera

Naciśnij przycisk MENU i przytrzymaj przez co najmniej 5 sekund. Wyświetlony zostanie komunikat informujący o aktualnym ustawieniu. Po 3 sekundach włączone lub wyłączone zostanie ustawienie DDC/CI, jak przedstawiono poniżej.

Komunikaty ekranowe (wyświetlane przez chwilę)

DDC-CI : ON(ustawienie domyślne)

Możliwość sterowaniaustawieniami menu zapośrednictwem komputera.

DDC-CI : OFF Brak możliwości sterowania

ustawieniami menu za pośrednictwem komputera.

Uwaga

Funkcja ta ma zastosowanie wyłącznie w przypadku komputerów obsługujących funkcję DDC/CI (Display Data Channel Command Interface).

Menu PICTURE

Korzystając z menu PICTURE możesz dokonać regulacji następujących pozycji.

• M O D E (GAME/MOVIE/PC/ USER)
- BACKLIGHT
• CONTRAST ●
• BRIGHTNESS
• COLOR
• G A M M γA
- SHARPNESS

- MODERRESET

Możesz wybrać odpowiednią jasność ekranu.

Dla każdego trybu można dokonać konfiguracji ustawień PICTURE.

Zmienione ustawienie jest automatycznie stosowane dla każdego wejścia (INPUT1/INPUT2).

1 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

2 Posługując się przyciskami ↓/↑ wybierz (PICTURE) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PICTURE.

3 Posługując się przyciskami ↓/↑ wybierz MOVIE i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu MODE.

MODE GAME MOVIE PC USER 1 2 8 0x 1 0 2 4 / 6 0 Hz

4 Posługując się przyciskami ↓/↑ wybierz żądany tryb i naciśnij przycisk OK.

Domyślnym ustawieniem jest MOVIE.

• GAME: Jasny obraz.
• MOVIE: Wyraźny obraz o silnym kontraście.
• PC: Miękki obraz.
- USER: Obraz o obniżonej jasności.

Uwaga

Możesz dokładnie wyregulować jakość obrazu dla każdego trybu.

■ Regulacja podświetlenia obrazu (BACKLIGHT)

Jeśli ekran jest zbyt jasny, dostosuj podświetlenie obrazu, co spowoduje zwiększenie jego wyrazistości.

1 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

2 Posługując się przyciskami ↓/↑ wybierz (PICTURE) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PICTURE.

3 Posługując się przyciskami ↓/↑ wybierz |:○| (BACKLIGHT) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu BACKLIGHT.

4 Posługując się przyciskami ↓/↑ ustaw poziom podświetlenia i naciśnij przycisk OK.

■ Regulacja kontrastu (CONTRAST)

Wyreguluj kontrast obrazu.

Uwaga

Jeśli w menu COLOR wybrano opcję sRGB, nie ma możliwości dokonywania regulacji w menu CONTRAST, BRIGHTNESS i GAMMA.

1 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

2 Posługując się przyciskami ↓/↑ wybierz (PICTURE) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PICTURE.

3 Postugując się przyciskami ↓/↑ wybierz Ⓞ (CONTRAST) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu CONTRAST.

4 Posługując się przyciskami ↓/↑ ustaw kontrast i naciśnij przycisk OK.

■ Regulacja poziomu czerni obrazu (BRIGHTNESS)

Wyreguluj jasność obrazu (poziom czerni).

Uwaga

Jeśli w menu COLOR wybrano opcję sRGB, nie ma możliwości dokonywania regulacji w menu CONTRAST, BRIGHTNESS i GAMMA.

1 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

2 Posługując się przyciskami ↓/↑ wybierz (PICTURE) i naciśnij przycisk OK.
Na ekranie wyświetlone zostanie menu PICTURE.

3 Posługując się przyciskami ↓/↑ wybierz (BRIGHTNESS) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu BRIGHTNESS.

4 Posługując się przyciskami ↓/↑ ustaw jasność i naciśnij przycisk OK.

■ Regulacja temperatury barwowej (COLOR)

Możliwa jest zmiana odcienia barwy w polu białym w stosunku do domyślnych ustawień temperatury barwowej. W razie potrzeby można też dokonać dokładnej regulacji temperatury barwowej.

Żadaną temperaturę barwową można ustawić w odniesieniu do każdego trybu jasności ekranu.

COLOR 9300K 6500K sRGB USER LADJUST 1280 1024 60Hz x EX I MENU

1 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

2 Posługując się przyciskami ↓/↑ wybierz (PICTURE) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PICTURE.

3 Posługując się przyciskami ↓/↑ wybierz (COLOR) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu COLOR.

4 Posługując się przyciskami ↓/↑ wybierz żądaną temperaturę barwową i naciśnij przycisk OK.

Odcień bieli zmienia się z niebieskawego na czerwonawy w miarę zmniejszania temperatury barwowej z 9 300 K do 6 500 K (ustawienie fabryczne).

Po wybraniu opcji „sRGB” kolory zostaną dostosowane do profilu sRGB. (Ustawienia kolorów sRGB to przyjęty jako standard branżowy protokół określający przestrzeń barw na potrzeby produktów komputerowych.) Jeśli wybrana została opcja „sRGB”, w ustawieniach kolorów na komputerze musi zostać wybrany profil sRGB.

Uwaga

- Jeśli podłączony komputer bądź inne urządzenie nie jest zgodne ze standardem sRGB, nie ma możliwości dostosowania barw do profilu sRGB.

- Jeśli w menu COLOR wybrano opcję sRGB, nie ma możliwości dokonywania regulacji w menu CONTRAST, BRIGHTNESS i GAMMA.

Dokładna regulacja temperatury barwowej (USER ADJUSTMENT)

Temperaturę barwową można ustawić dla każdego trybu (GAME/MOVIE/PC/USER)

USER ADJUSTMENT R 128 G 128 B 128 1 280 1024 60 Hz x OK EX I THU

1 Posługując się przyciskami ↓/↑ wybierz ADJUST i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu USER ADJUSTMENT.

2 Posługując się przyciskami ↓/↑ wybierz R (czerwony) lub B (niebieski) i naciśnij przycisk OK. Następnie za pomocą przycisków ↓/↑ wyreguluj temperaturę barwową i naciśnij przycisk OK.

Ponieważ regulacja temperatury barwowej dokonywana jest poprzez zmniejszanie lub zwiększanie poziomu składowej R i B w odniesieniu do składowej G (green – zielony), poziom składowej G jest stały.

3 Posługując się przyciskami ↑/↓ wybierz ↩ i naciśnij przycisk OK.

Nowe ustawienie barw zostanie zapisane w pamięci i automatycznie przywołane za każdym razem, gdy wybrana zostanie opcja USER.

Na ekranie wyświetlone zostanie menu COLOR.

■ Zmiana ustawienia gamma (GAMMA)

Istnieje możliwość skojarzenia odcieni barw obrazu na ekranie z pierwotnymi odcieniami kolorów obrazu.

Uwaga

Jeśli w menu COLOR wybrano opcję sRGB, nie ma możliwości dokonywania regulacji w menu CONTRAST, BRIGHTNESS i GAMMA.

1 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

2 Posługując się przyciskami ↓/↑ wybierz (PICTURE) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PICTURE.

3 Postługując się przyciskami ↓/↑ wybierz γ (GAMMA) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu GAMMA.

4 Posługując się przyciskami ↓/↑ wybierz żądany tryb i naciśnij przycisk OK.

■ Regulacja ostrości (SHARPNESS)

Wyreguluj ustawienia, aby obraz stał się ostrzejszy itd.

1 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

2 Postugując się przyciskami ↓/↑ wybierz (PICTURE) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PICTURE.

3 Posługując się przyciskami ↓/↑ wybierz (SHARPNESS) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu SHARPNESS.

4 Posługując się przyciskami ↓/↑ ustaw ostrość i naciśnij przycisk OK.

■ Menu MODE RESET (przywracanie domyślnych ustawień trybów) →←

Istnieje możliwość przywrócenia domyślnej wartości ustawień.

1 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

2 Posługując się przyciskami ↓/↑ wybierz (PICTURE) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PICTURE.

3 Posługując się przyciskami ↓/↑ wybierz →← (MODE RESET) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu MODE RESET.

4 Postługując się przyciskami ↓/↑ wybierz żądany tryb i naciśnij przycisk OK.

- OK: Przywracanie ustawień wszystkich trybów w menu PICTURE do wartości domyślnych.

- CANCEL: Anulowanie przywrócenia wartości domyślnych i powrót do menu PICTURE.

Menu AUDIO

Korzystając z menu AUDIO możesz dokonać regulacji następujących pozycji.

- TREBLE

• B A S S

• BALANCE

- SURROUND

- RESET →←

AUDIO MOVIE TREBLE BASS BALANCE SURROUND 1280x 1024/60Hz

■ Regulacja opcji TREBLE, BASS i BALANCE

1 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

2 Posługując się przyciskami ↓/↑ wybierz (AUDIO) i naciśnij przycisk OK.
3 Posługując się przyciskami ↓/↑ wybierz TREBLE, BASS lub BALANCE i naciśnij przycisk OK.
4 Posługując się przyciskami ↓/↑ wyreguluj tony wysokie, tony niskie lub balans i naciśnij przycisk OK.

Uwaga

Regulacja opcji TREBLE i BASS jest możliwa tylko gdy efekt SURROUND jest wyłączony.

■ Wybór trybu SURROUND

1 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

2 Posługując się przyciskami ↓/↑ wybierz (AUDIO) i naciśnij przycisk OK.
3 Posługując się przyciskami ↓/↑ wybierz SURROUND i naciśnij przycisk OK.
4 Posługując się przyciskami ↓/↑ wybierz żądany tryb i naciśnij przycisk OK.

SURROUND ON OFF 1 2 8 0 x 1 0 2 4 / 6 0 Hz OK EX I MNU

• ON: Potężny dźwięk (efekt surround).
  • OFF: Efekt surround wyłączony.

■ Menu AUDIO RESET (przywracanie domyślnych ustawień trybów) →←

Istnieje możliwość przywrócenia domyślnej wartości ustawień.

1 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

2 Posługując się przyciskami ↓/↑ wybierz (AUDIO) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu AUDIO.

3 Posługując się przyciskami ↓/↑ wybierz →← (RESET) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu AUDIO RESET.

4 Posługując się przyciskami ↓/↑ wybierz żądany tryb i naciśnij przycisk OK.

• OK: Przywracanie ustawień wszystkich trybów w menu AUDIO do wartości domyślnych.
• CANCEL: Anulowanie przywrócenia wartości domyślnych i powrót do menu AUDIO.

A Menu SCREEN (tylko analogowy sygnał RGB)

Korzystając z menu SCREEN możesz dokonać regulacji następujących pozycji.

• AUTO ADJUST
- PHASE
• PITCH
• H CENTER
• V CENTER

SCREEN AUTO ADJUST PHASE PITCH H CENTER V CENTER 1280 1024 60Hz

Uwaga

Przy odbieraniu cyfrowych sygnałów RGB ze złącza wejściowego DVI-D dla INPUT1, regulacja nie jest konieczna.

■ Funkcja automatycznej regulacji jakości obrazu

Jeśli monitor odbiera sygnał wejściowy, automatycznie reguluje on pozycję i ostrość obrazu (faza/wielkość plamki) oraz zapewnia, że obraz na ekranie jest wyraźny (str. 19).

Uwaga

Po uaktywnieniu funkcji automatycznej regulacji jakości obrazu działa tylko przycisk zasilania ⏻.

Jeśli funkcja automatycznej regulacji jakości obrazu monitora nie ustawia optymalnych parametrów obrazu

Można dokonać dalszej automatycznej regulacji jakości obrazu dla bieżącego sygnału wejściowego (Zob. AUTO ADJUST poniżej).

Jeśli konieczna jest dalsza regulacja obrazu

Możliwa jest ręczna regulacja ostrości (fazy i wielkości plamki) oraz pozycji obrazu (w poziomie i w pionie).

Parametry te są przechowywane w pamięci i automatycznie przywoływane za każdym razem, gdy monitor odbiera uprzednio dostarczony i zarejestrowany sygnał wejściowy.

■ Dokonywanie dalszej automatycznej regulacji jakości obrazu dla bieżącego sygnału wejściowego (AUTO ADJUST)

1 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

2 Posługując się przyciskami ↓/↑ wybierz (SCREEN) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu SCREEN.

3 Posługując się przyciskami ↓/↑ wybierz AUTO ADJUST i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu AUTO ADJUST.

4 Posługując się przyciskami ↓/↑ wybierz ON lub OFF i naciśnij przycisk OK.

- ON: Wyreguluj odpowiednio fazę, wielkość plamki i pozycję obrazu w poziomie/w pionie dla bieżącego sygnału wejściowego, po czym zapisz ustawienia.

Uwaga

Po włączeniu monitora lub zmianie sygnału wejściowego, funkcja AUTO ADJUST przeprowadza automatyczną regulację,

- OFF: Funkcja AUTO ADJUST jest niedostępna.

Uwaga

Przy zmianie sygnału wejściowego funkcja AUTO ADJUST działa automatycznie.

5 Postługując się przyciskami ↓/↑ wybierz ↩ i naciśnij przycisk OK.

Powrót do ekranu menu.

■ Ręczna regulacja ostrości i pozycji obrazu (PITCH/PHASE/H CENTER/V CENTER)

Regulację ostrości obrazu można przeprowadzić w następujący sposób. Regulacja ta jest możliwa, gdy komputer jest podłączony do złącza wejściowego HD15 monitora (analogowy sygnał RGB).

1 Ustaw rozdzielczość w komputerze na 1 280 × 1 024.

2 Wlóż płytę CD-ROM.

3 Uruchom CD-ROM.

W systemie operacyjnym Windows Jeżeli działa autoodtwarzanie:

Wybierz region, język i model, a następnie kliknij Narzędzie do regulacji monitora (UTILITY).

4 Kliknij „Adjust” i potwierdź rozdzielczość bieżącą (górna wartość) oraz rozdzielczość zalecaną (dolna wartość), po czym kliknij „Next”.

Wyświetlony zostanie obraz kontrolny PITCH.

5 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

6 Postługując się przyciskami ↓/↑ wybierz 🎯 (SCREEN) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu SCREEN.

7 Posługując się przyciskami ↓/↑ wybierz PITCH i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu regulacji PITCH.

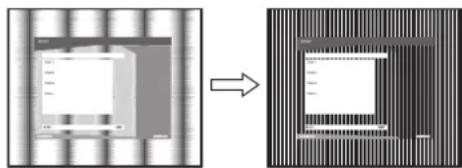

8 Naciskaj przyciski ↓/↑, aż do zniknięcia pionowych pasków.

Przy prawidłowym ustawieniu pionowe paski powinny zniknąć.

9 Naciśnij przycisk OK.

Na ekranie zostanie wyświetlone menu główne. Jeśli na całym ekranie widać poziome pasy, wyreguluj PHASE za pomocą następujących procedur.

10 Kliknij „Next”.

Wyświetlony zostanie obraz kontrolny PHASE.

11 Posługując się przyciskami ↓/↑ wybierz PHASE i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu regulacji PHASE.

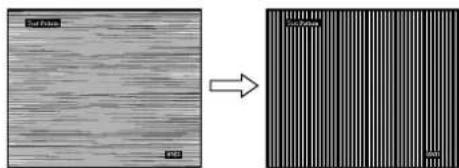

12 Naciskaj przyciski ↓/↑, aż do zmniejszenia szerokości poziomych pasków.

Paski poziome powinny mieć jak najmniejszą szerokość.

13 Naciśnij przycisk OK.

Na ekranie zostanie wyświetlone menu główne.

14 Kliknij „Next”.

Wyświetlony zostanie obraz kontrolny CENTER.

15 Posługując się przyciskami ↓/↑ wybierz H CENTER lub V CENTER i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu regulacji II CENTER lub V CENTER.

16 Posługując się przyciskami ↓/↑ wyśrodkuj obraz kontrolny na ekranie.

17 Kliknij „Next”.

Kliknij „End” lub „ZAKOŃCZ” w celu wyłączenia obrazu kontrolnego.

Jeżeli autoodtwarzanie nie działa:

1 Otwórz „Mój Komputer” i prawym klawiszem kilknij ikone CD-ROM.

Wybierz „Eksploruj”, aby obejrzeć zawartość CD-ROM.

2 Otwórz folder [Utility] i wybierz [WINDOWS].

3 Uruchom [WIN_UTILITY.EXE].

Zostanie wyświetlony obraz kontrolny. Przejdź do kroku 4.

W systemie operacyjnym Macintosh

1 Otwórz napęd CD-ROM.

2 Otwórz folder [Utility] i wybierz [MAC].

3 Otwórz [MAC UTILITY] i uruchom

Zostanie wyświetlony obraz kontrolny. Przejdź do kroku 4.

4 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

5 Posługując się przyciskami ↓/↑ wybierz 🎯 (SCREEN) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu SCREEN.

6 Posługując się przyciskami ↓/↑ wybierz PHASE i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu regulacji PHASE.

7 Naciskaj przyciski ↓/↑, aż do zmniejszenia szerokości poziomych pasków.

Paski poziome powinny mieć jak najmniejszą szerokość.

8 Naciśnij przycisk OK.

Na ekranie zostanie wyświetlone menu główne. Jeśli na całym ekranie widać pionowe pasy, wyreguluj PITCH za pomocą następujących procedur.

9 Posługując się przyciskami ↓/↑ wybierz PITCH i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu regulacji PITCH.

10 Naciskaj przyciski ↓/↑, aż do zniknięcia pionowych pasków.

Przy prawidłowym ustawieniu pionowe paski powinny zniknąć.

11 Naciśnij przycisk OK.

Na ekranie zostanie wyświetlone menu główne.

12 Posługując się przyciskami ↓/↑ wybierz H CENTER lub V CENTER i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu regulacji H CENTER lub V CENTER.

13 Posługując się przyciskami ↓/↑ wyśrodkuj obraz kontrolny na ekranie.

14 Kliknij „END” na ekranie, aby wyłączyć obraz kontrolny.

Menu MENU POSITION

Możesz zmienić położenie menu, jeśli zasłania ono obraz na ekranie.

MENU POSITION 1280x 1024/60Hz

1 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

2 Posługując się przyciskami ↓/↑ wybierz 📄 (MENU POSITION) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu MENU POSITION.

3 Posługując się przyciskami ↓/↑ wybierz żądaną pozycję i naciśnij przycisk OK.

Dostępne są trzy położenia menu u góry ekranu, u dołu i w środku ekranu.

Menu INPUT SENSING

Gdy wybrana zostanie opcja AUTO ON w menu INPUT SENSING, monitor automatycznie wykrywa sygnał wejściowy dostarczany przez terminal i automatycznie zmienia sygnał wejściowy przed przejściem monitora w tryb oszczędzania energii.

INPUT SENSING AUTO ON AUTO OFF 1 280x 1024/60 Hz

1 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

2 Posługując się przyciskami ↓/↑ wybierz → (INPUT SENSING) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu INPUT SENSING.

3 Posługując się przyciskami ↓/↑ wybierz żądany tryb i naciśnij przycisk OK.

- AUTO ON: Jeśli z wybranego terminalu nie jest dostarczany sygnał wejściowy lub jeśli z terminalu wybranego przy pomocy przycisku INPUT na monitorze nie jest dostarczany sygnał, pojawi się komunikat ekranowy (str. 20) i monitor sprawdzi, czy sygnał wejściowy jest dostarczany z innego terminalu, w celu dokonania automatycznej zmiany wejścia. Jeśli sygnał wejściowy zostanie zmieniony, w lewym górnym rogu ekranu wyświetlony zostanie wybrany terminal wejściowy. Jeśli sygnał wejściowy nie jest dostarczany, monitor automatycznie przejdzie w tryb oszczędzania energii.

- AUTO OFF: Sygnał wejściowy nie będzie zmieniany automatycznie. Naciśnij przycisk INPUT w celu zmiany wejścia.

Menu LANGUAGE

Istnieje możliwość zmiany języka, w którym wyświetlane są menu i komunikaty na ekranie monitora.

LANGUAGE ■ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO * 1280x 1024/60Hz

1 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

2 Posługując się przyciskami ↓/↑ wybierz (LANGUAGE) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu LANGUAGE.

3 Posługując się przyciskami ↓/↑ wybierz język i naciśnij przycisk OK.

• ENGLISH: angielski

•FRANÇAIS: francuski

•DEUTSCH: niemiecki

•ESPAÑOL: hiszpański

•ITALIANO: włoski

•NEDERLANDS: holenderski

•SVENSKA: szwedzki

→•← Menu RESET (przywracanie wartości domyślnych ustawień)

Istnieje możliwość przywrócenia domyślnej wartości ustawień.

OK CANCEL 1 2 8 0x 1 0 2 4 / 6 0 Hz

1 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

2 Posługując się przyciskami ↓/↑ wybierz →← (RESET) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu RESET.

3 Posługując się przyciskami ↓/↑ wybierz żądany tryb i naciśnij przycisk OK.

- OK: Aby przywrócić wszystkie ustawienia do wartości domyślnych. Przy czym nie można w ten sposób przywrócić domyślnej wartości ustawienia LANGUAGE.

- CANCEL: Aby anulować przywrócenie wartości domyślnych i powrócić do ekranu menu.

Menu MENU LOCK

Istnieje możliwość zablokowania przycisków w celu uniknięcia niepożądanych zmian.

MENU LOCK ON OFF 1 280x 10 24/60 Hz

1 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne.

2 Posługując się przyciskami ↓/↑ wybierz O™ (MENU LOCK) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu MENU LOCK.

3 Postugując się przyciskami ↓/↑ wybierz ON lub OFF.

- ON: Aktywny będzie tylko przycisk zasilania ⏻ oraz przycisk MENU. Przy próbie wykonania jakiejkolwick czynności, na ekranie pojawi się symbol ⬆śli funkcja MENU LOCK została włączona (ON), można wybrać tylko to menu.

- OFF: MENU LOCK jest wyłączona (OFF).

Dane techniczne

Regulacja głośności

Korzystając z głośników monitora lub słuchawek, możesz słuchać dźwięków odtwarzanych z komputera lub innego sprzętu audio podłączonego do gniazd wejściowych monitora.

Głośność możesz regulować korzystając z odrębnego menu „Volume”, znajdującego się w menu głównym.

1 W przypadku, gdy żadne menu nie zostanie wyświetlone na ekranie, użyj przycisków ↓/↑.

2 Posługując się przyciskami ↓/↑ dokonaj regulacji głośności.

Menu automatycznie zniknie po ok. 5 sekundach.

Uwaga

• Nie możesz regulować głośności, gdy na ekranie wyświetlane jest menu główne.
• Gdy monitor znajduje się w trybie oszczędzania energii, z głośników lub słuchawck nie dochodzi żaden dźwięk.

Funkcja oszczędzania energii

Niniejszy monitor spełnia wytyczne dotyczące oszczędzania energii określone przez normy VESA, ENERGY STAR oraz NUTEK. Jeśli monitor jest podłączony do komputera lub graficznej karty wideo zgodnej ze standardem DPMS (Display Power Management Standard) dla sygnału analogowego lub standardem DMPM (DVI Digital Monitor Power Management) dla sygnału cyfrowego, automatycznie ograniczy on pobór mocy, w sposób przedstawiony poniżej.

SDM-G76X

Tryb zasilania	Pobór mocy Wskaźnik zasilania ⏻
normalna praca urządzenia	50 W (maks.) zielony
aktywny wył.* (uśpienie)**	1,0 W (maks.) pomarańczowy
zasilanie wył. 1,0 W (maks.) wyłączony

SDM-G96X

Tryb zasilania	Pobór mocy Wskaźnik zasilania ⏻
normalna praca urządzenia	53 W (maks.) zielony
aktywny wył.* (uśpienie)**	1,0 W (maks.) pomarańczowy
zasilanie wył. 1,0 W (maks.) wyłączony

* Gdy komputer wejdzie w tryb „aktywny wyłączony”, sygnał wejściowy jest odcinany i na ekranie pojawia się komunikat NO INPUT SIGNAL. Po 5 sekundach monitor przechodzi w tryb oszczędzania energii.

** „Uspienie” to tryb oszczędzania energii określony przez Agencję Ochrony Środowiska.

Funkcja automatycznej regulacji jakości obrazu (tylko analogowy sygnał RGB)

Jeśli monitor odbiera sygnał wejściowy, automatycznie reguluje on pozycję i ostrość obrazu (faza/wielkość plamki) oraz zapewnia wyraźny obraz.

Tryb ustawień fabrycznych

Gdy monitor odbiera sygnał wejściowy, jest on automatycznie dopasowywany do jednego z trybów ustawień fabrycznych przechowywanych w pamięci monitora tak, aby zapewnić wysoką jakość obrazu w centralnej części ekranu. Jeśli sygnał wejściowy odpowiada trybowi ustawień fabrycznych, obraz automatycznie pojawia się na ekranie z właściwą regulacją domyślną.

Jeśli sygnały wejściowe nie odpowiadają żadnemu z trybów ustawień fabrycznych

Jeśli monitor odbiera sygnał wejściowy, który odbiega od domyślnych trybów, uruchamiana jest funkcja automatycznej regulacji jakości obrazu, która zapewnia zawsze wyraźny obraz (w ramach poniższych zakresów częstotliwości monitora):

Częstotliwość pozioma: 28–80 kHz

Częstotliwość pionowa: 56–75 Hz

Co za tym idzie, gdy monitor odbiera sygnały wejściowe, które nie odpowiadają żadnemu z trybów ustawień fabrycznych, wyświetlenie obrazu na ekranie może potrawać dłużej niż zwykle. Dane te są automatycznie przechowywane w pamięci, więc następnym razem, gdy monitor odbierze taki sygnał, będzie on funkcjonował tak, jak w przypadku sygnału odpowiadającego trybom ustawień fabrycznych.

Ręczna regulacja fazy, wielkości plamki i pozycji obrazu, gdy wybrana jest opcja OFF funkcji AUTO ADJUST

W przypadku niektórych sygnałów wejściowych funkcja automatycznej regulacji obrazu może okazać się niewystarczająca do odpowiedniego ustawienia pozycji obrazu, fazy czy wielkości plamki. W takim przypadku należy wyregulować te parametry ręcznie (str. 15).

Parametry ustawiane ręcznie są zapisywane w pamięci jako tryby użytkownika i automatycznie wywoływane za każdym razem, gdy monitor odbierze te same sygnały wejściowe.

Uwaga

• Po uaktywnieniu funkcji automatycznej regulacji jakości obrazu działa tylko przycisk zasilania ⏻.
• Gdy włączona jest ta funkcja obraz może migotać, ale nie świadczy to o nieprawidłowym działaniu. Należy odczekać do zakończenia regulacji.

Rozwiązywanie problemów

Przed skontaktowaniem się z serwisem technicznym należy zapoznać się z treścią tego rozdziału.

Komunikaty ekranowe

W przypadku problemów z sygnałem wejściowym na ekranie wyświetlany jest jeden z poniższych komunikatów. Aby rozwiązać problem, zob. „Objawy i działania zaradcze” na stronie 21.

Jeśli na ekranie wyświetlany jest komunikat OUT OF RANGE

Oznacza to, że sygnał wejściowy nie jest obsługiwany przez monitor. Sprawdź następujące elementy.

Przykład

INFORMATION OUT OF RANGE INPUT1:DVI-D xxxx.xkHz/xxxxz

Jeśli wyświetlany jest komunikat „xxx.x kHz/xxx Hz”

Oznacza to, że pozioma lub pionowa częstotliwość nie jest obshugiwana przez monitor.

Cyfry wskazują poziome oraz pionowe częstotliwości bieżącego sygnału wejściowego.

Jeśli wyświetlony zostanie komunikat „RESOLUTION > 1 280 × 1 024”

Oznacza to, że rozdzielczość nie jest obsługiwana przez monitor (1 280 × 1 024 lub mniej).

Jeśli na ekranie wyświetlany jest komunikat NO INPUT SIGNAL

Oznacza to, że brak sygnału na wejściu monitora.

Przykład

INFORMATION NO INPUT SIGNAL INPUT1:DVI-D GO TO POWER SAVE

GO TO POWER SAVE

Po ok. 5 sekundach od wyświetlenia komunikatu monitor przejdzie w tryb oszczędzania energii.

Jeśli na ekranie wyświetlany jest komunikat CABLE DISCONNECTED

Oznacza to, że kabel sygnałowy wideo został odłączony.

Przykład

INFORMATION CABLE DISCONNECTED INPUT1:DVI-D GO TO POWER SAVE

GO TO POWER SAVE

Po ok. 45 sekundach od wyświetlenia komunikatu monitor przejdzie w tryb oszczędzania energii.

Objawy i działania zaradcze

Jeśli przyczyną problemu jest podłączony komputer lub inne urządzenie, należy zapoznać się z jego instrukcją obsługi.

Objaw Elementy wymagające sprawdzenia
Brak obrazu
Jeśli wskaźnik zasilania ◊ nie świeci się po podłączeniu kabla zasilania lub jeśli wskaźnik zasilania ◊ nie zapała się po naciśnięciu przycisku zasilania	• Sprawdź, czy kabel zasilania jest prawidłowo podłączony.
Jeśli na ekranie wyświetlany jest komunikat „CABLE DISCONNECTED”	• Sprawdź, czy kabel sygnałowy wideo jest prawidłowo podłączony i czy wszystkie wtyczki są mocno osadzone w gniazdach (str. 8).• Sprawdź czy wtyki złącza wejścia wideo nie są powyginane lub wepchnięte do wewnątrz.• Sprawdź czy prawidłowo wybrano ustawienie wyboru wejścia (str. 10).• Podłączony został inny kabel sygnałowy wideo niż ten, który został dostarczony wraz z monitorem. Jeśli podłączony zostanic inny kabel sygnałowy wideo niż dostarczony z urządzeniem, przed przejściem w tryb oszczędzania energii na ekranie może pojawić się komunikat „CABLE DISCONNECTED”. Nie świadczy to o nieprawidłowym działaniu urządzenia.
Jeśli na ekranie wyświetlany jest komunikat „NO INPUT SIGNAL” lub wskaźnik zasilania ◊ zmieni kolor na pomarańczowy	• Sprawdź, czy kabel sygnałowy wideo jest prawidłowo podłączony i czy wszystkie wtyczki są mocno osadzone w gniazdach (str. 8).• Sprawdź czy wtyki złącza wejścia wideo nie są powyginane lub wepchnięte do wewnątrz.• Sprawdź czy prawidłowo wybrano ustawenie wyboru wejścia (str. 10).■ Problem spowodowany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitora• Komputer znajduje się w trybie oszczędzania energii. Naciśnij dowolny klawisz na klawiaturze lub porusz myszą.• Sprawdź czy karta graficzna jest prawidłowo zainstalowana.• Wymień kartę graficzną na korzystającą z najnowszego sterownika. Lub dopasuj kartę graficzną do aktualnie używanego systemu operacyjnego.• W przypadku korzystania z laptopa, dla sygnału wyjścia komputera wybierz wyjście wideo (szczegółowe informacje dotyczące ustawienia wyjścia wideo można uzyskać u producenta komputera).• Sprawdź czy włączone jest zasilanie komputera.• Uruchom ponownie komputer.
Jeśli na ekranie wyświetlany jest komunikat „OUT OF RANGE”	■ Problem spowodowany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitora• Sprawdź czy zakres częstotliwości wideo mieści się w zakresie określonym dla monitora. Jeśli podłączony monitor zastąpił poprzednie urządzenie, podłącz je ponownie i dostosuj ustawienia karty graficznej do poniższych zakresów.Częstotliwość pozioma: 28–80 kHz (analogowy sygnał RGB), 28–64 kHz (cyfrowy sygnał RGB)Częstotliwość pionowa: 56–75 Hz (analogowy sygnał RGB), 60 Hz (cyfrowy sygnał RGB)Rozdzielczość: 1 280 × 1 024 lub mnicj• Uruchom system operacyjny w trybie bezpiecznym i uruchom ponownie komputer po ustawiciu rozdzielczości. Ustawienie trybu bezpiecznego różni się w zależności od systemu operacyjnego. Szczegółowe informacje można uzyskać u producenta komputera.
Jeśli użytkownik korzysta z systemu Windows i zastąpił opisywanym monitorem poprzedni	• Jeśli opisywanym monitorem został zastąpiony stary monitor, podłącz go ponownie i wykonaj następujące czynności. Wybierz „SONY ” z listy „Producenci” i wybierz „SDM-G76X” lub „SDM-G96X” z listy „Modele” w oknie wyboru urządzenia Windows. Jeśli nazwa modelu nie figuruje na liście modeli, skorzystaj z funkcji „Plug & Play”.
Jeśli użytkownik korzysta z systemu Macintosh	• W przypadku korzystania z przejściówki (nie wchodzi w skład zestawu) sprawdź, czy przejściówka i kabel sygnałowy wideo zostały poprawnie podłączone.
Migotanie, skoki, oscylacje lub zakłócenia obrazu	Wyreguluj wielkość plamki i fazę (tylko analogowy sygnał RGB) (str. 15).Spróbuj podłączyć monitor do innego gniazda sieciowego, a w miarę możliwości do innego obwodu.Problem spowodowany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitoraZapoznaj się z instrukcją obsługi karty graficznej w celu uzyskania informacji na temat ustawień monitora.Upewnij się, że tryb graficzny (VESA, Macintosh 19" kolor itd.) oraz częstotliwość sygnału wejściowego są obsługiwane przez ten monitor. Nawet jeśli częstotliwość mieści się w odpowiednim zakresie, impuls synchronizujący niektórych kart graficznych może być zbyt wąski, aby monitor mógł pomyślnie dokonać synchronizacji.Zmień częstotliwość odświeżania komputera (częstotliwość pionowa) w celu uzyskania najlepszej jakości obrazu.
Obraz jest rozmyty • Wyreguluj jasność i kontrast (str. 12).Wyreguluj wielkość plamki i fazę (tylko analogowy sygnał RGB) (str. 15).Problem spowodowany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitoraUstaw rozdzielczość w komputerze na SXGA ( 1 280 × 1 024 ).
Występuje zjawisko powidoku • Usuń przedłużacze kabla wideo i/lub przełączniki.Sprawdź, czy wszystkie wtyczki są mocno osadzone w gniazdach.
Rozmiar oraz wyśrodkowanie obrazu są niepoprawne (tylko analogowy sygnał RGB)	Wyreguluj wielkość plamki i fazę (str. 15).Wyreguluj pozycję obrazu (str. 15). Zwróć uwagę, że niektóre tryby wideo nie wypełniają całego ekranu.
Obraz jest zbyt mały	Problem spowodowany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitoraUstaw rozdzielczość w komputerze na SXGA ( 1 280 × 1 024 ).
Obraz jest ciemny • Wyreguluj jasność obrazu (str. 12).Wyreguluj podświctlenie obrazu (str. 12).Ekran zostaje w pełni rozjaśniony kilka minut po włączeniu monitora.
Widoczne są faliste lub eliptyczne wzory (mora)	Wyreguluj wielkość plamki i fazę (tylko analogowy sygnał RGB) (str. 15).
Kolor nie jest jednolity	Wyreguluj wielkość plamki i fazę (tylko analogowy sygnał RGB) (str. 15).
Biel jest przebarwiona	Wyreguluj temperaturę barwową (str. 13).
Przyciski monitora nie działają (na ekranie pojawia się symbol Oπ)	Jeśli funkcja MENU LOCK ustawiona jest włączona (ON), zmień ustawienie na OFF (str. 18).
Monitor po chwili wyłącza się	Problem spowodowany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitoraWyłącz ustawienie oszczędzania energii w komputerze.
Rozdzielczość wyświetlona na ekranie menu jest niewłaściwa.	W zależności od ustawienia karty graficznej rozdzielczość wyświetlona na ekranie menu może różnić się od rozdzielczości ustawionej w komputerze.

Jeśli nie udało się wyeliminować któregoś z problemów, skontaktuj się z autoryzowanym sprzedawcą firmy Sony i podaj następujące informacje:

• nazwę modelu: SDM-G76X lub SDM-G96X
• numer seryjny;
• szczegółowy opis problemu;
• datę zakupu;
• nazwę i dane techniczne użytkowanego komputera oraz karty graficznej.

Specyfikacje

SDM-G76X

Panel ciekłokrystaliczny Typ panelu: Aktywna matryca a-Si TFT

Rozmiar obrazu: 17,0 cali

Format sygnału wejściowego

Częstotliwość robocza RGB*

Pozioma: 28–80 kHz (analogowy sygnał RGB)

28–64 kHz (cyfrowy sygnał RGB)

Pionowa: 56–75 Hz (analogowy sygnał RGB)

60 Hz (cyfrowy sygnał RGB)

Rozdzielczość Pozioma: Maks. 1 280 punktów

Pionowa: Maks. 1 024 wiersze

Poziomy sygnału wejściowego

Analogowy sygnał wideo RGB 0,7 Vp-p, 75 Ω, dodatni

sygnał SYNC (synchronizacji) poziom TTL, 2,2 kΩ, dodatni lub ujemny (Oddzielnie pozioma i pionowa)

Cyfrowy sygnał RGB (DVI): TMDS (jeden kanal przesyłowy)

Wejście audio Minigniazdo stereo, 0,5 Vrms

Moc wyjściowa głośników

2 W × 2

Gniazdo słuchawkowe Minigniazdo stereo

Rozmiary (szerokość/wysokość/długość)

Wyświetlacz (wyprostowany): Około 383,5 × 404,5 × 163 mm (15 ^1/8 × 16 × 6 ^1/2 cala)

Waga Około 5,5 kg (12 lb 2 oz)

Plug & Play DDC2B

Dołączone elementy Zob. str. 8

SDM-G96X

Panel ciekłokrystaliczny Typ panelu: Aktywna matryca a-Si TFT

Rozmiar obrazu: 19,0 cali

Format sygnału wejściowego

Częstotliwość robocza RGB*

Pozioma: 28–80 kHz (analogowy sygnał RGB)

28–64 kHz (cyfrowy sygnał RGB)

Pionowa: 56–75 Hz (analogowy sygnał RGB)

60 Hz (cyfrowy sygnal RGB)

Rozdzielczość Pozioma: Maks. 1 280 punktów

Pionowa: Maks. 1 024 wiersze

Poziomy sygnału wejściowego

Analogowy sygnał wideo RGB 0,7 Vp-p, 75 Ω, dodatni

sygnał SYNC (synchronizacji) poziom TTL, 2,2 kΩ, dodatni lub ujemny (Oddzielnie pozioma i pionowa)

Cyfrowy sygnał RGB (DVI): TMDS (jeden kanał przesyłowy)

Wejście audio Minigniazdo stereo, 0,5 Vrms

Moc wyjściowa głośników

2 W × 2

Gniazdo słuchawkowe Minigniazdo stereo

Rozmiary (szerokość/wysokość/długość)

Wyświetlacz (wyprostowany): Około 422,5 × 435,5 × 163 mm (16 ^3/4 × 17 ^1/4 × 6 ^1/_2 cala)

Waga Okolo 6 kg (13 lb 3

5/8 oz)

Plug & Play DDC2B

Dołączone elementy Zob. str. 8

* Zalecane warunki taktowania w poziomie i w pionie

- Minimalna szerokość impulsu synchronizacji poziomej powinna być większa niż 4,8% całkowitego czasu poziomego lub 0,8 μs, w zależności od tego, która wartość jest większa.

- Szerokość impulsu wygaszania poziomego powinna być większa niż 2,5 μs.

- Szerokość impulsu wygaszania pionowego powinna być większa niż 450 µs.

Projekt oraz specyfikacje mogą ulec zmianie bez uprzedzenia.

TFT LCD Color Computer Display

Navodila za uporabo (SI)

SDM-G76X

SDM-G96X

Owner's Record
