用户手册 S4EXW PIONEER

4 Gire los pies de punta paraaabstur su alteura,y律师事务所律师在法律学院的教授指导下，为他提供法律服务。

如您知道本型機器如何正確操作時，煩請熟悉以下的操作手冊。

並在讀完後，請放在安全的地方保管，以備後日參考用。

目錄

開始之前

包装箱中的内容

關於EX系列

S-4EX背後的技術 4

CST 4
陶瓷石墨振動膜 4
镁合金振動膜 4
低音驅動器 4
低音扬聲器外殼構造 4
交叉網路 5
和AirStudios的合作. 5

安裝與設置

如何安装 6

安装長螺釘 6
不使用螺钉時 6
選擇安置揚聲器系統的地方 7

連接

連接於擴大機 8
電纜的連結 8
界線連接 9
雙線連接 9
雙擴大機接線 10

其他資訊

格栅盖的装卸 11
揚聲器機箱的維護 11
規格 11

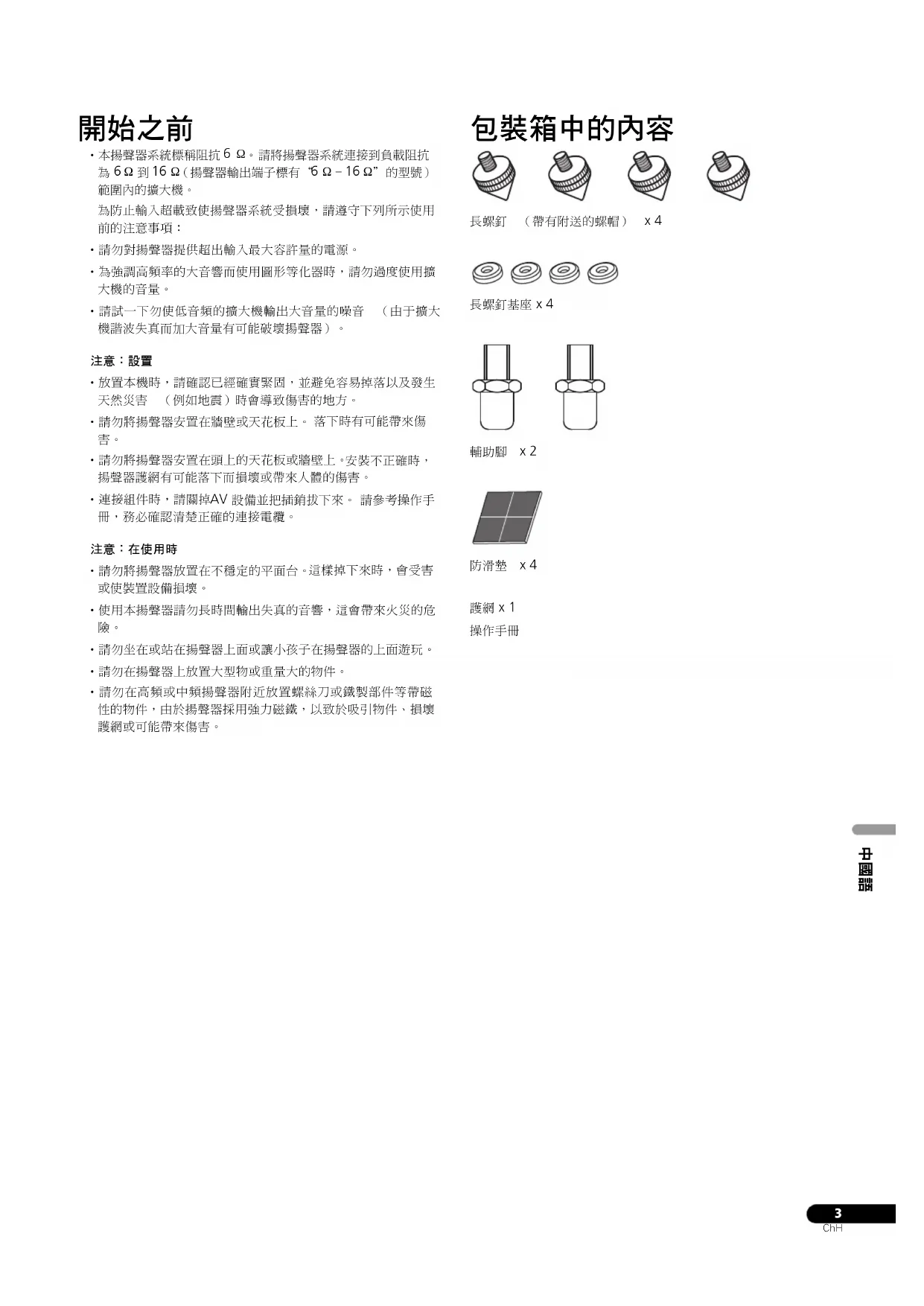

開始之前

·本揚聲器系統標稱阻抗6Ω·請將揚聲器系統連接到負載阻抗為6Ω到16Ω（揚聲器輸出端子標有“6Ω-16Ω”的型號）範圍內的擴大機。

為防止輸入超載致使揚聲器系統受損壞，請遵守下列所示使用前的注意事項：

·請勿對揚聲器提供超出輸入最大容許量的電源。
·為強調高頻率的大音響而使用圖形等化器時，請勿過度使用擴大機的音量。
·請試一下勿使低音頻的擴大機輸出大音量的噪音（由于擴大機譜波失真而加大音量有可能破壞揚聲器）。

注意：設置

• 放置木機時，請確認已經確實緊固，並避免容易掉落以及發生天然災害（例如地震）時會導致傷害的地方。
  ·請勿將揚聲器安置在牆壁或天花板上。落下時有可能帶來傷害。
  ·請勿將揚聲器安置在頭上的天花板或牆壁上。安裝不正確時，揚聲器護欄有可能落下而損壞或帶來人體的傷害。
  ·連接組件時，請關掉AV設備並把插銷拔下來。請參考操作手冊，務必確認清楚正確的連接電纜。

注意：在使用时

·請勿將揚聲器放置在不穩定的平面台。這樣掉下來時，會受害或使裝置設備扣壞。
·使用本揚聲器請勿長時間輸出失真的音響，這會帶來火災的危險。
·請勿坐在或站在揚聲器上面或讓小孩子在揚聲器的上面遊戲。
·請勿在揚聲器上放置大型物或重量大的物件。
·請勿在高頻或中頻揚聲器附近放置螺絲刀或鐵製部件等帶磁性的物件，由於揚聲器採用強力磁鐵，以致於吸引物件、損壞護網或可能帶來傷害。

包装箱中的内容

長螺釘 （帶有附送的螺帽） x4

長螺钉基座x4

辅助脚 X2

防滑垫 × 4

護網×1

操作手

關於 EX 系列

EX 系列裝備有先鋒牌旗幟 TAD 揭聲器系列背後的多種技術訣號，是為推出同一價位中最佳揚聲器而開發的。

EX系列的設計和產品是提供先鋅牌揚聲器最佳技術的國際性努力的結果。

S-4EX背後的技術

CST

該系統的核心驅動器是引進 TAD 所用技術的相干源轉換器 (CST)。高音揚聲器的振動膜集中安裝於中高音圓錐體的頂端內部，能提供400 Hz到100 kHz聲音的點源。相干源轉換器 (CST) 能確保到達聆聽者耳朵的直接聲音和反射聲音完全保持頻譜平衡，使更加一致的聲音逼及房內，並提高想象能力。

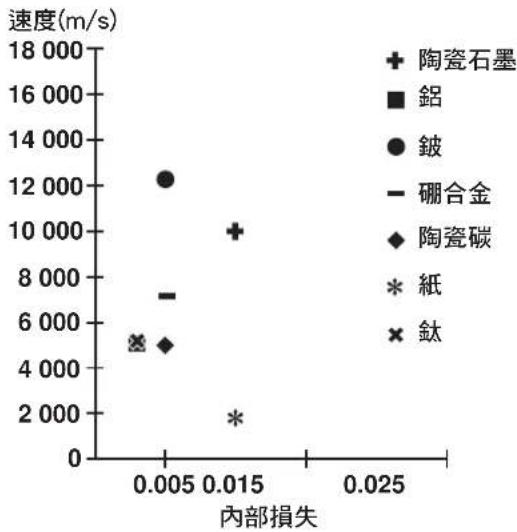

陶瓷石墨振動膜

CST 高音揚聲器的特點是採用陶竄石學振動膜，具有最高的強度和緩衝特性，是高端揚聲器系統現在所用的其他材料望壓及的。陶竄石學的輕巧和非凡強度相結合，使揚聲器振動膜的振振擴大到遠遠超過其可聞範圍。

镁合金振動膜

CST中高音揚聲器採用鎘合金振動膜，其特性輕巧和高內部損失能使播放的中高音具有優異的瞬變現象和最小的顏色作用。

低音驅動器

如下圖所示低音驅動器起到S-4EX揚聲器系統的基本作用。驅動器的強度是採用阿拉米德/碳複合材料的結果。這是在開機-1EX時獨創來用於其振動膜的。先鋒獨家 LDMC磁路技術已經被裝備來從低輸出電平到高輸出電平都保持線性並減少失真。

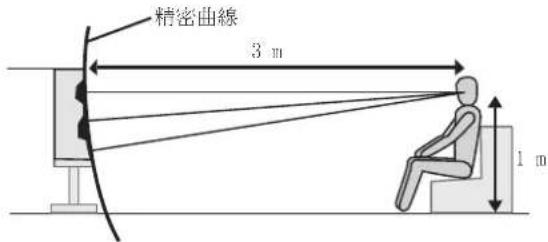

低音揚聲器外殼構造

S-4EX的獨特形狀是基於邏輯上的需要。為了使從CST和低音驅動器傳來的聲音到達時間同步，各驅動器上都裝有一個援流器，以使其產生被稱為“精密曲線”的非常細緻的曲線（請參閱下圖）。此援流器由65mm厚的MDF（中等密度纖維板）製成，有足夠的強度承受驅動器的力量。此外，低音孔是用極厚的MDF塊雕刻出來的。其結果，風噪音大為減少，低音更加清晰、低沉。

交叉網路

交叉網路只使用最精細的零件。信號通路內的空心線圈、無感電阻和薄膜電容器都是為CST驅動器精心選擇製造，以使其對信號具有最大的透明度的。低音驅動器使用硅鋼板鐵心感應器，使其在傳輸能源時的失真和損失減少到最低限度。所有零部件都直接連接於相應線材，而不連接於印刷電路口上，從而實現了最低損失和最高性能。

和Air Studios的合作

自從1969年George Martin在倫敦創立以來，英國Air Studios一向博得許多藝術家的一致好評，他們都認為它是世界傑出的錄音室。授予S-4EX的Air Studios獎章表示這些揚聲器能播放出世界頂級聲音創造者所要求的高音質的聲音。

AIR STUDIOS

安装與設置

如何安裝

安裝揚聲器時，請遵照下列事項：這些揚聲器是書架和揚聲器，放在遠離地板的堅硬水平面上最能發揮其性能。若直接放在地板上，混響將會被放大，從而發生模糊的轟隆聲。最好是把高音域揚聲器（高音揚聲器）放在大約與聆聽者的耳朵相同的高度我們建議使用CP-4EX揚聲器，以實現最佳聲音和穩定性。使用CP-4EX揚聲器支架時，請務必用附送的螺絲把揚聲器固定於架上，以防止揚聲器掉落。

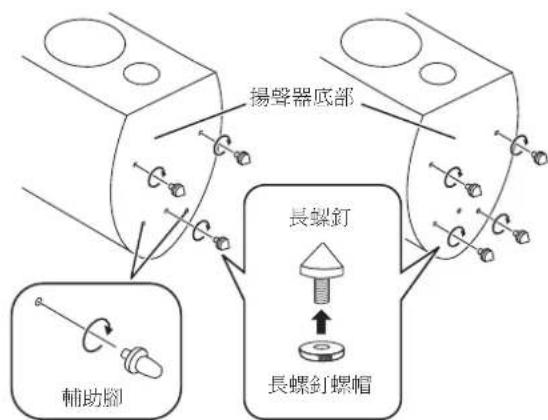

安裝長螺釘

本揚聲器隨機附送有長螺釘和長螺釘基座，請務必使用，以確保最佳音質。

安装

1 將長螺釘螺帽裝於長螺釘上。
2 將長螺釘摺入埋置揚聲器底部的螺紋金屬墊片(M6)。

參照插圖，從作有記號的位置中選擇其一，擋緊長螺鈕。

■ 安裝於三個位置 ■ 安裝於四個位置

安裝輔助腳防止搖擺。

3 將長螺釘基座放在放下揚聲器時要插入長螺釘的位置。
按照所使用的長螺剝數目放好足夠的長螺剝基座。
4旋入長螺釘調整其高度，然後反時針方向旋轉長螺釘螺帽，將長螺釘固定在所調整的高度。
5 將揚聲器放在長螺釘基座上，並進行調整，使揚聲器呈水平，不會搖擺。
6 長螺釘只安裝於三個位置時。

a) 旋轉輔助腳調整其高度。
調整高度，使腳和安裝表面之間留出約mm到2mm的空隙。
b) 反時針方向旋轉長螺釘螺帽，將輔助腳固定在所調整的高度。

注意

·請務必使用如圖所示的長螺釘基座，使凹陷表面朝上以承受長螺釘尖端。

若放下揚聲器時不使用長螺釘基座，長螺釘可能會傷害到地板。如果您想使用長螺釘，我們大力推薦您使用長螺釘基座。

重要

·由於木機重達 20kg 左右，揚聲器斜置時嘗試安裝桿螺帽是極其危險的。務必將本機放在柔軟的地方（例如毛毯），使其不致扣壞地板，並且至少要山兩人來進行安裝。

不使用長螺釘時

確認安裝穩定，將防滑墊片放在每個揚聲器的底面。

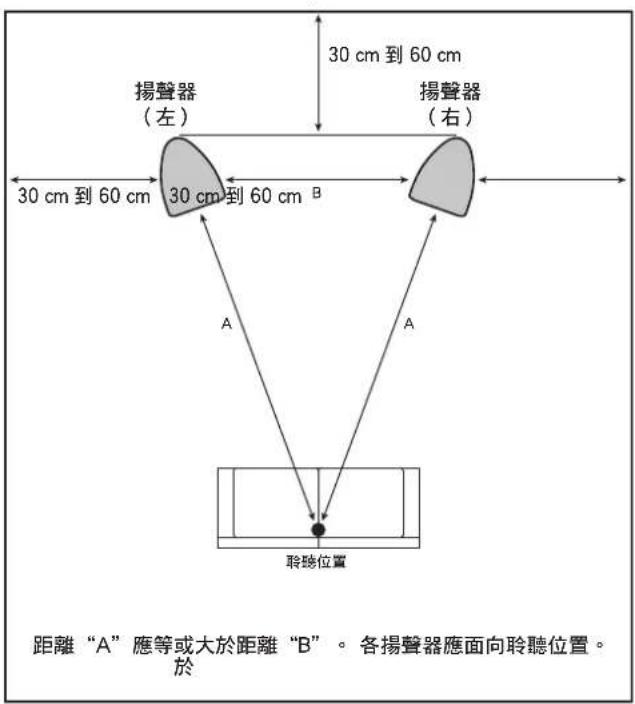

選擇安置揚聲器系統的地方

安置在房內時，在低音性能、音頻準確性和反射方面對S-4EX揚聲器系統有很大的影響。房間都不一樣，所以本節只供參考。在房間裡試驗一下將可獲得最佳效果。

請使用下圖作爲指南來決定揚聲器最好的安置方法。

重要

·請勿把揚聲器放在陽光直接照射得到的地方，同時避免放置於電熱器和空調機的附近。這樣說不定會引起揚聲器機箱變形和變色以及損壞到揚聲器。
·日本先鋒公司對於部件的組裝，錯誤設置、加強不夠充分、誤用以及由自然行為所引起的故障，不負責一切損害的賠償責任。

連接

連接於擴大機

此揚聲器並不含有用於連接擴大機的揚聲器電覆。選擇揚聲器電纜時，請考慮到下列因素，以便最好地享用您的揚聲器系統。

·盡可能選用粗的揚聲器電纜，必要保持最短的所需長度。
當左右長度不同時左右皆使用較長端的長度（相同長度的長度）。
- 無論選用那一種電纜，請留意電纜各有不同的特性。
·儘可能選用阻抗小的電磁並確保對揚聲器端子和擴大機間的連接能夠非常可靠牢固。

注意

揚聲器端子帶有有害的電壓。連接或切斷電源線時，為避免觸電之風險，請在接觸任何未絕緣部分前先將電源切斷。

D3-4-2-2-3_A_ChH

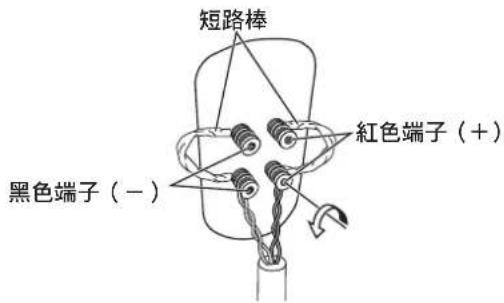

電纜的連結

1關閉擴大機的電源。
2連接揚聲器接線於揚聲器背面的輸入端（下方）。輸入端子的極性是紅色為正極（+），而黑色為負極（一）。
3 將電纜的另一端連接於擴大機的揚聲器輸出端子上（詳細請參照擴大機的操作手冊）。

·在下面位置上的輸入端子旋钮向左旋轉（反時鐘方向），並將揚聲器電纜插入到輸入端子的孔內，然後旋緊輸入端子的旋钮並固定好短絡棒及接線。
·您也可用一個香蕉插頭來連接揚聲器的端子。使用香蕉插頭時，請務必取下輸入端子的端蓋。
·當連結插座後，請輕拉一下電纜的短部與端子是否確實的連接好。不良的連結，將導致噪音與聲音的中斷。
·如果電覆的接線時有脫落，使接線互相接觸導致擴大機的過度負荷，這樣可能造成擴大機停止工作或損壞。
·使用連接於擴大機的揚聲器套接時，揚聲器（左右）的正負極連接錯誤的話，將無法得到正確的立體聲效果。

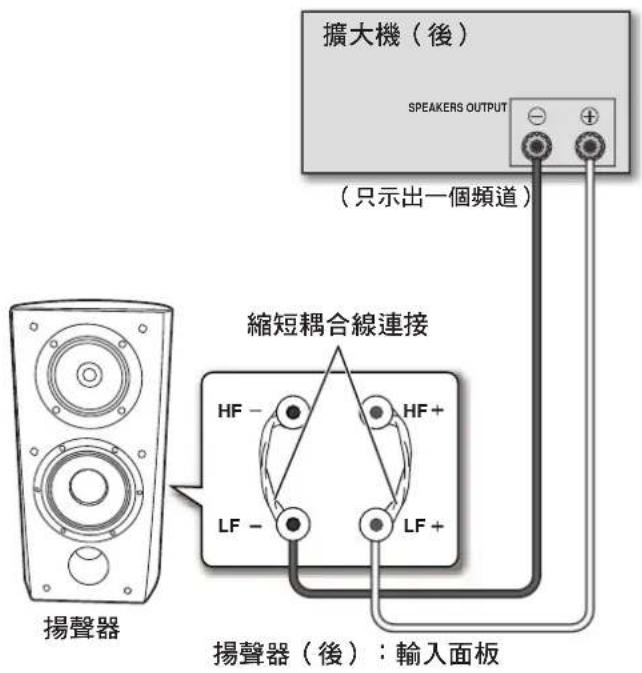

單線連接

進行中線連接時，用隨機附送的縮短耦合線連接交叉網路的中頻到高頻和低頻段，然後將來自擴大機的正極（+）線連接到紅色接線柱，而將來自擴大機的負極（-）線連接到如下圖所示的黑色接線柱。

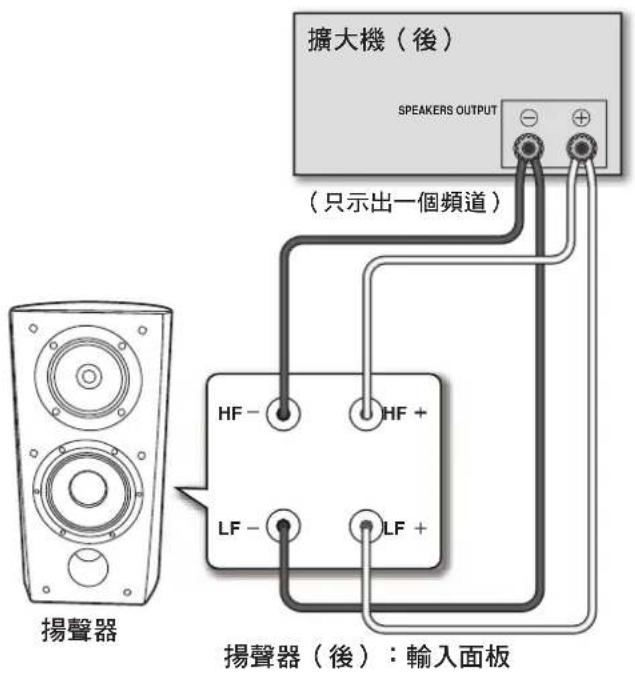

雙線連接

進行雙線連接時，將插頭獨立地插入揚聲器系統。該系統從擴大機接線到相應的高頻和低頻插頭。如此一來，CST驅動器和獨立地直接連接於擴大機的低音驅動器，使您能任意為每個驅動器選用最佳的電纜類型。將一組電線連接於接線柱底部裝置（低音驅動器一特定網路）。然後，將第2組電線連接到頂部接線柱（CST特定網路）。其次，將兩組電線連接到擴大機上對應的端子。如下圖所示小心地將兩條正極（+）電線連接到正極（+）擴大機端子，而將兩條負極（-）電線連接到負極（-）擴大機端子。

雙放大器接線

使用低频和中频到高频段的專用擴大機時，雙擴大機能發抑最佳性能。

有兩種可能的組態，通常稱為水平和垂直雙放大。

注意

在進行雙擴大機連接時，在連接揚聲器電纜之前要先取下新短耦合線。

如果不這樣做，將會使搞大機受到損壞。

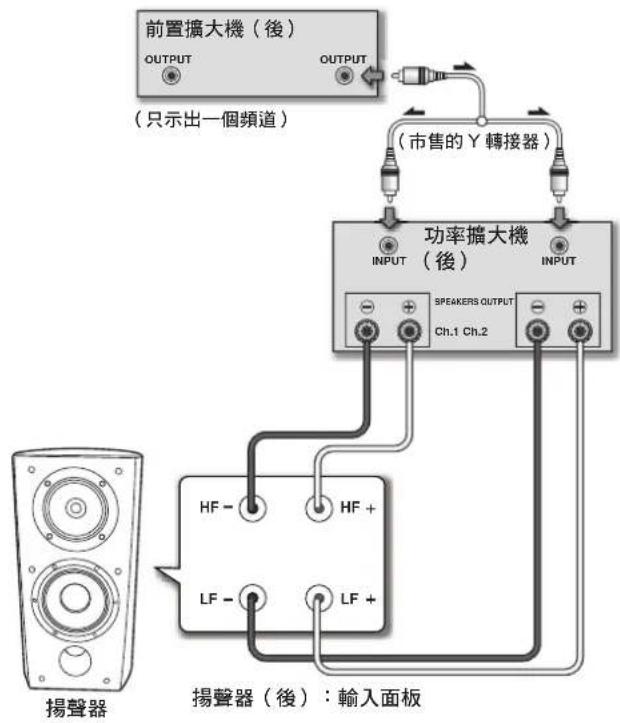

垂直雙放大

這種細態，各揚聲器系統都使用相同的立體聲擴大機。各擴大機的一個頻道驅動低頻段，而另一頻道如下圖所示驅動高頻段。

將一組電線和擴大機頻道連接於接線柱的底部裝置（低音驅動器特定網路）。

然後，將另一組電線和另一個擴大機頻道連接於頂部接線柱（CST一特定網路）。

注意將兩條正極（+）電線連接於正極（+）擴大機端子，而將兩條負極（-）電線連接於負極（-）擴大機端子。

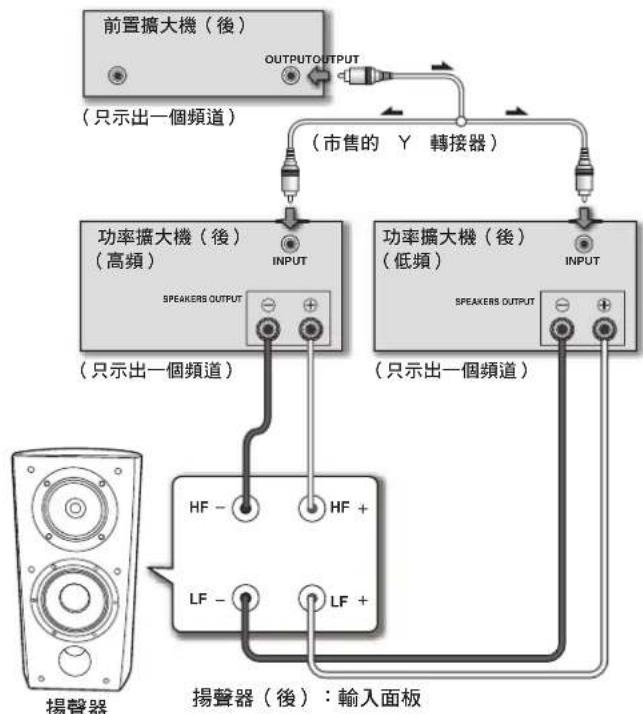

水平雙放大

這種組態，揚聲器系統的低頻和中頻到高頻段可以使用不同的立体聲擴大機（亦即高頻使用電子管擴大機，低頻使用固態）。一個擴大機的各頻道驅動各揚聲器系統的低頻段，而另一擴大機的各頻道則驅動中頻到高頻段，如下圖所示。

此方法要求兩個擴大機有相同的增益。否則，在來自揚聲器的低頻和中頻到高頻播放之間聽起來會有不平衡感。如有疑問，請向當地經銷商查詢。

其他資訊

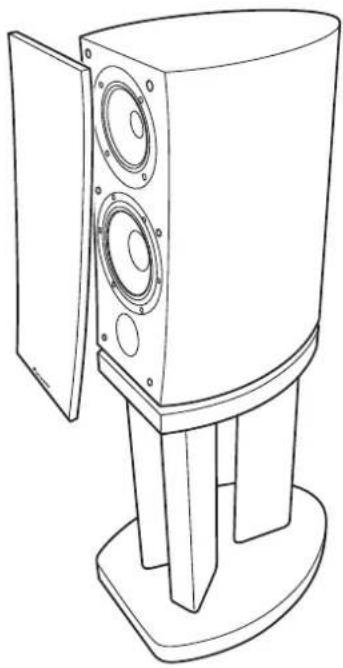

格栅蓋的装卸

此揚聲器系統裝備有格栅蓋，可以依照下述方法進行装卸：
1 要裝上格栅蓋，須使揚聲器上的孔對正格栅上的插件，並緊緊按下。
2 要卸下格栅蓋，用雙手拿著其底部把它抓住，輕輕地朝自己這邊拉，使格栅底部和揚聲器分離開來。
3 將雙手滑移到格栅的中段，再次輕輕拉到自己這邊。這樣將可把格栅的中段從揚聲器上卸下。
4最後，重複格柵頂部的同一動作將整個格柵從揚聲器上卸下。

揚聲器機箱的維護

平常使用時，只用乾布擦拭就能充分保持機箱的乾淨。必要時請用五倍或六倍的水加入中性洗衣劑液，然後用充分擰乾水的擦布擦拭。請勿用家具用的打幀或清潔劑。

由於表面會受到侵蝕，在本裝置上或附近請絕對勿使用稀釋劑、抑發油、殺蟲劑或其他化學藥品。

規格

機殼 低音反射落地型（防磁式）
配置 3路
低音扬整器 16cm形x2
中高音揚聲器 14cm 雉形/3cm球頂型
電阻 6Ω
频率響應 34Hz到100kHz
塞敏度 85.5dB（2.83V）
最大输入功率 160W
外形尺寸.263（宽）mm×490（高）mm×387（深）mm
重量 20kg

附件

長蝶釘（帶有附送的蝶帽） 4
長螺釘花座 4
輔助腳 2
防滑垫 4
設綱 1
操作手册

備註

規格及設計有因產品改善而有所變更，忽不另行通知。

磁性屏蔽

本揚聲器系統帶有磁性屏蔽。但根據設置的位置，揚聲器系統極端靠近電視機組時，可能發生彩色失真。

發生這種情況時，請關斷電源之後，經過15分到30分才重新打開電源。如果還繼續發生這種現象，請將揚聲器系統離開電視機的位置放置。

是根據日本先鋒公司開發的相控制的技術概念。這是通過

從錄音到播放改善階段匹配特性的產品所授予的商標。

日本先鋒公司出版。

版權 © 2008 日本先鋒公司。

版权所有。
