MANUAL DE UTILIZADOR S4EXW PIONEER

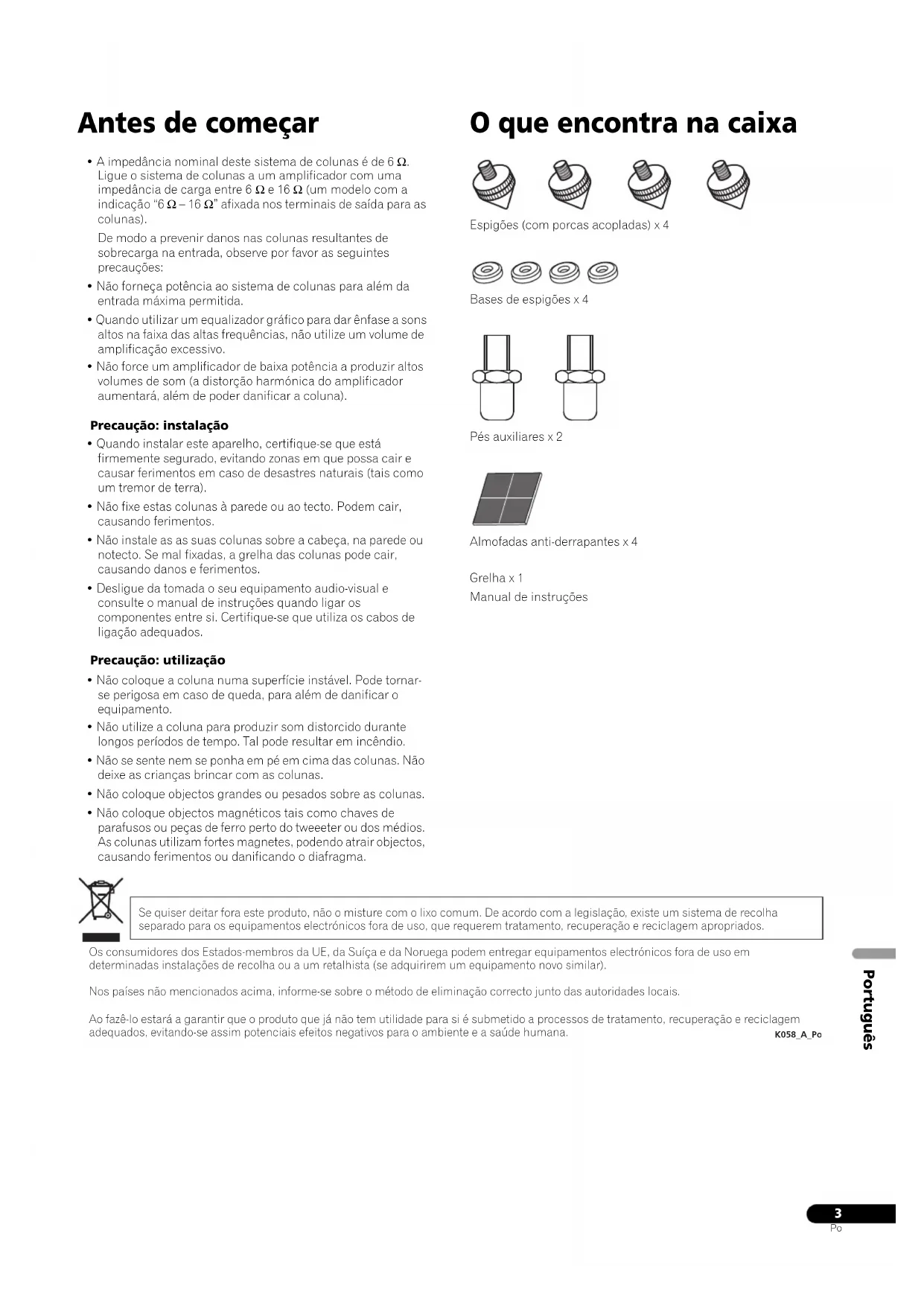

Português Antes de começar

  • A impedância nominal deste sistema de colunas é de 6 Ω. Ligue o sistema de colunas a um amplificador com uma impedância de carga entre 6 Ω e 16 Ω (um modelo com a indicação “6 Ω – 16 Ω” afixada nos terminais de saída para as colunas). De modo a prevenir danos nas colunas resultantes de sobrecarga na entrada, observe por favor as seguintes precauções:
  • Não forneça potência ao sistema de colunas para além da entrada máxima permitida.
  • Quando utilizar um equalizador gráfico para dar ênfase a sons altos na faixa das altas frequências, não utilize um volume de amplificação excessivo.
  • Não force um amplificador de baixa potência a produzir altos volumes de som (a distorção harmónica do amplificador aumentará, além de poder danificar a coluna). Precaução: instalação
  • Quando instalar este aparelho, certifique-se que está firmemente segurado, evitando zonas em que possa cair e causar ferimentos em caso de desastres naturais (tais como um tremor de terra).
  • Não fixe estas colunas à parede ou ao tecto. Podem cair, causando ferimentos.
  • Não instale as as suas colunas sobre a cabeça, na parede ou notecto. Se mal fixadas, a grelha das colunas pode cair, causando danos e ferimentos.
  • Desligue da tomada o seu equipamento audio-visual e consulte o manual de instruções quando ligar os componentes entre si. Certifique-se que utiliza os cabos de ligação adequados. Precaução: utilização
  • Não coloque a coluna numa superfície instável. Pode tornar- se perigosa em caso de queda, para além de danificar o equipamento.
  • Não utilize a coluna para produzir som distorcido durante longos períodos de tempo. Tal pode resultar em incêndio.
  • Não se sente nem se ponha em pé em cima das colunas. Não deixe as crianças brincar com as colunas.
  • Não coloque objectos grandes ou pesados sobre as colunas.
  • Não coloque objectos magnéticos tais como chaves de parafusos ou peças de ferro perto do tweeeter ou dos médios. As colunas utilizam fortes magnetes, podendo atrair objectos, causando ferimentos ou danificando o diafragma. O que encontra na caixa Espigões (com porcas acopladas) x 4 Bases de espigões x 4 Pés auxiliares x 2 Almofadas anti-derrapantes x 4 Grelha x 1 Manual de instruções K058_A_Po Se quiser deitar fora este produto, não o misture com o lixo comum. De acordo com a legislação, existe um sistema de recolha separado para os equipamentos electrónicos fora de uso, que requerem tratamento, recuperação e reciclagem apropriados. Os consumidores dos Estados-membros da UE, da Suíça e da Noruega podem entregar equipamentos electrónicos fora de uso em determinadas instalações de recolha ou a um retalhista (se adquirirem um equipamento novo similar). Nos países não mencionados acima, informe-se sobre o método de eliminação correcto junto das autoridades locais. Ao fazê-lo estará a garantir que o produto que já não tem utilidade para si é submetido a processos de tratamento, recuperação e reciclagem adequados, evitando-se assim potenciais efeitos negativos para o ambiente e a saúde humana. S-4EX_PO.book 3 ページ 2008年7月16日 水曜日 午後7時59分4

Sobre a série EX A série EX, incorporando o abundante know-how tecnológico por detrás da série de colunas TAD, bandeira da Pioneer, foi desenvolvida com o objectivo de criar a derradeira coluna na sua gama de preços. A concepção e produção da série EX resulta de um esforço internacional que representa o melhor da tecnologia de colunas Pioneer. Tecnologia por detrás do S-4EX CST O mecanismo propulsor do sistema é Transdutor de Fonte Coerente (CST) baseado na tecnologia utilizada no TAD. O diafragma do tweeter está montado concentricamente com o vértice do cone de médios e proporciona uma fonte sonora pontual entre 400 Hz e 100 kHz. O CST assegura o equilíbrio espectral perfeito entre o sons directos e os sons reflectidos que chegam aos ouvidos do ouvinte, proporcionando um som mais consistente em toda a câmara de audição e uma capacidade imagética melhorada. Diafragmas de Grafite Cerâmica Os tweeters do CST apresentam diafragmas de grafite cerâmica que proporcionam resistência de alto nível e características de amortecimento praticamente sem rival entre todos os outros materiais actualmente em utilização em sistemas de colunas áudio de topo de gama. A leveza da grafite cerâmica e a sua resistência excepcional, conjuntamente, criam colunas cuja ressonância do diafragma pode ser levada muito para além da faixa de audição. Diafragmas de Liga de Alumínio Os médios do CST apresentam diafragma de liga de magnésio cuja leveza característica e alta perda interna proporcionam transição excelente e coloração mínima dos sons médios. Unidades de Graves O mecanismo propulsor de graves ilustrado abaixo serve de fundação para o sistema de colunas S-4EX. A resistência do mecanismo é o resultado do compósito Aramida/Carbono, criado originalmente durante o desenvolvimento do S-1EX, que é utilizado no seu diafragma. A tecnologia de circuito magnético LDMC, exclusiva da Pioneer, foi incorporada de modo a preservar a linearidade de níveis de saída, desde baixos até altos, e a minimizar a distorção. Construção da Caixa de Graves A forma única do S-4EX é baseada numa necessidade lógica. De modo a sincronizar o tempo de chegada do som proveniente do CST e do propulsor de baixos, cada propulsor está montado sobre um deflector que serve para criar uma curva especializada, conhecida por "curva de precisão" (consultar ilustração abaixo). Fabricado com MDF (prancha de fibra de média densidade) até 65 mm, este deflector é, além disso, forte suficiente para conter a força propulsora das unidade de graves. Além disso, o porto dos graves foi esculpido num bloco de MDF extremamente espesso, resultando na redução de ruído de vento, para um som límpido, profundo. Grafite Cerâmica Alumínio Berílio Liga da Boron Carbono Cerâmico Papel Titânio

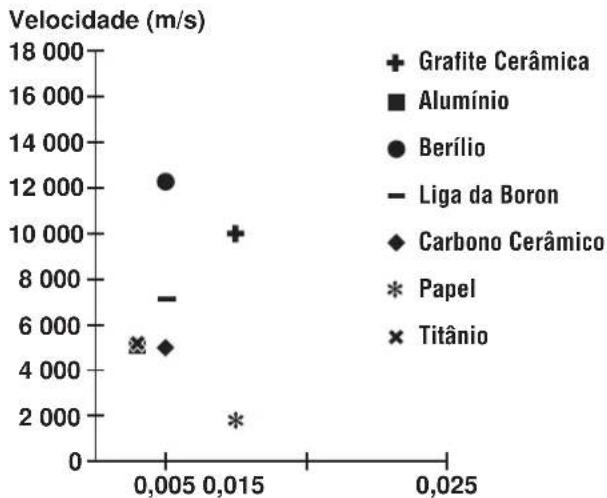

Velocidade (m/s) Perda Interna

Português Redes de Crossover As redes de crossover utilizam apenas os melhores componentes. Bobinas com núcleo de ar, resistores não indutivos e capacitores de filme no caminho do sinal foram todos cuidadosamente escolhidos e optimizados para a unidade CST, de modo a proporcionar a maior transparência ao sinal. Os mecanismos de graves utilizam inductores com núcleo de placas de aço silicone que minimizam a distorção e as perdas, durante a transferência de energia. Todos os componentes estão ligados directamente ao seu material de cablagem respectivo, ao invés de estarem ligados a um circuito impresso, permitindo perdas minímas e um máximo desempenho. Colaboração com Air Studios Desde a sua fundação por George Martin em 1969, Londres, o Air Studios inglês adquiriu o respeito inequívoco por parte de múltiplos artistas que o reconhecem como o principal estúdio de gravação do mundo. O selo Air Studios que foi atribuído ao S-4EX indica que estas colunas são capazes de produzir o som de alta qualidade exigido pelos criadores de som mais exigentes do mundo. S-4EX_PO.book 5 ページ 2008年7月16日 水曜日 午後7時59分6

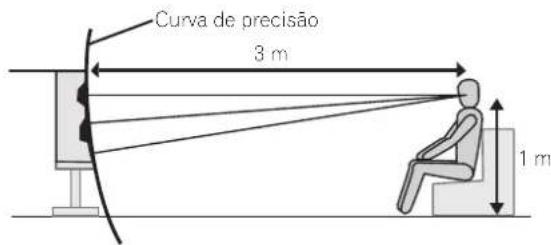

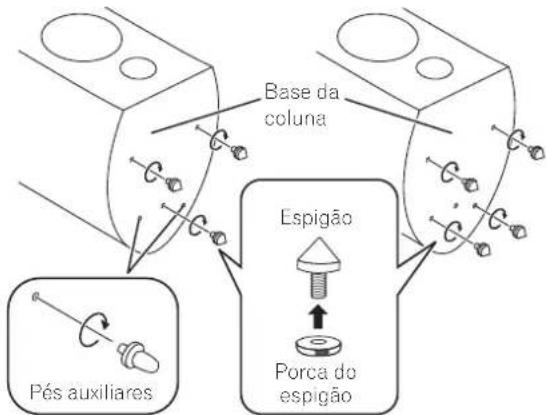

Instalação e Disposição Como instalar Observe por favor os seguintes pontos quando estiver a instalar as colunas: Estas colunas são colunas tipo prateleira. Terão um melhor desempenho se colocadas numa superfície sólida, de nível, longe do chão. Se colocadas directamente no chão, a vibração será ampliada, produzindo um som de estrondo, indefinido. As colunas de altas frequências (tweeters) devem ser colocadas a uma altura ao mesmo nível dos ouvidos do ouvinte. Recomendamos o uso do suporte de colunas CP-4EX para um som optimizado e para estabilidade. Quando utilizar o suporte de colunas CP-4EX certifique-se que fixou a coluna ao suporte com os parafusos fornecidos para evitar que a coluna caia. Instalação dos espigões Esta coluna está equipada espigões e bases para espigões que deverão ser utilizados para produzir um som de qualidade óptimo. Instalação 1 Fixe as porcas dos espigões aos espigões.2 Rode os espigões nos oríficios roscados (M6) no metal da base da coluna. Consulte a ilustração e seleccione uma das posições aí mostradas para fixar os espigões.3 Coloque as bases dos espigões nas posições onde as extremidades dos mesmos acertarem quando a coluna for colocada na sua posição.Coloque bases de espigões suficientes para o número de espigões utilizados.4 Rode os espigões para ajustar a sua altura. Rode depois as porcas no sentido oposto ao dos ponteiros do relógio, de modo a fixar as colunas na altura escolhida.5 Coloque a coluna sobre as bases dos espigões, ajustando de modo a que a coluna esteja de nível e não abane.6 Quando montar as colunas com três posições apenas.a) Rode o pé auxiliar para ajustar a sua altura. Ajuste a altura de modo a deixar 1 mm ou 2 mm de folga entre o pé e a superfície de instalação.b) Rode as porcas dos espigões no sentido oposto ao dos ponteiros do relógio, de modo a fixar o pé na altura escolhida.• Utilize sempre as bases dos espigões como mostrado, com a superfície pretendida voltada para cima, de modo receber a ponta do espigão.• Uma vez que este aparelho pesa cerca de 20 kg, é muito perigoso tentar ajustar a porca do espigão inclinando o aparelho. Certifique-se que coloca a coluna sobre uma superfície macia (tal como um cobertor) de modo a não danificar o chão, e que procede à instalação com pelo menos duas pessoas. Quando não utilizar os espigões Para assegurar uma instalação estável, afixe as almofadas anti-derrapantes na parte de baixo de cada coluna. Fixe o pé auxiliar para evitar que a coluna abane.■ Fixado em três posições ■ Colocados en quatro posiçõesEspigãoPorca doespigãoPés auxiliaresBase da coluna Senão não utilizar as bases dos espigões quando colocar as colunas, os espigões podem danificar o chão. Se tencionar utilizar espigões, recomendamos vivamente a utilização das bases de espigão. Precaução Importante S-4EX_PO.book 6 ページ 2008年7月16日 水曜日 午後7時59分7

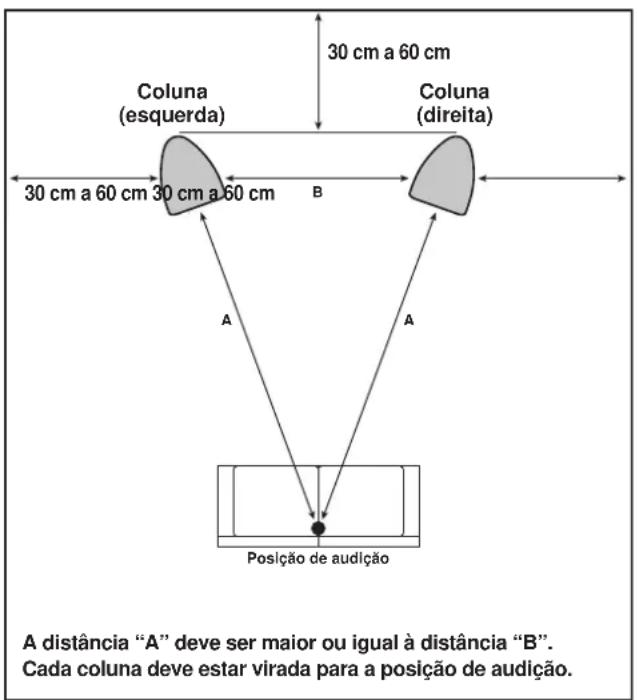

Português Escolha do local onde colocar os sistemas de colunas A localização do sistema de colunas no quarto de audição tem um grande impacto sobre o desempenho total do sistema de colunas S-4EX, em termos de desempenho de baixos, precisão tonal, e imagem sonora. Todos os quartos são diferentes; esta secção serve apenas de guia. A experimentação no seu quarto dará resultados óptimos. Utilize o gráfico abaixo para determinar a localização óptima das colunas.

  • Não coloque as colunas sob luz solar directa. Evite colocá-las perto de aquecedores ou ar condicionados. Tal pode empenar ou descolorar as caixas das colunas, ou danificar as colunas.
  • A Pioneer não assume qualquer responsabilidade sobre danos resultantes da montagem, fixação deficiente, reforço insuficiente, má utilização do produto, actos da natureza, etc. Posição de audição 30 cm a 60 cm 30 cm a 60 cm30 cm a 60 cm A distância “A” deve ser maior ou igual à distância “B”. Cada coluna deve estar virada para a posição de audição.Coluna(esquerda)Coluna(direita) Importante S-4EX_PO.book 7 ページ 2008年7月16日 水曜日 午後7時59分8

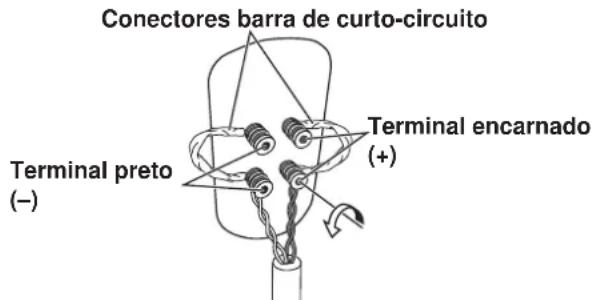

Ligações Ligação a um amplificador Esta coluna não inclui cabos de coluna para ligar a um amplificador. Tome os seguintes factores em consideração quando escolher os cabos das colunas, de modo a tirar o maior partido do seu sistema de colunas:• Utilize cabos de grande calibre se possível, e reduza o comprimento dos cabos ao mínimo necessário.• Se o comprimento dos cabos necessários para a coluna esquerda e direita diferirem, utilize cabos do mesmo comprimentos, escolhidos pelo comprimento do maior.• As características dos cabos variam. Lembre-se disto quando escolher cabos.• Seleccione os cabos com a menor resistência possível e certifique-se que as ligações aos terminais das colunas e do amplificador estão firmes e seguras. Ligação dos cabos 1 Desligue a alimentação do seu amplificador.2 Ligue os cabos de colunas aos terminais de entrada (em baixo) na parte anterior da coluna. A polaridade dos terminais de entrada é encarnado para o positivo (+) e preto para o negativo (–).3 Ligue as outras extremidades dos cabos aos terminais de saída para colunas, no amplificador (para mais detalhes, consulte o manual de utilizador do seu amplificador).• Segure os botões nos terminais de entrada inferiores e rode-os para a esquerda (no sentido contrário aos ponteiros do relógio). Insira os fios do cabo das colunas nos orifícios dos postes do terminal. Aperte depois os botões para fixar a barra de curto-circuito, bem como os fios.• Pode também ligar os terminais da coluna utilizando uma ficha banana. Quando utilizar uma ficha banana, certifique-se de retirar a tampa na extremidade do terminal de entrada.• Depois de ligar as fichas, puxe os cabos levemente para se certificar que as extremidades destes se encontram ligadas firmemente aos terminais. Ligações deficientes podem criar ruído e interrupção no som.• Se os fios dos cabos sairem dos terminais e entrarem em contacto um com o outro, induzirão uma carga excessiva no amplificador. Tal pode fazer com que o amplificador deixe de funcionar, podendo mesmo danificar o amplificador.• Quando utilizar o conjunto de colunas ligadas a um amplificador, não conseguirá obter o efeito estereofónico usual se a polaridade de uma das colunas (esquerda ou direita) estiver invertida. CUIDADO Estes terminais de coluna estão sob voltagem PERIGOSA. Para evitar o risco de choque eléctrico ao ligar ou desligar os cabos de coluna, desligue o cabo de alimentação de energia antes de tocar em quaisquer componentes não isolados. D3-4-2-2-3_A_Po Conectores barra de curto-circuito Terminal encarnado

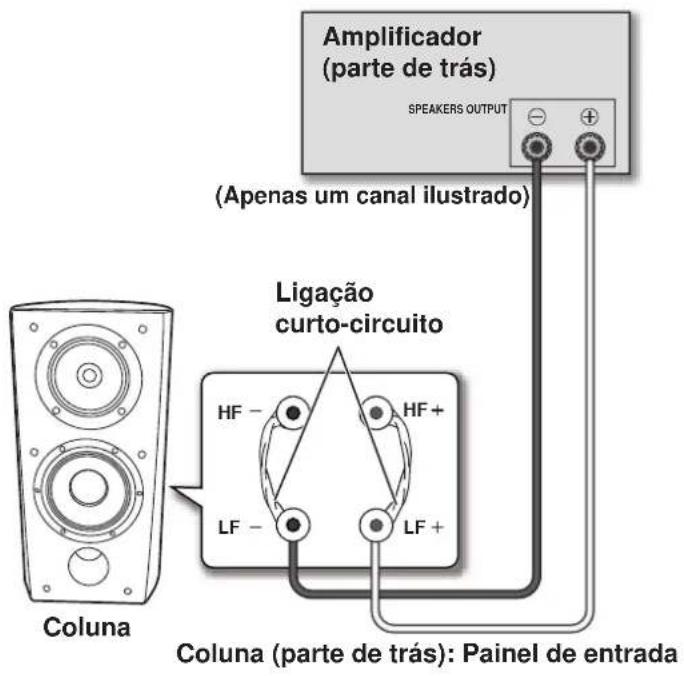

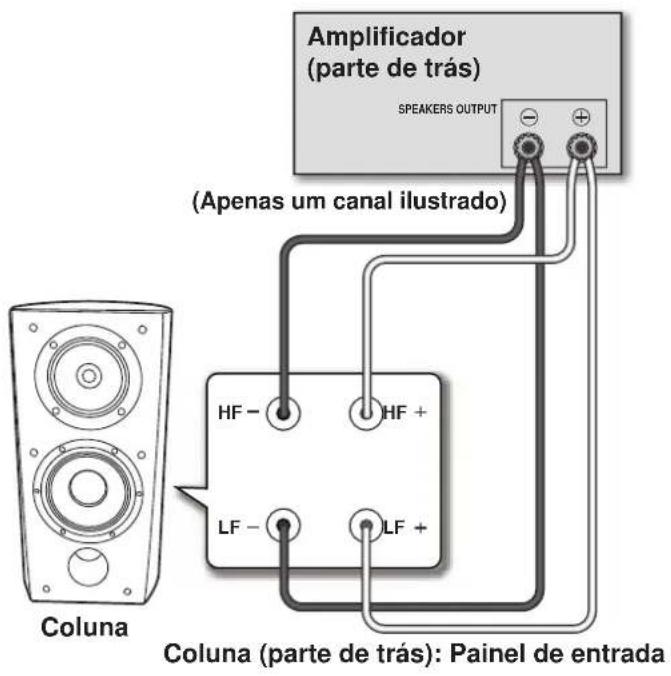

Português Ligações de um fio único Para ligações de um só fio, ligue as secções de frequência média-alta e baixa à rede de crossover utilizando a ligação de curto-circuito fornecida com a coluna. Ligue depois o fio (+) do amplificador a um qualquer poste de ligação encarnado, e o fio (–) do amplificador a um qualquer poste preto, tal como ilustrado abaixo. Ligações de bi-cablagem Numa ligação de bi-cablagem, você liga independentemente nos sistemas de colunas as fichas de alta e de baixa frequência do amplificador. Tal resulta em que o propulsor CST e os propulsores de baixos são ligados independente e directamente do amplificador, oferecendo a possibilidade de optimizar o tipo de cabo para um dos propulsores. Ligue um conjunto de cabos ao conjunto de postes de ligação inferior (rede específica propulsora de baixos). Ligue depois um segundo conjunto de cabos aos postes de ligação superiores (rede específica CST). Depois, ligue ambos os conjunto de cabos aos terminais apropriados no seu amplificador. Tenha cuidado para ligar ambos os fios (+) aos terminais (+) do amplificador, e ambos os fios (–) aos terminais (–) do amplificador, tal como ilustrado abaixo. SPEAKERS OUTPUT Amplificador (parte de trás) Coluna (parte de trás): Painel de entrada (Apenas um canal ilustrado) Coluna

Ligação curto-circuito SPEAKERS OUTPUT

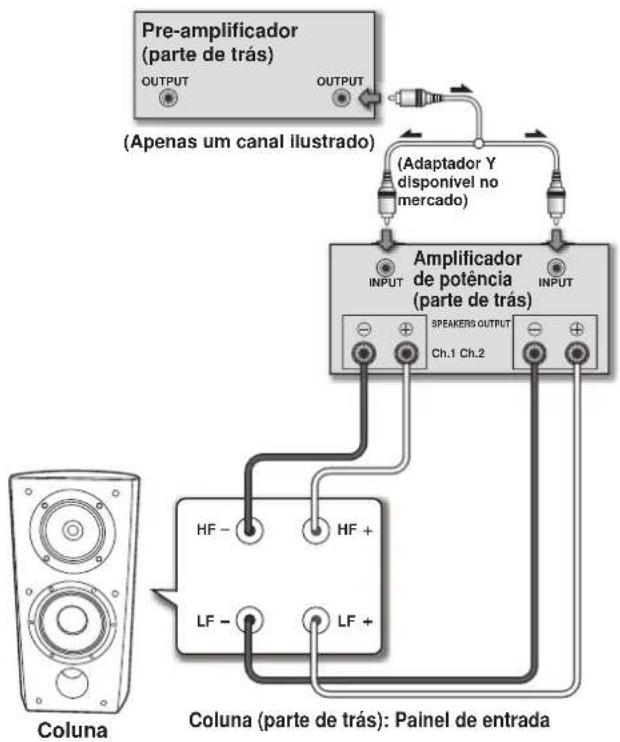

Ligações de bi-amplificação A bi-amplificação permite o melhor desempenho quando utilizar amplificadores dedicados às secções baixas e médias-a-altas. Há duas possíveis configurações, conhecidas com bi-amplificação horizontal e vertical. Retire as ligações de curto-circuito antes de ligar os cabos de coluna numa ligações de bi-amplificação, caso contrário pode causar danos nos amplificadores. Bi-amplificação vertical Para esta configuração são utilizados amplificadores estéreo idênticos para cada sistema de colunas. Um canal de cada ampificador fornece a secção de baixas frequências e o outro fornece a secção de altas frequências, tal como ilustrado abaixo. Ligue um conjunto de fios e o canal do amplificador ao conjunto de postes de ligação inferior (rede específica de propulsão de baixos). Ligue um segundo par de fios e o outro canal do amplificador aos postes de ligação superiores (rede específca CST). Tome cuidado para ligar ambos os fios (+) aos terminais (+) do amplificador e ambos os fio (–) aos terminais (–) do amplificador. Bi-amplificação horizontal Com esta configuração pode utilizar diferentes amplificadores estéreo para as secções de frequências baixa e média-a-alta do sistema de colunas (por exemplo, amplificadores de válvulas para altas frequências e de estado sólido para baixas frequências). Cada canal de um amplificador fornece a secção de baixas frequências, e cada canal do outro amplificador fornece a secção de média-a-alta frequência, tal como ilustrado abaixo. Este método requer que os dois amplificadores tenham o mesmo ganho. De outro modo será perceptivel um desequilíbrio entre a reprodução nas colunas das frequências baixas e médias-a-altas. Em caso de dúvida, consulte o seu fornecedor habitual. Precaução SPEAKERS OUTPUTINPUTOUTPUTINPUTCh.1 Ch.2OUTPUT Coluna

Coluna (parte de trás): Painel de entrada (Apenas um canal ilustrado) Amplificador de potência (parte de trás) (Adaptador Y disponível no mercado) Pre-amplificador (parte de trás)

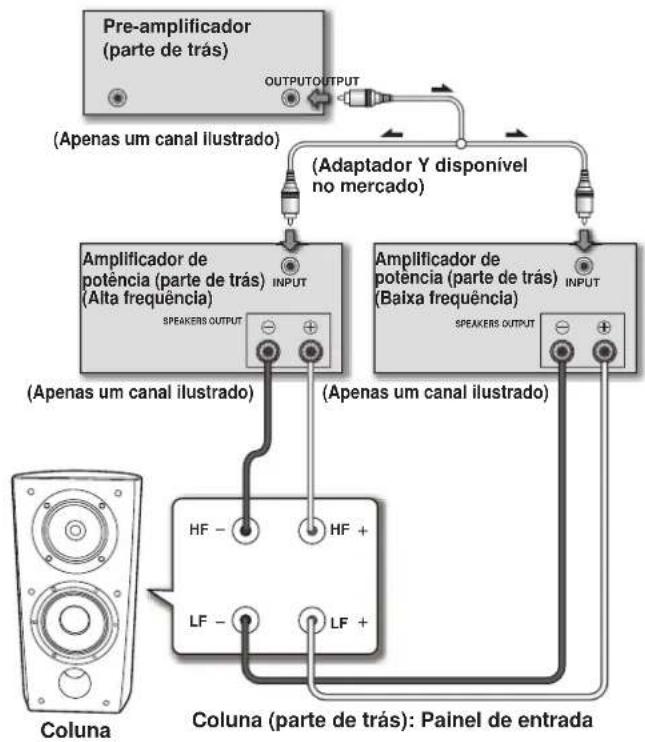

Amplificador de potência (parte de trás) (Baixa frequência)Amplificador de potência (parte de trás) (Alta frequência)(Apenas um canal ilustrado)(Apenas um canal ilustrado)(Apenas um canal ilustrado)(Adaptador Y disponível no mercado) Coluna (parte de trás): Painel de entrada Pre-amplificador (parte de trás) S-4EX_PO.book 10 ページ 2008年7月16日 水曜日 午後7時59分11

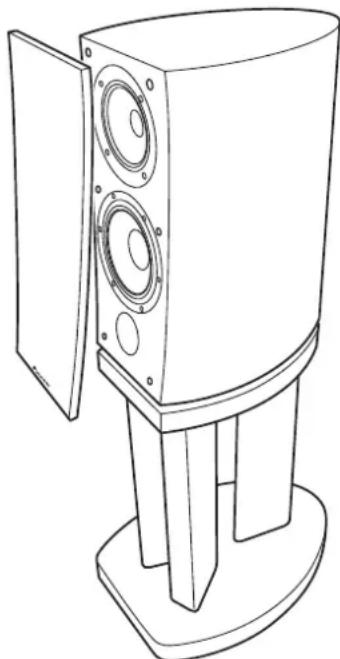

Português Outra Informação Colocar/retirar a grelha de cobertura Este sistema de colunas vem com grelhas de cobertura que podem ser colocadas e retiradas, deste modo: 1 Para colocar a grelha de cobertura, alinhe os orifícios nas colunas com espigões na grelha, e pressione firmemente. 2 Para retirar a grelha de cobertura, segure-a pela sua base com ambas as mãos e puxe-a para si, de modo a separar a parte de baixo da grelha da coluna. 3 Faça deslizar as mãos para a parte central da grelha, e uma vez mais puxe suavemente a grelha para si. Tal separará da coluna a parte central da grelha. 4 Finalmente repita o mesmo movimento para a parte superior da grelha, separando totalmente a grelha da coluna. Limpeza da caixa das colunas Em condições de utilização normais, a passagem com um pano seco é suficiente para manter a caixa limpa. Se necessário limpe com um pano embebido num detergente neutro diluído cinco ou seis vezes em água, e torcido bem. Não utilize cera ou detergentes para mobília. Não utilize nunca diluentes, benzina, sprays insecticidas ou outro produto químico neste ou próximo deste aparelho, pois tal corroerá as superfícies. Especificações Caixa . . . . . . . . . . . . . . . . . . . . . . . .Tipo baixo-reflexo, assente no chão(protegida magneticamente)Configuração. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 vias Altifalante de graves (Woofer) . . . . . . . . . . . . . . . . . . . . . 16 cm cone x2Tweeter de médios . . . . . . . . . . . . . . Cone de 14 cm/abóbada de 3 cm Impedância . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω Resposta em frequência . . . . . . . . . . . . . . . . . . . . . . . . 34 Hz a 100 kHzSensibilidade. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85,5 dB (2,83 V)Potência máxima de entrada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 WDimensões exteriores. . . . . . . 263 (L) mm x 490 (A) mm x 387 (P) mmPeso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 kg Acessórios fornecidos Espigões (com porcas acopladas) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Bases de espigões . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Pés auxiliares . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2Almofadas anti-derrapantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Grelha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Manual de instruções Especificações e concepção sujeitas a possíveis modificações sem aviso prévio, devido a melhoramentos. Escudo magnético Este sistema de colunas está magneticamente escudado. No entanto, dependendo do local de instalação, pode ocorrer distorção de cor se o sistema de colunas for colocado demasiado perto do ecrã de um televisor. Se tal acontecer, desligue o televisor e ligue-o novamente 15 minutos a 30 minutos depois. Se o problema persistir afaste as colunas do televisor. é um marca registada colocada num produto com tecnologia Controlo de Fase Pioneer. Esta tecnologia permite uma reprodução sonora de alto grau através de cada componente, melhorando o emparelhamento geral de fases. Publicado por Pioneer Corporation. “Copyright” © 2008 Pioneer Corporation. Todos os direitos reservados. Nota S-4EX_PO.book 11 ページ 2008年7月16日 水曜日 午後7時59分2
