BRUKSANVISNING S4EXW PIONEER

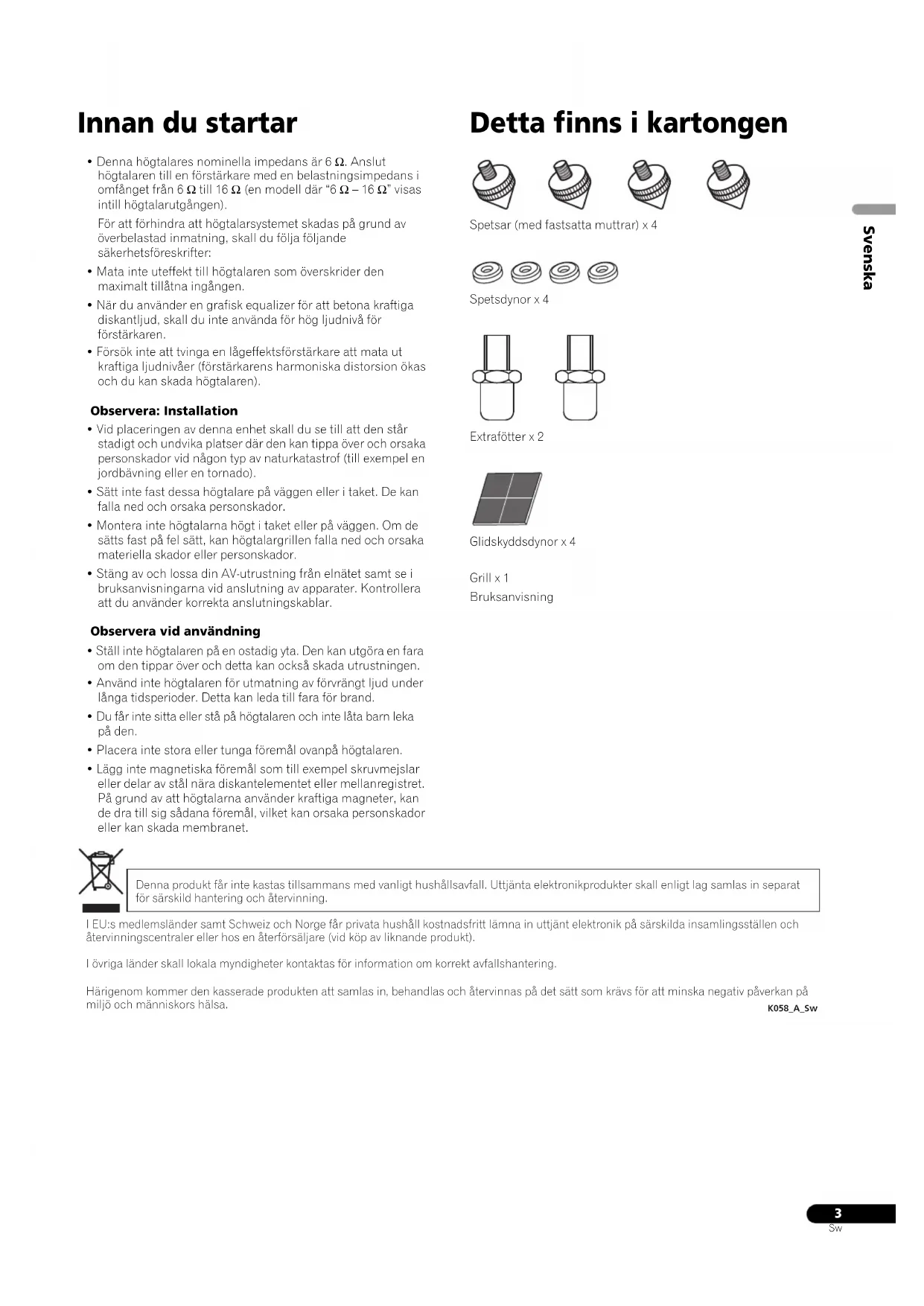

• Denna högtalares nominella impedans är 6 Ω. Anslut högtalaren till en förstärkare med en belastningsimpedans i omfånget från 6 Ω till 16 Ω (en modell där “6 Ω – 16 Ω” visas intill högtalarutgången). För att förhindra att högtalarsystemet skadas på grund av överbelastad inmatning, skall du följa följande säkerhetsföreskrifter:

• Mata inte uteffekt till högtalaren som överskrider den maximalt tillåtna ingången.

• När du använder en grafisk equalizer för att betona kraftiga diskantljud, skall du inte använda för hög ljudnivå för förstärkaren.

• Försök inte att tvinga en lågeffektsförstärkare att mata ut kraftiga ljudnivåer (förstärkarens harmoniska distorsion ökas och du kan skada högtalaren). Observera: Installation

• Vid placeringen av denna enhet skall du se till att den står stadigt och undvika platser där den kan tippa över och orsaka personskador vid någon typ av naturkatastrof (till exempel en jordbävning eller en tornado).

• Sätt inte fast dessa högtalare på väggen eller i taket. De kan falla ned och orsaka personskador.

• Montera inte högtalarna högt i taket eller på väggen. Om de sätts fast på fel sätt, kan högtalargrillen falla ned och orsaka materiella skador eller personskador.

• Stäng av och lossa din AV-utrustning från elnätet samt se i bruksanvisningarna vid anslutning av apparater. Kontrollera att du använder korrekta anslutningskablar. Observera vid användning

• Ställ inte högtalaren på en ostadig yta. Den kan utgöra en fara om den tippar över och detta kan också skada utrustningen.

• Använd inte högtalaren för utmatning av förvrängt ljud under långa tidsperioder. Detta kan leda till fara för brand.

• Du får inte sitta eller stå på högtalaren och inte låta barn leka på den.

• Placera inte stora eller tunga föremål ovanpå högtalaren.

• Lägg inte magnetiska föremål som till exempel skruvmejslar eller delar av stål nära diskantelementet eller mellanregistret. På grund av att högtalarna använder kraftiga magneter, kan de dra till sig sådana föremål, vilket kan orsaka personskador eller kan skada membranet. Detta finns i kartongen Spetsar (med fastsatta muttrar) x 4 Spetsdynor x 4 Extrafötter x 2 Glidskyddsdynor x 4 Grill x 1 Bruksanvisning K058_A_Sw Denna produkt får inte kastas tillsammans med vanligt hushållsavfall. Uttjänta elektronikprodukter skall enligt lag samlas in separat för särskild hantering och återvinning. I EU:s medlemsländer samt Schweiz och Norge får privata hushåll kostnadsfritt lämna in uttjänt elektronik på särskilda insamlingsställen och återvinningscentraler eller hos en återförsäljare (vid köp av liknande produkt). I övriga länder skall lokala myndigheter kontaktas för information om korrekt avfallshantering. Härigenom kommer den kasserade produkten att samlas in, behandlas och återvinnas på det sätt som krävs för att minska negativ påverkan på miljö och människors hälsa. S-4EX_SW.book 3 ページ ２００８年７月１６日　水曜日　午後２時９分4

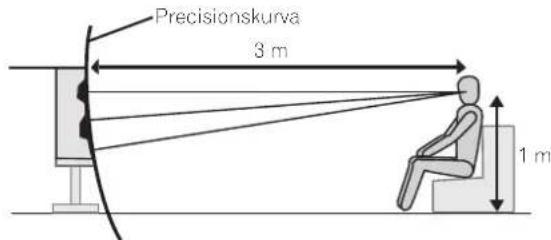

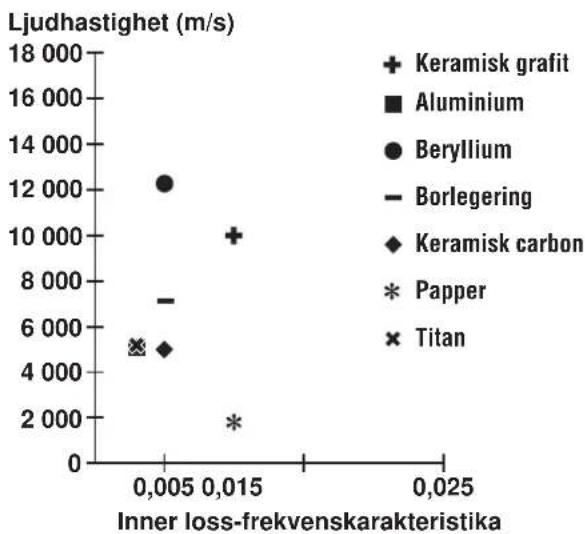

Om EX-serien EX-serien, som utnyttjar den rika teknologiska know-how som finns bakom Pioneers flaggskepp TAD-seriens högtalare, utvecklades med syftet att skapa den bästa tänkbara högtalaren i sin prisklass. Konstruktionen och tillverkningen av EX-serien är resultatet av en internationell strävan som representerar det allra bästa av Pioneers högtalarteknologi. Teknologi bakom S-4EX CST Systemets bärande drivenhet är Coherent Source Transducer (CST), som utnyttjar den teknologi som används i TAD. Diskantelementets membran har monterats koncentriskt inom spetsen av mellanregistrets kon och ger en betonad ljudkälla från 400 Hz till 100 kHz. CST tillförsäkrar en perfekt spektral balans mellan de direkta och reflekterade ljud som når fram till lyssnarens öra, vilket skapar ett mera oföränderligt ljud i hela lyssningsrummet och en förbättrad ljudbildsuppfattning. Keramiskt grafitmembran CST:s diskantelement har ett keramiskt grafitmembran som ger styrka av toppnivå och dämpningsegenskaper som är praktiskt taget oöverträffade jämfört med andra tillgängliga materiel som idag används i högklassiga högtalarsystem. Den keramiska grafitens lätthet och exceptionella styrka kombineras för att skapa högtalare vars membranresonans kan pressas långt bortom deras ljudomfång. Membran av magnesiumlegering CST:s mellanregisterelement har ett membran av en magnesiumlegering, vars karaktäristiska lätthet och höga inner loss-frekvenskarakteristika bjuder på en utsökt utjämning och en minimal färgning av mellanregistrets ljud. Basdrivenheter Den basdrivenhet som visas här nedan är grundstommen för högtalarsystemet S-4EX. Drivenhetens styrka är resultatet av materialkombinationen aramid/carbon, ursprungligen skapad under utvecklingen av S-1EX, som används i dess membran. Pioneers exklusiva LDMC magnetkretsteknologi har använts för att bibehålla lineariteten från låga till höga utgångsnivåer samt för att minimera distorsionen. Bashöljets konstruktion Den unika utformningen av S-4EX är baserad på logisk nödvändighet. För att kunna synkronisera mottagningstiden för ljudet från CST och basdrivelementet, har varje drivelement monterats på en baffle som skapar en mycket delikat kurva som kallas för “precisionskurva” (se nedanstående illustration). Denna baffel, som är tillverkad av upp till 65 mm tjock MDF (Medium Density Fiberboard), är dessutom tillräckligt kraftig för att innesluta drivenheternas drivkraft. Dessutom har basporten karvats ut ur ett mycket tjockt block av MDF, vilket resulterar i en dämpning av vindbrus för att ge en klar och djup bas. Keramisk grafit Aluminium Beryllium Borlegering Keramisk carbon Papper Titan

Svenska Brytfrekvensnät Brytfrekvensnäten använder endast finast tänkbara komponenter. Luftspolar, icke-induktiva resistorer och plastkondensatorer i signalbanan har alla utvalts noggrant och optimerats för CST- drivenheten, detta för att erbjuda bästa tänkbara signaltransparens. Basdrivenheterna använder induktansspolar med kärna av kiselstål som minimerar distorsion och förluster under energiöverföringen. Alla komponenter har anslutits direkt till sina respektive installationsmateriel, i stället för ett tryckt kretskort, vilket möjliggör minimala förluster och maximala prestanda. Samarbete med Air Studios Från dess etablering av George Martin år 1969 i London, har Englands Air Studios gjort sig förtjänt av otvetydig respekt från mängder av artister som värdesatt studion som världens främsta inspelningsstudio. Sigillet från Air Studios som har tilldelats S-4EX visar att dessa högtalare klarar av att producera det ljud med toppkvalitet som krävs av världens yppersta ljudskapare. S-4EX_SW.book 5 ページ ２００８年７月１６日　水曜日　午後２時９分6

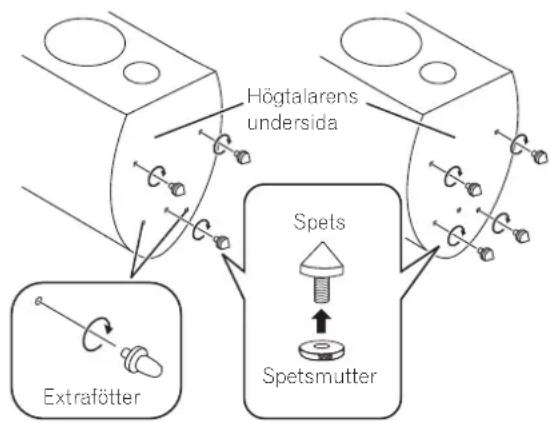

Installation och placering Installation Observera följande punkter vid installation av högtalare: Detta är högtalare av bokhylletyp. De ger det bästa ljudet när de placeras på en stabil plan yta på avstånd från golvet. Om de placeras direkt på golvet kommer efterklangerna att förstärkas, vilket ger ett bullrande odefinierat ljud. Idealet är att diskanthögtalarna placeras på ungefär samma höjd som lyssnarens öron. Vi rekommenderar att du använder högtalarstativet CP-4EX för att få optimalt ljud och stabilitet. När högtalarstativet CP-4EX används, skall du vara noga med att låsa fast högtalaren i stativet med de medföljande skruvarna, så att högtalaren inte kan falla ned. Montering av spetsarna Med denna högtalare medföljer spetsar och spetsdynor som bör användas för att skapa optimal ljudkvalitet. Montering 1 Sätt fast spetsmuttrarna på spetsarna.2 Vrid in spetsarna i de nedsänkta gängade metallinsatserna (M6) på högtalarens undersida. Se bilden och välj några av de angivna platserna för att sätta fast spetsarna.3 Placera spetsdynorna på de platser där spetsarnas ända kommer att hamna när högtalaren ställs ned.Sätt dit lika många spetsdynor som det antal spetsar som skall användas.4 Vrid på spetsarna för att justera deras höjd och vrid därefter spetsmuttrarna åt andra hållet för att låsa fast spetsarna vid den inställda höjden.5 Ställ högtalaren på spetsdynorna och kontrollera att högtalaren står plant och inte flyttar sig.6 När endast tre spetsar monteras.a) Vrid på extrafötterna för att justera deras höjd. Justera höjden så att det finns ett fritt utrymme på ca. 1 mm till 2 mm mellan fötterna och uppställningsytan.b) Vrid spetsmuttrarna moturs för att låsa fast extrafötterna vid deras inställda höjd.• Använd alltid spetsdynorna såsom bilden visar, med den försänkta ytan vänd uppåt för mottagning av spetsens vassa ända.• På grund av att den här enheten väger ca. 20 kg, är det mycket farligt att försöka justera spetsmuttern medan du lutar högtalaren. Var noga med att lägga enheten på något mjukt (till exempel en filt) så att den inte skadar golvet och utför installationen med minst två personer. När spetsarna inte används Sätt fast glidskyddsdynorna på undersidan av varje högtalare så att de står stadigt.Sätt fast extrafötterna för att förhindra svajning. ■ Fastsatt på tre platser■ Fastsatt på fyra platserSpetsSpetsmutterExtrafötterHögtalarens undersida Om du inte använder spetsdynorna vid uppställningen av högtalarna, kan spetsarna skada underlaget. Om du tänker att använda spetsarna, rekommenderar vi att du också använder spetsdynorna. Observera Viktigt S-4EX_SW.book 6 ページ ２００８年７月１６日　水曜日　午後２時９分7

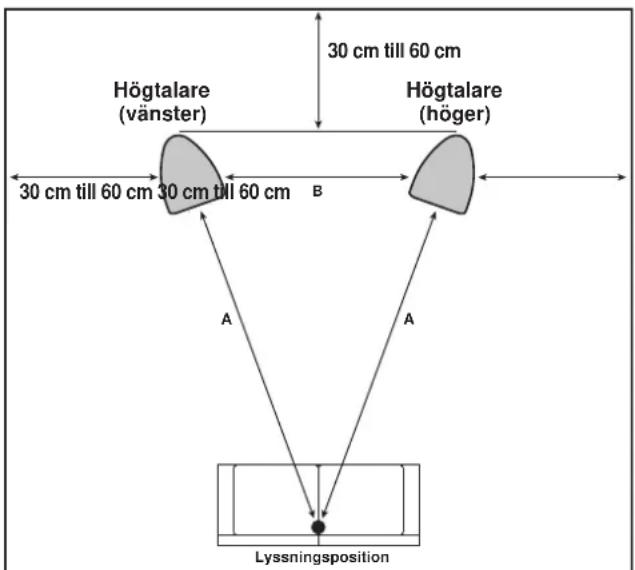

Svenska Val av högtalarsystemets placering Placeringen i lyssningsrummet har mycket stor betydelse för den totala prestationen för högtalarsystemet S-4EX när det gäller basprestanda, ljudets exakthet och ljudbilden. Alla rum är olika och detta avsnitt är därför endast tänkt som en vägledning. Experimentera i rummet tills du får optimalt resultat. Använd bilden här nedan som vägledning för att fastställa den bästa placeringen för högtalarna.

• Placera inte högtalaren, där den kan utsättas för direkt solljus och undvik att placera den nära värmeelement och luftkonditionerare. Detta kan leda till att högtalarens hölje blir skevt och missfärgat samt att högtalarelementen skadas.

• Pioneer tar inte på sig något som helst ansvar för skador som uppstår på grund av ihopsättning, felaktig montering, otillräcklig förstärkning, felaktig användning av högtalaren, naturkatastrofer, etc. Lyssningsposition 30 cm till 60 cm 30 cm till 60 cm30 cm till 60 cm Högtalare(vänster)Avståndet “A” skall vara lika med eller större än avståndet “B”. Varje högtalare skall vara vänd mot lyssningspositionen.Högtalare(höger) Viktigt S-4EX_SW.book 7 ページ ２００８年７月１６日　水曜日　午後２時９分8

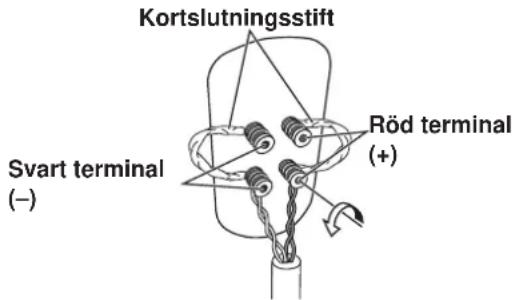

Anslutningar Anslutning till en förstärkare Till denna högtalare medföljer inga högtalarkablar för anslutning till en förstärkare. Tag följande faktorer med i beräkningen när du väljer högtalarkablar, så att du får ut mesta möjliga av ditt högtalarsystem:• Använd tjocka högtalarkablar om det är möjligt och håll kablarna så korta som möjligt.• Om du behöver olika längd för kablarna till vänster och höger högtalare, skall du använda kablar med samma längd och välja den längre varianten.• Kablar har olika egenskaper. Kom ihåg detta när du använder någon kabel.• Välj kablar med så litet motstånd som möjligt och kontrollera att kablarna till högtalarens och förstärkarens terminaler sitter fast ordentligt. Anslutning av kablarna 1 Stäng av strömmen till förstärkaren.2 Anslut högtalarkablarna till ingången (nedre) på baksidan av högtalaren. Den röda ingångens polaritet är positiv (+) och den svarta är negativ (–).3 Anslut de andra ändarna av kablarna till förstärkarens högtalarutgångar (för ytterligare upplysningar hänvisas till förstärkarens bruksanvisning).• Fatta i knopparna på de nedre ingångarna och vrid dem åt vänster (moturs), sätt in kablarnas kärntrådar i hålen i terminalerna och drag därefter fast knopparna för att låsa fast både kortslutningsstiftet och kärntrådarna.• Du kan också ansluta till högtalarterminalerna med en banankontakt. Vid användning av en banankontakt skall du komma ihåg att ta bort kåpan vid spetsen av ingången.• Efter anslutningarna skall du dra lätt i kablarna för att kontrollera att kabeländarna sitter fast ordentligt i terminalerna. Slarviga anslutningar kan leda till störningar och ljudavbrott.• Om kablarnas kärntrådar lossnar från terminalerna, så att kärntrådarna kommer i beröring med varandra, skapar det en för hög belastning på förstärkaren. Detta kan göra att förstärkaren slutar att fungera och förstärkaren kan till och med skadas.• Om du använder ett högtalarpar anslutet till en förstärkare, kommer du inte att få normal stereoeffekt om polariteten för en av högtalarna (vänster eller höger) har förväxlats. VIKTIGT Dessa högtalarkontakter är strömförande och innehåller FARLIG SPÄNNING. För att minska risken för elektrisk stöt när du ansluter eller drar ur högtalarsladdarna ska nätkabeln dras ur innan någon oisolerad del vidrörs. D3-4-2-2-3_A_Sw Kortslutningsstift Röd terminal

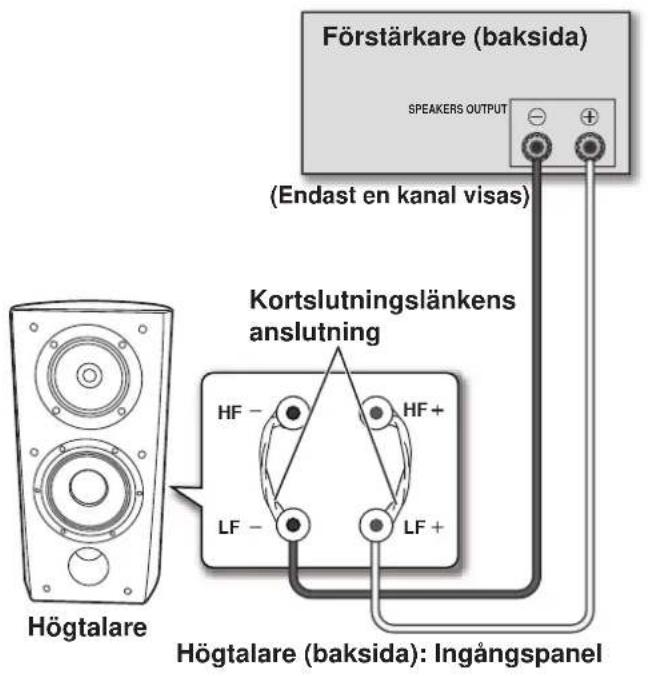

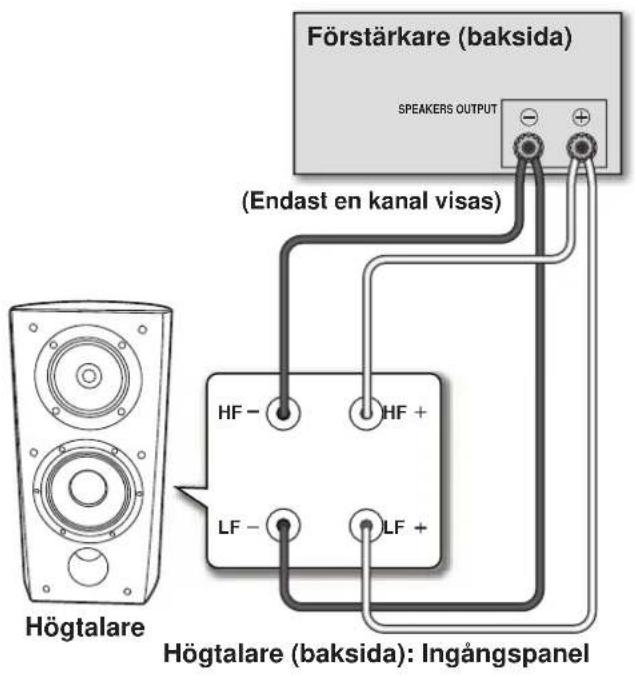

Svenska Anslutning med enkelkablar Vid anslutning med enkelkablar skall du ansluta delarna av brytfrekvensnätet för mellanregister-till-diskant samt lågfrekvens med den kortslutningslänk som medföljer denna enhet, och därefter ansluta plusledningen (+) från din förstärkare till en av de rödmärkta terminalerna och minusledningen (–) från din förstärkare till en av de svartmärkta terminalerna på det sätt som visas här nedan. Anslutning med dubbla kablar Vid anslutning med dubbla kablar ansluter du separat mellan förstärkaren och respektive hög- och lågfrekvensuttag på högtalarsystemet. Detta resulterar i att CST-drivenheten och basdrivenheterna ansluts separat direkt till förstärkaren, vilket ger dig möjlighet att välja bästa tänkbara kabeltyp för var och en av drivenheterna. Anslut en kabelsats till den nedre gruppen av terminaler (specifikt nät för basdrivenhet). Anslut därefter en andra kabelsats till den övre gruppen av terminaler (CST-specifikt nät). Därefter skall de båda kabelsatserna anslutas till korrekta terminaler på din förstärkare. Var noga med att ansluta båda pluskablarna (+) till förstärkarens plusterminaler (+) och båda minuskablarna (–) till förstärkarens minusterminaler (–), såsom visas här nedan. SPEAKERS OUTPUT Förstärkare (baksida) Kortslutningslänkens anslutning Högtalare (baksida): Ingångspanel (Endast en kanal visas) Högtalare

Högtalare (baksida): Ingångspanel (Endast en kanal visas) Högtalare Förstärkare (baksida) S-4EX_SW.book 9 ページ ２００８年７月１６日　水曜日　午後２時９分10

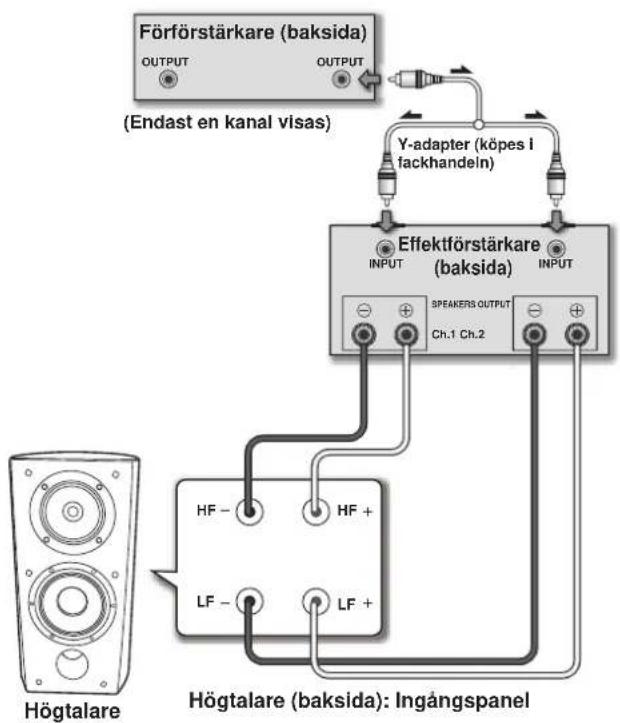

Anslutning av två förstärkare till varje högtalare (bi-amping) Dubbla förstärkare ger bästa tänkbara prestanda genom användning av speciella förstärkare för delarna för lågfrekvens och mellanregister- till-högfrekvens. Det finns två tänkbara konfigurationer, vanligtvis kallade horisontal och vertikal bi-amping. Tag bort kortslutningslänkarna innan du ansluter högtalarkablar till två förstärkare för varje högtalare (bi-amping). Om du inte gör det kan dina förstärkare skadas. Vertikal bi-amping Med denna konfiguration använder du identiskt lika stereoförstärkare för varje högtalare. En kanal för varje förstärkare driver lågfrekvensdelen och den andra kanalen driver högfrekvensdelen, såsom visas här nedan. Anslut en kabelsats och en förstärkarkanal till den nedre gruppen av terminaler (specifikt nät för basdrivenhet). Anslut därefter en andra kabelsats och den andra förstärkarkanalen till den övre gruppen av terminaler (CST- specifikt nät). Var noga med att ansluta båda pluskablarna (+) till förstärkarens plusterminaler (+) och båda minuskablarna (–) till förstärkarens minusterminaler (–). Horisontal bi-amping Med denna konfiguration kan du använda olika stereoförstärkare för högtalarens delar för lågfrekvens och mellanregister-till- högfrekvens (till exempel rörförstärkare för höga frekvenser och halvledarförstärkare för låga frekvenser). Varje kanal för ena förstärkaren driver lågfrekvensdelen för varje högtalare och varje kanal för den andra förstärkaren driver delen för mellanregister- till-högfrekvens, såsom visas här nedan. Denna metod kräver att båda förstärkarna har samma förstärkning; annars hörs en obalans mellan återgivningen av lågfrekvens och mellan-till-högfrekvens från högtalarna. Kontakta din lokala återförsäljare, om du är tveksam. Observera SPEAKERS OUTPUTINPUTOUTPUTINPUTCh.1 Ch.2OUTPUT Högtalare

Högtalare (baksida): Ingångspanel (Endast en kanal visas) Effektförstärkare (baksida) Y-adapter (köpes i fackhandeln) Förförstärkare (baksida)

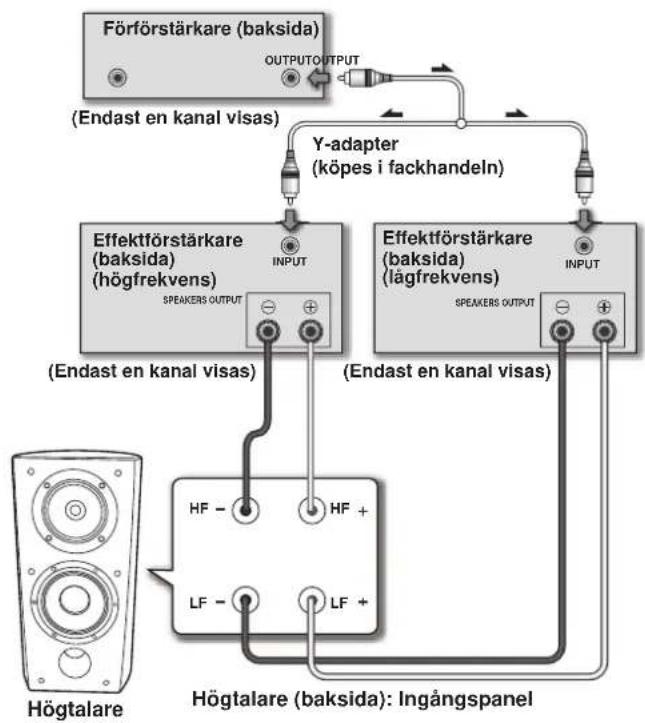

Effektförstärkare (baksida) (lågfrekvens)Effektförstärkare (baksida) (högfrekvens)(Endast en kanal visas)(Endast en kanal visas)(Endast en kanal visas)Y-adapter (köpes i fackhandeln) Högtalare (baksida): Ingångspanel Förförstärkare (baksida) S-4EX_SW.book 10 ページ ２００８年７月１６日　水曜日　午後２時９分11

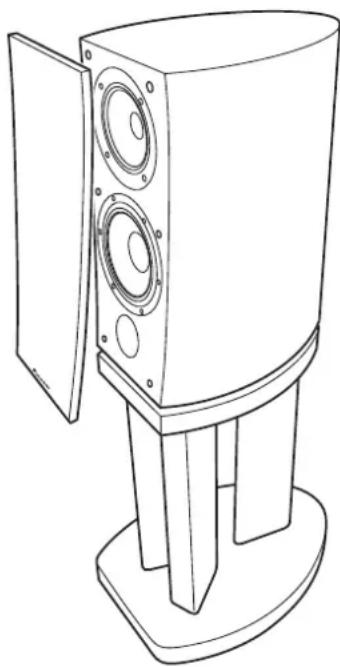

Svenska Övrig information Fastsättning/borttagning av grillskydden Dessa högtalare levereras med grillskydd som kan sättas fast och tas bort på följande sätt: 1 Vid fastsättning av grillskyddet skall du passa in hålen på högtalaren mot klackarna på grillen och trycka in ordentligt. 2 Vid borttagning av grillskyddet skall du fatta i dess nederkant med båda händerna och dra varsamt mot dig för att separera grillens nederkant från högtalarna. 3 Låt dina händer glida upp till grillens mitt och drag än en gång varsamt mot dig. Då lossnar grillens mitt från högtalaren. 4 Upprepa slutligen samma rörelse för den övre kanten av grillen, så att hela grillen lossnar från högtalaren. Rengöring av högtalarhöljet Vid normal användning bör det räcka med att torka av med en torr duk för att hålla höljet rent. Om så erfordras, kan du rengöra med en duk som har doppats i ett neutralt rengöringsmedel som har spätts ut fem eller sex gånger med vatten och vridits ur ordentligt. Använd inte möbelvax eller kraftiga rengöringsmedel. Använd aldrig thinner, bensen, insektssprayer eller andra kemikalier på eller nära högtalaren, därför att sådana kommer att korrodera ytorna. Specifikationer Hölje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Golvtyp med basreflex(magnetiskt avskärmad)Utformning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-vägsWoofer-element. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 cm kon x2Mellanregister/diskantelement . . . . . . . . . . . . . 14 cm kon/3 cm dome Impedans . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω Frekvensomfång . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 Hz till 100 kHz Känslighet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85,5 dB (2,83 V) Maximal ineffekt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 WYttermått . . . . . . . . . . . . . . . . .263 (B) mm x 490 (H) mm x 387 (D) mm Vikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 kg Medföljande tillbehör Spetsar (med fastsatta muttrar) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Spetsdynor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Extrafötter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Glidskyddsdynor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Grill. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Bruksanvisning Tekniska data och utförande kan, i förbättringssyfte, ändras utan föregående meddelande. Magnetisk avskärmning Denna högtalare är magnetiskt avskärmad. Beroende på placeringen av högtalaren kan dock färgstörningar uppträda, om högtalaren placeras mycket nära en TV-mottagares bildruta. Om detta inträffar skall du stänga av TV-mottagaren och sätta på den igen efter 15 minuter till 30 minuter. Om problemet kvarstår, skall du placera högtalaren längre bort från TV-mottagaren. är ett varumärke som finns på en produkt med Pioneers Phase Control-teknologi. Denna teknologi möjliggör högklassig ljudåtergivning från varje komponent genom en förbättrad total fasanpassning. Utgiven av Pioneer Corporation. Copyright © 2008 Pioneer Corporation. Kopiering förbjuden. Anmärkning S-4EX_SW.book 11 ページ ２００８年７月１６日　水曜日　午後２時９分2
