GEBRUIKSAANWIJZING S4EXW PIONEER

Hartelijk dank voor de aanschaf van dit Pioneer product.

Lees de handleiding aandachtig door zodat u volledig op de hoogte bent van de bediening en werking.

Bewaar de handleiding op een veilige plaats voor eventuele naslag in de toekomst.

Informatie over de EX-serie

Installatie en opstelling

Installatie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Monteren van de pennen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Wanneer de pennen niet worden gebruikt . . . . . . . . . . . . . . . . . . 6

Kiezen van een plaats voor de luidsprekers. . . . . . . . . . . . . . . . . . 7

Aansluiten op een versterker. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Enkeldraads verbindingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Tweedraads verbindingen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Verbindingen voor biversterking . . . . . . . . . . . . . . . . . . . . . . . . . 10

Aanvullende informatie

Bevestigen/verwijderen van het luidsprekerfront. . . . . . . . . . . . . . 11

Schoonmaken van de luidsprekerbehuizing . . . . . . . . . . . . . . . . . 11

• De nominale impedantie van deze luidsprekers is 6 Ω. Sluit de

luidsprekers op een versterker aan met een

belastingsimpedantie tussen 6 Ω en 16 Ω (een model met het

opschrift “6 Ω – 16 Ω” op de luidspreker-

uitgangsaansluitingen).

Om beschadiging van de luidsprekers als gevolg van

overbelasting te voorkomen, dient u de volgende punten in

• De stroomtoevoer naar de luidsprekers mag het maximaal

toelaatbare ingangsvermogen niet overschrijden.

• Bij gebruik van een grafische equalizer voor het versterken van

de hoge tonen, mag het volume van de versterker niet te hoog

• Probeer niet om een versterker met laag vermogen geluid met

overmatig hoog volume te laten weergeven (de harmonische

vervorming van de versterker zal toenemen, wat kan resulteren

in beschadiging van de luidspreker).

• Zet de luidspreker op een stabiele ondergrond en let erop dat

de luidspreker niet kan vallen en letsel veroorzaken bij een

onvoorziene situatie of natuurramp (zoals een aardbeving).

• Bevestig de luidsprekers niet aan een muur of het plafond. De

luidsprekers kunnen vallen en letsel veroorzaken.

• Monteer de luidsprekers niet boven u aan het plafond of aan

een muur. Als de luidspreker verkeerd is bevestigd, kan het

luidsprekerfront vallen met beschadiging of letsel tot gevolg.

• Schakel de AV-apparatuur uit, haal de stekker uit het

stopcontact en raadpleeg de handleidingen voordat u begint

met het aansluiten van apparatuur. Zorg dat u de juiste

aansluitkabels gebruikt.

• Zet de luidspreker niet op een onstabiele ondergrond. De

luidspreker kan gevaar opleveren wanneer deze omvalt of de

apparatuur kan beschadigd worden.

• Laat de luidspreker niet gedurende langere tijd vervormd

geluid weergeven. Dit kan resulteren in brand.

• Ga niet op de luidspreker zitten of staan en laat ook niet

kinderen op de luidspreker spelen.

• Zet geen grote of zware voorwerpen op de luidspreker.

• Leg geen voorwerpen die door magneten worden

aangetrokken, zoals schroevendraaiers of ijzeren voorwerpen,

in de buurt van de tweeter of midrange. Aangezien er sterke

magneten in de luidsprekers zijn, kunnen de voorwerpen

worden aangetrokken met persoonlijk letsel of beschadiging

van het membraan tot gevolg.

Pennen (met gemonteerde moeren) x 4

K058_A_Du Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk

voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte

elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor

bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste

verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, t gerecycleerd en het

niet schadelijk is voor de gezondheid en het milieu.

S-4EX_DU.book 3 ページ ２００８年７月１６日　水曜日　午後２時５分4

Informatie over de EX-serie

De EX-serie, die is uitgerust met de geavanceerde technologische know-how van Pioneer’s topkwaliteit TAD-luidsprekerserie, is ontwikkeld met het doel een optimale luidsprekerkwaliteit te verwezenlijken binnen deze luidsprekerklasse. Het ontwerp en de productie van de EX-serie is het resultaat van internationale samenwerking en dit product vertegenwoordigt het neusje van de zalm in Pioneer’s luidsprekertechnologie.

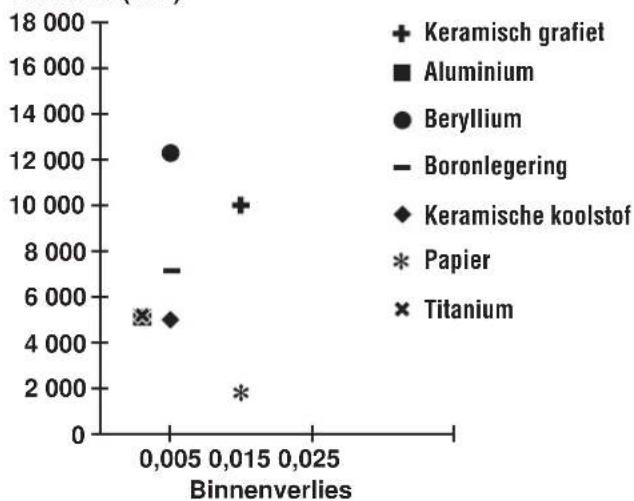

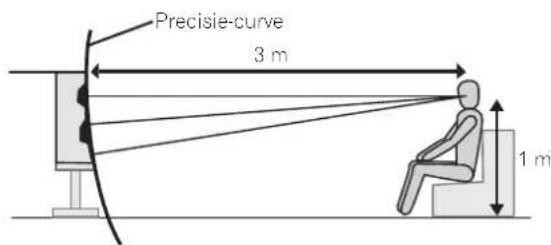

De technologie achter de S-4EX CST De centrale driver van het systeem is de coherente brontransducer (CST) die gebaseerd is op de technologie gebruikt in TAD. Het tweetermembraan is concentrisch binnen de apex van de midrangeconus gemonteerd en levert een puntbrongeluid van 400 Hz tot 100 kHz. De CST zorgt voor een perfecte spectrale balans tussen de directe en weerkaatste geluidsgolven die het oor van de luisteraar bereiken, wat in een consistent geluid in de gehele luisterkamer en een verbeterd geluidsbeeld resulteert. Membraan van keramisch grafiet De tweeter van de CST heeft een membraan van keramisch grafiet dat sterkte- en dempingskarakteristieken van topniveau bezit die praktisch niet geëvenaard worden door andere materialen die tegenwoordig in audioluidsprekersystemen van betere kwaliteit worden gebruikt. Door het lichte gewicht en de uitzonderlijke sterkte van keramisch grafiet kunnen luidsprekers worden gebouwd waarvan de membraanresonantie ver boven het eigen hoorbare geluidsbereik ligt. Membraan van magnesiumlegering De midrange van de CST is uitgerust met een membraan van magnesiumlegering dat gekenmerkt wordt door een licht gewicht en hoog binnenverlies, wat een uitzonderlijke transientie en minimale kleuring van de middentonen oplevert. Basdrivers De basdriver die hieronder is afgebeeld vormt de basis van het S-4EX luidsprekersysteem. De sterkte van de driver wordt verkregen door het gebruik van aramide/koolstof-composiet materiaal, dat oorspronkelijk gemaakt werd bij de ontwikkeling van de S-1EX, in het membraan. Pioneer’s exclusieve LDMC magnetische circuittechnologie is toegepast om de lineariteit vanaf de lage tot hoge uitgangsniveaus te behouden en een minimale vervorming te garanderen. Constructie van de basbehuizing De unieke vorm van de S-4EX is gebaseerd op een logische noodzakelijkheid. Om de aankomsttijd van het geluid van de CST en de basdriver te synchroniseren, zijn de drivers op een klankbord gemonteerd dat dient om een hoge delicate curve, ook wel de "precisie-curve" genoemd, te kunnen creëren (zie de onderstaande afbeelding). Het klankbord is gemaakt van 65 mm dik MDF (vezelplaat met middelmatige dichtheid) en is sterk genoeg om de aansturingskracht van de drivers te weerstaan. Bovendien is de baspoort uit een zeer dik blok MDF gesneden waardoor de windruis is verminderd en een duidelijk en diep basgeluid wordt verkregen. Keramisch grafiet

De crossover-netwerken maken gebruik van hoogwaardige

componenten. Door in het signaalpad spreekspoelen met

luchtkern, niet-inductieve weerstanden en filmcondensators toe

te passen die geoptimaliseerd zijn voor de CST-driver, wordt een zo

groot mogelijke transparantie in het signaal verkregen. De

basdrivers gebruiken siliconen inductors met een stalen plaat als

kern waardoor vervorming en verlies tijdens de energie-overdracht

worden geminimaliseerd. Alle componenten zijn rechtstreeks met

de respectievelijke bedradingsmaterialen verbonden, in plaats van

met een gedrukte circuitplaat, waardoor een minimaal

signaalverlies en maximale prestatie worden verkregen.

Samenwerking met Air Studios

Sinds de oprichting door George Martin in 1969 heeft Air Studios

in London, Engeland, onverdeeld respect verdiend van talloze

artiesten die deze als ’s werelds beste opnamestudio beoordelen.

Het Air Studios label dat aan de S-4EX is toegekend, betekent dat

deze luidsprekers in staat zijn om het topkwaliteit geluid te

produceren dat geëist wordt door de beste muziekproducenten in

S-4EX_DU.book 5 ページ ２００８年７月１６日　水曜日　午後２時５分6

Installatie en opstelling

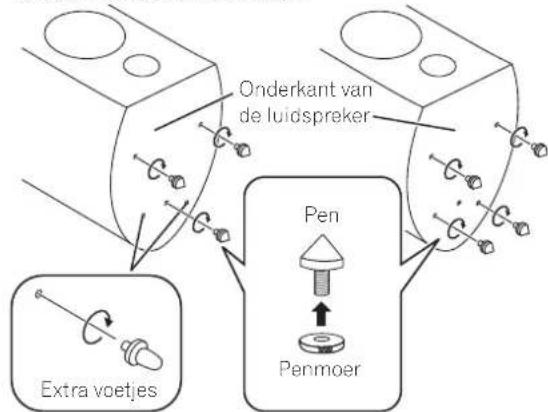

Installatie Neem de volgende punten in acht bij de installatie van de luidsprekers: Deze luidsprekers zijn boekenplanktype luidsprekers. De luidsprekers leveren de beste prestatie wanneer ze op een stevig en horizontaal oppervlak worden geplaatst, dat op enige afstand is van de vloer. Als de luidsprekers direct op de vloer worden gezet, wordt de nagalm versterkt wat resulteert in een dreunend en niet goed gedefinieerd geluid. In het ideale geval moeten de hogetonenluidsprekers (tweeters) op ongeveer dezelfde hoogte zijn als de oren van de luisteraar. Wij raden u aan de CP-4EX luidsprekerstandaard te gebruiken voor een optimaal geluid en stabiliteit. Bij gebruik van de CP-4EX luidsprekerstandaard dient de luidspreker met de bijgeleverde schroeven aan de standaard te worden bevestigd om te voorkomen dat de luidspreker valt. Monteren van de pennen Bij deze luidspreker worden pennen en penvoetjes geleverd die u moet gebruiken om een optimale geluidskwaliteit te verkrijgen. Montage 1 Bevestig de penmoeren aan de pennen.2 Draai de pennen in de metalen schroefdraadgaten (M6) die in de onderkant van de luidspreker zijn. Kijk naar de afbeelding en bevestig de pennen op een van de twee aangegeven manieren.3 Zet de penvoetjes op de plaatsen waar de uiteinden van de pennen terechtkomen wanneer de luidspreker wordt neergezet.Gebruik hetzelfde aantal penvoetjes als het aantal aangebrachte pennen.4 Draai aan de pennen om de hoogte af te stellen en draai daarna de penmoeren naar links om de pennen op de ingestelde hoogte te vergrendelen.5 Plaats de luidspreker op de penvoetjes en controleer of de luidspreker recht staat en niet schommelt.6 Wanneer er slechts op drie plaatsen pennen zijn aangebracht.a) Draai aan de extra voetjes om de hoogte af te stellen. Stel de hoogte zo af dat er ongeveer 1 mm tot 2 mm ruimte overblijft tussen de voetjes en het installatieoppervlak.b) Draai de penmoeren naar links om de extra voetjes op de ingestelde hoogte te vergrendelen.• Gebruik de penvoetjes altijd op de afgebeelde wijze, met de holle kant naar de penpunt gekeerd.• Aangezien deze luidspreker ongeveer 20 kg weegt, is het gevaarlijk om de penmoer te bevestigen terwijl u de luidspreker kantelt. Plaats de luidspreker op een zachte ondergrond (zoals een deken) zodat de vloer niet wordt beschadigd en voer de werkzaamheden met minimaal twee personen uit. Wanneer de pennen niet worden gebruikt Voor een stabiele opstelling dient u de antislipkussentjes op de onderkant van de luidspreker aan te brengen.Bevestig de extra voetjes om schommelen te voorkomen.■ Pennen bevestigd op drie plaatsen ■ Pennen bevestigd op vier plaatsen Pen PenmoerExtra voetjesOnderkant van de luidspreker Als u de penvoetjes niet gebruikt bij de opstelling van

de luidsprekers, kunnen de pennen de vloer

beschadigen. Wanneer u de pennen gebruikt, raden wij

u aan om ook de penvoetjes te gebruiken. Let op Belangrijk

S-4EX_DU.book 6 ページ ２００８年７月１６日　水曜日　午後２時５分7

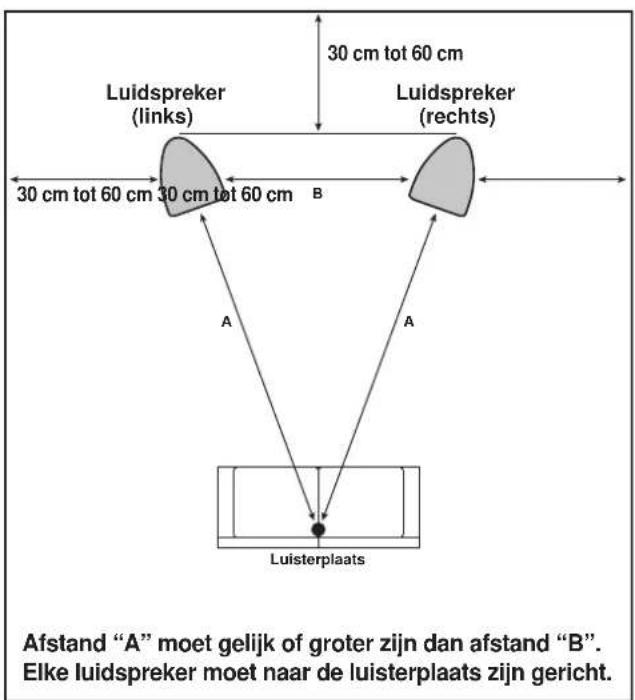

Kiezen van een plaats voor de luidsprekers De opstelling van de luidsprekers in de luisterruimte heeft een grote invloed op de totale prestatie van het S-4EX luidsprekersysteem wat betreft de kwaliteit van de basweergave, de klank en het geluidsbeeld. Alle kamers zijn anders, dus de informatie in dit hoofdstuk moet u beschouwen als een algemene richtlijn. Het verdient aanbeveling een weinig te experimenteren totdat u de beste opstelling hebt gevonden. Gebruik de onderstaande afbeelding om de optimale plaats voor de luidsprekers te bepalen.

. • Zet de luidsprekers niet in de zon en houd deze ook uit de buurt van verwarmingselementen en airco’s. Dit om kromtrekken en verkleuring van de behuizing en andere beschadigingen van de luidsprekers te voorkomen.• Pioneer kan niet aansprakelijk worden gesteld voor beschadigingen als gevolg van een foutieve montage of bevestiging, onvoldoende versteviging, verkeerd gebruik van het product, natuurrampen enz.

B 30 cm tot 60 cm 30 cm tot 60 cm30 cm tot 60 cm AA Luidspreker(links) Luidspreker(rechts)Luisterplaats Afstand “A” moet gelijk of groter zijn dan afstand “B”.

Elke luidspreker moet naar de luisterplaats zijn gericht.

Aansluiten op een versterker Bij deze luidsprekers worden geen luidsprekerkabels geleverd voor aansluiting op een versterker. Neem de volgende punten in acht bij het uitkiezen van de luidsprekerkabels zodat een optimale prestatie van het luidsprekersysteem wordt verkregen:• Gebruik luidsprekerkabels met een dikke middenkern en houd de kabels zo kort mogelijk.• Als de lengte van de kabels die vereist is voor de linker en rechter luidspreker verschillend is, gebruik dan toch kabels van dezelfde lengte, gebaseerd op de langste kabel u nodig hebt.• Kabels hebben verschillende eigenschappen. Houd hiermee rekening wanneer u een willekeurige kabel gebruikt.• Kies kabels met een zo laag mogelijke weerstand en zorg dat de kabels stevig op de aansluitingen van de luidsprekers en de versterker zijn aangesloten. Aansluiten van de kabels 1 Schakel de versterker uit.2 Sluit de kabels op de ingangsaansluitingen (onder) aan de achterkant van de luidspreker aan. De polariteit van de ingangsaansluitingen is rood voor positief (+) en zwart voor negatief (–).3 Sluit het andere uiteinde van de kabels aan op de luidspreker-uitgangsaansluitingen van de versterker (raadpleeg de handleiding van de versterker voor verdere informatie).• Pak de kapknopjes op de onderste ingangsaansluitingen vast, draai ze naar links (tegen de klok in) en steek de luidsprekerdraden in de gaten van de aansluitingen. Draai daarna de knopjes vast om de kortsluitstaafjes en de draden vast te zetten.• U kunt ook een luidsprekerkabel met banaanstekker gebruiken. Vergeet bij gebruik van een banaanstekker niet om het kapje op het puntje van de ingangsaansluiting te verwijderen.• Nadat u de stekkers in de aansluitbussen hebt gestoken, trekt u lichtjes aan de kabels om te controleren of de stekkers stevig vastzitten. Een slecht contact kan resulteren in storingen of onderbrekingen in het geluid.• Als de draden uit de aansluitingen steken en met elkaar in contact komen, zal dit een extra belasting voor de versterker betekenen. Het is mogelijk dat de versterker dan niet meer werkt en deze kan zelfs worden beschadigd.• Als een luidsprekerpaar met de versterker is verbonden, maar een van de luidsprekers (links of rechts) met omgekeerde polariteit is aangesloten, zal er geen normaal stereo-effect worden verkregen.

LET OP Op deze luidsprekeraansluitingen staat een

GEVAARLIJKE spanning. Om een elektrische schok te

voorkomen bij het aansluiten en losmaken van de

luidsprekerkabels, moet u de stekker uit het

stopcontact halen voordat u niet geïsoleerde

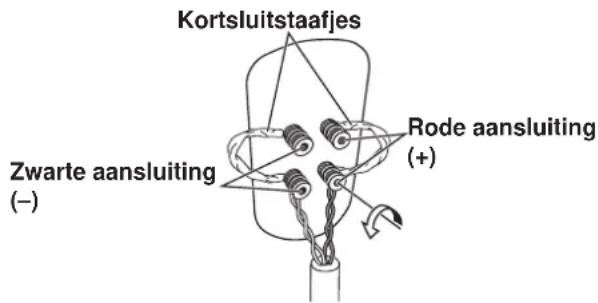

onderdelen aanraakt. D3-4-2-2-3_A_Du Kortsluitstaafjes

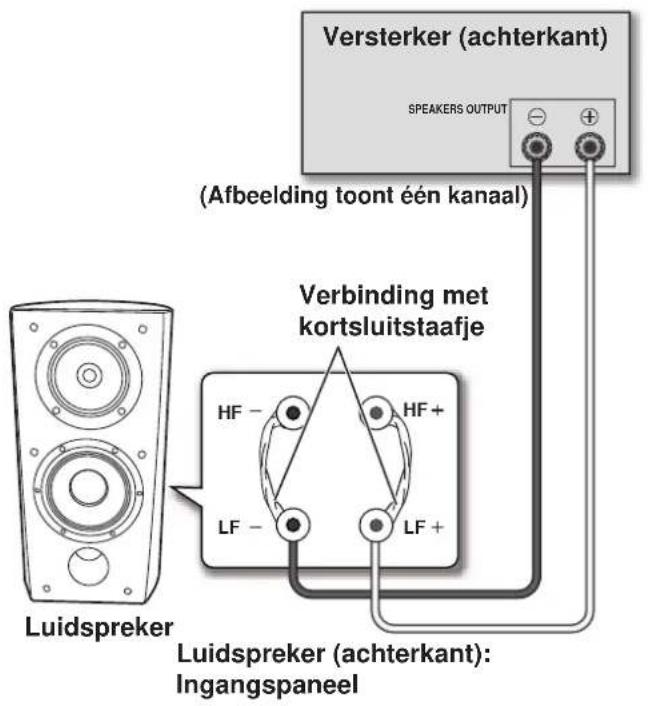

Enkeldraads verbindingen Bij enkeldraads verbindingen verbindt u de midden-tot-hogefrequentie en de lagefrequentie gedeelten van het crossover-netwerk met de kortsluitstaafjes die bij dit apparaat worden geleverd en dan sluit u de (+) draad van uw versterker op de rode aansluitpool aan en de (–) draad van de versterker op de zwarte aansluitpool, zoals hieronder is aangegeven. Tweedraads verbindingen Bij tweedraads verbindingen verbindt u onafhankelijk de luidsprekersystemen die vanaf de versterker komen met respectievelijk de hoog- en laag-frequentie aansluitingen. Hierdoor zijn de CST-driver en de basdriver onafhankelijk met de versterker verbonden, zodat u de vrijheid hebt om het beste kabeltype voor elk van de drivers te gebruiken. Verbind een stel draden met de onderste aansluitpolen (netwerk van basdriver). Verbind daarna het tweede stel draden met de bovenste aansluitpolen (netwerk van CST-driver). Sluit daarna alle draden aan op de corresponderende aansluitingen van de versterker. Let op dat u beide (+) draden met de (+) aansluitingen van de versterker verbindt en beide (–) draden met de (–) aansluitingen van de versterker, zoals hieronder is aangegeven. SPEAKERS OUTPUT Versterker (achterkant)

Luidspreker (achterkant):

(Afbeelding toont één kanaal)

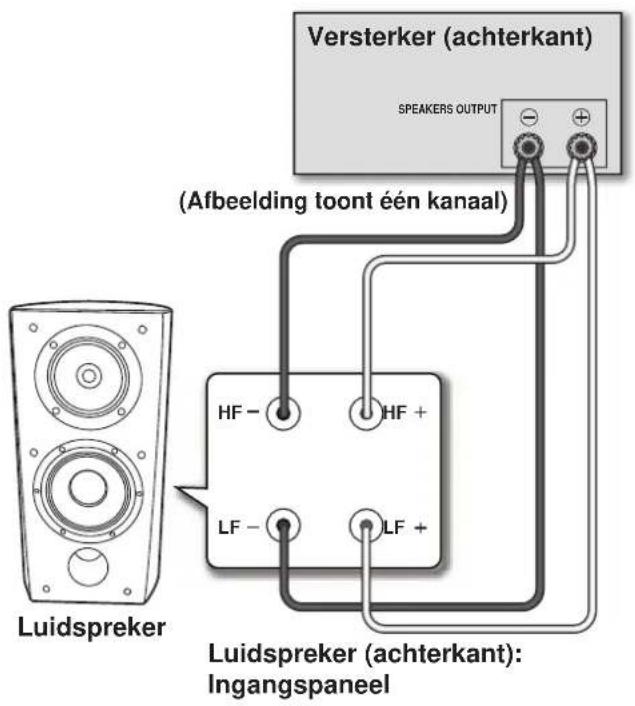

HF HF LF LF SPEAKERS OUTPUT HF HF LF LF Luidspreker (achterkant):

(Afbeelding toont één kanaal)

Verbindingen voor biversterking

Bij biversterking wordt de beste prestatie verkregen wanneer speciale versterkers voor de lagefrequentie en midden-tot-hogefrequentie

gedeelten worden gebruikt.

Er zijn twee configuraties mogelijk die gewoonlijk als horizontale en verticale biversterking worden aangeduid.

Verwijder de kortsluitstaafjes voordat u de luidsprekerkabels aansluit bij biversterking-verbindingen.

Als u dit vergeet, kunnen de versterkers worden beschadigd.

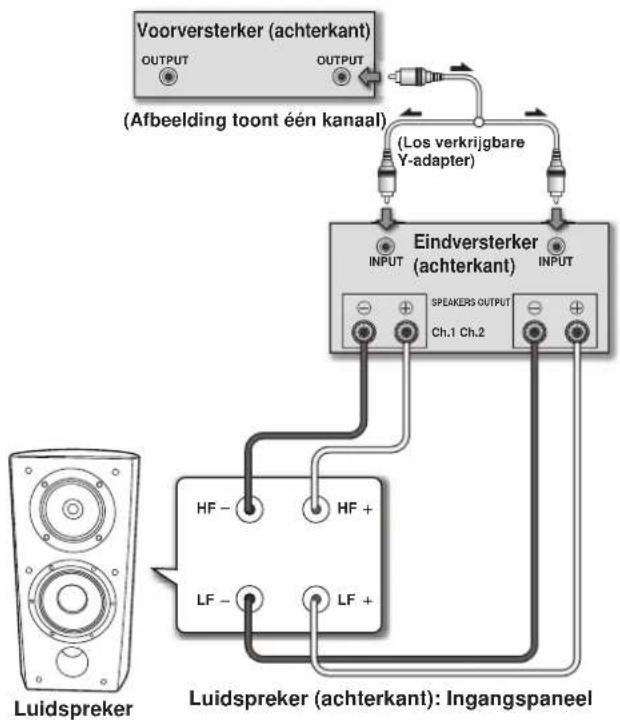

Verticale biversterking

Bij deze configuratie worden identieke stereo versterkers voor de

luidsprekers gebruikt. Een kanaal van elke versterker versterkt het

lagefrequentie gedeelte en het andere kanaal versterkt het

hogefrequentie gedeelte, zoals hieronder is aangegeven.

Verbind een versterkerkanaal met behulp van een stel draden met

de onderste aansluitpolen (netwerk van basdriver).

Verbind daarna het andere versterkerkanaal met behulp van een

tweede stel draden met de bovenste aansluitpolen (netwerk van

Let op dat u beide (+) draden met de (+) aansluitingen van de

versterker verbindt en beide (–) draden met de (–) aansluitingen

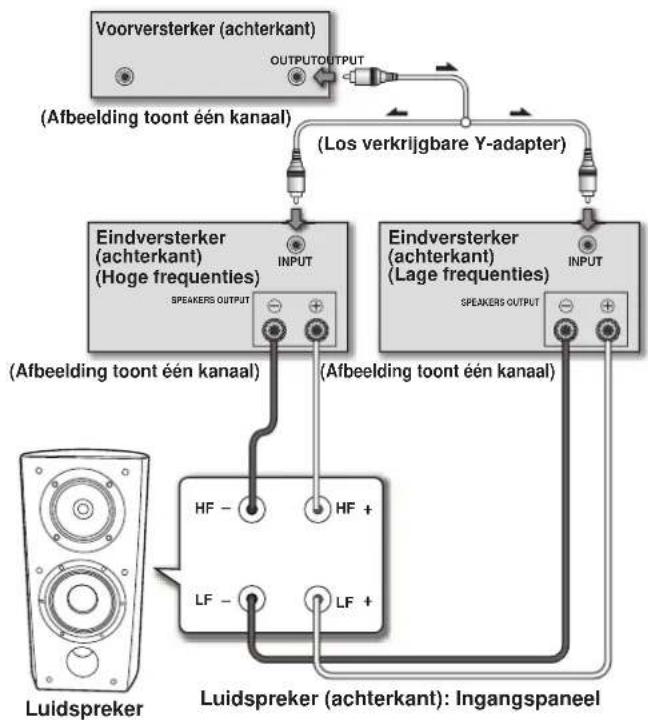

Horizontale biversterking

Bij deze configuratie kunt u verschillende stereo versterkers

gebruiken voor de lagefrequentie en midden-tot-hogefrequentie

gedeelten van het luidsprekersysteem (bijv. buisversterkers voor

de hoge frequenties en halfgeleiderversterkers voor de lage

frequenties). Elk kanaal van een versterker stuurt het

lagefrequentie gedeelte van elke luidspreker aan en elk kanaal van

de andere versterker stuurt het midden-tot-hogefrequentie

gedeelte aan, zoals hieronder is aangegeven.

Bij deze methode moeten beide versterkers dezelfde versterking

hebben, anders zal de weergave van de lage frequenties en

midden- tot hogefrequenties niet in balans zijn. Neem voor verdere

informatie contact op met uw plaatselijke dealer.

Let op SPEAKERS OUTPUTINPUTOUTPUTINPUTCh.1 Ch.2OUTPUT Luidspreker

HF HF LF LF Luidspreker (achterkant): Ingangspaneel (Afbeelding toont één kanaal) Eindversterker

HF HF LF LF Eindversterker (achterkant) (Lage frequenties)Eindversterker (achterkant) (Hoge frequenties)(Afbeelding toont één kanaal)(Afbeelding toont één kanaal)(Afbeelding toont één kanaal)(Los verkrijgbare Y-adapter) Luidspreker (achterkant): Ingangspaneel Voorversterker (achterkant) S-4EX_DU.book 10 ページ ２００８年７月１６日　水曜日　午後２時５分11

Aanvullende informatie

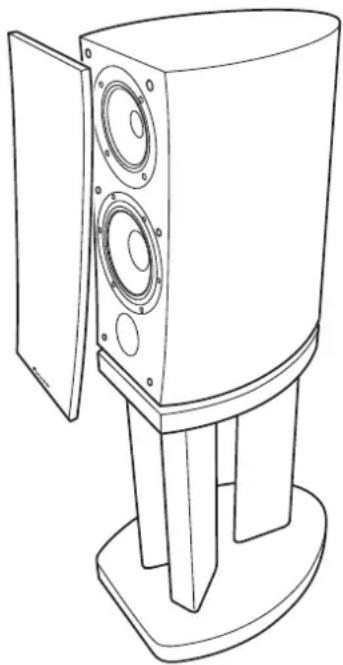

Bevestigen/verwijderen van het

Bij deze luidspreker wordt een luidsprekerfront geleverd dat u als

volgt kunt bevestigen en verwijderen:

1 Om het front te bevestigen, lijnt u de gaten in de

luidspreker uit met de pennen op het front en drukt dan het

front stevig tegen de luidspreker.

2 Om het front te verwijderen, pakt u dit met beide handen

aan de onderkant vast en trekt het dan voorzichtig naar u

toe om het onderste gedeelte los te maken van de

3 Schuif uw handen omhoog naar het middelste gedeelte

van het front en trek dit vervolgens voorzichtig naar u toe.

Het middelste gedeelte komt dan los van de luidspreker.

4 Herhaal dezelfde handeling aan de bovenkant van het

front en verwijder vervolgens het volledige front van de

luidsprekerbehuizing

Bij normaal gebruik is het voldoende als u de luidspreker af en toe

met een droge doek afveegt. Voor het verwijderen van hardnekkig

vuil kunt u de doek bevochtigen met een neutraal

reinigingsmiddel dat vijf- of zesmaal verdund is met water. Wring

de doek goed uit voordat u begint. Gebruik geen meubelwas of

sterke reinigingsmiddelen.

Gebruik nooit witte spiritus, benzine, insecticidenspray of andere

chemische middelen op of in de buurt van de luidsprekers, want

deze kunnen de afwerking aantasten.

Technische gegevens Behuizing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Basreflex, vloertype(magnetisch afgeschermd)Luidsprekersysteem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-wegsysteem Woofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 cm conus x2 Mid-tweeter . . . . . . . . . . . . . . . . . . . . . . . . . . .14 cm conus/3 cm koepel Impedantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω Frequentiebereik. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34 Hz tot 100 kHz Gevoeligheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85,5 dB (2,83 V)Maximaal ingangsvermogen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 WBuitenafmetingen. . . . . . . . . .263 (B) mm x 490 (H) mm x 387 (D) mm Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 kg Bijgeleverde accessoires Pennen (met gemonteerde moeren). . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Penvoetjes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Extra voetjes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

zonder voorafgaande kennisgeving.

Magnetische afscherming

Deze luidsprekers zijn magnetisch afgeschermd. Afhankelijk van

de opstelling kan het echter toch voorkomen dat kleurvervorming

optreedt wanneer de luidsprekers te dicht bij het scherm van een

televisietoestel staan.

Als dit gebeurt, schakelt u de televisie uit en dan na 15 minuten tot

30 minuten weer in. Blijft het probleem bestaan, zet de

luidsprekers dan verder van de televisie vandaan.

is een handelsmerk dat op een product staat dat is

uitgerust met Pioneer’s Phase Control technologie. Met deze

technologie is een hoogwaardige geluidsweergave via elke

component mogelijk door verbetering van de totale fase-

Uitgegeven door Pioneer Corporation.
