用户手册 PPA500 PEAQ

设备支持列表的iPod / iPhone设施(不包括所示的iPod / iPhone设施)

iPod mini 4GB 6GB

iPod classic 80GB

iPod classic 120GB 160GB (2009)

iPod classic 160GB (2007)

在等边三角形里带有箭头的闪光灯用于警告用户在该电器内存在非绝缘的“危险电压”，大小足以对人员造成触电危险。

在等边三角形里的惊叹号用于警告用户随该电器提供的操作与维护指导说明非常重要。

- 出于安全考虑，这类II电器配备双倍或加强绝缘，如符号所示。

- 将设备接上插座以前，请确保该设备上标注的电压与您当地电压相符。

- 电源插座用作断电设备；断电的设备仍然可以操作。

- 如果电源线受损，必须由制造商或服务机构或类似的专业人员更换，避免产生危险。

- 警告：为减少火灾和触电的危险，不可将该电器暴露在雨水和潮湿之下。该设备不能被滴下或喷溅任何液体，装入液体的任何物体如花瓶不能放在设备上。

- 经常检查电源线、电器或转接线是否存在缺陷。如果发现缺陷，不要使用电器。立即拔出插头。

- 插电源线，如果必要时，转接线应注意防止被扯拉或绊跌。不允许电源线挂在容易碰触的地方。

- 不可堵塞、弯曲或在锐边上扯拉电源线。

- 避免电线被行走或挤压，尤其在插头、电源插座以及电器出口的位置上。

- 决不能拉住电源线或用湿手拔出插头。

- 使用中发生故障，在雷雨天气期间，在清洗之前或较长时间不使用电器时，拔出电源插头。

由于静电放电，该电器或许不能发挥正常的功能或者对任何控制没有反应。关闭开关，切断电器；几秒种后重新连接。

- 请专业人员维修。不可试图自己修理该设备。电器在任何方面受损均需修理，如电源线或插头受损，液体溢出，物品落入电器，外壳受损，电器被暴露在雨水或潮湿之下，不能正常操作或者坠落。

- 该产品的任何服务或修理完成时，请求服务的技术人员进行安全检查，以确认产品处于正常的操作状态下。

- 用除了制造商推荐或随该电器出售的附件以外，不可使用其它附件。根据该手册安装。

- 安装该电器时,预留足够的通风空间。 不可安装在书柜、橱柜等地方。

- 不可用物体，如报纸、桌布、窗帘等遮盖通风口，妨碍通风。不可插入任何物体。

- 不可将裸露的火源，如蜡烛灯放在该电器上。

- 电器上不可放任何电子设备或玩具。这些物品可能从顶部坠落，造成产品受损和/或人员伤害。

- 不可安装在任何热源附近，如发光体，发热器，炉子或其它能够产生热量的电器（包括放大器）。

- 不可在前面或顶部使用过多的力, 因为这可能最终打翻该电器。

- 接通电源时，不可移位或搬动该电器。

- 不可使用任何锋利或坚硬的物体接触、推动或摩擦该表面。

- 不可将电器从冷处移动到热处，反之也然。冷凝可能损害电器和电子元件。

- 带有耳机插座的电器：危险！耳机或双耳式耳机过多的声音压力可以损害听力。如果您听音乐时间长，您的听力可能受损害。设置到中等音量。

- 对于USB功能的电器：万一发生故障，从电器上断开USB设备，重置电器。

- 对于USB功能的电器：如果USB数据储存媒介由于静电放电和瞬时电涌造成故障，应从电器上拔出该设备。

• 对于使用电池的电器 / 附件：
• 警告！如果电池没有正确放置，存在爆炸危险。只能用相同或相等型号替换。观察正确的极性。
• 电池（电波盒或安装的电池）不可暴露在过热下，如阳光和火，等等。避免机械震动。保持电池干净和干燥。避免儿童触及。
• 不可拆开、打开、分解或短路电池。不可新旧电池混用。
• 正确处理。处理电池时注意环境因素。不可在家用废品中处理电池。
• 参见在电池或包装上的安全及其它说明。

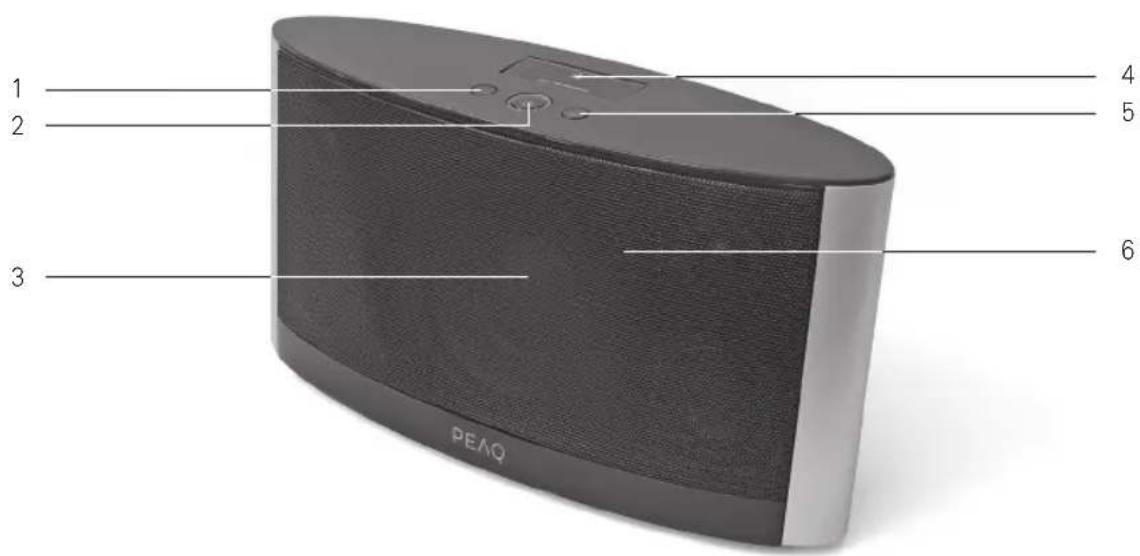

主设备

1 音量按钮
2 备用按钮
3 喇叭

4 iPod / iPhone拓展插口
5 音量+按钮
6 远程控制传感器

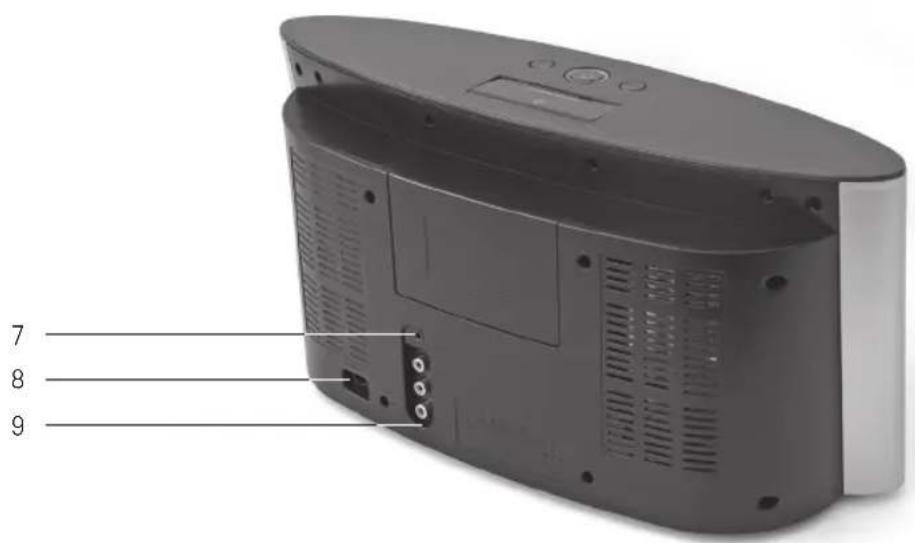

7 音频输入插座
8 电线插座

9 元件视频输出

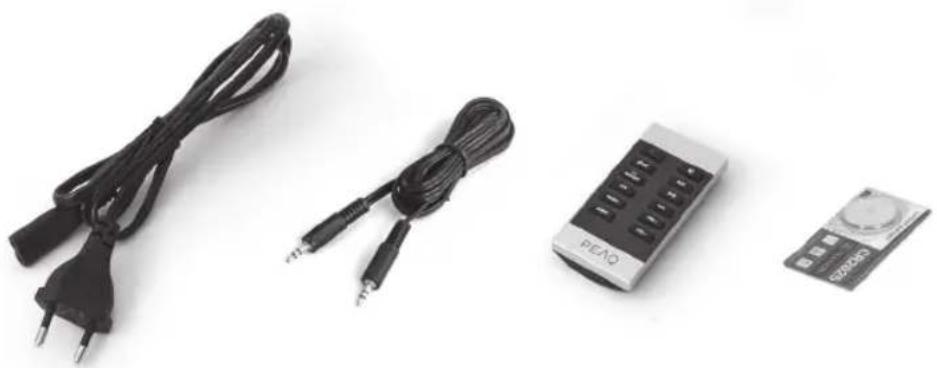

附件

1 根电线
1 根视频缆 3.5 mm
1 只远程控制

1 节电池 (3 V CR2025)
1 用户手册

插入电池

拉出电池夹持器。安装蓄电池单元。确保电池极性 + 符合夹持器/摇控器上的 + 标志。更换电池夹持器。

安全备注

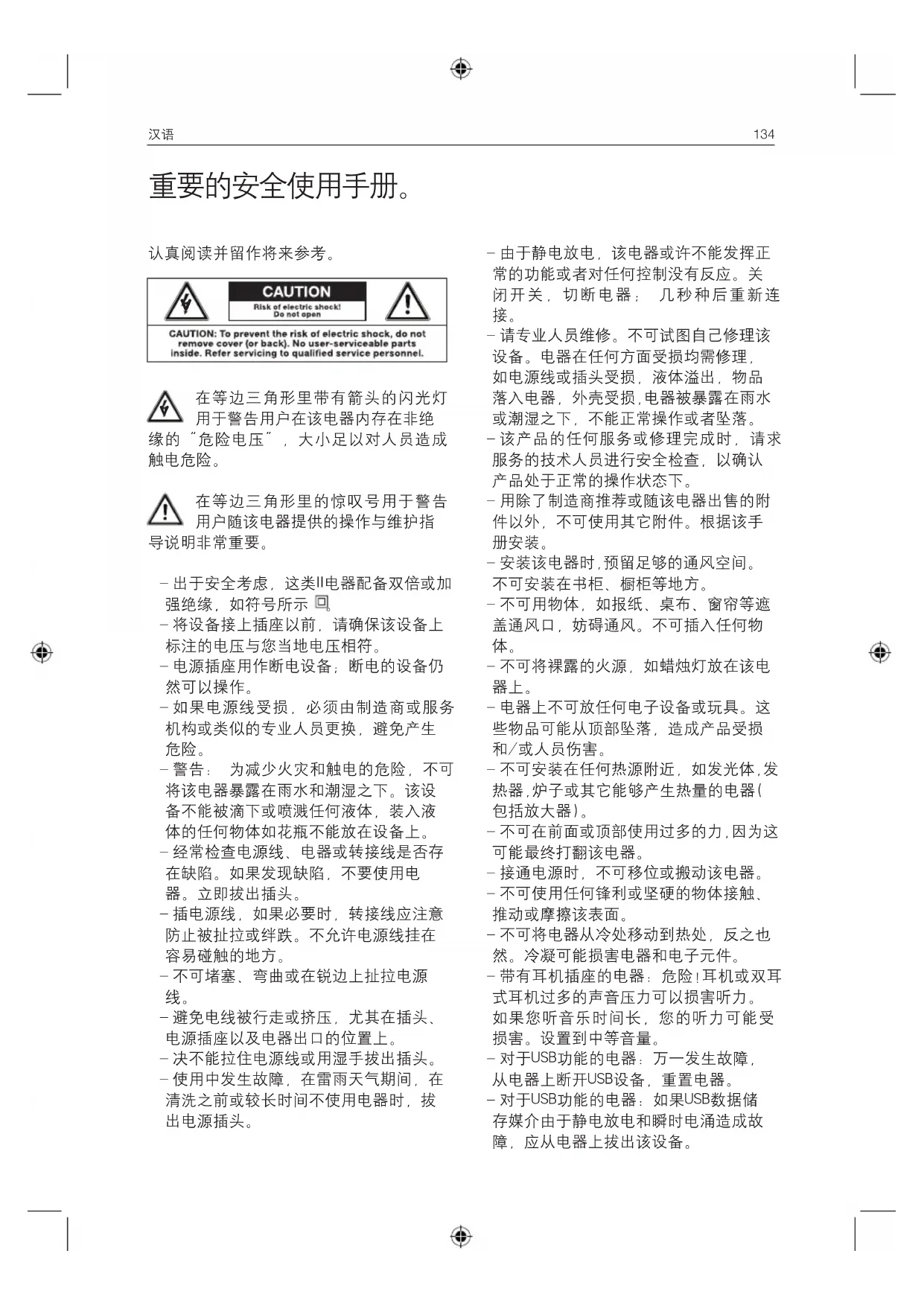

重要的安全使用手册。认真阅读并留作将来参考。

WARNING: SHOCK HAZARD-DO NOT OPEN AVIS: RISQUE DE CHOC ÉLECTRIQUE-NE PAS OUVRIR

在等边三角形里带有箭头的闪光灯用于警告用户在该电器内存在非绝缘的“危险电压”，大小足以对人员和动物造成触电危险。

在等边三角形里的惊叹号用于警告用户随该电器提供的操作与维护指导说明非常重要。为了减少火灾与触电的风险，该电器不要暴露在雨水或潮湿下。电器不能暴露在滴下物或喷溅物之下。不可将任何盛装液体的物体，如花瓶放在该电器上。

安装

选择一个稳固，水平和清洁的表面安装电器。旋转电缆，确保不会产生危害，不要把重或锋利的物体放在电缆或设备上。在电器周围留大约10 cm的通风空间。

电源

将电线插入到电器背后的插座上。插上电器。

连接

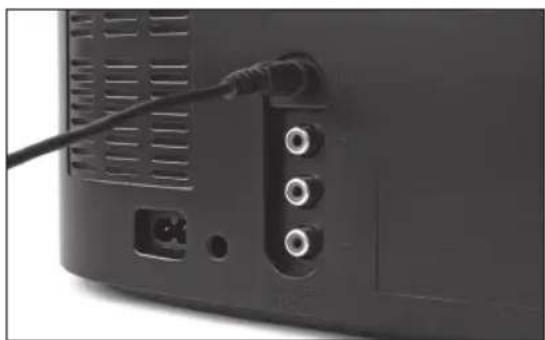

LINE IN

使用一根3.5 mm 的音频电线可以通过AUX IN插口连接外部音频源。

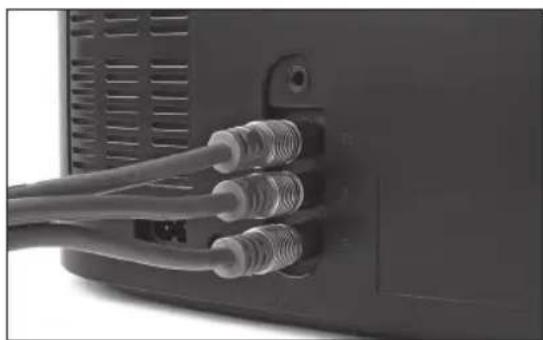

VIDEO输出

使用一根RGB视频电缆通过元件的视频输出插座连接电视机。在摇控器上按TV ON/OFF o可以从Phone/iPod上设置视频回放至on或off。

说明：确保在电视机上选择正确的AV输入源。

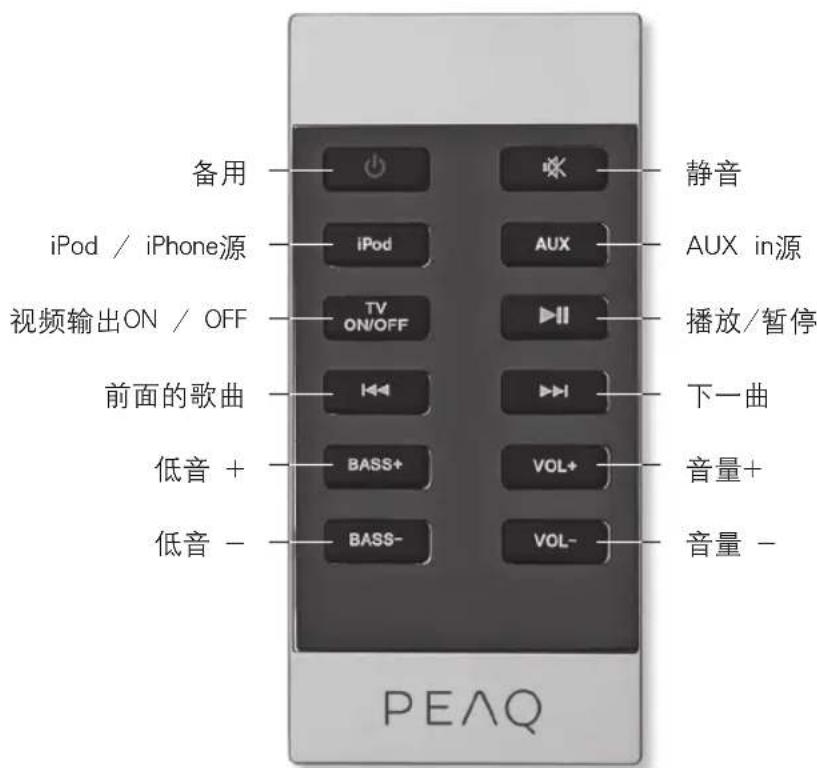

遥控

操作

开始

按下设备或者远程控制器上的可以打开电器。电器打开时，显示白色的LED。

备用

把设备转动回到备用模式，按设备或摇控器上的。当电器为备用模式时，白色的LED关闭。

音量

按键面板上的+按钮或按遥控器上的VOL+按钮可以调节主音量。
按面板上的→或按遥控器上的VOL-按钮可以降低音量。

低音

在遥控器上按BASS +/−可以调节超低音的低音。

前面

后面

在回放期间，按下▶可以跳到下一曲。三钞钟后，跳到前一曲，快按◀两次。一旦按下，当前的歌曲将从头开始播放。

播放 / 暂停

在停止模式里，按▶一次可以开放回放。要暂停回放，再按▶一次；声音为静音。要恢复，再按▶。

静音

要暂时关闭音量，在摇控器上按。再按可以恢复预置的音量。

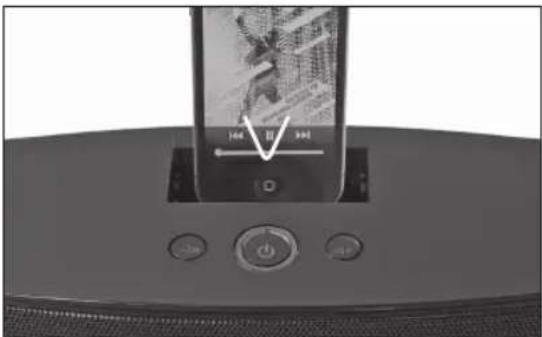

iPhone/iPod回放

连接 iPhone/iPOD

要收听iPhone/iPod，打开电器顶部的对接盖。

将iPhone/iPod连接至插口。确保iPhone/iPod完全连接至插口。远程控制按下iPod。说明：小心地插入iPhone/iPod使连接器的钉销不受损坏。

充电

被连接的iPhone/iPod将在ON的模式里充电。

故障处理

无电源 用另一种设备试验,确保墙上的插座有电。
iPhone/iPod没有反应。 检查插口和i以及连接器上的障碍物,然后重新连接。
没有声音声音被扭曲。	连接一种外源到插口上或者通过AUX in试验功能。
	确保电视机TV的连接正确,并显示正确的AV频道。
	确保电器,TV或来源的MUTE功能不起作用。
没有图片 确保电视机TV的连接正确,并显示正确的AV频道。
图像被扭歪或躁音。 iPhone/iPod可能受损或肮脏。清洗或使用另一台。

规格

额定电压：AC 230 V\~, 50 Hz

电力消耗：130 W

备用模式的电耗：< 1 W

输出电力：

180 W RMS

尺寸（长×宽×高）：166(W)×202(H)×400(L)mm

重量：6.25公斤

操作/湿温 -10^ C 至 +40 C

铭牌标签位于电器的后面。

iPod / iPhone / iPad

“Made for iPod”，“Made for iPhone”和“Made for iPad”意思是说某种电子附件的设计是为了专门链接到iPod，iPhone或iPad而设计的，经开发商认证能够满足苹果公司的性能标准。苹果公司不负责该设备的操作或遵循安全与法规标准。请注意在iPod，iPhone或iPad上使用该附件可能影响无绳性能。

iPad, iPhone, iPod, iPod classic, iPod nano, iPod shuffle和iPod touch是苹果公司的注册商标，在美国和其它国家注册。

设计用途

该电器供音频娱乐使用。只能根据这些说明使用。不当使用危险，索赔无效。请遵守安全使用说明。

处理

打叉的有轮垃圾箱标识要求单独收集电子电器废弃设备(WEEE)。电子和电器设备可能含有危险与有害物

质。不能作为未分类的城市废品处理该电器。送回到指定回收WEEE的回收点。这样做您将帮助保存资源和保护环境。更多信息请联系您的零售商或当地的机构。
