PPA300 - 对接站 PEAQ - 免费用户手册

用户手册 PPA300 PEAQ

设备支持列表的iPod/iPhone设施（不包括所示的iPod/iPhone设施）

iPod mini

4GB 6GB

iPod classic

80GB

iPod classic

120GB 160GB (2009)

iPod classic

160GB (2007)

iPod nano

1st generation

1GB 2GB 4GB

iPod nano

2nd generation

(aluminum)

2GB 4GB 8GB

iPod nano

3rd generation

(video)

4GB 8GB

iPod nano

在等边三角形里带有箭头的闪光灯用于警告用户在该电器内存在非绝缘的“危险电压”，大小足以对人员造成触电危险。

在等边三角形里的惊叹号用于警告用户随该电器提供的操作与维护指导说明非常重要。

-出于安全考虑，这类Ⅱ电器配备双倍或加强绝缘，如符号所示
- 将设备接上插座以前，请确保该设备上标注的电压与您当地电压相符。
- 电源插座用作断电设备；断电的设备仍然可以操作。
- 如果电源线受损，必须由制造商或服务机构或类似的专业人员更换，避免产生危险。
警告：为减少火灾和触电的危险，不可将该电器暴露在雨水和潮湿之下。该设备不能被滴下或喷溅任何液体，装入液体的任何物体如花瓶不能放在设备上。
- 经常检查电源线、电器或转接线是否存在缺陷。如果发现缺陷，不要使用电器。立即拔出插头。
- 插电源线，如果必要时，转接线应注意防止被扯拉或绊跌。不允许电源线挂在容易碰触的地方。
- 不可堵塞、弯曲或在锐边上扯拉电源线。
-避免电线被行走或挤压，尤其在插头、电源插座以及电器出口的位置上。
- 决不能拉住电源线或用湿手拔出插头。
- 使用中发生故障，在雷雨天气期间，在清洗之前或较长时间不使用电器时，拔出电源插头。

由于静电放电，该电器或许不能发挥正常的功能或者对任何控制没有反应。关闭开关，切断电器；几秒种后重新连接。
- 请专业人员维修。不可试图自己修理该设备。电器在任何方面受损均需修理，如电源线或插头受损，液体溢出，物品落入电器，外壳受损，电器被暴露在雨水或潮湿之下，不能正常操作或者坠落。
- 该产品的任何服务或修理完成时，请求服务的技术人员进行安全检查，以确认产品处于正常的操作状态下。
- 用除了制造商推荐或随该电器出售的附件以外，不可使用其它附件。根据该手册安装。
- 安装该电器时，预留足够的通风空间。
不可安装在书柜、橱柜等地方。
- 不可用物体，如报纸、桌布、窗帘等遮盖通风口，妨碍通风。不可插入任何物体。
- 不可将裸露的火源，如蜡烛灯放在该电器上。
电器上不可放任何电子设备或玩具。这些物品可能从顶部坠落，造成产品受损和/或人员伤害。
- 不可安装在任何热源附近，如发光体，发热器，炉子或其它能够产生热量的电器（包括放大器）。
- 不可在前面或顶部使用过多的力，因为这可能最终打翻该电器。
- 接通电源时，不可移位或搬动该电器。
- 不可使用任何锋利或坚硬的物体接触、推动或摩擦该表面。
- 不可将电器从冷处移动到热处，反之也必然。冷凝可能损害电器和电子元件。
带有耳机插座的电器：危险！耳机或双耳式耳机过多的声音压力可以损害听力。如果您听音乐时间长，您的听力可能受损害。设置到中等音量。
对于USB功能的电器：万一发生故障，从电器上断开USB设备，重置电器。
- 对于USB功能的电器：如果USB数据储存媒介由于静电放电和瞬时电涌造成故障，应从电器上拔出该设备。

• 对于使用电池的电器 / 附件：
• 警告！如果电池没有正确放置，存在爆炸危险。只能用相同或相等型号替换。观察正确的极性。
• 电池（电波盒或安装的电池）不可暴露在过热下，如阳光和火，等等。避免机械震动。保持电池干净和干燥。避免儿童触及。
• 不可拆开、打开、分解或短路电池。不可新旧电池混用。
• 正确处理。处理电池时注意环境因素。不可在家用废品中处理电池。
• 参见在电池或包装上的安全及其它说明。

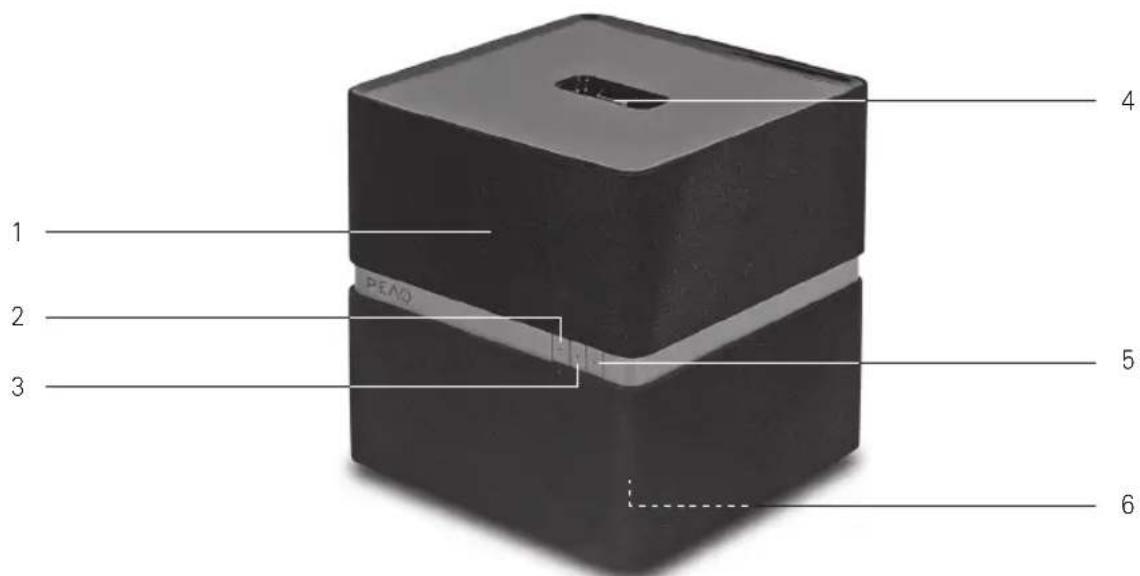

主设备

1 状态LED
4 iPod / iPhone拓展插口
2 音量-按钮
5 备用按钮
3 音量+按钮
6 超低音

7 电源开关

9 12V插座

8 线路输入插座

10 3D喇叭

附件

1 根电源适配器
1 只远程控制

1 节电池（3VCR2025）
1 用户手册

插入电池

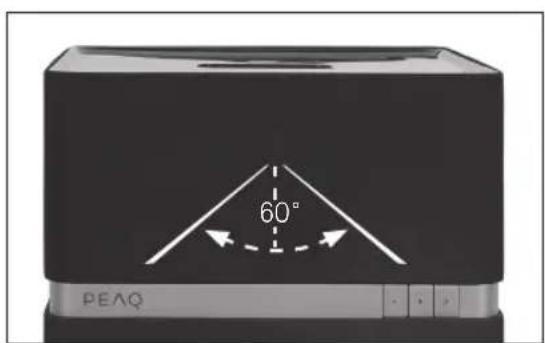

控制范围大约5M

拉出电池夹持器。安装蓄电池单元。确保电池极性 + 符合夹持器/摇控器上的+标志。更换电池夹持器。

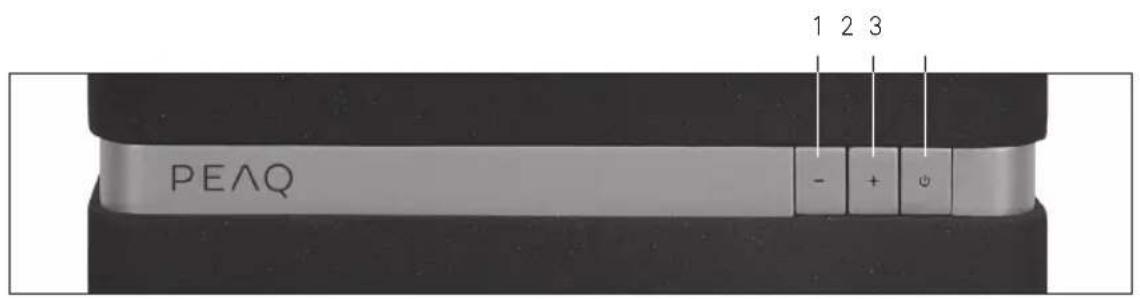

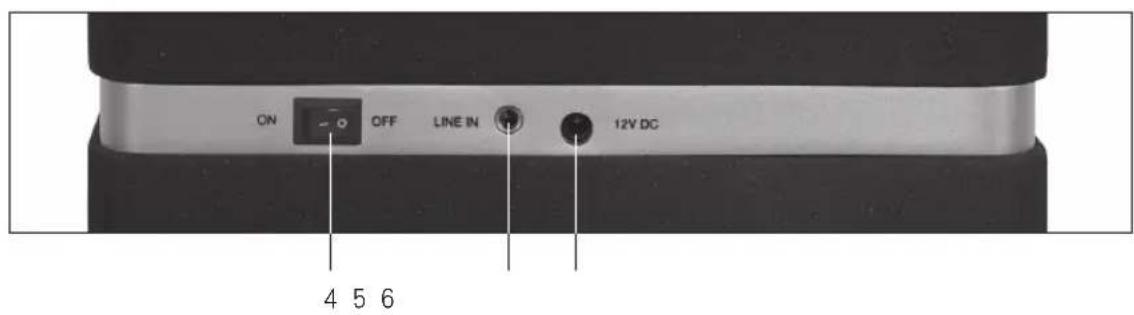

连接

1 音量+
4 电源开关
2 音量+
5 线路输入插座
3 备用
6 12V插座

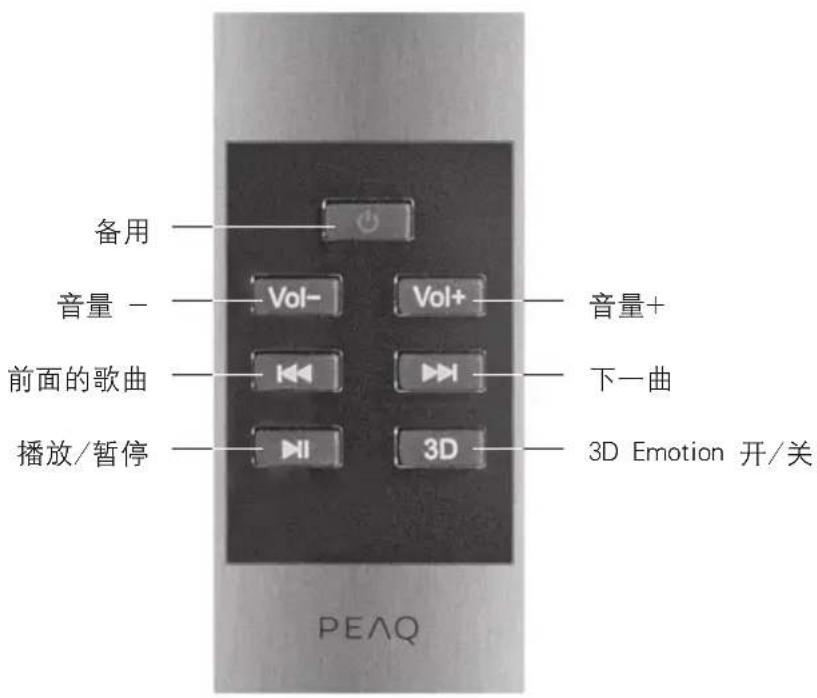

遥控

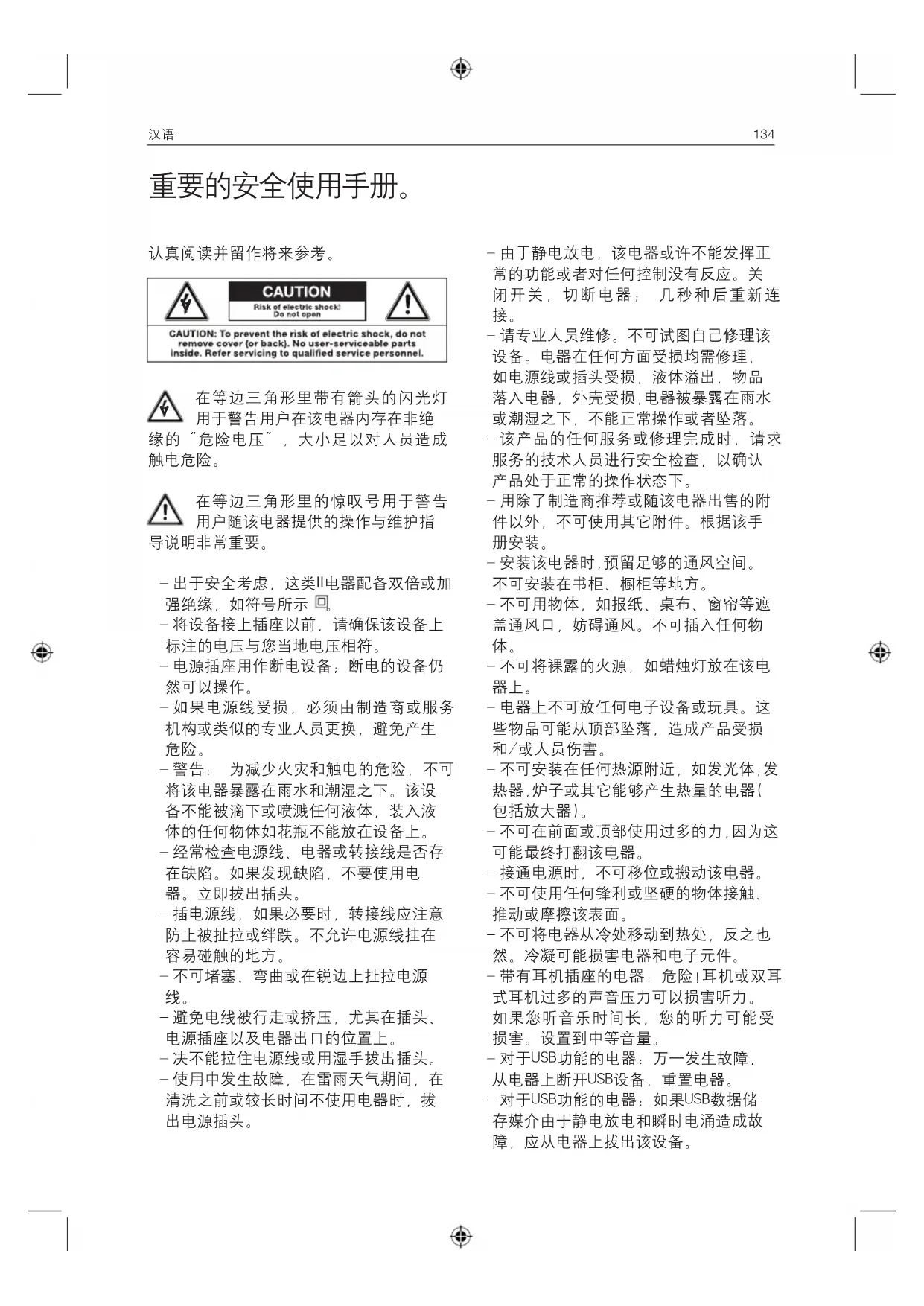

安全备注

重要的安全使用手册。认真阅读并留作将来参考。

WARNING: SHOCK HAZARD-DO NOT OPEN AVIS: RISQUE DE CHOC ELECTRIQUE-NE PAS OUVRIR

在等边三角形里带有箭头的闪光灯用于警告用户在该电器内存在非绝缘的“危险电压”，大小足和动物造成触电危险。

在等边三角形里的惊叹号用于警告用户随该电器提供的操作与维护指导说明非常重要。为了减少

火灾与触电的风险，该电器不要暴露在雨水或潮湿下。电器不能暴露在滴下物或喷溅物之下。不可将任何盛装液体的物体，如花瓶放在该电器上。

安装

选择一个稳固，水平和清洁的表面安装电器。旋转电缆，确保不会产生危害，不要把重或锋利的物体放在电缆或设备上。在电器周围留大约 10~cm 的通风空间。

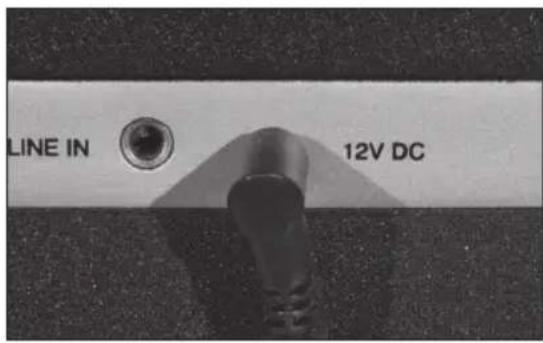

电源

将电源适配器插入12V DC播口和电源。电源开关设定至ON的位置。

操作

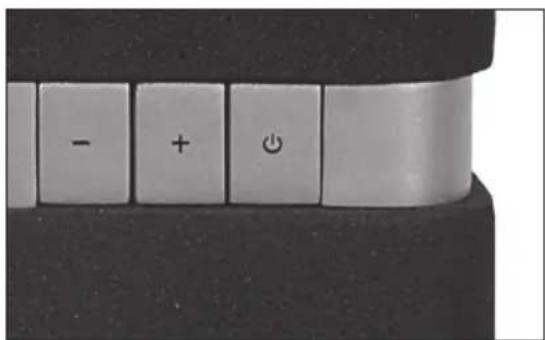

开始

按下设备或者远程控制器上的可以打开电器。电器打开时，显示白色的LED。

备用

把设备转动回到备用模式，按设备或摇控器上的。当电器为备用模式时，显示红色的LED。

音量

按键面板上的VOL + / - 按钮或按遥控器上的 VOL + / - 按钮可以调节主音量。

按面板上的-或按遥控器上的VOL-按钮可以降低音量。

前面

后面

在回放期间，按下可以跳到下一曲。三秒钟后，跳到前一曲，快按两次。一旦按下，当前的歌曲将从头开始播放。

播放/暂停

在停止模式里，按一次可以开放回放。要开始暂的回放，再按二次；声音为静音。要恢复，再按

3D EMOTION

在远程控制上按3D可以切换3D Emotion声音至ON或OFF。

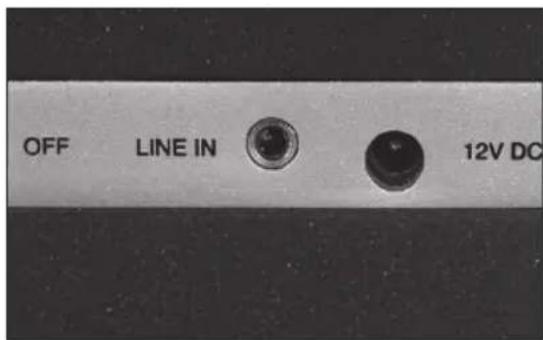

LINE IN

使用一根 3.5mm 的音频电线可以通过LINEIN插口连接外部音频源。

说明：如果插口电台为最优先的回放源。
请从插口电台删除iPhone/iPod，可以通过LINE IN收听。

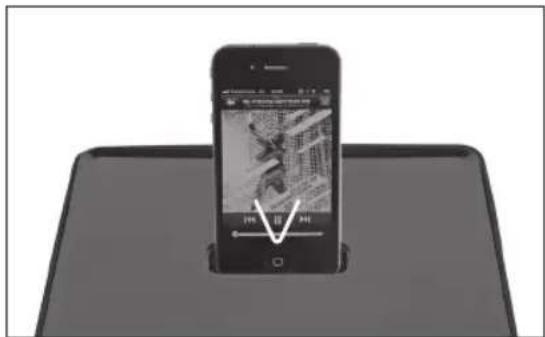

iPhone/iPod回放

连接 iPhone/iPOD

要从iPhone/iPod收听音乐，连接iPhone或iPod至电器顶部的。确保iPhone/iPod完全连接至插口。

说明：小心地插入iPhone/iPod使连接器的钉销不受损坏。

充电

只要电器被连接到电源，则被连接的iPhone/iPod将被充电。

故障处理

没有声音 确认电源适配器及其插口的连接	正确。
	确保电源按钮处于ON的位置。
	确保电器处于ON(显示白色LED)的位置。
	检查iPhone/iPod是否被正确地连接到插口电台。
	确保音量被设置在可以收听的水平。
	检查音乐是否从iPhone/iPod播放。
	检查LINE IN的电缆是否凌驾于iPhone/iPod回放之上。
未充电 检查iPhone/iPod是否被正确地连接到插口电台。

规格

额定电压：100-240V\~/50/60Hz

电力消耗： < 48W

备用模式的电耗： < 1W

6.1 频道功率输出： 6 × 5 ~W \& 1 × 10 ~W

频率响应：L/R CH (60 Hz - 20 kHz at +1 / -2 dB)

敏感性：L/R:550mV

过载源e.m.f.: > 2V

分离： >55 dB

S/N:60 dB

远程控制： >5m

“为iPod制造”和“为iPhone制造”意思是说某种电子附件的设计是为了专门链接到iPod或iPhone，并经开发商认证能够满足苹果公司的性能标准。苹果公司不负责该设备的操作或遵循安全与法规标准。请注意在iPod或iPhone上使用该附件可能影响无绳性能。

iPhone和iPod是苹果公司的注册商标，在美国和其它国家注册。

Sonic Emotion技术采用波场合成以消除房间的物理维数，创建虚拟的声场。

Sonic motion和sonic emotion ag的注册商标。

设计用途

该电器供音频娱乐使用。只能根据这些说明使用。不当使用危险，索赔无效。请遵守安全使用说明。

处理

打叉的有轮垃圾箱标识要求单独收集电子电器废弃设备（WEEE）。电子和电器设备可能含有危险与有害物

质。不能作为未分类的城市废品处理该电器。送回到指定回收WEEE的回收点。这样做您将帮助保存资源和保护环境。更多信息请联系您的零售商或当地的机构。

PEAQ

Imtron GmbH

Wankelstrasse 5

D-85046 Ingolstadt

PPA3 00-B.05.12
