用户手册 PPA200 PEAQ

本设备支持所列iPod/iPhone/iPad系列产品（iPod/iPhone/iPad设备不在供货范围之列）

iPod mini 4GB 6GB

iPod classic 80GB

iPod classic 120GB 160GB (2009)

iPod classic 160GB (2007)

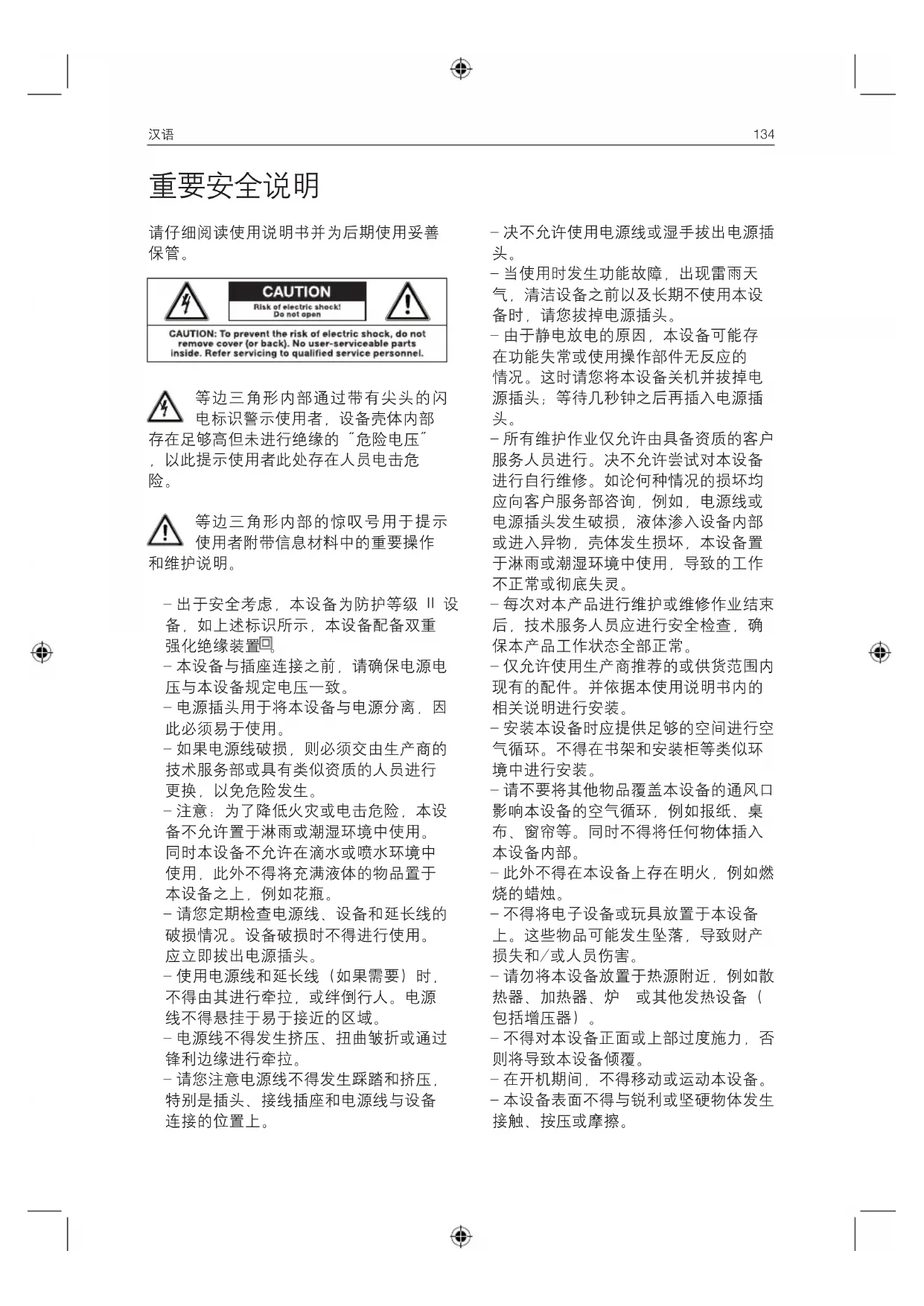

请仔细阅读使用说明书并为后期使用妥善保管。

等边三角形内部通过带有尖头的闪电标识警示使用者，设备壳体内部存在足够高但未进行绝缘的“危险电压”，以此提示使用者此处存在人员电击危险。

等边三角形内部的惊叹号用于提示使用者附带信息材料中的重要操作和维护说明。

出于安全考虑，本设备为防护等级Ⅱ设备，如上述标识所示，本设备配备双重强化绝缘装置

• 本设备与插座连接之前，请确保电源电压与本设备规定电压一致。

• 电源插头用于将本设备与电源分离，因此必须易于使用。

• 如果电源线破损，则必须交由生产商的技术服务部或具有类似资质的人员进行更换，以免危险发生。

• 注意：为了降低火灾或电击危险，本设备不允许置于淋雨或潮湿环境中使用。同时本设备不允许在滴水或喷水环境中使用，此外不得将充满液体的物品置于本设备之上，例如花瓶。

• 请您定期检查电源线、设备和延长线的破损情况。设备破损时不得进行使用。应立即拔出电源插头。

• 使用电源线和延长线（如果需要）时，不得由其进行牵拉，或绊倒行人。电源线不得悬挂于易于接近的区域。

• 电源线不得发生挤压、扭曲皱折或通过锋利边缘进行牵拉。

-请您注意电源线不得发生踩踏和挤压，特别是插头、接线插座和电源线与设备连接的位置上。

• 决不允许使用电源线或湿手拔出电源插头。

• 当使用时发生功能故障，出现雷雨天气，清洁设备之前以及长期不使用本设备时，请您拔掉电源插头。

• 由于静电放电的原因，本设备可能存在功能失常或使用操作部件无反应的情况。这时请您将本设备关机并拔掉电源插头；等待几秒钟之后再插入电源插头。

-所有维护作业仅允许由具备资质的客户服务人员进行。决不允许尝试对本设备进行自行维修。如论何种情况的损坏均应向客户服务部咨询，例如，电源线或电源插头发生破损，液体渗入设备内部或进入异物，壳体发生损坏，本设备置于淋雨或潮湿环境中使用，导致的工作不正常或彻底失灵。

• 每次对本产品进行维护或维修作业结束后，技术服务人员应进行安全检查，确保本产品工作状态全部正常。

• 仅允许使用生产商推荐的或供货范围内现有的配件。并依据本使用说明书内的相关说明进行安装。

• 安装本设备时应提供足够的空间进行空气循环。不得在书架和安装柜等类似环境中进行安装。

• 请不要将其他物品覆盖本设备的通风口影响本设备的空气循环，例如报纸、桌布、窗帘等。同时不得将任何物体插入本设备内部。

• 此外不得在本设备上存在明火，例如燃烧的蜡烛。

-不得将电子设备或玩具放置于本设备上。这些物品可能发生坠落，导致财产损失和/或人员伤害。

• 请勿将本设备放置于热源附近，例如散热器、加热器、炉或其他发热设备（包括增压器）。

• 不得对本设备正面或上部过度施力，否则将导致本设备倾覆。

• 在开机期间，不得移动或运动本设备。

• 本设备表面不得与锐利或坚硬物体发生接触、按压或摩擦。

-不得将本设备由低温环境带入温暖环境，或由温暖环境带入低温环境。其间形成的冷凝水可以导致本设备和电子部件损坏。
- 本设备的耳机插孔：
危险！耳机和听筒音量过大可能导致听力损伤。如果您长时间收听大音量音乐，将损伤您的听力。因此请使用适当音量播放音乐。
- 本设备的 USB 功能：出现功能故障时，请将本设备中的该 USB 单元移除，重置本设备。
- 本设备的 USB 功能：如果由于静电放电和短暂的电压过载造成 USB 存储介质工作不正常，那么请您将本设备中的该存储介质移除。
- 设备/配件使用电池驱动：
- 注意！不符合规定更换电池，存在爆炸危险。仅允许更换相同型号的电池。同时请注意电池的极性。
- 不允许由于阳光直射、火焰等其他类似情况造成电池（电池包装或内置电池）过热。防止出现机械碰撞。保持电池干燥洁净。并远离儿童
- 不允许打开、拆解、切割电池或进行短路。新旧电池不允许同时使用。
- 请采用专业方式报废处理。电池报废处理时请遵守相关环境保护规定。不得作为家庭垃圾进行报废处理。
- 请遵守电池及其包装上的安全和其他提示。

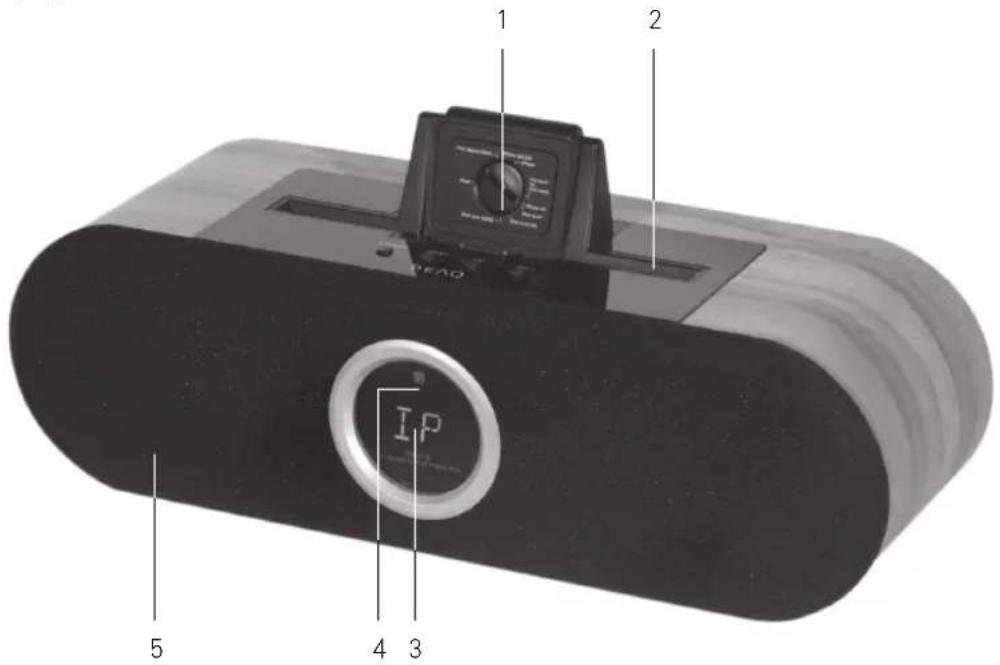

主单元

1 iPod/iPhone/iPad调整钮
2 iPod/iPhone/iPad输入端
3 输入端 / 音量信息显示

4 遥控信号接收器
5 扬声器

6 开关
8 AUX输入端
7 iPod 视频输出端
9 AC电源线

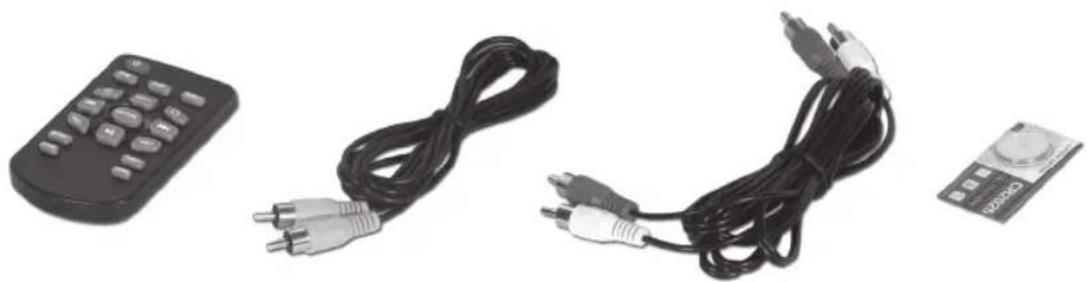

配件

1x 遥控器
1x 视频线
2 × 音频线

1x 电池（3VCR2025）
1× 操作说明书

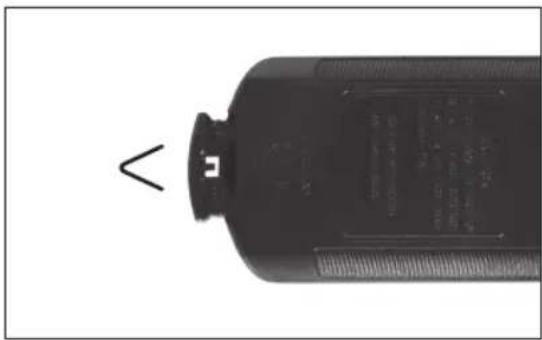

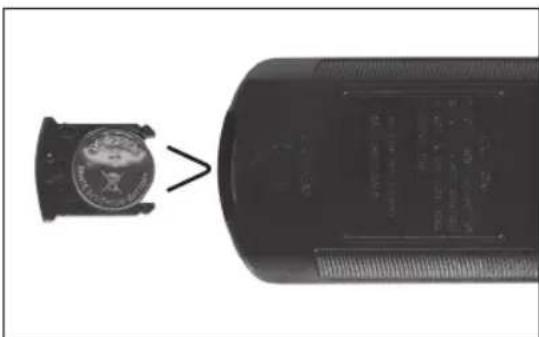

插入电池

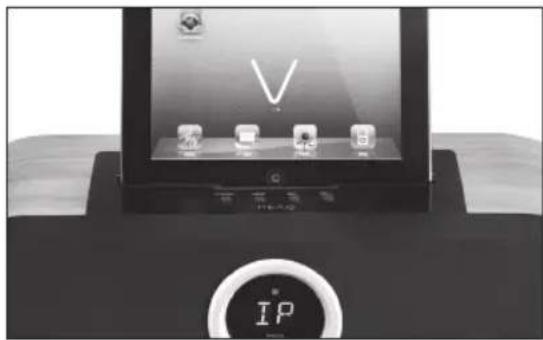

插入 iPOD / iPhone / iPad

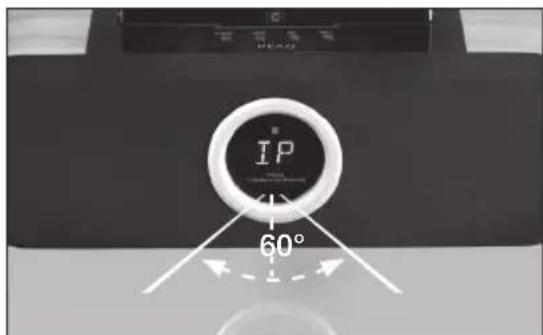

遥控有效半径大约为5米

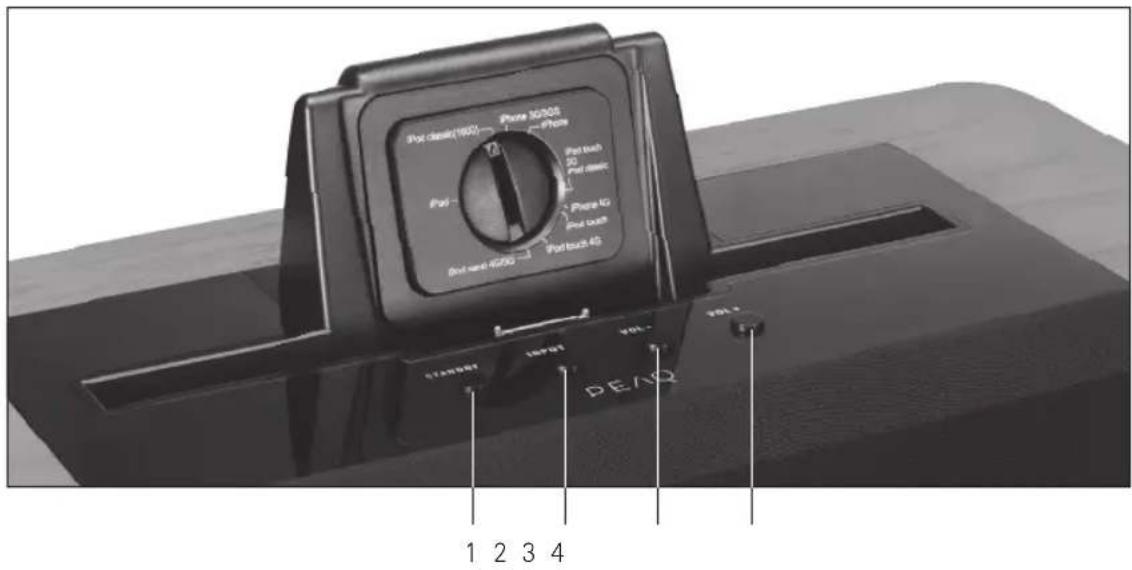

操作面板

1 待机按钮

3 降低音量

2 输入端选择

4 增加音量

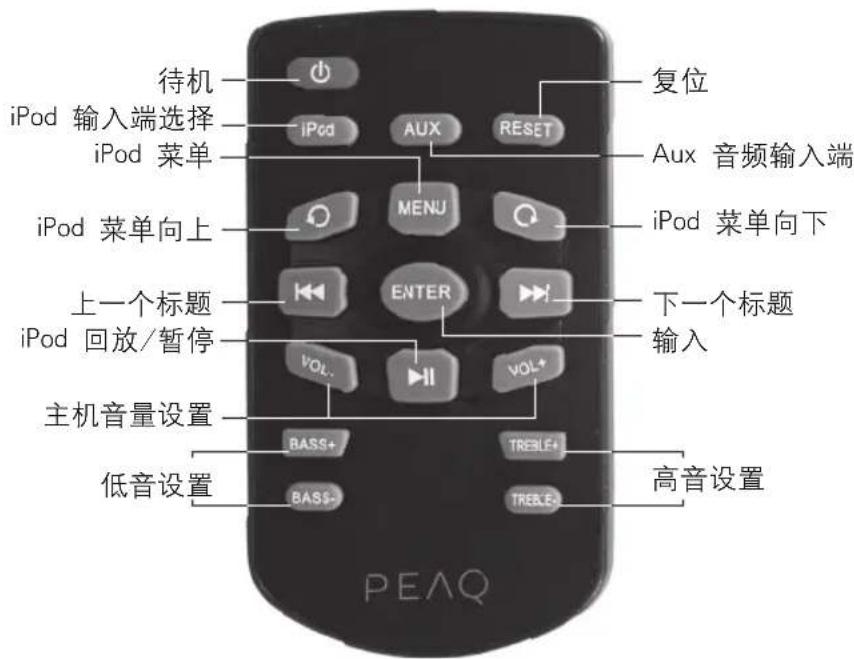

遥控器

安全备注

重要的安全使用手册。认真阅读并留作将来参考。

在等边三角形里带有箭头的闪光灯用于警告用户在该电器内存在非绝缘的“危险电压”，大小足以对人员和动物造成触电危险。

在等边三角形里的惊叹号用于警告用户随该电器提供的操作与维护指导说明非常重要。为减少火灾或触电的危险，不可将电器暴露到雨水或潮湿下。电器不应暴露在滴下物或喷溅物下。不可将任何盛装液体的物体，如花瓶放在该电器上。

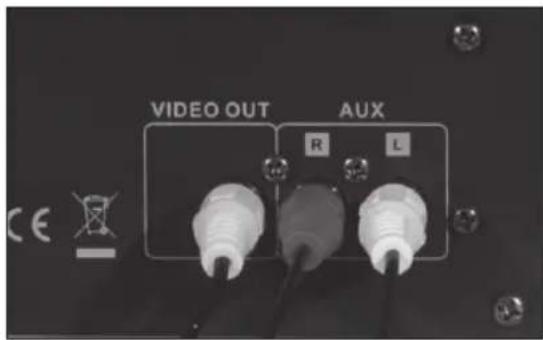

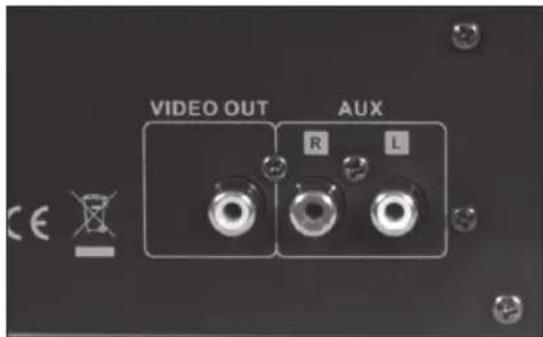

连接

CD/DVD/TV

使用音频与视频电线（包括）将视频输出（黄色）连接到电视机，音频输入（红/白）连接到CD/DVD/MP3播放器。

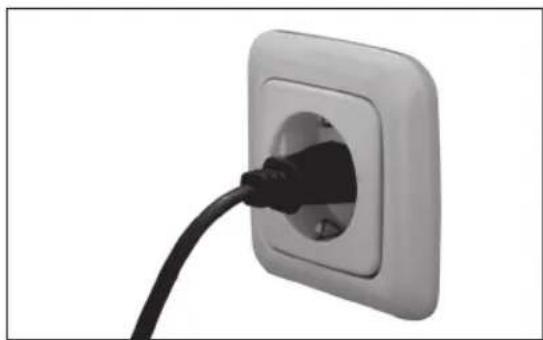

电源

插上电器。

运行

调试运行

将设备背面的拨动开关置于开启位置。在显示器上将出现一个时钟。请点击遥控器上的红色待机按钮。

待机

点击遥控器上的红色待机按钮，本设备将返回待机模式。如果再次操作待机按钮，本设备将切换至正常工作模式，LED显示器将显示当前输入源和音量设置。此外还可以选择使用操作面板上的待机按钮，切换至待机模式。

输入端

通过本设备的操作面板上的输入按钮可以对相应选项进行导航。

遥控器上的iPod按钮或AUX按钮可以选择使用。

音量

操作操作面板上的音量 + / - 按钮或遥控器上的音量 + / - 按钮可以对主机音量进行设置。

升高音量时请点击音量+，降低音量时请点击音量一。

在LED显示器上将相应显示出音量水平。最大音量为40dB，最小音量为0dB。

高音

点击遥控器上的高音 + / - 按钮可以对高音进行设置。

设置范围为 ± 14dB

低音

点击遥控器上低音 + / - 按钮可以对低音喇叭的低音进行设置。设置范围为 ± 14dB

复位

本设备将恢复至出厂设置。

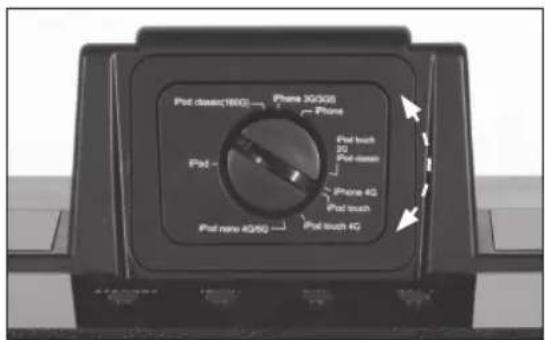

连接 iPod/iPhone/iPad

请打开相应的 iPod 选择开关。设置后插入 iPod/iPhone/iPad。

通过操作遥控器上的iPod按钮可以选择iPod模式。

通过遥控器的iPod功能键可以操作iPod。这些按钮在iPod上具有相同的功能，例如点播轮。详细内容请参阅iPod 操作说明书。

技术参数

额定电压： 230 - 240V^ / 50 / 60Hz

功率消耗：30W

THD: ≤1%

频率特性： 80Hz - 20KHz± 3dB

输入端灵敏度： 360mV

尺寸 400 mm (B) × 133 mm (T) × 125 mm (H)

重量： 3.2kg

工作/环境

温度： -10^ 至 +40C

设计用途

该电器供音频娱乐使用。只能根据这些说明使用。不当使用危险，索赔无效。请遵守安全使用说明。

iPod / iPhone / iPad

"Made for iPod”（专为iPod制造）,"Made for iPhone”（专为iPhone制造）和“Made for iPad”（专为iPad制造）表示，该电子扩展设备专用于连接iPod、iPhone和iPad设备研发，并遵守苹果公司的性能标准。苹果公司不对本产品的使用及其安全和管理标准的一致性负责。请您注意，使用本设备连接iPod、iPhone或iPad可能影响无线性能。

iPod、iPhone和iPad为苹果公司在美国和其他国家的注册商标。

报废处理

“打叉的垃圾箱”标识表示，废旧电子和电气设备需要进行分别处理（WEEE）。由于电子和电气设备可能含有危险材料和环境污染材料。因此本设备不能采用未分类的家庭垃圾进行报废处理。请由指定废旧电子和电气设备收集站进行报废处理。以此实现资源和环境保护。其他更多信息请您与经销商或当地政府部门联系。

使用规定

本设备设计用于接收和回放音频及视频信号。本设备仅用于本说明书规定用途。错误使用存在严重危险，并导致所有质保权力丧失。请您遵守相关安全提示。

PEAQ

Imtron GmbH

Wankelstrasse 5

D-85046 Ingolstadt
