用户手册 PPA100BTB PEAQ

在等边三角形里带有箭头的闪光灯用于警告用户在该电器内存在非绝

缘的“危险电压”，大小足以对人员造成触电危险。

在等边三角形里的惊叹号用于警告用户随该电器提供的操作与维护指

出于安全考虑，这类II电器配备双倍或加强绝缘，如符号所示
- 将设备接上插座以前，请确保该设备上标注的电压与您当地电压相符。
- 电源插座用作断电设备；断电的设备仍然可以操作。
- 如果电源线受损，必须由制造商或服务机构或类似的专业人员更换，避免产生危险。
警告：为减少火灾和触电的危险，不可将该电器暴露在雨水和潮湿之下。该设备不能被滴下或喷溅任何液体，装入液体的任何物体如花瓶不能放在设备上。
- 经常检查电源线、电器或转接线是否存在缺陷。如果发现缺陷，不要使用电器。立即拔出插头。
-插电源线，如果必要时，转接线应注意防止被扯拉或绊跌。不允许电源线挂在容易碰触的地方。
- 不可堵塞、弯曲或在锐边上扯拉电源线。
-避免电线被行走或挤压，尤其在插头、电源插座以及电器出口的位置上。
- 决不能拉住电源线或用湿手拔出插头。
- 使用中发生故障，在雷雨天气期间，在清洗之前或较长时间不使用电器时，拔出电源插头。

由于静电放电，该电器或许不能发挥正常的功能或者对任何控制没有反应关闭开关，切断电器；几秒种后重新连接。
- 请专业人员维修。不可试图自己修理该设备。电器在任何方面受损均需修理，如电源线或插头受损，液体溢出，物品落入电器，外壳受损，电器被暴露在雨水或潮湿之下，不能正常操作或者坠落。
- 该产品的任何服务或修理完成时，请求服务的技术人员进行安全检查，以确认产品处于正常的操作状态下。
- 用除了制造商推荐或随该电器出售的附件以外，不可使用其它附件。根据该手册安装。
- 安装该电器时，预留足够的通风空间。
不可安装在书柜、橱柜等地方。
- 不可用物体，如报纸、桌布、窗帘等遮盖通风口，妨碍通风。不可插入任何物体。
- 不可将裸露的火源，如蜡烛灯放在该电器上。
- 电器上不可放任何电子设备或玩具。这些物品可能从顶部坠落，造成产品受损和/或人员伤害。
-不可安装在任何热源附近，如发光体，发热器，炉子或其它能够产生热量的电器（包括放大器）。
- 不可在前面或顶部使用过多的力，因为这可能最终打翻该电器。
- 接通电源时，不可移位或搬动该电器。
- 不可使用任何锋利或坚硬的物体接触、推动或摩擦该表面。
- 不可将电器从冷处移动到热处，反之也然。冷凝可能损害电器和电子元件。
- 带有耳机插座的电器：危险！耳机或双耳式耳机过多的声音压力可以损害听力。如果您听音乐时间长，您的听力可能受损害。设置到中等音量。
- 对于USB功能的电器：万一发生故障，从电器上断开USB设备，重置电器。
- 对于USB功能的电器：如果USB数据储存媒介由于静电放电和瞬时电涌造成故障，应从电器上拔出该设备。

• 对于使用电池的电器 / 附件：
  警告！如果电池没有正确放置，存在爆炸危险。只能用相同或相等型号替换观察正确的极性。
• 电池（电波盒或安装的电池）不可暴露在过热下，如阳光和火，等等。避免机械震动。保持电池干净和干燥。避免儿童触及。
• 不可拆开、打开、分解或短路电池。不可新旧电池混用。
• 正确处理。处理电池时注意环境因素。不可在家用废品中处理电池。
• 参见在电池或包装上的安全及其它说明。

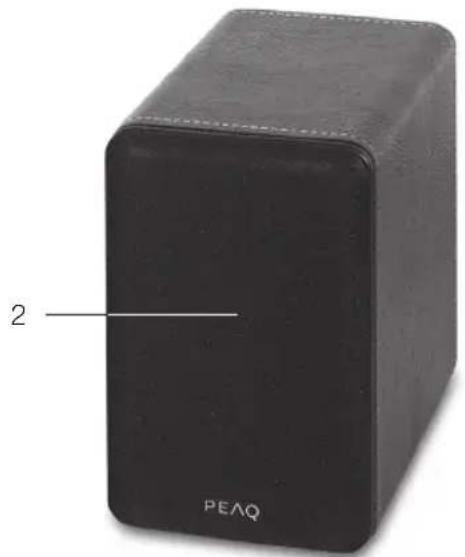

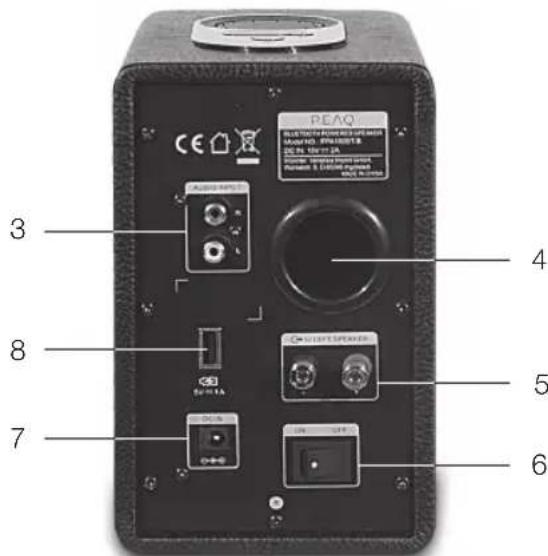

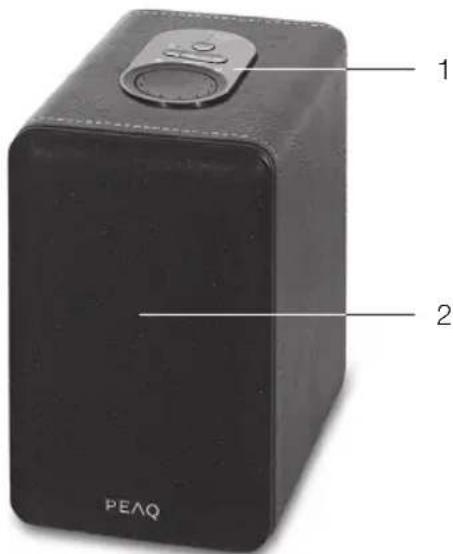

主设备

左喇叭

右喇叭

5 终端接线柱
6 电源开关
7 DC电源插座
8 USB充电座

附件

1节3.5mm 立体声 - 2 RCA电线

1根内连接喇叭电线

1只电源适配器

1本用户手册

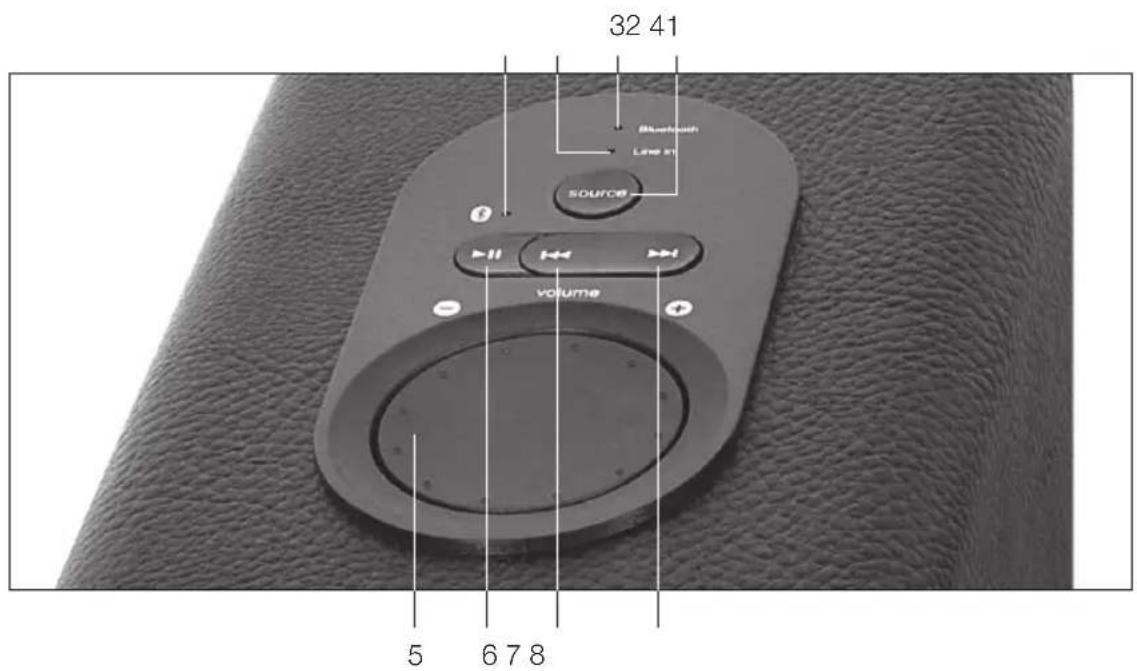

上面板

1 蓝牙同步LED
2 线路输入LED
3 蓝牙LED
4 来源选择器

5 主音量
6播放/暂停
7 快退
8 快进

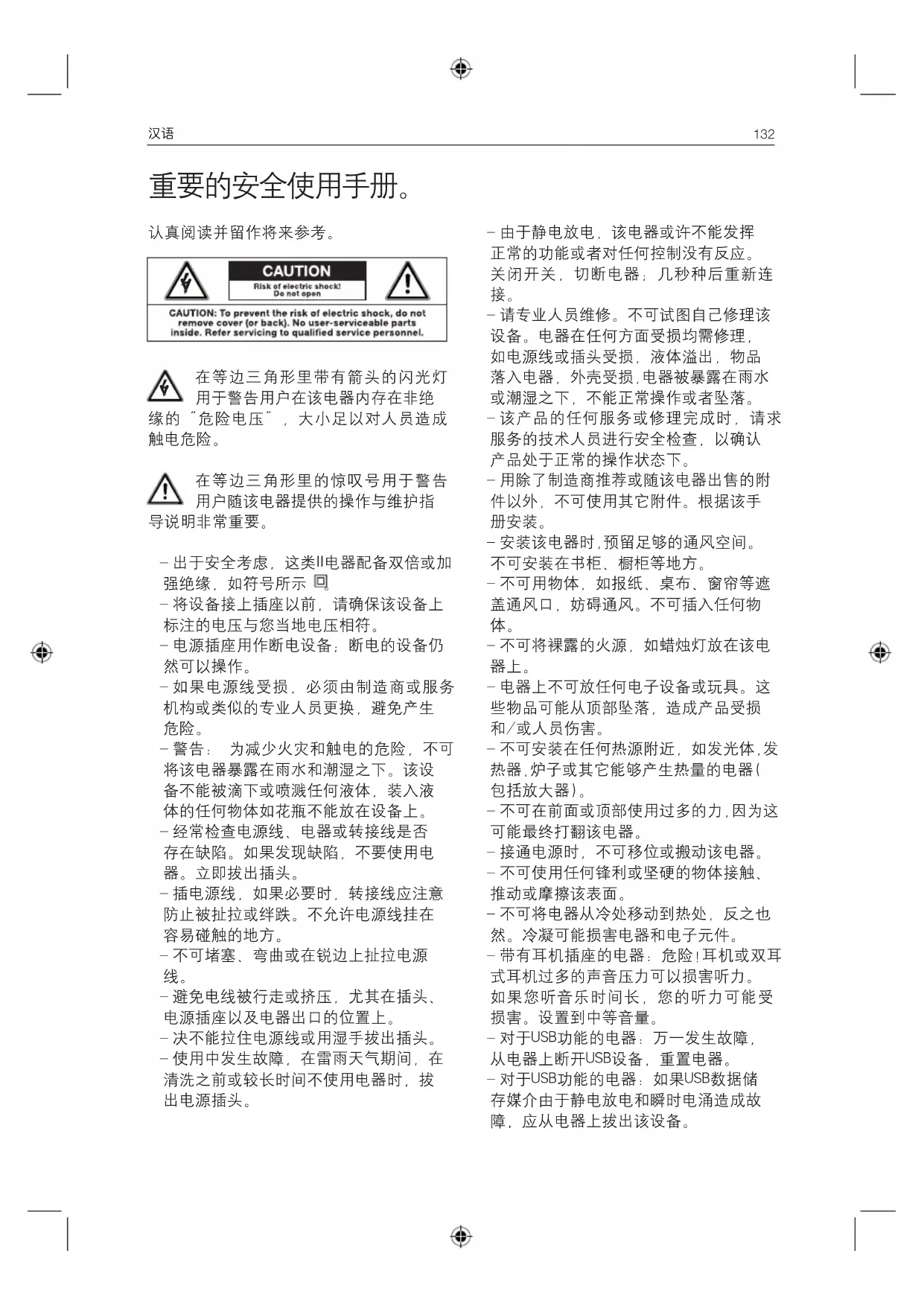

安全备注

重要的安全使用手册。认真阅读并留作将来参考。

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING: SHOCK HAZARD-DO NOT OPEN AVIS: RISQUE DE CHOC ELECTRIQUE-NE PAS OUVRIR

在等边三角形里带有箭头的闪光灯用于警告用户在该电器内存在非绝缘的“危险电压”，大小足和动物造成触电危险。

以对人员和动物造成触电危险。

在等边三角形里的惊叹号用于警告用户随该电器提供的操作与维护指导说明非常重要。

为减少火灾和触电的危险，不可将该电器暴露在雨水和潮湿之下。电器不能暴露在滴下物或喷溅物之下。不可将任何盛装液体的物体，如花瓶放在该电器上。

连接

喇叭

连接金色的喇叭电缆至红色的终端，银色的喇叭电缆至黑色的终端。

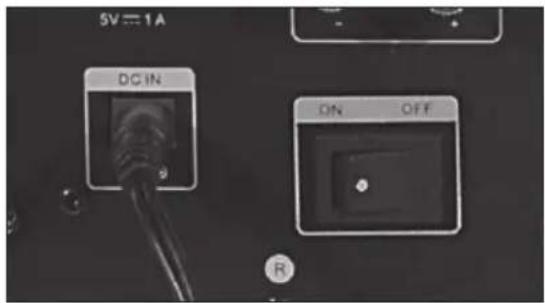

电源

连接包括的电源适配器至右喇叭的DC电源插座。

播放电源适配器。
设备背面的拨动开关设置至ON的位置。

来源

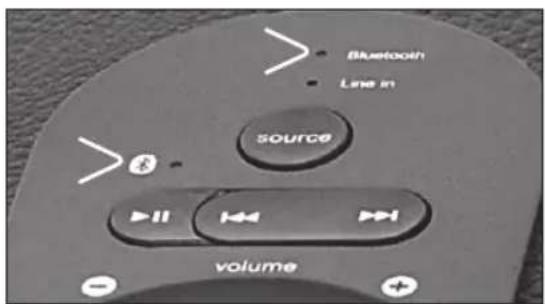

蓝牙来源

1. 蓝牙LED显示蓝色, 10秒钟后启动配对顺序, 蓝牙同步LED在红色和蓝色之间快速闪烁。蓝牙模式为缺省来源选择。10秒钟后开始配对顺序。系统将在最初10秒钟之内检测以前的配对设备。

与蓝牙音乐设备配对（如果电器记得您的音乐设备则跳过这步）

IPHONE, IPAD或IPOD

从您的设备进入设置页（ SETTINGS）>选择GENERAL > 激活BLUETOOTH > 选择PPA100BT。

ANDROID PHONE

从您Android Phone去设置页（SET-TINGS）> 选择WIRELESS & NET-WORKS > 激活 BLUETOOTH > 选择PPA100BT。

其它

从您的设备上阅读指导手册（如受提示，则输入配对代码“0000”）。

说明：配对成功，每隔5-6秒钟蓝牙LED闪烁一次。

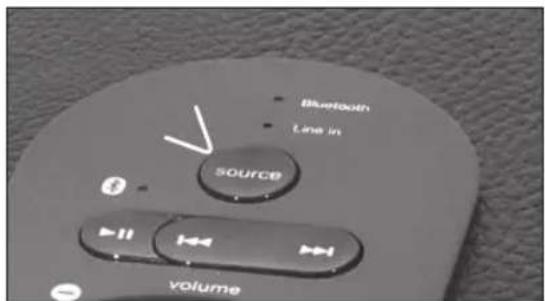

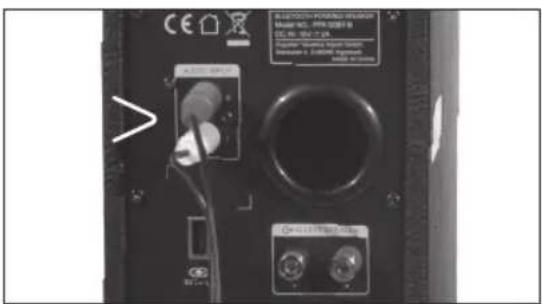

有线来源

连接回放设备及包括的电缆附件（红，白）至RCA输入界面。它们位于右喇叭的后板面。

按SOURCE按钮，Line IN LED点亮。系统现在可以通过媒体播放器上的有线连接接收音频。

操作

更改蓝牙的回放设备

只需在第一台回放设备里关闭蓝牙信号。在上面板按下回放按钮数秒钟可以断开前面的蓝牙设备。系统将重启配对次序。按下并握住PLAY/PAUSE按钮3秒钟。Bluetooth Sync LED迅速在红色与蓝色之间闪烁。

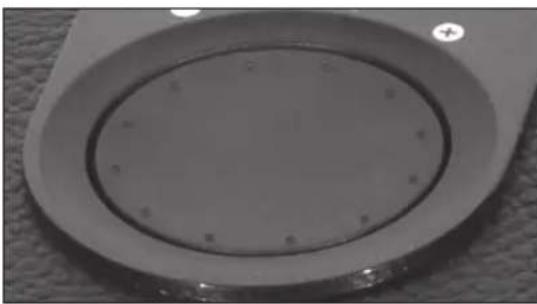

音量刻度盘

可以在您转动时被旋转，减少或增加音量的档位，同时蓝色LED闪烁。一旦档位达到范围界限，蓝色LED将暂停。

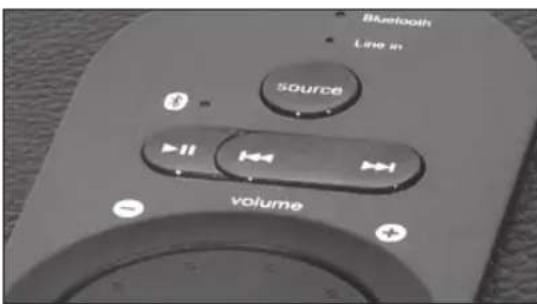

控制按钮

在上面板上您可以在蓝牙设备上控制音乐回放。PLAY/PAUSE按钮可以在回放设备上启动回放或停止。快进按钮将跳到下一曲，快倒跳到前一曲。

这些遥控功能在蓝牙设备上工作，只支持AVRCP数据。与iOS4.1或更新版本，Android1.5或更新版本以及WindowsMobile5.0或更新的系统兼容

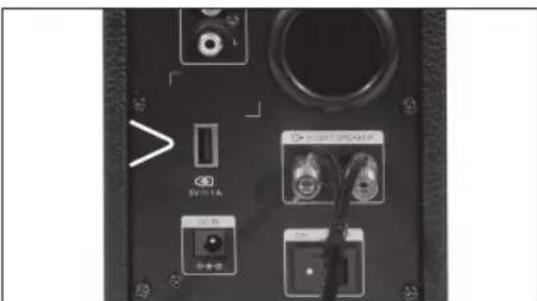

USB充电器端口

通过USB类型的A界面充电媒体播放器/电话。有关充电的方法，请参考您的媒体播放器说明手册。

规格

功放
输出电力36瓦RMS
电力分布:18瓦x2
总谐波失真:	<0.5% 1 W 1 kHz
频率响应:30Hz - 20 kHz
信号/躁音比率:>75 dB
分离:>45 dB
喇叭\
高音扩音器的驱动器类型:	1” x 2
高音扩音器的额定电力:	10瓦x2
低音驱动器的类型:3.5”
低音额定的类型20瓦x2
界面
输出:终端连接柱
输入:10瓦x2
低音驱动器的类型:2RCA
低音额定的类型20瓦x2
Bluetooth Wireless Technology 2.1+EDR (Enhanced Data Rate), A2DP和AVRCP数据
电源
电源:系统:DC 18 V 2A	电源适配器:AC 100 V - 240 V ~ 47/63 Hz1A
USB等级:5V, 1A
不支持USB延线。
不适合充电IPads。
操作/湿温:低于45°C

经常提出的问题(FAQ)

	解决方案
没有声音	- 检查音频来源是否工作正常- 检查音频和喇叭电线是否连接正常- 检查Bluetooth数据是否受支持，连接成功
一只或多只喇叭没有声音	- 检查喇叭电缆是否连接正确，确保来源连接成功。
旋转音量旋钮时可听到静音	- 先关闭回放来源，然后旋转喇叭音量旋钮数次。再次回放并查看。由于灰尘造成的静电噪音，所以，只要转动音量就便可轻易消除。
支持哪些产品?	- 支持蓝牙音频数据的任何回放设备，通过3.5mm的立体声输模拟连接PC、笔记簿，CD/DVD播放器，以及具有3.5mm立体声输插座的媒体播放器。
声音被扭曲。	- 检查来源文件是否受破坏，比特率高于192歌曲的性能更佳，试着播放不同的歌曲并试验。
喇叭系统安放在哪里?	- 需要防磁性，所以可以放在任何LCD TV监视器的附近，不被扭曲。最好放在听众的左右位置上，空间均匀以取得立体效果。也可放在AC电源附近方便操作。

如果仍有问题，请联系分售商或咨询专业人员。

设计用途

该电器供音频娱乐使用。只能根据这些说明使用。不当使用是危险的，并且会使任何的质量担保失效。请遵守安全使用说明。不能在户外使用。

蓝牙

蓝牙标志和标识Bluetooth SIG，Inc拥有的注册商标，PEAQ使用这些商标都获得许可。其它的商标和商标名称属于各自的主人所有。

处理

打叉的有轮垃圾箱标识要求单独收集电子电器废弃设备（WEEE）。电子和电器设备可能含有危险与有害物质。不能作为未分类的城市废品处理该电器。送回到指定回收WEEE的回收点。这样做您将帮助保存资源和保护环境。更多信息请联系您的零售商或当地的机构。

PEAQ

Imtron GmbH

Winkelstrasse 5

D-85046 Ingolstadt

PPA100BT-BW.03.12
