BEDIENUNGSANLEITUNG PPA100BTB PEAQ

Rückenstärke bitte anpassen!

UND FÜR SPÄTEREN GEBRAUCH AUF- BEWAHREN.

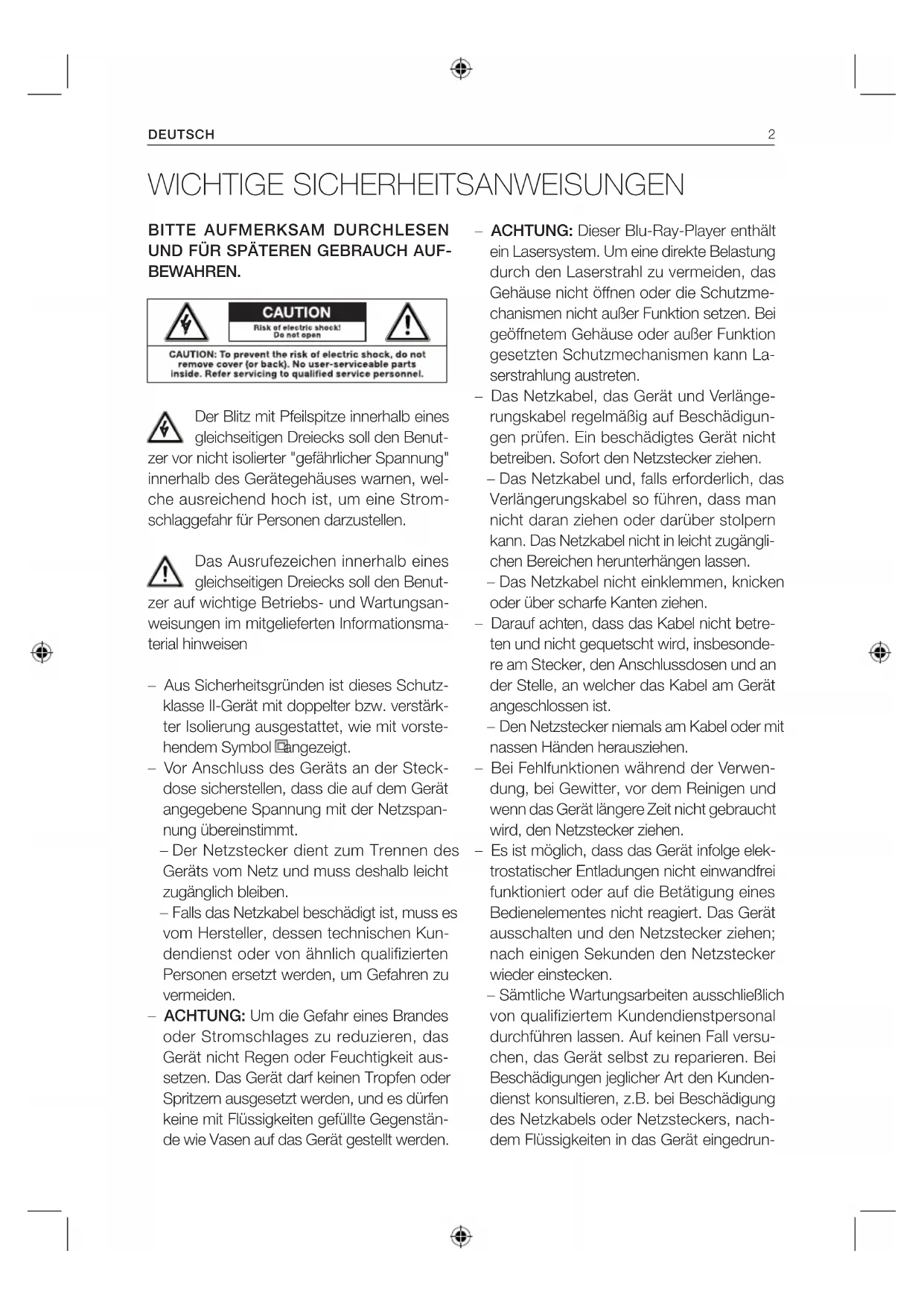

Der Blitz mit Pfeilspitze innerhalb eines gleichseitigen Dreiecks soll den Benut- zer vor nicht isolierter "gefährlicher Spannung" innerhalb des Gerätegehäuses warnen, wel- che ausreichend hoch ist, um eine Strom- schlaggefahr für Personen darzustellen. Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Benut- zer auf wichtige Betriebs- und Wartungsan- weisungen im mitgelieferten Informationsma- terial hinweisen – Aus Sicherheitsgründen ist dieses Schutz- klasse II-Gerät mit doppelter bzw. verstärk- ter Isolierung ausgestattet, wie mit vorste- hendem Symbol angezeigt. – Vor Anschluss des Geräts an der Steck- dose sicherstellen, dass die auf dem Gerät angegebene Spannung mit der Netzspan- nung übereinstimmt. – Der Netzstecker dient zum Trennen des Geräts vom Netz und muss deshalb leicht zugänglich bleiben. – Falls das Netzkabel beschädigt ist, muss es vom Hersteller, dessen technischen Kun- dendienst oder von ähnlich qualifizierten Personen ersetzt werden, um Gefahren zu vermeiden. – ACHTUNG: Um die Gefahr eines Brandes oder Stromschlages zu reduzieren, das Gerät nicht Regen oder Feuchtigkeit aus- setzen. Das Gerät darf keinen Tropfen oder Spritzern ausgesetzt werden, und es dürfen keine mit Flüssigkeiten gefüllte Gegenstän- de wie Vasen auf das Gerät gestellt werden. WICHTIGE SICHERHEITSANWEISUNGEN – ACHTUNG: Dieser Blu-Ray-Player enthält ein Lasersystem. Um eine direkte Belastung durch den Laserstrahl zu vermeiden, das Gehäuse nicht önen oder die Schutzme- chanismen nicht außer Funktion setzen. Bei geönetem Gehäuse oder außer Funktion gesetzten Schutzmechanismen kann La- serstrahlung austreten. – Das Netzkabel, das Gerät und Verlänge- rungskabel regelmäßig auf Beschädigun- gen prüfen. Ein beschädigtes Gerät nicht betreiben. Sofort den Netzstecker ziehen. – Das Netzkabel und, falls erforderlich, das Verlängerungskabel so führen, dass man nicht daran ziehen oder darüber stolpern kann. Das Netzkabel nicht in leicht zugängli- chen Bereichen herunterhängen lassen. – Das Netzkabel nicht einklemmen, knicken oder über scharfe Kanten ziehen. – Darauf achten, dass das Kabel nicht betre- ten und nicht gequetscht wird, insbesonde- re am Stecker, den Anschlussdosen und an der Stelle, an welcher das Kabel am Gerät angeschlossen ist. – Den Netzstecker niemals am Kabel oder mit nassen Händen herausziehen. – Bei Fehlfunktionen während der Verwen- dung, bei Gewitter, vor dem Reinigen und wenn das Gerät längere Zeit nicht gebraucht wird, den Netzstecker ziehen. – Es ist möglich, dass das Gerät infolge elek- trostatischer Entladungen nicht einwandfrei funktioniert oder auf die Betätigung eines Bedienelementes nicht reagiert. Das Gerät ausschalten und den Netzstecker ziehen; nach einigen Sekunden den Netzstecker wieder einstecken. – Sämtliche Wartungsarbeiten ausschließlich von qualifiziertem Kundendienstpersonal durchführen lassen. Auf keinen Fall versu- chen, das Gerät selbst zu reparieren. Bei Beschädigungen jeglicher Art den Kunden- dienst konsultieren, z.B. bei Beschädigung des Netzkabels oder Netzsteckers, nach- dem Flüssigkeiten in das Gerät eingedrun-DEUTSCH

gen oder Gegenstände hineingefallen sind, das Gehäuse beschädigt ist, das Gerät Re- gen oder Feuchtigkeit ausgesetzt war, nicht ordnungsgemäß funktioniert oder fallen ge- lassen wurde. – Nach Abschluss jeglicher Wartungs- oder Reparaturarbeiten an diesem Produkt den Servicetechniker bitten, Sicherheitskontrol- len auszuführen, um festzustellen, ob dass das Produkt in einwandfreiem Betriebszu- stand ist. – Ausschließlich vom Hersteller empfohlenes oder im Lieferumfang befindliches Zubehör verwenden. Entsprechend den Angaben in dieser Gebrauchsanw eisung montieren. – Beim Aufstellen des Gerätes ausreichend Platz für Luftzirkulation freilassen. Nicht in Bücherregalen, Einbauschränken o. ä. auf- stellen. – Die Luftzirkulation nicht durch Abdecken der Lüftungsönungen mit Gegenständen wie Zeitungen, Tischtüchern, Vorhängen, usw. behindern. Keine Gegenstände in das Gerät einstecken. – Keine oenen Flammen wie z. B. brennen- de Kerzen auf das Gerät stellen. – Keine elektronischen Geräte oder Spielzeug auf das Gerät stellen. Solche Gegenstände können herunterfallen und Sach- und/oder Personenschäden verursachen. – Nicht in der Nähe von Wärmequellen wie z.B. Heizkörpern, Heizregistern, Öfen oder anderen wärmeerzeugenden Geräten (ein- schließlich Verstärker) aufstellen. – Keine übermäßige Kraft auf die Front oder Oberseite des Gerätes ausüben, da da- durch das Gerät umstürzen kann. – Das Gerät nicht verschieben oder bewe- gen, während es eingeschaltet ist. – Die Oberfläche des Gerätes nicht mit schar- fen oder harten Gegenständen berühren, andrücken oder reiben. – Das Gerät nicht von kalten in warme Umge- bungen und umgekehrt bringen. Konden- sation kann zur Beschädigung des Gerätes und elektrischer Bauteile führen. – Für Geräte mit Kopfhöreranschluss: GEFAHR! Übermäßiger Schalldruck von Ohr- und Kopfhörern kann zu Gehörschädi- gungen führen. Wenn Sie über längere Zeit laute Musik hören, kann Ihr Hörvermögen beeinträchtigt werden. Eine angemessene Lautstärke einstellen. – Für Geräte mit USB-Funktion: Bei Funkti- onsstörungen zum Rückstellen des Gerätes die USB-Einheit vom Gerät entfernen. – Für Geräte mit USB-Funktion: Falls ein USB-Speichermedium in Folge von elekt- rostatischen Entladungen und kurzzeitigen Überspannungen nicht funktioniert, das Speichermedium vom Gerät entfernen. – Für Geräte / Zubehör mit Batteriebetrieb: – ACHTUNG! Explosionsgefahr bei nicht ord- nungsgemäßem Austausch der Batterien. Nur durch Batterien des gleichen Typs er- setzen. Auf richtige Polarität achten. – Batterien (Batteriepackung oder eingelegte Batterien) keiner übermäßigen Hitze durch Sonneneinstrahlung, Feuer o.ä. aussetzen. Vor mechanischen Erschütterungen schüt- zen. Trocken und sauber halten. Von Kin- dern fernhalten. – Batterien nicht önen, auseinandernehmen, aufschneiden oder kurzschließen. Alte und neue Batterien nicht zusammen verwen- den. – Fachgerecht entsorgen. Bei der Entsorgung von Batterien Umweltaspekte beachten. Nicht mit dem Haushaltsmüll entsorgen. – Die Sicherheits- und andere Hinweise auf der Batterie oder deren Verpackung beach- ten.DEUTSCH

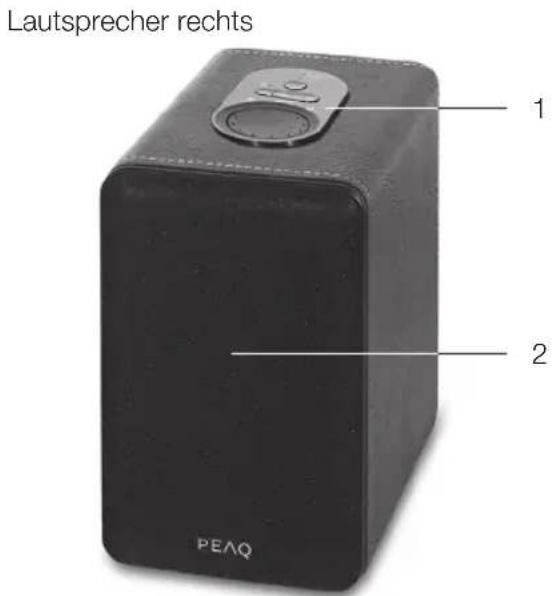

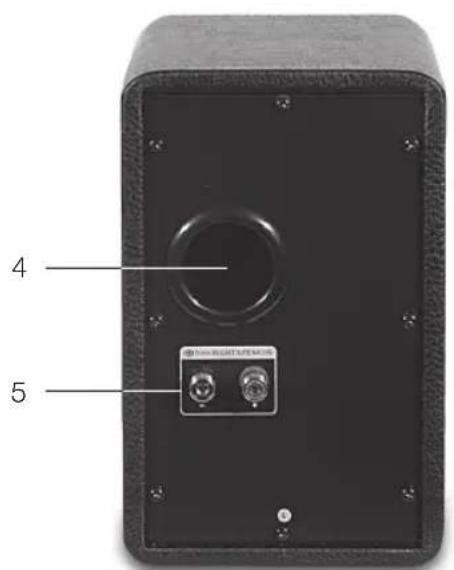

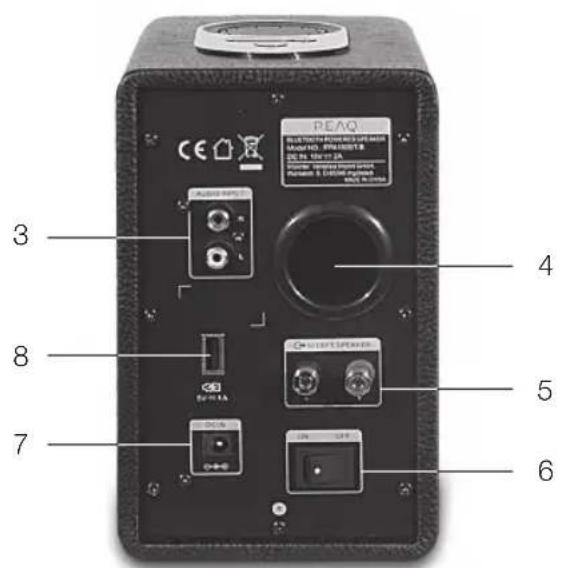

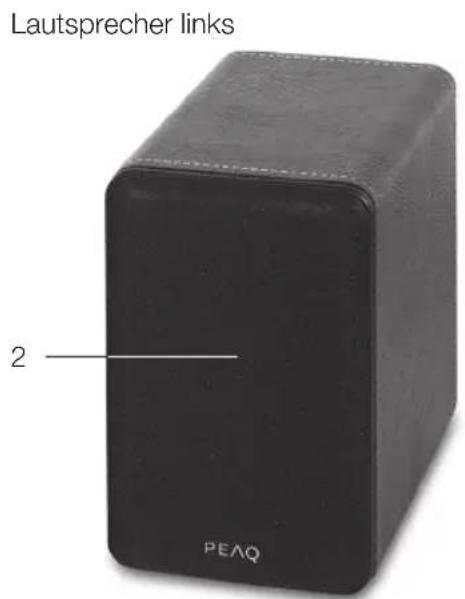

Haupteinheit 1 Bedienfeld 2 Lautsprechergitter 3 Audio-Eingang 4 Bassreflextunnel Lautsprecher links 5 Verbindungsklemmen 6 Ein-/Ausschalter 7 DC-Netzanschluss 8 USB-Ladeanschluss

Lautsprecher rechtsDEUTSCH

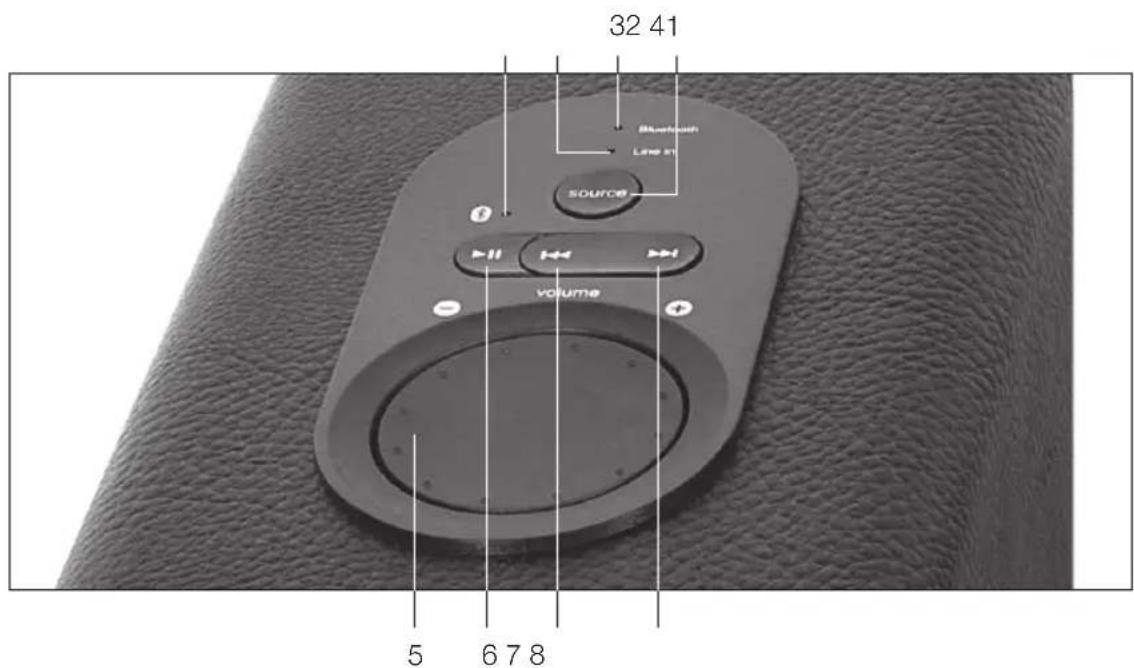

1 Bluetooth Sync LED 2 Eingangs-LED 3 Bluetooth-LED 4 Eingangsquellen-Wahlschalter Bedienfeld Zubehör 1x 3,5-mm-Stereo-2-RCA-Kabel 1x Lautsprecherkabel 5 Master-Lautstärke 6 Wiedergabe/Pause 7 Zurückspulen 8 Vorspulen 1x Netzteil 1x Gebrauchsanweisung

Sicherheitsanmerkung Anschlüsse LAUTSPRECHER Das goldfarbene Lautsprecherkabel an den ROTEN Anschluss, und das silberfarbene Lautsprecherkabel an den SCHWARZEN Anschluss anschließen. STROMVERSORGUNG Das mitgelieferte Netzteil an den DC-Netz- anschluss am rechten Lautsprecher an- schließen. Das Netzteil an eine Steckdose anschlie- ßen. Den Schalter auf der Geräterückseite auf ON stellen. Wichtige Sicherheitsanweisungen. Bitte auf- merksam durchlesen und für späteren Ge- brauch aufbewahren. Der Blitz mit Pfeilspitze innerhalb eines gleichseitigen Dreiecks soll den Benutzer vor nicht isolierter "gefährlicher Spannung" innerhalb des Ge- rätegehäuses warnen, welche ausreichend hoch ist, um eine Stromschlaggefahr für Personen und Tiere darzustellen. Das Ausrufezeichen innerhalb ei- nes gleichseitigen Dreiecks soll den Benutzer auf wichtige Be- triebs- und Wartungsanweisungen im mit- gelieferten Informationsmaterial hinweisen. Um die Gefahr eines Brandes oder Strom- schlages zu reduzieren, das Gerät nicht Regen oder Feuchtigkeit aussetzen. Das Gerät keinen Spritzern oder Feuchtigkeit aussetzen. Keine mit Flüssigkeiten gefüllte Gegenstände wie beispielsweise Vasen auf das Gerät stellen.DEUTSCH

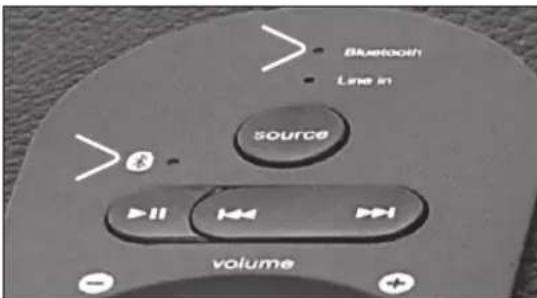

1. Die Bluetooth-LED leuchtet blau, und

die Paarungssequenz beginnt nach 10 Sekunden, wobei die Bluetooth-Sync-LED schnell im Wechsel zwischen rot und blau blinkt. Der Bluetooth-Modus ist die Stand- ard-Eingangsquelle. Die Paarungssequ- enz beginnt nach 10 Sekunden. Das Sys- tem erkennt zuvor gepaarte Geräte inner- halb der ersten 10 Sekunden. Mit Bluetooth-Musikgeräten paaren (diesen Schritt überspringen, wenn das Gerät Ihr Musikgerät bereits erkannt hat)

IPHONE, IPAD ODER IPOD

Die Einstellungsseite des Gerätes aufrufen (EINSTELLUNGEN) > ALLGEMEIN auswäh- len > BLUETOOTH aktivieren > PPA100BT auswählen. ANDROID PHONE Die Einstellungsseite des Android Phone aufrufen (EINSTELLUNGEN) > BLUE- TOOTH aktivieren > PPA100BT auswäh- len. Anschlussquellen ANDERE Die Betriebsanleitung des jeweiligen Gerätes durchlesen (bei Auorderung den Paarungscode "0000" eingeben). HINWEIS: Nach erfolgreicher Paarung blinkt die Bluetooth-LED alle 5 bis 6 Sekunden einmal.

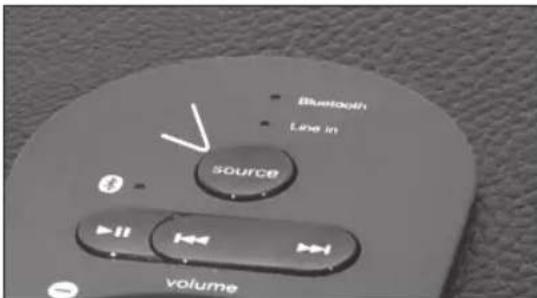

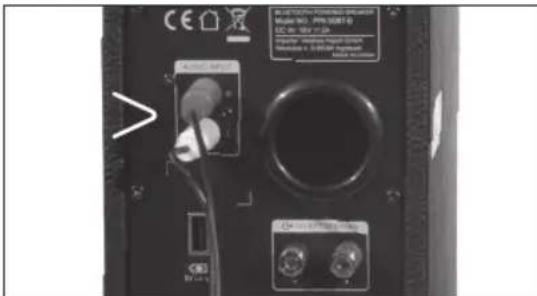

QUELLEN MIT KABELANSCHLUSS

Das Wiedergabegerät mit dem im Liefer- umfang befindlichen Kabel (rot, weiß) an die RCA-Eingänge anschließen. Diese befinden sich an der Rückblende des rechten Laut- sprechers. Auf die SOURCE-Taste drücken; die Ein- gangs-LED leuchtet auf. Das System ist nun bereit zum Empfang von Audiosignalen des Wiedergabegerätes über die Kabelverbind- ung.DEUTSCH

BEDIENELEMENTE Auf dem Bedienfeld kann die Musikwied- ergabe auf dem Bluetooth-Gerät gesteuert werden. Mit der PLAY/PAUSE-Taste die Wie- dergabe am Wiedergabegerät starten oder anhalten. Mit der Taste zum Vorspulen zum nächsten Titel, mit der Taste zum Zurück- spulen zum vorherigen Titel springen. Die Fernbedienungsfunktionen funktionieren nur mit Bluetooth-Geräten mit AVRCP-Profil- Unterstützung. Kompatibel mit iOS 4.1 oder höher, Android 1.5 oder höher, und Win- dows Mobile 5.0 oder höheren Systemen. USB-LADEANSCHLUSS Wiedergabegeräte/Handys können über die USB-A-Schnittstelle aufgeladen werden. Zur Auswahl der Lademethode die Ge- brauchsanleitung des Wiedergabegerätes beachten. Bedienung

WECHSEL DES BLUETOOTH-WIEDER-

GABEGERÄTES Einfach das Bluetooth-Signal des ersten Wiedergabegerätes ausstellen. Zum Tren- nen des bisherigen Bluetooth-Gerätes die Wiedergabetaste einige Sekunden ge- drückt halten. Das System startet erneut die Paarungssequenz. Die PLAY/PAUSE-Taste 3 Sekunden gedrückt halten. Die Bluetooth- Sync-LED blinkt schnell im Wechsel zwischen rot und blau. LAUTSTÄRKEREGLER Kann zum Erhöhen oder Reduzieren der Lautstärke gedreht werden; beim Drehen blinkt die blaue LED. Beim Erreichen einer der Grenzwerte erlischt die blaue LED.DEUTSCH

Technische Daten Verstärker Ausgangsleistung 36 Watt RMS Leistungsverteilung: 18 Watt x2 Harmonische Verzerrung: < 0,5 % 1 W 1 kHz Frequenzgang: 30Hz - 20 kHz Signal-Rauschabstand: > 75 dB Trennung: > 45 dB Lautsprecher Hochtontreiber-Typ: 1“ x 2 Hochtöner-Nennleistung: 10 Watt x2 Basstreiber-Typ: 3,5“ Bass-Nennleistung: 20 Watt x2 Schnittstellen Ausgänge: Verbindungsklemmen Eingänge: 10 Watt x2 Basstreiber-Typ: 2RCA Bass-Nennleistung: 20 Watt x2 Bluetooth®Wireless-Technologie 2.1+EDR (Enhanced Data Rate), A2DP und AVRCP- Profile Leistung Stromversorgung: System: DC 18 V 2A Netzteil: AC 100 V - 240 V ~ 47/63 Hz 1A USB-Daten: 5V, 1A USB-Verlängerungskabel werden nicht unterstützt Nicht zum Aufladen von IPads geeignet. Betriebs-/Umge- bungstemperatur: unter 45°CDEUTSCH

Lösungen Kein Ton – Audioquelle auf Funktion kontrollieren – Audio- und Lautsprecherkabelverbindungen kontrollieren – Prüfen, ob das Bluetooth-Profil unterstützt wird und die Ver- bindung erfolgreich erstellt wurde Ein oder mehrere Laut- sprecher ohne Ton – Lautsprecherkabel auf richtigen Anschluss prüfen, und sicherstellen, dass die Eingangsquelle erfolgreich ange- schlossen wurde. Beim Drehen des Laut- stärkereglers ertönt ein statischer Klang – Zuerst das Wiedergabegerät ausschalten, danach den Lautstärkeregler mehrmals drehen. Die Wiedergabe erneut starten und beobachten. Der statische Klang ist staubbe- dingt; zum Entfernen des Staubes einfach den Lautstärke- regler drehen. Welche Produkte wer- den unterstützt? – Wiedergabegeräte mit Unterstützung von Bluetooth-Au- dioprofilen und analoger Verbindung zum PC, Notebook, CD/DVD-Player, Wiedergabegeräte mit 3,5-mm-Stereo- Ausgangbuchse. Verzerrter Klang – Sicherstellen, dass die Quelldatei nicht beschädigt ist, und dass für eine bessere Tonqualität die Bitrate über 192 liegt; versuchen, einen anderen Titel wiederzugeben. Wo sollte dieses Lautsprechersystem aufgestellt werden? – Aufgrund der magnetischen Abschirmung kann es in der Nähe eines LCD-TV-Gerätes aufgestellt werden, ohne dass es zu Verzerrungen kommt. Das System vorzugsweise links und rechts vom Hörer bei gleichem Abstand zwecks Ste- reoeekt aufstellen. Außerdem sollte für den Betrieb eine AC-Steckdose in der Nähe sein. Wenn das Problem fortbesteht, wenden Sie sich bitte an Ihren Händler oder holen professionellen Rat ein. Häufig gestellte Fragen (FAQ)DEUTSCH

ENTSORGUNG Das Symbol "durchgestrichene Müll- tonne" erfordert die separate Entsor- gung von Eletro- und Elektronik-Alt- geräten (WEEE). Elektrische und elektroni- sche Geräte können gefährliche und um- weltgefährdende Stoffe enthalten. Dieses Gerät nicht im unsortierten Hausmüll entsor- gen. An einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte entsor- gen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden.

BESTIMMUNGSGEMÄSSE VERWEN-

DUNG Dieses Gerät ist zum Empfang und Wieder- gabe von Audio- und Videosignalen vor- gesehen. Das Gerät ausschließlich gemäß diesen Anweisungen verwenden. Unsach- gemäße Verwendung ist gefährlich und führt zum Verlust jeglicher Garantieansprüche. Beachten Sie die Sicherheitshinweise. Nicht im Freien verwenden. BLUETOOTH Die Bluetooth-Wortmarke und die Logos sind eingetragene Warenzeichen von Blu- etooth SIG, Inc. Jede Verwendung dieser Marken durch PEAQ erfolgt unter Lizenz. Andere Warenzeichen und Handelsnamen sind Eigentum ihrer jeweiligen Inhaber.ΕΛΛΗΝΙΚΆ
