MODE D'EMPLOI PPA500 PEAQ

L'éclair avec la tête fléchée dans un triangle équilatéral est un symbole des- tiné à prévenir l'utilisateur de la présence d'une « tension dangereuse » non isolée susante pour constituer un risque de choc électrique à l'intérieur de la carcasse de cet appareil. Le point d'exclamation à l'intérieur d'un triangle équilatéral est censé alerter l'utilisateur quant à l'existence d'importantes instructions de service et d'entretien dans la documentation jointe à cet appareil. – Pour des raisons de sécurité, cet appareil de classe II est doté d'une isolation double ou renforcée comme l'indique ce symbole

– Avant de brancher l'appareil à une prise électrique, assurez-vous que la tension indi- quée sur l'appareil correspond bien à votre prise secteur locale. – La prise MAINS (SECTEUR) sert de disposi- tif de coupure; l'appareil sera toujours prêt à être utilisé. – Si le cordon d'alimentation est endomma- gé, il doit être remplacé par le fabricant ou son technicien SAV ou toute personne de qualification similaire afin d'éviter tout dan- ger. – AVERTISSEMENT: afin de réduire tout risque d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ni à l'humidité. L'appareil ne doit pas être expo- sé aux projections ni aux gouttes de liquides et aucun objet rempli de liquide (vases) ne doit être posé sur l'appareil.

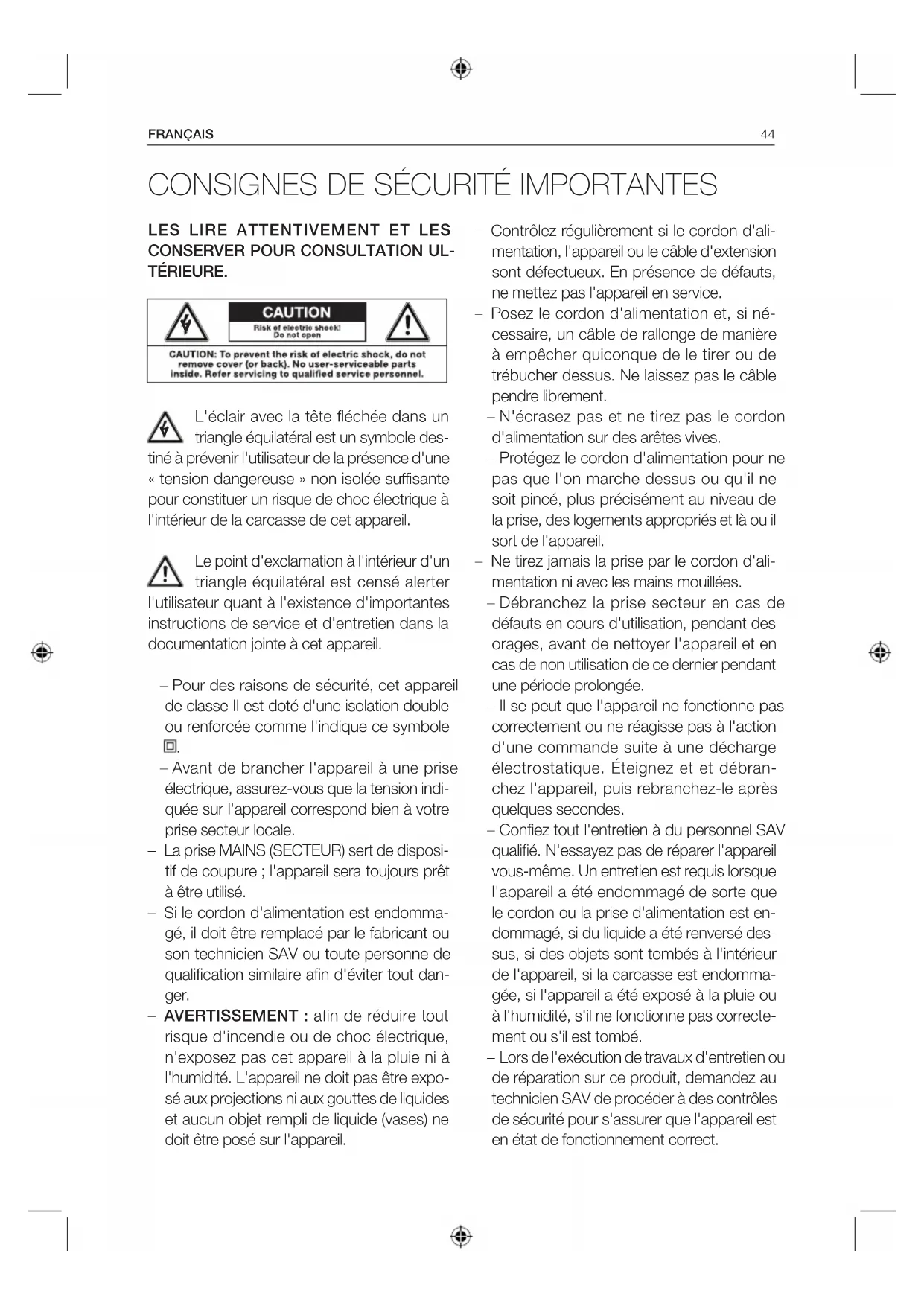

CONSIGNES DE SÉCURITÉ IMPORTANTES

– Contrôlez régulièrement si le cordon d'ali- mentation, l'appareil ou le câble d'extension sont défectueux. En présence de défauts, ne mettez pas l'appareil en service. – Posez le cordon d'alimentation et, si né- cessaire, un câble de rallonge de manière à empêcher quiconque de le tirer ou de trébucher dessus. Ne laissez pas le câble pendre librement. – N'écrasez pas et ne tirez pas le cordon d'alimentation sur des arêtes vives. – Protégez le cordon d'alimentation pour ne pas que l'on marche dessus ou qu'il ne soit pincé, plus précisément au niveau de la prise, des logements appropriés et là ou il sort de l'appareil. – Ne tirez jamais la prise par le cordon d'ali- mentation ni avec les mains mouillées. – Débranchez la prise secteur en cas de défauts en cours d'utilisation, pendant des orages, avant de nettoyer l'appareil et en cas de non utilisation de ce dernier pendant une période prolongée. – Il se peut que l'appareil ne fonctionne pas correctement ou ne réagisse pas à l'action d'une commande suite à une décharge électrostatique. Éteignez et et débran- chez l'appareil, puis rebranchez-le après quelques secondes. – Confiez tout l'entretien à du personnel SAV qualifié. N'essayez pas de réparer l'appareil vous-même. Un entretien est requis lorsque l'appareil a été endommagé de sorte que le cordon ou la prise d'alimentation est en- dommagé, si du liquide a été renversé des- sus, si des objets sont tombés à l'intérieur de l'appareil, si la carcasse est endomma- gée, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correcte- ment ou s'il est tombé. – Lors de l'exécution de travaux d'entretien ou de réparation sur ce produit, demandez au technicien SAV de procéder à des contrôles de sécurité pour s'assurer que l'appareil est en état de fonctionnement correct.FRANÇAIS

– N'utilisez pas de fixations ni d'accessoires autres que ceux recommandés par le fabri- cant ou vendus avec cet appareil. Installez- le conformément au présent manuel utili- sateur. – Lors de l'installation de l'appareil, prévoyez susamment de place pour la ventilation. Ne l'installez pas sur des bibliothèques, dans des armoires intégrées ou similaire. – La ventilation ne doit pas être entravée par des objets recouvrant les orifices de venti- lation tels que des journaux, des nappes, des rideaux, etc. N'y insérez pas le moindre objet. – Ne placez pas de sources de flammes nues, telles qu'une bougie allumée sur l'appareil. – Ne placez pas d'équipement ni de jouets électroniques sur l'appareil. >De tels objets pourraient tomber et risqueraient d'endom- mager le produit et/ou de provoquer des blessures corporelles. – N'installez pas l'appareil à proximité d'une source de chaleur, telle que des radiateurs, des grilles de chauage, des fours ou tout autre appareil (amplificateurs compris) dé- gageant de la chaleur – N'exercez pas de force excessive sur l'avant ou le haut de l'appareil au risque de le retourner. – Ne poussez pas ou ne déplacez pas l'appa- reil lorsqu'il est sous tension. – Ne touchez pas, ne poussez pas ou ne frottez pas la surface de l'appareil avec des objets pointus ou durs. – Ne déplacez pas l'appareil d'un endroit froid vers un endroit chaud et vice-versa. La condensation risque d'endommager l'appareil et les pièces électriques. – Pour les appareils avec prise jack pour casque audio: DANGER! Une pression acoustique excessive en provenance de casques audio peut provoquer des pertes de l'audition. Si vous écoutez de la musique trop fort pendant longtemps, votre audition risque d'en pâtir. Réglez sur un volume modéré. – Pour les appareils avec fonction USB: réi- nitialisez l'appareil en déconnectant le péri- phérique USB de l'appareil en cas de dys- fonctionnement. – Pour les appareils avec fonction USB: en cas de fonctionnement incorrect d'un pé- riphérique de stockage de données USB suite à une décharge électrostatique et à des surtensions momentanées, débran- chez le périphérique de l'appareil. – Pour les appareils/accessoires prévus pour être utilisés avec des piles: – ATTENTION! Danger d'explosion en cas de remplacement incorrect des piles. Ne les remplacez que par des piles identiques ou de type équivalent. Respectez la polarité. – Les piles (bloc-piles ou piles installées) ne doivent pas être exposées à une chaleur excessive telle que les rayons directs du so- leil, le feu ou similaire. Protégez-les de tout choc mécanique. Maintenez_les sèches et propres. Tenez-les hors de portée des enfants. – N'ouvrez pas, ne démontez pas, ne broyez pas ou ne court-circuitez pas les piles. Ne mélangez pas les piles usagées et neuves. – Éliminez les correctement. Tenez compte des aspects environnementaux en matière d'élimination des piles. Ne les jetez pas avec les déchets ménagers. – Consultez les consignes de sécurité et autres sur la pile ou son emballage.FRANÇAIS

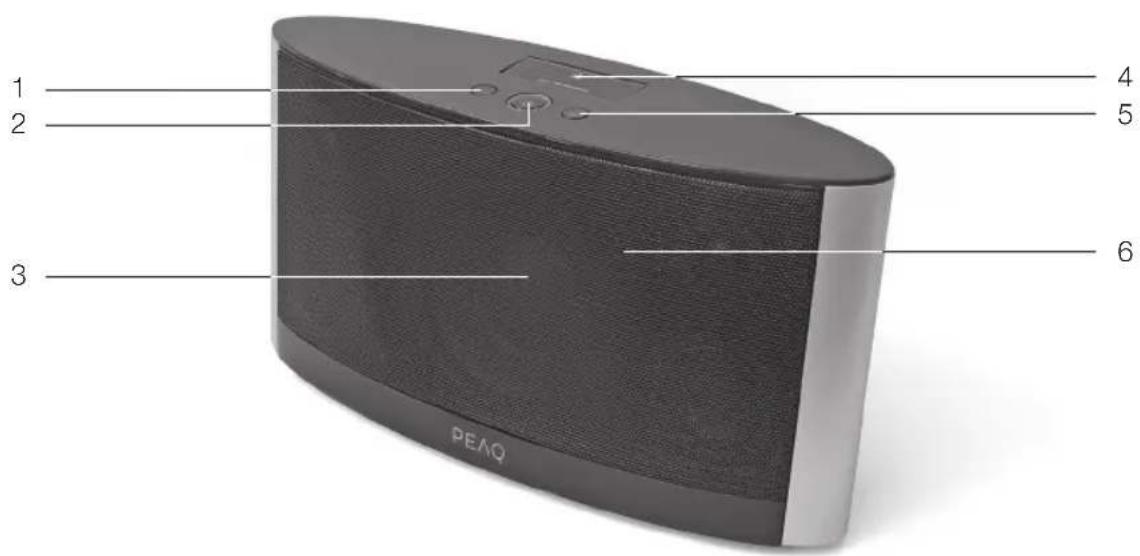

2 Bouton de veille 3 Haut-parleurs 4 Station d'accueil iPod / iPhone 5 Bouton de volume

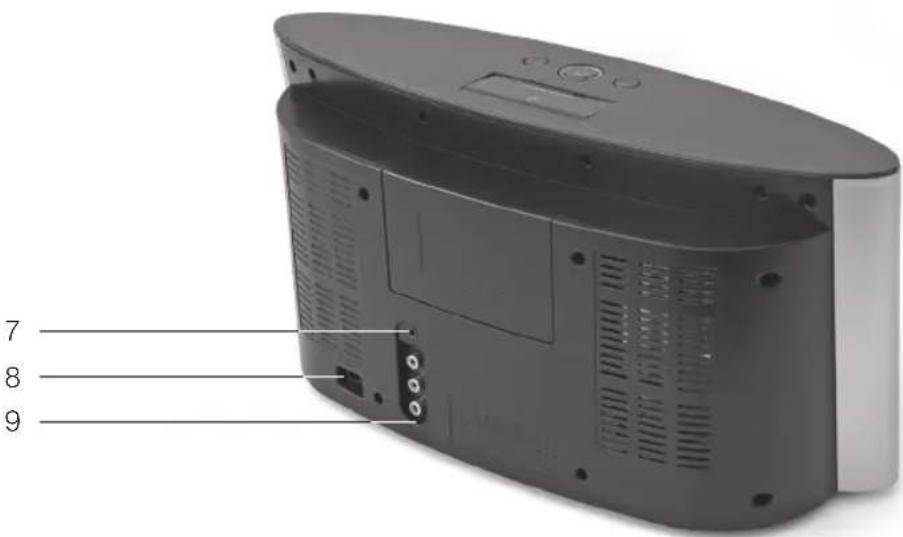

6 Capteur de la télécommande 7 Prise AUX IN 8 Prise pour le cordon d'alimentation 9 Prise sortie vidéo composanteFRANÇAIS

60° Sortir le support de pile. Mettre la pile bou- ton en place. S'assurer que la polarité est bien respectée (symbole + sur la pile cor- respondant au symbole + sur la télécom- mande/le support). Remettre le support de pile en place.

Remarque de sécurité L'éclair à pointe de flèche dans un triangle équilatéral est destiné à attirer l'attention de l'utilisateur sur la présence de « tensions dangereuses » non isolées à l'intérieur du boîtier de cet ap- pareil, dont l'importance peut être susante pour constituer un risque d'électrocution pour les personnes et les animaux. Le point d'exclamation dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'instructions de service et d'entretien im- portantes dans la documentation jointe à cet appareil. Pour réduire le risque d'incendie ou de choc électrique, ne pas exposer cet ap- pareil à des éclaboussures ou des projec- tions d'eau. Les objets remplis de liquide, tels que des vases, ne doivent pas être pla- cés sur l'appareil. Instructions de sécurité importantes. Lisez- les soigneusement et conservez-les à portée de main pour les consulter à tout moment. Configuration Choisissez une surface stable, plane et propre pour poser l'appareil. Posez les câbles de sorte à ce que personne ne puisse trébucher dessus et ne placez pas d'objets lourds ou coupants sur les câbles ou les appareils. Laissez env. 10cm autour de l'appareil pour la ventilation. ALIMENTATION ÉLECTRIQUE Brancher le câble d'alimentation dans la prise au dos de l'appareil. Brancher l'appa- reil.FRANÇAIS

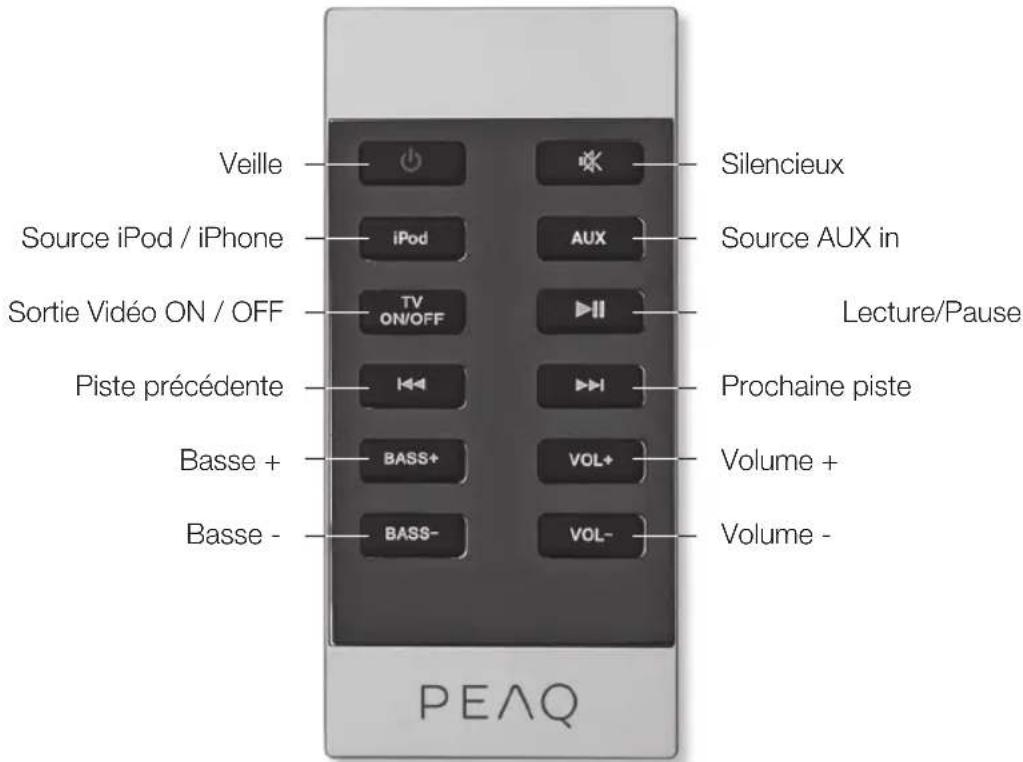

Télécommande Veille Source iPod / iPhone Sortie Vidéo ON / OFF Piste précédente Basse + Basse - Silencieux Source AUX in Lecture/Pause Prochaine piste Volume + Volume - Branchements

Utilisez un câble audio de 3,5 mm pour raccorder les sources audio externes via la prise de ligne d'entrée AUX IN. Appuyer sur AUX sur la télécommande.

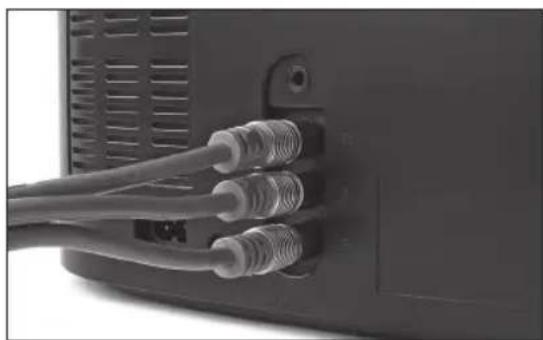

Utiliser un câble RGB vidéo pour connecter un téléviseur via les prises de sortie vidéo composant. Appuyer sur TV ON/OFF sur la télécommande pour activer ou désactiver la lecture vidéo depuis l'iPhone/l'iPod. NOTE : s'assurer que la source d'entrée AV correcte est sélectionnée sur le téléviseur.FRANÇAIS

SUIVANT Pendant la lecture, appuyer sur pour passer à le titre précédent. Après trois sec- ondes, pour revenir à la piste précédente, appuyer deux fois rapidement sur . Si vous appuyez une fois, le titre actuel est relu depuis le début. PLAY / PAUSE En mode Arrêt, appuyez une fois sur pour démarrer la lecture. Pour mettre la lecture temporairement en pause, appuyez encore une fois sur ; le son sera coupé. Pour reprendre la lecture, appuyez de nouveau sur . MUTE (SOURDINE) Appuyer sur sur la télécommande pour couper temporairement le son. Appuyez de nouveau sur le bouton pour réactiver le volume prédéfini. START Appuyez sur sur l'appareil ou sur la télé- commande pour allumer l'appareil. Tant que l'appareil est en marche, une DEL blanche est allumée. VEILLE Pour remettre l'appareil en mode veille, ap- puyez sur sur l'appareil ou sur la télécom- mande. Tant que l'appareil est en veille, la DEL blanche est éteinte. VOLUME Appuyez sur le bouton

du panneau de touches ou sur VOL+ sur la télécommande pour augmenter le volume. Appuyez sur le bouton

du panneau de touches ou sur VOL- sur la télécommande pour augmenter le volume. BASSES Appuyer sur BASS +/- sur la télécommande pour régler les basses du subwoofer.FRANÇAIS

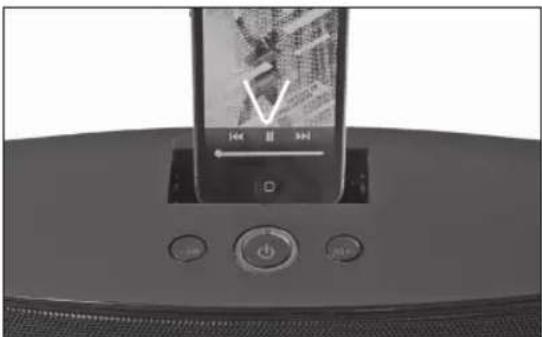

Lecture iPod / iPhone BRANCHER L'iPOD / D'iPHONE Pour écouter de la musique sur un iP- hone/iPod, ouvrir le couvercle de la station d'accueil en haut de l'appareil. Brancher l'iPhone/iPod à la station d'accueil. S'assurer que l'iPhone/iPod est parfaitement connecté. Appuyer sur iPod sur la télécom- mande. NOTE : insérer soigneusement l'iPhone/iPod de façon à ne pas abîmer les broches du connecteur.

L'iPhone/iPod connecté sera chargé en mode ON.FRANÇAIS

Pas d'alimentation électrique S'assurer que la prise murale est alimentée en testant avec un autre appareil. S'assurer que le cordon d'alimentation est correctement connecté à l'appareil et à la prise murale. L'iPhone/l'iPod ne répond pas Contrôler la station d'accueil et l'iPhone/iPod pour détecter toute obstruction des connec- teurs puis rebrancher. Contrôler que la dernière version du logiciel de l'iPhone/iPod est installer et s'assurer que l'iPhone/iPod fonctionne correctement. Pas de son Son distordu Connecter une autre source à la station d'ac- cueil ou via AUX in pour tester le fonctionne- ment. S'assurer que le téléviseur est correctement branché et ache la chaîne Av correcte. S'assurer que la fonction MUTE (sourdine) de l'appareil, du téléviseur ou de la source n'est pas active. Pas d'image S'assurer que le téléviseur est correctement branché et ache la chaîne Av correcte. Contrôler si le câble de raccordement est dé- fectueux. Image distordue ou neigeuse L'iPhone/iPod est endommagé ou sale. Ne nettoyer ou essayer avec un autre. Réinitialiser le système de couleur du télévi- seur. S'assurer que l'appareil est branché directe- ment sur le téléviseur (et pas via un système auxiliaire, un boîtier de câbles, un démodula- teur satellite, etc.). Résolution des problèmesFRANÇAIS

Spécifications ELIMINATION Le symbole de poubelle à roues barré impose une collecte séparée des dé- chets d'équipements électronique et électrique (WEEE). Les équipements électr- iques et électroniques peuvent contenir des substances dangereuses et nocives. Ne pas éliminer cet appareil dans les déchets mé- nagers municipaux non triés. Les retourner au point de collecte désigné pour le recy- clage des WEEE. Se conduire ainsi aidera à préserver les ressources et à protéger l'environnement. Contacter votre revendeur ou les autorités locales pour de plus amples informations. Tension nominale : CA 230 V~, 50 Hz Consommation électrique : 130 W Consommation électrique veille : < 1 W Puissance en sortie : Réponse de fréquence : 180 W RMS ( 20W X 2 + 25W X 2 + 90W, 2.2.1 system) G/D CH (60 Hz - 20 kHz à +1 / -2 dB) Sensibilité : G/D : 600 mV Source de surcharge e.m.f. : > 2 V Séparation : > 50 dB S/N : 60 dB Télécommande : > 7 m Dimensions (L x H x P) : 166 (l) x 202 (H) x 400 (L) mm Poids : 6,25 kg Température de service/ambiante : -10 °C à +40 ˚C iPod / iPhone / iPad « Made for iPod », « Made for iPhone » et « Made for iPad » signifient qu'un acces- soire électronique a été conçu pour être spécifiquement connecté respectivement à l'iPod, à l'iPhone ou à l'iPad et a été cer- tifié par le développeur pour répondre aux normes d'Apple. Apple n'est pas respon- sable du fonctionnement de l'appareil ou de son respect des normes de sécurité et de régulation. Veuillez noter que l'utilisation de cet accessoire avec l'iPod, l'iPhone ou l'iPad peut aecter les performances du WiFi. iPad, iPhone, iPod, iPod classic, iPod nano, iPod shue et iPod touch sont des marques déposées d'Apple Inc., enregistrées aux Etats-Unis et dans d'autres pays.

Cet appareil est destiné à la réception et à la reproduction de signaux audio et vidéo. A utiliser uniquement conformément aux présentes instructions. Toute utilisation non conforme est dangereuse et annulera toute demande en garantie. Respecter les consignes de sécurité. L'étiquette signalétique est située au dos de l'appareil.MAGYAR
