HASZNÁLATI ÚTMUTATÓ PPA500 PEAQ

Az egység támogatja az iPod / iPhone készülékeket. (a látható iPod / iPhone készülékeket nem szállítjuk)

Az egyenlőszárú háromszögbe rajzolt villám jel a felhasználót figyelmezteti, hogy a készülék belsejében nem szigetelt "veszélyes feszültség" van jelen, amely mértéke elegendő, hogy személyek számára az áramütés veszélyét jelentse.

Az egyenlőszárú háromszögbe rajzolt felkiáltó jel a felhasználót figyelmezte-ti, hogy a készülékhez tartozó irodalomban fontos üzemi és karbantartási utasítások találhatók.

• Biztonsági okokból ezt a II. osztályba sorolt készüléket kettős vagy megerősített szigeteléssel látták el, ahogyan azt ez a jelkép mutatja
• Mielött a készüléket a dugaszolóaljzatba csatlakoztatná, győződjön meg róla, hogy a készüléken jelzett feszültség megfelel a helyi hálózati feszültségnek.
• A HÁLÓZATI dugó a készülék leválasztó felszerelése; és a leválasztó készüléknek könnyen kezelhető állapotban kell maradnia.
• Ha megsérült a hálózati vezeték, a veszély megelőzése érdekében a gyártóval, annak szervizével vagy hasonlóan képzett személlyel ki kell cseréltetni.
• VIGYÁZAT: A tűz vagy áramütés veszélyének csökkentése érdekében ne hagyja, hogy a készüléket eső vagy nedvesség érje. A készüléket ne érje csepegő vagy fröccsenő víz, és ne tegyen a készülékre folyadékkal töltött tárgyakat, pl. vázákat..
• Rendszeresen ellenőrizze a tápvezeték, a készülék és a hosszabbító kábel épsegét.

Ha sérülést lát, ne üzemeltesse a készüléket. Azonnal húzza ki a villásdugóját.

– Helyezzen el minden tápvezetéket és hosszabbító vezetéket úgy, hogy a húzá-sa, vagy a benne felbotlás lehetetlen legyen. Ne hagyja a tápvezetéket könnyen elérhető módon lelógni.
– Ne csomózza vagy hajlítsa meg, ne húzza át a tápvezetéket éles szegélyeken.
– Védje a tápvezetéket a rálépéstől vagy becsípéstől, különösen a dugóhoz közel, a toldó csatlakozóknál és ahol kilép a ké-szülékből.
- Soha ne húzza ki a villásdugót a tápvezetéknél fogva, vagy nedves kézzel.
– Ha a használat során hibát észlel, zivatar idején, a tisztítás előtt vagy ha hosszabb időn keresztül nem használja a készüléket, húzza ki a villáját a hálózatból.
- A készülék az elektrosztatikus kisülés miatt esetleg nem működik helyesen vagy nem tudja követni a kezelői lépéseket. A készüléket kapcsolja ki, húzza ki a dugóját; majd néhány másodperc múlva kösse vissza.
- Minden szervizfeladattal forduljon képzett szervizszemélyzethez. Ne kísérelje meg önmaga a készülék javítását. Szervizelésre van szükség, ha sérült a tápvezeték vagy a csatlakozódugó, a készülék bármilyen módon megsérült, folyadék ömlött bele vagy valami beleesett, megsérült a burkolat, a készüléket eső vagy nedvesség érte, nem működik rendesen vagy leejtették.
- A termék bármilyen szervizelése vagy javítása után kérje meg a szerviz technikusát, hogy hajtsa végre a biztonsági ellenőrzéseket, ezzel határozza meg, hogy a termék a rendes üzemi állapotában van.
– Csak a gyártó által ajánlott vagy a készülékhez mellékelt kiegészítőket és tartozékokat használjon. A jelen felhasználói kézikönyv szerint szerelje fel.

– Amikor a készüléket felszereli, hagyjon elegendő helyet a megfelelő szellőzéshez. Ne szerelje be könyvszekrénybe, beépített szekrénybe és hasonlókba.

– Ne akadályozza a szellőzést, ne fedje le a szellőző nyílást semmivel, pl. újsággal, terítővel, függönnyel. stb. Ne dugjon bele semmilyen tárgyat.

- Ne tegyen nyílt lángforrást, pl. égő gyertyát a készülékre.

– Ne tegyen semmilyen villamos készüléket vagy játékot a készülékre. Az ilyen tárgy leeshet a tetejéről és a termék károsodását és/vagy személyi sérülést okozhat.

- Ne szerelje fel semmilyen hőt termelő hőforrás, mint a radiátor, fűtőnyílás, kályha vagy egyéb készülék (ide értve az erősítőket) közelébe.

– Ne fejtsen ki túlzott erőt az első vagy felső oldalára, mivel azzal véglegesen feldöntheti a készüléket.

– Ne tolja el vagy mozgassa a készüléket, ha áram alatt áll.

- Ne érintse, tolja vagy dörzsölje a készülék felületét semmilyen éles vagy kemény tárggyal.

- Ne vigye a készüléket hideg helyről melegre, vagy fordítva. A páralecsapódás károsíthatja a készüléket és a villamos részeket.

- Fülhallgatós készülékeknél: VESZÉLY! A fülhallgatók és fejhallgatók túlzott hangnyomása halláskárosodáshoz vezethet. Ha hosszabb időn keresztül túl hangos zenét hallgat, károsíthatja a hallását. Mér sékelt hangerőt állítson be.

- USB funkciós készülékeknél: Hibás működés esetén húzza ki az USB eszközt és állítsa vissza a készüléket.

- USB funkciós készülékeknél: Ha az USB adattároló elektrosztatikus kisülés vagy pillanatnyi villamos szikrák miatt rendellenesen működik, válassza le a szerkezetet a készülékről.

- Elemeket használó készülékeknél / tartozékoknál:

- FIGYELEM! Robbanásveszély, ha az elemeket helytelenül cserélik. Csak azonos vagy egyenértékű típusra cserélje. Ügyeljen a helyes polaritásra.

– Ne tegye ki az elemeket (elemcsomagot, vagy beszerelt elemeket) túlzott hő, napsütés, tűz és hasonlók hatásának. Védje a mechanikus ütésektől. Tartsa tisztán és szárazon. Tartsa távol a gyermekektől.

– Ne nyissa fel, szerelje szét, darabolja fel vagy zárja rövidre az elemeket. Ne keverje össze a használt és új elemeket.

– Előírás szerint ártalmatlanítsa őket. Ügyeljen az elemek elhelyezésére vonatkozó környezeti szempontokra. Ne tegye a háztartási szemétbe.

– Lásd a biztonsági és egyéb utasításokat az elemen vagy annak csomagolásán.

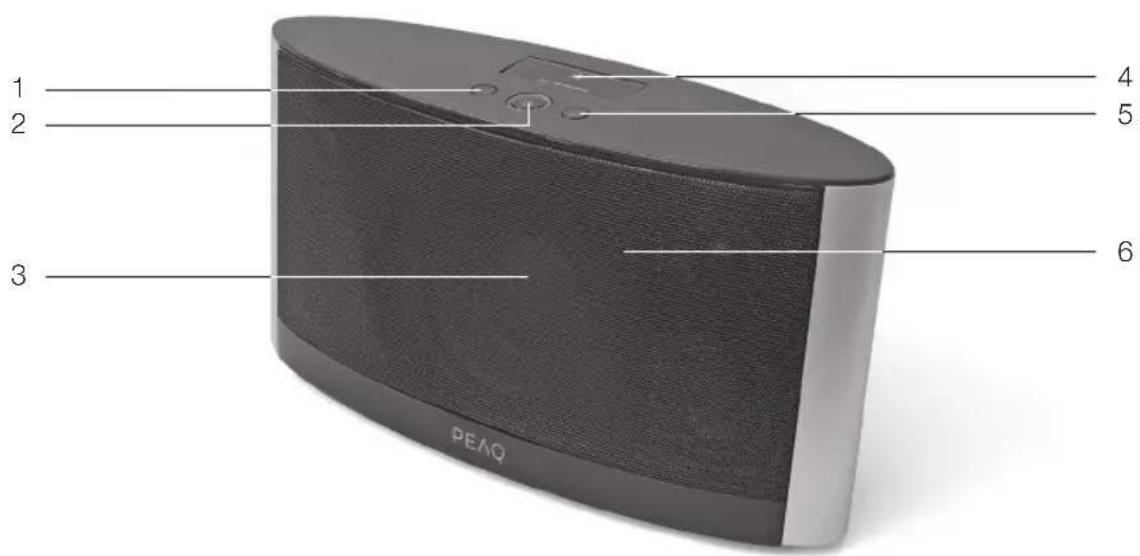

Föegység

1 Hangerő ➕ gomb
2 STANDBY [készenlét] gomb
3 Hangszórók

4 iPod/iPhone dokkolója
5 Hangerő + gomb
6 Távvezérlő érzékelője

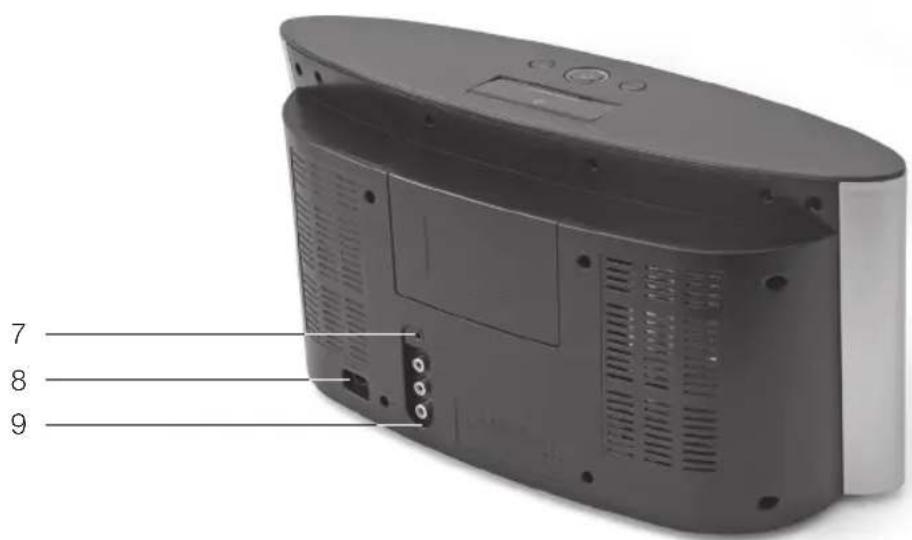

7 AUX IN [külső forrás be] dugalj
8 Tápvezeték csatlakozóaljzata

9 Komponens videó kimenet dugalja

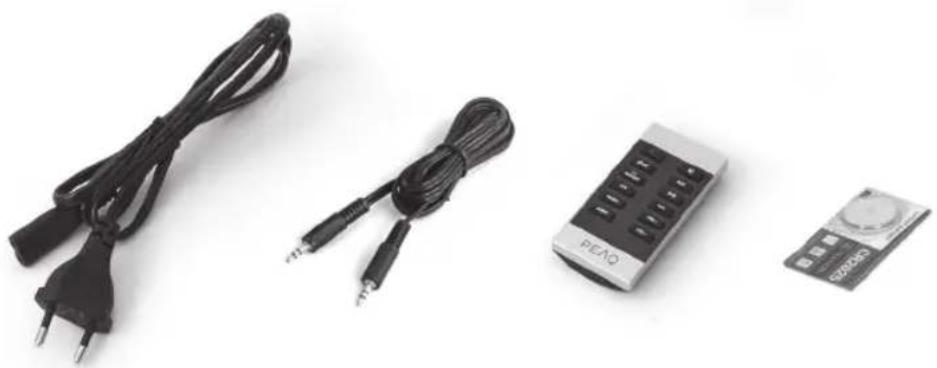

Tartozékok

1× tápvezeték
1× 3,5 mm-es audió kábel
1× távvezérlő

1× elem (3 V CR2025)
1× Kezelési leírás

AZ ELEMEK BEHELYEZÉSE

Húzza ki az elemtartót. Helyezze be az ele- met. Győződjön meg arról, hogy az elem + pólusa a tartó/távvezérlő + jelöléséhez kerül. Cserélje ki az elemtartót.

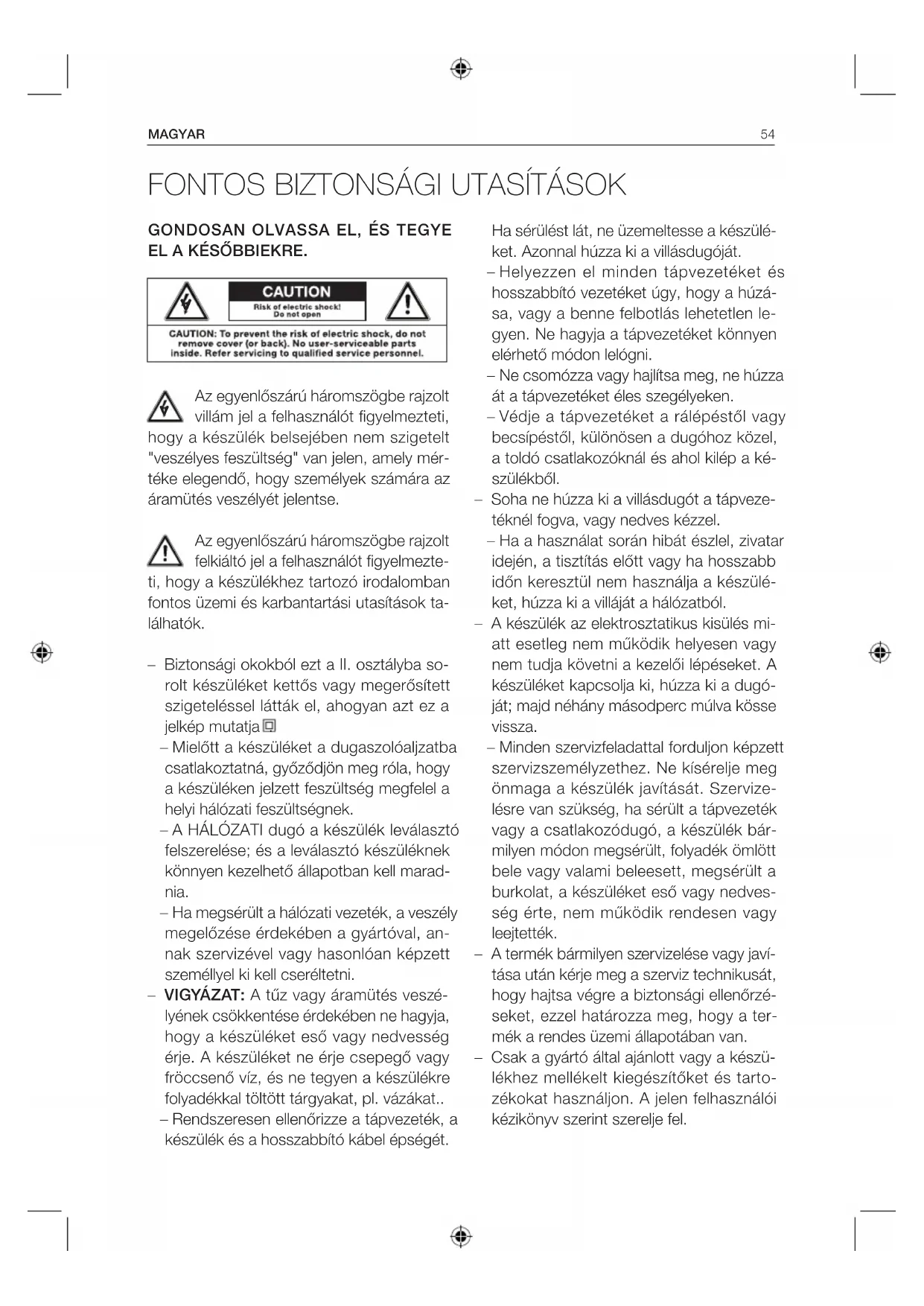

Biztonsági megjegyzések

Fontos biztonsági utasítások. Gondosan olvassa el, és tegye el a későbbiekre.

Az egyenlőszárú háromszögbe rajzolt villám jel célja a felhasználó figyelmeztetése, hogy a készülék elzárt belsejében nem szigetelt „veszélyes feszültség” van jelen, amelynek mértéke elegendő, hogy személyek vagy állatok számára az áramütés veszélyét jelentse.

Az egyenlőszárú háromszögbe rajzolt felkiáltó jel a felhasználót figyelmezteti, hogy a készülékhez tartozó papírokon fontos üzemeltetési és karbantartási utasítások találhatók. A tűz vagy áramütés veszélyének csökkentése érdekében ne hagyja, hogy a készüléket eső vagy nedvesség érje. Ne tegye ki a készüléket csepegő vagy freccsenő víz hatásának. Ne tegyen a készülékre semmilyen, folyadékkal telt tárgyat, mint pl. a váza.

Beállítás

A készüléket mindig stabil, vízszintes és tiszta felületre tegye. A kábeleket úgy helyezze el, hogy ne álljon fenn a megbotlás veszélye és ne tegyen nehéz vagy éles tárgyakat a kábelekre vagy a készülékre. A készülék körül hagyjon mintegy 10 cm légrést.

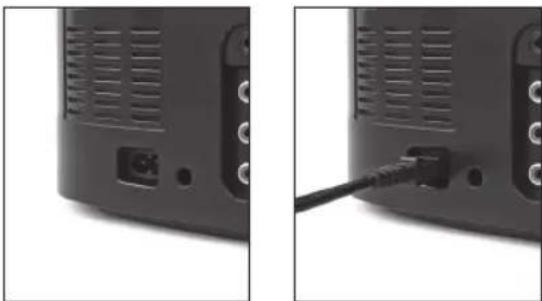

ÁRAMELLÁTÁS

Dugja be a tápvezetéket a készülék hátoldalán található csatlakozóaljzatba. Dugja be a készüléket.

Csatlakozók

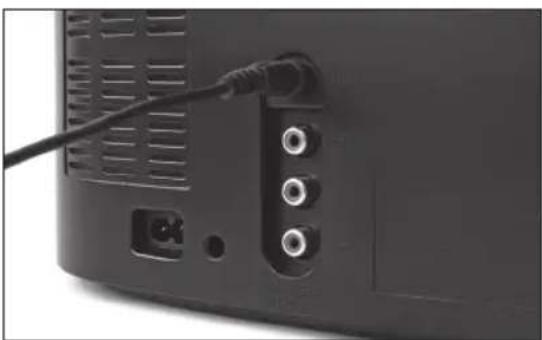

VONALI BEMENET (LINE IN)

Külső audió jelforrást 3,5 mm-es jack dugóval ellátott audió kábellel csatlakoztasson a vonali bemenethez (AUX IN). Nyomja meg a távvezérlő AUX gombját.

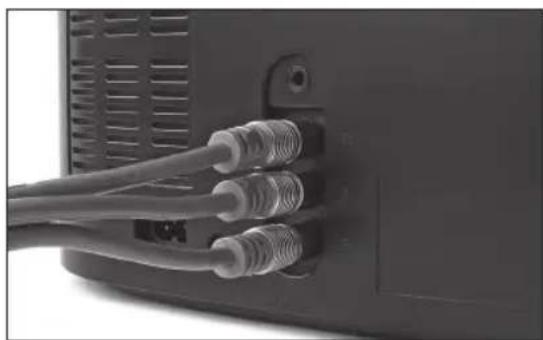

VIDEÓ KIMENET

A komponens videó kimeneten át történő TVcsatlakoztatásra RGB videókábelt használjon. Az iPhone/iPod videólejátszásának be- vagy kikapcsolásához nyomja meg a távvezérlő TV ON/OFF gombját.

MEGJEGYZÉS: Győződjön meg arról, hogy a megfelelő AV jelforrás lett kiválasztva a TV-n.

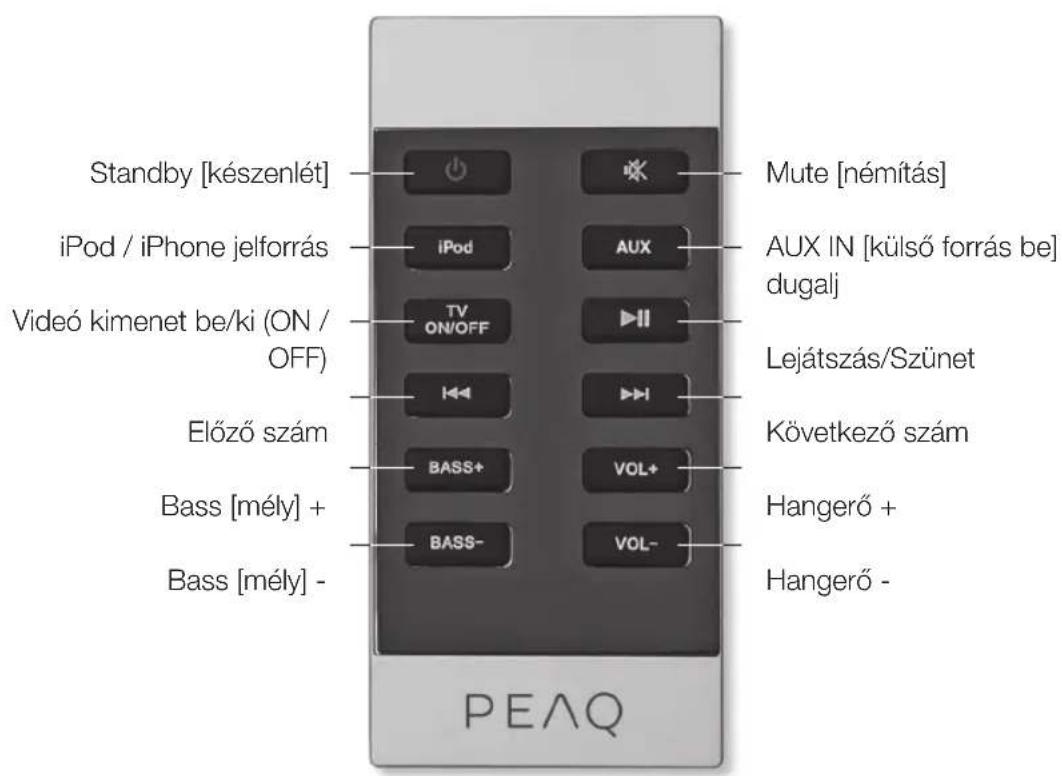

Távvezérlő

Üzemeltetés

START

A készülék bekapcsolásához nyomja meg az gombot a készüléken vagy a távvezérlőn. A készülék bekapcsolt állapotában a fehér LED világít.

STANDBY [KÉSZENLÉT]

A készülék készenléti üzemmódba való visszakapcsolásához nyomja meg a készülék vagy a távvezérlő ♘gombját. A készülék készenléti üzemmódjában a fehér LED sötét.

VOLUME [HANGERÓ]

A hangerő növeléséhez nyomja meg az előlap 🔒+ gombját vagy a távvezérlő VOL+ gombját.

A hangerő növeléséhez nyomja meg az előlap -▶ gombját vagy a távvezérlő VOL-gombját.

BASS [MÉLY]

A mélysugárzó mély hangszínének állításához nyomja meg a távvezérlő BASS +/- gombját.

ELÓZÓ

KÖVETKEZŐ

A lejátszás során nyomja meg a ►gombot a következő számra ugráshoz. Három másodperc után, az előző számra ugráshoz nyomja meg kétszer gyorsan a ►gombot.

Ha egyszer nyomják meg, akkor a készül-ék lejátssza az aktuális számot az elejéről kezdve.

▶II LEJÁTSZÁS / SZÜNET

Leállított üzemmódban a lejátszás elindításához nyomja meg egyszer a ▶gombot. A lejátszás átmeneti megállításához még egyszer nyomja meg a ▶gombot; a hang elnémul. Ismét nyomja meg a ▶gombot, hogy folytassa a lejátszást.

NÉMÍTÁS

A hang átmeneti kikapcsolásához a távvezérlőn nyomja meg a gombot. A

* gombot újra megnyomva a hangerő az előző beállításra áll vissza.

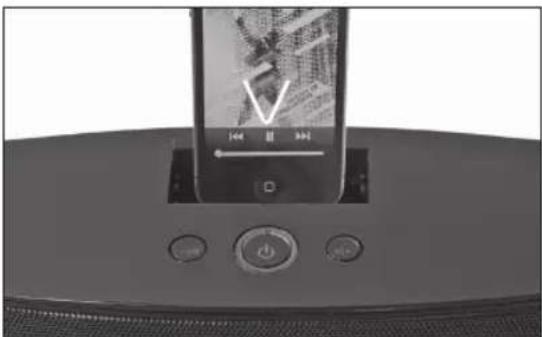

iPhone/iPod lejátszás

CSATLAKOZTASSA AZ iPHONE/iPOD KÉSZÜLÉKET.

Az iPhone / iPod hallgatásához nyissa fel a dokkoló fedelet a készülék tetején.

Csatlakoztassa az iPhone/iPod készüléket a dokkolóhoz. Győződjön meg arról, hogy az iPhone/iPod teljesen csatlakoztatva lett. Nyomja meg a távvezérlő iPod gombját. MEGJEGYZÉS: Óvatosan helyezze be az iPhone/iPod készüléket, hogy az érintkezők ne sérüljenek.

TÖLTÉS

A csatlakoztatott iPhone/iPod készüléket a dokkoló bekapcsolt (ON) üzemmódban tölti.

Hibaelhárítás

Nincs tápellátás Győződjön meg arról, hogy a fali csatlakozó-aljzatban van áram, próbálja ki egy másik ké-szülékkel.
Az iPhone/iPod nem válaszol	Ellenőrizze a dokkolón és az iPhone / iPod ké-szüléken, hogy nem akadályozza-e valami a csatlakozást, majd csatlakoztassa újra.
	Ellenőrizze, hogy a legfrissebb iPhone/iPod szoftver van-e telepítve és győződjön meg arról, hogy az iPhone/iPod megfelelően mű-ködik.
Nincs hang Torz hang.	Csatlakoztasson másik jelforrást a dokkolóhoz vagy az AUX bemenetre, a funkció ellenőrzése céljából.
	Győződjön meg arról, hogy a TV-t helyesen csatlakoztatták és a megfelelő AV csatornát jeleníti meg.
	Győződjön meg arról, hogy nem aktív a ké-szülék, a TV vagy a jelforrás MUTE [némítás] funkciója.
Nincs kép Győződjön meg arról, hogy a TV-t helyesen csatlakoztatták és a megfelelő AV csatornát jeleníti meg.
Torz vagy zajos kép Sérült vagy szennyezett lehet az iPhone/iPod.Tisztítsa meg vagy próbáljon ki egy másikat.

Műszaki adatok

Névleges feszültség: AC 230 V\~, 50 Hz

Energiafogyasztás: 130 W

Energiafogyasztás készenléti állapotban: < 1 W

Kimenő teljesítmény:

180 W RMS

(20W X 2 + 25W X 2 + 90W, 2.2.1 system)

L/R CH (60 Hz - 20 kHz +1 / -2 dB esetén)

Frekvenciamenet:

Érzékenység: L/R: 600 mV

Túlterhelés, forrás elektromotoros ereje: > 2 V

Elválasztás: > 50 dB

S/N: 60 dB

Távvezérlő > 7 m

Méretek (SZ × MA × MÉ) 166 (Sz) × 202 (M) × 400 (H) mm

Súly: 6,25 kg

Üzemi/környezeti hömérséklet: -10 °C – +40 °C

Az adattáblát a készülék hátoldalán találja.

iPod / iPhone / iPad

A „Made for iPod“, a „Made for iPhone“ és a „Made for iPad“ jelzés azt jelenti, hogy az elektronikus tartozékokat kifejezetten az iPod, az iPhone vagy az iPad készülékekhez történő csatlakozásra tervezték, és a fejlesztő tanúsította az Apple teljesítménynormáinak való megfelelésüket. Az Apple nem felelős az adott készülék működéséért, vagy a biztonsági és törvényes előírások általa történő kielégítéséért. Kérjük, vegye figyelembe, hogy az adott tartozék használata az iPod, iPhone vagy iPad készülékkel hatással lehet a vezeték nélküli teljesítményre.

Az iPad, az iPhone, az iPod, az iPod classic, az iPod nano, az iPod shuffle, és az iPod touch az Apple Inc. áruvédjegyei, amelyeket az Egyesült Államokban és más országokban bejegyeztek.

RENDELTETÉSSZERÜ HASZNÁLAT

Ez a készülék audió és videó jelek vételére és lejátszására szolgál. Csak a jelen utasítások betartásával szabad használni. A helytelen használat veszélyes, és érvénytelenít minden szavatossági igényt. Kérjük, tartsa be a biztonságos használatra vonatkozó utasításokat.

ÁRTALMATLANÍTÁS

A kerekes kuka áthúzott képe jelzi, hogy a villamos és elektronikus készülékeket külön kell gyűjteni (WEEE).

A villamos és elektronikus készülékek veszélyes és kockázatos anyagokat tartalmazhatnak. Ne tegye ezt a készüléket a válogatás nélküli kommunális hulladékba. Vigye el a villamos és elektronikus készülékek számára kijelölt WEEE gyűjtőpontba. Ha így tesz, segít megőrizni a természeti erőforrásokat és védi a környezetet. További információért vegye fel a kapcsolatot az értékesítőjével vagy a helyi hatósággal.
