HASZNÁLATI ÚTMUTATÓ Munet Pro PMN700B PEAQ

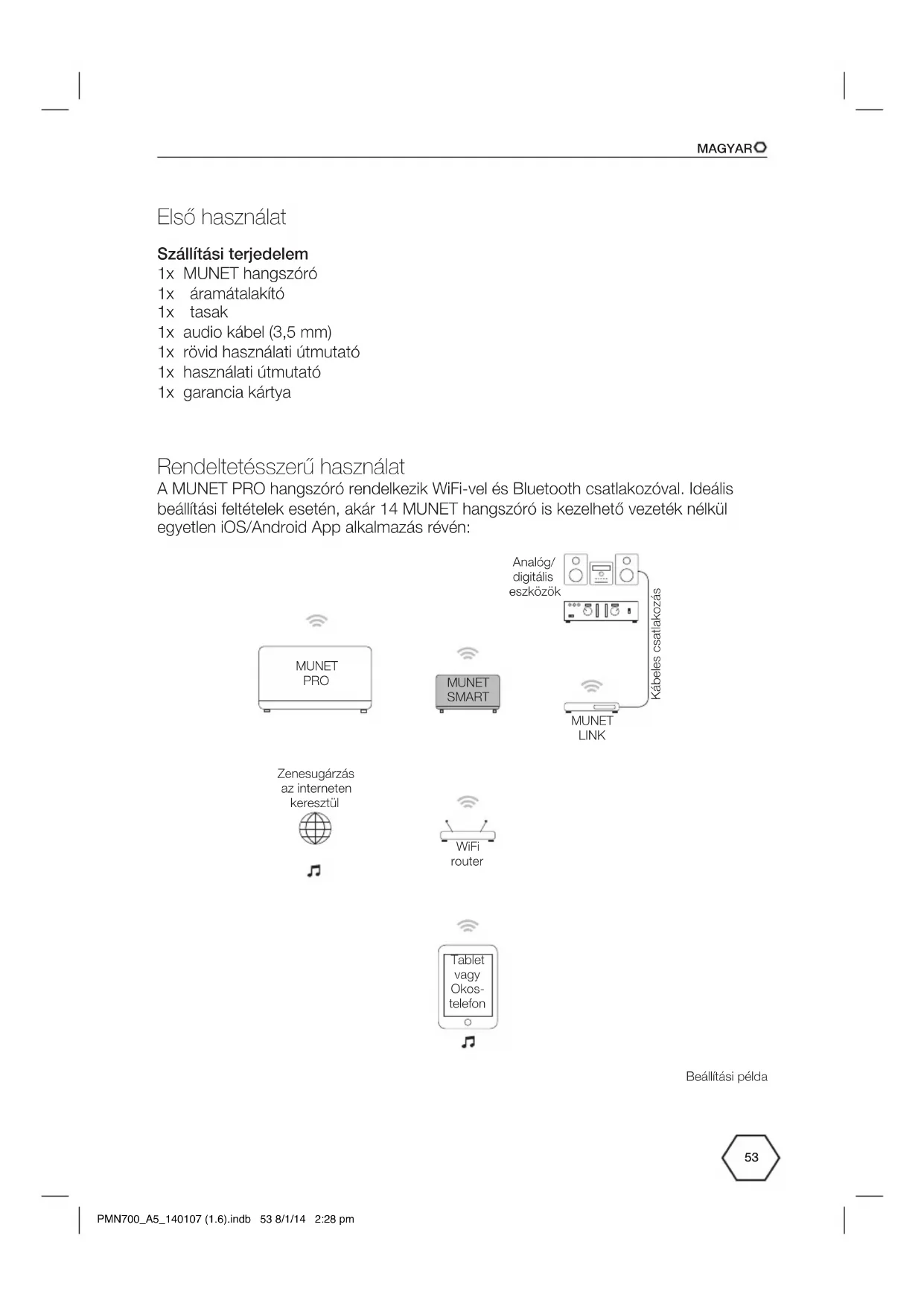

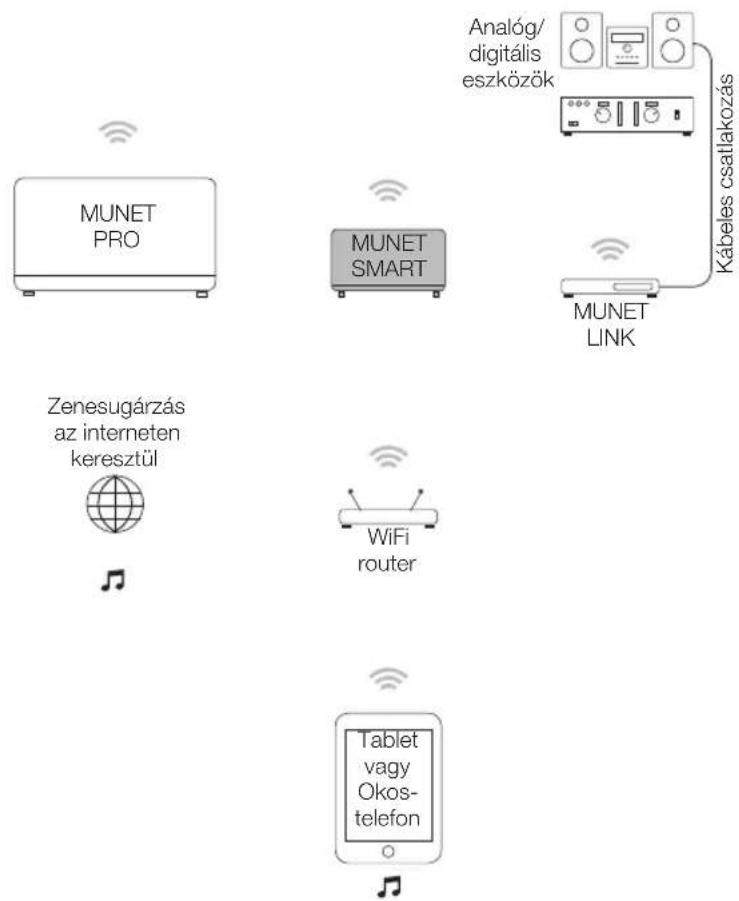

Első használat Szállítási terjedelem 1x MUNET hangszóró 1x áramátalakító 1x tasak 1x audio kábel (3,5 mm) 1x rövid használati útmutató 1x használati útmutató 1x garancia kártya Rendeltetésszerű használat A MUNET PRO hangszóró rendelkezik WiFi-vel és Bluetooth csatlakozóval. Ideális beállítási feltételek esetén, akár 14 MUNET hangszóró is kezelhető vezeték nélkül egyetlen iOS/Android App alkalmazás révén: Tablet vagy Okos- telefon MUNET SMART MUNET PRO MUNET LINK Analóg/ digitális eszközök WiFi router Zenesugárzás az interneten keresztül Kábeles csatlakozás Beállítási példa PMN700_A5_140107 (1.6).indb 53 8/1/14 2:28 pmMAGYAR

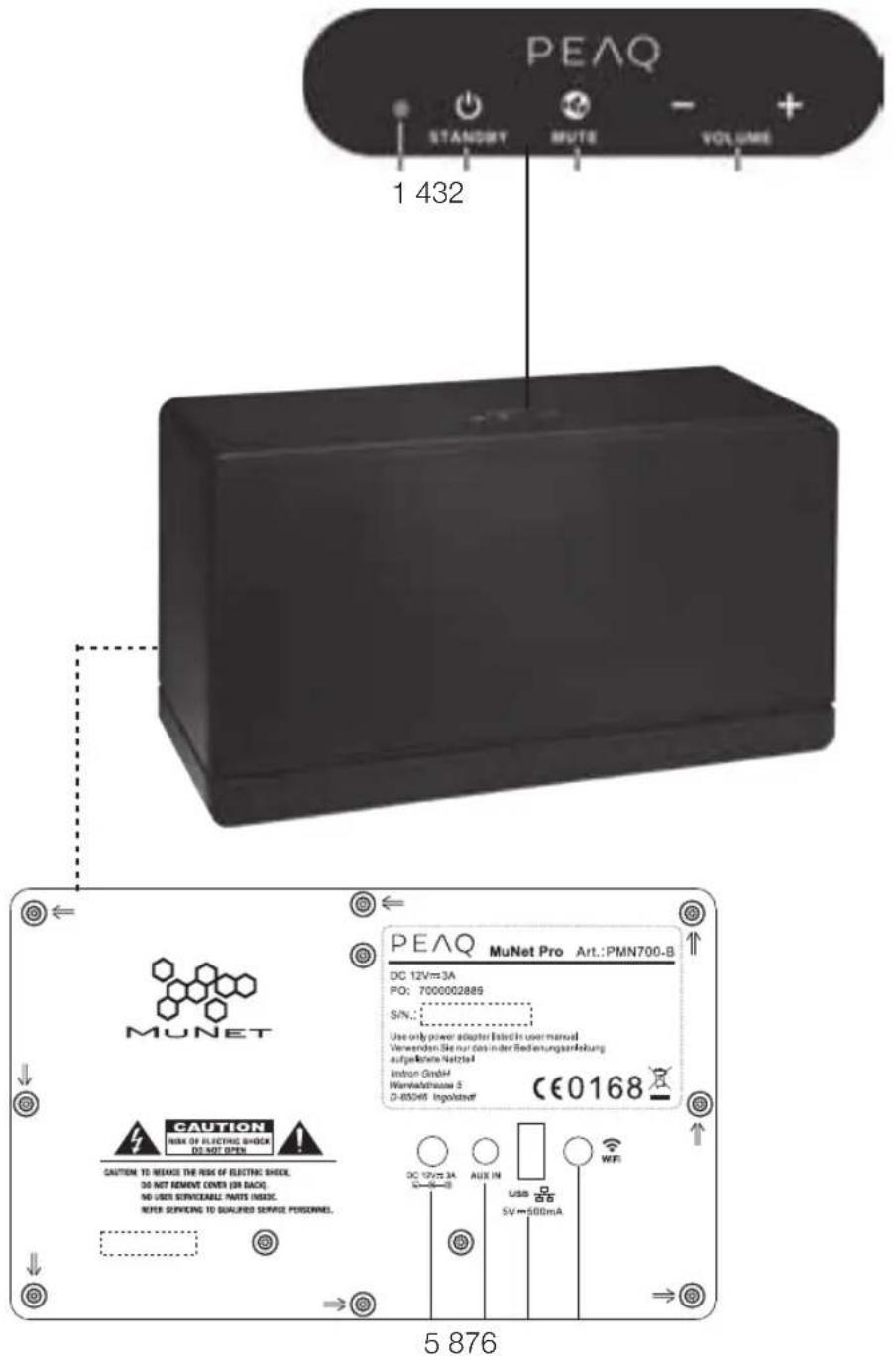

1. Működési jelzőfény

5. Csatlakozó aljzat DC12V 3A

(szoftver frissítéséhez)

• Beállítás és normál működés közben a MUNET működési jelzőfény tájékoztat a csatlakozás státuszáról. LED színe Jelentése Piros (Villog) MUNET bekapcsol. Piros (Gyorsan villog) MUNET hangszórónak csatlakozási gondjai támadtak. Hiba történt. Piros (Állandóan be van kapcsolva) MUNET ki van kapcsolva. Kék (Villog) MUNET kapcsolódik egy wireless hálózatra. Kék (Állandóan be van kapcsolva) MUNET be van kapcsolva. MUNET egy wireless hálózatra van kapcsolódva. Kék (3x villog) MUNET Bluetooth-ra van csatlakoztatva. Lila (Állandóan be van kapcsolva) MUNET szundít üzemmódban van. Lila (Gyorsan villog) MUNET készül frissíteni a szoftverét. Lila (2x villog) MUNET eléri a minimális vagy maximális hangerejét. Megjegyzés: A néma státusz nincs jelezve. Lila (3x villog) Eszköz azonosítása App alkalmazás révén Kék és lila (Lassan váltakozik) MUNET WiFi beállítási üzemmódban van. Kék és lila (2x kéken villog, majd lilán villog) MUNET WiFi szkennelés alatt áll. Kék, lila, piros, lila (Lassan váltakozik) MUNET szoftver frissítés folyamatban. Megjegyzés: A szoftver frissítése közben ne csatlakoztassa le az internetről a MUNET készülékét legalább 10 percig. PMN700_A5_140107 (1.6).indb 55 8/1/14 2:28 pmMAGYAR

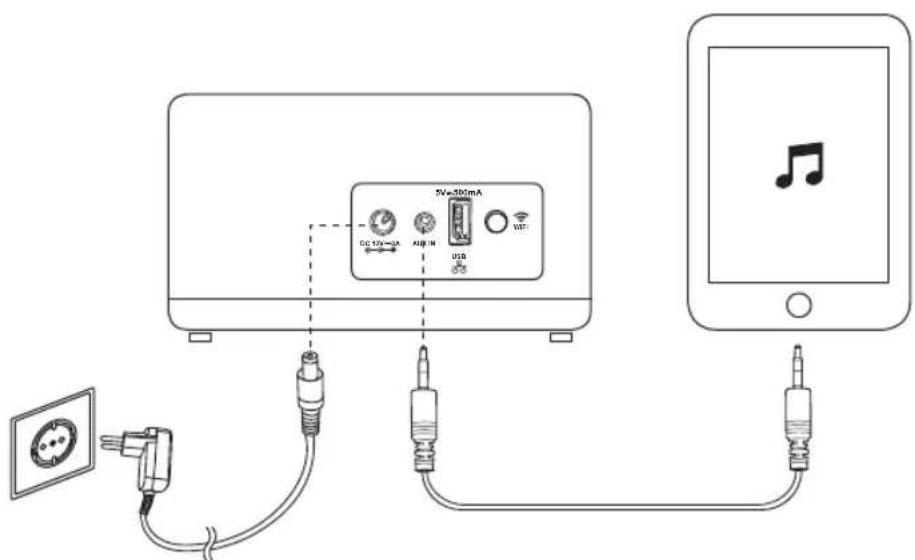

• A MUNET készülék egyszerűen csatlakoztatható egy külső audió forrásra 3 különböző módon. Vezetékes vagy Bluetooth csatlakozás révén a MUNET eszköz audió forrásként működik. Ideális beállítási feltételek mellett, köztük egy megfelelő WiFi csatlakozással, akár 14 MUNET hangszóró sugározhatja a zenét bárhol a lakásban. Vezetékes csatlakozás DC 12V 3A 5V 500mA WiFi USB AUX IN

1. Csatlakoztassa a mellékelt átalakítót a csatlakozó aljzatra. Csatlakoztassa az

átalakítót egy megfelelő fali csatlakozó aljzatra.

2. Csatlakoztassa a mellékelt audió kábelt az AUX IN dugóra és egy külső audió

forrásra (pl. mobil telefon).

3. Kezdje el lejátszani a zenét az audió forrásról.

• Nincs szükség a Munet App alkalmazás telepítésére. PMN700_A5_140107 (1.6).indb 56 8/1/14 2:28 pmMAGYAR

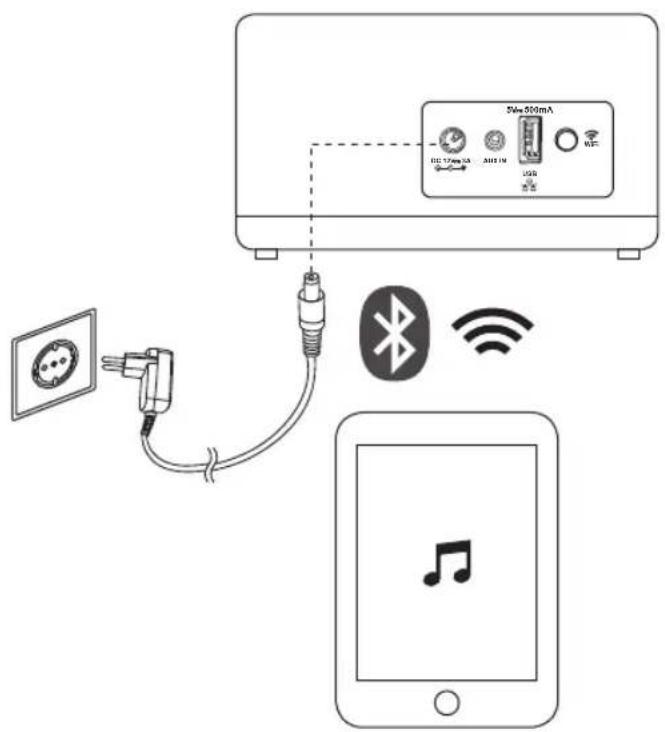

Bluetooth csatlakozás DC 12V 3A 5V 500mA WiFi USB AUX IN

1. Csatlakoztassa a mellékelt átalakítót a csatlakozó aljzatra. Csatlakoztassa az

átalakítót egy megfelelő fali csatlakozó aljzatra.

2. Aktiválja a Bluetooth-t az audio forráson (pl. mobil telefont). Keressen rá az

eszközökre és válassza ki a “My Munet xxxxxx * ” opciót.

3. Hozza létre a kapcsolatot. Ha szükséges, írja be a jelszót 0000.

4. Ha szükséges, válassza ki a “My Munet xxxxxx * ” opciót audió kimeneti

eszközként. Megjegyzések:

• Nincs szükség a Munet App alkalmazás telepítésére.

• Egyszerre csak egy Bluetooth csatlakozás lehetséges.

• Hogy más audió forrást csatlakoztasson Bluetooth-val, az előzőleg csatlakoztatott eszközt le kell csatlakoztatni.

A(z) “xxxxxx” opció választásához használja az adott hangszóró WiFi Mac-címét. PMN700_A5_140107 (1.6).indb 57 8/1/14 2:28 pmMAGYAR

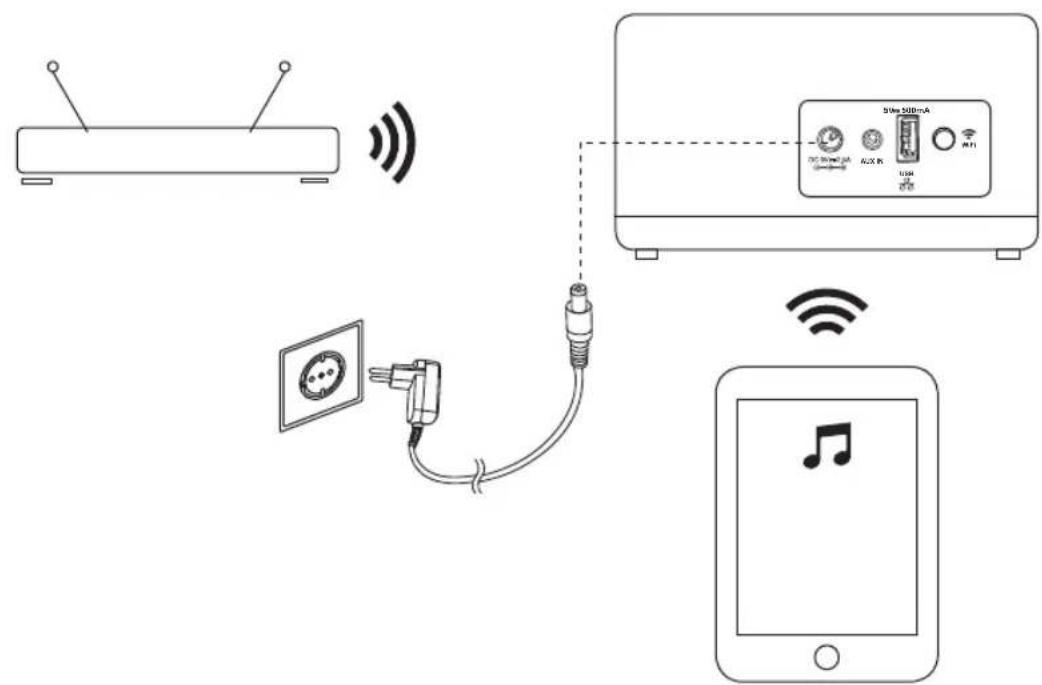

WiFi csatlakozás Előkészítés 5V 500mA WiFi USB AUX IN

1. Helyezze a MUNET hangszórót a WiFi routere tartományába.

2. Csatlakoztassa a mellékelt átalakítót a csatlakozó aljzatra. Csatlakoztassa az

átalakítót egy megfelelő fali csatlakozó aljzatra.

3. Aktiválja a WiFi-t az audio forráson (pl. mobil telefont).

4. Nyissa meg az elérhető WiFi hálózatok listáját az audió forrásán.

WiFi csatlakozás A WiFi csatlakozás létrehozása

1. Nyissa meg a WiFi csatlakozást az audió forrásán (pl. mobil telefon vagy tablet).

2. Csatlakozzon a kívánt MUNET eszközére.

3. Csatlakozzon az ideiglenes WiFi hálózatra “My Munet xxxxxx * ”. Nincs szükség

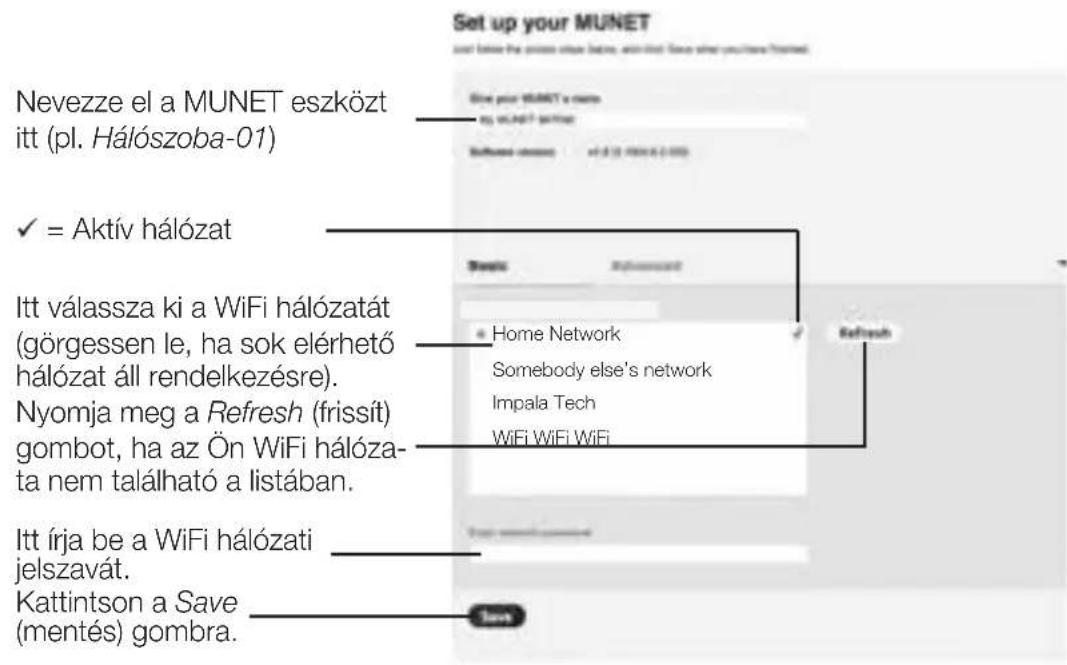

jelszóra. 4a. iOS eszközök esetén: A hálózati beállítás oldal automatikusan megnyílik: 4b. Android eszközök esetén: Írja be a következő címet a böngészőjébe: http://192.168.1.1. A hálózati beállítás oldal megnyílik: Itt írja be a WiFi hálózati jelszavát. Home Network Somebody else’s network Impala Tech WiFi WiFi WiFi = Aktív hálózat Itt válassza ki a WiFi hálózatát (görgessen le, ha sok elérhető hálózat áll rendelkezésre). Kattintson a Save (mentés) gombra. Nevezze el a MUNET eszközt itt (pl. Hálószoba-01) Nyomja meg a Refresh (frissít) gombot, ha az Ön WiFi hálóza- ta nem található a listában.

5. A MUNET most párosítva van a WiFi hálózattal.

6. Töltse le a MUNET App alkalmazást az Apple App Store (iOS) áruházból vagy a

Google Play (Android) oldalról a hangszóró vezérléséhez. Egy újabb MUNET eszköz hozzáadása a WiFi hálózathoz Ismételje meg a fenti 1 - 5 lépéseket A WiFi csatlakozás létrehozása részben.

A(z) “xxxxxx” opció választásához használja az adott hangszóró WiFi Mac-címét. PMN700_A5_140107 (1.6).indb 59 8/1/14 2:28 pmMAGYAR

Műszaki adatok Átalakító Bemenet: 100 – 240 V~, 50/60 Hz, 1 A Kimenet: 12 V , 3 A Hangszóró kimeneti teljesítménye: 2 x 14 Watt (RMS@THD10%) Jel-zaj arány: ≥70 dB Frekvencia válasz: 80 Hz – 20 kHz USB dugó: 5 V , 500 mA AUDIO-IN dugó: 3,5 mm Sugárzási kapacitás: maximum 14 eszköz (@ 256 kbit/s AAC zeneszámok) Bluetooth verzió: Bluetooth verzió 2.1 + EDR Támogatott Bluetooth profilok: AVRCP 1.0, A2DP 1.0 Működési tartomány: Maximum 10 méter (nyílt térben mérve. A falak és szerkezeti egységek ronthatják a készülék hatótávolságát.) Bluetooth és wireless rendszer követelmények

• Apple iOS 5.0 vagy újabb verzió

• Android 10.1 vagy újabb verzió Minden PEAQ MuNet termék kompatibilis egymással a Bluetooth a Bluetooth SIG, Inc. bejegyzett védjegye. PMN700_A5_140107 (1.6).indb 60 8/1/14 2:28 pmMAGYAR

Fontos biztonsági utasítások GONDOSAN OLVASSA ÁT ÉS ŐRIZZE MEG KÉSŐBBI HIVATKOZÁSUL.

1. Kövessen minden biztonsági utasítást, hogy elkerülje a helytelen használat okozta

sérülést! Vegyen figyelembe a készüléken lévő minden biztonsági figyelmeztetést.

2. Kérjük, őrizze meg a használati útmutatót későbbi használatra. Ha átadja a

készüléket egy harmadik félnek, vele kell adni a használati útmutatót is.

3. A készüléket csak rendeltetésének megfelelően használja. A készülék nem

alkalmas kereskedelmi használatra. A készüléket kizárólag háztartási használatra tervezték. Ne alkalmazza a készüléket a szabadban vagy a fürdőszobában.

4. Nem vállalunk semmilyen felelősséget bárminemű károsodásért szakszerűtlen

használat vagy helytelen kezelés esetén.

5. Mielőtt a készüléket rácsatlakoztatná a fő hálózati feszültségre, ellenőrizze, hogy

a hálózati feszültség és áramérték megegyezik-e a készüléken típustábláján előírt feszültségi értékkel.

6. Soha ne használjon meghibásodott készüléket! Csatlakoztassa le a

készüléket a hálózati feszültségről és lépjen kapcsolatba a beszállítóval, ha meg van hibásodva.

7. Elektromos áramütés veszélye! Soha ne próbálja egyedül megjavítani

a készüléket. Bárminemű üzemzavar esetén, a javításokat szakképzett személyzettel kell végeztetni.

8. Figyelmeztetés! A készülék elektromos részeit soha ne merítse vízbe vagy más

folyadékokba, tisztítás vagy üzemelés közben. Soha se tartsa a készüléket folyó víz alá.

9. A készüléket nem szabad víz közelében alkalmazni – például tusoló, mosdó

kagyló, mosogató kagyló, mosodai teknő, nedves alaksor vagy egy medence közelében.

10. Ne üzemeltesse a készüléket nedves kézzel, vagy ha nedves padlón áll. Soha ne

érjen a hálózati dugóhoz vizes vagy nedves kézzel.

11. Semmilyen körülmények között ne nyissa fel a készülék házát. Ne helyezzen be

idegen tárgyakat a készülékházba.

12. Soha se használjon olyan tartozékokat, amelyeket nem javasolt a gyártó. Ezek

kockáztathatják a felhasználó biztonságát és károsíthatják a készüléket. Ennek érdekében kizárólag eredeti tartozékokat használjon.

13. A készülék csak mérsékelt égövi használatra alkalmas. Ne használja a trópusokon

vagy különösen nedves égövön.

14. Tartsa a készüléket távol a forró felületektől és nyílt lángoktól. A készüléket mindig

sima, stabil, tiszta és száraz felületen üzemeltesse. Óvja a készüléket a hőtől és hidegtől, portól, közvetlen napfénytől, nedvességtől, leeséstől és a fröccsenő víztől.

15. Ne helyezzen nehéz tárgyakat a készülékre. Ne helyezzen a készülékre vagy a

készülék mellé nyílt lángú tárgyakat, mint pl. a gyertyák. Ne helyezzen a készülékre vagy annak közelében vízzel töltött tárgyakat, mint pl. vázákat.

16. Az áramátalakítót ne a csatlakozó kábelnél fogva húzza ki a hálózati

csatlakozóaljzatból, és ne tekerje a csatlakozó kábelt a készülék köré. PMN700_A5_140107 (1.6).indb 61 8/1/14 2:28 pmMAGYAR

17. Csatlakoztassa az áramátalakítót egy könnyen elérhető elektromos aljzatra, hogy

egy vészhelyzet esetén a készüléket azonnal le lehessen csatlakoztatni. Húzza ki az áramátalakítót az elektromos aljzatból, hogy teljesen kikapcsolja a készüléket. Az áramátalakítót használja lecsatlakoztató berendezésként.

18. Csatlakoztassa le az áramátalakítót az elektromos aljzatról, ha nincs használatban

19. A készüléket csak a mellékelt áramátalakítóval együtt használja.

20. A kábeleket oly módon fektesse le, hogy senki se rántsa meg őket véletlenül vagy

senki se botolhasson meg bennük.

21. A készülék feszültség alá kerül, ha csatlakoztatja az áramátalakítóra.

22. Figyelem! Elektrosztatikus kisülés vagy pillanatnyi elektromos ingadozás

okozta hibás működés esetén csatlakoztassa le a készüléket a hálózatról és csatlakoztassa vissza újra.

23. Bizonyosodjon meg, hogy a telepítési hely körül nem helyezkednek el elektromos

vezetékek, víz-, gáz- vagy más csövek. Hulladékelhelyezés Az áthúzott szemetes tartály logó jelentése, hogy az elektromos és elektronikus felszereléseket külön helyre kell gyűjteni (WEEE). Az elektromos és elektronikus berendezések veszélyes és káros anyagokat tartalmazhatnak. Ne helyezze ezt a készüléket a helyi háztartási hulladék közé. Adja le a készüléket egy megfelelő gyűjtési pontnál WEEE hulladékok számára. Ily módon hozzájárul az erőforrások és a környezet megőrzéséhez. Lépjen kapcsolatba a forgalmazójával vagy a helyi illetékesekkel bővebb információk érdekében. PMN700_A5_140107 (1.6).indb 62 8/1/14 2:28 pmITALIANO
