BEDIENUNGSANLEITUNG PPA500 PEAQ

DE Bedienungsanleitung

EL Οδηγίες χρήσης

EN User Manual

Das Gerät unterstützt die aufgelisteten iPod- / iPhone-Modelle (iPod- / iPhone-Geräte sind nicht im Lieferumfang enthalten)

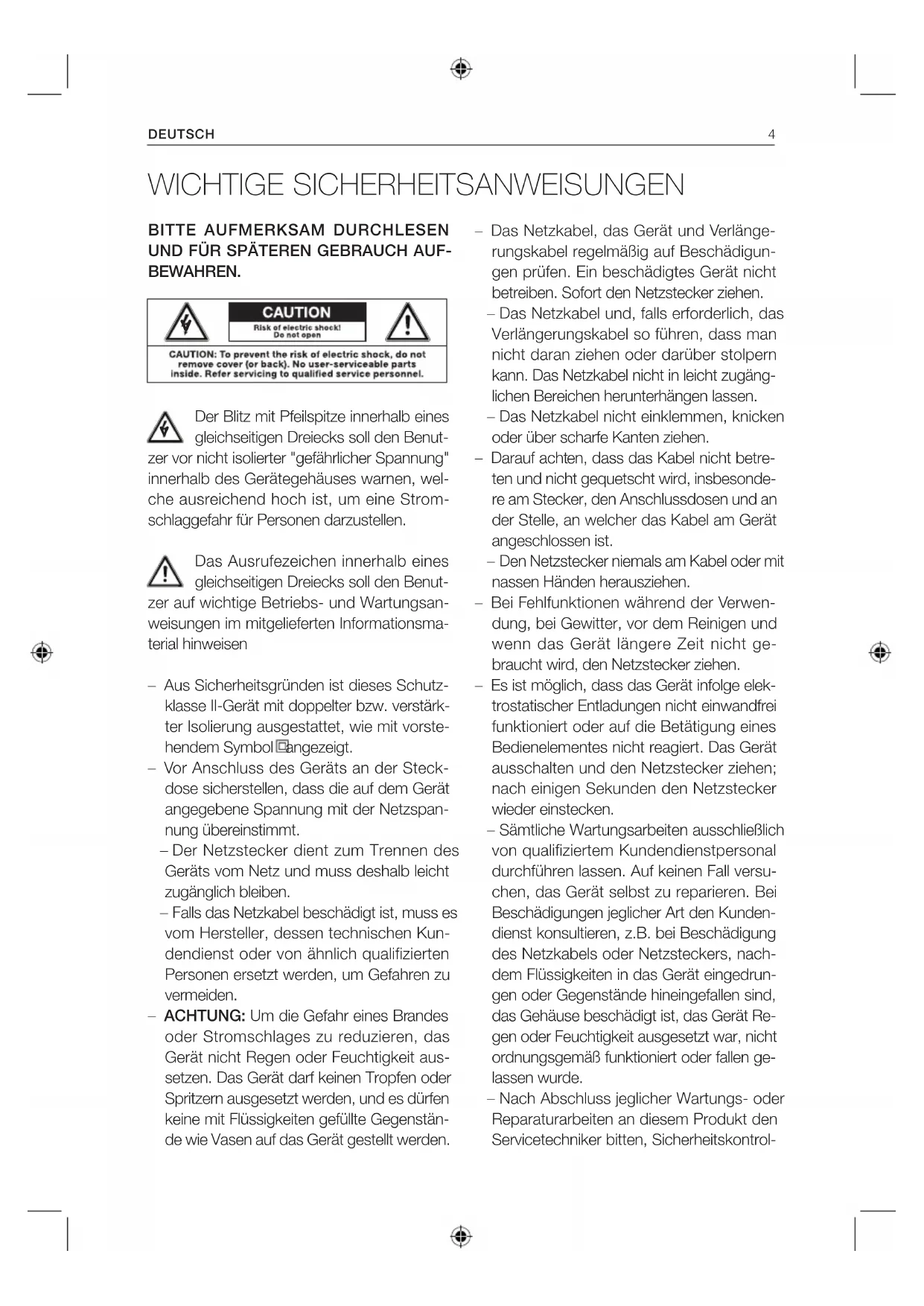

WICHTIGE SICHERHEITSANWEISUNGEN

BITTE AUFMERKSAM DURCHLESEN UND FÜR SPÄTEREN GEBRAUCH AUF-BEWAHREN.

Der Blitz mit Pfeilspitze innerhalb eines gleichseitigen Dreiecks soll den Benutzer vor nicht isolierter "gefährlicher Spannung" innerhalb des Gerätegehäuses warnen, welche ausreichend hoch ist, um eine Stromschlaggefahr für Personen darzustellen.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Benutzer auf wichtige Betriebs- und Wartungsanweisungen im mitgelieferten Informationsmaterial hinweisen

• Aus Sicherheitsgründen ist dieses Schutzklasse II-Gerät mit doppelter bzw. verstärkter Isolierung ausgestattet, wie mit vorstehendem Symbolangezeigt.
• Vor Anschluss des Geräts an der Steck-dose sicherstellen, dass die auf dem Gerät angegebene Spannung mit der Netzspan-nung übereinstimmt.
• Der Netzstecker dient zum Trennen des Geräts vom Netz und muss deshalb leicht zugänglich bleiben.
• Falls das Netzkabel beschädigt ist, muss es vom Hersteller, dessen technischen Kundendienst oder von ähnlich qualifizierten Personen ersetzt werden, um Gefahren zu vermeiden.
• ACHTUNG: Um die Gefahr eines Brandes oder Stromschlages zu reduzieren, das Gerät nicht Regen oder Feuchtigkeit aussetzen. Das Gerät darf keinen Tropfen oder Spritzern ausgesetzt werden, und es dürfen keine mit Flüssigkeiten gefüllte Gegenstände wie Vasen auf das Gerät gestellt werden.

- Das Netzkabel, das Gerät und Verlängerungskabel regelmäßig auf Beschädigungen prüfen. Ein beschädigtes Gerät nicht betreiben. Sofort den Netzstecker ziehen.

– Das Netzkabel und, falls erforderlich, das Verlängerungskabel so führen, dass man nicht daran ziehen oder darüber stolpern kann. Das Netzkabel nicht in leicht zugänglichen Bereichen herunterhängen lassen.

– Das Netzkabel nicht einklemmen, knicken oder über scharfe Kanten ziehen.

- Darauf achten, dass das Kabel nicht betreten und nicht gequetscht wird, insbesondere am Stecker, den Anschlussdosen und an der Stelle, an welcher das Kabel am Gerät angeschlossen ist.

- Den Netzstecker niemals am Kabel oder mit nassen Händen herausziehen.

- Bei Fehlfunktionen während der Verwendung, bei Gewitter, vor dem Reinigen und wenn das Gerät längere Zeit nicht gebraucht wird, den Netzstecker ziehen.

- Es ist möglich, dass das Gerät infolge elektrostatischer Entladungen nicht einwandfrei funktioniert oder auf die Betätigung eines Bedienelementes nicht reagiert. Das Gerät ausschalten und den Netzstecker ziehen; nach einigen Sekunden den Netzstecker wieder einstecken.

- Sämtliche Wartungsarbeiten ausschließlich von qualifiziertem Kundendienstpersonal durchführen lassen. Auf keinen Fall versuchen, das Gerät selbst zu reparieren. Bei Beschädigungen jeglicher Art den Kundendienst konsultieren, z.B. bei Beschädigung des Netzkabels oder Netzsteckers, nachdem Flüssigkeiten in das Gerät eingedrungen oder Gegenstände hineingefallen sind, das Gehäuse beschädigt ist, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht ordnungsgemäß funktioniert oder fallen gelassen wurde.

– Nach Abschluss jeglicher Wartungs- oder Reparaturarbeiten an diesem Produkt den Servicetechniker bitten, Sicherheitskontrol-

len auszuführen, um festzustellen, ob dass das Produkt in einwandfreiem Betriebszustand ist.

– Ausschließlich vom Hersteller empfohlenes oder im Lieferumfang befindliches Zubehör verwenden. Entsprechend den Angaben in dieser Gebrauchsanw eisung montieren.
– Beim Aufstellen des Gerätes ausreichend Platz für Luftzirkulation freilassen. Nicht in Bücherregalen, Einbauschränken o. ä. aufstellen.
– Die Luftzirkulation nicht durch Abdecken der Lüftungsöffnungen mit Gegenständen wie Zeitungen, Tischtüchern, Vorhängen, usw. behindern. Keine Gegenstände in das Gerät einstecken.
- Keine offenen Flammen wie z. B. brennende Kerzen auf das Gerät stellen.
- Keine elektronischen Geräte oder Spielzeug auf das Gerät stellen. Solche Gegenstände können herunterfallen und Sach- und/oder Personenschäden verursachen.
– Nicht in der Nähe von Wärmequellen wie z.B. Heizkörpern, Heizregistern, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verstärker) aufstellen.
– Keine übermäßige Kraft auf die Front oder Oberseite des Gerätes ausüben, da dadurch das Gerät umstürzen kann.
- Das Gerät nicht verschieben oder bewegen, während es eingeschaltet ist.
– Die Oberfläche des Gerätes nicht mit scharfen oder harten Gegenständen berühren, andrücken oder reiben.
- Das Gerät nicht von kalten in warme Umgebungen und umgekehrt bringen. Kondensation kann zur Beschädigung des Gerätes und elektrischer Bauteile führen.
- Für Geräte mit Kopfhöreranschluss: GEFAHR! Übermäßiger Schalldruck von Ohr- und Kopfhörem kann zu Gehörschädigungen führen. Wenn Sie über längere Zeit laute Musik hören, kann Ihr Hörvermögen beeinträchtigt werden. Eine angemessene Lautstärke einstellen.

- Für Geräte mit USB-Funktion: Bei Funktionsstörungen zum Rückstellen des Gerätes die USB-Einheit vom Gerät entfernen.

- Für Geräte mit USB-Funktion: Falls ein USB-Speichermedium in Folge von elektrostatischen Entladungen und kurzzeitigen Überspannungen nicht funktioniert, das Speichermedium vom Gerät entfernen.

– Für Geräte / Zubehör mit Batteriebetrieb:

- ACHTUNG! Explosionsgefahr bei nicht ordnungsgemäßem Austausch der Batterien. Nur durch Batterien des gleichen Typs ersetzen. Auf richtige Polarität achten.

• Batterien (Batteriepackung oder eingelegte Batterien) keiner übermäßigen Hitze durch Sonneneinstrahlung, Feuer o.ä. aussetzen. Vor mechanischen Erschütterungen schützen. Trocken und sauber halten. Von Kindern fernhalten.
  – Batterien nicht öffnen, auseinandernehmen, aufschneiden oder kurzschließen. Alte und neue Batterien nicht zusammen verwenden.
  – Fachgerecht entsorgen. Bei der Entsorgung von Batterien Umweltaspekte beachten. Nicht mit dem Haushaltsmüll entsorgen.
  – Die Sicherheits- und andere Hinweise auf der Batterie oder deren Verpackung beachten.

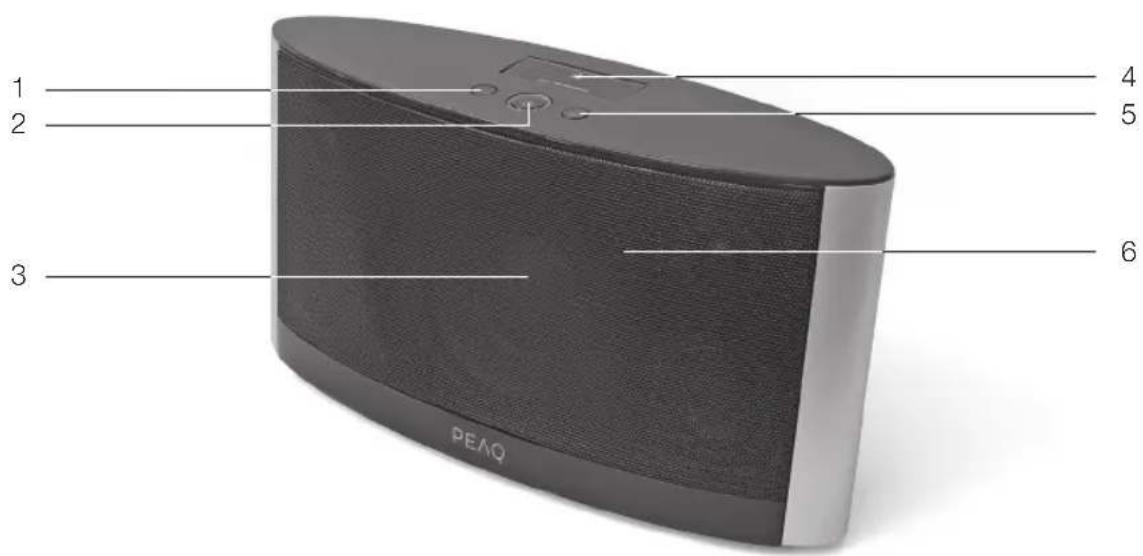

Haupteinheit

1 Lautstärke ▶ Taste
2 Standby-Taste
3 Lautsprecher

4 iPod/iPhone-Dock
5 Lautstärke 🔔+ Taste
6 Empfänger Fernbedienung

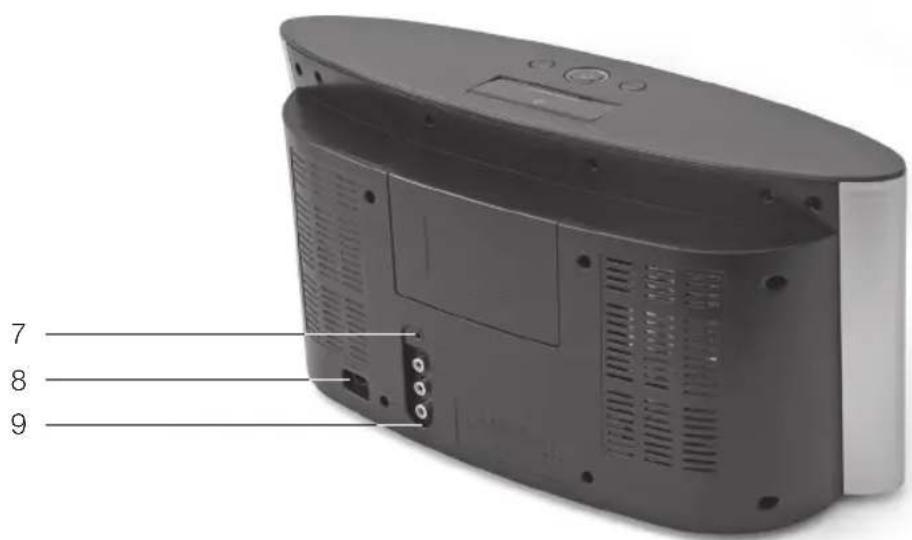

7 AUX IN Anschluss
8 Netzkabelanschluss

9 Komponent-Video-Ausgangsbuchsen

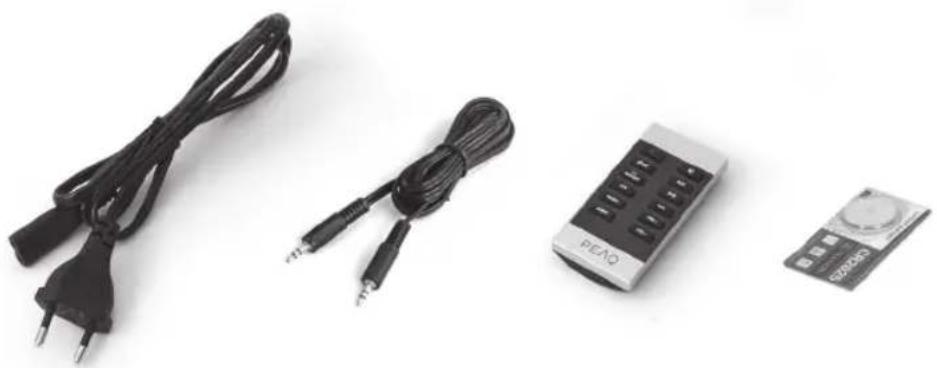

Zubehör

1x Netzkabel
1x Audiokabel 3,5 mm
1x Fernbedienung

1x Batterie (3 V CR2025)
1x Bedienungsanleitung

BATTERIEN EINLEGEN

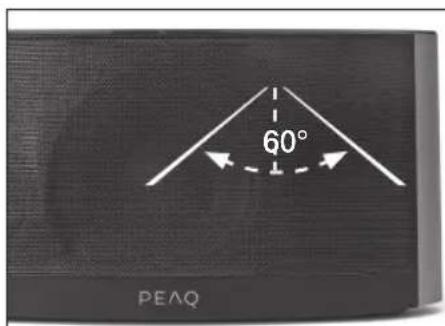

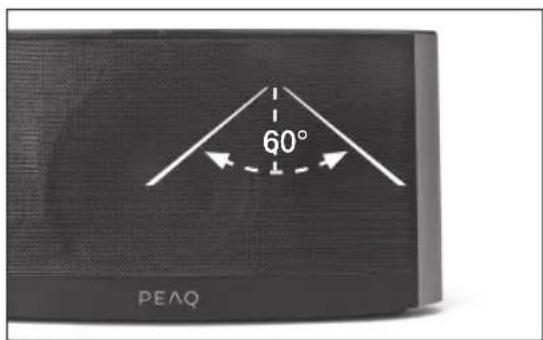

REICHWEITE FERNBEDIENUNG CA. 7 M

Den Batteriehalter herausziehen. Die Batterie einsetzen. Dabei auf die richtige Polariität achten (+ auf der Batterie zu + auf dem Halter/Fernbedienung). Den Batteriehalter wieder einsetzen.

Sicherheitsanmerkung

Wichtige Sicherheitsanweisungen. Bitte aufmerksam durchlesen und für späteren Gebrauch aufbewahren.

WARNING: SHOCK HAZARD-DO NOT OPEN AVIS: RISQUE DE CHOC ÉLECTRIQUE-NE PAS OUVRIR

Der Blitz mit Pfeilspitze innerhalb eines gleichseitigen Dreiecks soll den Benutzer vor nicht isolierter "gefährlicher Spannung" innerhalb des Gerätegehäuses warnen, welche ausreichend hoch ist, um eine Stromschlaggefahr für Personen und Tiere darzustellen.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Benutzer auf wichtige Betriebs- und Wartungsanweisungen im mitgelieferten Informationsmaterial hinweisen. Um die Brand- und Stromschlaggefahr zu reduzieren, das Gerät nicht Regen oder Feuchtigkeit aussetzen. Das Gerät keinen Spritzern oder Feuchtigkeit aussetzen. Keine mit Flüssigkeiten gefüllte Gegenstände wie beispielsweise Vasen auf das Gerät stellen.

Einrichten

Eine stabile, ebene und saubere Oberfläche zum Austellen des Gerätes auswählen. Kabel so verlegen, dass sie nicht zu einer Stolperfalle werden, und keine schweren oder scharfkantigen Gegenstände auf die Kabel oder Geräte stellen. Zwecks Belüftung um das Gerät herum ca. 10 cm freilassen, und direkte Sonneneinstrahlung vermeiden.

STROMVERSORGUNG

Den Netzstecker in den Anschluss an der Geräterückseite anschließen. Den Netzstecker einstecken.

Anschlüsse

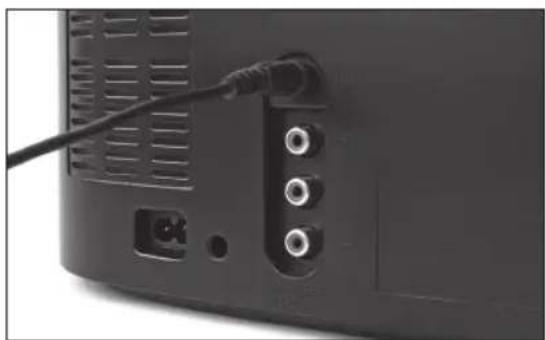

LINE IN

Mit Hilfe eines 3,5-mm-Audiokabels externe Audioquellen über die LINE IN Buchse anschließen. Auf AUX auf der Fernbedienung drücken.

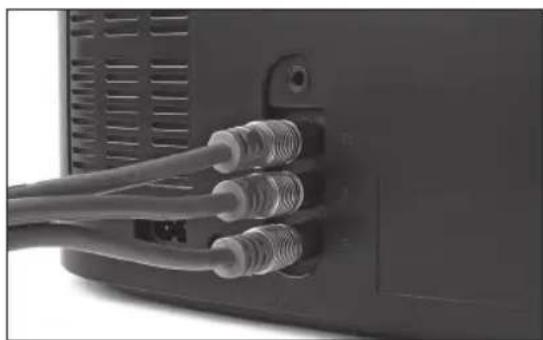

VIDEO-AUSGANG

Mit Hilfe eines RGB-Kabels ein TV-Gerät über die Komponent-Video-Ausgänge anschließen. Um die Videowiedergabe über iPhone/iPod ein- oder auszuschalten, auf der Fernbedienung auf TV ON/OFF drücken.

HINWEIS: Sicherstellen, dass am TV-Gerät die richtige AV-Quelle ausgewählt ist.

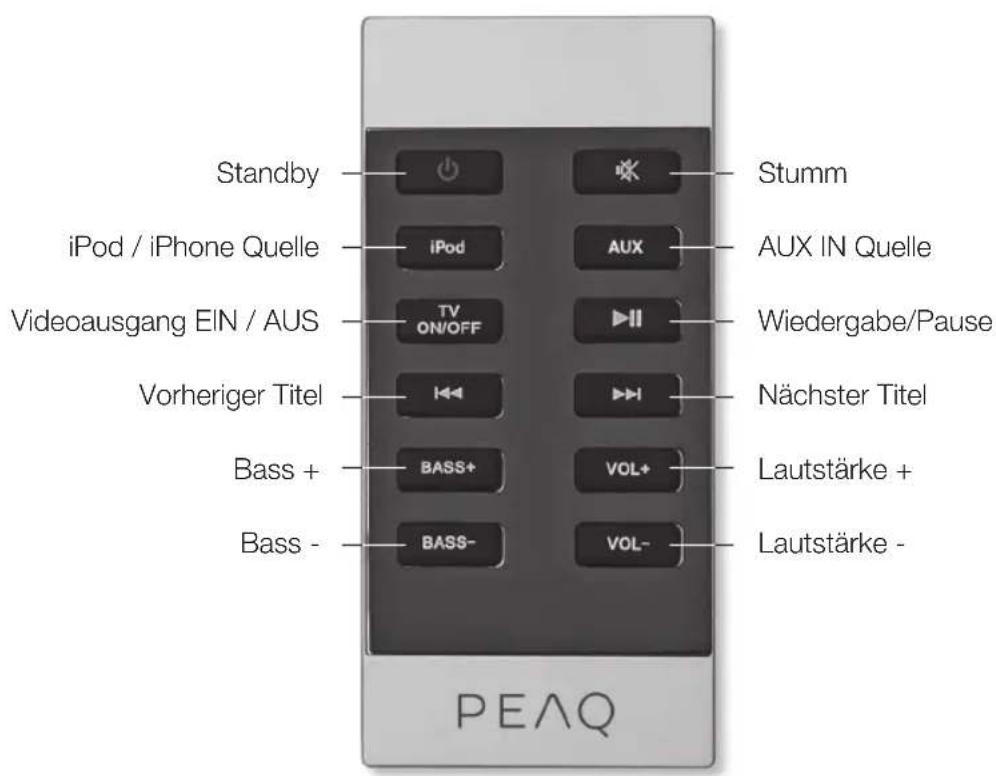

Fernbedienung

Betrieb

INBETRIEBNAHME

Zum Einschalten des Gerätes aufauf dem Gerät oder der Fernbedienung drücken. Bei eingeschaltetem Gerät leuchtet eine weiße LED.

STANDBY

Um das Gerät wieder in den Standby-Modus zu schalten, auf ♘auf dem Gerät oder der Fernbedienung drücken. Im Standby-Modus leuchtet die weiße LED nicht.

LAUTSTÄRKE

Zum Erhöhen der Lautstärke auf + auf dem Bedienfeld oder auf VOL+ auf der Fernbedienung drücken.

Zum Reduzieren der Lautstärke auf -▶ auf dem Bedienfeld oder auf VOL- auf der Fernbedienung drücken.

BASS

Zum Einstellen des Subwoofer-Basswertes auf BASS +/- auf der Fernbedienung drücken.

ZURÜCK

VOR

Während der Wiedergabe auf ▶drücken, um zum nächsten Titel zu springen. Nach drei Sekunden zweimal schnell auf ◀drücken, um zu vorherigen Titel zu springen. Wird die Taste nur einmal betätigt, wird der aktuelle Titel nochmal von Beginn an abgespielt.

WIEDERGABE / PAUSE

Im Stopmodus einmal auf ▶drücken, um die Wiedergabe zu starten. Um die Wiedergabe vorübergehend anzuhalten, nochmals auf ▶ll drücken; der Ton ist ausgeschaltet. Zum Fortsetzen erneut auf ▶drücken.

STUMM

Auf auf der Fernbedienung drücken, um den Ton vorübergehend auszuschalten. Erneut auf drücken, um zur voreingestellten Lautstärke zurückzukehren.

iPhone/iPod-Wiedergabe

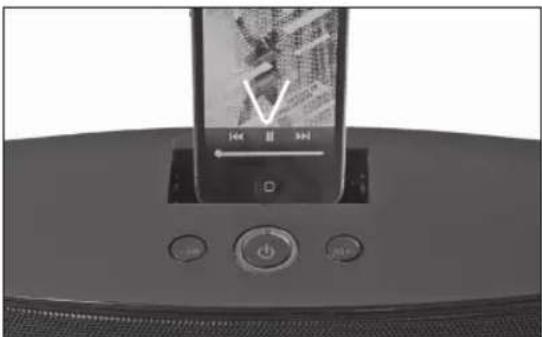

iPhone/iPOD - ANSCHLUSS

Um Musik von einem iPhone/iPod abzuspielen, die Abdeckung der Docking-Station an der Geräteoberseite öffnen.

Das iPhone/iPod an der Docking-Station anschließen. Sicherstellen, dass das iPhone/iPod richtig angeschlossen ist. Auf iPod auf der Fernbedienung drücken. HINWEIS: Das iPhone/iPod vorsichtig einsetzen, sodass die Anschlussstifte nicht beschädigt werden.

AUFLADEN

Das angeschlossene iPhone/iPod wird im ON-Modus geladen.

Fehlerbehebung

Kein Strom Mit Hilfe eines anderen Gerätes	kontrollieren,ob die Steckdose Strom führt.
	Sicherstellen, dass das Netzkabel ordnungsgemäß am Gerät und der Steckdose angeschlossen ist.
iPhone/iPod reagieren nicht	Die Docking-Station und iPhone/iPod auf Hindernisse an den Anschlüssen kontrollieren,dann wieder einstecken.
	Kontrollieren, ob die neueste iPhone/iPod-Software installiert ist, und sicherstellen, dassiPhone/iPod ordnungsgemäß funktioniert.
Kein TonVerzerrter Klang	Eine andere Quelle an der Docking-Stationoder über AUX anschließen, um die Funktionzu testen.
	Sicherstellen, dass das TV-Gerät ordnungsgemäß angeschlossen ist und den richtigenAV-Kanal zeigt.
	Sicherstellen, dass die MUTE- (Stumm) Funktion des Gerätes, des TV-Gerätes oder derQuelle nicht aktiv ist.
Kein Bild Sicherstellen, dass das TV-Gerät ordnungsgemäß angeschlossen ist und den richtigenAV-Kanal zeigt.
Verzerrtes Bild oder Bildrauschen Das iPhone	Prüfen, ob das Verbindungskabel defekt ist.
	Prüfen, ob das Verbindungskabel defekt ist.
	Prüfen, ob das Verbindungskabel defekt ist.
	Prüfen, ob das Verbindungskabel defekt ist.
	Prüfen, ob das Verbindungskabel defekt ist.
	Prüfen, ob das Verbindungskabel defekt ist.
	Prüfen, ob das VerbindungSKabel defekt ist.
	Prüfen, ob das VerbindungSKabel defekt ist.
	Prüfen, ob das VerbindungSKabel defekt ist.
	Prüfen, ob das VerbindungSKabel defekt ist.
	Prüfen, ob das VerbindungSKabel defekt ist.
	Prüfen, ob das VerbindungSKabel defekt ist.
	Pulfehl, dass das Verbindungskabel defekt ist (und nicht über einAV-System, Kabelbox, Satellitenempfänger usw.).
	Pulfehl, dass das Verbindungskabel defekt ist (und nicht über einAV-System, Kabelbox, Satellitenempfänger usw.).

Technische Daten

Nennspannung: AC 230 V\~, 50 Hz

Leistungsaufnahme: 130 W

Energieverbrauch Standby-Modus: < 1 W

Ausgangsleistung:

180 W RMS

(20W X 2 + 25W X 2 + 90W, 2.2.1 system)

L/R CH (60 Hz - 20 kHz bei +1 / -2 dB)

Frequenzgang:

Empfindlichkeit: L/R: 600 mV

Überlast Quelle e.m.f.: >2V

Trennung: > 50 dB

S/N: 60 dB

Fernbedienung: > 7 m

Abmessungen (B x H x T): 166 (B) x 202 (H) x 400 (T) mm

Gewicht: 6,25 kg

Betriebs-/Umgebungstemperatur: -10°C bis +40 C

Das Typenschild befindet sich an der Rückseite des Gerätes.

iPod / iPhone / iPad

"Made for iPod" (für iPod hergestellt), "Made for iPhone" (für iPhone hergestellt) und "Made for iPad" (für iPad hergestellt) bedeutet, dass ein elektrisches Zubehörgerät speziell für den Anschluss an iPod, iPhone bzw. iPad entwickelt wurde, und dass die Einhaltung der Leistungsstandards von Apple vom Hersteller bestätigt wurde. Apple ist nicht für den Betrieb dieses Gerätes oder dessen Konformität mit Sicherheits- und Regulierungsstandards verantwortlich. Bitte beachten Sie, dass die Verwendung dieses Gerätes in Verbindung mit iPod, iPhone oder iPad die Wireless-Leistung beeinflussen kann. iPad, iPhone, iPod, iPod classic, iPod nano, iPod shuffle, und iPod touch sind eingetragene Warenzeichen von Apple Inc. in den USA und anderen Ländern.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Gerät ist zum Empfang und Wiedergabe von Audio- und Videosignalen vorgesehen. Das Gerät ausschließlich gemäß diesen Anweisungen verwenden. Unsachgemäße Verwendung ist gefährlich und führt zum Verlust jeglicher Garantieansprüche. Beachten Sie die Sicherheitshinweise.

ENTSORGUNG

Das Symbol "durchgestrichene Mülltonne" erfordert die separate Entsorgung von Eletro- und Elektronik-Altgeräten (WEEE). Elektrische und elektronische Geräte können gefährliche und umweltgefährdende Stoffe enthalten. Dieses Gerät nicht im unsortierten Hausmüll entsorgen. An einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden.
