BRUKSANVISNING PPA500 PEAQ

Enheten stödjer uppräknade iPod-/iPhone-apparater (iPod-/iPhone-apparater som visas ingår inte)

Blixten med pil inom en liksidig triangel är avsedd att uppmärksamma användaren på att det finns en en oisolerad "farlig spänning" innanför höljet på apparaten, som kan vara tillräcklig för att utgöra risk för elektriska stötar.

Utropstecknet i en liksidig triangel är avsett att varna användaren för viktiga drifts- och underhållsinstruktioner i dokumentationen som medföljer apparaten

• Av säkerhetsskäl är denna klass II-apparat försedd med dubbel eller förstärkt isolering vilket anges med denna symbol
• Innan du ansluter apparaten till ett vägguttag ska du säkerställa att spänningen som anges på den motsvarar din lokala nätspänning.
• Nätkontakten är samtidigt frånkopplingsenhet och ska alltid vara lätt åtkomlig.
• Om strömkabeln skadats ska den, för undvikande av risker, bytas ut av tillverkaren eller dennes serviceombud eller på liknande sätt kvalificerad person.
• WARNING: För att minska risken för eldsvåda och elektriska stötar ska inte apparaten utsättas för regn eller fukt. Apparaten får inte utsättas för droppar eller stänk och vätskefyllda föremål, som vaser, ska inte placeras ovanpå den.

• Kontrollera regelbundet om elkabeln, apparaten eller förlängningskabeln är defekta. Om den är defekt ska inte apparaten användas. Dra då genast ut kontakten ur vägguttaget.

• Dra elkabeln och om nödvändigt förlängningskabeln på sådant sätt att det blir omöjligt att dra i den eller snubbla över den. Låt inte strömkabeln hänga ner så den blir lätt att nå.

• Kläm, böj eller dra inte elkabeln över vassa kanter.
• Skydda elkabeln från att trampas på eller klämmas särskilt vid kontakten, andra uttag och den punkt där den kommer ut från apparaten.
• Dra aldrig ut kontakten med hjälp av elkabeln eller med våta händer.
• Dra ut elkontakten om det uppstår fel under användning, åskväder, före rengöring och när den inte ska användas under en längre tid.
• Apparaten kanske inte fungerar som den ska eller reagerar när någon av kontrollerna trycks ner på grund av elektrostatisk urladdning. Stäng då av den och slå på igen efter några sekunder.
• Låt allt servicearbete utföras av kvalifice-rad servicepersonal. Försök inte att reparera apparaten på egen hand. Service krävs när apparaten på något sätt skadats, som när kabel eller kontakt är trasig, vätska har spillts ut, föremål har ramlat ner i den, höljet har skadats, eller den har utsatts för regn eller fukt, inte fungerar normalt eller har tappats i golvet
• När denna produkt genomgått service eller reparerats ska du alltid be serviceteknikern göra säkerhetskontroller och fastställa att produkten är i skick att kunna användas.
• Använd inte andra anslutningar eller tillbehör än dem som rekommenderats av tillverkaren eller sålts tillsammans med denna apparat. Installera den i överensstämmelse med denna handbok.
• Vid installation ska tillräckligt med utrymme lämnas för ventilation. Installera inte i bokhyllor, inbyggda skåp eller liknande.

– Hindra inte ventilationen genom att täcka över ventilationsöppningarna med föremål som tidningar, bordsdukar, gardiner etc. För inte in föremål i apparaten.

- Placera inte källor med öppna lågor, som tända stearinljus, på apparaten.

- Placera inte någon som helst elektronisk utrustning eller leksaker på apparaten. Sådana föremål kan falla ner och då or- saka sak- eller personskada.

- Installera inte enheten i närheten av några som helst värmekällor som radiatorer, värmemagasin, spisar och andra apparater (inklusive förstärkare) som producerar värme.

– Använd inte onödigt mycket kraft för att öppna fronten eller översidan, eftersom apparaten då kan välta.

- Byt inte eller flytta apparaten medan den är påslagen.

– Vidrör inte ytan, tryck inte heller på den eller gnugga den med vassa eller hårda föremål.

– Flytta inte apparaten från kalla till varma platser eller vice versa. Kondens som då uppstår kan skada apparaten och dess elektriska delar.

- För apparater med hörlursuttag: FARA! Överdriven ljudvolym från hörlurar eller headset kan orsaka hörselskador. Att lyssna på hög musik, särskilt i hörlurar och under lång tid, kan skada hörseln. Ställ därför in en måttlig volym.

- För apparater med USB-funktion: Återställ apparaten genom att koppla bort USB-enheten från apparaten om denna skulle fungera dåligt.

– För apparater med USB-funktion: Om ett USB-minne fungerar dåligt som resultat av elektrostatiska urladdning och tillfälliga strömskador, ska enheten kopplas bort från apparaten.

- För apparater/tillbehör som är avsedda att användas med batterier:

- FÖRSIKTIGHET! Risk att batterierna exploderar om de sätts tillbaka på fel sätt. Byt endast ut mot samma eller likvärdig typ. Se till polerna är vända på rätt håll.

– Utsätt inte batterierna (batteripaket eller monterade batterier) för alltför hög värme som solsken, eld eller liknande. Skydda dem mot mekaniska stötar. Håll dem torra och rena. Håll dem borta från barn.

- Ta inte isär, öppna eller strimla eller kortslut batterierna. Blanda inte nya och gamla batterier.

- Avfallshantera dem på rätt sätt. Uppmärksamma miljöaspekter vid kassering av batterier. Lägg dem inte i hushållsavfallet.

- För upplysningar om säkerhet och fler anvisningar hänvisas till batteriets förpackning.

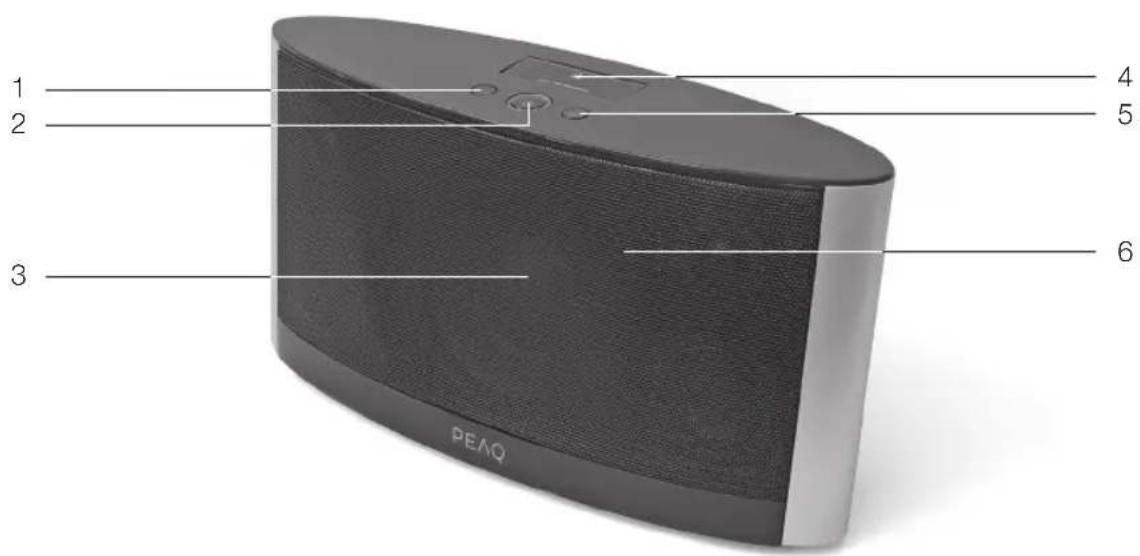

Huvudenhet

1 Volymknapp -
2 Standby-knapp
3 Högtalare

4 iPod/iPhone-dockning
5 Volymknapp
6 Fjärrkontrollens sensor

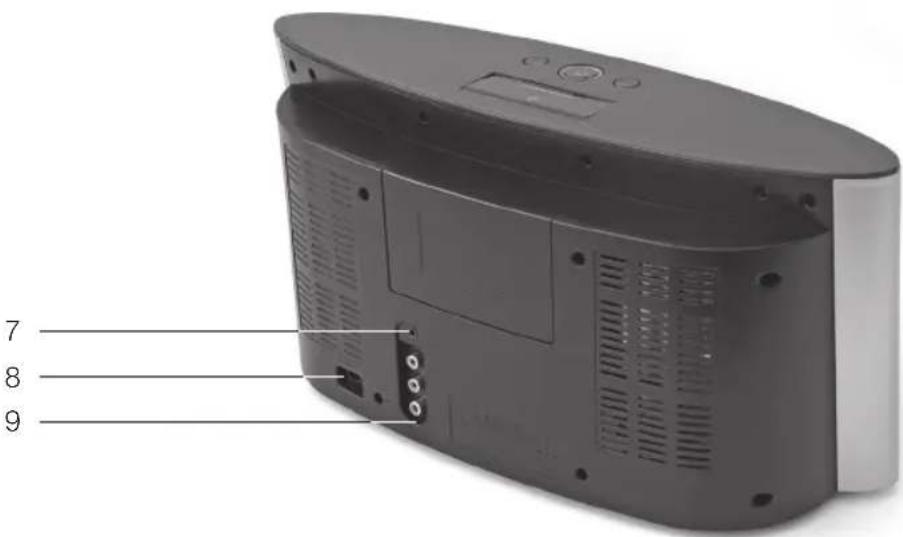

7 AUX IN-uttag
8 Strömkabeluttag

9 Utgångar för komponentvideo

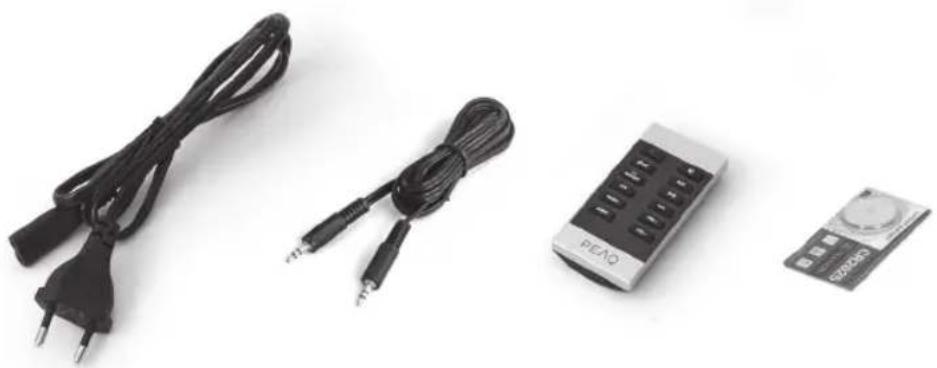

Tillbehör

Dra ut batterihållaren. Sätt i batteriet. Kontrollera rätt polaritet + ska läggs mot +-märkningen på hållaren/fjärrkontrollen. Sätt tillbaka batterihållaren.

Säkerhetsanmärkning

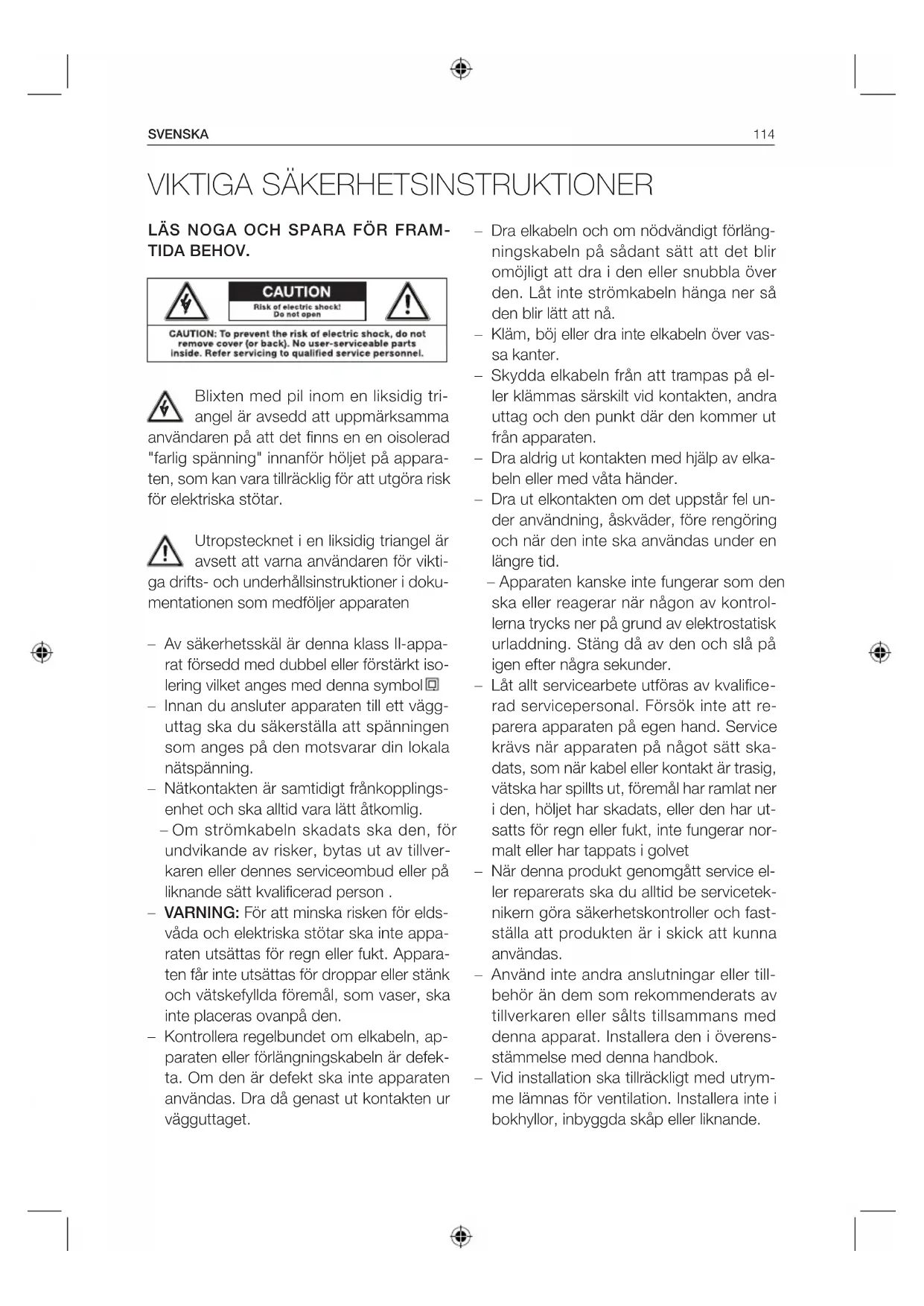

Viktiga säkerhetsanvisningar. Läs noga och spara för framtida bruk.

WARNING: SHOCK HAZARD-DO NOT OPEN AVIS: RISQUE DE CHOC ÉLECTRIQUE-NE PAS OUVRIR

Blixten med pilspets inom en liksidig triangel, är avsedd att varna användaren för att det inom apparatens hölje finns oisolerad "farlig spänning", tillräckligt hög för att människor och djur kan riskera att få elektriska stötar.

Utropstecknet i en liksidig triangel är avsett att varna användaren för viktiga drifts- och underhållsinstruktioner i dokumentationen som medföljer apparaten. För att minska risken för brand eller el-stöt får inte apparaten utsättas för regn eller fukt. Apparaten får inte utsättas för droppande vätska eller stänk. Föremål som innehåller vätska, till exempel vaser, får inte placeras på apparaten.

Installation

Platsen där apparaten ska placeras ska vara stabil, jämn och ren. Dra kablarna så att dessa inte utgör snubbelfara, placera inte tunga eller vassa föremål på kablar eller apparat. Det ska vara ungefär 10 cm fritt för ventilation runt apparaten, dessutom ska direkt solljus undvikas.

STRÖMFÖRSÖRJNING

Använd en 3,5 mm ljudkabel för att ansluta en extern ljudkälla via AUX-IN-uttaget. Tryck på knappen AUX på fjärrkontrollen.

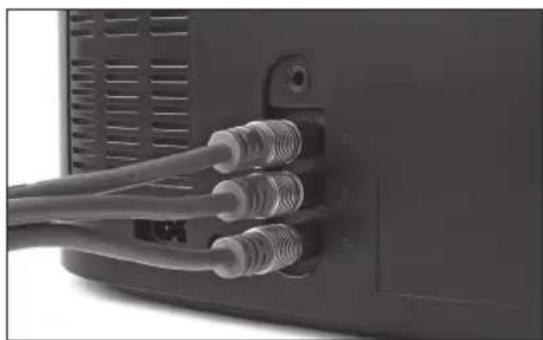

VIDEO-UT

Använd en RGB-videokabel för att ansluta en TV via komponentvideoutgångarna. Tryck på TV ON/OFF på fjärrkontrollen för att ställa in videouppspelning från iPhone/iPod i läge på eller av.

OBS: Se till att rätt AV-in källa har valts på TV:n.

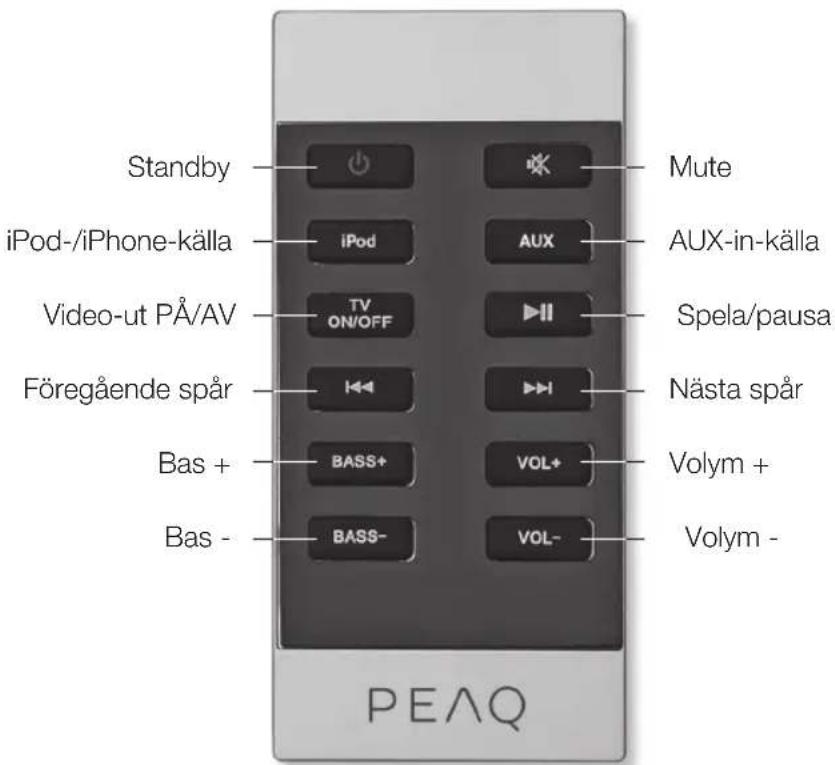

Fjärrkontroll

Användning

START

Tryck på opå enheten eller på fjärrkontrollen för att slå på apparaten. När apparaten är på tänds en vit LED-lampa.

STANDBY

För att få enheten att återgå till standbyläge, ska du trycka på på enheten eller på fjärrkontrollen. När apparaten är i standbyläge är den vita LED:n släckt.

VOLYM

Tryck på 📁+ på panelen eller VOL+ på fjärrkontrollen för att höja volymen. Tryck på -→ på panelen eller på VOL- på fjärrkontrollen för att minska volymen.

BAS

Tryck på BASS +/- på fjärrkontrollen för att ställa in basen för subwoofern.

FÖREGÄENDE NÄSTA

Tryck vid uppspelning på ►för att hoppa till nästa spår. Efter tre sekunder ska du trycka snabbt två gånger på ►för att hoppa til föregående spår. Om du trycker en gång kommer aktuellt spår att spelas upp från början.

▶ SPELA/PAUSA

I stoppläge trycker du en gång på ►för att starta uppspelningen. För att pausa uppspelningen tillfälligt trycker du en gång till på ►II så att ljudet inte hörs. För att återuppta trycker man en gång till på ►II

MUTE

För att tillfälligt stänga av ljudet trycker man på knappen ✕på fjärrkontrollen. Tryck en gång till på ✕för att återgå till tidigare volymnivå.

Uppspelning av iPhone/iPod

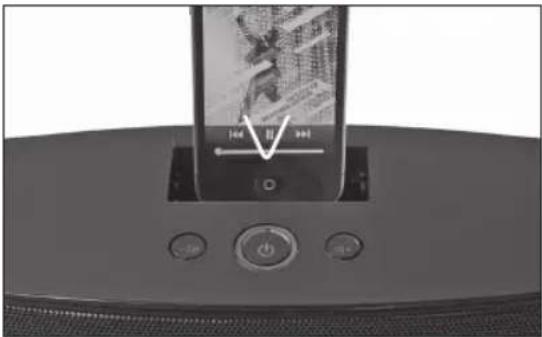

ANSLUTA iPHONE/iPOD

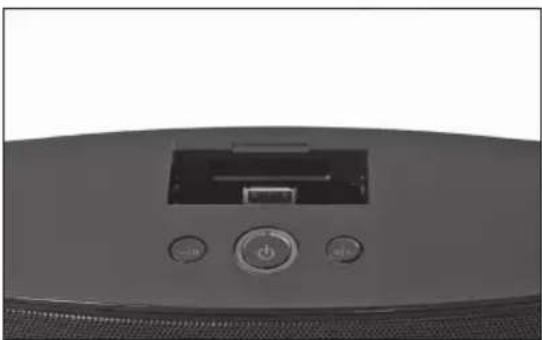

För att lyssna på iPhone/iPod öppnar man dockningsluckan uppe på apparaten.

Anslut din iPhone/iPod till dockningsplatsen. Se till att din iPhone/iPod ansluts korrekt. Tryck på knappen iPod på fjärrkontrollen. OBS: Var försiktig när du ansluter din iPhone/iPod så att inte stiften skadas.

LADDNING

I läget ON kommer din iPhone/iPod att laddas.

Felsökning

Ingen ström Anslut en annan apparat för att kontrollera att vägguttaget fungerar.
iPhone/iPod reagerar inte Kontrollera att dockningen mellan apparat och iPhone/iPod är korrekt, gör annars om anslutningen.
Inget ljudFörvrängt ljud	Anslut en annan källa till dockningen eller via AUX-ingången för att kontrollera funktionen.
	Kontrollera att TV:n är korrekt ansluten och att den visar rätt AV-kanal.
	Kontrollera att MUTE-funktionen inte har aktiverats på apparaten, TV eller ljudkälla.
Ingen bild Kontrollera att TV:n är korrekt ansluten och att den visar rätt AV-kanal.
Förvrängd bild eller störningar iPhone/iPod	kan vara skadad eller smutsig.Rengör den eller försök med en annan.
	Återställ TV:ns färgsystem.
	Kontrollera att apparaten är kopplad direkt till TV:n (och inte via ett AV-system, kabel-tv-box, satellitmottagare, etc.)

Specifikationer

Märkspänning: AC 230 V\~, 50 Hz

Elförbrukning: 130 W

Strömförbrukning i standby: < 1 W

Uteffekt:

180 W RMS

(20W X 2 + 25W X 2 + 90W, 2.2.1 system)

Känslighet: L/R: 600 mV

Överbelastningskälla emk: > 2V

Separation: > 50 dB

Signal-/brusförhållande: 60 dB

Fjärrkontroll: > 7 m

Mått (B x H x D): 166 (B) x 202 (H) x 400 (L) mm

Vikt: 6,25 kg

Drifts-/omgivningstemperatur: -10 °C till +40 °C

Märkplåten är placerad på apparatens baksida.

iPod/iPhone/iPad

"Made for iPod", "Made for iPhone" och "Made for iPad" innebär att apparaten har konstruerats för att kunna anslutas till en iPod, iPhone eller iPad och att den är certifierad av tillverkaren för att uppfylla de prestandakrav som Apple ställer upp. Apple ansvarar inte för driften av denna enhet eller för att den ska överensstämma med normerna för säkerhet och bestämmelser. Observera att om denna apparat används tillsammans med iPod, iPhone eller iPad kan det påverka den trådlösa prestandan.

iPad, iPhone, iPod, iPod classic, iPod nano, iPod shuffle och iPod touch är varumärken som tillhör Apple Inc., registrerat i USA och andra länder.

AVSEDD ANVÄNDNING

Denna apparat är avsedd för att ta emot och spela audio-och videosignaler. Den får endast användas enligt dessa instruktioner. Felaktig användning innebär fara och ogiltigförklarar alla garantianspråk. Följ säkerhetsanvisningarna.Följ säkerhetsanvisningarna.

AVFALLSHANTERING

Den överkryssade soptunnan innebär att elektronisk och elektrisk utrustning (WEEE) ska avfallshanteras separat. Elektrisk och elektronisk utrustning kan innehålla farliga och skadliga ämnen. Denna apparat får inte kastas med hushållsavfallet. Lämna in den på återvinningsstationen för återvinning av elektroniskt och elektriskt avfall. Genom att göra detta hjälper du till att bevara resurserna och skydda miljön. Kontakta din återförsäljare eller lokala myndigheter för mer information.
