РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PPA500 PEAQ

Руководство пользователя

ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ И СОХРАНИТЕ НА БУДУЩЕЕ.

Символ молнии со стрелкой внутри рав- ностороннего треугольника служит, чтобы привлечь внимание пользователя к наличию неи- золированного "опасного напряжения" внутри этого прибора, величина которого может быть до- статочной для поражения людей током. Восклицательный знак внутри равносто- роннего треугольника служит, чтобы при- влечь внимание пользователя к важной операции и указаниям по обслуживанию в литературе, со- провождающей этот прибор. – Данный символ обозначает, что по соображе- ниям безопасности в этом приборе класса II используется двойная или усиленная изоляция

– Перед подключением прибора к сетевой ро- зетке убедитесь, что напряжение, указанное на самом приборе, соответствует напряжению в локальной сети электропитания. – Сетевой штепсель используется в качестве разъединителя; разъединитель должен всегда находиться в исправном состоянии. – В случае повреждения силового кабеля необ- ходимо, чтобы производитель, его сервисный агент или другое квалифицированное лицо про- извели замену кабеля для устранения возмож- ной опасности. – ПРЕДУПРЕЖДЕНИЕ: Для уменьшения опас- ности пожара или удара током не подвергайте этот прибор воздействию дождя или влаги. Бе- регите его от капель и брызг, не ставьте на него сосуды с жидкостями, например, вазы. – Регулярно проверяйте электрический кабель, кабель самого прибора или удлинительный кабель на предмет наличия повреждений. В ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ случае обнаружения повреждений не эксплу- атируйте прибор. Незамедлительно отключите штепсельную вилку. – Располагайте силовой кабель и, если необхо- димо, удлинительный кабель таким образом, чтобы исключить вероятность того, что кто- либо может наступить или зацепиться за него. Не допускайте провисания силового кабеля в легко доступных местах. – Не зажимайте, не сгибайте и не протягивайте силовой кабель через острые углы. – Не наступайте и не допускайте защемления си- лового кабеля, особенно возле штепсельной вилки. Обеспечьте удобное расположение при- бора относительно сетевой розетки. – Никогда не отключайте штепсельную вилку, по- тянув за силовой шнур, или мокрыми руками. – Отключайте сетевой штепсель в случае корот- кого замыкания в процессе эксплуатации, во время грозы, перед уборкой, а также когда при- бор не эксплуатируется в течение длительного

– Прибор может функционировать ненадлежа- щим образом или не реагировать на команды любых средств управления по причине электро- статического разряда. Выключите и отключите прибор от сети электропитания; повторно под- ключите его по прошествии нескольких секунд. – Обслуживание прибора должно осуществлять- ся квалифицированными сотрудниками сер- висного центра. Не пытайтесь отремонтировать прибор самостоятельно. Обслуживание при- бора требуется в случае любых повреждений, например, повреждение силового кабеля или штепсельной вилки, пролив жидкости, падение каких-либо предметов на прибор, повреждение корпуса, попадание дождя или влаги, сбои в ра- боте или падение самого прибора. – После завершения работ по обслуживанию или любых ремонтных работ попросите сотрудника сервисного центра произвести проверку без- опасности, чтобы убедиться в исправности при-

– Не используйте вспомогательные приспосо- бления или аксессуары, отличные от рекомен-РУССКИЙ

дованных производителем или поставляемых вместе с прибором. Производите установку в соответствии с настоящим руководством поль-

– При установке прибора оставьте пространство, необходимое для вентиляции. Не устанавли- вайте прибор в книжных шкафах, встроенных шкафах или похожих местах. – Не блокируйте вентиляционные отверстия такими предметами, как газеты, скатерти, за- навески и т.д. Не вставляйте в них какие-либо

– Не располагайте на приборе источники откры- того огня, например, зажженные свечи. – Не располагайте на приборе никаких электрон- ных устройств или игрушек. Такие предметы могут упасть и повредить сам прибор и/или на- нести телесные повреждения. – Не устанавливайте прибор вблизи с любыми источниками тепла, такими как батареи, обо- греватели, камины, или иными приспособлени- ями (включая усилители), излучающими тепло. – Не применяйте чрезмерную силу к лицевой или верхней части, т.к. это может привести к опро- кидыванию прибора. – Не переносите и не передвигайте включенный

– Не прикасайтесь, не надавливайте и не трите поверхность прибора острыми или твердыми предметами. – Не переносите прибор из холодных в теплые помещения и наоборот. Образование конден- сата может привести к выходу из строя как самого прибора, так и любых электрических

– Для приборов с гнездом для наушников: ОПАСНОСТЬ! Создаваемое наушниками чрез- мерное звуковое давление может привести к потере слуха. Длительное прослушивание му- зыки на большой громкости может нанести вред слуху. Установите умеренную громкость

– Для устройств с функцией USB: В случае воз- никновения сбоев в работе перезагрузите при- бор посредством отключения USB-прибора от устройства. – Для устройств с функцией USB: Если в ре- зультате электростатического разряда и кра- тковременных выбросов тока в работе USB- накопителя наблюдаются сбои, отключите его от прибора. – Для приборов / аксессуаров, предполагающих работу от батарей: – ВНИМАНИЕ! В случае неправильной замены батареек существует опасность взрыва. За- мену необходимо производить на такие же или эквивалентные батарейки. Соблюдайте поляр-

– Не подвергайте батарейки (комплект батареек или установленные батарейки) чрезмерному воздействию тепла, например, прямые солнеч- ные лучи, огонь и т.д. Не допускайте механиче- ских ударов. Храните в сухом и чистом месте. Храните в недоступном для детей месте. – Не вскрывайте, не разбирайте, не измельчайте и не допускайте короткого замыкания батареек. Не используйте вместе старые и новые бата-

– Утилизируйте надлежащим образом. Соблю- дайте экологические аспекты утилизации ба- тареек. Не утилизируйте с бытовыми отходами. – Соблюдайте инструкции по безопасности, а также иные инструкции, указанные на батарей- ке или ее упаковке.РУССКИЙ

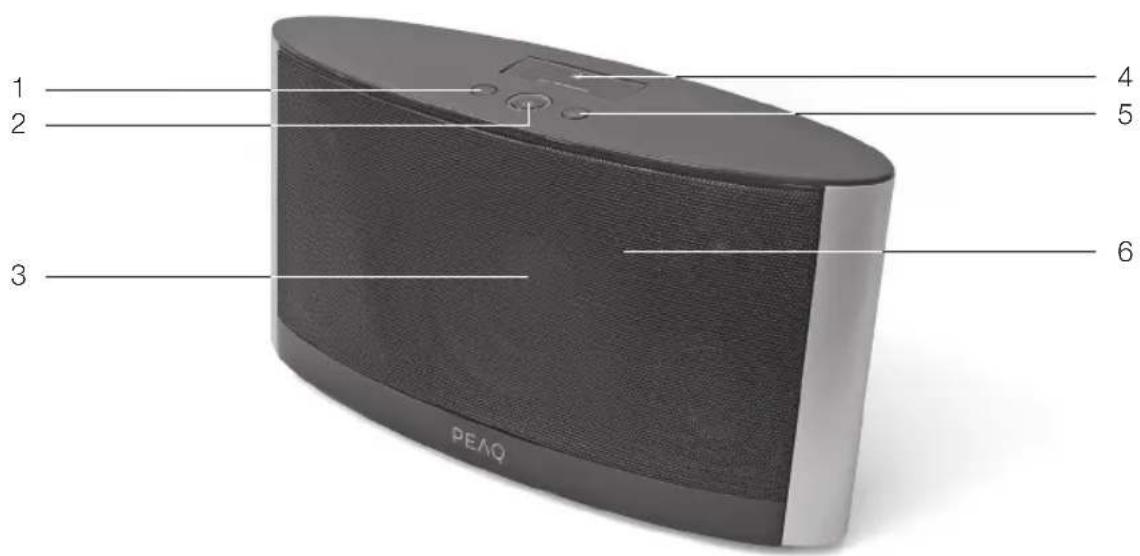

Главный блок 1 Кнопка уменьшения громкости

2 Кнопка режима ожидания 3 Динамики 4 Док для iPod/iPhone 5 Кнопка увеличения громкости

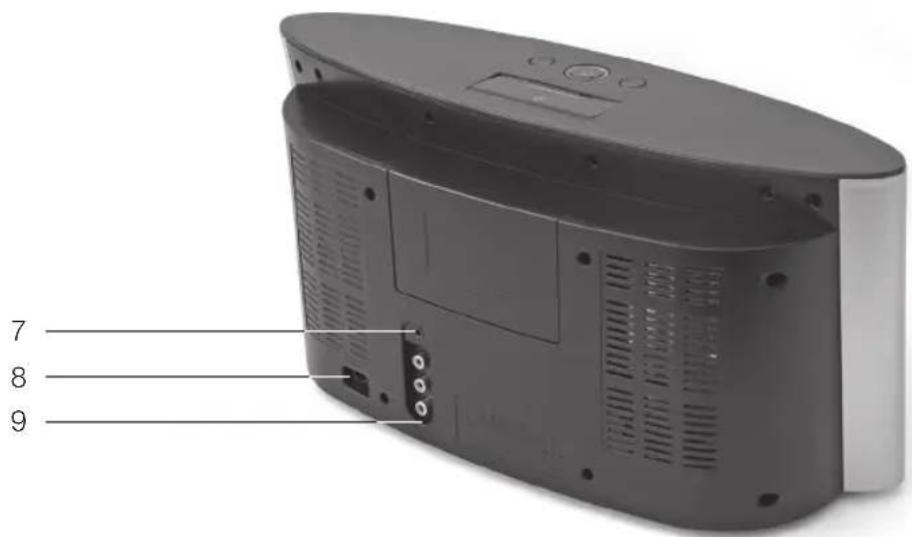

6 Сенсор дистанционного управления 7 Гнездо AUX (для дополнительных

8 Гнездо для шнура электропитания 9 Разъемы компонентного видеовыходаРУССКИЙ

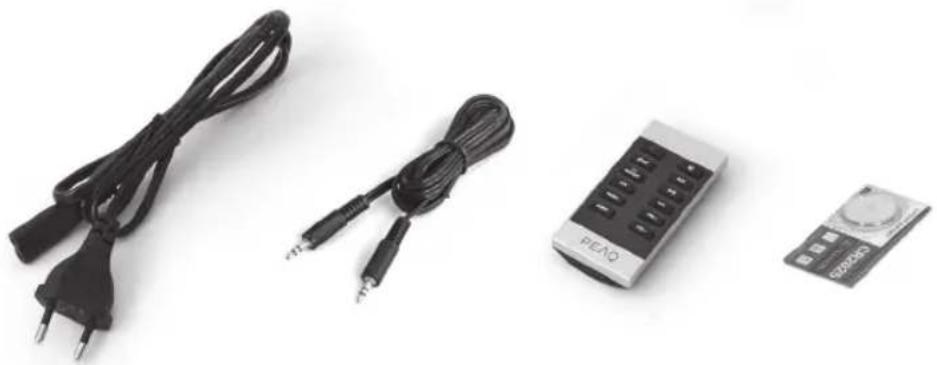

ЗОНА УПРАВЛЕНИЯ ПРИБЛИЗИТЕЛЬНО 7 М 60° Вытяните держатель для батареи. Вставьте батарею. Убедитесь, что + ба- тареи соответствует маркировке + на держателе/пульте ДУ. Снова установите держатель батареи. УСТАНОВКА БАТАРЕИ Принадлежности 1 шнур электропитания 1 аудиокабель 3,5 мм 1 пульт ДУ 1 батарея (3 В CR2025) 1 Руководство пользователяРУССКИЙ

Комментарий по технике безопасности Символ молнии со стрелкой внутри равностороннего треу- гольника служит, чтобы при- влечь внимание пользователя к наличию неизолированного "опасного напряже- ния" внутри этого прибора, величина ко- торого может быть достаточной для по- ражения людей и животных током. Восклицательный знак внутри равностороннего треугольника служит, чтобы привлечь внима- ние пользователя к важной операции и указаниям по обслуживанию в литерату- ре, сопровождающей этот прибор. Во избежание опасности пожара или удара током берегите устройство от дождя и сырости. Не подвергайте прибор воздей- ствию капель или брызг. Не ставьте на него сосуды с жидкостями, например,

Важные инструкции по технике безопас- ности. Внимательно прочитайте и сохра- ните на будущее.

Поместите устройство на устойчивую, ровную и чистую поверхность. Проло- жите кабели так, чтобы они не представ- ляли собой помеху для перемещения; не ставьте на кабели или устройство тяже- лые или острые предметы. Оставьте во- круг устройства около 10 см для венти-

ЭЛЕКТРОПИТАНИЕ Вставьте кабель электропитания в гнез- до с тыльной стороны устройства. Под- ключите прибор к сети.РУССКИЙ

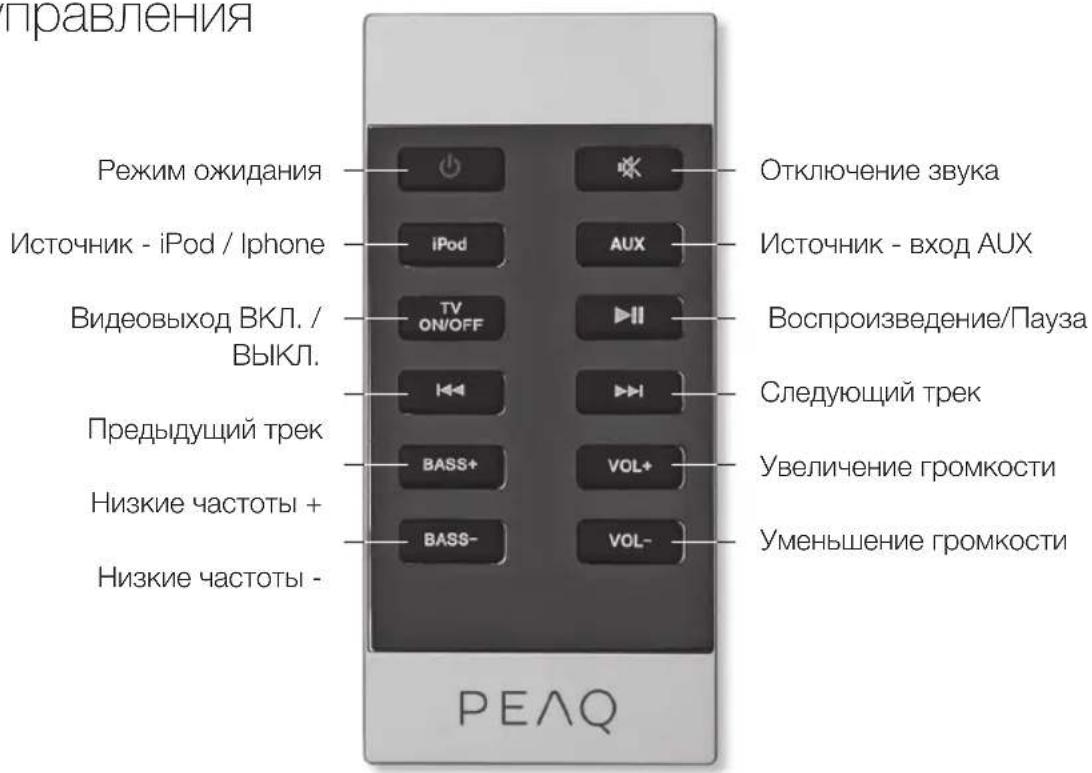

Пульт дистанционного

Режим ожидания Источник - iPod / Iphone Видеовыход ВКЛ. /

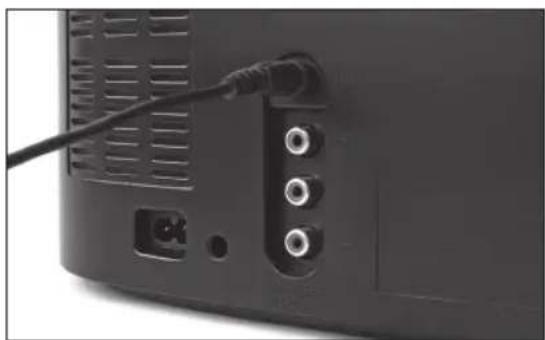

Предыдущий трек Низкие частоты + Низкие частоты - Отключение звука Источник - вход AUX Воспроизведение/Пауза Следующий трек Увеличение громкости Уменьшение громкости Подключения ЛИНЕЙНЫЙ ВХОД При помощи аудиокабеля 3,5 мм подключите внешние аудиоисточники в разъем AUX IN. Нажмите AUX на пульте дистанционного управления.

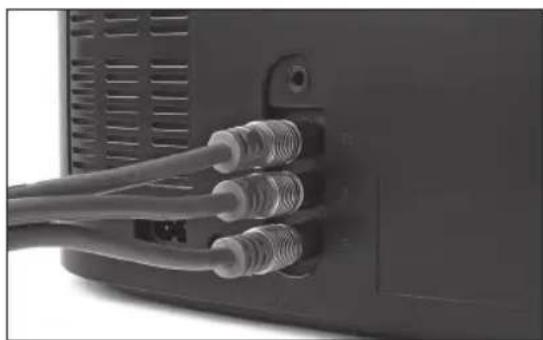

Для подключения к телевизору через выходы компонентного видео используйте видеокабель. Нажмите TV ON/OFF на пульте ДУ, чтобы включить или отключить воспроизведение с iPhone/iPod. ПРИМЕЧАНИЕ: Убедитесь, что на телевизоре выбран правильный AV источника.РУССКИЙ

Во время воспроизведения нажмите , чтобы перейти к следующему треку. Через три секунды дважды быстро нажмите , чтобы перейти к предыдущему треку. При однократном нажатии текущий трек будет воспроизводиться с начала. ВОСПРОИЗВЕДЕНИЕ/ПАУЗА В режиме остановки один раз нажмите , чтобы нажать воспроизведение. Для паузы в воспроизведении нажмите еще раз; звук будет отключен. Для возобновления нажмите еще раз. MUTE (БЕЗ ЗВУКА) Для временного выключения звука нажмите на пульте ДУ. Для возврата к предварительно заданной громкости снова нажмите . НАЧАЛО РАБОТЫ Для включения устройства нажмите на устройстве или на пульте ДУ. Когда устройство включено, горит белый светодиодный индикатор. РЕЖИМ ОЖИДАНИЯ Для перевода устройства в режим ожидания нажмите на устройстве или на пульте ДУ. Когда устройство находится в режиме ожидания, белый светодиодный индикатор не горит.

Для увеличения громкости нажмите

на панели или VOL+ на пульте ДУ. Для уменьшения громкости нажмите

на панели или VOL- на пульте ДУ. НИЗКИЕ ЧАСТОТЫ Для регулировки низких частот сабвуфера используйте кнопки BASS +/- на пульте ДУ.РУССКИЙ

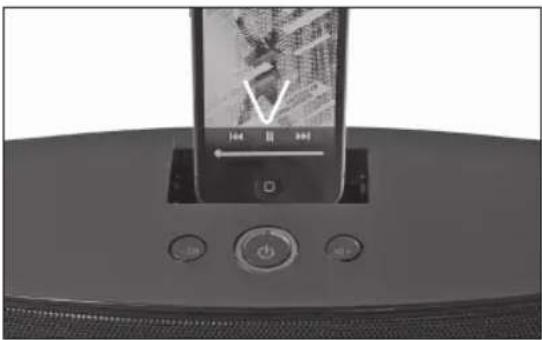

Воспроизведение содержимого iPod/iPhone ПОДКЛЮЧИТЕ iPHONE/iPOD Для прослушивания музыки с iPhone/iPod откройте крышку дока в верхней части устройства. Вставьте iPod/iPhone в док. Проследите за тем, чтобы контакт iPhone/iPod с устройством был полным. Нажмите iPod на пульте ДУ. ПРИМЕЧАНИЕ: Вставляйте iPhone/iPod аккуратно, чтобы не повредить контактные штырьки.

Подключенный iPhone/iPod будет заряжаться в режиме ВКЛ.РУССКИЙ

Нет питания Убедитесь в исправности розетки, подклю- чив в нее другое устройство. Убедитесь, что кабель питания правильно подключен к устройству и розетке. iPhone/iPod не отвечает Проверьте разъемы дока и iPhone/iPod, за- тем повторите подключение. Проверьте, установлено ли новейшее ПО для iPhone/iPod, и убедитесь в бесперебой- ной работе iPhone/iPod.

Звук с искажениями Подключите к доку или входу AUX другой источник, чтобы проверить их функциони-

Убедитесь, что телевизор правильно под- ключен и показывает правильный канал AV. Убедитесь, что не включена функция MUTE (Без звука) на устройстве, источнике или телевизоре. Нет изображения Убедитесь, что телевизор правильно под- ключен и показывает правильный канал AV. Проверьте, не поврежден ли сетевой шнур. Изображение искажено или с помехами iPhone/iPod может быть поврежден или за- грязнен. Очистите или используйте другое устройство. Сбросьте цветовые настройки телевизора. Убедитесь, что устройство подключено не- посредственно к телевизору (а не через систему AV, блок приема, спутниковый при- емник и т.д.) Поиск и устранение неисправностейРУССКИЙ

Технические характеристики

Перечеркнутая эмблема мусорного контейнера обозначает требование отдельного сбора отходов электри- ческого и электронного оборудования (WEEE). Электрическое и электронное обо- рудование может содержать опасные и вредные вещества. Не выбрасывайте этот прибор вместе с несортируемыми бытовы- ми отходами. Сдайте его в специализиро- ванный пункт сбора для утилизации отхо- дов электрического и электронного обору- дования (WEEE). Этим вы поможете сохра- нить ресурсы и защитить окружающую среду. Более подробную информацию вы можете получить у своего дистрибьютора или в местных органах власти. Номинальное напряжение: 230 В ~, 50 Гц пер. тока Энергопотребление: 130Вт Энергопотребление в режиме ожидания: < 1 Вт Выходная мощность: Частотная характеристика: 180 Вт RMS ( 20Вт X 2 + 25Вт X 2 + 90Вт, 2.2.1 system) Лев./Прав. (60 Гц - 20 кГц при +1 / -2 дБ) Чувствительность: Лев./Прав.: 600 мВ ЭДС-источник: > 2 В Разделение: > 50 дБ Сигнал/шум: 60 дБ Дистанционное управление: > 7 м Размеры (В x Ш x Г): 166 (Ш) x 202 (В) x 400 (Д) мм Вес: 6,25кг Рабочая температура/темпера- тура окружающей среды: от -10°C до +40C iPod / iPhone / iPad "Сделано для iPod", "Сделано для iPhone" и "Сделано для iPad" означает, что элек- тронная принадлежность предназначена для подключения к iPod, iPhone или iPad, соответственно, и сертифицирована раз- работчиком как соответствующая уста- новленным Apple стандартам эффектив- ности. Apple не несет ответственности за эксплуатацию этого устройства или его соответствие нормам безопасности и правовым стандартам. Помните, что при- менение этого устройства с iPod, iPhone или iPad может влиять на качество бес- проводной связи. iPad, iPhone, iPod, iPod classic, iPod nano, iPod shuffle и iPod touch – это торговые марки компании Apple Inc., зарегистри- рованные в США и других странах. НАДЛЕЖАЩЕЕ ИСПОЛЬЗОВАНИЕ Данное устройство предназначено для получения и воспроизведения аудио- и видеосигналов. Используйте его только в соответствии с данными инструкциями. Использование не по назначению опасно и означает аннулирование любых гарантий- ных обязательств. Соблюдайте инструкции по безопасности. Паспортная табличка находится с тыльной стороны прибора.SVENSKA
