MANUAL DE USUARIO PPA500 PEAQ

Manual de instrucciones

LEER CON ATENCIÓN Y GUARDAR PARA CONSULTAS POSTERIORES.

La luz en forma de flecha dentro de un triángulo equilátero parpadeando avi- sa al usuario de la presencia de una "tensión peligrosa" sin aislar dentro del aparato, y que podría suponer un riesgo de descarga eléctri- ca para las personas. El signo de exclamación con un trián- gulo equilátero avisa al usuario de la presencia de instrucciones de funcionamien- to y mantenimiento en los documentos que acompañan a este aparato. – Por motivos de seguridad, este aparato de clase II se suministra con aislamiento doble o reforzado tal y como se indica con este símbolo . – Antes de conectar el aparato a una toma de corriente, asegurar que la tensión in- dicada en el aparato corresponda con la tensión de red local. – El interruptor PRINCIPAL se utiliza como dispositivo de desconexión; éste estar siempre operativo. – Si el cable de alimentación presentara al- gún daño, deberá sustituirse por parte del fabricante, su servicio técnico o una perso- na correspondientemente cualificada a fin de evitar un peligro. – AVISO: No exponer este aparato a la llu- via, o humedad, para reducir el riesgo de incendio o descarga eléctrica. El aparato no debe exponerse a humedad o salpi- caduras ni se colocarán objetos llenos de agua, como por ejemplo floreros, encima de la unidad.

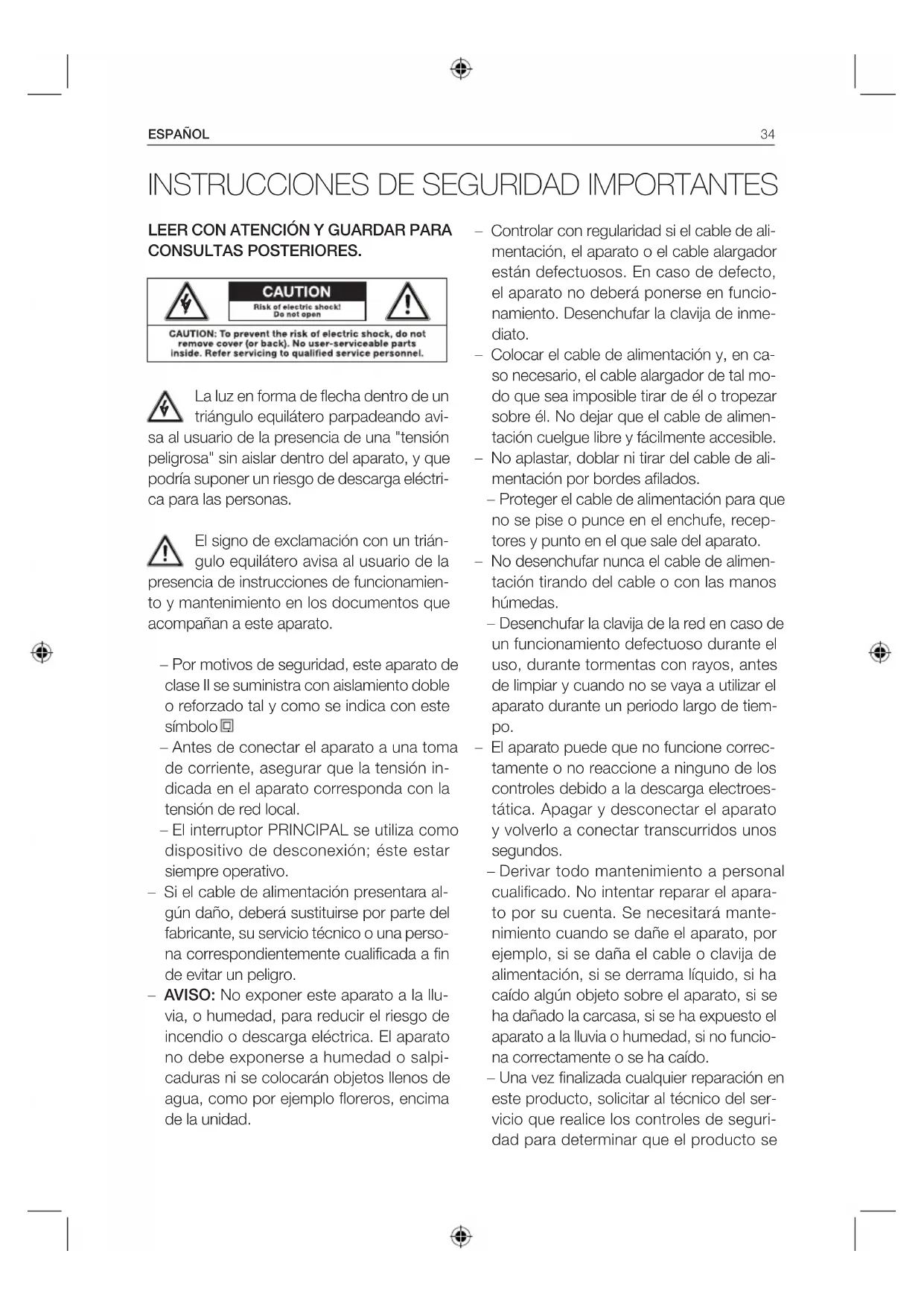

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

– Controlar con regularidad si el cable de ali- mentación, el aparato o el cable alargador están defectuosos. En caso de defecto, el aparato no deberá ponerse en funcio- namiento. Desenchufar la clavija de inme- diato. – Colocar el cable de alimentación y, en ca- so necesario, el cable alargador de tal mo- do que sea imposible tirar de él o tropezar sobre él. No dejar que el cable de alimen- tación cuelgue libre y fácilmente accesible. – No aplastar, doblar ni tirar del cable de ali- mentación por bordes afilados. – Proteger el cable de alimentación para que no se pise o punce en el enchufe, recep- tores y punto en el que sale del aparato. – No desenchufar nunca el cable de alimen- tación tirando del cable o con las manos húmedas. – Desenchufar la clavija de la red en caso de un funcionamiento defectuoso durante el uso, durante tormentas con rayos, antes de limpiar y cuando no se vaya a utilizar el aparato durante un periodo largo de tiem- po. – El aparato puede que no funcione correc- tamente o no reaccione a ninguno de los controles debido a la descarga electroes- tática. Apagar y desconectar el aparato y volverlo a conectar transcurridos unos segundos. – Derivar todo mantenimiento a personal cualificado. No intentar reparar el apara- to por su cuenta. Se necesitará mante- nimiento cuando se dañe el aparato, por ejemplo, si se daña el cable o clavija de alimentación, si se derrama líquido, si ha caído algún objeto sobre el aparato, si se ha dañado la carcasa, si se ha expuesto el aparato a la lluvia o humedad, si no funcio- na correctamente o se ha caído. – Una vez finalizada cualquier reparación en este producto, solicitar al técnico del ser- vicio que realice los controles de seguri- dad para determinar que el producto seESPAÑOL

encuentra en buenas condiciones de fun- cionamiento. – No utilizar ningún añadido o accesorio más que los recomendados por el fabricante o los que se vendieran conjuntamente con este aparato. Instalar de acuerdo con este manual de usuario. – Al instalar el aparato, se debe dejar espa- cio suficiente para su ventilación. No co- locar en librerías, armarios empotrados o similar. – No se debería obstruir la ventilación tapan- do las aperturas de ventilación con otros elementos como pudieran ser periódicos, trapos de cocina, cortinas, etc. No insertar ningún objeto. – No colocar sobre el aparato ningún tipo de llama abierta como, por ejemplo, una vela encendida. – No colocar ningún equipo electrónico o juguete sobre el aparato. Estos artículos podrían caer y dañar el aparato o causar lesiones. – No instalar cerca de fuentes de calor como radiadores, registradores de calor, estufas u otros aparatos (incluyendo amplificado- res) que generen calor. – No aplicar demasiada fuerza en la parte frontal o superior ya que podría en última instancia volcar el aparato. – No desplazar o mover el aparato cuando esté encendido. – No tocar, empujar o frotar la superficie del aparato con ningún objeto afilado. – No mover el aparato de lugares fríos a calientes y vice versa. La condensación puede dañar el aparato y los componentes eléctricos. – Para aparatos con toma para auriculares: ¡PELIGRO! Un volumen demasiado alto en los auriculares puede causar pérdida de audición. Si escucha música demasiado alta durante mucho tiempo, puede perjudi- car su capacidad auditiva. Fije un nivel de volumen moderado. – Para aparatos con USB: en caso de no funcionar correctamente, reiniciar el dis- positivo desconectando el dispositivo USB del aparato. – Para aparatos con USB: si un dispositivo de almacenaje por USB no funcionara co- rrectamente por una descarga electroestá- tica y descargas eléctricas momentáneas, desconectar el dispositivo del aparato. – Para aparatos o accesorios destinados a ser usados con pilas: – ¡PRECAUCIÓN! Existe peligro de explo- sión si se colocan las pilas de forma inco- rrecta. Sustituir únicamente con pilas igua- les o equivalentes. Vigilar que la polaridad sea la correcta. – Las pilas (paquetes de pilas o pilas instala- das) no deben exponerse a un calor exce- sivo como luz solar directa, fuego o similar. Protegerlas de posibles golpes. Mantener- las limpias y secas. Mantenerlas fuera del alcance de los niños. – No abrir, desmontar, destruir ni cortocir- cuitar las pilas. No mezclar pilas nuevas y usadas. – Desechar los residuos adecuadamente. Prestar atención a los aspectos medioam- bientales a la hora de desechar las pilas. No desecharlas con la basura doméstica. – Consultar las instrucciones de seguridad y otras instrucciones que aparezcan en las pilas o su embalaje.ESPAÑOL

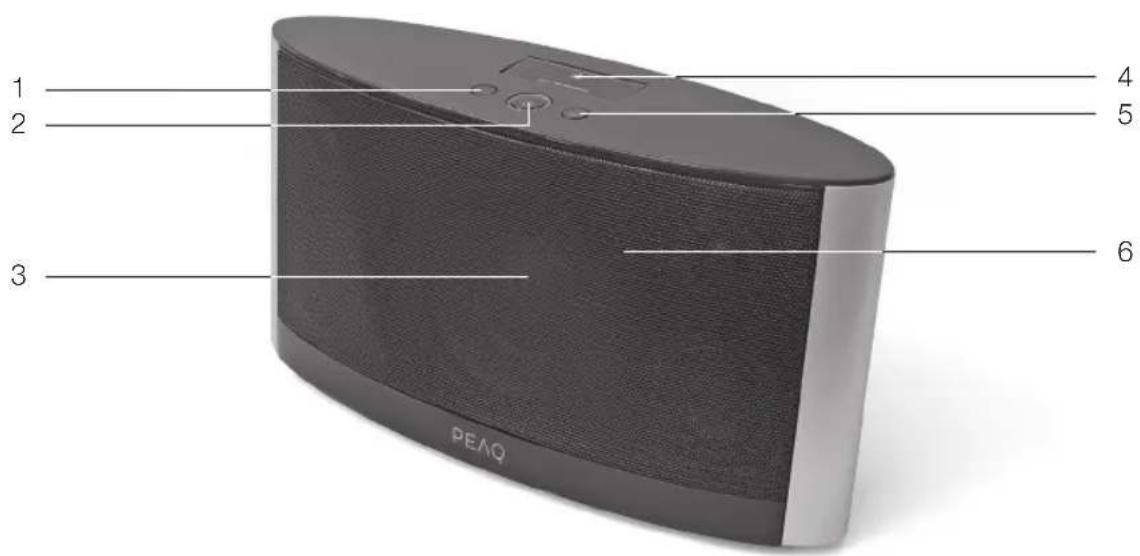

Unidad principal 1 Botón de volumen

2 Botón standby 3 Altavoces 4 Base dock del iPod / iPhone 5 Botón de volumen

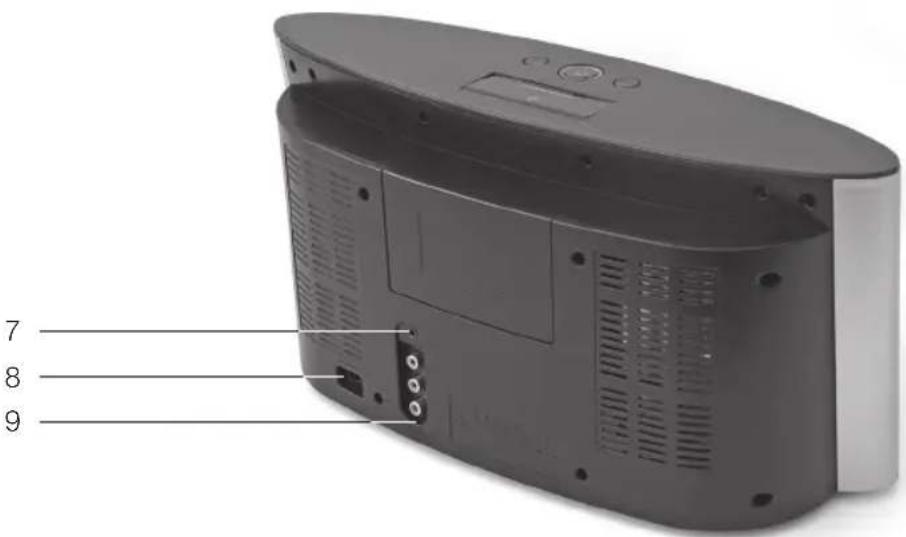

6 Sensor del mando a distancia 7 Conexión AUX IN 8 Enchufe de cable de alimentación 9 Conectores salida componente de vídeoESPAÑOL

60° Extraer el soporte de batería. Colocar la batería. Asegurarse de que el polo + coin- cide con la marca + en el soporte/mando a distancia. Volver a colocar el soporte de la batería.

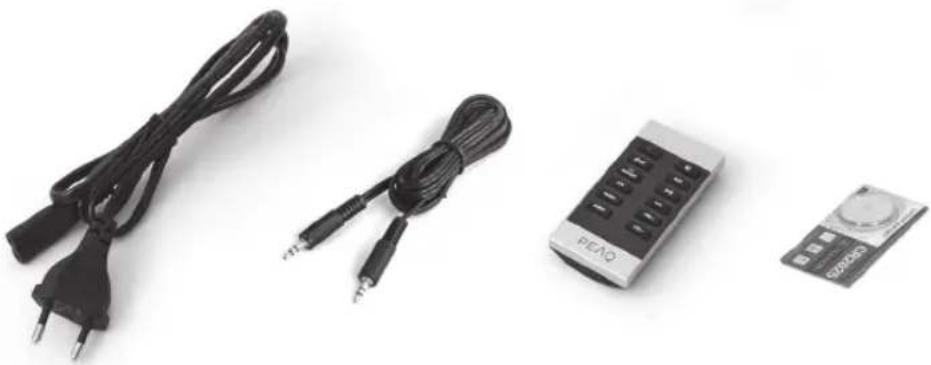

Accesorios 1x Cable de alimentación 1x Cable de audio 3,5 mm 1x Mando a distancia 1x Batería (3 V CR2025) 1x Manual de instruccionesESPAÑOL

Nota de seguridad La luz en forma de flecha dentro de un triángulo equilátero parpa- deando avisa al usuario de la pre- sencia de una "tensión peligrosa" sin aislar dentro del aparato, y que podría suponer un riesgo de descarga eléctrica para las perso- nas y animales. El signo de exclamación con un triángulo equilátero avisa al usua- rio de la presencia de instruccio- nes de funcionamiento y mantenimiento en los documentos que acompañan a este aparato. Este aparato no debe exponerse a goteos o salpicaduras. No colocar sobre el aparato objetos rellenos con líquidos, como podría ser un jarrón. Instrucciones importantes de seguridad. Leer con atención y guardar para consultas posteriores. Ajuste Buscar una superficie estable, plana y limpia donde colocar el aparato. Disponer los ca- bles de forma que no supongan ningún pe- ligro y que no incida ningún objeto pesado o afilado sobre los cables o sobre la unidad. Dejar unos 10 cm alrededor del aparato pa- ra su correcta ventilación.

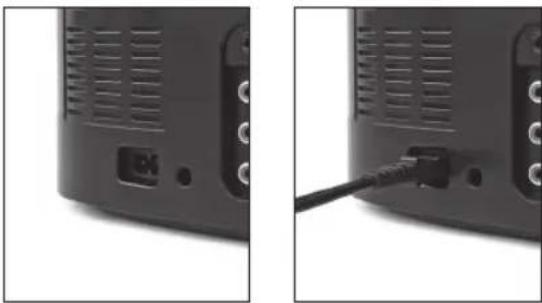

ALIMENTACIÓN DE CORRIENTE

Insertar el cable de alimentación en el en- chufe de la parte trasera del aparato. Enchu- far el aparato.ESPAÑOL

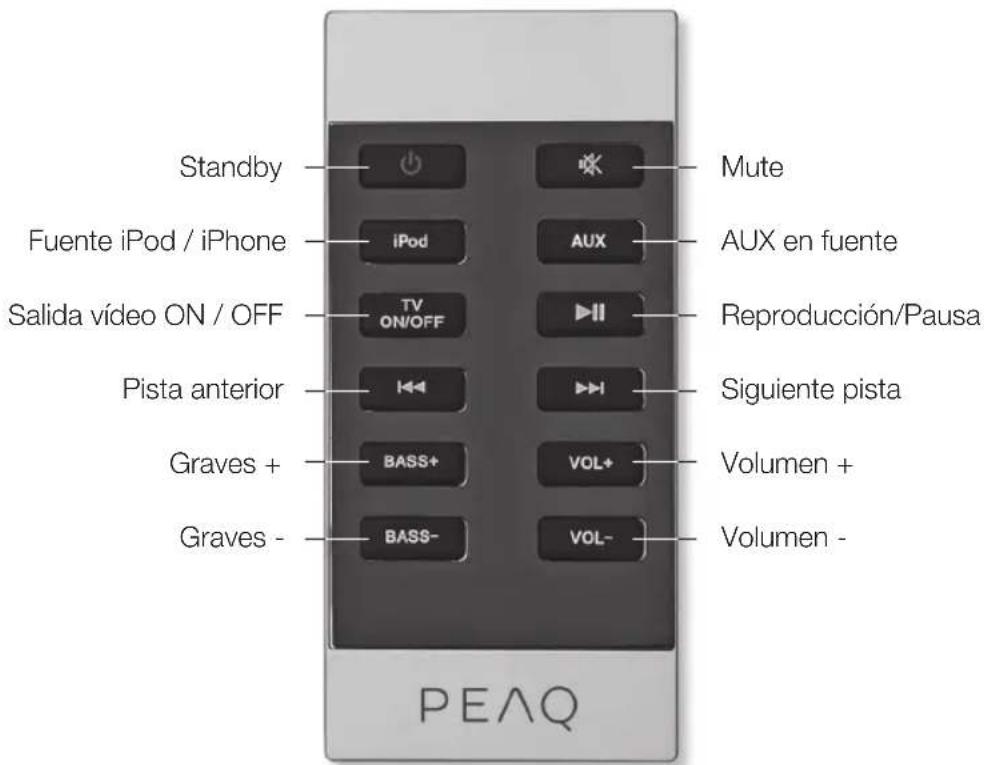

Mando a distancia Standby Fuente iPod / iPhone Salida vídeo ON / OFF Pista anterior Graves + Graves - Mute AUX en fuente Reproducción/Pausa Siguiente pista Volumen + Volumen - Conexiones LINE IN Usar un cable de audio de 3,5 mm para conectar fuentes externas de audio a través del conector AUX IN. Pulsar AUX en el man- do a distancia.

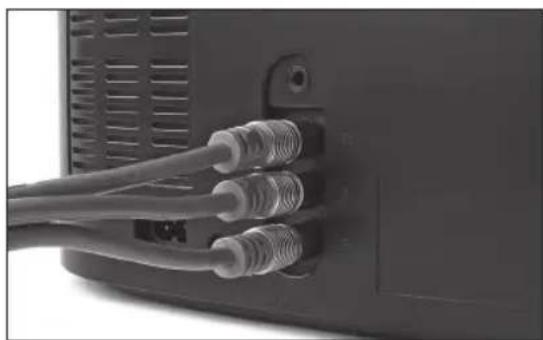

Usar un cable RGB de vídeo para conec- tar un televisor a través de los conectores de salida del vídeo. Pulsar TV ON/OFF en el mando a distancia para ajustar el encen- dido/ apagado de la reproducción de vídeo del iPhone/iPod. NOTA: Asegurarse de haber seleccionado la fuente correcta AV in en el televisor.ESPAÑOL

En el modo stop, pulsar una vez para iniciar la reproducción. Para detener provi- sionalmente la reproducción, pulsar otra vez; el sonido se silenciará. Pulsar para continuar. MUTE Para apagar el volumen provisionalmente, pulsar en el mando a distancia. Pulsar de nuevo para continuar con el volumen preajustado. INICIO Pulsar en el dispositivo o en el mando a distancia para encender el aparato. Mien- tras el aparato está encendido, se ilumina un LED blanco. STANDBY Para volver la unidad al modo de espera, pulsar en la unidad o en el mando a dis- tancia. Mientras el aparato está en standby, el LED blanco está apagado. VOLUMEN Pulsar

en el panel o VOL+ en el mando a distancia para subir el volumen. Pulsar

en el panel o VOL- en el mando a distancia para bajar el volumen. GRAVES Pulsar BASS +/- en el mando a distancia para ajustar los graves en el subwoofer. ANTERIOR SIGUIENTE Durante la reproducción, pulsar para sal- tar a la pista siguiente. Pasados tres segun- dos, pulsar dos veces rápidamente. Si se pulsa sólo una vez, volverá a comenzar la pista actual.ESPAÑOL

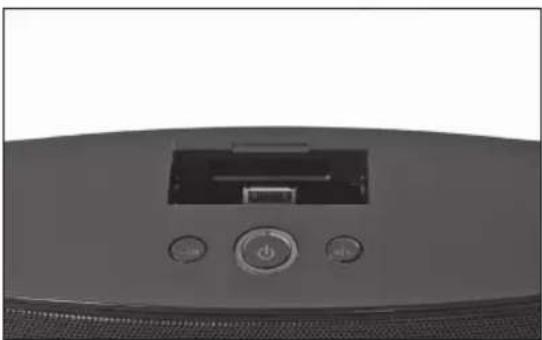

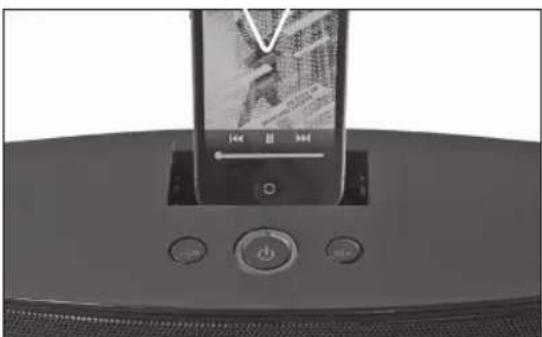

Reproducción iPhone/iPod CONECTAR EL iPOD / iPHONE Para escuchar un iPhone/iPod, abra la tapa de la base dock en la parte superior del dis- positivo. Conectar iPod/iPhone a la base dock. Aseg- urarse de que el iPhone/iPod está perfecta- mente conectado. Pulsar iPod en el mando a distancia.NOTA: Insertar el iPhone/iPod con cuidado para que los pins del conector no se dañen. CARGA El iPhone/iPod conectado se carga en mo- do ON.ESPAÑOL

Sin corriente Asegurarse de que el enchufe de la pared dispone de corriente probando cualquier otro dispositivo. Asegurarse de que el cable de alimentación está correctamente conectado al dispositivo y al enchufe de la pared. iPhone/iPod no responde Comprobar si están obstruidos los conectores de la base dock y/o del iPhone/iPod, volver a conectar. Comprobar si se ha instalado el software más actualizado de iPhone/iPod y asegurarse de que iPhone/iPod funcione correctamente. Sin sonido Sonido distorsionado Conectar otra fuente a la base dock o a través de AUX in para comprobar el funcionamiento. Asegurarse de que el televisor esté conectado adecuadamente y de que se visualice el canal AV correcto. Asegurarse de que la función MUTE (silencio) no está activada en el dispositivo, televisor o fuente. Sin imagen Asegurarse de que el televisor esté conectado adecuadamente y de que se visualice el canal AV correcto. Comprobar si el cable eléctrico está defectuo- so. Imagen distorsionada o con ruido. La imagen de iPhone/iPod puede estar dete- riorada o sucia. Limpiar e intentarlo con otra. Resetear el sistema de color del televisor. Asegurarse de que el dispositivo esté conec- tado directamente al televisor (no a través de un sistema AV, caja de empalme, receptor sa- télite, etc.) Solución de problemasESPAÑOL

ELIMINACIÓN DE RESIDUOS

El icono del cubo de basura tachado exige el reciclado de piezas eléctricas y electrónicas por separado (WEEE). Los equipos eléctricos y electrónicos pu- eden contener sustancias peligrosas o tóxi- cas. No deseche este aparato como residuo doméstico convencional. Devuélvalo a un punto de recogida de reciclado de piezas eléctricas y electrónicas WEEE. Con ello ayudará a preservar los recursos naturales y a proteger el medio ambiente. Contactar con su vendedor o las autoridades locales para obtener más información. Tensión nominal: 230 V CA~, 50 Hz Consumo de energía: 130 W Consumo de energía en el modo standby: < 1 W Potencia de salida: Respuesta de frecuencia: 180 W RMS ( 20W X 2 + 25W X 2 + 90W, 2.2.1 system) CANAL I/D (60 Hz - 20 kHz a +1 / -2 dB) Sensibilidad: L/R:600mV Fuente de sobrecarga FEM: > 2V Separación: > 50 dB Señal/Ruido: 60 dB Mando a distancia: > 7m Dimensiones (An x Al x P): 166 (An) x 202 (Al) x 400 (L) mm Peso: 6,25 kg Temperatura de funcionamiento/ambiente: -10°C a +40˚C iPod / iPhone / iPad “Made for iPod” (fabricado para iPod) y “Made for iPhone” (fabricado para iPhone) y “Made for iPad” significan que se ha de- sarrollado un dispositivo accesorio eléctrico especialmente para la conexión al iPod, iP- hone o iPad y que el fabricante ha certifi- cado el cumplimiento de los estándares de rendimiento de Apple. Apple no es respon- sable del funcionamiento de este dispositivo o de su conformidad con los estándares de seguridad y regulación. Rogamos tenga en cuenta que la utilización de este accesorio en combinación con iPod, iPhone o iPad pu- ede afectar al rendimiento inalámbrico. iPad, iPhone, iPod, iPod classic, iPod na- no, iPod shue, e iPod touch son marcas registradas de Apple Inc. en EE.UU. y otros países.

UTILIZACIÓN CONFORME A LA FINALI-

DAD PREVISTA Este dispositivo está destinado a recibir y reproducir señales de audio y vídeo. Utilícelo exclusivamente según estas instrucciones. El uso inadecuado es peligroso e invalidará cualquier reclamación de garantía. Deben observarse las instrucciones de seguridad. La placa de características se encuentra en el lado posterior del aparato.FRANÇAIS
