MANUAL DE UTILIZADOR PPA500 PEAQ

PT Instruções de utilização

A unidade suporta os dispositivos iPod / iPhone contidos na lista (os dispositivos iPod / iPhone mostrados não estão incluídos)

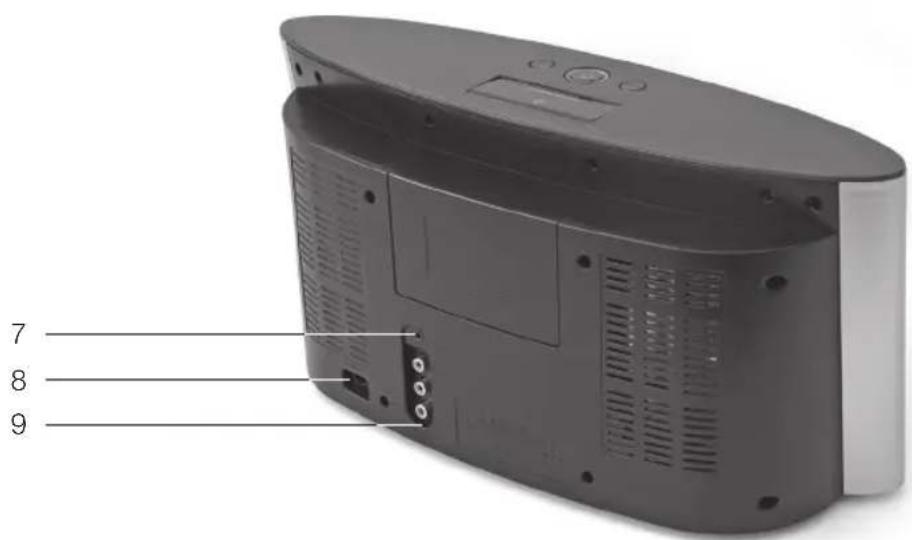

9 Conectores salida componente de vídeo

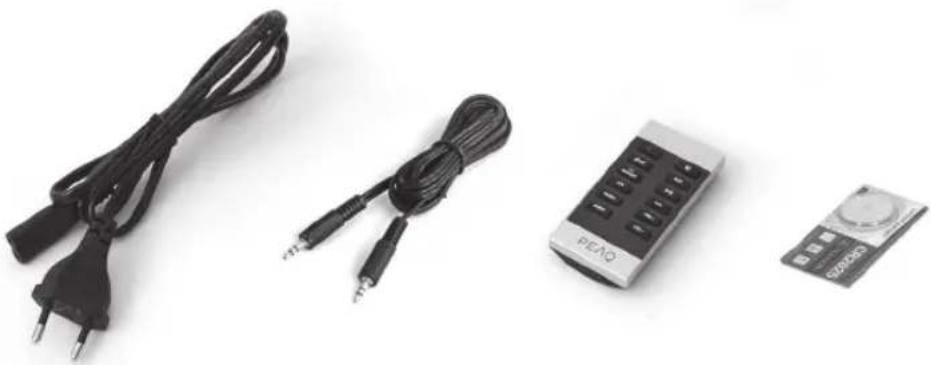

Accesorios

O símbolo do triângulo equilátero contendo um raio com a ponta em seta alerta o utilizador para a presença de uma "tensão perigosa" não isolada no interior da caixa deste aparelho, a qual pode ter magnitude suficiente para constituir um risco de choque eléctrico a pessoas.

O símbolo do triângulo equilátero contendo um ponto de exclamação alerta o utilizador para as instruções de operação e manutenção importantes presentes na documentação que acompanha este aparelho

• Por razões de segurança, este aparelho da classe II está equipado com um isolamento duplo ou reforçado como indicado por este símbolo
• Antes de ligar o aparelho à tomada, certifique-se de que a tensão indicada no aparelho corresponde à tensão de rede local.
• A ficha de ALIMENTAÇÃO é o dispositivo de desligamento e deve estar sempre pronta para a utilização.
• Se o cordão de alimentação estiver danificado, tem de ser substituído pelo fabricante ou pela respectiva assistência técnica, ou por pessoa com qualificações semelhantes, a fim de evitar danos.

• AVISO: Para reduzir o risco de incêndio ou choque eléctrico, não exponha este aparelho à chuva ou à humidade. O aparelho não deve ser exposto a gotejamentos ou respingos e nenhum objecto contendo líquido, como por ex., vasos, deve ser colocado sobre o aparelho.

• Verifique regularmente o cordão de alimentação, o aparelho ou o cordão de extensão quanto à presença de defeitos. Se detectar algum, não utilize o aparelho. Retire imediatamente a ficha.

• Posicione o cabo de rede e, se necessário, o cabo de extensão de forma a que não seja possível tirar ou tropeçar sobre os mesmos. Não deixe o cordão de alimentação pendurado de fácil alcance.

- Não comprima, dobre ou puxe o cordão de alimentação sobre cantos cortantes.

- Proteja o cordão de alimentação de forma que não seja pisado ou comprimido, particularmente na ficha, nas ligações eléctricas e no seu ponto de saída do aparelho.

- Nunca puxe a ficha pelo cordão de alimentação ou com as mãos molhadas.

• Retire a ficha de alimentação em caso de avarias durante a utilização, durante tempestades de raios, antes de limpar e quando não for usar o aparelho por um tempo mais longo.
• Em virtude de descargas electrostáticas, o aparelho pode não funcionar apropriadamente ou não reagir ao accionamento dos controlos. Desligue e retire a ficha de alimentação do aparelho; insira-a novamente após alguns segundos.
• Consulte o pessoal qualificado para todos os serviços técnicos. Não tente reparar o aparelho por si mesmo. O serviço técnico é necessário em qualquer situação de dano ao aparelho, como por exemplo, defeito da ficha ou do cordão de alimentação, penetração de líquidos ou queda de objectos no interior do aparelho, danificação da caixa, exposição do aparelho à chuva ou humidade, mau funcionamento ou queda.
• Após a conclusão de um serviço ou reparação neste produto, solicite ao técnico para efectuar os controlos de segurança, de modo a assegurar que o produto se

encontra em condições apropriadas para ser utilizado.

– Não utilize fixações ou acessórios que não sejam recomendados pelo fabricante ou fornecidos com este aparelho. Instale-o de acordo com as instruções contidas neste manual do utilizador.

- Ao instalar o aparelho, deixe espaço suficiente para a ventilação. Não o instale em estantes, armários embutidos ou similares.

- A ventilação não deve ser impedida por objectos como jornais, toalhas de mesa, cortinas etc. cobrindo as aberturas de ventilação. Não insira quaisquer objectos.

– Nenhuma fonte de chama viva, como velas acesas, deve ser colocada sobre o aparelho.

- Não coloque nenhum equipamento eletrónico ou brinquedos sobre o aparelho. Tais objectos podem cair e causar danos ao aparelho e/ou lesões corporais.

- Não instale nas proximidades de fontes de calor tais como radiadores, calefação, fornos ou outros aparelhos (inclusive amplificadores) que produzam calor.

- Não aplique força excessiva sobre o lado anterior ou superior do aparelho, visto que isso pode acabar por fazê-lo virar.

- Não desloque ou mova o aparelho quando ligado.

- Não toque, pressione ou friccione a superfície do aparelho com objectos cortantes ou rígidos.

- Não mova o aparelho de um local frio para um quente ou vice-versa. A condensação pode causar danos ao aparelho e às peças eléctricas.

- Para os aparelhos com conectores para auriculares: PERIGO! A pressão sonora excessiva dos auriculares e auscultadores pode causar a perda de audição. Se ouvir música com o volume alto e por longo tempo, sua audição pode ser prejudicada. Ajuste um volume moderado.

- Para os aparelhos com a função USB: em caso de mau funcionamento, desligue o dispositivo USB do aparelho para reiniciá-lo.

- Para aparelhos com a função USB: no caso de mau funcionamento de um meio de armazenamento de dados do tipo USB em consequência de descargas electrostáticas e sobretensões eléctricas momentâneas, desligue o dispositivo do aparelho.

- Para aparelhos / acessórios destinados à utilização com pilhas:

- CUIDADO! Perigo de explosão devido à substituição incorrecta das pilhas. Ao substituir, utilize apenas o mesmo tipo ou um equivalente. Observe a polaridade correcta.

- As pilhas (conjunto de pilhas ou pilhas individuais instaladas) não devem ser ex-postas ao calor excessivo como a radiação solar, fogo ou similar. Proteja contra choques mecânicos. Mantenha-as limpas e secas. Mantenha fora do alcance de crianças.

- Não abra, desmonte, retalhe ou curto-circuite as pilhas. Não misture pilhas novas e usadas.

- Elimine-as adequadamente. Observe os aspectos ambientais da eliminação de pilhas. Não as elimine no lixo doméstico.

- Consulte a informação sobre segurança e outras instruções na pilha ou em sua embalagem.

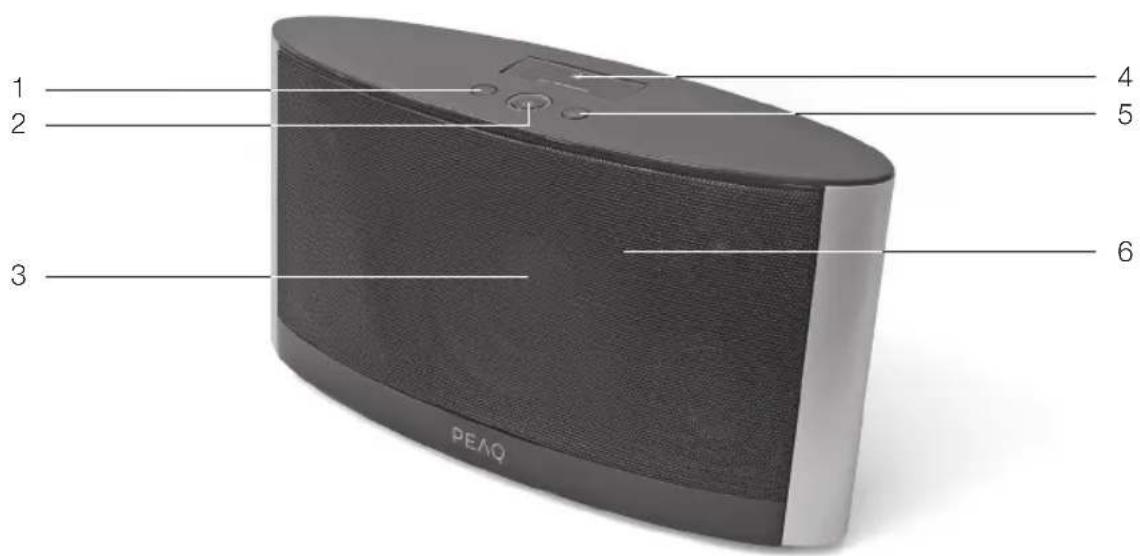

Unidade principal

1 Botão de volume
2 Botão Standby
3 Altifalantes

4 Estação de ancoragem para iPod/iPhone
5 Botão de volume 🔒+
6 Sensor de controlo remoto

7 Conector AUX IN (entrada auxiliar)
8 Tomada de cabo de alimentação

1 Cabo de alimentação
1 Cabo de áudio de 3,5 mm
1 Controlo remoto

1 Pilha (3 V CR2025)
1 Instruções de utilização

INSERIR AS PILHAS

Retire o suporte da pilha. Insira a pilha. Certifique-se de que a polaridade + da pilha esteja de acordo com a marcação + no suporte. Insira novamente o suporte da pilha.

Observações de

segurança

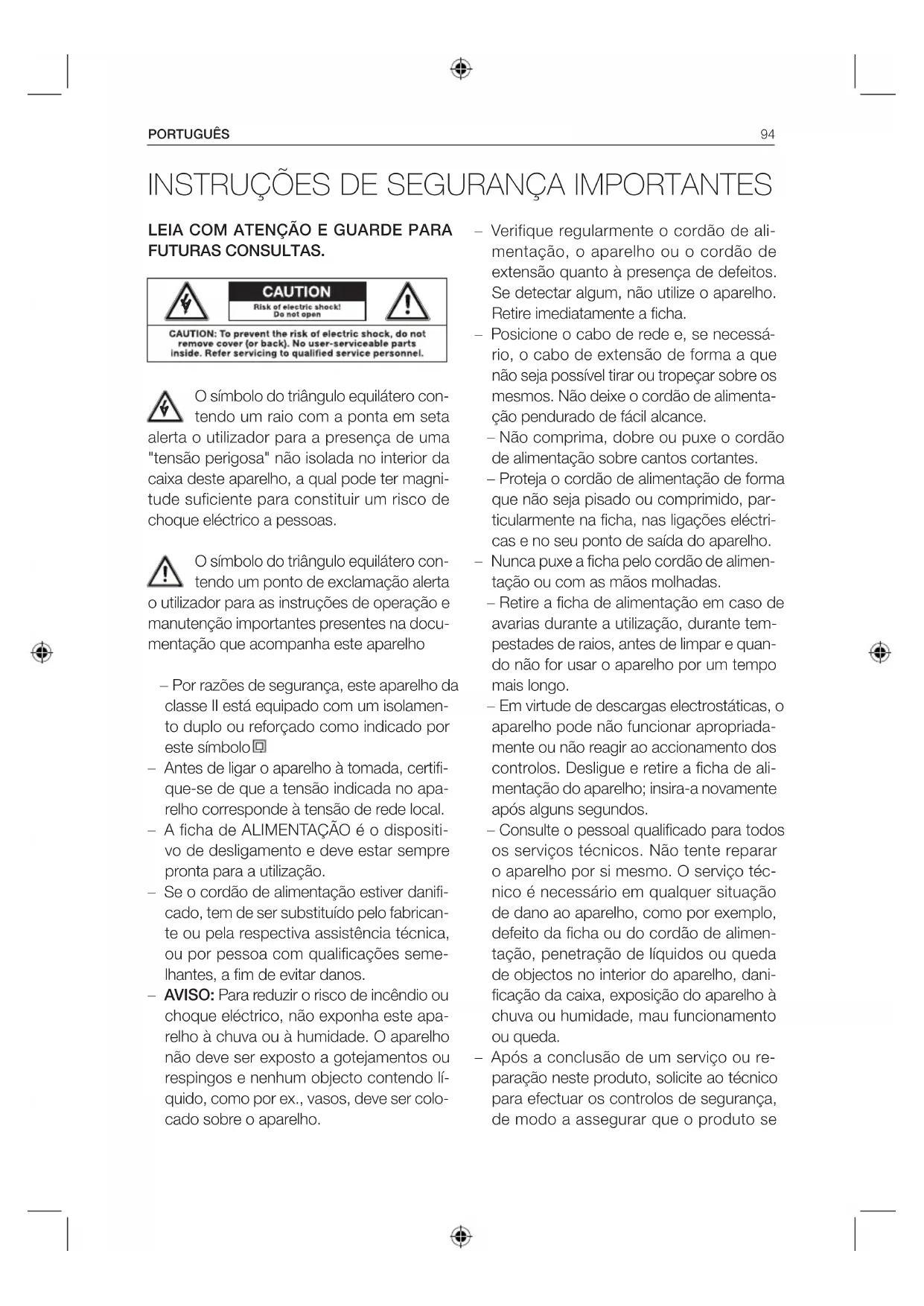

Instruções de segurança importantes. Leia com atenção e guarde para futuras consultas.

WARNING: SHOCK HAZARD-DO NOT OPEN AVIS: RISQUE DE CHOC ÉLECTRIQUE-NE PAS OUVRIR

O símbolo do triângulo equilátero contendo um raio com a ponta em seta alerta o utilizador para a presença de uma "tensão perigosa" não isolada no interior da caixa deste aparelho, a qual pode ter magnitude suficiente para constituir um risco de choque eléctrico a pessoas e animais.

O símbolo do triângulo equilátero contendo um ponto de exclamação alerta o utilizador para as instruções de operação e manutenção importantes presentes na documentação que acompanha este aparelho. Para reduzir o risco de incêndio ou choque eléctrico, não exponha este aparelho à chuva ou humidade. O aparelho não deve ser exposto a go-tejamentos ou salpicos. Não coloque objectos contendo líquido, tais como vasos, sobre o aparelho.

Instalação

Seleccione uma superfície estável, plana e limpa para colocar o aparelho. Coloque os cabos de modo que não se tornem num obstáculo perigoso e não coloque objectos pesados ou afiados em cima dos cabos ou unidades. Deixe um espaço de aproximadamente 10 cm para a ventilação à volta do aparelho.

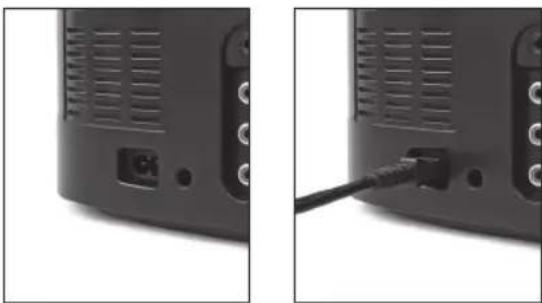

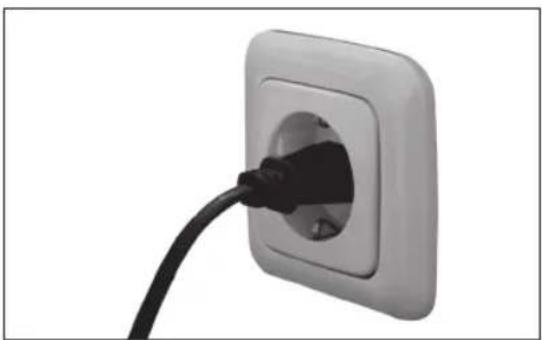

ALIMENTAÇÃO ELÉCTRICA

Ligue o cabo de alimentação à tomada na parte posterior do aparelho. Ligue o aparelho à tomada.

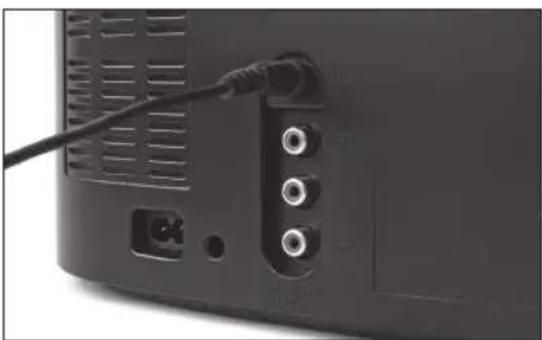

Ligações

LINHA DE ENTRADA (LINE IN)

Utilize um cabo de áudio de 3,5 mm para ligar as fontes de áudio externas através do conector AUX IN. Prima AUX no controlo remoto.

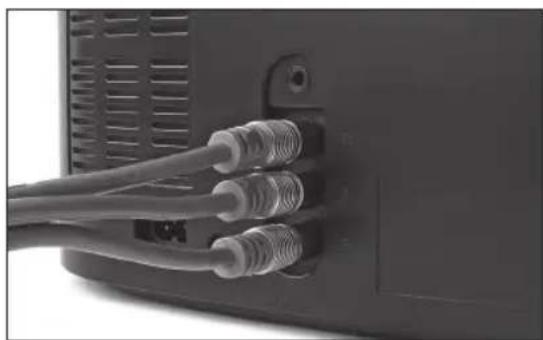

SAÍDA DE VÍDEO

Utilize um cabo de vídeo RGB para ligar uma TV através dos conectores de saída de vídeo de componente. Prima TV ON/OFF no controlo remoto para activar ou desactivar a reprodução de vídeo a partir do iPhone/iPod.

NOTA: Certifique-se de que a fonte de entrada AV correcta esteja seleccionada na TV.

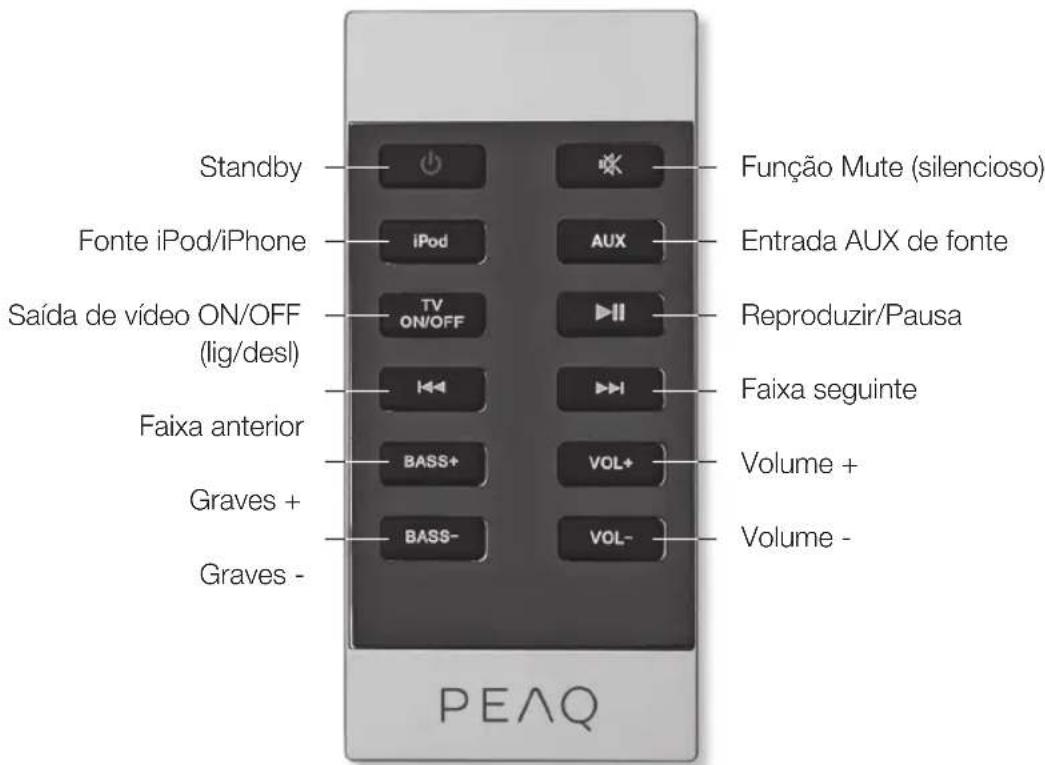

Controlo remoto

Operação

INICIAR

Prima Óno aparelho ou no controlo remoto para ligar o aparelho. Enquanto o aparelho estiver ligado, um LED branco estará aceso.

STANDBY

Para colocar a unidade novamente em modo standby, prima uno aparelho ou no controlo remoto. Enquanto o aparelho estiver em standby, o LED branco estará apagado.

VOLUME

Prima + no painel ou VOL+ no controlo remoto para aumentar o volume.

Prima - no painel ou VOL- no controlo remoto para diminuir o volume.

GRAVES

Prima BASS +/- no controlo remoto para ajustar os graves do subwoofer.

ANTERIOR

▶▶I SEGUINTE

Durante a reprodução, prima▶para saltar para a faixa seguinte. Após três segundos, prima◀quas vezes rapidamente para sal- tar à faixa anterior. Se premir uma vez, a faixa actual será reproduzida desde o início.

REPRODUZIR / PAUSAR

No modo Parar, prima▶lima vez iniciar a reprodução. Para interromper temporariamente a reprodução, prima▶hais uma vez; o som será silenciado. Para continuar, prima novamente▶II

MUTE

Para desligar o volume temporariamente, prima no controlo remoto. Prima novamente para continuar com o volume predefinido.

Reprodução de iPhone/iPod

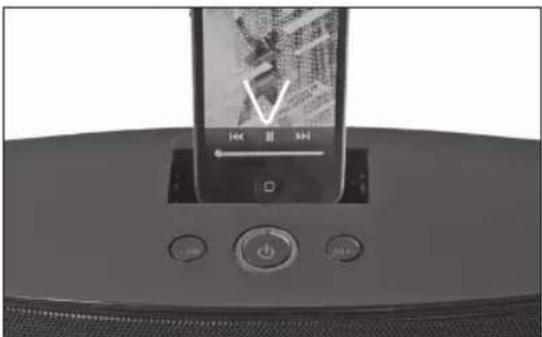

LIGAR iPHONE/iPOD

Para ouvir de um iPhone/iPod, abra a tampa de ancoragem localizada no topo do aparelho.

Ligue o iPhone/iPode à estação de ancoragem. Certifique-se de que o iPhone/iPod está ligado completamente. Prima iPod no controlo remoto. NOTA: Insira o iPhone/iPod cuidadosamente para não danificar os pinos do conector.

CARREGAR

O iPhone/iPod ligado será carregado no modo ON (ligado).

Eliminação de problemas

Sem tensão Certifique-se de que a tomada da parede apresenta tensão, testando-a com um outro dispositivo.

Certifique-se de que o cabo de alimentação está correctamente ligado ao aparelho e à tomada.

iPhone/iPod não responde Verifique a estação de ancoragem e o iPhone/iPod relativamente a uma obstrução dos conectores e, a seguir, volte a ligar.

Verifique se está instalado o software mais recente do iPhone/iPod e certifique-se de que o iPhone/iPod funciona adequadamente.

Sem som Som distorcido Ligue uma outra fonte à estação de ancoragem ou através da entrada AUX para testar o funcionamento.

Certifique-se de que a TV está ligada correctamente e apresenta o canal AV correcto.

Certifique-se de que a função MUTE (mudo) do aparelho, da TV ou fonte não está activada.

Sem imagem Certifique-se de que a TV está ligada correctamente e apresenta o canal AV correcto.

Verifique se o cabo de ligação apresenta falha.

Imagem distorcida ou com ruído O iPhone/iPode pode estar danificado ou sujo. Limpe-o ou experimente outro.

Efectue o reset do sistema cromático da TV.

Certifique-se de que o aparelho está ligado directamente à TV (e não através de um sistema AV, caixa de cabo, receptor de satélite, etc.)

Especificações

Tensão nominal: CA 230 V\~, 50 Hz

Consumo de energia: 130 W

Consumo de energia em standby: < 1 W

Tensão de saída:

180 W RMS

(20W X 2 + 25W X 2 + 90W, 2.2.1 system)

CH E/D (60 Hz - 20 kHz a +1/-2 dB)

Resposta de frequência:

Sensibilidade: E/D: 600mV

Sobrecarga na fonte f.e.m.: > 2 V

Separação: >50 dB

S/N: 60 dB

Controlo remoto: > 7 m

Dimensões (L x A x P): 166 (L) x 202 (A) x 400 (C) mm

Peso: 6,25 kg

Temperatura de operação/ambiente: -10°C a +40 C

A etiqueta de características está localizada no lado de trás do aparelho.

iPod/iPhone/iPad

Os termos "Made for iPod", "Made for iPhone" e "Made for iPad" significam que um acessório electrónico foi concebido para ser ligado especificamente ao iPod, iPhone ou iPad, respectivamente, e que foi certificado pelo desenvolvedor para atender às normas de desempenho da Apple. A Apple não é responsável pelo funcionamento deste aparelho ou pela sua conformidade com as normas regulamentares e de segurança. Note que a utilização deste acessório com o iPod, iPhone ou iPad pode interferir com o desempenho da funcionalidade sem fios. iPad, iPhone, iPod, iPod classic, iPod nano, iPod shuffle e iPod touch são marcas comerciais da Apple Inc., registadas nos EUA e noutros países.

UTILIZAÇÃO PREVISTA

O aparelho destina-se à recepção e reprodução de sinais de áudio e vídeo. Utilize-o apenas de acordo com estas instruções. A utilização inadequada é perigosa e acarreta a perda do direito à garantia. Observe as instruções de segurança.

ELIMINAÇÃO

O símbolo do contentor de lixo riscado determina que os equipamentos eléctricos e electrónicos usados (WEEE) sejam recolhidos de forma separada. Tais equipamentos podem conter substâncias perigosas e prejudiciais. Não elimine o aparelho no lixo doméstico não separado. Retorne-o a um ponto de recolha destinado à reciclagem de lixo electrónico (WEEE). Dessa forma, estará ajudando a preservar recursos e proteger o meio ambiente. Para mais informações, entre em contacto com o seu revendedor ou as autoridades locais.
