РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PPA250WD PEAQ

Руководство пользователя

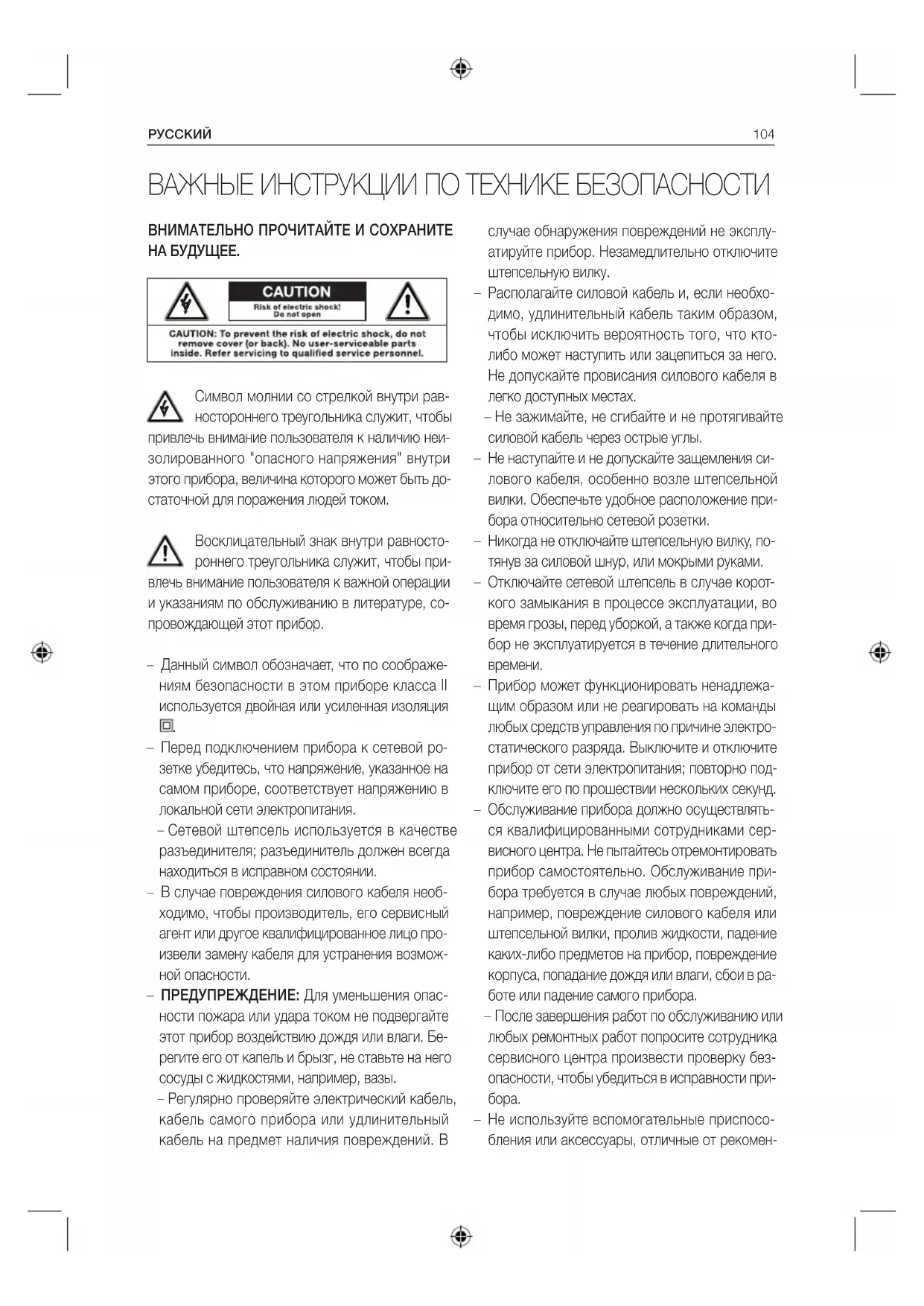

ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ И СОХРАНИТЕ НА БУДУЩЕЕ.

Символ молнии со стрелкой внутри рав- ностороннего треугольника служит, чтобы привлечь внимание пользователя к наличию неи- золированного "опасного напряжения" внутри этого прибора, величина которого может быть до- статочной для поражения людей током. Восклицательный знак внутри равносто- роннего треугольника служит, чтобы при- влечь внимание пользователя к важной операции и указаниям по обслуживанию в литературе, со- провождающей этот прибор. – Данный символ обозначает, что по соображе- ниям безопасности в этом приборе класса II используется двойная или усиленная изоляция

– Перед подключением прибора к сетевой ро- зетке убедитесь, что напряжение, указанное на самом приборе, соответствует напряжению в локальной сети электропитания. – Сетевой штепсель используется в качестве разъединителя; разъединитель должен всегда находиться в исправном состоянии. – В случае повреждения силового кабеля необ- ходимо, чтобы производитель, его сервисный агент или другое квалифицированное лицо про- извели замену кабеля для устранения возмож- ной опасности. – ПРЕДУПРЕЖДЕНИЕ: Для уменьшения опас- ности пожара или удара током не подвергайте этот прибор воздействию дождя или влаги. Бе- регите его от капель и брызг, не ставьте на него сосуды с жидкостями, например, вазы. – Регулярно проверяйте электрический кабель, кабель самого прибора или удлинительный кабель на предмет наличия повреждений. В ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ случае обнаружения повреждений не эксплу- атируйте прибор. Незамедлительно отключите штепсельную вилку. – Располагайте силовой кабель и, если необхо- димо, удлинительный кабель таким образом, чтобы исключить вероятность того, что кто- либо может наступить или зацепиться за него. Не допускайте провисания силового кабеля в легко доступных местах. – Не зажимайте, не сгибайте и не протягивайте силовой кабель через острые углы. – Не наступайте и не допускайте защемления си- лового кабеля, особенно возле штепсельной вилки. Обеспечьте удобное расположение при- бора относительно сетевой розетки. – Никогда не отключайте штепсельную вилку, по- тянув за силовой шнур, или мокрыми руками. – Отключайте сетевой штепсель в случае корот- кого замыкания в процессе эксплуатации, во время грозы, перед уборкой, а также когда при- бор не эксплуатируется в течение длительного

– Прибор может функционировать ненадлежа- щим образом или не реагировать на команды любых средств управления по причине электро- статического разряда. Выключите и отключите прибор от сети электропитания; повторно под- ключите его по прошествии нескольких секунд. – Обслуживание прибора должно осуществлять- ся квалифицированными сотрудниками сер- висного центра. Не пытайтесь отремонтировать прибор самостоятельно. Обслуживание при- бора требуется в случае любых повреждений, например, повреждение силового кабеля или штепсельной вилки, пролив жидкости, падение каких-либо предметов на прибор, повреждение корпуса, попадание дождя или влаги, сбои в ра- боте или падение самого прибора. – После завершения работ по обслуживанию или любых ремонтных работ попросите сотрудника сервисного центра произвести проверку без- опасности, чтобы убедиться в исправности при-

– Не используйте вспомогательные приспосо- бления или аксессуары, отличные от рекомен-РУССКИЙ

дованных производителем или поставляемых вместе с прибором. Производите установку в соответствии с настоящим руководством поль-

– При установке прибора оставьте пространство, необходимое для вентиляции. Не устанавли- вайте прибор в книжных шкафах, встроенных шкафах или похожих местах. – Не блокируйте вентиляционные отверстия такими предметами, как газеты, скатерти, за- навески и т.д. Не вставляйте в них какие-либо

– Не располагайте на приборе источники откры- того огня, например, зажженные свечи. – Не располагайте на приборе никаких электрон- ных устройств или игрушек. Такие предметы могут упасть и повредить сам прибор и/или на- нести телесные повреждения. – Не устанавливайте прибор вблизи с любыми источниками тепла, такими как батареи, обо- греватели, камины, или иными приспособлени- ями (включая усилители), излучающими тепло. – Не применяйте чрезмерную силу к лицевой или верхней части, т.к. это может привести к опро- кидыванию прибора. – Не переносите и не передвигайте включенный

– Не прикасайтесь, не надавливайте и не трите поверхность прибора острыми или твердыми предметами. – Не переносите прибор из холодных в теплые помещения и наоборот. Образование конден- сата может привести к выходу из строя как самого прибора, так и любых электрических

– Для приборов с гнездом для наушников: ОПАСНОСТЬ! Создаваемое наушниками чрез- мерное звуковое давление может привести к потере слуха. Длительное прослушивание му- зыки на большой громкости может нанести вред слуху. Установите умеренную громкость

– Для устройств с функцией USB: В случае воз- никновения сбоев в работе перезагрузите при- бор посредством отключения USB-прибора от устройства. – Для устройств с функцией USB: Если в ре- зультате электростатического разряда и кра- тковременных выбросов тока в работе USB- накопителя наблюдаются сбои, отключите его от прибора. – Для приборов / аксессуаров, предполагающих работу от батарей: – ВНИМАНИЕ! В случае неправильной замены батареек существует опасность взрыва. За- мену необходимо производить на такие же или эквивалентные батарейки. Соблюдайте поляр-

– Не подвергайте батарейки (комплект батареек или установленные батарейки) чрезмерному воздействию тепла, например, прямые солнеч- ные лучи, огонь и т.д. Не допускайте механиче- ских ударов. Храните в сухом и чистом месте. Храните в недоступном для детей месте. – Не вскрывайте, не разбирайте, не измельчайте и не допускайте короткого замыкания батареек. Не используйте вместе старые и новые бата-

– Утилизируйте надлежащим образом. Соблю- дайте экологические аспекты утилизации ба- тареек. Не утилизируйте с бытовыми отходами. – Соблюдайте инструкции по безопасности, а также иные инструкции, указанные на батарей- ке или ее упаковке.4

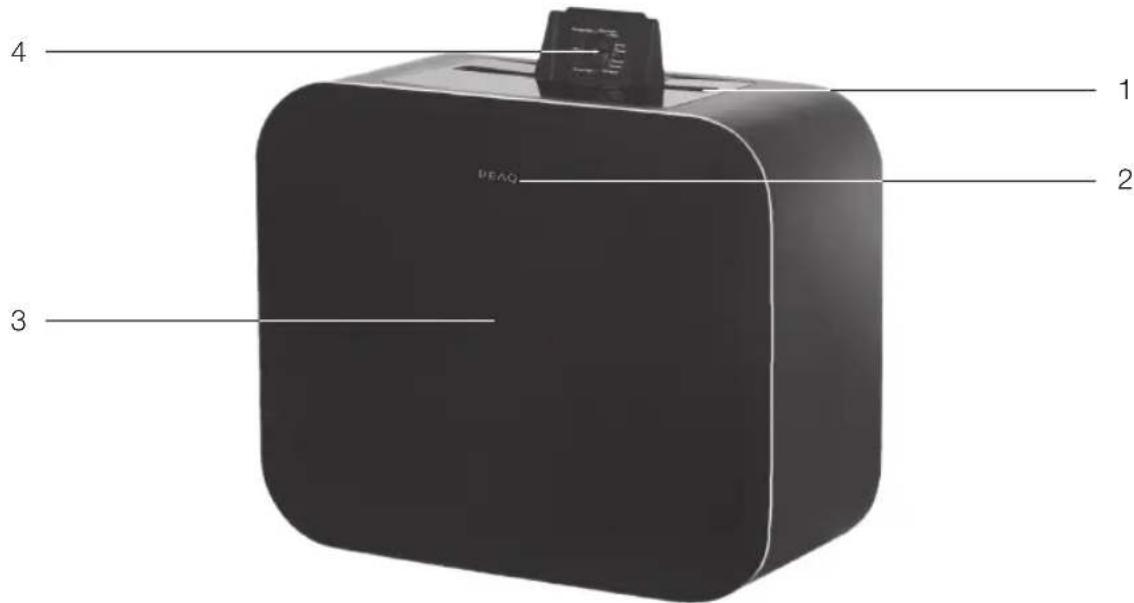

Главный блок 1 Вход iPod/iPhone/iPad 2 Сенсор дистанционного управления 3 Динамик 4 Переключатель iPod/iPhone/iPad 5 Вход AUX 6 Выключатель питания 7 Кабель питания пер. тока 8 Выход S-Video для iPod 9 Композитный видеовыход для iPodЗОНА УПРАВЛЕНИЯ ПРИБЛИЗИТЕЛЬНО 5 М ВСТАВЬТЕ iPOD / iPHONE / iPAD 60° Вытяните держатель для батареи. Вставь- те батарею. Убедитесь, что + батареи со- ответствует маркировке + на держателе/ пульте ДУ. Снова установите держатель

Принадлежности 1 пульт дистанционного управления 1 видеокабель 2 аудиокабеля 1 батарея (3 В CR2025) 1 Руководство пользователяРУССКИЙ

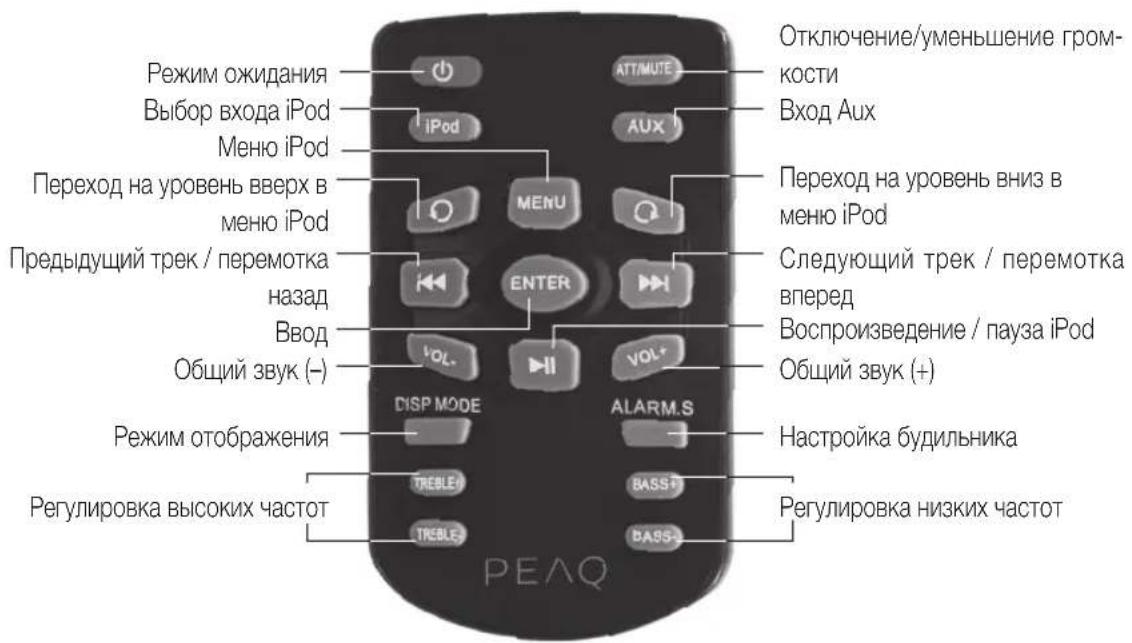

Пульт дистанционного управления Режим ожидания Выбор входа iPod Меню iPod Переход на уровень вверх в меню iPod Предыдущий трек / перемотка

Общий звук (–) Режим отображения Регулировка высоких частот Отключение/уменьшение гром-

Вход Aux Переход на уровень вниз в меню iPod Следующий трек / перемотка

Воспроизведение / пауза iPod Общий звук (+) Настройка будильника Регулировка низких частот Сенсорная панель 1 СПЯЩИЙ РЕЖИМ 2 Уменьшение громкости 3 Индикатор iPod 4 Увеличение громкости 5 Светодиодный индикатор 6 Индикатор AUX 7 Настройка 8 Индикатор будильника 9 Выбор входа 1 2 3 4 5 6 7 8 9РУССКИЙ

Комментарий по тех- нике безопасности Символ молнии со стрелкой внутри равностороннего треу- гольника служит, чтобы при- влечь внимание пользователя к наличию неизолированного "опасного напряже- ния" внутри этого прибора, величина ко- торого может быть достаточной для по- ражения людей и животных током. Восклицательный знак внутри равностороннего треугольника служит, чтобы привлечь внима- ние пользователя к важной операции и указаниям по обслуживанию в литерату- ре, сопровождающей этот прибор. Во избежание опасности пожара или удара током берегите устройство от дождя и сырости. Не подвергайте прибор воздей- ствию капель или брызг. Не ставьте на него сосуды с жидкостями, например,

Важные инструкции по технике безопас- ности. Внимательно прочитайте и сохра- ните на будущее. Подключения

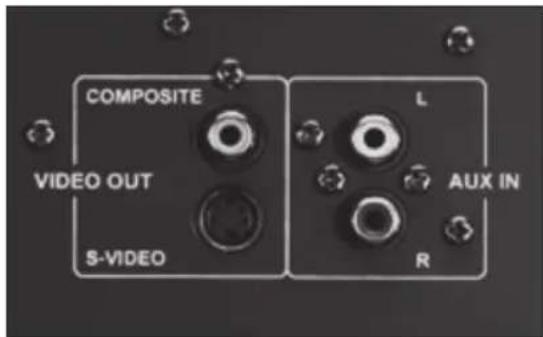

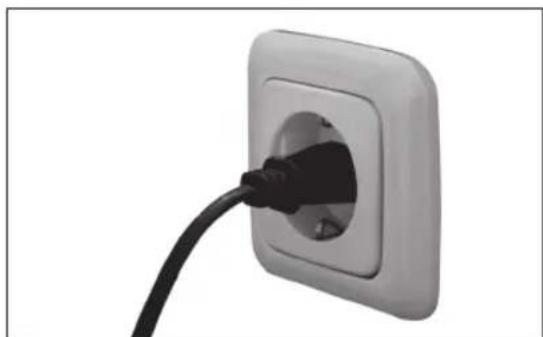

Используйте аудио- и видеокабели (вхо- дят в комплект) для подключения видео- выхода (желтый) к телевизору, а аудиовы- ходов (красный/белый) к проигрывателю CD/DVD/MP3. ЭЛЕКТРОПИТАНИЕ Подключите прибор к сети.РУССКИЙ

Эксплуатация MUTE (БЕЗ ЗВУКА) Если текущий уровень громкости выше 10, при однократном нажатии кнопки MUTE громкость уменьшится до 10. Отобразится ATT. Если вы нажмете кнопку MUTE второй раз, устройство перейдет в режим безз звука, на дисплее отобразится MUTE. При третьем нажатии режим без звука будет от- менен, отобразится текущая громкость. ПРИМЕЧАНИЕ: Если текущий уровень громко- сти ≤ 10, функция ATT будет пропущена.

Кнопка IN на передней панели устройства по- зволяет перейти к соответствующим опциям. Вы также можете нажать кнопки iPod или AUX на пульте ДУ.

Для настройки общей громкости используйте кнопки VOL +/- на сенсорной панели или VOL +/- на пульте ДУ. Для увеличения громкости нажмите VOL+, для уменьшения - VOL-. На ЖК-дисплее отобразится соответствующий уровень громкости. Максимальное значение - 40 дБ, минимальное - 0 дБ. ВЫСОКИЕ ЧАСТОТЫ Для регулировки высоких частот используйте кнопки TREBLE +/- на пульте ДУ. Диапазон регу- лировки составляет ±14 дБ. НИЗКИЕ ЧАСТОТЫ Для регулировки низких частот сабвуфера ис- пользуйте кнопки BASS +/- на пульте ДУ. Диа- пазон регулировки составляет ±14 дБ. СЕНСОРНЫЕ КНОПКИ Функциональные сенсорные кнопки находятся на панели прибора. При использовании касай- тесь их осторожно. НАЧАЛО РАБОТЫ Переведите тумблерный переключатель с зад- ней стороны устройства в положение ON. На дисплее отобразятся часы. Нажмите красную кнопку STANDBY на пульте ДУ. Режим ожидания Чтобы вернуть устройство в режим ожидания, нажмите красную кнопку STANDBY на пульте ДУ. Еще раз нажмите STANDBY, устройство вернет- ся в нормальный рабочий режим, а на дисплее отобразятся текущий источник входного сигнала и настройки звука. В качестве альтернативы вы также можете на- жать VOLUME UP или VOLUME DOWN на сен- сорной панели, чтобы вернуться в нормальный рабочий режим. Чтобы вернуть устройство в ре- жим ожидания, одновременно нажмите VOLUME UP или VOLUME DOWN на сенсорной панели.РУССКИЙ

НАСТРОЙКА ВРЕМЕНИ Нажмите кнопку ALARM.S на пульте ДУ. Отобра- зится TIME. Нажмите кнопку ENTER.

1. Начнут мигать цифры, обозначающие часы.

значение часа. Нажмите ENTER для под- тверждения.

2. Начнут мигать цифры минут. При помощи

настройте минуты. Нажмите ENTER для подтверждения. Обратите внимание, что время отображается в 24-часовом формате. ПРИМЕЧАНИЕ: Нажмите +/- на передней пане-

на пульте ДУ, чтобы отрегу- лировать часы или минуты. СПЯЩИЙ РЕЖИМ Дважды нажмите кнопку ALARM.S. Отобразится текущая настройка спящего режима, замигает индикатор. Нажмите ENTER для подтвержде- ния. Используйте или , чтобы увеличить или уменьшить интервалы спящего режима (ша- ги 5 мин. в диапазоне от 00 до 30 мин., шаги 10 мин. в диапазоне от 30 до 90 мин.).

1. Трижды нажмите кнопку ALARM.S на пуль-

те ДУ. Отобразится ALM, и замигает икон- ка будильника. Нажмите ENTER для под- тверждения.

2. На дисплее замигает ON. Нажмите ENTER

3. Для отключения настроек будильника вы-

полните описанные выше шаги и нажмите кнопку , чтобы сменить ON на OFF.

4. После подтверждения ON на экране зами-

выберите нужный час (используется 24-часовой формат).

6. Подтвердите выбор часа нажатием кнопки

7. Начнут мигать последние 2 цифры (выбор

9. Нажмите ENTER для подтверждения.

10. После подтверждения выбора минут систе-

ма предложит четыре опции будильника. Для пролистывания опций используйте или , а затем ENTER для подтвержде-

11. Если во время настройки будильника вы в

течение 6 секунд не совершаете никаких действий, текущая настройка будет отме-

12. Чтобы отключить сигнал будильника.

a. Нажмите STANDBY на пульте ДУ для непосредственного отключения сигнала. b. Дважды нажмите любую кнопку на пе- редней панели или пульте ДУ, чтобы отклю- чить сигнал.

13. Для включения устройства после отклю-

чения сигнала один раз нажмите кнопку STANDBY. СПЯЩИЙ РЕЖИМ Коснитесь любой кнопки на передней панели или один раз нажмите любую кнопку пульта ДУ, за исключением STANDBY. Сигнал будильника выключится, а устройство перейдет в СПЯЩИЙ режим. Когда устройство находится в СПЯЩЕМ режиме, индикаторы спящего режима и будиль- ника мигают. Сигнал отключается на 9 минут, затем раздаются короткие звуковые сигналы- напоминания. СПЯЩИЙ режим можно отменить нажатием кнопки STANDBY на пульте ДУ или одновре- менным нажатием VOL+ и VOL– на сенсорной

РЕЖИМ ОТОБРАЖЕНИЯ Нажмите кнопку Display Mode, чтобы включить (ON) или выключить (OFF) отображение часов (в режиме ожидания).РУССКИЙ

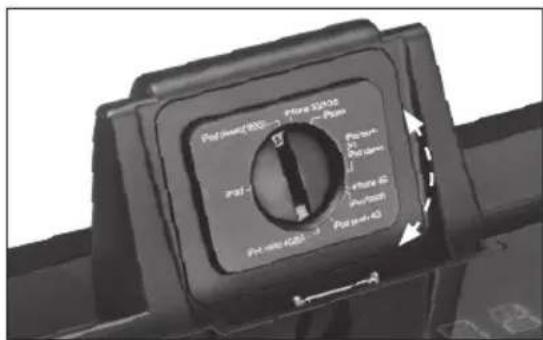

Подключение iPod/iPhone/iPad Отрегулируйте переключатель iPod соот- ветствующим образом. После регулиров- ки вставьте iPod/iPhone/iPad. Для использования iPod применяйте кнопки управления iPod на пульте ДУ. Кнопки работают аналогично нажимному колесику iPod. Более подробную инфор- мацию см. в инструкциях к iPod. Убедитесь, что устройство переведено в режим iPod, нажав на кнопку iPod на пульте ДУ.РУССКИЙ

Технические характеристики

Перечеркнутая эмблема мусорного контейнера обозначает требование отдельного сбора отходов электрического и электронного оборудования (WEEE). Электрическое и электронное оборудование может содержать опасные и вредные вещества. Не выбрасывайте этот прибор вместе с несортированными бытовыми отходами. Сдайте его в специализированный пункт сбора для утилизации отходов электрического и электронного оборудования (WEEE). Этим вы поможете сохранить ресурсы и защитить окружающую среду. Более подробную информацию вы можете получить у своего дистрибьютора или в местных органах власти. iPod / iPhone / iPad "Made for iPod" (Сделано для iPod), "Made for iPhone" (Сделано для iPhone) и "Ma- de for iPad" (Сделано для iPad) означает, что электронные принадлежности разработаны специально для подключения iPod, iPhone или iPad и имеют сертификат разработчика о соответствии стандартам производительности компании Apple. Компания Apple не несет ответственности за функционирование этого устройства или его соответствие стандартам безопасности и регулятивным нормам. Имейте в виду, что применение этого устройства с iPod, iPhone или iPad может влиять на качество беспроводной

iPod, iPhone и iPad – это торговые марки компании Apple Inc., зарегистрированные в США и других странах. НАДЛЕЖАЩЕЕ ИСПОЛЬЗОВАНИЕ Этот прибор предназначен для приема и воспроизведения аудио- и видеосигналов. Использование возможно только при условии соблюдения данных инструкций. Ненадлежащее использование опасно, кроме того, оно влечет за собой утрату всех гарантийных прав. См. инструкции по технике безопасности. Номинальное напряжение: 230-240 В ~ / 50/60 Гц Энергопотребление: 80Вт Энергопотребление в режиме ожидания: < 1 Вт Выходная мощность: Лев./Прав. (номинальная): 12 Вт + 12 Вт THD= 10% 6 Ом Частотная характеристика: Лев./Прав. (60 Гц - 20 кГц при +1 / -2 дБ) Чувствительность: Лев./Прав. 550 мВ ЭДС-источник: > 2 В Разделение: > 55 дБ Сигнал/шум: > 70 дБ Дистанционное управление: > 5 м Размеры (В x Ш x Г): 390 x 320 x 182 мм Вес: 7,8кг Рабочая температура/темпе- ратура окружающей среды: от -10°C до +40CSVENSKA
