BEDIENUNGSANLEITUNG PPA250WD PEAQ

Das Gerät unterstützt die aufgelisteten iPod- / iPhone- / iPad-Modelle (iPod- / iPhone- / iPad-Geräte sind nicht im Lieferumfang enthalten)

H oukeun unootnpici ta avaepopueva ovtela iPod / iPhone / iPad (Δev oupiepiaaβavovtai o oukeuec iPod / iPhone / iPad)

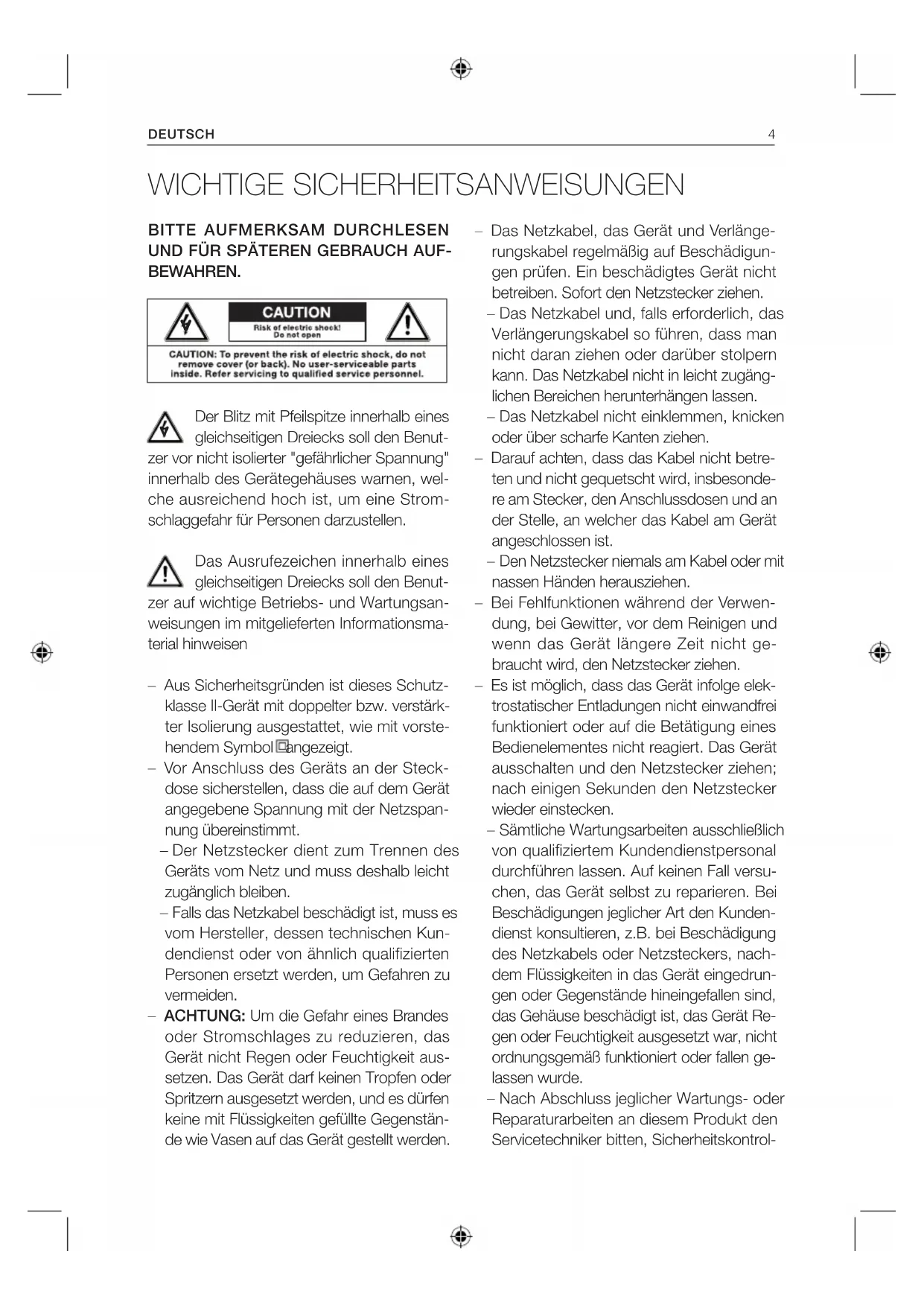

WICHTIGE SICHERHEITSANWEISUNGEN

BITTE AUFMERKSAM DURCHLESEN UND FÜR SPÄTEREN GEBRAUCH AUFBEWAHREN.

Der Blitz mit Pfeilspitze innerhalb eines gleichseitigen Dreiecks soll den Benutzer vor nicht isolierter "gefährlicher Spannung" innerhalb des Gerätegehäuses warnen, welche ausreichend hoch ist, um eine Stromschlaggefahr für Personen darzustellen.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Benutzer auf wichtige Betriebs- und Wartungsanweisungen im mitgelieferten Informationsmaterial hinweisen

Aus Sicherheitsgründen ist diese Schutzklasse II-Gerät mit doppelter bzw. verstärkter Isolierung ausgestattet, wie mit vorstehendem Symbol angezeigt.

Vor Anschluss des Geräts an der Steckdose sicherstellen, dass die auf dem Gerät angegebene Spannung mit der Netzspannung übereinstimmt.

• Der Netzstecker dient zum Trennen des Gerats vom Netz und muss deshalb weniger zugänglich bleiben.

• Falls das Netzkabel beschädigt ist, muss es vom Hersteller, dessen technischen Kundendienst oder vonählich qualifizierten Personen ersetzt werden, um Gefahren zu vermeiden.

• ACHTUNG: Um die Gefahr eines Brandes oder Stromschlages zu reduzieren, das Gerät nicht Regen oder Feuchtigkeit aussetzen. Das Gerätarf keinen Tropfen oder Spritzern ausgesetzt werden, und es dürfen keine mit Flüssigkeiten gefüllte Gegenstände wie Vasen auf das Gerät gestellt werden.

Das Netzkabel, das Gerät und Verlangerungskabel regelmäß auf Beschädigungen prufen. Ein beschädigtes Gerät nicht betreiben. Sofort den Netzsteckerziehen.

• Das Netzkabel und, falls erforderlich, das Verlängerungskabel so führen, dass man nicht daranziehen oder darüber stolpern kann. Das Netzkabel nicht in leicht zuganglichen Bereichen herunterhängen setzen.

• Das Netzkabel nicht einklemmen, knicken oder über scharfe Kantenziehen.

• Darauf achten, dass das Kabel nicht betreten und nicht gequetscht wird, insbesondere am Stecker, den Anschlussdosen und an der Stelle, an welcher das Kabel am Gerät angeschlossen ist.

Den Netzstecker niemals am Kabel oder mit nassen Händen herausziehen.

• Bei Fehlfunktionen während der Verwendung, bei Gewitter, vor dem Reinigen und wenn das Gerät langere Zeit nicht gebraucht wird, den Netzsteckerziehen.

• Es ist möglich, dass das Gerät infolge elektrostatischer Entladungen nicht einwandfrei Funktioniert oder auf die Betätigung eines Bedienelementes nicht reagiert. Das Gerät ausschalten und den Netzsteckerziehen; nach einigen Sekunden den Netzstecker wieder einstecken.

Sämtliche Wartungsarbeiten ausschließlich von qualifiziertem Kundendienstpersonal durchführten halten. Auf keinen Fall versuchen, das Gerät selbst zu reparieren. Bei Beschädigungen jeglicher Art den Kundendienst konsultieren, z.B. bei Beschädigung des Netzkabels oder Netzsteckers, nach dem Flüssigkeiten in das Gerät eingedrungen oder Gegenstände hineingegeben sind, das Gehäuse beschädigt ist, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht ordnungsgemäß Funktioniert oder fallen geleassen wurde.

• Nach Abschluss jeglicher Wartungs- oder Reparaturarbeiten an thisem Produkt den Servicetechniker bitten, Sicherheitskontrol-

len aussufahren, um festzustellen, ob dass das Produkt in einwandfreiem Betriebszustand ist.

-AusschlieBlich vom Hersteller empfohlenes oder im Lieferumfang befindliches Zubehor verwenden. Entspruchend den Angaben in dieser Gebrauchsanw eisung montieren.
- Beim Aufstellen des Gerätes ausreichend Platz für Luftzirkulation freilassen. Nicht in Bücherregalen, Einbauschränken o. ä. aufstellen.
Die Luftzirkulation nicht durch Abdecken der Luftungsöffnungen mit Gegenständen wie Zeitungen, Tischüchern, Vorhängen, usw. behindern. Keine Gegenstände in das Gerät einstecken.
- Keine offenen Flammen wie z. B. brennende Kerzen auf das Gerät stellen.
- Keine elektronischen Geräte oder Spielzeug auf das Gerät stellen. Solche Gegenstände können herunterfallen und Sach- und/oder Personenschäden verursachen.
- Nicht in der Höhe von Wärmequellen wie z.B. Heizkörpern, Heizregistern, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Veränder) aufstellen.
- Keine übermäßige Kraft auf die Front oder Oberseite des Gerätes ausüben, da dadurch das Gerät umstürzen kann.
- Das Gerät nicht verschieben oder bewogen, während es eingeschaltet ist.
Die Oberfläche des Gerätes nicht mit scharfen oder harten Gegenständen berühren, andrücken oder reiben.
- Das Gerät nicht von kalten in warme Umgebungen und umgekehrt bringen. Kondensation kann zur Beschädigung des Gerätes und elektrischer Bauteile führen.
- Für Geräte mit Kopfhöreranschluss: GEFAHR! Übermäßiger Schalldruck von Ohr- und Kopfhörern kann zu Gehörschädigungen führen. Wenn Sie über langere Zeit laute Musik horen, kann Ihr Hörvermögen beeinträchtigt werden. Eine angemessene Lautstärke einstehen.

• Für Geräte mit USB-Funktion: Bei Funktionstörungen zum Rückstellenden des Gerätes die USB-Einheit vom Gerät entfern.

• Für Geräte mit USB-Funktion: Falls ein USB-Speichermedium in Folge von elektrostatischen Entladungen und kurzzeitigen Überspannungen nicht Funktioniert, das Speichermedium vom Gerät entfern.

• Für Geräte / Zubehör mit Batteriebetrieb:

• ACHTUNG! Explosionsgefahr bei nicht ordnungsgemäßem Austausch der Batterien. Nur durch Batterien des gleichen Types ersetzen. Auf richtige Polarität achten.

• Batterien (Batteriepackung oder eingelegte Batterien) keiner übermögen Hitze durch Sonneneinstrahlung, Feuer o.ä. aussetzen. Vor mechanischen Erschütterungen schützen. Trocken und sauber halten. Von Kindern fernhalten.

• Batterien nicht öffnen, auseinandernehmen, aufschreiben oder kurzschreiben. Alte und neue Batterien nicht zusammen verwenden.
• Fachgerecht entsorgen. Bei der Entsorgung von Batterien Umweltspekte beachten. Nicht mit dem Haushaltsmull entsorgen.
  Die Sicherheits- und andere Hinweise auf der Batterie oder deren Verpackung beachten.

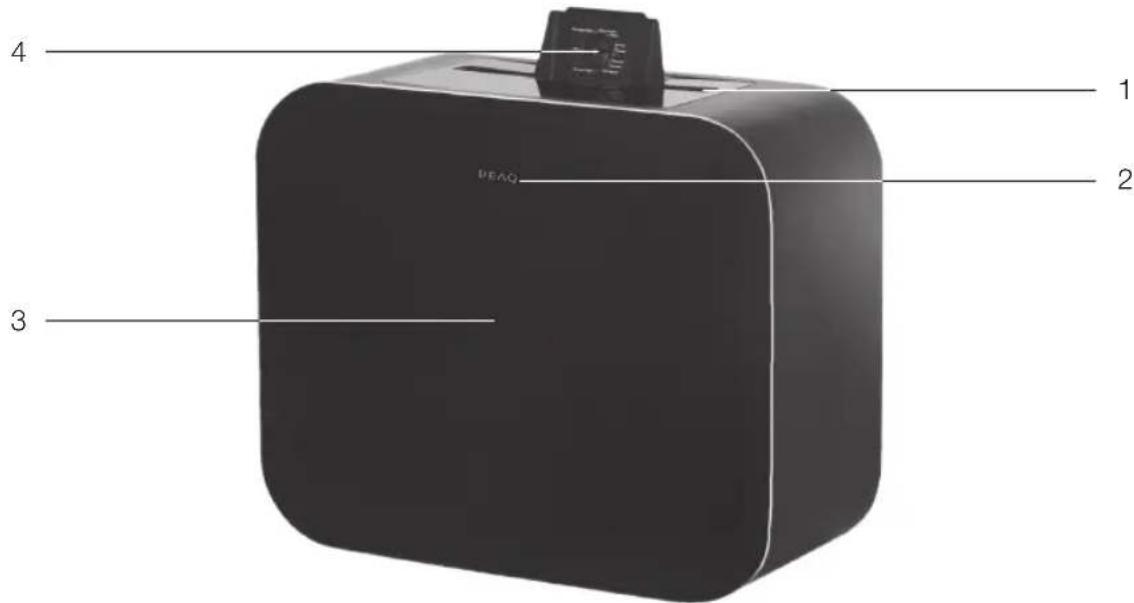

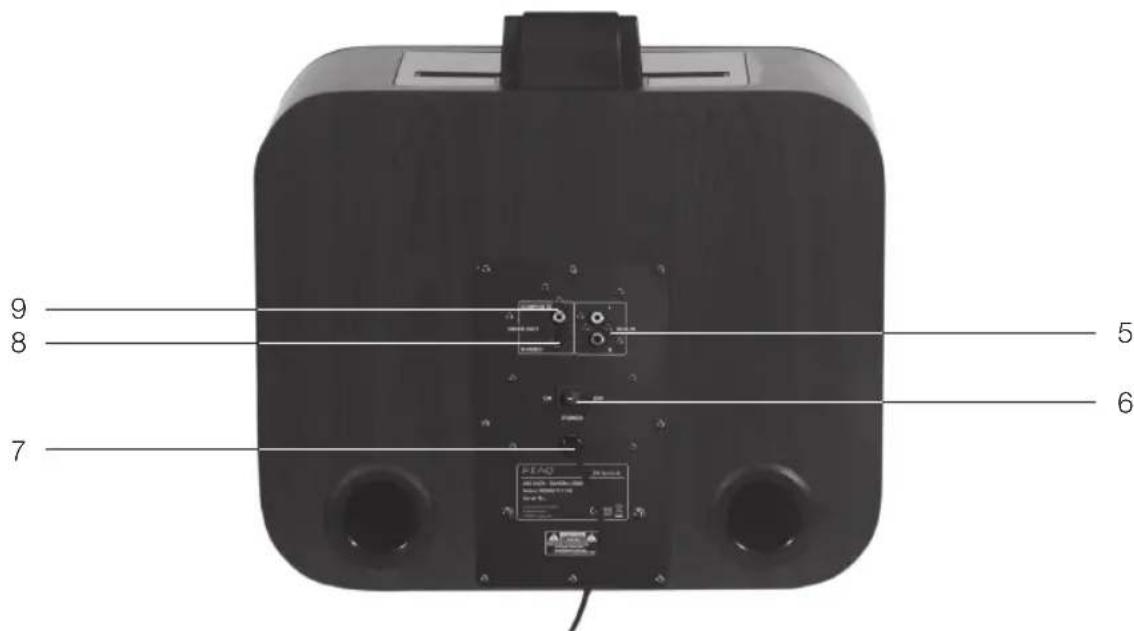

Hauptseinheit

1 iPod/iPhone/iPad Eingang
2 Empfänger Fernbedienung

3 Laatsprecher
4 iPod/iPhone/iPad Einstellknopf

5 AUX-Eingang
6 Ein-/Ausschalter
7 AC-Netzkabel

8 iPod S-Video-Ausgang
9 iPod Composite Videoausgang

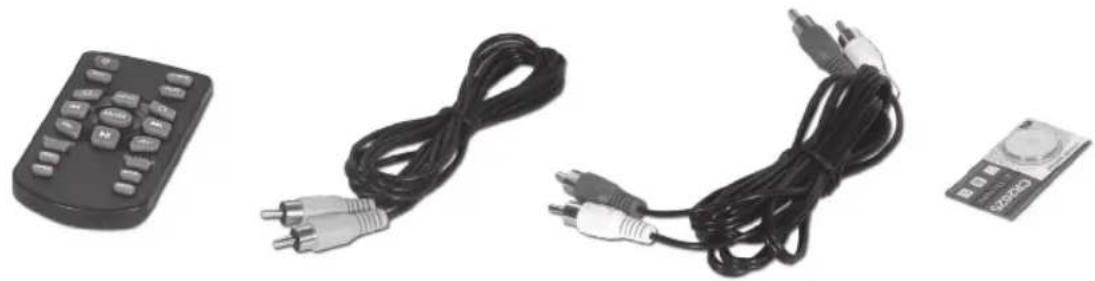

Zubehör

1x Fernbedienung
1x Videokabel
2x Audiokabel

1x Batterie (3 V CR2025)
1x Bedienungsanleitung

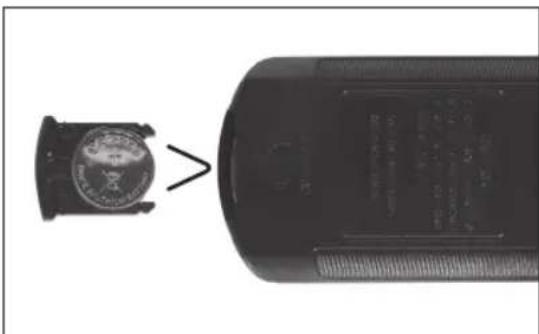

BATTERIEN EINLEGEN

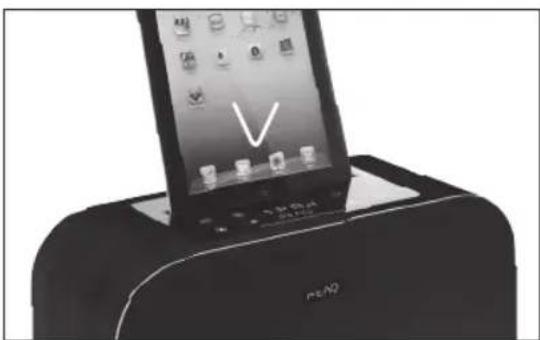

iPOD/iPHONE/iPAD EINSTECKEN

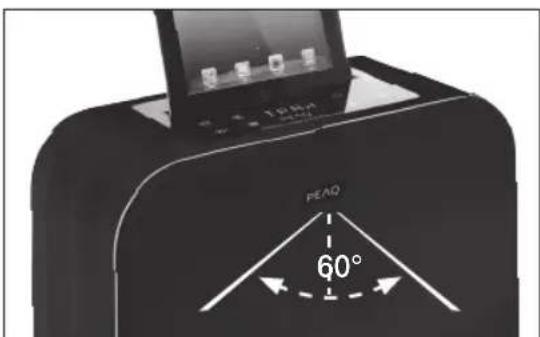

REICHWEITE FERNBEDIENUNG CA. 5 M

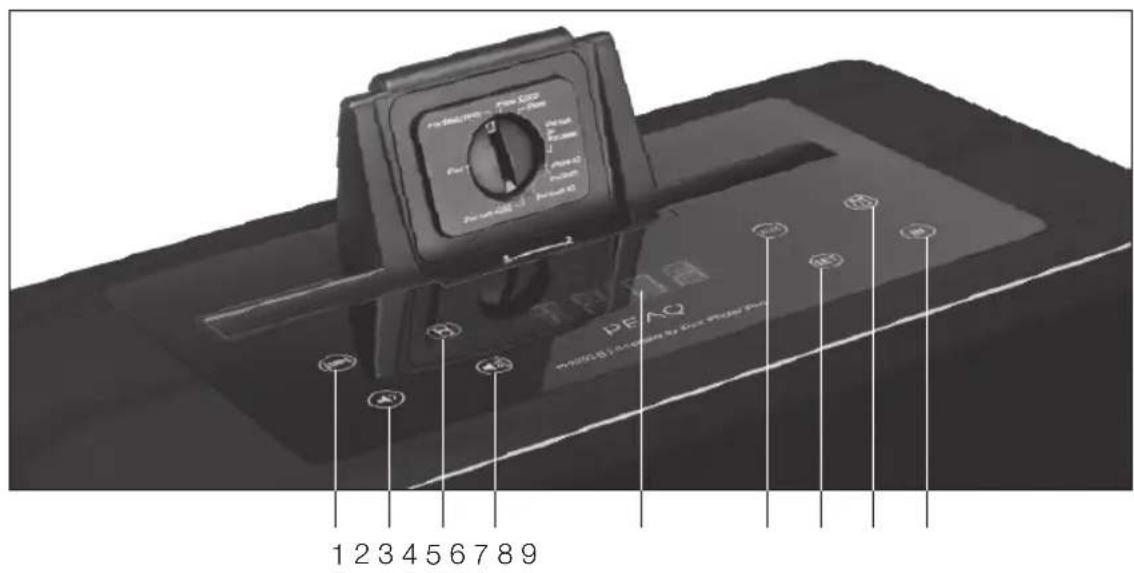

Tastenfeld

1 SCHLUMMER-Taste
2 Lautstärke reduzieren
3 iPod-Anzeige
4 Lautstärke erhöhen
5 LED-Display

6 AUX-Anzeige
7 Set-(Einstell-) Taste
8 Anzeige Weckfunktion
9 Eingangsauswahl

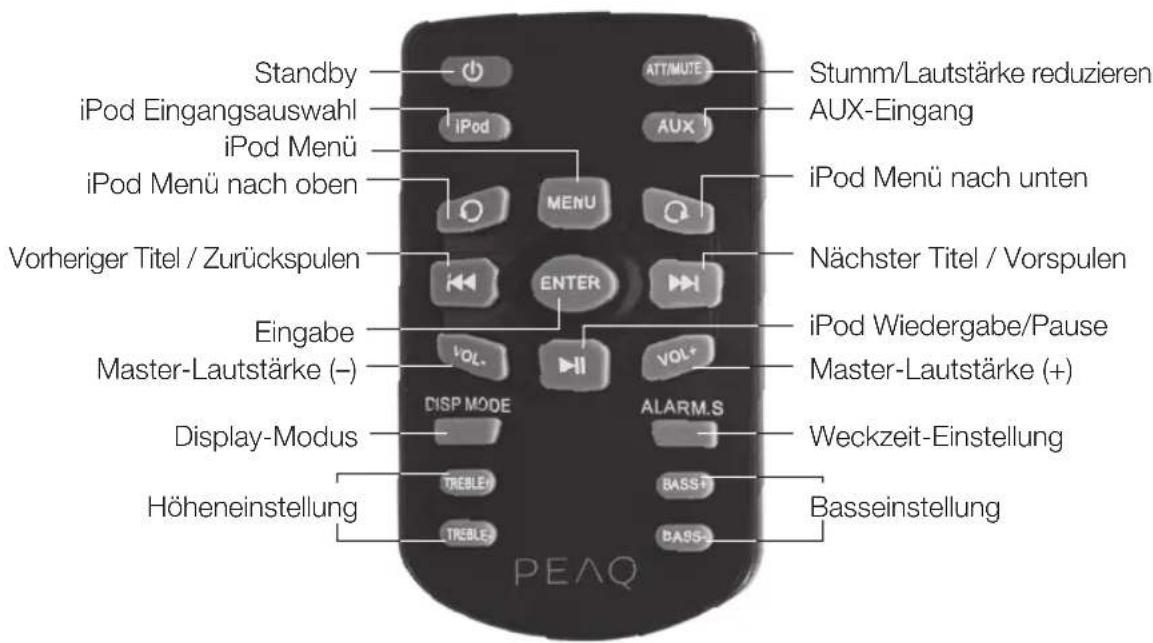

Fernbedienung

Sicherheitsanmerkung

Wichtige Sicherheitsanweisungen.itte aufmerksam durchlesen und fur späteren Gebrauch aufbewahren.

Der Blitz mit Pfeilspitze innerhalb eines gleichseitigen Dreiecks soll den Benutzer vor nicht isolierter

"gefährlicher Spannung" innerhalb des Gerätegehäuses warnen, welche ausreichend hoch ist, um eine Stromschlaggefahr für Personen und Tiere darzustellen.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Benutzer auf wichtige Be

triebs- und Wartungsanweisungen im mitgelieferten Informationsmaterial hinweisen. Um die Gefahr eines Brandes oder Stromschlages zu reduzieren, das Gerät nicht Regen oder Feuchtigkeit aussetzen. Das Gerät keinen Spritzern oder Feuchtigkeit aussetzen. Keine mit Flüssigkeiten gefüllte Gegenstände wie beispielsweise Vasen auf das Gerät stellen.

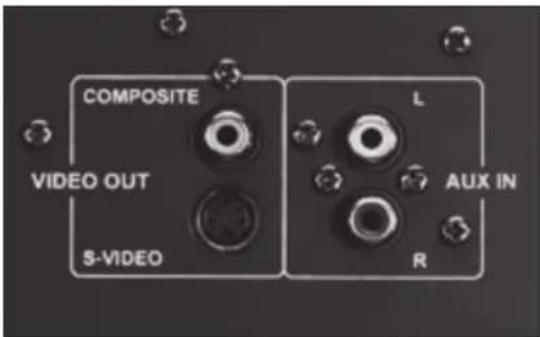

Anschlüsse

CD/DVD/TV

Mit Hilfe der Audio- und Videokabel (im Lieferungfang) den Videoausgang (gelb) mit dem TV-Gerät und die Audioausgänge (rot/weiß) mit dem CD/DVD/MP3-Spieler verbinden.

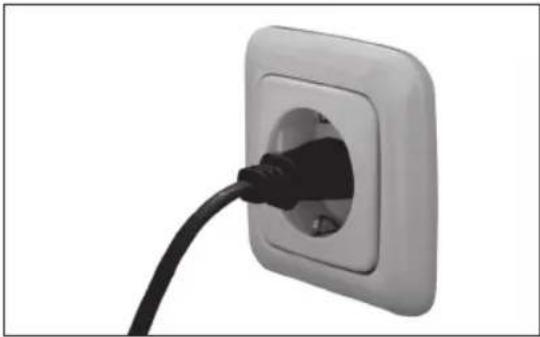

STROMVERSORGUNG

Den Netzstecker einstecken.

Betrieb

SENSORTASTEN

Auf der Vorderseite des Gerätes befindens sich Funktion-Sensortasten.itte vorsichtig betätigten.

INBETRIEBNAHME

Den Kippschalter auf der Geräterückseite auf ON stellen. Auf dem Display erscheint eine Uhr. Auf die rote STANDBY-Taste auf der Fembedienung drücken. Standby

Um das Gerät in den Standby-Modus zusammen, auf die rote STANDBY-Taste auf der Fernbedienung drücken. Nochmals die STANDBY-Taste betätigten; das Gerät schaltet in den normalen Betriebsmodus zusammen, und das LED-Display zeigt die aktuelle Eingangssquelle und die Lautstärkeeinstellung an. Um in den normalen Betriebsmodus zusammen zukehren, können alternative die Tasten zum ERHÖHEN oder REDUZIEREN DER LAUTSTÄRKE auf dem Tastenfeld verwendet werden. Um das Gerät in den Standby-Modus zu schalten, gleichzeitig auf LAUTSTÄRKE ERHÖHEN und LAUTSTÄRKE REDUZIEREN auf dem Tastenfeld drücken.

STUMM

Wenn der aktuell eingestellte Lautstärkepegel hoher als 10 ist, einmal auf MUTE drucken,

um die Lautstärke auf 10 zu reduzieren. ATT wird angezeigt.

Wird die MUTE-Taste ein zweites Mal betätig, wird das Gerät stumm geschalte, und in der Anzeige erscheint MUTE.

Wird die Taste ein drittes Mal betätig, wird der Stumm-Modus aufgehoben, und der aktuelle Lautstärkepegel wird angezeigt.

HINWEIS: Wenn der aktuell eingestellte Lautstärkepegel ≤ 10 ist, wird die ATT-Funktion übersprungen.

EINGANG

Mit der IN-Taste auf dem Tastfeld des Gerätes kann durch die entsprechenden Optionen navigiert werden.

Alternative konnen die iPod- oder AUX-Tasten auf der Fernbedienung verwendet werden.

LAUTSTARKE

Zum Einstellen der Master-Lautstärke die Tasten VOL +/- auf dem Tastenfeld oder die Tasten VOL +/- auf der Fernbedienung betätigten.

Zum Erhöhen der Lautstärke auf VOL+, zum Reduzieren auf VOL- drücken.

Auf dem LED-Display wird der Lautstärkepegel entsprechend angezeigt. Die maximale Lautstärke ist 40 dB, der Minimalwert ist 0 dB.

HOHEN

Zum Einstellen der Hohen auf TREBLE + / - auf der Fernbedienung drucken. Der Einstellbereich betragt ± 14 dB.

BASS

Zum Einstellen des Subwoofer-Basswertes auf BASS +/- auf der Fernbedienung drucken. Der Einstellbereich beträgt ± 14 dB.

ZEITEINSTELLUNG

Auf die ALARM.S-Taste auf der Fernbedienung drücken. Es wird TIME angezeigt. Auf ENTER drücken.

1. Die Stundenanzeige blinkt. Zum Einstellen der Stunde auf oder drücken. Zum Bestätigten auf ENTER drücken.
2. Danach blinkt die Minutenanzeige. Zum Einstellen der Minuten auf oder drucken. Zum Bestätigen auf ENTER drucken.itte beachten,dass es sich um eine 24-Stunden-Anzeige handelt.

HINWEIS: Zum Einstellen der Stunde oder Minuten auf dem Tastenfeld des Gerätes auf +/- oder auf | | oder | | auf der Fernbedienung drücken.

AUSSCHALTAUTOMATIK

Zweimal auf ALARM.S drucken. Die aktuelle Ausschaltautomatikeinstellung wird angezeigt, das Anzeigesymbol blinkt. Zum Bestätigen auf ENTER drucken. Mitoder die Ausschaltintervalle erhöhen oder reduzieren (5-Minuten-Schritte von 00 bis 30 Min., 10-Minuten-Schritte von 30 bis 90 Min.).

WECKFUNKTION

1. Dreimal auf die ALARM.S-Taste auf der Fernbedienung drucken. Im Display erscheint ALM, und das Alarmsymbol flackert. Zum Bestätigen auf ENTER drucken.
2. In der Anzeige flackert ON. Zum Bestätigen auf ENTER drücken.
3. Zum Ausschalten der Alarmeinstellungen offenstehende Schritte durchfuhren und mit der Taste von ON zu OFF umschalten.
4. Nach dem Bestätigen von ON flackern die Ziffern auf der Anzeige.

5. Mit den Tasten oder die gewüns- schte Stunde einstellen (itte beachten, dass es sich um eine 24-Stunden-Anzeige handelt).

6. Die Stundenauswahl mit ENTER bestätigten.

7. Die verbleibenden 2 Ziffern (Minutenauswahl) flackern.
8. Zum Einstellen der Minuten oder betätigten.
9. Zum Bestätigen auf ENTER drücken.
10. Nach Bestätigung der Minuteneinstellung fragt das System vier Alarm-Optionen ab. Mit oder durch die Optionen scrollen und mit ENTER bestätigten.
11. Wenn während der Alarmeinstellung die Pausenzeit 6 Sekunden überschreitet, wird die aktuelle Einstellung gelöscht.
12. Zum Unterbrechen des Alarmtons. a. Zum direkten Abbrechen des Alarms auf STANDBY auf der Fernbedienung drucken. b. Um den Alarm zu unterbrechen, auf irgendeine Taste auf dem Tastenfeld oder der Fernbedienung drucken.
13. Zum Einschalten des Gerätes auf STANDBY drücken, nach dem der Weckruf ausgeschaltet wurde.

SCHLUMMERFUNKTION

Auf eine beliebige Taste auf dem Tastenfeld oder auf der Fernbedienung drucken (außer STANDBY); der Alarmton wird unterbrochen und das Gerät schaltet in den SCHLUMMER-Modus. Sowohl das SCHLUMMER-als auch das ALARM-Symbol blinken, während das Gerät im SCHLUMMER-Modus ist; der Alarmton wird für 9 Minuten unterbrochen und erklingt dann erneut als Erinnerung.

Zum Beenden des SCHLUMMER-Modus auf STANDBY auf der Fernbedienung oder gleichzeitig auf VOL+ und VOL- auf dem Tastenfeld drücken.

DISPLAY-MODUS

Zum Ein- oder Ausschalten der Uhrenanzeige auf die Display-Modus-Taste drucken (im Standby-Modus).

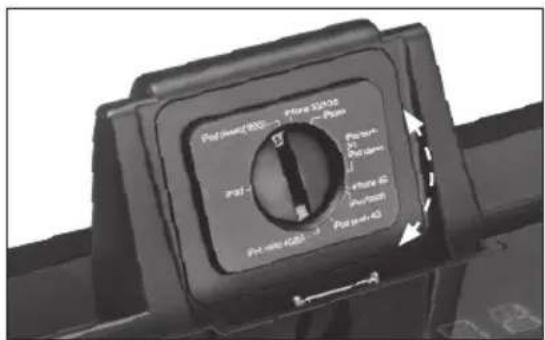

Verbindung zum iPod/iPhone/iPad

Bitte den iPod-Wahlschalter entsprechend einstellen. Nach der Einstellung das iPod/ iPhone/iPad einstecken.

Durch Betätigten der iPod-Taste auf der Fernbedienung den iPod-Modus wahlen.

Zum Betrieb des iPod die iPod-Funktionstasten auf der Fernbedienung verwenden. Die Tasten haben die gleiche Funktion wie das Click Wheel am iPod. Für weitere Einheiten siehe Bedienungsanleitung iPod.

TECHNISCHE DATEN

Nennspannung: 230-240 V~ / 50/60 Hz

Leistungsaufnahme: 80 W

Energieverbrauch Standby-Modus: < 1 W

Ausgangsleistung:

Frequenzgang: L/R CH (60 Hz - 20 KHz bei +1 / -2 dB)

Empfindlichkeit: L/R: 550 mV

Uberlast Quelle e.m.f.:>2V

Trennung: > 55 dB

S/R-Abstand: >70 dB

Fernbedienung: >5m

Abmessungen (B x H x T): 390 x 320 x 182 mm

Gewicht: 7,8kg

Betriebs-/Umgebungstemperatur: -10°C bis +40 C

iPod/iPhone/iPad

"Made for iPod" (für iPod hergestellt), "Made for iPhone" (für iPhone hergestellt) und "Made for iPad" (für iPad hergestellt) bedeutet, dass ein elektrisches Zubehörgerät speziell für den Anschluss an iPod, iPhone bzw. iPad entwickelt wurde, und dass die Einhaltung der Leistungsstandards von Apple vom Hersteller bestätig wurde. Apple ist nicht für den Betrieb these Gerätes oder dessen Konformität mit Sicherheits- und Regelungsstandards verantwortlich.itte beachten Sie, dass die Verwendung these Gerätes in Verbindung mit iPod, iPhone oder iPad die Wireless-Leistung beeinflussen kann.

iPod, iPhone & iPad eingetragene Warenzeichen von Apple Inc. in den USA und anderen Ländern.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Gerät ist zum Empfang und Wiedergabe von Audio- und Videosignalen vorgesehen. Das Gerät ausschließlich gemäß diesen Anweisungen verwenden. Unsachgemäß Verwendung ist gefährlich und führt zum Verlust jeglicher Garantieansprüche. Beachten Sie die Sicherheitshinweise.

ENTSORGUNG

Das Symbol "durchgestrichene Müll

tonne" erfordert die separate Entsor-

gung von Eletro- und Elektronik-Alt

geräten (WEEE). Elektrische und elektronische Geräte können gefährliche und umweltgeführrdende Stoffe enthalten. Dieses Gerät nicht im unsortingen Hausmüll entsorgen. An einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sichitte an ihren Handler oder die örtlichen Behörden.

SLEEP (ANA2TOAH AIEITOYPFIAZ)

Plntote to Koupi ALARM.S duo fopec. Euapavctae n trexovaa pubianavaotoanc aeitoupyiac, n evdeiEa avaoobnoi. Patnote ENTER yia embetaaiwon. Plntoteyia va auenoe ta kai va eioe Ta diaotmuata metau twxovwvaatoanc aeitoupyiac (ae bnuata twv 5ennw ano 00 ec30 enra, oe bnuata twv 10ennw ano 30 ec90 enra.).

ALARM (AΦYΠNIZH)

1. Patnote to koupi ALARM.S oTo tnlambdaipotnpio Tpeic fopec. Eupaviteaai n evdoiALM kaTO Eikovidio apunionc Ba avaooBnye. PatntOTE ENTER yia euiiebaion.
2. 20 npapato nC oBovnc tha avaoBnve n ev-8en ON. PatnoTE ENTER yia enBcaiwn.
3. Tia va anevpyoioeTe tn puBion aFumwanc, aKoauohtate Ta enaw Bnmuata kai nato To Koumiyia va enieEeTE eTaEO ON kai OFF.
4. Moiic epiiebaiwBei n puoiion ON, oyn oboyn Ta aovaoohvouy ta yphi tnc evdienc wpc.
5. Xpnoiopoioane To nia va enieEETe Tnv wpa nou BelaTe (napakaolue laeTE uno- 1npioketra yia poaI 24wnc evdiEc).

6. Emβεαωτε ην ειλογίσς πατώντας το κουμι ENTER.

7. Θα apxioouv va avaβoαβrivouv ta 2 επομεva Ψη-phi (επλογιν ενδειης λεπτυν).

8. Xpnooioiote Ta iia va eIaeEeTe Ta IeTTa.
9. Patrnte ENTER ia euiBepaiwn.
10. Moic eipbaow n eiloyntc evdeienc ae TOW, to ouotnua 8a eapavioe teooepic enilo- yec aupvianc. Xpnoonoiote ta Iyia va uetakivnbeite mela Tuw eiloyuv kai natne ENTER ia eipbaow.
11. Kata t n aeitoupyia puthetaioc tnc aphiunionc, eav to diotma nou pcooalae i unepbaive ta 6 deu-Tepoalepta, n tpexouaa puthetaian oakupwei.
12. Tia va otapatnoe Tny aphiunvion otav nxei. a. Patnote To Koumi STANDBY 0To tnAexepi- stnpioyia vakupwote anveBiac nV aphiunvion. B. Patnote onoiobhne Koumi OTov npoBIO nivaka n 0To tnAexepiOtnpio duo opec yia va akupwete Tny aphiunvion.
13. PatnoTe To nAnKToo STANDBY ia oopa yia va evepyonoiEi n ouakeun, moic otapatnoei to nxntko onua tnc apuvionc.

SNOOZE (IPOEQPINH ANA-TOAH AOFYNIEH)

Pntote onoiobnote koupi oTov npoBIO nivaka n patote onoiobnote koupi EKToc Tou STANDBY OTo nExipotio pia fop, to nxntko ona Tnc apunianc otamata kai oukeunmuetepxetae 己 tioupyia npooipwnc avaoTolnc apunianc. Auotepa ta Eikovidia SNOOE kai ALARM avaboNvouv otav n oukeunpioKetai eLIToupyia SNOZE, to nxntko onua tnc apunianc otamata yia 9LeTTa, mTa ouexic va nyei wuvebupion.

DISPLAY MODE (EMΦANIZH)

Tnote To kouni Display Mode ia va evpyoio n oTe n aeepyoioaTe Tnv eufavion tou pooyou EilEyovTac ON n OFF (eAitoupyia avauovnic).

1×Tavpezérl°
1× Videó kabel
2× Audió kabel
