BEDIENUNGSANLEITUNG Munet Pro PMN700W PEAQ

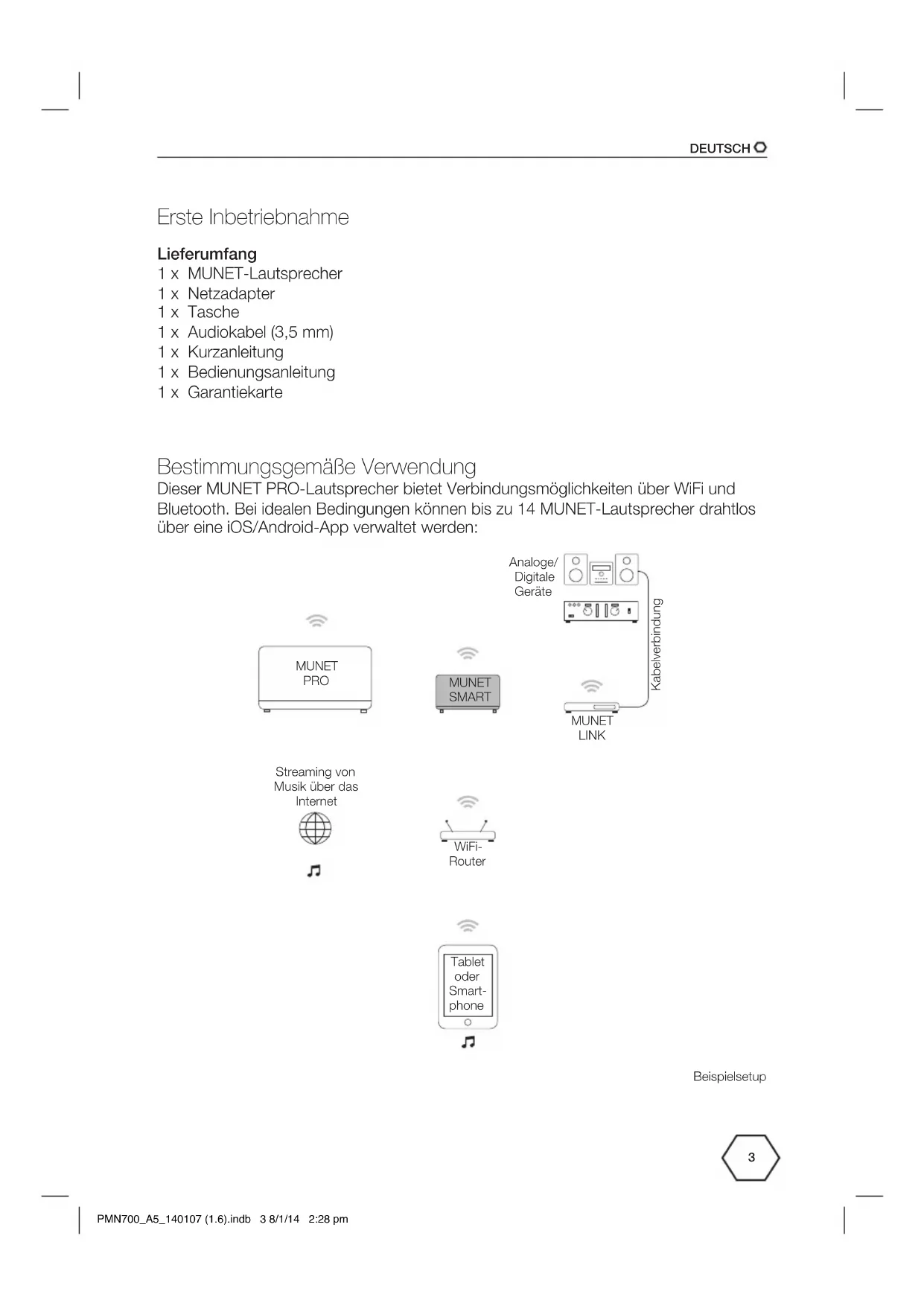

Erste Inbetriebnahme

Lieferumfang

1 x MUNET-Lautsprecher
1 x Netzadapter
1 x Tasche
1 x Audiokabel (3,5 mm)
1 x Kurzanleitung
1 x Bedienungsanleitung
1 x Garantiekarte

Bestimmungsgemäße Verwendung

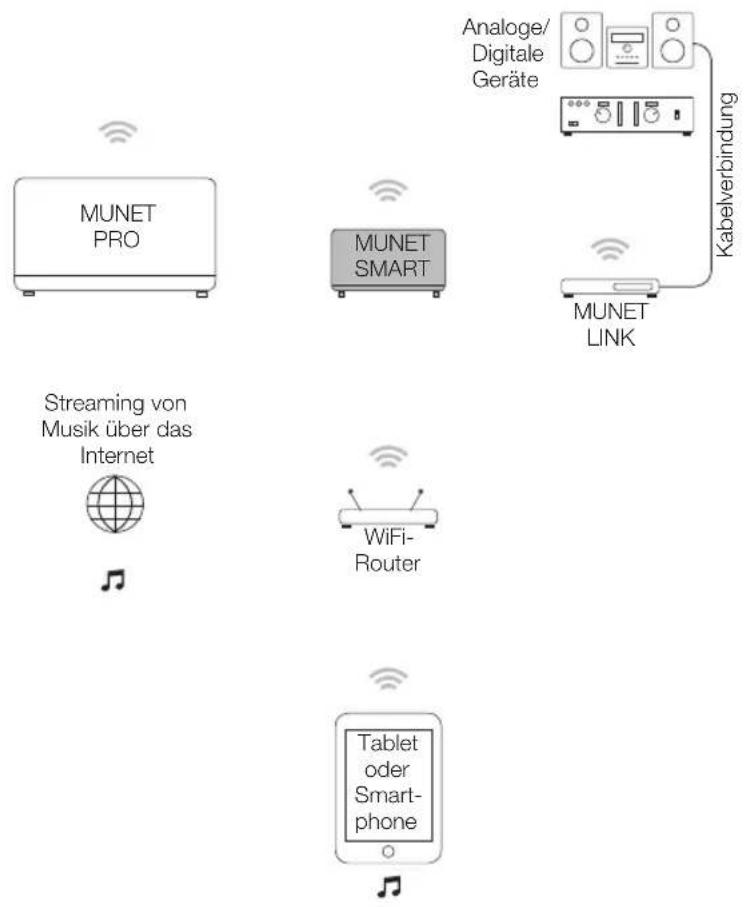

Dieser MUNET PRO-Lautsprecher bietet Verbindungsmöglichkeiten über WiFi und Bluetooth. Bei idealen Bedingungen können bis zu 14 MUNET-Lautsprecher drahtlos über eine iOS/Android-App verwaltet werden:

Beispielsetup

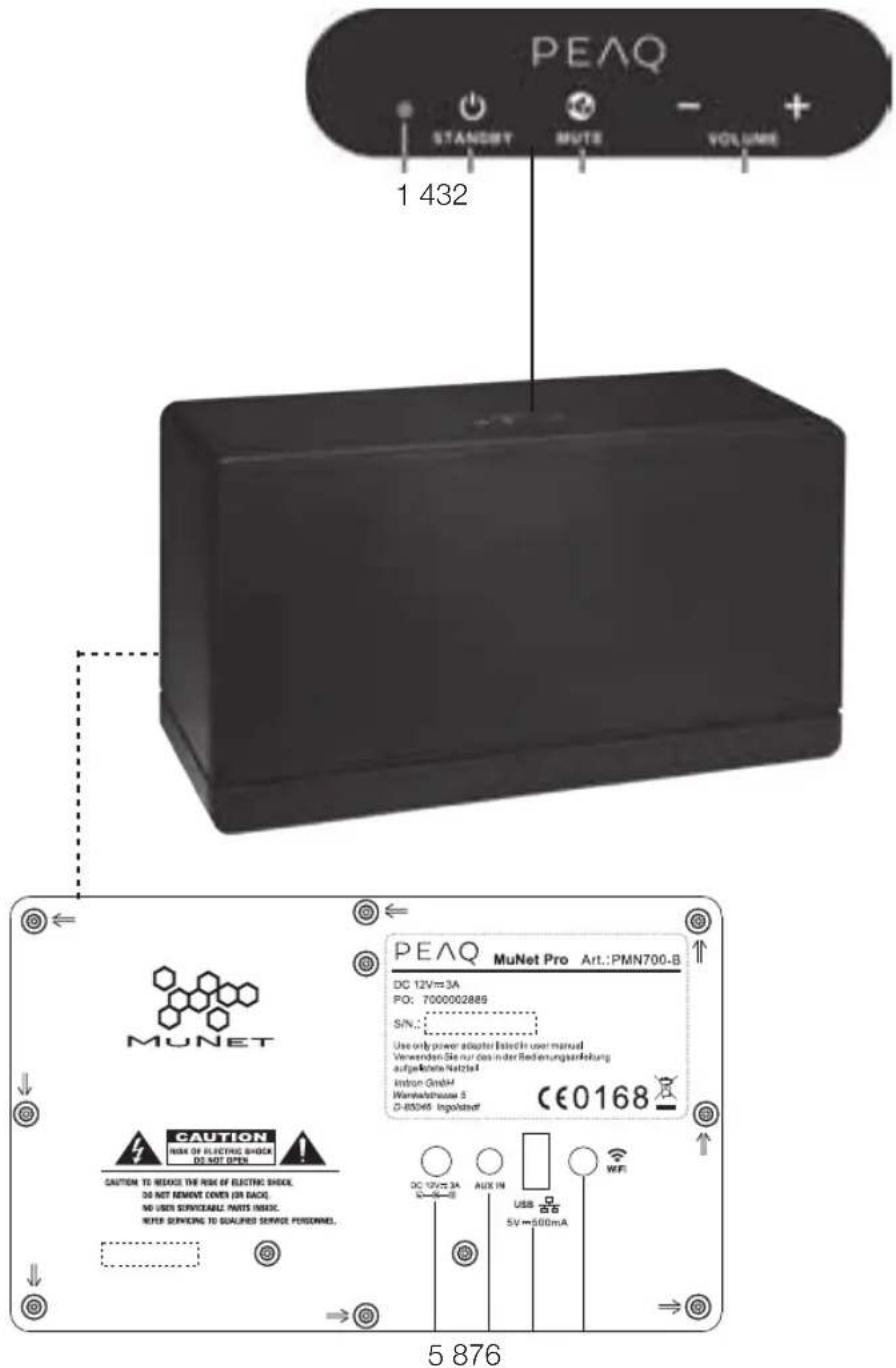

Komponenten

1. LED-Anzeige
2. Taste Standby ⏻
3. Taste Mute
4. Taste Volume +/-

5. Buchse DC12V

6. Buchse AUX IN

7. USB-Buchse 5 V 500 mA (für Software-Aktualisierung)
8. Taste WiFi

LED-Anzeige

- Während der Einrichtung und des normalen Betriebs gibt die LED-Anzeige des MUNET Auskunft über den Verbindungsstatus.

LED-Farbe Bedeutung
Rot (blinkt) MUNET wird gestartet.
Rot (blinkt schnell) MUNET hat Verbindungsprobleme.Ein Fehler ist aufgetreten.
Rot (leuchtet kontinuierlich)		MUNET befindet sich im Standby-Modus.
Blau (blinkt) MUNET stellt eine Verbindung mit einem drahtlosen Netzwerk her.
Blau (leuchtet kontinuierlich)		MUNET ist eingeschaltet. Der MUNET ist mit einem drahtlosen Netzwerk verbunden.
Blau	(blinkt 3x)	MUNET ist mit Bluetooth verbunden.
Violett (leuchtet kontinuierlich)		MUNET befindet sich im Schlafmodus.
Violett (blinkt schnell) MUNET bereitet sich auf die Aktualisierung seiner Software vor.
Violett	(blinkt 2x)	MUNET hat seine minimale oder maximale Lautstärke erreicht.Hinweis: Die Stummschaltung wird nicht angezeigt.
Violett	(blinkt 3x)	Das Gerät wird über die App identifiziert
Blau und Violett	(blinken abwechselnd langsam)	MUNET befindet sich im WiFi-Setup-Modus.
Blau und Violett	(blinkt 2x blau und dann 1x violett)	MUNET befindet sich bei der WiFi-Suche.
Blau, Violett, Rot, Violett	(blinken abwechselnd langsam)	Die Software-Aktualisierung des MUNET läuft.Hinweis: Während der Software-Aktualisierung die Internetverbindung des MUNET für mindestens 10 Minuten nicht unterbrechen.

Anschlussmodi:

- MUNET kann auf 3 verschiedene Arten einfach mit einer externen Audioquelle verbunden werden. MUNET kann mit einer Kabel- oder Bluetooth-Verbindung als Audioquelle dienen. Unter idealen Setup-Bedingungen können bei einer geeigneten WiFi-Verbindung bis zu 14 MUNET-Lautsprecher Ihre Musik überall im ganzen Haus streamen.

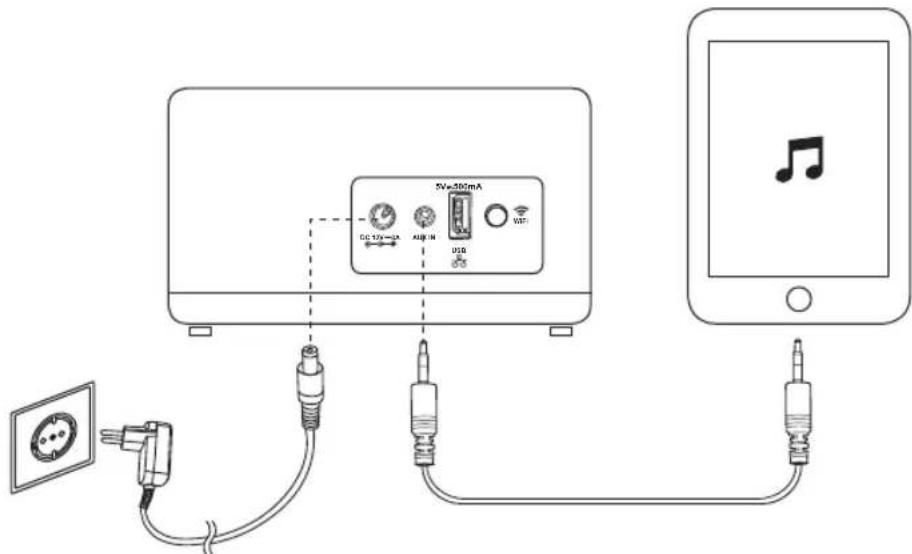

Kabelverbindung

1. Stecken Sie den mitgelieferten Netzadapter in die Buchse. Schließen Sie den Netzadapter an einer geeigneten Steckdose an.
2. Schließen Sie das mitgelieferte Audiokabel an die AUX IN-Buchse und an eine externe Audioquelle (z. B. Mobiltelefon) an.
3. Starten Sie die Musikwiedergabe an der Audioquelle.

Hinweis:

- Es ist keine Installation der Munet-App erforderlich.

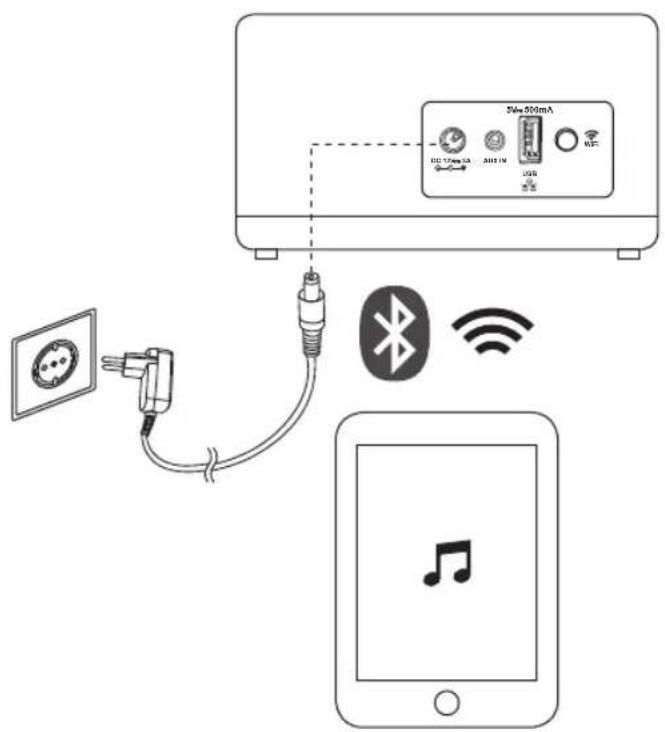

Bluetooth-Verbindung

1. Stecken Sie den mitgelieferten Netzadapter in die Buchse. Schließen Sie den Netzadapter an einer geeigneten Steckdose an.
2. Aktivieren Sie Bluetooth an der Audio-Quelle (z. B. Mobiltelefon). Suchen Sie nach Geräten und wählen Sie „My Munet xxxxxx *“.
3. Stellen Sie die Verbindung her. Falls erforderlich, geben Sie das Passwort 0000 ein.
4. Falls erforderlich, wählen Sie „My Munet xxxxxx *“ als Audio-Ausgabegerät.

Hinweise:

• Es ist keine Installation der Munet-App erforderlich.
• Es ist nur eine Bluetooth-Verbindung gleichzeitig möglich.
• Um eine andere Audioquelle mit Bluetooth zu verbinden, muss das zuvor verbundene Gerät getrennt werden.

* Verwenden Sie für „xxxxxx“ die WiFi-Mac-Adresse des einzelnen Lautsprechers.

WiFi-Verbindung

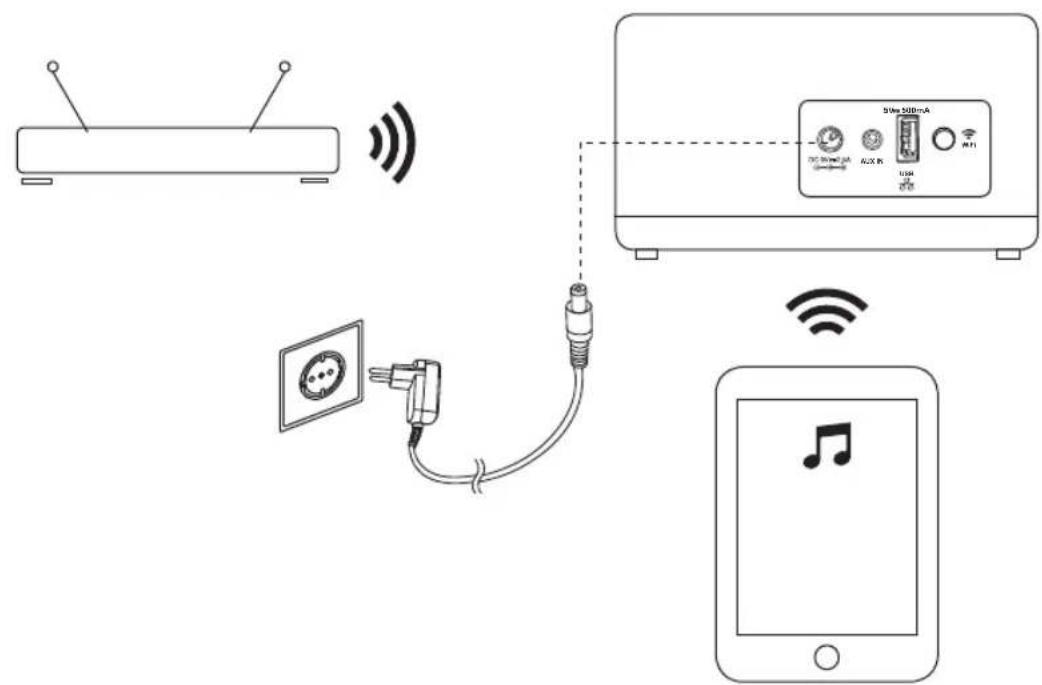

Vorbereitung

1. Stellen Sie den MUNET-Lautsprecher in der Reichweite Ihres WiFi-Routers auf.
2. Stecken Sie den mitgelieferten Netzadapter in die Buchse. Schließen Sie den Netzadapter an einer geeigneten Steckdose an.
3. Aktivieren Sie WiFi an der Audioquelle (z. B. Mobiltelefon).
4. Öffnen Sie die Liste der verfügbaren WiFi-Netzwerke an der Audioquelle.

WiFi-Verbindung

Herstellen der WiFi-Verbindung

1. Öffnen Sie die WiFi-Verbindung an Ihrer Audioquelle (z. B. Mobiltelefon oder Tablet-PC).
2. Verbinden Sie sich mit Ihrem vorgesehenen MUNET-Gerät.
3. Treten Sie dem temporären WiFi-Netzwerk „My Munet xxxxxx *“ bei. Es ist kein Passwort erforderlich.

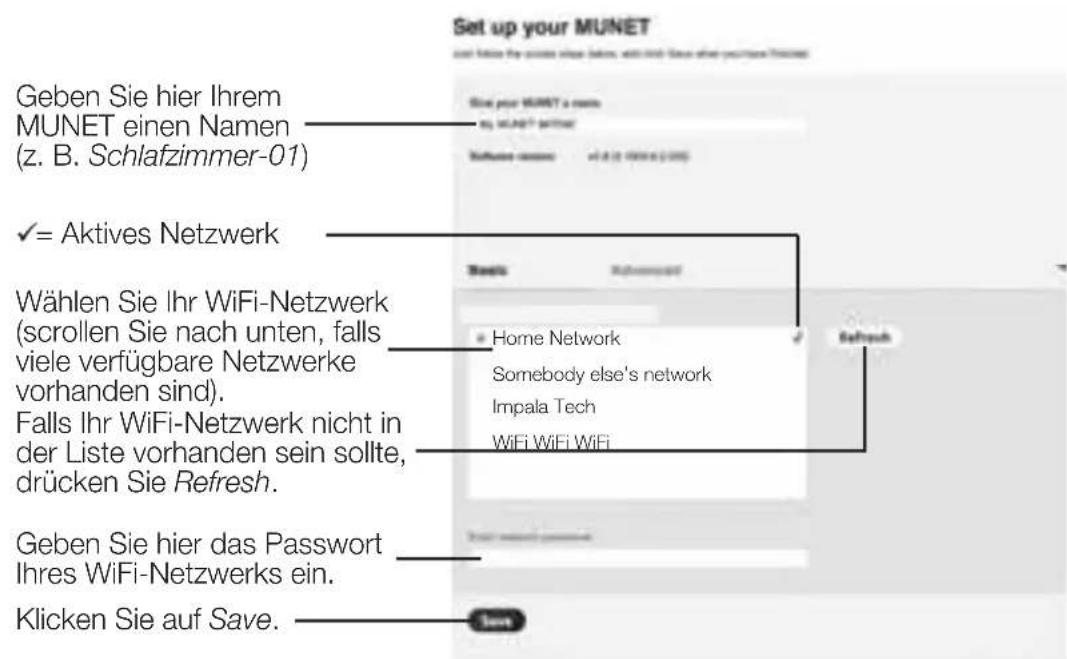

   4a. iOS-Geräte: Die Netzwerk-Setupseite öffnet sich automatisch:
   4b. Android-Geräte: Geben Sie die folgende Adresse in Ihrem Webbrowser ein: http://192.168.1.1. Die Netzwerk-Setupseite öffnet sich:

1. Ihr MUNET ist nun mit dem WiFi-Netzwerk gekoppelt.
2. Laden Sie die MUNET-App aus dem Apple App Store (IOS) oder aus Google Play (Android) zur Steuerung der Lautsprecher herunter.

Hinzufügen eines weiteren MUNET-Geräts zum WiFi-Netzwerk

Wiederholen Sie die Schritte 1 bis 5 des Abschnitts Herstellen der WiFi-Verbindung.

* Verwenden Sie für „xxxxx“ die WiFi-Mac-Adresse des einzelnen Lautsprechers.

Technische Daten

Netzadapter

Eingang: 100 - 240 V\~, 50/60 Hz, 1 A

Ausgang: 12 V, 3 A

Lautsprecher-Ausgangsleistung: 2 x 14 Watt (RMS bei THD 10%)

Signal-/Rauschabstand: ≥ 70 dB

Frequenzgang: 80 Hz bis 20 kHz

USB-Buchse 5 V, 500 mA

AUDIO-IN-Buchse: 3,5 mm

Media-Streaming: Bis zu 14 Geräte (bei 256 kbit/s AAC-Tracks)

Bluetooth-Version: Bluetooth version 2.1 + EDR

Unterstützte Bluetooth-Profile: AVRCP 1.0, A2DP 1.0

Arbeitsbereich: Bis zu 10 Meter (im freien Bereich gemessen.

(Wände und Strukturen können die Reichweite des Geräts beeinflussen)

Anforderungen an Bluetooth und ein WiFi-System

- IEEE 802.11b/g

• Apple iOS 5.0 oder höher

• Android 10.1 oder höher

Alle PEAQ MuNet-Produkte sind miteinander kompatibel

Bluetooth ist ein eingetragenes Warenzeichen von Bluetooth SIG, Inc.

Wichtige Sicherheitsanweisungen

BITTE AUFMERKSAM DURCHLESEN UND FÜR SPÄTEREN GEBRAUCH AUFBEWAHREN.

1. Befolgen Sie alle Sicherheitsanweisungen, um Beschädigungen durch unsachgemäßen Gebrauch zu vermeiden! Befolgen Sie alle Sicherheitshinweise auf dem Gerät.
2. Heben Sie die Bedienungsanleitung für ein späteres Nachschlagen auf. Sollte dieses Gerät an Dritte weitergegeben werden, muss diese Bedienungsanleitung mit ausgehändigt werden.
3. Verwenden Sie dieses Gerät nur für den vorgesehenen Zweck. Das Gerät ist nicht für den gewerblichen Gebrauch vorgesehen. Dieses Gerät ist ausschließlich für den Gebrauch im Haushalt gedacht. Verwenden Sie das Gerät nicht im Freien oder in einem Badezimmer.
4. Bei unsachgemäßer und falscher Verwendung des Geräts wird keine Haftung für Beschädigungen übernommen.

5. Prüfen Sie vor dem Anschluss an die Netzversorgung, ob Netzspannung und Stromart mit den Angaben auf dem Typenschild übereinstimmen.

6. Verwenden Sie niemals ein Gerät, das beschädigt ist! Wenn das Gerät beschädigt wurde, ziehen Sie den Netzstecker aus der Steckdose und wenden Sie sich an Ihren Fachhändler.

1. Gefahr eines elektrischen Schlags! Auf keinen Fall versuchen, das Gerät selbst zu reparieren. Lassen Sie das Gerät bei Fehlfunktionen nur von qualifizierten Fachleuten reparieren.

2. Warnung! Tauchen Sie elektrische Komponenten des Geräts während des Reinigens oder des Betriebs nie in Wasser oder andere Flüssigkeiten. Halten Sie das Gerät nie unter fließendes Wasser.

3. Dieses Gerät nicht in der Nähe von Wasser verwenden, z. B. in der Nähe einer Badewanne, eines Waschbeckens, einer Küchenspüle, eines Waschzubers, in einem nassen Keller oder in der Nähe eines Schwimmbeckens.

4. Nehmen Sie das Gerät nicht mit feuchten Händen, oder auf nassem Boden stehend in Betrieb. Fassen Sie den Netzstecker niemals mit nassen oder feuchten Händen an.

5. Öffnen Sie unter keinen Umständen das Gehäuse. Führen Sie keine Gegenstände in das Innere des Gehäuses ein.

6. Die Benutzung von Zubehör, das vom Hersteller nicht ausdrücklich empfohlen wird, kann zu einer Gefährdung des Anwenders führen und das Gerät beschädigen. Sie müssen daher ausschließlich Originalzubehör verwenden.

7. Das Gerät ist nur für den Betrieb in gemäßigten Breitengraden geeignet. Verwenden Sie das Gerät nicht in den Tropen oder in einem besonders feuchten Klima.

8. Halten Sie das Gerät von allen heißen Flächen und offenen Flammen fern. Betreiben Sie das Gerät stets auf einer ebenen, stabilen, sauberen und trockenen Fläche. Schützen Sie das Gerät vor extremer Hitze und Kälte, Staub, direkter Sonneneinstrahlung, Feuchtigkeit, Tropf- und Spritzwasser.

9. Stellen Sie keine schweren Gegenstände auf das Gerät. Stellen Sie keine Gegenstände mit offenen Flammen, wie z. B. Kerzen, auf oder neben das Gerät. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände wie z. B. Vasen, auf oder neben das Gerät.

10. Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose und wickeln Sie das Netzkabel nicht um das Gerät.
11. Verbinden Sie den Netzstecker mit einer gut erreichbaren Steckdose, um im Notfall das Gerät schnell von der Netzversorgung trennen zu können. Ziehen Sie den Netzstecker aus der Steckdose, um das Gerät vollständig auszuschalten. Benutzen Sie den Netzstecker als Trennvorrichtung.
12. Ziehen Sie vor jeder Reinigung, und falls das Gerät längere Zeit nicht benutzt wird, den Netzstecker.
13. Verwenden Sie das Gerät nur mit dem mitgelieferten Netzadapter.
14. Verlegen Sie Anschlusskabel so, dass sie nicht zur Stolperfalle werden und das niemand an ihnen versehentlich ziehen kann.
15. Das Gerät wird mit Strom versorgt, wenn es an den Netzadapter angeschlossen wurde.
16. Achtung! Ziehen Sie im Falle einer Störung infolge einer elektrostatischen Entladung und kurzzeitigen Überspannung den Netzstecker aus der Steckdose und schließen Sie ihn wieder an.
17. Achten Sie darauf, dass sich in der Nähe des Installationsortes keine elektrischen Leitungen, Wasser-, Gas- oder andere Leitungen befinden.

Entsorgung

Das Symbol einer durchgestrichenen Mülltonne erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Elektrische und elektronische Geräte können gefährliche und umweltgefährdende Stoffe enthalten.

Dieses Gerät nicht im unsortierten Hausmüll entsorgen. An einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte (WEEE) entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden.

Πρώτη χρήση

EC Declaration of conformity EG Konformitätserklärung

Imtron GmbH declares under our responsibility that this product is / Imtron GmbH erklärt in alleiniger Verantwortung, dass das Produkt

Product: Wireless Audio Streaming Speaker Produkt: Drahtloser Audio-Streaming-Lautsprecher

Trademark / Handelsmarke: PEAQ MUNET PRO

Model / Modell: PMN700-B, PMN700-W

is in conformity with the following directives: / die Anforderungen der aufgeführten EG-Richtlinien erfüllt:

Radio Equipment and Telecommunications Terminal Equipment Directive 1999/5/EC / Richtlinie 1999/5/EG über Funkanlagen und Telekommunikationsendeinrichtungen

• Safety / Sicherheit: EN 60065/A12:2011

• EMC / EMV: EN 62311:2008 EN 301 489-1 V1.9.2:2011 EN 301 489-17 V2.2.1:2012 EN 55013/A2:2006 EN 55020/A11:2011 EN 61000-3-2/A2:2009 EN 61000-3-3:2008

• Radio: EN 300 328V1.7.1:2006

Date / Datum: 2013-12-23

Imtron GmbH Wankelstraße 5 85046 Ingolstadt / Germany

Signature / Unterschrift: Klaus Lahrmann Managing Director / Geschäftsführer

PE∧Q

Imtron GmbH

Wankelstraße 5

D-85046 Ingolstadt

PMN700.14.01.06(1.5)
