产品类型	G型AF-S尼克尔变焦镜头
卡口	尼康F卡口
焦距	24-120 mm
最大光圈	恒定f/4
光学结构	17片13组（2片ED镜片、3片非球面镜片、纳米结晶涂层）
视角（FX格式）	84° - 20° 20'
视角（DX格式）	61° - 13° 20'
对焦	带有宁静波动马达（SWM）的自动对焦，手动优先（M/A）
减震	VR II（光学），具有NORMAL和ACTIVE模式，补偿效果高达4档
最近对焦距离	0.45 m（在所有焦距下）
光圈	9片圆形光圈叶片，范围f/4至f/22
滤镜直径	77 mm（螺距0.75 mm）
尺寸（直径×长度）	84 mm × 103.5 mm（从卡口开始）
重量	约710 g
提供的附件	前盖LC-77，后盖LF-4，遮光罩HB-53，软包CL-1218
内置闪光灯兼容性	根据焦距和距离可能出现暗角（请参阅说明书）
维护	使用气吹和软布清洁，避免使用有机溶剂
橡胶密封圈	卡口处有（防潮保护）
维修	由尼康授权服务中心进行

常见问题 - AF-S NIKKOR 24-120MM F-4G ED VR NIKON

如何激活此镜头的减震（VR）功能？

要激活VR，请将减震开关置于ON位置。然后您可以选择NORMAL模式（一般减震，支持摇拍）或ACTIVE模式（用于从移动车辆拍摄）。根据您的需要设置模式开关。

VR的NORMAL和ACTIVE模式有什么区别？

NORMAL模式主要减少相机抖动，同时允许摇拍（水平或垂直），运动轴方向不进行校正。ACTIVE模式校正更强的震动，例如从车辆拍摄时，但无法区分摇拍和抖动。

我可以在尼康DX格式数码单反相机上使用此镜头吗？

可以，该镜头兼容尼康DX格式单反相机。此时视角相当于24x36格式下约36-180 mm。请查阅相机手册了解兼容性详情。

如何清洁镜头镜片？

使用气吹去除灰尘，然后用蘸有少量乙醇的软棉布或光学布轻擦。从中心向外画圈擦拭。切勿使用苯或稀释剂等溶剂。

镜头附带哪些配件？

镜头附带：卡口式前盖LC-77（77 mm），后盖LF-4，卡口式遮光罩HB-53和软包CL-1218。

为什么在三脚架上激活VR时照片模糊？

当相机安装在稳定的三脚架上时，建议关闭VR，将开关置于OFF。否则系统可能将正常振动误判为抖动而导致模糊。在不稳定的三脚架上，可以保持VR开启。

滤镜直径是多少？推荐使用什么UV滤镜？

滤镜直径为77 mm。尼康建议使用NC（中性）滤镜保护前镜片。任何光学质量的77 mm滤镜都适用。

如何安装和取下遮光罩？

将遮光罩上的安装标记（●）与镜头上设置标记（－○）对齐，然后旋转直到发出咔哒声。取下时反向旋转。存放时可以反装遮光罩。始终握住遮光罩的底部以免损坏。

最近对焦距离是多少？

最近对焦距离为0.45 m（45 cm），无论使用哪个焦距。该距离从相机传感器测量，而不是从镜头前端。

此镜头兼容老款尼康相机吗？

兼容，但部分功能可能受限。请参阅说明书中的兼容性表格。例如，F3AF、F-601、F-501以及手动对焦相机（除F-601M外）不支持自动对焦和VR。请根据您的机身检查可用功能。

用户手册 AF-S NIKKOR 24-120MM F-4G ED VR NIKON

This表示無視到、誤了取的取。人有性想定的内容。

13群17枚（EDLENS2枚、非球面LENS3枚、NOKLISatallo-卜）

寸法： 約84mm（最大径）×103.5mm（嘆徃末卜卡夫卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡

質量： 約710g

（）：cnpabOuHnaCTpaHnua

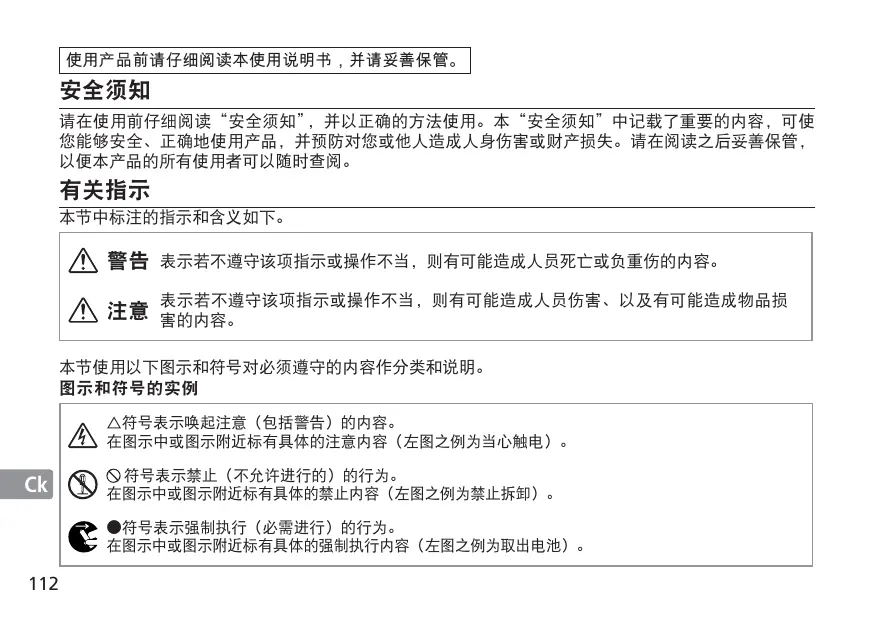

使用产品前请仔细阅读本使用说明书，并请妥善保管。

安全须知

请在使用前仔细阅读“安全须知”，并以正确的方法使用。本“安全须知”中记载了重要的内容，可使您能够安全、正确地使用产品，并预防对您或他人造成人身伤害或财产损失。请在阅读之后妥善保管，以便本产品的所有使用者可以随时查阅。

有关指示

本节中标注的指示和含义如下。

警告

表示若不遵守该项指示或操作不当，则有可能造成人员死亡或负重伤的内容。

注意

表示若不遵守该项指示或操作不当，则有可能造成人员伤害、以及有可能造成物品损害的内容。

本节使用以下图示和符号对必须遵守的内容作分类和说明。

图示和符号的实例

△符号表示唤起注意（包括警告）的内容。

在图示中或图示附近标有具体的注意内容（左图之例为当心触电）。

符号表示禁止（不允许进行的）的行为。

在图示中或图示附近标有具体的禁止内容（左图之例为禁止拆卸）。

符号表示强制执行（必需进行）的行为。

在图示中或图示附近标有具体的强制执行内容（左图之例为取出电池）。

警告
禁止拆卸	切勿自行拆卸、修理或改装。否则将会造成触电、发生故障并导致受伤。
禁止触碰立即委托修理	当产品由于跌落而破损使得内部外露时,切勿用手触碰外露部分。否则将会造成触电、或由于破损部分而导致受伤。取出照相机电池,并委托经销商或尼康授权的维修服务中心进行修理。
取出电池立即委托修理	当发现产品变热、冒烟或发出焦味等异常时,请立刻取出照相机电池。若在此情况下继续使用,将会导致火灾或灼伤。取出电池时,请小心勿被烫伤。取出电池,并委托经销商或尼康授权的维修服务中心进行修理。
禁止接触水	切勿浸入水中或接触到水,或被雨水淋湿。否则将会导致起火或触电。
禁止使用	切勿在有可能起火、爆炸的场所使用。在有丙烷气、汽油等易燃性气体、粉尘的场所使用产品,将会导致爆炸或火灾。
禁止观看	切勿用镜头或照相机直接观看太阳或强光。否则将会导致失明或视觉损伤。

注意
当心触电	切勿用湿手触碰。否则将有可能导致触电。
禁止放置	切勿在婴幼儿伸手可及之处保管产品。否则将有可能导致受伤。
小心使用	进行逆光摄影时,务必使太阳充分偏离视角。阳光会在照相机内部聚焦,并有可能导致火灾。太阳偏离视角的距离微小时,也有可能会导致火灾。
妥善保存	不使用时请盖上镜头盖,或保存在没有阳光照射处。阳光会聚焦,并有可能导致火灾。
小心移动	进行移动时,切勿将照相机或镜头安装在三脚架上。摔倒、碰撞时将有可能导致受伤。
禁止放置	切勿放置于封闭的车辆中、直射阳光下或其它异常高温之处。否则将对内部零件造成不良影响,并导致火灾。

Ck

名称

① 镜头遮光罩(p.119)
② 镜头遮光罩上对齐标志(p.119)
③ 遮光罩上锁定位置标志（p.119）
④ 镜头上对齐标志(p.119)
⑤ 变焦环(p.119)
⑥ 焦距刻度
⑦ 焦距刻度标记
⑧ 距离刻度(p.119)
⑨ 距离标线
⑩ 对焦环(p.116)
11 镜头上安装标志
⑫ 镜头安装橡皮垫圈(p.121)
⑬ CPU接点(p.121)
⑭ 对焦模式选择器(p.116)
⑮ 减震ON/OFF开关(p.117)
⑥ 减震模式开关（p.117）

（）：参考页

感谢您购买AF-S 尼克尔 24-120mm f/4G ED VR镜头。使用本镜头之前，请先阅读这些说明并参阅相机的使用说明书。

主要特色

• 部分镜片上的纳米结晶涂层（Nano Crystal Coat），确保在晴天的户外，或是灯光照明的室内等不同的拍摄场景，均可获得清晰的图像。
• 启用减震（VRⅡ），可以实现比在禁用减震时更慢的快门速度拍摄（约相当于降低4档），从而扩大可用快门速度和变焦位置的范围，尤其在手握相机拍摄时。（根据在尼康测量条件下获得的结果。减震的效果可能会因为拍摄条件和使用而异。）

注意事项

• 本镜头装在尼康DX格式数码单反照相机，如D300系列和D90上时，镜头视角变成 61^ - 13^20' ， 35mm 格式焦距相当值约为 36 - 180mm 。

■ 适用的相机及可用的功能

有些功能可能受到限制。详情请参阅您的相机使用说明书。

相机	功能		曝光(拍摄)模式
	VR	AF	P*1	S	A	M
尼康数码单反(尼康FX/DX格式)相机、F6、F5、F100、F80系列、F75系列、F65系列	✓	✓	✓	✓	✓	✓
Pronea 600i、Pronea S*2	-	✓	✓	✓	✓	✓
F4系列、F90X、F90系列、F70系列	-	✓	✓	✓	-	-
F60系列、F55系列、F50系列、F-401x、F-401s、F-401	-	-	✓	✓	✓	✓
F-801s、F-801、F-601M	-	-	✓	✓	-	-
F3AF、F-601、F-501、尼康 MF 相机(除了 F-601M外)	-	-	-	-	-	-

√：可能 一：不可能 VR：减震 AF：自动对焦
1：P包括AUTO及数字可变程序系统（场景模式）。
2: 无手动模式 (M) 可用。

■对焦

按下表设定相机对焦模式。

手动优先自动对焦（M/A模式）

将镜头对焦模式选择器设定在M/A。
2 可以使用自动对焦，但通过半按住快门释放按钮，或按下相机上的AF-ON按钮，同时转动独立对焦环，则可取代自动对焦操作。
再半按一次快门释放按钮或再按一次AF-ON按钮即可取消手动对焦并恢复自动对焦。

相机	相机对焦模式	镜头对焦模式选择器
		M/A	M
尼康数码单反（尼康FX/DX格式）相机、F6、F5、F4系列、F100、F90X、F90系列、F80系列、F75系列、F70系列、F65系列、Pronea 600i、Pronea S	AF (C/S)	手动优先自动对焦	手动对焦(可使用电子测距仪。)
	MF	手动对焦（可使用电子测距仪。）
F60系列、F55系列、F50系列、F-801s、F-801、F-601M、F-401x、F-401s、F-401	AF (C/S)	手动对焦(可使用电子测距仪，除了F-601M外。)
	MF

减震模模式（VRⅡ）

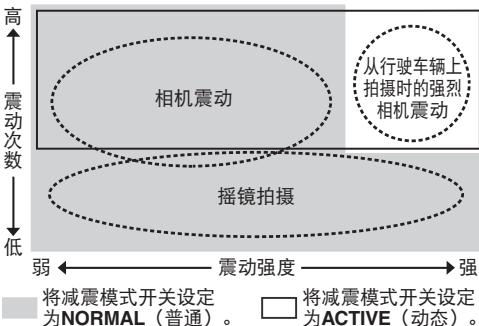

减震的基本概念

拍摄时	将减震模式开关设定在NORMAL或ACTIVE。
摇镜拍摄时	将减震模式开关设定在NORMAL。
从行驶的车辆上拍摄时	将减震模式开关设定在ACTIVE。

设定减震ON/OFF开关

ON:在半按快门释放按钮时，以及在释放快门的瞬间，会减少相机震动的影响。因为在取景器中减震，自动/手动对焦和对拍摄对象的精确构图将更加容易。

OFF: 不减少相机震动的影响。

设定减震模式开关

将减震ON/OFF开关设定为ON并用减震模式开关选择减震模式。

NORMAL: 减震装置主要减少相机震动的影响。水平和垂直摇镜拍摄时也会减少相机震动的影响。

ACTIVE: 减震装置减少从移动的车辆中拍摄照片等情况下出现的相机震动的影响，无论是一般还是更加强烈的相机震动。在此模式中，不会自动区分相机震动和摇镜拍摄。

Ck

使用减震的注意事项

如本镜头与不兼容减震功能的相机（p.115）一起使用，请将减震ON/OFF开关置于OFF。特别是与Pronea600i相机一起使用时，如该开关置于ON，电池电量会很快耗尽。
- 半按快门释放按钮以后，请等到取景器中的图像稳定以后再完全按下快门释放按钮。
- 由于减震装置的特性，在快门释放后取景器中的图像可能会变得模糊。这不是故障。
- 摇镜拍摄时，务必将减震模式开关设定为NORMAL。如果您在摇镜拍摄时大范围地移动相机，将不会对转动方向的相机震动进行补偿。例如，水平转动时仅减少垂直相机震动的影响。
- 请勿在减震正在运行时关闭相机或从相机上取下镜头。否则在晃动镜头时可能会造成镜头发出声音，会让人觉得好像内部组件松脱或损坏。这不是故障。请重新打开相机消除这种情况。
- 对于配有内置闪光灯的相机，当内置闪光灯正在充电时减震功能不起作用。

• 当相机安装在三脚架上时，请将减震ON/OFF开关设定为OFF。但是，当未固定三脚架云台的情况下使用三脚架时，或当使用单脚架时，请将开关设定为ON。
• 对于具有AF-ON按钮的自动对焦相机，当按下AF-ON按钮时，减震功能无效。

■对焦、变焦和景深

进行对焦前，先旋转变焦环，将焦距调整至所需的构图。如果相机具有景深预览（缩小光圈）按钮或控制杆，则可通过相机取景器预览景深。

• 本镜头配备内部对焦（IF）系统。近距离对焦时，焦距会稍微缩短。
• 距离刻度不表示拍摄对象和相机之间的精确距离。数值是近似值，应仅用作一般指导。拍摄远景时，景深可能会影响操作，因此相机可能会对焦在近于无穷远的位置上。
• 有关更多的内容，请参阅第144页。

光圈设定

用相机调整光圈设定。

使用镜头遮光罩

镜头遮光罩可使杂散光降低到最小程度并可保护镜头。

安装镜头遮光罩

• 必须确保镜头上对齐标志（ ）与遮光罩上锁定位置标志（一○）对准（3）。

• 为了方便安装或拆下遮光罩，请握住底部（镜头遮光罩上对齐标志（一）附近），请勿握住外缘。

• 如果镜头遮光罩安装不当，则可能产生暗角。
• 存放镜头遮光罩时，要反方向装在相机上。为了方便安装或拆下遮光罩，请握住底部（遮光罩上锁定位置标志（一○）附近），请勿握住外缘。

Ck

内置闪光灯和暗角

• 对于距离不到 0.6 ~m 的情况，无法使用内置闪光灯。
• 为避免暗角，请勿使用镜头遮光罩。

*暗角是指闪光灯发出的灯光被镜筒遮住时，图像的周边出现的黑暗角落。

相机	支持的焦距/拍摄距离
D700 (FX格式)	● 24mm/3m或更远● 35mm或更远/无限制
D300系列、D200、D100	● 24mm/1m或更远● 35mm或更远/无限制
D90、D80、D70系列、D50	● 24mm/1.5m或更远● 35mm或更远/无限制
D5000、D3100、D3000、D60、D40系列	● 24mm/2.5m或更远● 35mm或更远/无限制
F80系列	● 35mm/1.5m或更远● 50mm或更远/无限制
F75系列	● 50mm/1.5m或更远● 70mm/1m或更远● 85mm或更远/无限制
F70系列	● 50mm/1m或更远● 70mm或更远/无限制
F65系列、F55系列	● 70mm/1.5m或更远● 85mm或更远/1m或更远
F60系列	● 50mm/3m或更远● 70mm/1.5m或更远● 85mm或更远/1m或更远
F50系列、F-401、F-401x、F-401s	● 70mm/2m或更远● 85mm/1.5m或更远● 120mm/1m或更远

建议使用的对焦屏

各种对焦屏可用于尼康单反相机，适合各种摄影场景。下面所列为建议配合本镜头使用的对焦屏：

取景器内有轻微暗角或莫尔条纹图形，但胶卷上不会有。

一：不可用

(1): 显示所需曝光补偿值（仅限中央重点测光时）。使用F6相机时，请通过选择个人设定“b6：屏幕补偿”中的“其他屏幕”，并以0.5 EV为步长将曝光补偿级数设定在-2.0到+2.0之间来进行补偿。当使用了B型和E型之外的屏幕时，即使所需的补偿值为“0”（没有补偿需要），也必需选择“其他屏幕”。使用F5相机时，请用机身上的“个人设定#18”进行补偿。详情请参阅相机机身使用说明书。

空白栏意为不宜使用。因为M型对焦屏可同时使用1:1或以上放大倍率进行宏观摄影和显微摄影，因此，不在此限。

注意事项

• 使用F5相机时，在矩阵测光时仅可使用EC-B型、EC-E型、B型、E型、J型、A型、L型对焦屏。

镜头的维护保养

• 当镜头安装在相机上时，切勿通过镜头遮光罩拎起或握持相机和镜头。
• 注意不要让CPU接点变脏或受损。
• 如果镜头安装橡皮垫圈损坏时，请务必让就近的尼康授权的维修服务中心修理。
• 使用吹风刷清扫镜头表面。如想清除镜头上的污垢时，请用柔软干净的棉布或镜头清洁纸沾酒精或镜头清洁液擦拭。在擦拭镜头时，请绕着圆圈自中心向周围擦拭，注意不要在镜片上留下痕迹或碰撞外部的部件。
• 切勿使用稀释剂或苯等有机溶剂清洁镜头。

• 中性色滤镜可以保护镜头前面的组件。镜头遮光罩也有助于保护镜头的正面。

• 当把镜头保存在半软镜头袋中时，请盖好镜头前盖和镜头后盖。

• 当镜头长时间不用时，请将其保存在凉爽干燥的地方以防生霉和生锈。请勿放在阳光直射或樟脑球/卫生丸等化学品附近。
• 注意不要溅水于镜头上或使其落到水中，因为这会使镜头生锈而发生故障。
• 镜头的一部分部件采用了强化塑料。不要把镜头放置在高温的地方，以免损坏。
• 运输产品时，请在包装箱内装入足够多的缓冲材料，以减少（避免）由于冲击导致产品损坏。

标准配件

• 77mm LC-77搭扣式镜头前盖
  LF-4镜头后盖
  HB-53卡口式镜头遮光罩
• CL-1218半软镜头袋

选购附件

• 77mm旋入式滤镜

规格

镜头类型： G型AF-S变焦尼克尔镜头，带内置CPU和尼康卡口座

焦距： 24-120mm

最大光圈： f/4

镜头构造： 13组17片（2片ED镜片、3片非球面镜片和数片涂覆有纳米结晶涂层的镜片）

视角： 使用35mm（135）格式的尼康胶卷单反照相机和尼康FX格式数码单反照相机时为

84^ - 20^20^

使用尼康DX格式数码单反照相机时为 61^ - 13^20^ ；

使用IX240系统照相机时为 71^ - 16^20^

焦距刻度： 24、28、35、50、70、85、120mm

距离信息： 输出到相机

变焦控制： 通过独立变焦环手动控制

对焦： 尼康内部对焦（IF）系统，采用宁静波动马达自动对焦，手动则采用独立对焦环

减震： 采用音圈马达（VCM）的镜头位移式

拍摄距离刻度：从 0.45m 至无穷远 ()

最短对焦距离：所有变焦设置下均为0.45m

光圈叶片数： 9片（圆形）

光圈： 全自动

光圈范围： f/4至f/22

曝光测量： 配合带CPU接点系统的相机，采用全光圈方式

安装尺寸： 77mm（P=0.75mm）

尺寸： 直径约84mm，镜头长约103.5mm，自相机镜头卡口边缘算起

重量： 约710g

设计和规格若有变更，制造商恕无义务另行通知。

相机及相关产品中有毒有害物质或元素的名称、含量及环保使用期限说明

表示该有毒有害物质或元素在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的限量要求以下。
×表示该有毒有害物质或元素至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求。但是，以现有的技术条件要使相机相关产品完全不含有上述有毒有害物质极为困难，并且上述产品都包含在《关于电气电子设备中特定有害物质使用限制指令2002/95/EC》的豁免范围之内。

环保使用期限

此标志的数字是基于中华人民共和国电子信息产品污染控制管理办法及相关标准，表示该产品的环保使用期限的年数。请遵守产品的安全及使用注意事项，并在产品使用后根据各地的法律、规定以适当的方法回收再利用或废弃处理本产品。

进口商：尼康映像仪器销售（中国）有限公司（上海市西藏中路268号来福士广场50楼01-04室，200001）

尼康客户支持中心服务热线：4008-201-665（周一至周日9:00-18:00）

http://www.nikon.com.cn/

在泰国印刷

出版日期：2010年9月1日

警告

勿自行拆開

觸摸相機或鏡頭的內部零件可能會導致受傷。僅能由合格維修技師修理。如果由於掉落或其它事故導致相機或鏡頭裂開，在切斷產品電源和（或）取出電池後，請將產品送至尼康授權的維修中心進行檢查。

發生故障時立刻關閉電源

如果您發現相機或鏡頭冒煙或發出異味，請立刻取出電池，注意避免燙傷。若繼續使用可能導致受傷。

取出電池或切斷電源後，請將產品送到尼康授權的維修中心進行檢查。

勿在易燃氣體環境中使用相機或鏡頭

如果在易燃氣體環境中使用電子設備，可能會導致爆炸或火災。

勿通過鏡頭或觀景器觀看太陽

通過鏡頭或觀景器觀看太陽或其它強光，可能會導致永久性的視覺損傷。

請勿存放本產品在兒童伸手可及之處

請特別注意避免嬰幼兒將電池或其它小部件放入口中。

使用相機和鏡頭時應注意以下事項

• 保持相機和鏡頭乾燥。否則可能導致火災或引起觸電。
• 請勿以濕手操作或觸摸相機或鏡頭。否則可能會導致觸電。
• 背光拍攝時，請勿使鏡頭朝向太陽，或者使陽光直接通過鏡頭，因為這可能導致相機過熱，引起火災。
• 當鏡頭長時間不用時，請蓋上鏡頭的前蓋和後蓋，並且存放鏡頭時應避免陽光直射。否則可能會導致火災，因為鏡頭可能會使陽光聚焦於易燃物。

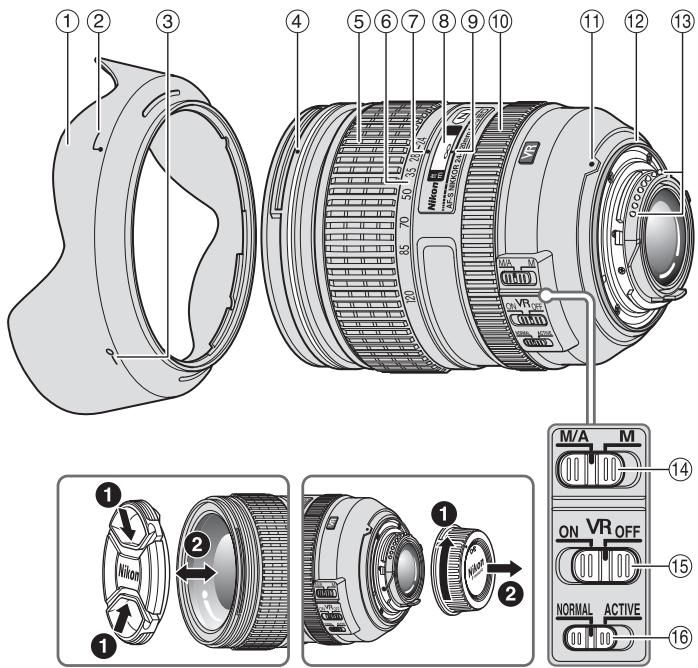

術語

① 遮光罩（P.130）
② 遮光罩安裝標記(P.130)
③ 遮光罩設置標記(P.130)
④ 遮光罩接環標記(P.130)
⑤變焦環(P.129)
⑥ 焦距尺
⑦ 焦距尺標記
⑧ 距離尺(P.129)
⑨ 距離標記線
⑩ 對焦環（P.127）
⑪ 接環標記
⑫ 鍕頭接環橡膠墊圈（P.132）
⑬ CPU接點(P.132)
⑭ 對焦模式切換器（P.127）
⑤ 减震ON/OFF切换器（P.128）
⑥ 减震模式切换器（P.128）

（）：參考頁

Ch

感謝您購買AF-S 尼克爾 24-120mm f/4G ED VR鏡頭。使用本鏡頭之前，請先閱讀這些說明並參閱相機的使用說明書。

主要特色

• 在部分鏡片上的納米結晶塗層（Nano Crystal Coat），由晴天的戶外，到射燈照明的戶內場景，均可確保在不同的拍攝情況下可以獲得清晰的影像。
• 故用減震（VRII）可以使用較慢的快門速度（約四檔），因此會擴大可用快門速度及變焦位置的範圍，尤其是手持相機時。（根據在尼康測量條件下獲得的結果。減震的效果可能會因拍攝條件和使用方式而異。）

注意事項

• 本鏡頭裝在尼康DX格式數碼單鏡反光相機，如D300系列和D90上時，鏡頭畫角變成 61^ - 13^20' ，並其35毫米相當的焦距約為36-180毫米。

適用的相機及可用的功能

有些功能可能受到限制。詳情請參閱您的相機使用說明書。

√:可能 一:不可能 VR:減震 AF:自動對焦

1：P包括AUTO及多元化自動拍攝系統（場景模式）。
2：無手動模式（M）可用。

■對焦

請根據下表來設定相機的對焦模式：

自動對焦和手動補償（M/A模式）

1 將對焦模式切換器設定在M/A。
2 可以使用自動對焦，但通過半按住快門釋放按键，同時轉動獨立對焦環，或者在配備AF-ON按鍵的相機上按此按鍵，則可以使自動對焦操作無效。
再半按一次快門釋放按鍵或再按一次AF-ON按鍵即可取消手動對焦並恢復自動對焦。

相機	相機 對焦模式	鏡頭對焦模式
		M/A	M
尼康數碼單鏡反光(尼康FX/DX格式)相機、F6、F5、F4系列、F100、F90X、F90系列、F80系列、F75系列、F70系列、F65系列、Pronea 600i、Pronea S	AF (C/S)	自動對焦 和手動補償	手動對焦 (可使用電子測距儀。)
	MF	手動對焦 (可使用電子測距儀。)
F60系列、F55系列、F50系列、F-801s、F-801、F-601M、F-401x、F-401s、F-401	AF (C/S) MF	手動對焦 (可使用電子測距儀,但F-601M除外。)

Ch

减震模式（VRⅡ）

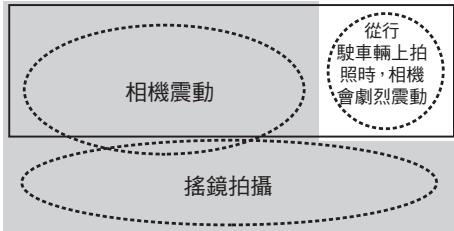

减震的基本概念

一

微弱 震動強度劇烈

將減震模式切換器 設減震模式切換器設定為NORMAL。 設設定為ACTIVE。

拍攝時	將減震模式切換器設定在 NORMAL或ACTIVE。
搖鏡拍攝時	將減震模式切換器設定在 NORMAL。
從行駛的車輛上拍攝時	將減震模式切換器設定在 ACTIVE。

設定減震ON/OFF切換器

ON:半按快門釋放按鍵以及釋放快門的瞬間，減少相機震動造成的影響。因為減少了觀景器中的震動，因此比較容易自動/手動對焦和對主體精確構圖。

OFF: 不減少相機震動造成的影響。

設定減震模式的切換器

將減震ON/OFF切換器設為ON，再利用減震模式切換器選擇減震模式。

NORMAL: 減震結構主要減少相機震動造成的影響。水平和垂直搖鏡時相機震動而造成的影響也會減少。

ACTIVE: 減震結構會減少相機震動造成的影響，如從行駛中的車輛拍照時出現的震動，對一般或較強烈的相機震動都進行減弱。在此模式中，不會自動區別相機震動與搖鏡動作。

使用减震的注意事項

·如本鎘頭與無滅震功能的相機（P.126）一起使用，請將滅震ON/OFF切換器置於OFF。特別是與Pronea 600i相機一起使用時，如該切換器置於ON，電池電量會很快耗盡。
- 半按快門釋放按鍵後，請等到觀景器中的影像穩定以後再完全按下快門釋放按鍵。
- 由於減震結構的特性，釋放快門後觀景器中的影像可能會變得模糊。這不是故障。
- 摇鏡拍攝時，務必將減震模式切換器設定為NORMAL（普通）。

如果您在搖攝時大範圍地移動相機，將不會對移動方向的相機震動進行補償。例如，水平搖鏡時，只對垂直方向的相機震動進行減弱。

·請勿在減震正在運行時關閉相機或從相機上取下鏡頭。否則出現震動時可能會造成鏡頭發出聲音，會讓人覺得彷彿內部組件鬆脫或損壞。這不是故障。請重新打開相機消除這種情況。
- 對於配備內置閃光燈的相機，當內置閃光燈正在充電時減震不起作用。
- 當相機安裝在三腳架上時，請將減震ON/OFF切換器設定為OFF。不過，在使用未固定三腳架雲台的三腳架，或使用單腳架時，請將切換器設定為ON。

• 對於具有AF-ON按鍵的自動對焦相機，即使按下AF-ON按鍵，減震功能仍然無效。

對焦、變焦與景深

對焦前，請先轉動變焦環調整焦距，直至獲得滿意的構圖。如果相機具有景深預覽（縮小光圈）按鍵或控制桿，則可以通過相機觀景器預覽景深。

• 這個鏡頭配備內部對焦 (IF) 系統。隨著拍攝距離減小，焦距也會減小。
• 距離尺不會顯示主體與相機之間的精確距離。數值均為近似值，只能作為一般參考。拍攝遠方風景時，景深可能會影響操作，且主體可能會在比無限遠更近的位置對焦。
• 更多相關內容，請參閱第144頁。

光圈設定

用相機調整光圈設定。

使用遮光罩

遮光罩可將雜光減到最低，並保護鏡頭。

安装遮光罩

• 必須確保遮光罩接環標記（ ）與遮光罩設置標記（一○）對準（③）。

• 為了方便安裝或取下遮光罩，請握持底座（靠近遮光罩安裝標記（一）的地方），不要握持周圍。

• 如果遮光罩安裝不當，則可能產生邊暈。
• 存放遮光罩時，要反方向裝在相機上。為了方便安裝或取下遮光罩，請握持底座（靠近遮光罩設置標記（一○）的地方），不要握持周圍。

■內置閃光燈和邊暈現象

• 距離不到 0.6 ~m 時無法使用內置閃光燈。
• 為避免邊暈現象，請勿使用遮光罩。

*邊暈是指閃光燈發出的燈光被鏡筒遮住時，影像周邊出現的變黑現象。

相機	支援的焦距/拍攝距離
D700 (FX格式)	• 24mm/3 m或以上 • 35mm或以上/無限制
D300系列、D200、D100	• 24mm/1 m或以上 • 35mm或以上/無限制
D90、D80、D70系列、D50	• 24mm/1.5 m或以上 • 35mm或以上/無限制
D5000、D3100、D3000、D60、D40系列	• 24mm/2.5 m或以上 • 35mm或以上/無限制
F80系列	• 35mm/1.5 m或以上 • 50mm或以上/無限制
F75系列	• 50mm/1.5 m或以上 • 70mm/1 m或以上 • 85mm或以上/無限制
F70系列	• 50mm/1 m或以上 • 70mm或以上/無限制
F65系列、F55系列	• 70mm/1.5 m或以上 • 85mm或以上/1 m或以上
F60系列	• 50mm/3 m或以上 • 70mm/1.5 m或以上 • 85mm或以上/1 m或以上
F50系列、F-401、F-401x、F-401s	• 70mm/2 m或以上 • 85mm/1.5 m或以上 • 120mm/1 m或以上

建議使用的對焦屏

各種對焦屏可通用於尼康單鏡反光相機的任何相應的攝影場景。下面所列可用於本鏡頭：

對焦屏 相機

A

B

C

E

EC-B EC-E

G1 G2

G3

G4

J

L

M

U

F6

◎

◎

—

◎

—

—

—

—

◎

◎

F5+DP-30

◎

◎

○

◎

◎

○

◎

◎

F5+DA-30

◎ (+0.5)

◎

◎

◎

◎

◎ (+0.5)

@：最佳對焦

O：可接受對焦

觀景器內有輕微邊暈或摩爾圖紋，但菲林上不會有。

一：不可用

(顯示所需的曝光補償值（僅在偏重中央測光時）。F6相機通過選擇用戶設定“b6：屏幕補償”中的“其他屏幕”作補償，並且將曝光補償值設定在+/-2.0的範圍內以1/2EV為等級進行微調。當使用了B型和E型之外的屏幕，請務必選擇“其他屏幕”，即使必需的補償值為0（沒有補償需要）。F5相機請用機身上的“用戶設定#18”作補償。詳情請參閱相機機身的使用說明書。

空白代表不適用，不過，由於M型對焦屏可同時以1:1或以上放大倍率進行宏觀攝影和微縮攝影，因此不在此限。

注意事項

• 使用F5相機，在矩陣測光時僅可使用EC-B、EC-E、B、E、J、A、L對焦屏。

鏡頭的維護保養

當鏡頭安裝在相機上時，切勿透過遮光罩拎起或握持相機和鏡頭。
- 小心不要讓CPU接點弄髒或弄壞。
- 如果錘頭接環橡膠墊圈損壞時，請務必讓附近的尼康授權的維修代表修理。
- 使用吹風刷清掃鏡頭表面。如想清除鏡頭上的污垢時，請用柔軟乾淨的棉布或鏡頭清潔紙沾點酒精或鏡頭清潔液擦拭。在擦拭鏡頭時，請繞著圓圈自中心向周圍擦拭，注意不要在鏡片上留下痕跡或碰撞外部的部件。
- 切勿使用稀釋劑或苯等有機溶劑清潔頭。
- 另購的NC濾鏡可用來保護鏡頭前端的部件。遮光罩也有助於保護鏡頭的前端。
- 錢頭保存於鏡頭袋中時，請妥善蓋上前鏡頭蓋和鏡頭後蓋。
當鏡頭長時間不用時，請將其保存在涼爽乾燥的地方以防發霉和生蠣。請勿放在陽光直射或樟腦丸/衛生丸等化學品附近。
- 注意不要灑水於鏡頭上或掉落到水中，因為將會生鏽而發生故障。
- 鍕頭的一部分部件採用了強化塑料。不要把錫頭放置在高溫的地方，以免損壞。

標準配件

• 77mm LC-77扣入式前鏡頭蓋
• LF-4鏡頭後蓋
  HB-53刺刀式遮光罩
• CL-1218軟鏡頭袋

選購附件

• 77mm旋入式濾鏡

■ 規格

鏡頭類型： G型AF-S變焦尼克爾鏡頭內置CPU中央處理器和尼康刺刀式接環

焦距： 24-120mm

最大光圈： f/4

靜態構造： 17片13組（2片ED鏡片，3片非球面鏡片及數片塗有納米晶體層的鏡頭元件）

畫角：使用35mm（135）格式的尼康菲林單鏡反光相機和尼康FX格式數碼單鏡反光相機時為 84^ - 20^20^ 使用尼康DX格式數碼單鏡反光相機時為 61^ - 13^20^

焦距尺： 24、28、35、50、70、85、120mm

距離信息：輸入機身

變焦控制：經由獨立變焦環手動變焦

對焦： 尼康內部對焦（IF）系統，採用寧靜波動馬達自動對焦，經由獨立對焦環手動對焦

滅震：採用音圈馬達（VCM）的鏡頭位移式

拍攝距離尺：刻度自0.45m至無限遠 ()

最近對焦距離：所有變焦設置時均為 0.45m

光圈葉片： 9片（圓形）

光圈： 全自動

光圈範圍： f/4 至 f/22

曝光測量：連接具備CPU界面的相機，採用全光圈方式

安装： 77mm（P=0.75 mm）

尺寸： 直徑約 84mm ，鏡頭長 103.5mm 自相機鏡頭接環邊緣算起

重量： 約710g

產品設計與規格如有更改，恕不另行通知。

安徒昌的君的

音用韵当前说'本'部，自歌上，歌上，歌上，歌上，歌上，歌上，歌上，歌上，歌上，歌上，歌上，歌上，歌上，歌上，歌上，歌上，歌上，歌上，歌上，歌上，歌上，歌上，歌上，歌上，歌上，歌上，歌上，歌上，歌上，歌上，歌上，歌上，歌上，歌上，

印书

哉菲司的默尼是四音和

iE 丰 时 丰 和 丰 好，当或的，有 丰 ，而 丰 是 丰 的。

孕

iE F 1

兹全用日，韵的同。其法士，于本，有，有。

△如之在的（）则，其在内。

⑦ 合法的，即在法律上是合法的。

她高在 英 ~ s ~ 沙（brtdi）sua有h“sag）的alln是foi山。.其n，于n所

• 申請人：鄭國林
• 設務部：國務司
• 應該申請人之資格，請將申請表單附上。
• 次數列 保 置(VRII) 要求，当数列 保 时，当数列 保 时，当数列 保 时，当数列 保 时，当数列 保 时，当数列 保 时，当数列 保 时，当数列 保 时，

壹

D300- 莔利兹其实就是 D90 用的 ニル DX 才能用 微电子 SLR 卡那拉里 哉特洛 戴克 罗 利兹 沙雅是 61^ - 13^20^ 也 得 35mm 深藏。 全程 进机 的 费 将 是 阿 深 36- 180mm 已 得 不 如

■ 拟用此功能的卡要以和功能

音 用 嘉在 ^ 出 里，如 ^ 出 次用能的

3 越越 贩藏将回不落再购衣名 AF-ON 贩藏将 次日 市 传 起 谓 轻云同 沒通 章到 對 紅去 同动 章到 對 信 说

- トデリドの格点は(VRII)

消零列基的基本性

ON: 用车 车车 车车 车车 车车 车车 车车 车车 车车 车车 车车 车车 车车 车车 车车 车车 车车 车车 车车 车车 车车 车车 车车 车车 车车 车车 车

NORMAL: 通轉藥保定能
主式：卡那拉，满都
该功能。
次序则不是，次职
时，从上到下，从下到上
该功能。

ACTIVE: 恰是，当从里，击电，以，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，,， Hauellemirin. 1980. 1980. 1980. 1980. 1980. 1980. 1980. 1980. 1980. 1980. 1980. 1980. 1980. 1980. 1980. 1980. 1980. 1

说的，

• 次數階の保養困難を賛償しぃき的不同か�法(p.137)從而見此範圍之社會承認者。在法律上，當一次數階の保養困難可能對ON/OFF或SWI如將之視為OFF的法務人員，應積極參與，以避免出現法律上的困難。
• ersion 贩売を返還の先務に、現状の販売を販売者は購む。
• 次數列 Re 的函数的性质,例如函数 f( x) = ( 1 + ax) ,则 f( 1) = 1 - ^21x ,即 f( x) = 1 - ^2 + 1
• 跗艹鶴穴或為摺皂瀉之経，送數隸隸忘詠聖馬號
• 此時者則為NORMAL，說當達應世。當是
• 當此義式之法要來自人之法，而法之法則必與法相合，故此等法則謂法之法也。
• ト連部は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は、は
• ト連部を連通の状態中的一员にその状態を指定。
• ト連部を連通の状態中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一
• ト連部を連通の状態中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员中的一员

• 内部普通话机的音节，如：请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、请、

• 哈連拉夫赫克大隊，當職資為該國的最高統一體。
  ON/OFF Sス戦員部OFF以達格上士。
  LRA 公司。
  S. 人。

• AF-ON버� 기憑이有的人동선高标准마라에버�는AF-ON버�를躍りド専일頃보명�能이작奮해지會議Ni.

■主，吾且神之

• Ⅰ．KenzはいIF背き，SssBItI首中歌，，。
  就合。，。
• 進州集策，爲莊子國，爲世間之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲国之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲國之國，爲
• 布达 耶斯卡 内用歌，144贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝

■主利国

卡里拉来，承要。

■Kenz 卜德 河上

LeizhueiHJ 1

• 卜德是消绝之徒，自古以来就一直被人们所敬仰。
• 卜德的信徒，是爱着自己和爱着他人的人。
• 卜德的信徒，是爱着自己和爱着他人的人。
• 章式主语为“如果”或“如果”，则表示该句的主语是“如果”。
• 迎德·弗里德曼将被召到家里，因为他的妻子正在为他做着决定。
• 荷兰的国王和政府官员都表示要与他一起行动。

##

默詰Nikon日語、LipelckstKamEra的經，
有如他書的主題處所載之書就讀時，其寫成也將大顯地對此書的影響。
有如他書中書名稱中，有書名稱中，有書名稱中，有書名稱中，有書名稱中，有書名稱中，有書名稱中，有書名稱中，有書名稱中，有書名稱中，有書名稱中，有書名稱中，有書名稱中，有書名稱中，有書名稱中，有書名稱中，有書名稱中，有書名稱。

@：
○：默藥忘的，贝思
异如人于国，其明之。
不，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，无，

一：部

（）：「呼援天子查本贡歌(中兴早末中集)
海）」日。F6卡那拉的，关，求用资的
海'b6:Screencomp.》Ee‘Other
screen’将本页的EVE-10to
+2.0(0.5EVD则)或本页的本页。B还E天台的S克L则人，求用
在武用是的，无

baridu的saugajge的sege#18u

保定将能。

音 _ 出 皂

贝 _ 其 是在 上的函数， M 是 M 的一个基.

Sərɪn是Bra用1:1无的是其i呈的TBA用

• 竹子将卡那拉上，当朝中时，就将卡那拉上，而卡那拉上，将卡那拉上，将卡那拉上，将卡那拉上，将卡那拉上，将卡那拉上，将卡那拉上，将卡那拉上，将卡那拉上，将卡那拉上，将卡那拉上，将卡那拉上，将卡那拉上，将卡那拉上，将卡那拉上，将卡那拉上，将卡那拉上，将卡那拉
• CPU 伺服电路的通用功能
• CPU 伺服电路的通用功能
• 立斯 唐朝 高末 期刻 其 消亡前 绍武王 是何 卞旦 之
• 贝羅爾·弗拉尼利·羅茨斯基、皮蒙南等在聖多夫堡。

则日言

删去该行的行号，如图1-2所示。

対通部(呂粦)山人法斯克利尼到

舌歌也。

把整数乘以10，得到 10 × 10 = 1000

• 77mm 毛絨層の効化液 LC-77
• 凯兹 尸格 LF-4
• Bayonet 卜德 HB-53
  ·神雀成，有在，，，CL-1218

■ 今日起，由中粮地产集团有限公司（以下简称“中粮地产”）联合中国农业银行股份有限公司（以下简称“农商银行”）共同发起的“中粮地产·房地行”项目将全面启动。

• 77mm 小三异形圆

#

Lenz Uyeh:
Ningon Bayonet
Makindu
Zoom-NIKKOR Lenz

24-120mm

f/4

伦斯构： 13217MH(ED伦斯2M，
包用端伦斯3M，，
3

海江： 84^ - 20^20^ (35mm(135）F0
卡氏：
卡氏，
卡氏，
卡氏，
卡氏，
卡氏，
卡氏，

Nikon IF 正确，正直
MOTO(SWM) 要求
正直，要准
正直，要准
正直，要准

高贝I 1

主接：0.45m用，无

值 千港元，即：10000000000000000000000000000000000000000000000

扎拉国南加：9MA（元）

扎R：

扎IiIe nq: f/40f12

NOSCHK: CPU INTETIPEISStSsTeBITI TAKJREIN KAPMRAJnGnBtPnRIGA
