РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AF-S NIKKOR 24-120MM F-4G ED VR NIKON

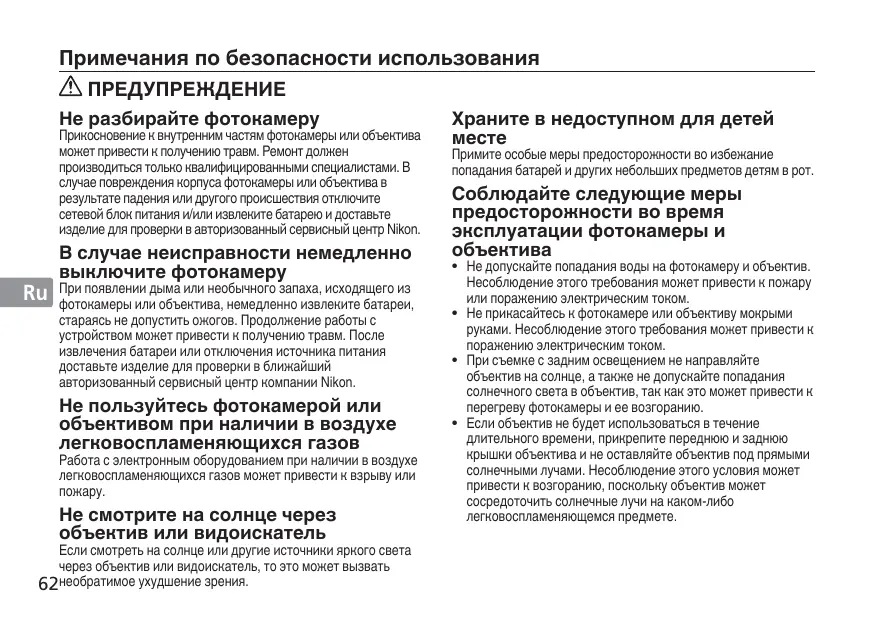

Jp Примечания по безопасности использования En De Fr Es

Не разбирайте фотокамеру

Прикосновение к внутренним частям фотокамеры или объектива может привести к получению травм. Ремонт должен производиться только квалифицированными специалистами. В случае повреждения корпуса фотокамеры или объектива в результате падения или другого происшествия отключите сетевой блок питания и/или извлеките батарею и доставьте изделие для проверки в авторизованный сервисный центр Nikon.

Se В случае неисправности немедленно выключите фотокамеру

При появлении дыма или необычного запаха, исходящего из фотокамеры или объектива, немедленно извлеките батареи, стараясь не допустить ожогов. Продолжение работы с устройством может привести к получению травм. После извлечения батареи или отключения источника питания доставьте изделие для проверки в ближайший авторизованный сервисный центр компании Nikon.

Cz Не пользуйтесь фотокамерой или

объективом при наличии в воздухе

Sk легковоспламеняющихся газов Ck

Работа с электронным оборудованием при наличии в воздухе легковоспламеняющихся газов может привести к взрыву или пожару.

смотрите на солнце через Ch Не объектив или видоискатель

Если смотреть на солнце или другие источники яркого света через объектив или видоискатель, то это может вызвать 62необратимое ухудшение зрения.

Храните в недоступном для детей месте

Примите особые меры предосторожности во избежание попадания батарей и других небольших предметов детям в рот.

Соблюдайте следующие меры предосторожности во время эксплуатации фотокамеры и объектива

• Не допускайте попадания воды на фотокамеру и объектив. Несоблюдение этого требования может привести к пожару или поражению электрическим током. • Не прикасайтесь к фотокамере или объективу мокрыми руками. Несоблюдение этого требования может привести к поражению электрическим током. • При съемке с задним освещением не направляйте объектив на солнце, а также не допускайте попадания солнечного света в объектив, так как это может привести к перегреву фотокамеры и ее возгоранию. • Если объектив не будет использоваться в течение длительного времени, прикрепите переднюю и заднюю крышки объектива и не оставляйте объектив под прямыми солнечными лучами. Несоблюдение этого условия может привести к возгоранию, поскольку объектив может сосредоточить солнечные лучи на каком-либо легковоспламеняющемся предмете.

„ Компоненты 1 Бленда (стр. 68) 2 Метка крепления бленды (стр. 68) 3 Метка фиксации бленды (стр. 68) 4 Установочная метка бленды (стр. 68) 5 Кольцо зуммирования (стр. 68) 6 Шкала фокусного расстояния 7 Метка шкалы фокусного расстояния 8 Шкала расстояния (стр. 68) 9 Указатель расстояния 0 Фокусировочное кольцо (стр. 65) ! Установочная метка @ Резиновый уплотнитель крепления объектива (стр. 70) # Контакты микропроцессора (стр. 70) $ Переключатель режимов фокусировки (стр. 65) % Переключатель подавления вибраций ON/OFF (стр. 66) ^ Переключатель режимов подавления вибраций (стр. 66) ( ): справочная страница

Jp En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr 63

Jp Благодарим за приобретение объектива AF-S NIKKOR 24-120мм f/4G ED VR. До использования

этого объектива ознакомьтесь с данными инструкциями и прочитайте pуководство пользователя.

En „ Основные возможности De Fr Es Se Ru Nl It

• Нанокристаллическое покрытие, нанесенное на некоторые элементы объектива, гарантирует получение четких снимков отличного качества в любых условиях – от съемки при солнечном освещении до съемки в помещениях при свете прожекторов. • При включении функции подавления вибраций (VRⅡ) можно использовать более длительные выдержки (приблизительно на три ступени*), тем самым увеличивая диапазон значений выдержки и зума (особенно при ручной съемке). (*Основано на результатах, полученных в условиях измерений компании Nikon. Результаты подавления вибраций могут зависеть от ситуации и условий съемки.)

Внимание • При присоединении объектива к цифровой зеркальной

фотокамере Nikon формата DX, например, к фотокамере cерия D300 и D90, угол зрения объектива становится равным 61°-13°20´, а фокусное расстояние (в эквиваленте для 35мм пленочной фотокамеры) становится приблизительно равным 36-180мм.

„ Совместимые фотокамеры и доступные функции

Использование доступных функций объектива может быть связано с некоторыми ограничениями. Подробные сведения см. в pуководствe пользователя фотокамеры. Фотокамеры

экспозиции Функция Режим (режим съёмки)

Цифровой зеркальной фотокамере Nikon формата 3 3 3 3 3 3 FX/DX, F6, F5, F100, cерия F80, cерия F75, cерия F65 Pronea 600i, Pronea S*2 — 3 3 3 3 3 Серия F4, F90X, cерия F90, — 3 3 3 — — cерия F70 Серия F60, cерия F55, cерия F50, F-401x, F-401s, — — 3 3 3 3 F-401 F-801s, F-801, F-601м — — 3 3 — — F3AF, F-601, F-501, камеры Nikon MF — — — — — — (кроме F-601м) 3: Возможно —: Невозможно VR: Подавление вибраций AF: Автофокусировка *1: Режим P включает в себя режим AUTO и систему с варипрограммой (сюжетные режимы). *2: Ручной режим (M) недоступен.

Установите селектор режима фокусировки камеры в соответствии с нижеприведённой таблицей. Автофокусировка с возможностью коррекции вручную (режим M/A) a Установите переключатель режимов фокусировки в положение M/A. b Включенная функция автофокусировки отменяется при вращении специального кольца фокусировки; при этом спусковая кнопка затвора должна быть нажата наполовину или должна быть нажата кнопка AF-ON, если она имеется на корпусе фотокамеры. c Снова нажмите спусковую кнопку затвора наполовину или кнопку AF-ON для отмены ручной фокусировки и возобновления автофокусировки. Фотокамеры

Режим фокусировки фотокамеры

En De Fr Es Se Ru Nl Режим фокусировки объектива

Цифровой зеркальной фотокамере Nikon формата FX/DX, F6, F5, cерия F4, F100, F90X, cерия F90, cерия F80,

cерия F75, cерия F70, cерия F65, Pronea 600i, Pronea S AF (C/S) MF

Автофокусировка с Ручной фокус возможностью коррекции (Может использоваться вручную электронный дальномер.) Ручной фокус (Может использоваться электронный дальномер.)

Серия F60, cерия F55, cерия F50, F-801s, F-801, F-601м, F-401x, F-401s, F-401

Ручной фокус (Может использоваться электронный дальномер, функция недоступна в фотокамере F-601M.)

It Cz Sk Ck Ch Kr 65

Jp „ Режим подавления вибраций (VRⅡ)

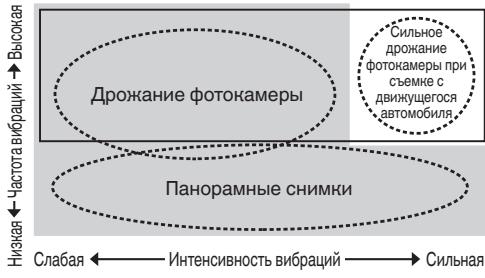

Основное понятие подавления вибраций

Nl It Cz Sk Ck Ch Kr 66

Сильное дрожание фотокамеры при съемке с движущегося автомобиля

Панорамные снимки Слабая

Интенсивность вибраций

Установите переключатель режима подавления вибраций в положение NORMAL.

Установите переключатель режима подавления вибраций в положение ACTIVE.

Установите переключатель режима подавления вибраций в положение NORMAL или ACTIVE. Установите переключатель При съемке панорамных режима подавления вибраций в снимков положение NORMAL. При съемке изображений Установите переключатель с движущегося режима подавления вибраций в автомобиля положение ACTIVE. При съемке изображений

Настройка переключатель подавления вибраций ON/OFF ON (ВКЛ.): Эффект дрожания фотокамеры уменьшается при нажатии спусковой кнопки затвора наполовину и в момент спуска затвора. Снижение уровня вибраций в видоискателе облегчает выполнение автоматической и ручной фокусировки, а также точного кадрирования объекта съемки. OFF (ВЫКЛ.): Эффект дрожания фотокамеры не уменьшается. Установка переключателя режима подавления вибраций Установите переключатель подавления вибраций ON/OFF в положение ON и выберите режим подавления вибрации переключателем режимов подавления вибрации. NORMAL: Механизм подавления вибраций уменьшает в основном эффект дрожания фотокамеры. Эффект дрожания фотокамеры уменьшается также при горизонтальном и вертикальном панорамировании. ACTIVE: Механизм подавления вибраций уменьшает эффект дрожания фотокамеры, например, при съемке из движущегося автомобиля, и подавляет вибрации обычного или более высокого уровня. В этом режиме фотокамера не может автоматически отличить дрожание фотокамеры от перемещения камеры при панорамировании.

Примечания по использованию подавления вибрации • Если этот объектив используется с фотокамерами, не совместимыми с системой подавления вибраций (стр. 64), установите переключатель подавления вибраций ON/OFF в положение OFF. Если этот переключатель находится в положении ON, батарея фотокамеры может очень быстро разряжаться (особенно это относится к фотокамере Pronea 600i). • После нажатия спусковой кнопки затвора наполовину необходимо дождаться стабилизации изображения в видоискателе перед тем, как нажать спусковую кнопку затвора до конца. • Вследствие особенностей характеристик механизма подавления вибраций после того, как будет отпущена кнопка спуска затвора, изображение в видоискателе может оказаться смазанным. • При съемке панорамных снимков не забудьте установить переключатель режима подавления вибраций в положение NORMAL. При съемке панорамы по широкой траектории подавление вибраций фотокамеры в направлении съемки панорамы не будет выполняться. Например, при горизонтальном панорамировании уменьшается только эффект вертикального дрожания фотокамеры.

• Не выключайте фотокамеру и не снимайте с фотокамеры объектив при работе в режиме подавления вибраций. Если пренебречь этим примечанием, то при сотрясении объектива может послышаться звук, как при отсоединении или поломке внутренних компонентов. Это не является неисправностью. Для устранения этой ситуации снова включите фотокамеру. • При использовании моделей фотокамер, оснащенных встроенной вспышкой, при заряде вспышки функция подавления вибраций не работает. • Если фотокамера установлена на штатив, установите переключатель подавления вибраций ON/OFF e в положение OFF. Однако этот переключатель рекомендуется установить в положение ON при использовании фотокамеры на штативе с незакрепленной головкой или на моноподе. • При использовании фотокамер с автофокусировкой, оснащенных кнопкой AF-ON, функция подавления вибрации не работает при нажатии кнопки AF-ON.

Jp En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr 67

Jp „ Фокусировка, зуммирование и глубина резко изображаемого пространства En De Fr Es Se Ru Nl It Cz Sk Ck Ch

Перед фокусировкой поверните кольцо зуммирования для настройки фокусного расстояния, пока не будет достигнута требуемая компоновка кадра. Если фотокамера оборудована кнопкой или рычагом предварительного просмотра глубины резко изображаемого пространства, то глубину резко изображаемого пространства можно проверить через видоискатель фотокамеры. • Этот объектив оборудован системой внутренней фокусировки (IF). По мере уменьшения расстояния съемки также уменьшается фокусное расстояние. • Шкала расстояния не показывает точное расстояние между объектом и фотокамерой. Значения показываются приблизительно, и их следует использовать только в качестве общих ориентиров. При съемке удаленных пейзажей, глубина резкости может влиять на работу, и объект может казаться сфокусированным в положении, которое ближе, чем бесконечность. • Дополнительные сведения см. на странице 144.

„ Установка диафрагмы

На фотокамере можно настроить параметры диафрагмы.

„ Использование бленды

Бленда минимизирует рассеянный свет и защищает объектив. Присоединение бленды • Убедитесь, что установочная метка бленды ( ) совпадает с меткой фиксации бленды ( ) (3). • Для облегчения установки или снятия бленды удерживайте ее за основание (рядом с меткой крепления бленды ( )), а не за внешнюю кромку. • Если бленда установлена на объектив ненадлежащим образом, может возникнуть эффект виньетирования. • Для хранения бленды присоединяйте ее в обратном положении. Для облегчения установки или снятия бленды удерживайте ее за основание (рядом с меткой фиксации бленды ( )), а не за внешнюю кромку.

„ Встроенная вспышка и виньетирование

• Встроенную вспышку нельзя использовать для съемки с расстояний менее 0,6 м. • Во избежание виньетирования не используйте бленду объектива. *Виньетирование - это затемнение углов изображения, возникающее при перекрытии света от вспышки блендой объектива. Поддерживаемое фокусное расстояние/Расстояние съемки • 24мм/3 м или больше D700 (формата FX) • 35мм или больше/без ограничений м или больше Серия D300, D200, D100 •• 24мм/1 35мм или больше/без ограничений м или больше D90, D80, cерия D70, D50 •• 24мм/1,5 35мм или больше/без ограничений D5000, D3100, D3000, • 24мм/2,5 м или больше D60, cерия D40 • 35мм или больше/без ограничений • 35мм/1,5 м или больше Серия F80 • 50мм или больше/без ограничений • 50мм/1,5 м или больше Серия F75 • 70мм/1 м или больше • 85мм или больше/без ограничений • 50мм/1 м или больше Серия F70 • 70мм или больше/без ограничений • 70мм/1,5 м или больше Серия F65, cерия F55 • 85мм или больше/1 м или больше • 50мм/3 м или больше Серия F60 • 70мм/1,5 м или больше • 85мм или больше/1 м или больше м или больше Серия F50, F-401, F-401x, •• 70мм/2 85мм/1,5 м или больше F-401s • 120мм/1 м или больше Фотокамеры

„ Рекомендуемые фокусировочные экраны

Сменные фокусировочные экраны, доступные для определенных зеркальных фотокамер Nikon, помогают осуществлять съемку практически в любых ситуациях. С этим объективом рекомендуется использовать следующие фокусировочные экраны: Экран Фотокамера

A B C E EC-B EC-E G2 G3 G4 J L M U F6

в видоискателе, но не на пленке.

качество фокусировки ◎:: Исключительное качество фокусировки ○ Приемлемое Небольшое виньетирование или муар могут иметь место

( ) : Обозначает необходимую величину поправки экспозиции Sk (только при использовании центрально-взвешенного замера). При использовании фотокамер F6 для задания Ck величины поправки экспозиции для пользовательской настройки b6 Screen comp. («Компенсация фокусировочного экрана») выберите вариант Other screen Ch («Другой экран») и задайте уровень EV в диапазоне от – Kr 2,0 до +2,0 с шагом 0,5 EV. При использовании фокусировочных экранов с типами, отличными от B или E, 69

Jp En De Fr Es Se Ru Nl

вариант Other screen («Другой экран») необходимо выбирать даже в том случае, когда значение поправки равно 0 (поправка не требуется). При использовании фотокамер F5 величину поправки экспозиции можно задать с помощью пользовательской настройки #18 (на корпусе фотокамеры). Более подробные сведения см. в руководстве пользователя фотокамеры. Пустое поле означает, что фокусировочный экран использовать нельзя. Поскольку экран типа M может использоваться как для макросъёмки при увеличении 1:1 и выше, так и для микрофотографирования, его применение отличается от применения других экранов. Внимание • Для камер F5 с Матричным экспозамером могут использоваться только фокусировочные экраны EC-B, EC-E, B, E, J, A, L.

„ Уход за объективом

• Не поднимайте и не носите объектив или фотокамеру, держась за прикрепленную к объективу бленду. • Избегайте попадания грязи на контакты Cz микропроцессора или их повреждения. • В случае повреждения резинового уплотнителя Sk крепления объектива обратитесь к авторизованному сервисному центру Nikon или в сервисный центр для ремонта. Ck • проведения Выполняйте очистку поверхности объектива продуванием воздухом. Для удаления грязи и пятен используйте Ch мягкую, чистую хлопчатобумажная ткань или протирочную ткань для объектива, смоченную этанолом (алкоголем) Kr или жидкостью для чистки линз. Протирайте круговыми 70 движениями от центра к краям, стараясь не оставлять

следов или дотрагиваться до других частей объектива. • Никогда не используйте органические растворители или бензол для чистки объектива. • Для защиты передней линзы объектива можно использовать нейтральные светофильтры. Бленда объектива также помогает защитить переднюю линзу объектива. • В случае хранения объектива в его чехле обязательно устанавливайте передние и задние крышки объектива. • Если объектив не будет использоваться в течение длительного времени, храните его в сухом, прохладном месте для предотвращения образования гибка или коррозии. Никогда не оставляйте объектив под воздействием прямых солнечных лучей и не подвергайте его воздействию химикатов, например камфарных или нафталиновых средств. • Избегайте попадания на объектив воды и не бросайте его в воду, так как это может стать причиной возникновения ржавчины или неисправности. • В некоторых частях объектива используется пластиковый материал повышенной прочности. Для предотвращения повреждения никогда не оставляйте объектив в местах с повышенной температурой.

„ Стандартные принадлежности • • • •

Передняя крышка объектива LC-77 диаметром 77мм Задняя защитная крышка объектива LF-4 Бленда с байонетным креплением HB-53 Мягкий чехол для объектива CL-1218

„ Дополнительная принадлежность • Ввинчивающиеся фильтры диаметром 77мм

„ Технические характеристики Тип объектива: Фокусное расстояние: Максимальная диафрагма: Оптическая схема:

Объектив AF-S Zoom-NIKKOR типа G со встроенным микропроцессором и байонетом Nikon 24-120мм f/4

17 элементов в 13 группах (2 элементы со сверхнизкой дисперсией (ED), 3 асферические линзы и несколько линз с нанокристаллическим покрытием) Угол зрения: 84°-20°20´ при использовании с 35мм (135) пленочными зеркальными фотокамерами Nikon и цифровыми зеркальными фотокамерами Nikon формата FX 61°-13°20´ при использовании с цифровыми зеркальными фотокамерами Nikon формата DX 71°-16°20´ при использовании с фотокамерами со стандартом фотопленки IX240 Шкала фокусного 24, 28, 35, 50, 70, 85, 120мм расстояния: Информация о Передается в фотокамеру расстоянии: Управление Ручное с помощью специального зуммированием: кольца зуммирования

Система внутренней фокусировки (IF) Nikon, автофокусировка с использованием бесшумного волнового привода, ручная фокусировка с помощью отдельного кольца фокусировки Метод со сдвигом объектива с Подавление помощью моторов с линейной вибраций: обмоткой (voice coil motor, VCM) Шкала расстояния Градуированная в метрах и футах, начиная с 0,45 м до бесконечности (∞) съемки: 0,45 м при всех настройках зyма Минимальное расстояние фокусировки: Число лепестков 9 (скругленные) диафрагмы: Полностью автоматическая Диафрагма: f/4 – f/22 Шкала диафрагмы: Метод с полностью открытой Замер диафрагмой для фотокамер с экспозиции: интерфейсной системой микропроцессора 77мм (Р = 0,75 мм) Установочный размер: Прибл. 84 мм (диаметр) × 103,5 мм Размеры: (длина от крепежного фланца объектива на фотокамере) Прибл. 710 г Вес: Фокусировка:

Характеристики и дизайн могут быть изменены без предупреждения и каких-либо обязательств со стороны изготовителя.
