Producttype	NIKKOR AF-S G-type zoomobjectief
Vatting	Nikon bajonet
Brandpuntsafstand	24-120 mm
Maximale diafragmaopening	constant f/4
Optische constructie	17 elementen in 13 groepen (2 ED-lenzen, 3 asferische, nanokristalcoating)
Beeldhoek (FX)	84° - 20° 20'
Beeldhoek (DX)	61° - 13° 20'
Scherpstelling	Autofocus met stille motor (SWM), handmatig met handmatige prioriteit (M/A)
Trillingsreductie	VR II (optisch) met NORMAL en ACTIVE standen, winst tot 4 stops
Minimale scherpstelafstand	0,45 m (bij alle brandpuntsafstanden)
Diafragma	9 afgeronde lamellen, bereik f/4 tot f/22
Filterdiameter	77 mm (schroefdraad 0,75 mm)
Afmetingen (diam. × lengte)	84 mm × 103,5 mm (vanaf vatting)
Gewicht	Ongeveer 710 g
Meegeleverde accessoires	Voordop LC-77, achtedop LF-4, zonnekap HB-53, tas CL-1218
Compatibiliteit ingebouwde flitser	Risico op vignettering afhankelijk van brandpuntsafstand en afstand (raadpleeg handleiding)
Onderhoud	Reinigen met blaasbalg en zachte doek, vermijd organische oplosmiddelen
Rubberen afdichting	Aanwezig op vatting (bescherming tegen vocht)
Reparaties	Voorbehouden aan een erkend Nikon-servicecentrum

Veelgestelde vragen - AF-S NIKKOR 24-120MM F-4G ED VR NIKON

Hoe activeer ik de trillingsreductie (VR) op dit objectief?

Om de VR te activeren, zet u de schakelaar voor trillingsreductie op ON. U kunt vervolgens kiezen voor de stand NORMAL (algemene reductie, geschikt voor panning) of ACTIVE (voor opnames vanuit een bewegend voertuig). Stel de modusschakelaar in naar behoefte.

Wat is het verschil tussen de NORMAL en ACTIVE standen van de VR?

De stand NORMAL vermindert voornamelijk camerabeweging terwijl panning (horizontaal of verticaal) mogelijk is zonder correctie in de bewegingsrichting. De stand ACTIVE corrigeert sterkere trillingen, bijvoorbeeld bij opnames vanuit een voertuig, maar maakt geen onderscheid tussen panning en beweging.

Kan ik dit objectief gebruiken met een Nikon DX-formaat spiegelreflexcamera?

Ja, het objectief is compatibel met Nikon DX-formaat spiegelreflexcamera's. De beeldhoek wordt dan equivalent aan ongeveer 36-180 mm in 24×36-formaat. Raadpleeg de handleiding van uw camera voor compatibiliteitsdetails.

Hoe reinig ik de lenzen van het objectief?

Gebruik een blaasbalg om stof te verwijderen, daarna een zachte katoenen doek of optisch doekje licht bevochtigd met ethylalcohol. Veeg in cirkelvormige bewegingen van het midden naar buiten. Gebruik nooit oplosmiddelen zoals benzeen of thinner.

Welke accessoires worden meegeleverd met het objectief?

Het objectief wordt geleverd met: een klikvoordop LC-77 (77 mm), een achterdop LF-4, een bajonetzonnekap HB-53 en een zachte tas CL-1218.

Waarom zijn mijn foto's onscherp met VR ingeschakeld op een statief?

Wanneer de camera op een stabiel statief is gemonteerd, wordt aanbevolen de VR uit te schakelen door de schakelaar op OFF te zetten. Anders kan het systeem normale trillingen interpreteren als beweging en onscherpte veroorzaken. Op een instabiel statief kunt u de VR ingeschakeld laten.

Wat is de filterdiameter en welke UV-filter gebruiken?

De filterdiameter is 77 mm. Nikon raadt het gebruik van NC-filters (neutraal) aan om de frontlens te beschermen. Elk optisch filter van 77 mm is geschikt.

Hoe bevestig en verwijder ik de zonnekap?

Lijn het montageteken (●) van de zonnekap uit met het instelteken (-○) op het objectief en draai tot een klik. Om te verwijderen, draai in tegengestelde richting. Voor opbergen kunt u deze omgekeerd monteren. Houd de zonnekap altijd aan de basis vast om beschadiging te voorkomen.

Wat is de minimale scherpstelafstand?

De minimale scherpstelafstand is 0,45 m (45 cm), ongeacht de gebruikte brandpuntsafstand. Deze afstand wordt gemeten vanaf de sensor van de camera, niet vanaf de voorkant van het objectief.

Is het objectief compatibel met oudere Nikon-camera's?

Ja, maar bepaalde functies kunnen beperkt zijn. Raadpleeg de compatibiliteitstabel in de handleiding. Bijvoorbeeld de camera's F3AF, F-601, F-501 en MF-camera's (behalve F-601M) ondersteunen geen autofocus of VR. Controleer de beschikbare functies afhankelijk van uw body.

GEBRUIKSAANWIJZING AF-S NIKKOR 24-120MM F-4G ED VR NIKON

Gebruikshandleiding P.72

Manuale d'uso P.82

Haal het toestel Niet uit elkaar

Het aanraken van de inwendige delen van het fototoestel of van het objectief kan een letselverozaken. Herstellingen mogen alleen worden uitgevoerd door bevoegde technici. Indien het fototoestel of het objectief brekt na een val of een ander ongeluk,aaS het product door een door Nikon erkende servicedienst nakijnen nadat u de stekker uit het stopcontact hebts gehaald en/of de batterijen hebts verwijderd.

Schakel het toestel onmiddelijkuit bij storingen

Indien u merkt dat er rook of een ongewone geuruit het fototoestel of het objectief komt, moet u de batterij ommiddelijk verwijderen om brandwonden te vermijden. Verdere bediening van het toestel kan een letsel tot gevolg hebben.

Nadat u de stroombron hebt verwijderd of losgekoppeld, laut u het toestel nakijken door een door Nikon erkende servicedienst.

Gebruik het fototoestel of het objectief Niet in de buurt van ontvlambare gassen

Het bedieren van elektronische apparatuur in de buurt van ontvlambare gassen kan leiden tot een ontploffing of brand.

Kijk Niet maar de zon door het objectief of de beeldzoeker

Kijkenaar dezonofaaranderfellichtdohetobjectief ofdebeeldzoekerkanenblijvendoogletselveroorzaken.

Buiten het bereik van kinderen houden

Zorg ervoor datkleine kinderen de batterijen of andere kleine onderdelen Niet in hun mond können stoppen.

Let op de volgende punten bij het gebruik van het fototoestel en het objectief

Houd de camera en het objectief droog. Indien uDEXE voorzorgsmaatregel Niet in acte neemt, kan dit brand of een elektrische schok tot gevolg hebben.
Bedien het fototoestel of het objectief Niet of raak.Deze Niet aan met natte handen.Indien u.Deze voorzorgsmaatregel Niet in acht neemt, kan dit een elektrische schok tot gevolg hebben.
- Wanneru opnames maakt bij tegenlicht, mag u het objectief Niet naar de zon richten en moet u vermijden dat zonlichtrechtstreeks in het objectief valt. Dit kan namelijk leiden tot oververhitting van de camera met möglichkbrand tot gevolg.
- Wanner u het objectief Niet gebruikt gedurende een langereperiode,bevestig dan zowel de Voorste als dechterste objectiefdopen om het objectief te beschermen gegen direct zonlicht.Indien u deze voorzorgmaatregel niet inacht neemt, kan dit brand tot gevolg hebben, aangezem het objectief het zonlicht kan convergenen op een ontvlambaar voorwerp.

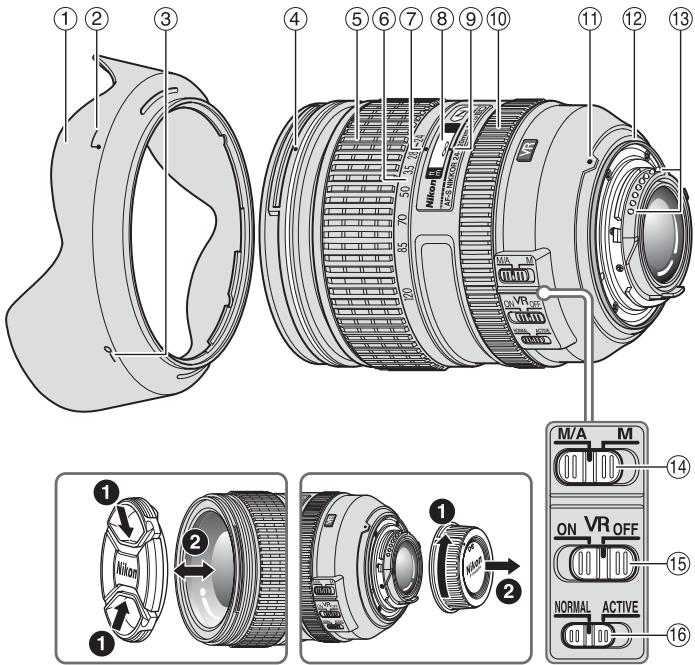

Terminologie

① Zonnekap (p. 78)
(2) Bevestigings-index voor zonnekap (p. 78)
③ Instel-index voor zonnekap (p. 78)
④ Montage-index voor zonnekap (p. 78)
⑤ Zoomring (p. 78)
(6) Schaal brandpuntsafstand
⑦ Index schaal brandpuntsafstand
(8) Afstandsschaal (p. 78)
⑨ Afstandsindexlijn
Scherpstelring (p. 75)
① Montage-index
⑫ Rubberen pakking van objectiefvatting (p. 80)
③ CPU-contacten (p. 80)
14 Scherpstelmodusschakelaar (p. 75)
(15) ON/OFF-schakelaar voor vibratiereductie (p. 76)
Vibratiereductiemodus-schakelaar (p. 76)

( ): Referentiepagesina

Bedankt voor de aankoop van het AF-S NIKKOR 24-120mm f/4G ED VR-objectief. Lees deze instructies eerst door en raadpleeg de gebruikshandleiding van uw camera alvorens u dit objectief gebruikt.

Belangrijkste functies

• De Nano Crystal Coat op enkele lensementen zorgt onder alle opnameomstandigeden voor scherpe, heldere fot's, van zonnige buitenopnamen tot binnenopnamen bij sfeerlicht.
• Door vibratiereductie te activeren (VRII) können langere snelle sluiertijden (circa vier keer langer) worden gebruikt waardoor更是 snelle sluiertijden en zoomstanden können worden toegepast, vooral wanneer u de camera vasthoudt om te fotograferen. (Gebaseerd op resultaten verkreten volgens de meetvoorwaarden van Nikon. De effecten van vibratiereductie kunnen variieren naargelang de opnameomstandigheden en het gebruik.)

Belangrijk

• Bij montage op een Nikon DX-formaat digitale SLR-camera's, zoals de D300-Serie en de D90, worden de beeldhoek 61^ - 13^20^ en bedraagt de brandpuntsafstand in Kleinbeeldequivalent circa 36-180mm.

■ Geschikte camera's en beschkbare functies

Er können beperkingen gelden voor de beschikbare functies. Raadpleeg de gebruikshandleiding van de camera voor meer informatie.

Camera's	Functie		Belichtingsstand(opnamestand)
	VR	AF	P*1	S	A	M
Nikon digitale SLR-camera's(Nikon FX/DX-formaat), F6,F5, F100, F80-Serie,F75-Serie, F65-Serie	✓	✓	✓	✓	✓	✓
Pronea 600i, Pronea S*2	—	✓	✓	✓	✓	✓
F4-Series, F90X, F90-Serie,F70-Serie	—	✓	✓	✓	—	—
F60-Serie, F55-Serie, F50-Serie,F-401x, F-401s, F-401	—	—	✓	✓	✓	✓
F-801s, F-801, F-601M	—	—	✓	✓	—	—
F3AF, F-601, F-501,Nikon MF-camera's(behval F-601M)	—	—	—	—	—	—

:Mogelijk —:Niet mogelijk

VR: Vibratiereductie AF: Autofocus

1: P inclusief AUTO en onderwerpsstanden.
2: Handmatig (M) is nicht beschikkaar.

Scherpstellen

Stel de scherpstelling stand van de camera in overeenkomstig de volgende tabel.

Autofocus handmatige aanpassing (M/A-stand)

Stel de scherpstemmodusschakelaar in op M/A.
2 Autofocus is ingeschakeld, maar u kunt dit opheffen door deAPE scherpsteling ter draaien terwijl u deontspanknp half ingedrukt houdt of door te drukken op de AF-ON-knop op fototoestellen die hiermee zichnuitgerust.
Druk de ontspankop of de AF-ON-knop opnieuw half in om de handmatige scherpstellung te annuleren en autofocus te hernemen.

Camera's	Camera's scherpstelling stand	Scherpstelstand van objctief
		M/A	M
Nikon digitale SLR-camera's (Nikon FX/DX-formaat), F6, F5, F4-Serie, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie, Pronea 600i, Pronea S	AF (C/S)	Autofocus handmatige aanpassing	Handmatige scherpstelling (Elektronische afstandsmeter kan worden gezruikt.)
	MF	Handmatige scherpstelling (Elektronische afstandsmer kan worden gezruikt.)
F60-Serie, F55-Serie, F50-Serie, F-801s, F-801, F-601M, F-401x, F-401s, F-401	AF (C/S) MF	Handmatige scherpstelling (Elektronische afstandsmer kan worden gezruikt, behalte bij de F-601M.)

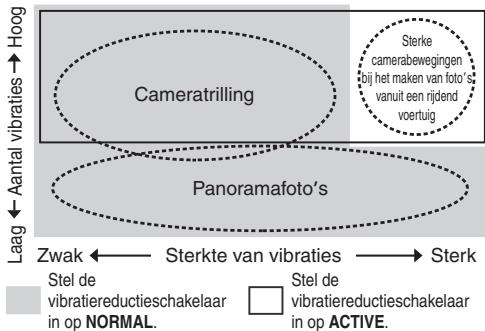

Vibratiereductiemodus (VRII) Basisconcept van vibratiereductie

Bij het fotograferen	Stel de vibratiereductieschakelaar in op NORMAL of ACTIVE.
Bij panoramaafotografiaie	Stel de vibratiereductieschakelaar in op NORMAL.
Bij fotografiaie vanuit een bewegend voertuig	Stel de vibratiereductieschakelaar in op ACTIVE.

Instellen van de ON/OFF-schakelaar voor vibratiereductie

ON: De effecten van camertrillingen worden verminderd runawaye de onspanknop half wordt ingedrukt en ook op het moment dat de sluiter wordt losgelaten. Omdat de vibratie wordt verminderd in die zoeker, is het eenvoudiger om automatisch/ handmatig scherp te stellen en het onderwerp precies te kaderen.

OFF: De effecten van cameratrillingen worden nicht verminderd.

Instellen van de vibratiereductiemodusschakelaar
Zet de ON/OFF-schakelaar voor vibratiereductie op ON
en kies een vibratiereductiemodus met de
vibratiereductiemodusschakelaar.

NORMAL: Het vibratiereductiemechanisme vermident in de eersteplaats de effecten van cameratrillingen. De effecten van cameratrillingen worden ook verminderdijdens horizontally en verticaal pannen.

ACTIVE: Het vibratiereductiemechanisme verminder effecten van zowel normale als intense camertrillingen, zoals bij het fotograferen van een bewegend voertuig. In deze stand worden de camertrillingen Niet automatisch onsdeschieren van panbewegingen.

Opmerkingen over het gebruik van de vibratiereductie

• Als u dit objectief gebruikt voor een camera die vibratiereductie Niet ondersteunt (p. 74),zet u de ON/OFF-schakelaar voor vibratiereductie op OFF.Als u deze schakelaar op ONaaSnlaat staan, raakt de batterij snel leeg,vooral in combinatie met de Pronea 600i.
• Nadat u de ontspanknop half hebt ingedrukt, wacht u totdat het beeld in de beeldzoeker stabiliseert alvorens u de ontspanknop verder indrukt.
• Als een gevolg van de eigenschappen van vibratiereductie is het möglichk dat het beeld in de beeldzoeker vaag worden na het loslaten van de sluiterknop. Dit is geen storing.

• Zet bij panorama-opnamen de vibratiereductiemodusschakelaar op NORMAL. Als het fototoestel gepand worden in een grote cirkel, worden er geen compensatie uitgevoerd voor bewegingen van het fototoestel in de panrichting. Zo worden alleen de effecten van verticale cameratrillingen verminderdijdens horizontala pannen.

• Schakel het fototoestel Niet uit of verwijder het objectief Niet van het fototoestel terwijl de vibratiereductie in werkking is. Als u deze voorzorgsmaatregel Niet in acht neemt, kan het objectief klinken en aanvoelen alsof een interne component is losgekomen of afgebrozen wanneer ermee worden geschud. Dit is geen storing. Schakel het fototoestel opnieuw in om dit te corrigeren.

• Bij fototoestellen met ingebouwde flitser werkt de vibratiereductie Niet wonneer de ingebouwde flitser worden opgeladen.
• Als het fototoestel op een statief met drie poten is geplaatst, stelt u de ON/OFF-schakelaar voor vibratieereductie in op OFF. Het isECHTER aan te raden de schakelaar op ON in te stellen wonneer u de camera gebruikt met een statief met drie poten zonder het uiteinde van het statief vast te makeN of met een statief met een poot.
• Bij fototoestellen met autofocus die zich uitgerust met een AF-ON-knop, werkdt de vibratiereductie nicht wanneer de AF-ON-knop worden ingedrukt.

Scherpstellen, zoomen en scherptediepte

Voor u scherpstelt, draaat u aan de zoomring om de brandpuntsafstand aan te passen tot de gewennen compositie gekadreerd is. Als uw camera isuitgerust met een knop of hendel voor een scherptediepte voorbeeld (stop-down), kunt u een voorbeeld bekijken van de scherptediepte via de zoeker van de camera.

• Dit objectief is uitgerust met een intern scherpstelsystem (IF). Naarmate de opnameafstand afneemt, neemt de brandpuntsafstand ook af.
• De afstandsschaal geeft nicht de precieze afstand waar tuwen het onderwerp en de camera. De waarden vormen een schatting en dienen alleen als richtlijn te worden beschouwd. Bij het fotograferen van een verafgelegen landschap kan de scherptediepte de werking beinvloeden en kan een onderwerp scherp lijken op eenplaats die dichtterbij is dan oneindig.
  Zie pagina 144 voor meer informatatie.

De diafra magma instellen

Gebruik het fototoestel om de instellenen van de diafragma aan te passen.

Gebruik van de zonnekap

Zonnekappen verminderen strooilicht en beschermen het objectief.

De zonnekap bevestigen

Zorg ervoor dat de montage-index voor zonnekap (●) worden uitgelijnd met de instel-index voor zonnekap (-o) (3).

• Om het vastmaken of verwijderen van de zonnekap te vergemakkelijken, neemt u deze aan de basis vast (bij de bevestigings-index voor zonnekap (一) ) inplaats van aan de buitenste rand.
• Als de zonnekap Niet correct is bevestigd, kan er vignettering voorkomen.
• Om de zonnekap op te bergen, bevestigt u deze omgekeerd op het objectief. Om het vastmaken of verwijderen van de zonnekap te vergemakkelijnen, neemt u deze aan de basis vast (bij de instel-index voor de zonnekap (-o)) inplaats van aan de buitenste rand.

De ingebouwde flitser en vignettering

• De ingeböuwde flitser kan nicht worden gebruikt op afstanden van minder dan 0,6 m.

• Gebruik ter Voorkoming van vignettering geen zonnekap.

• Vignetteren is het verduisteren van de hoeken rond het beeld, hetgeen gebeurt wanneer het Licht dat door de flitser worden utgestaald, worden belemmerd door het objectiefvat.

Camera's	Ondersteunde brandpuntsafstand/Opnameafstand
D700 (FX-formaat)	24mm/3 m ofmeer35mm ofmeer/geen beperking
D300-Serie, D200,D100	24mm/1 m ofmeer35mm ofmeer/geen beperking
D90, D80,D70-Serie, D50	24mm/1,5 m ofeer35mm ofmeer/geen beperking
D5000, D3100,D3000, D60,D40-Serie	24mm/2,5 m ofeer35mm ofmeer/geen beperking
F80-Serie	35mm/1,5 ofeer50mm ofmeer/geen beperking
F75-Serie	50mm/1,5 m ofeer70mm/1 m ofeer85mm ofmeer/geen beperking
F70-Serie	50mm/1 m ofeer70mm ofmeer/geen beperking
F65-Serie,F55-Serie	70mm/1,5 m ofeer85mm ofmeer/1 m ofeer
F60-Serie	50mm/3 m ofeer70mm/1,5 m ofeer85mm ofmeer/1 m ofeer

Camera's	Ondersteunde brandpuntsafstand/Opnameafstand
F50-Serie, F-401,F-401x, F-401s	70mm/2 m of farther85mm/1.5 m of farther120mm/1 m of farther

Aanbevolen matglazen

Er zijn diverse uitwisselbare matglazen beschikbaar voor bepaalde Nikon SLR-camera's voor elkere fotogelegenheid. De volgende worden voor dit objektief aangeraden:

: Uitstekende scherpstelling
O: Redelijk scherpstelling Lichte vignettering of moiré treedt op in de zoeker maar Niet op de Foto.
: Niet beschikbaar
(:)Geeft aan hoeveel belichtingscorrectie is vereist (alleen centrumgerichte meting).Bij F6-camera's kunt u de belichting corigeren door Ander matglas' te selecteren voor personlijke instelling 'b6:Compensatie voor matglas' en het LW-bereik in te stellen op -2,0 tot +2,0 in stappen van 0,5 LW. Wanner u een ander type matglas gebruikt dan

type B of E, selecteert u 'Ander matglas', zelfs als de gewenste correctie '0' is (geen correctie vereist). Voor de F5 corrigeert u de belichting via personlijke instelling 18 op de camera. Raadpleeg de gebruikshandleiding van de camera voor meer informatie.

Een leeg vakje betekent 'niet van toepassing'. Aangezien een M-type matglas zowel kan worden gebruikt voor macrofotografie met een vergrotingsfactor van 1:1 of hoger als voor microfotografie, hebts dit matglas andere toepassenen dan de andere matglazen.

Belangrijk

• Voor de F5+kennen bij matrixmeting alleen de volgende matglazen worden gebruikt: EC-B, EC-E, B, E, J, A en L.

NI

Onderhoud van het objctief

• Wanneer het objectief is geinstalleerd op een fototoestel, mag u het fototoestel en het objectief Niet optillen of vasthouden aan de zonnekap.
• Zorg ervoor dat de CPU-contactpunten Niet vuil of beschadigd worden.
• Als de rubberen pakking van de objectiefvatting is beschadigd, moet u het objectief voor reparatie aan de dichtstbijzende door Nikon erkende servicedienst brengen.
  Reinig het objectief met een blaasbalgje. Om vuil en vlekken te verwijderen, gebruukt u een zachte, zuivere katoenen doek of een objectiefdoekje met ethanol (alcohol) of objectiefreiniger. Maak rondraaende bewegingen van het midden waar de buitenkant en let

erop dat u geen strepen maakt of andere onderden van het objektief aanraakt.

• Gebruik nooit organische oplosmiddelen zoals thinner of benzeen om het objectief te reinigen.
• NC-filters zijn beschikkaar om het voorste objectiefelement te beschemen. De zonnekap helpt ook om de voorkant van het objectief te beschemen.
• Wanner u het objectief in zijn houder opbergt, beiden objektiefdoppen voor enchyter aanbrengen.
• Bewaar het objectief op een koele, drogeplaats wanner u deze gedurende een langeperiode Niet gebruikt om schimmel- en roestvorming te voorkomen. Berg het objectief ook op om deze te beschemmen gegenrechtstreeks zonlicht of chemicalien zoals kamfer en naftaleen.
• Laat geen water op het objektief komen en LAST het objctief Niet in water vallen. Hierdoor zal het objctief roesten en slecht functioneren.
• Bepaalde onderdelen van het objectief zijn vervaardigduit versterkt plastic. Zet het objectief nooit in een overmatig hete ruimte om schade te voorkomen.

Standaardaccessoires

• 77mm makkelijk te bevestigen voorste objectiefdop LC-77
• Achterste objectiefdop LF-4
  Bajonetkap HB-53
• Flexibel objectiefetui CL-1218

Optioneel accessories

• 77mm vastschroefbare filters

Technische gegevens

Objectief type: G-type AF-S Zoom-NIKKOR-objectief met ingebouwde CPU en Nikon-bajonetsluiting

Brandpuntsafstand: 24-120mm

Maximaal f/4 diafragma:

Objectiefconstructie: 17 elementen in 13 groepen (2 ED tenselementen, 3 asferische tenselementen en sommige tenselementen met Nano Crystal Coat)

Beeldhoek: 84^ - 20^20^ bij 35mm (135) formaat Nikon film SLR camera's en Nikon FX-formaat digitale SLR-camera's 61^ - 13^20^ bij Nikon DX-formaat digitale SLR-camera's 71^ - 16^20^ bij camera's met IX240-systeem

Schaal 24, 28, 35, 50, 70, 85, 120mm brandpuntsafstand: Afstandsinformationat: Doorgeven aan camera body Zoombediening: Handmatig via parte zoomring

Scherpstelling: Nikon intern schorpstelsysteme (IF), autofocus met Silent Wave Motor;handmatig met scherpstellen met apartescherpsteling

Vibratiereductie: Lens-shift methode behulp van voice coil-motoren (VCM's)

Schaal Schaalverdeling in meters vanaf opnameafstand: 0,45 m tot oneindig ()

Dichtste 0,45 m bij alle zoominstallingen

scherpstelafstand:

Aantal 9 stuks (afgerond) diafragmalammen:

Diafragmaschaal: f/4 tot f/22

Belichtingsmetting: Door middel van volledige diafragma-methode bij camera's met CPU-interfacesystem

Montageafmeting: 77mm (P = 0,75mm)

Afmetingen: Circa 84 mm (diameter) × 103,5 mm (afstand van de objectiefvatting op de camera)

Wijzigingen in ontwerp en technische gevevens voorbehonden zonder Voorafgaande kennisgeving of verplichting van deijke van de fabrikant.

ATTENZIONE

Non smontare
