사용 설명서 AF-S NIKKOR 24-120MM F-4G ED VR NIKON

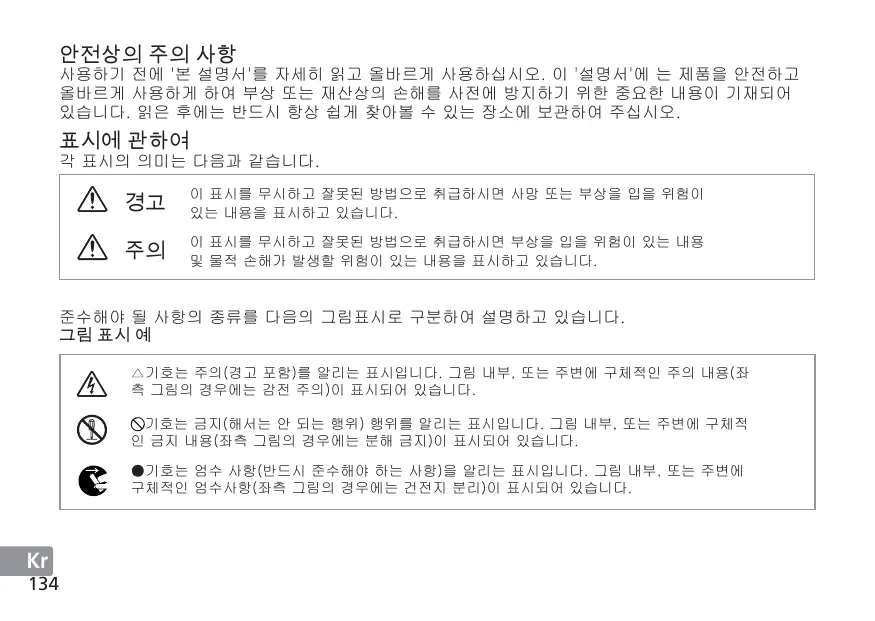

사용하기 전에 '본 설명서'를 자세히 읽고 올바르게 사용하십시오. 이 '설명서'에 는 제품을 안전하고 올바르게 사용하게 하여 부상 또는 재산상의 손해를 사전에 방지하기 위한 중요한 내용이 기재되어 있습니다. 읽은 후에는 반드시 항상 쉽게 찾아볼 수 있는 장소에 보관하여 주십시오.

이 표시를 무시하고 잘못된 방법으로 취급하시면 사망 또는 부상을 입을 위험이 있는 내용을 표시하고 있습니다.

이 표시를 무시하고 잘못된 방법으로 취급하시면 부상을 입을 위험이 있는 내용 및 물적 손해가 발생할 위험이 있는 내용을 표시하고 있습니다.

준수해야 될 사항의 종류를 다음의 그림표시로 구분하여 설명하고 있습니다. 그림 표시 예

It Cz Sk Ck Ch Kr 134

△기호는 주의(경고 포함)를 알리는 표시입니다. 그림 내부, 또는 주변에 구체적인 주의 내용(좌 측 그림의 경우에는 감전 주의)이 표시되어 있습니다. 기호는 금지(해서는 안 되는 행위) 행위를 알리는 표시입니다. 그림 내부, 또는 주변에 구체적 인 금지 내용(좌측 그림의 경우에는 분해 금지)이 표시되어 있습니다. ●기호는 엄수 사항(반드시 준수해야 하는 사항)을 알리는 표시입니다. 그림 내부, 또는 주변에 구체적인 엄수사항(좌측 그림의 경우에는 건전지 분리)이 표시되어 있습니다.

경고 분해하거나 수리·개조하지 마십시오. 분해 금지

감전되거나 이상 작동에 의한 부상의 원인이 됩니다.

낙하 등으로 인한 파손으로 내부가 노출된 경 우에는 노출된 부분에 손을 대지 마십시오.

감전되거나 파손된 부분에 의한 부상의 원인 이 됩니다. 카메라 전지를 분리하고 판매점 또는 니콘 서 비스 센터에 수리 요청을 하십시오.

뜨거워지거나, 연기가 나거나, 타는 냄새가 나는 등의 이상 현상이 일어난 경우, 즉시 카메라에서 전지를 분리하십시오. 그대로 계속 사용하시면 화재 및 화상의 원인이 됩 니다. 전지를 분리할 때에는 화상을 입지 않도록 충 분히 주의하여 주십시오. 전지를 분리하고 판매점 또는 니콘 서비스 센터에 수리를 요청하십시오.

물에 담그거나 물을 뿌리거나 비에 젖지 않도록 하십시오. 발화하거나 감전의 원인이 됩니다.

프로판 가스·가솔린 등의 인화성 가스 또는 분진이 발생하는 장소에서 사용하면 폭발 또는 화재의 원인 이 됩니다.

렌즈 또는 카메라로 직접 태양이나 강한 빛을 보지 마십시오. 실명 또는 시력 장애의 원인이 됩니다.

제품은 유아의 손이 닿지 않는 곳에 두십시오. 방치 금지

역광 촬영의 경우, 태양이 화각에서 충분히 벗어나게 하십시오. 사용 주의

태양광이 카메라 내부에서 초점을 형성하여 화재의 원인이 될 수 있습니다. 화각으로부터 태양을 살짝 벗어나게 하더라도 화재 의 원인이 될 수 있습니다.

사용하지 않을 경우, 렌즈에 캡을 씌우거나 태양광이 닿지 않는 장소에 보관하십시오. 보관 주의

태양광이 초점을 형성하여 화재의 원인이 될 수 있습니다.

삼각대에 카메라 또는 렌즈를 장착한 상태로 이동하지 마십시오. 이동 주의

인화·폭발의 위험이 있는 장소에서는 사용하 지마십시오. 사용 금지

넘어지거나 부딪쳐서 부상의 원인이 될 수 있 습니다.

창문을 완전히 닫은 자동차 실내 또는 직사광 선이 닿는 장소 등의 온도가 매우 높아지는 장 소에 방치하지 마십시오. 내부 부품에 나쁜 영향을 미치며, 화재의 원인이 될 수 있습니다.

De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr 135

Jp „ 명칭 De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr 136

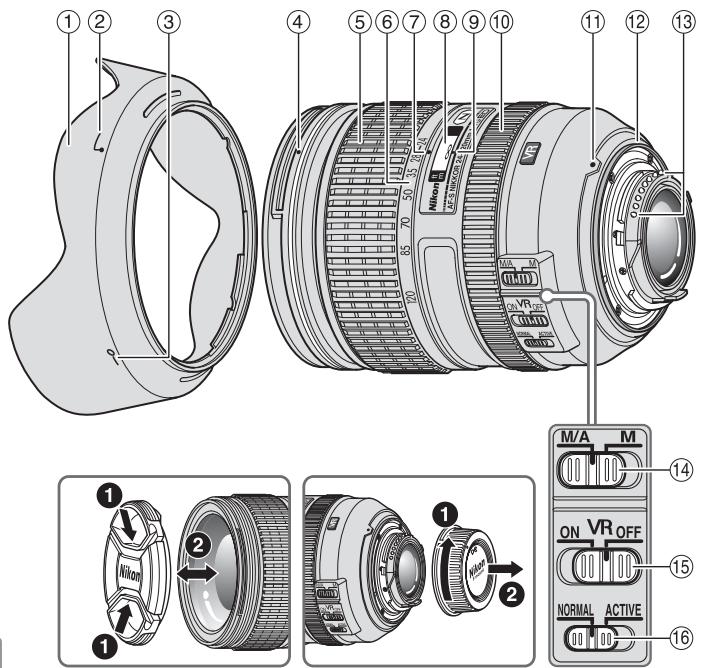

1 렌즈 후드 (p. 140) 2 렌즈 후드 부착 표시선 (p. 140) 3 렌즈 후드 세팅 인덱스 (p. 140) 4 렌즈 후드 마운팅 인덱스 (p. 140) 5 줌 링 (p. 140) 6 초점 거리계 7 초점거리 눈금지표 8 거리계 (p. 140) 9 거리 눈금 기준선 0 초점 링 (p. 138) ! 마운팅 표시선 @ 렌즈 장착 고무 패킹 (p. 142) # CPU 신호 접점 (p. 142) $ 초점 모드 스위치 (p. 138) % 손떨림 보정 ON/OFF 스위치 (p. 139) ^ 손떨림 보정 모드 스위치 (p. 139) ( ): 참조 페이지

AF-S NIKKOR 24-120mm f/4G ED VR 렌즈를 구입해 주셔서 감사합니다. 본 렌즈를 사용하기 전에 아래의 사항을 읽고 카메라의 사용설명서를 참조하여 주시기 바랍니다.

• 구성 렌즈 중 일부에 나노 크리스탈 코트를 처리하여 맑은 날씨의 야외 촬영에서부터 화려한 조명의 인테리어 장면에 이르기까지의 다양한 촬영 조건에서 선명한 사진을 촬영할 수 있습니다. • 손떨림 보정(VRⅡ)을 사용하면 저속 셔터 속도 (약 4스톱*)를 사용할 수 있으므로 특히 카메라 를 손으로 잡고 있을 때 유효 셔터 속도와 줌 위치의 범위가 늘어납니다. (*Nikon 측정 조건에 따라 도출된 결과 기준. 손떨림 보정 효과는 촬영 조건 및 사용 환경에 따라 다를 수 있습니다.) 중요 • D300-시리즈 또는 D90 등의 니콘 DX 포맷 디지털 SLR 카메라에 장착할 경우 렌즈 화각은 61°-13°20' 이 되며 35mm 환산 초점 거리의 범위는 약 36-180mm가 됩니다.

사용하는 카메라에 따라 사용 기능의 제한이 있을 수 있습니다. 자세한 내용은 사용하는 카메라의 사용설명서를 참조하십시오. 카메라

노출(촬영) 모드 VR AF P*1 S A M 기능

니콘 디지털 일안 리플렉스(니콘 FX/DX 포맷) 카메라, 3 3 3 3 3 3 F6, F5, F100, F80-시리즈, F75-시리즈, F65-시리즈 — 3 3 3 3 3 프로네아 600i, 프로네아 S*2 F4-시리즈, F90X, F90-시리즈, F70-시리즈 F60-시리즈, F55-시리즈, F50-시리즈, F-401x, F-401s, F-401

F3AF, F-601, F-501, 니콘 MF 카메라 (F-601M 제외)

3: 사용 기능 —: 사용 불가 VR: 손덜림 보점 기능 AF: 오토 포커스 *1: P에는 오토와 가변 프로그램 시스템(장면 모드)이 포함되어 있습니다. *2: 수동(M)은 사용할 수 없습니다.

격렬한 손떨림 예 자동차 등에서의 떨림

패닝 촬영 약함 강함 손떨림 강도 손떨림 보정 모드 스위치를 일반 손떨림 보정 모드 스위치를 (NORMAL)으로 설정하십시오. 액티브(ACTIVE)로 설정하십시오. 손떨림 보정 모드 스위치를 일반 (NORMAL) 또는 액티브 (ACTIVE) 로 설정하십시오 . 손떨림 보정 모드 스위치를 일반 (NORMAL) 패닝 촬영시 으로 설정하십시오 . 격렬한 떨림에서 손떨림 보정 모드 스위치를 액티브 (ACTIVE) 촬영 시 로 설정하십시오 .

아래 차트에 따라 사용하는 카메라의 포커스 모드 선택 다이얼을 설정해 주십시오: 매뉴얼 우선 오토 포커스를 사용한 오토 포커스(M/A 모드) a 렌즈 초점 모드 스위치를 M/A로 설정합니다. b 자동 초점이 설정되지만 셔터 버튼을 반누름한 채로 별도로 초점 링을 돌리거나, 카메라 본체의 AF-ON 버튼을 누르면 자동 초점이 작동되지 않습니다. c 셔터 버튼을 반누름하거나 AF-ON 버튼을 다시 한 번 눌러 수동 초점을 취소하고 자동 초점을 실시합니다.

매뉴얼 우선 오토 포커스를 사용한 오토 포커스

니콘 디지털 일안 리플렉스(니콘 FX/DX 포맷) 카메라, F6, F5, F4-시리즈, F100, F90X, F90-시리즈, F80-시리즈, F75-시리즈, F70-시리즈, F65-시리즈,

프로네아 600i, 프로네아 S AF (C/S) MF

F60-시리즈, F55-시리즈, F50-시리즈, F-801s, F-801, F-601M, F-401x, F-401s, F-401

매뉴얼 포커스 (F-601M을 제외하고 초점 에이드 가능)

손떨림 보정 ON/OFF 스위치 설정하기 ON: 셔터 버튼을 반누름하고 있는 동안과 셔터 버튼을 놓는 순간에 카메라 흔들림이 감소됩니다. 손떨림이 뷰파인더에서 감소되기 때문에 자동/수동 초점 조절 및 피사체의 정확한 구도를 잡기가 편합니다. OFF: 카메라 흔들림이 제거되지 않습니다. 손떨림 보정 모드 스위치 설정하기 손떨림 보정 ON/OFF 스위치를 ON으로 하고 손떨림 보정 모드 스위치를 사용하여 손떨림 보정 모드를 선택하십시오. NORMAL: 손떨림 보정 기능이 주로 카메라 흔들림을 제거합니다. 수평 또는 수직 패닝에서도 카메라 흔들림이 제거됩니다. ACTIVE: 달리는 차에서 촬영하면 카메라 흔들림이 평상시보다 심해지는데 이런 경우, 의 카메라 흔들림이 손떨림 보정 기능으로 감소됩니다. 이 모드에서는 카메라 흔들림과 패닝 동작이 자동으로 구별되지 않습니다.

손떨림 보정 사용에 관한 주의사항 Jp • 손떨림 보정 기능을 지원하지 않는 카메라 (p. 137) 에서 이 렌즈를 사용하는 경우, 손떨림 보정 기능 ON/OFF 스위치를 OFF로 하십시오. 특히 프로네아 600i 카메라의 De 경우에는 스위치가 ON으로 되어 있으면 배터리 전원이 급속히 소모될 수 있습니다. Fr • 셔터 버튼을 반누름한 후 나머지 셔터 버튼을 끝까지 누르기 전에 뷰파인더의 화상이 안정될 Es 때까지 기다리십시오. • 손떨림 보정의 특성상 뷰파인더의 화상은 셔터가 해제된 후 흔들릴 수 있습니다. 이것은 Se 고장이 아닙니다. • 패닝 샷으로 촬영하는 경우, 손떨림 보정 모드 Ru 스위치를 NORMAL로 설정하십시오. 넓은 궤적으로 카메라를 사용하여 패닝촬영을 하면 Nl 패닝하는 방향의 카메라 흔들림은 보정되지 It 않습니다. 예를 들어, 수평 패닝에서는 수직 카메라 흔들림만 제거됩니다. Cz • 손떨림 보정 모드가 작동 중일 때에는 카메라를 끄거나 렌즈를 카메라에서 탈착하지 Sk 않도록 주의하시기 바랍니다. 이 주의사항을 준수하지 않으면 렌즈가 흔들릴 때 내부 부품이 헐거워지거나 망가진 것처럼 소리가 날 Ck 수 있습니다. 이것은 고장이 아닙니다. Ch 카메라를 다시 켜서 바로 잡으시기 바랍니다. • 내장 플래시가 탑재된 카메라를 사용하면 내장 플래시가 충전중인 경우, 손떨림 보정이 Kr 작동되지 않습니다. 139

• 카메라를 삼각대에 장착하는 경우 손떨림 보정 ON/OFF 스위치를 OFF로 설정하십시오. 그 러나 삼각대 머리를 고정하지 않고 삼각대를 사 용하거나 모노포드를 사용하는 경우에는 스위치를 ON으로 설정하십시오. • AF-ON 버튼 기능이 있는 자동 초점 카메라에 서는 AF-ON 버튼을 눌러도 손떨림 보정 기능 이 작동하지 않습니다.

Es „ 초점, 줌 및 심도 조절하기 Se Ru Nl It Cz Sk Ck Ch

초점을 맞추기 전에 원하는 구도가 잡힐 때까지 줌 링 을 돌려 초점 거리를 조절하십시오. 카메라에 심도 프리뷰 버튼이나 레버가 있으면 카메라 뷰파인더로 심도를 미리 확인할수 있습니다. • 이 렌즈에는 IF 방식 시스템이 장착 되어 있습니다. 촬영 거리가 짧아지면 초점 거리도 줄어듭니다. • 거리계에 표시된 피사체와 카메라간의 거리는 정확하지 않습니다. 근사치 값이며, 이 값은 참고용으로만 활용하여 주시기 바랍니다. 먼 거리의 풍경을 촬영할 경우에는 피사계 심도가 작동에 영향을 미쳐 피사체가 무한대보다 가까운 위치에 초점이 형성되어 표시될 수 있습니다. • 보다 자세한 내용은, 144페이지를 참조하십시오.

카메라를 사용하여 조리개 설정을 조정하십시오.

렌즈 후드는 미광을 최소화하고 렌즈를 보호합니다. 후드 장착 방법 • 렌즈 후드 마운팅 인덱스( )를 렌즈 후드 세팅 인덱스 )에 ( 맞추십시오(3).

• 후드를 손쉽게 부착하거나 제거하려면 바깥쪽을 잡지 않고 렌즈 후드 부착 표시선 ( ) 근처를 잡으십시오. • 렌즈 후드를 올바로 장착하지 않으면 비네팅이 발생할 수 있습니다. • 렌드 후드를 보관할 때에는 반대 방향으로 장착하십시오. 후드를 손쉽게 부착하거나 제거하려면 바깥쪽을 잡지 않고 렌즈 후드 세팅 인덱스 ( ) 근처를 잡으십시오.

• 내장 플래시는 0.6 m 미만의 거리에서는 사용할 수 없습니다. • 비네팅을 방지하려면 렌즈 후드를 사용하지 마십시오. *비네팅현상은렌즈베럴에의해플래시가가려 져서 광량이 줄어드는 경우 나타나는 현상으로 화상 주변부가 어두워집니다. 카메라 • • D300-시리즈, • • D200, D100 D90, D80, • D70-시리즈, D50 • D5000, D3100, • D3000, D60, • D40-시리즈 • F80-시리즈 • • F75-시리즈 • • • F70-시리즈 • F65-시리즈, • • F55-시리즈 • F60-시리즈 • • F50-시리즈, F-401, • • F-401x, F-401s • D700 (FX포맷)

지원되는 초점 거리/촬영 거리 24mm/3 m 이상 35mm 이상/무제한 24mm/1 m 이상 35mm 이상/무제한 24mm/1.5 m 이상 35mm 이상/무제한 24mm/2.5 m 이상 35mm 이상/무제한 35mm/1.5 m 이상 50mm 이상/무제한 50mm/1.5 m 이상 70mm/1 m 이상 85mm 이상/무제한 50mm/1 m 이상 70mm 이상/무제한 70mm/1.5 m 이상 85mm 이상/1 m 이상 50mm/3 m 이상 70mm/1.5 m 이상 85mm 이상/1 m 이상 70mm/2 m 이상 85mm/1.5 m 이상 120mm/1 m 이상

특정 Nikon 일안 리플렉스 카메라의 경우, 어떠한 촬영 조건에서도 적절한 촬영을 가능하게 하는 다양한 종류의 교환 가능한 포커싱 스크린을 사용할 수 있습니다. 이 렌즈에는 다음과 같은 포커싱 스크린 사용을 추천합니다. 스크린 카메라

적합한 포커싱 ◎:: 매우 적합한 포커싱 ○ 뷰파인더에 경미한 비네팅 또는 모아레 현상이 나타나지만 필름에는 반영되지 않습니다. — : 부적합 ( ): 필요한 노출 보정값(중앙부 중점 측광에 한함)입니다. F6 카메라의 경우, 사용자정의 설정‘b6: Screen comp.’에서‘Other screen’을 선택하고 EV 레벨을 -2.0 to +2.0(0.5EV 단계)로 선택해 보정을 합니다. B 또는 E 타입 외의 스크린을 사용하는 경우에는 필요한 보정값이‘0’인 경우(보정이 필요 없는 경우)에도‘Other screen’을 선택해야 합니다. F5 카메라의 경우, 카메라

Ru Nl It Cz Sk Ck Ch Kr 141

바디의 사용자 정의 설정 #18을 사용해 보정을 합니다. 보다 자세한 내용은 카메라 사용 설명서를 참조하십시오. 빈칸은 사용 불가를 의미합니다. M 타입의 스크린은 배율 1:1또는 그 이상의 저배율 확대 사진과 현미경 사진 촬영에 모두 사용이 가능한 스크린으로, 다른 스크린과는 별도로 사용됩니다. 중요 • F5 카메라의 경우, EC-B, EC-E, B, E, J, A, L 포커싱 스크린만이 멀티 패턴 측광으로 사용 가능합니다.

Ru „ 렌즈 관리 Nl It Cz Sk Ck Ch

• 렌즈를 카메라에 장착할 때 렌즈 후드쪽을 잡고 카메라와 렌즈를 들어 올리거나 붙잡지 마십시오. • CPU 신호 접점이 더러워지거나 손상되지 않도록 주의하십시오. • 렌즈 장착 고무 패킷이 손상된 경우에는 반드시 가까운 니콘 서비스 센터에서 수리를 받으십시오. • 블로어 브러시로 렌즈 표면을 청소하십시오. 먼지나 얼룩을 제거하려면 소재의 부드럽고 깨끗한 헝겊을 사용하거나 렌즈 티슈에 에탄올(알코올)이나 렌즈 클리너를 적셔서 사용하십시오. 흔적을 남기거나 렌즈의 다른 부분을 건드리지 않게 조심하면서 가운데에서 바깥쪽으로 원을 그리듯이 닦으십시오.

• 시너나 벤젠과 같은 유기 용제를 사용하여 렌즈를 닦지 마십시오. • 렌즈 앞쪽을 보호하기 위해 NC 필터를 사용할 수 있습니다. 렌즈 후드도 렌즈 앞쪽을 보호합니다. • 렌즈를 케이스에 보관할 때는 앞뒤 양쪽에 렌즈 캡을 부착하십시오. • 렌즈를 장기간 사용하지 않을 경우, 곰팡이 발생이나 부식을 방지하기 위해 건조하고 서늘한 장소에 보관하십시오. 또한, 렌즈는 직사광선이나 장뇌 또는 나프탈렌 등의 화학물질을 피해 보관해 주십시오. • 렌즈에 물을 적시거나 물속에 렌즈를 넣지 마십시오. 부식 또는 고장의 원인이 됩니다. • 렌즈에는 강화 플라스틱이 사용된 부분이 있습니다. 손상 방지를 위해 절대로 뜨거운 장소에 렌즈를 방치하지 마십시오.

77mm 스냅식 렌즈 앞캡 LC-77 렌즈 뒷캡 LF-4 Bayonet 후드 HB-53 신축성 있는 렌즈 파우치 CL-1218

„ 사양 렌즈 유형: 초점 거리: 최대 조리개: 렌즈 구성: 화각:

초점 거리계: 거리 정보: 줌 조정: 초점 조절:

손떨림 보정: 내장 CPU 및 Nikon Bayonet 마운트가 장착된 G 타입 AF-S Zoom-NIKKOR 렌즈 24-120mm f/4 13군 17매(ED 렌즈 2매, 비구면 렌즈 3매, 나노 크리스탈 코팅 렌즈) 84°-20°20´ (35mm (135) 포맷 니콘 필름일안 리플렉스 카메라와 니콘 FX 포맷 디지털 일안 리플렉스 카메라의 경우) 61°-13°20´ (니콘 DX 포맷 디지털 일안 리플렉스 카메라의 경우) 71°-16°20´ (IX240 시스템 카메라의 경우) 24, 28, 35, 50, 70, 85, 120mm 카메라에 출력 별도의 줌 링을 통한 수동 조정 Nikon IF 방식, 초음파 모터(SWM)를 사용한 자동 초점, 별도의 초점 링을 통한 수동 조정

보이스 코일 모터(VCM)를 사용한 렌즈 이동 방점 0.45 m에서 무한대(∞)까지 초점 거리계: 미터와 피트 눈금 사용 최단 초점 거리: 모든 줌 설정에서 0.45 m 조리개 날개수: 9매(원형) 완전 자동 조리개: f/4에서 f/22 조리개 눈금: CPU 인터페이스 시스템이 노출 측정: 탑재된 카메라의 개방 조리개 사용 77mm (P = 0.75 mm) 부착 크기: 직경 약 84 mm x 103.5 mm 크기: (카메라의 렌즈 장착면부터의 최대 크기) 약 710 g 무게:

사양 및 디자인은 제조업체의 부품에서 사전 통지 또는 약정 없이 변경될 수 있습니다.
