ПОСІБНИК КОРИСТУВАЧА XXL Camera Laserliner
Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до пристрою, віддаючи в інші руки.
Функція/застосування
Flex / XXL / Ultra Camera — це камера для підключення до базового блоку VideoFlex. За допомогою базового пристрою кольорові зображення надсилаються на РК-дисплей для інспекції важкодосяжних місць, наприклад, в порожнинах, шахтах, цегляних мурах або автомобілях.
Загальні вказівки по безпеці
– Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик.
– Вимірювальні прилади і приладдя до них – не дитяча іграшка. Зберігати у недосяжному для дітей місці.
– Забороняється змінювати конструкцію приладу.
– Не навантажуйте прилад механічно, оберігайте його від екстремальних температур або сильних вібрацій.
– Забороняється експлуатація приладу при відмові однієї чи кількох функцій або при занизькому рівні заряду елемента живлення.
– Голівка камери не є стійкою до кислот чи вогню.
– Обов'язково забезпечити, щоб Flex / XXL / Ultra Camera не контактував з хімікатами, напруга, рухомими чи гарячими предметами. Це може пошкодити прилад і привести до важких травм оператора.
- Flex / XXL / Ultra Camera не можна використовувати для медичних досліджень/досліджень на людях.
– Дотримуйтеся норм безпеки, визначених місцевими або державними органами влади для належного користування приладом.
– Цей пристрій не придатний для вимірювання поблизу від небезпечної напруги. Тому, виконуючи вимірювання поблизу від електроустаткування, завжди переконуйтеся в тому, що струмопровідні частини не під напругою. Знеструмлення та убезпечення від повторного ввімкнення повинні бути гарантовані належними заходами.
Вказівки з техніки безпеки
Поводження з джерелами штучного оптичного випромінювання згідно з правилами техніки безпеки OStrV
СД-вихідний отвір
– В пристрої використовуються світлодіоди групи ризику RG 0 (вільна група, ризик відсутній) відповідно до чинних стандартів з фотобіологічної безпеки (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) в останній редакції.
– За умови використання за призначенням і дотримання розумних меж випромінювання світлодіодів є безпечним для очей та шкіри людини.
Вказівки з техніки безпеки
Поводження з джерелами електромагнітного випромінювання
– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності згідно з директивою ЄС про електромагнітної сумісності (EMC) 2014/30/EU.
– Необхідно дотримуватися локальних експлуатаційних обмежень, наприклад, в лікарнях, літаках, на заправних станціях або поруч з людьми з електрокардіостимулятором. Існує можливість негативного впливу або порушення роботи електронних пристроїв / через електронні пристрої.
Інструкція з технічного обслуговування та догляду
Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Зберігати пристрій у чистому, сухому місці.
2 Гнучкий зонд
3 Голівка камери з 4 світлодіодами великої потужності

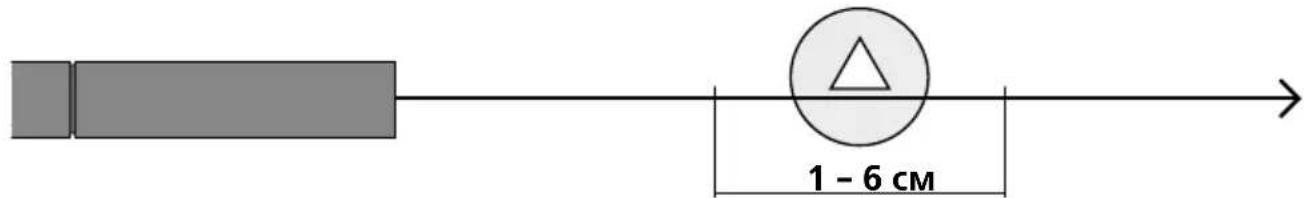

1 Глибина різко зображуваного простору
Чіткі зображення Flex / XXL / Ultra Camera надає на відстані від 1 до 6 см від голівки камери.


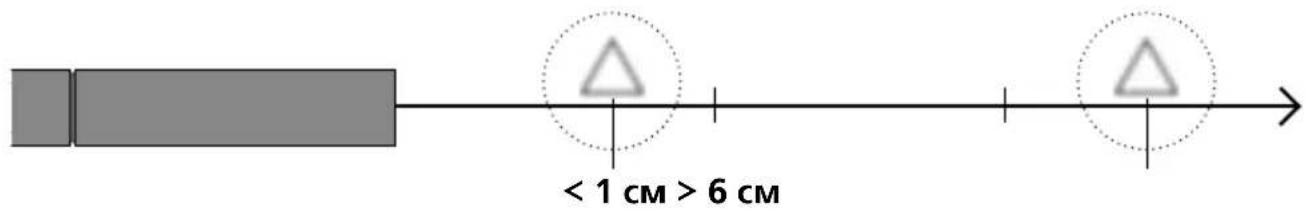

1 - 6 cmОб'єкти, що знаходяться далеко за межами діапазону фокусування, можуть виглядати нечіткими.
Право на технічні зміни збережене. 20W50
| Роздільна здатність камери 640 x 480 пікселів | |
| Голівка камери ø 9 мм | |
| Клас захисту IP 68 (Глибина занурення 1,5 м, 60 хв.) | |
| мін.радіус вигину зонда камери 70 мм | |
| Поле зору (FOV) 53° | |
| глибиною різкості (DOF) 1 ... 6 см | |
| Діаметр зонда камери 6 мм | |
| Довжина зонда камери Flex 1,5 м | |
| Довжина зонда камери XXL 5 м | |
| Довжина зонда камери Ultra 10 м | |
| Довжина голівка камери 50 мм | |
| Режим роботи | 0°C ... 45°C, вологість повітря max. 20 ... 85% rН, без конденсації, робоча висота max. 4000 м над рівнем моря (нормальний нуль) |
| Умови зберігання -10°C ... 60°C, вологість повітря max. 80% rН | |
| Габаритні розміри (Ш x В x Г) Flex | 1500 x 19 x 19 мм |
| Габаритні розміри (Ш x В x Г) XXL | 5000 x 19 x 19 мм |
| Габаритні розміри (Ш x В x Г) Ultra | 10000 x 19 x 19 мм |
| Вага Flex | 165 г |
| Вага XXL | 550 г |
| Вага Ultra | 1100 г |
Нормативні вимоги ЄС й утилізація
Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу товарів в межах ЄС.
Згідно з європейською директивою щодо електричних і електронних приладів, що відслужили свій термін, цей виріб як електроприлад підлягає збору й утилізації окремо від інших відходів.
Детальні вказівки щодо безпеки й додаткова інформація на сайті:
http://laserliner.com/info?an=AKV
!
