KÄYTTÖOHJE XXL Camera Laserliner

Lue käyttöohje, oheinen lisälehti „Takuu- ja muut ohjeet“ sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.

Toiminnot ja käyttö

Flex / XXL / Ultra Camera on kamerayksikkö, joka liitetään VideoFlex -perusyksikköön. Perusyksikköön liitetyllä kameralla voi ottaa värillistä videokuvaa vaikepääsyisistä paikoista, esim. onteloista, kuiluista, hormeista, tiilirakenteista ja ajoneuvoista LCD-näytölle katsottavaksi.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
  – Laitteen rakenteeseen ei saa tehdä muutoksia.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen.
  – Kamerapää ei kestä happoja eikä tulta.
• Flex / XXL / Ultra Camera -kaapeli ei missään tapauksessa saa joutua kosketuksiin kemikaalien, jän-nitteen eikä liikkuvien tai kuumien esineiden kanssa. Tällainen kontakti saattaa vahingoittaa laitetta ja aiheuttaa vammoja myös laitteen käyttäjälle.
• Flex / XXL / Ultra Camera -kaapelia ei saa käyttää lääketieteellisiin tutkimuksiin eikä henkilöiden tutkimiseen.
  – Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttöä koskevat määräykset.
  – Laite ei ole tarkoitettu mittauskäyttöön vaarallisen jännitteen lähellä. Siksi sähkölaitteiden lähellä mitattaessa on huolehdittava, että sähköä johtavat osat ovat jännitteettömiä. Varmista jännitteettömyys ja tahaton uudelleenkytkeminen jollakin asianmukaisella tavalla.

Turvallisuusohjeet

Keinotekoinen optinen säteily OStrV

LED-lähtö

• Laitteen LEDit kuuluvat riskiryhmään RG 0 (vapaa ryhmä, ei riskiä) voimassa olevien fotobioottista turvallisuutta koskevien standardien (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) mukaan.
• LEDien säteily on määräysten mukaisessa käytössä ja ennakoitavissa olosuhteissa vaaratonta ihmissilmälle ja -iholle.

Turvallisuusohjeet

Sähkömagneettinen säteily

- Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.

- Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Säilytä laite puhtaassa ja kuivassa paikassa.

1 2 3

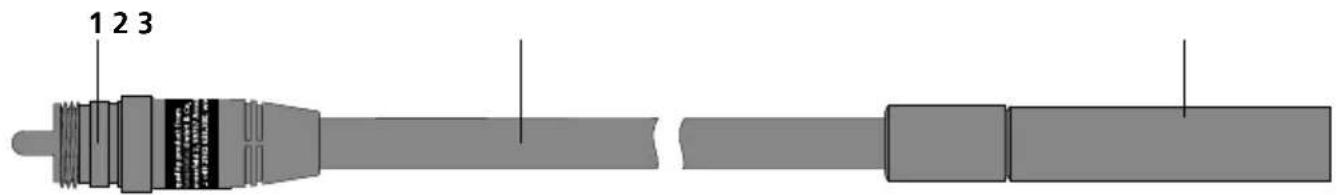

1 Perusyksikön liitäntä

3 Kamerapää, jossa 4 suurteholediä

2 Joustoletku

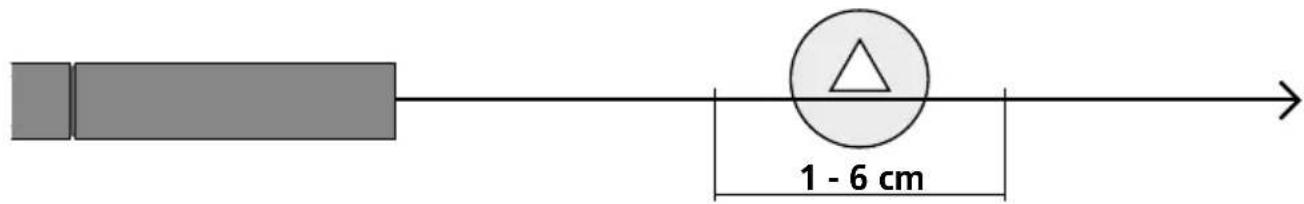

1 Syväterävyysalue

Flex / XXL / Ultra Camera ottaa tarkkoja kuvia 1 - 6 cm matkalta kamerapään edestä.

1 - 6 cm

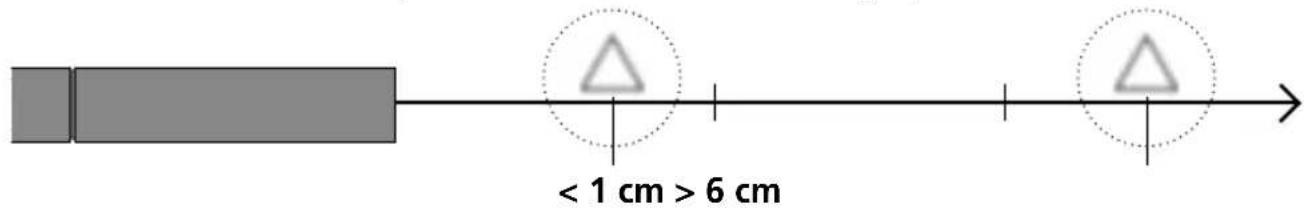

Kaukana tarkennusalueen ulkopuolella olevat kohteet saattavat näkyä epätarkkoina.

< 1 cm > 6 cm

2 Joustoletkun liitäntä

Tekniset tiedot
Oikeus teknisiin muutoksiin pidätetään. 20W50

Kameran tarkkuus 640 x 480 pikseliä
Kamerapää ø 9 mm
Kotelointiluokka IP 68 (Syvyys 1,5 m, 60 min)
Kamera-anturin min. taivutussäde 70 mm
Näkökenttä (FOV) 53°
Syvätarkkuus (DOF) 1 ... 6 cm
Kamera-anturin läpimitta 6 mm
Kamera-anturin pituus Flex 1,5 m
Kamera-anturin pituus XXL 5 m
Kamera-anturin pituus Utra 10 m
Kamerapää pituus 50 mm
Käyttöympäristö	0°C ... 45°C, ilmankosteus maks. 20 ... 85% rH, ei kondensoituva, asennuskorkeus maks. 4000 m merenpinnasta
Varastointiolosuhteet -10°C ... 60°C, ilmankosteus maks. 80% rH
Mitat (L x K x S) Flex 1500 x 19 x 19 mm
Mitat (L x K x S) XXL 5000 x 19 x 19 mm
Mitat (L x K x S) Ultra	10000 x 19 x 19 mm
Paino Flex	165 g
Paino XXL	550 g
Paino Ultra	1100 g

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

http://laserliner.com/info?an=AKV

!
