Type de produit	Caméra d'inspection
Marque	Laserliner
Modèle	XXL Camera
Résolution de la caméra	640 x 480 pixels
Diamètre de la tête	9 mm
Diamètre de la sonde	6 mm
Longueur de la sonde	5 m
Longueur de la tête	50 mm
Indice de protection	IP68 (1,5 m, 60 min)
Champ de vision	53°
Profondeur de champ	1 à 6 cm
Poids	550 g
Dimensions (L x diamètre)	5000 x 19 mm
Conditions de travail	0°C à 45°C, humidité 20-85% rH
Conditions de stockage	-10°C à 60°C, humidité max. 80% rH
Alimentation	Via l'unité de base VideoFlex
Matériau de la tête	Métal (résistant aux acides ?)
Éclairage	4 DEL ultrapuissantes (RG 0)
Entretien	Nettoyer avec un chiffon légèrement humide
Consignes de sécurité	Ne pas utiliser à proximité de tensions dangereuses
Certifications	CE, directive DEEE

FOIRE AUX QUESTIONS - XXL Camera Laserliner

Comment raccorder la caméra XXL à l'unité de base ?

Branchez la caméra à l'unité de base VideoFlex via le connecteur prévu à cet effet (voir schéma dans la notice). Assurez-vous que la connexion est bien verrouillée avant utilisation.

Quelle est la profondeur de champ de la caméra ?

La profondeur de champ est comprise entre 1 et 6 cm de la tête de la caméra. Les objets au-delà de cette zone peuvent apparaître flous.

Puis-je utiliser la caméra sous l'eau ?

Oui, la caméra est classée IP68, ce qui permet une immersion jusqu'à 1,5 m pendant 60 minutes. Cependant, l'unité de base ne doit pas être immergée.

Comment nettoyer la caméra après utilisation ?

Utilisez un chiffon légèrement humide pour nettoyer la tête et le câble. Évitez les produits chimiques, les solvants ou les nettoyants abrasifs.

Quelles sont les précautions de sécurité importantes ?

Ne pas utiliser à proximité de tensions électriques dangereuses, de produits chimiques, de pièces chaudes ou mobiles. Ne pas modifier l'appareil et le tenir hors de portée des enfants.

Quelle est la résolution de l'image ?

La caméra offre une résolution de 640 x 480 pixels pour des images vidéo en couleur.

Que faire si l'image est floue ?

Vérifiez que l'objet se trouve dans la zone de mise au point (1 à 6 cm). Si l'objet est trop proche ou trop loin, l'image peut être floue. Approchez ou éloignez la caméra en conséquence.

La caméra est-elle compatible avec d'autres unités de base ?

La caméra est conçue spécifiquement pour être utilisée avec l'unité de base VideoFlex de Laserliner. Son utilisation avec d'autres systèmes n'est pas garantie.

Comment stocker la caméra à long terme ?

Stockez l'appareil dans un endroit sec et propre, à des températures comprises entre -10°C et 60°C, avec une humidité relative maximale de 80%.

Quelle est la longueur du câble de la caméra XXL ?

Le câble flexible de la caméra XXL mesure 5 mètres de long, avec un diamètre de 6 mm.

MODE D'EMPLOI XXL Camera Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez l'instrument.

Fonction / Utilisation

La Flex / XXL / Ultra Camera est une unité de caméra destinée au raccordement à l'unité de base VideoFlex. Associée à l'unité de base, elle permet de transmettre des images vidéo en couleur à l'écran d'affichage ACL afin de contrôler des endroits difficiles d'accès, p. ex. dans les cavités, les puits, la maçonnerie ou dans les véhicules.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Il est interdit de modifier la construction de l'instrument.
• Ne pas soumettre l'appareil à une charge mécanique, à des températures considérables ni à des vibrations importantes.
• Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.
• La tête de la caméra ne résiste pas aux acides ni au feu.
• Il est indispensable de faire attention à ce que le Flex / XXL / Ultra Camera n'entre pas en contact avec des produits chimiques, du tension électrique ou encore des pièces brûlantes ou en mouvement. Cela peut endommager l'appareil et provoquer de graves blessures chez l'utilisateur.
• Il est interdit d'utiliser le Flex / XXL / Ultra Camera pour des examens médicaux/effectués sur des personnes.
• Prière de tenir compte des mesures de sécurité de l'administration locale et/ou nationale relative à l'utilisation correcte de l'appareil.
• L'appareil ne convient pas à la mesure à proximité d'une tension dangereuse. C'est pourquoi, il faut toujours faire attention à l'absence de tension des pièces conductrices en cas de mesures à proximité d'installations électriques. Garantir l'absence de tension et l'impossibilité de toute remise sous tension en prenant les mesures nécessaires.

Consignes de sécurité

Utilisation avec des rayonnements optiques artificiels (OStrV - décret de protection du travail relatif aux rayonnements optiques artificiels)

Orifice de sortie de la DEL

• L'appareil fonctionne avec des DEL du groupe de risques RG 0 (groupe libre, pas de risque) conformément aux normes en vigueur pour la sécurité photobiologique (EN 62471:2008-09 et suiv. / CEI/TR 62471:2006-07 et suiv.) dans leurs versions actuelles.
• L'émission accessible des DEL est inoffensive pour l'œil humain et la peau de l'homme en cas d'utilisation conforme à la destination prévue et dans des conditions raisonnablement prévisibles.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

- L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.

- Il faut tenir compte des restrictions des activités par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Stocker l'appareil à un endroit sec et propre.

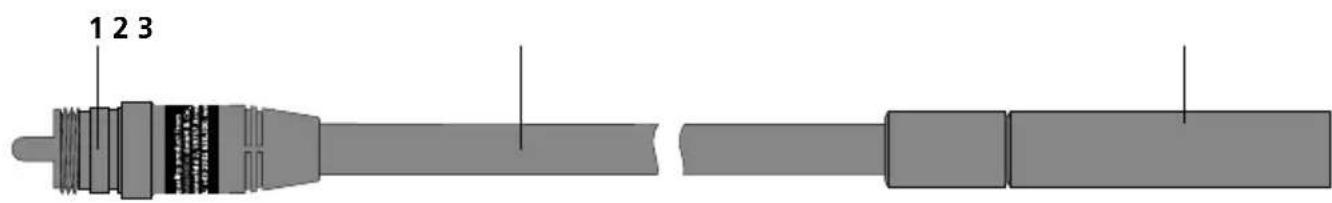

1 Branchement à l'unité de base
2 Tuyau flexible

3 Tête de caméra avec 4 DEL ultrapuissantes

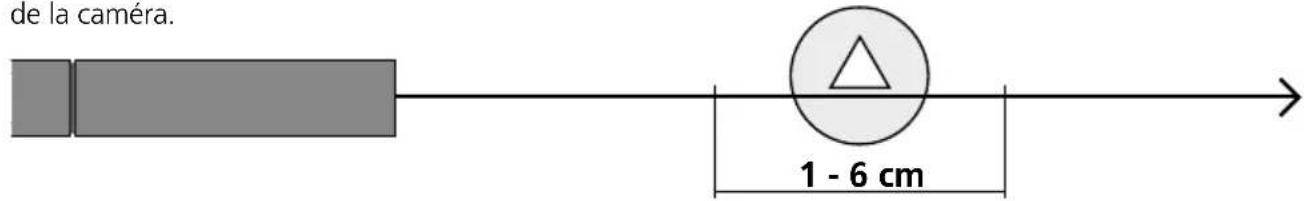

1 Zone de la profondeur du champ

Flex / XXL / Ultra Camera fournit des images nettes à une distance comprise entre 1 et 6 cm devant la tête de la caméra.

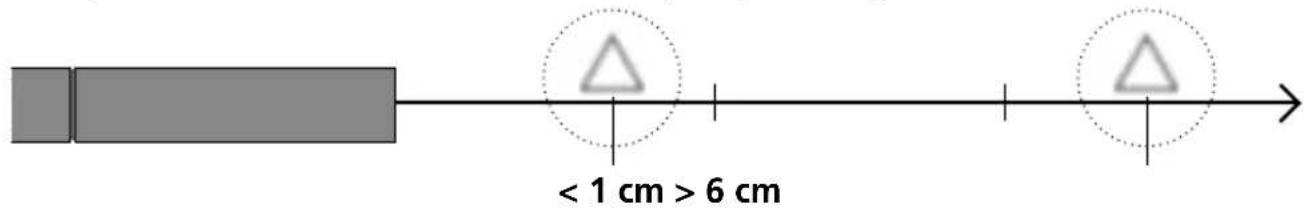

Les objets situés bien au-delà de la zone de mise au point peuvent apparaître en flou.

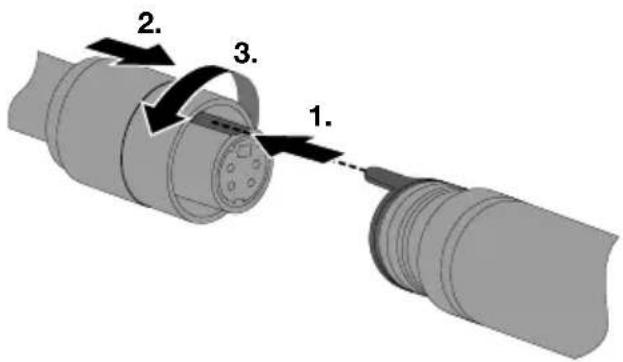

2 Raccord du tuyau flexible

Donnés techniques
Sous réserve de modifications techniques. 20W50

Résolution de la caméra 640 x 480 pixels
Tête de la caméra ø 9 mm
Type de protection IP 68 (Profondeur de plongée 1,5 m, 60 min)
Angle de flexion min. de la sonde 70 mm
Champ de vision (FOV) 53°
Profondeur de champ (DOF) 1 ... 6 cm
Diamètre de la sonde de la caméra 6 mm
Longueur de la sonde de la caméra Flex 1,5 m
Longueur de la sonde de la caméra XXL 5 m
Longueur de la sonde de la caméra Ultra 10 m
Longueur tête de la caméra 50 mm
Conditions de travail	0°C ... 45°C, humidité relative de l'air max. 20 ... 85% rH, non condensante, altitude de travail max. de 4 000 m audessus du niveau moyen de la mer
Conditions de stockage -10°C ... 60°C, humidité relative de l'air max. 80% rH
Dimensions (L x H x P) Flex 1 500 x 19 x 19 mm
Dimensions (L x H x P) XXL	5 000 x 19 x 19 mm
Dimensions (L x H x P) Ultra	10 000 x 19 x 19 mm
Poids Flex	165 g
Poids XXL	550 g
Poids Ultra	1 100 g

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info?an=AKV

!
