BRUKSANVISNING XXL Camera Laserliner
Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.
Funktion / användning
Flex / XXL / Ultra Camera är en kameraenhet för anslutning till basenheten VideoFlex. Tillsammans med basenheten skickas videobilder i färg till LCD:n för kontroll av svåråtkomliga ställen som t.ex. hålrum, kanaler, murverk eller inuti fordon.
Allmänna säkerhetsföreskrifter
- Använd enheten uteslutande på avsett sätt inom specifikationerna.
- Mätinstrumenten är inga leksaker för barn. Förvara dem oätkomligt för barn.
– Det är inte tillåtet att förändra enhetens konstruktion. - Utsätt inte apparaten för mekanisk belastning, extrema temperaturer eller kraftiga vibrationer.
- Apparaten får inte längre användas om en eller flera funktioner upphör att fungera eller batteriets laddning är svag.
- Kamerahuvudet är varken syrabeständigt eller brandtåligt.
- Se till att Flex / XXL / Ultra Camera inte kommer i kontakt med kemikalier, spänning eller föremål som är rörliga eller heta. Det skulle kunna leda till att såväl enheten som användaren skadas.
- Flex / XXL / Ultra Camera får inte användas för medicinska undersökningar eller personundersökningar.
- Beakta förebyggande säkerhetsåtgärder från lokala resp. nationella myndigheter gällande avsedd användning av apparaten.
- Enheten är inte lämplig att använda för mätningar i närheten av farlig spänning. Var därför alltid vid mätningar i närheten av elektriska anläggningar noga med att ledningarna är spänningsfria. Det måste genom lämpliga åtgärder vara säkerställt, att spänningsfrihet råder och att strömmen inte kan slås på oavsiktligt igen.
Säkerhetsföreskrifter
Användning med artificiell optisk strålning (OStrV)
Utgångsöppning LED
- Apparaten arbetar med LEDer i riskgrupp RG 0 (fri grupp, ingen risk) enligt gällande normer för fotobiologisk säkerhet (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) i era aktuella fattningar.
- Den aktuella strålningen från LEDerna är vid avsedd användning och under förnuftiga och förutsägbara betingelser ofarlig för ögonen och huden.
Säkerhetsföreskrifter
Kontakt med elektromagnetisk strålning
- Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.
– Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.
Anvisningar för underhåll och skötsel
Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Förvara apparaten på en ren och torr plats.


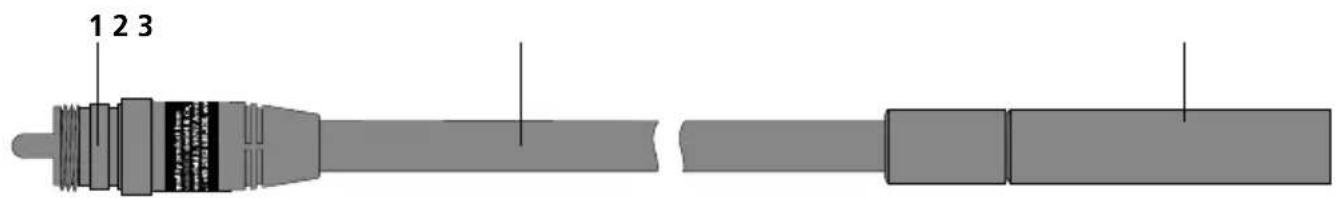

1 2 31 Anslutning för basenhet
2 Flexslang
3 Kamerahuvud med 4 högeffekts-LED:er

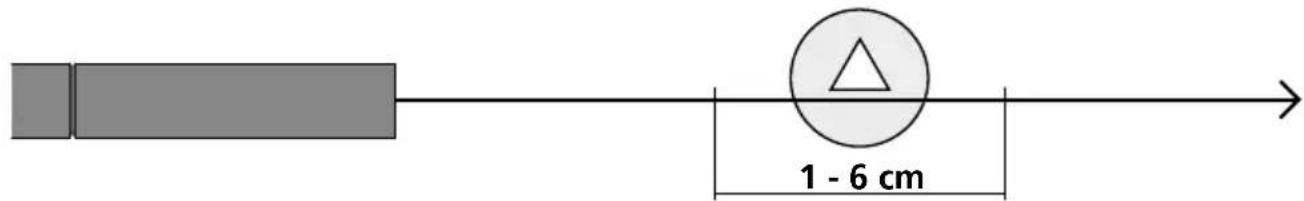

1 Skärpedjupsområde
Flex / XXL / Ultra Camera levererar skarpa bilder inom området 1-6 cm framför kamerahuvudet.


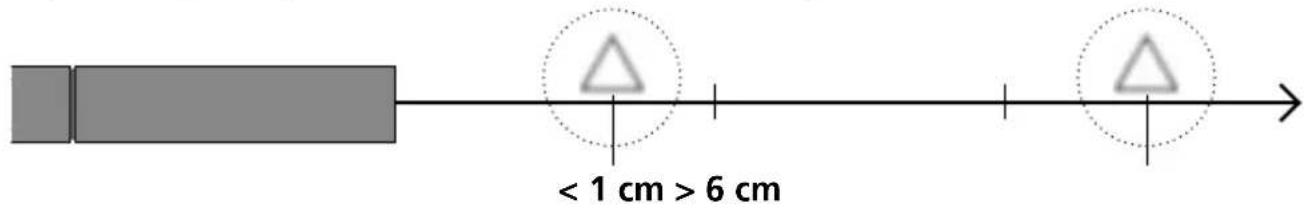

1 - 6 cmObjekt som ligger långt utanför det fokusområdet kan bli oskarpa.
Tekniska ändringar förbehålls. 20W50
| Upplösning kamera 640 x 480 pixlar | |
| Kamerahuvud ø 9 mm | |
| Skyddsklass IP 68 (Nedsänkningsdjup 1,5 m, | 60 min.) |
| Min. böjningsradie kamerasond 70 mm | |
| Synfält (FOV) 53° | |
| Skärpedjup (DOF) 1 ... 6 cm | |
| Diameter kamerasond 6 mm | |
| Längd kamerasond Flex 1,5 m | |
| Längd kamerasond XXL 5 m | |
| Längd kamerasond Ultra 10 m | |
| Längd kamerahuvud 50 mm | |
| Arbetsbetingelser | 0°C ... 45°C, luftfuktighet max. 20 ... 85% rH, icke-kondenserande, arbetshöjd max. 4 000 m över havet |
| Förvaringsbetingelser -10°C ... 60°C, luftfuktighet max. 80% rH | |
| Mått (B x H x D) Flex 1 500 x 19 x 19 mm | |
| Mått (B x H x D) XXL | 5 000 x 19 x 19 mm |
| Mått (B x H x D) Ultra | 1 0000 x 19 x 19 mm |
| Vikt Flex | 165 g |
| Vikt XXL | 550 g |
| Vikt Ultra | 1100 g |
EU-bestämmelser och kassering
Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.
Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.
Ytterligare säkerhets- och extra anvisningar på:
http://laserliner.com/info?an=AKV
!
