РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ XXL Camera Laserliner
Прочетете изцяло ръководството за експлоатация, приложената брошура „Гаранционни и допълнителни инструкции“, както и актуалната информация и указанията в препратката към интернет в края на това ръководство. Следвайте съдържащите се в тях инструкции. Този документ трябва да бъде съхранен и да бъде предаден при предаването на устройството.
Функция / Използване
Flex / XXL / Ultra Camera e блок на камера за свързване към основния блок VideoFlex. Съвместно с основния блок на LCD се изпращат цветни видеоизображения за инспекция на труднодостъпни места, като кухини, шахти, зидария или МПС.
Общи инструкции за безопасност
– Използвайте уреда единствено съгласно предназначението за употреба в рамките на спецификациите.
- Измервателните уреди и принадлежностите не са играчки за деца. Да се съхраняват на място, недостъпно за деца.
– Приборът не трябва да се променя конструктивно.
– Не подлагайте устройството на механично натоварване, твърде високи температури или на силни вибрации.
– Уредът не трябва да се използва повече, ако една или няколко функции откажат или ако зарядът на батериите е нисък.
– Основната част на камерата не е устойчива на киселини и не е огнеупорна.
– Непременно трябва да се има предвид Flex / XXL / Ultra Camera да не влиза в контакт с химикали, ел. напрежение, подвижни или горещи предмети. Това може да доведе до повреда на уреда и тежки наранявания на оператора.
- Flex / XXL / Ultra Camera не трябва да се използва за медицински изследвания / изследвания на хора.
- Моля придържайте се към мерките за безопасност на местни и национални органи за правилното използване на устройството.
– Устройството не е подходящо за измерване в близост до опасно напрежение. Поради това при измервания в близост до електрически инсталации винаги следете токопроводящите части да не са под напрежение. Неналичието на напрежение и обезопасяването срещу повторно включване трябва да се гарантира с подходящи мерки.
Работа с изкуствено, оптично лъчение OStrV
Изходен отвор LED
– Уредът работи със светодиоди от рискова група RG 0 (свободна група, без наличие на риск) в съответствие с валидните стандарти за фотобиологична безопасност (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) в техните актуални редакции.
– Достъпното лъчение на светодиодите не е опасно за човешкото око и човешката кожа при употреба по предназначение и при разумно предвидими условия.
Работа с електромагнитно лъчение
– Измервателният уред спазва предписанията и граничните стойности за електромагнитната съвместимост съгласно Директива 2014/30/EC за електромагнитната съвместимост (EMC).
– Трябва да се спазват локалните ограничения в работата, като напр. в болници, в самолети, на бензиностанции или в близост до лица с пейсмейкъри. Съществува възможност за опасно влияние или смущение от електронни уреди.
Указания за техническо обслужване и поддръжка
Почиствайте всички компоненти с леко навлажнена кърпа и избягвайте използването на почистващи и абразивни препарати и разтворители. Съхранявайте уреда на чисто и сухо място.
2 Гъвкав ръкав
3 Глава на камерата с 4 светодиода с висока мощност

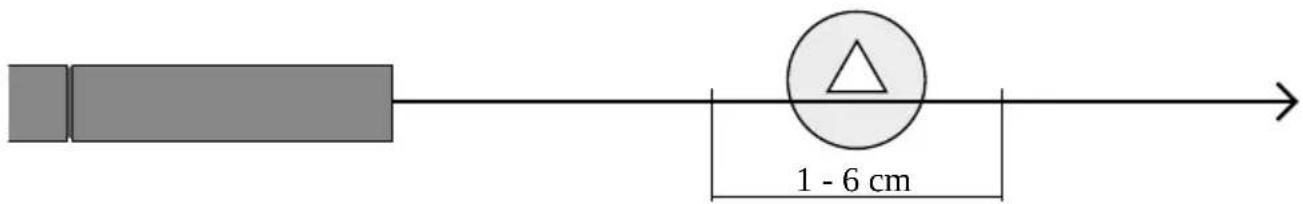

1 Диапазон на фокусното разстояние
Flex / XXL / Ultra Camera доставя контрастни изображения в диапазона 1 - 6 см пред главата на камерата.


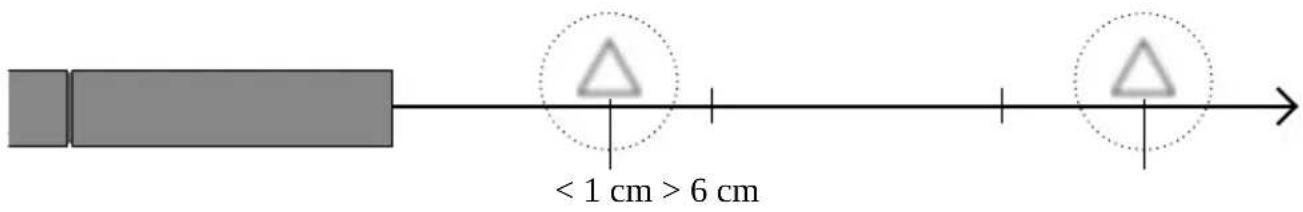

1 - 6 cmОбекти, които са далеч извън зоната на фокуса, може да изглеждат нефокусирани.


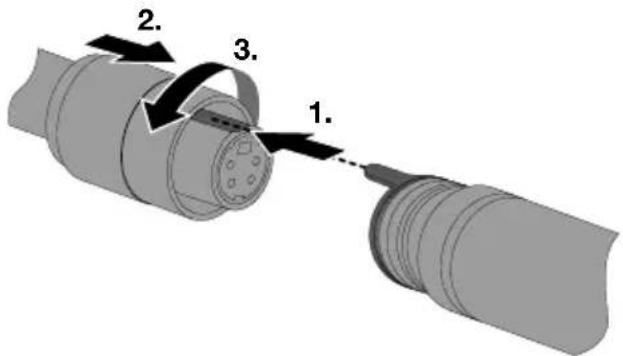

< 1 cm > 6 cm2 Извод за гъвкав ръкав
Запазва се правото за технически изменения. 20W50
| Резолюция на камерата 640 x 480 пиксела | |
| Камера – основна част ø 9 mm | |
| Вид защита IP 68 (Дълбочина на потапяне 1,5 м, 60 мин.) | |
| Мин. радиус на огъване камера-сонда 70 mm | |
| Зрително поле (FOV) 53° | |
| дълбочина на рязкост (DOF) 1 ... 6 cm | |
| диаметър камера-сонда 6 mm | |
| дължина камера-сонда Flex 1,5 m | |
| дължина камера-сонда XXL 5 m | |
| дължина камера-сонда Ultra 10 m | |
| дължина камера – основна част 50 mm | |
| Условия за съхранение | 0°C ... 45°C, относителна влажност на въздуха макс.20 ... 85% rH, без наличие на конденз, работна височина макс. 4000 m над морското равнище |
| Автоматично изключване | -10°C ... 60°C, относителна влажност на въздуха макс.80% rH |
| Размери (Ш x В x Д) Flex 1500 x 19 x 19 mm | |
| Размери (Ш x В x Д) XXL | 5000 x 19 x 19 mm |
| Размери (Ш x В x Д) Ultra | 10000 x 19 x 19 mm |
| Тегло Flex | 165 g |
| Тегло XXL | 550 g |
| Тегло Ultra | 1100 g |
ЕС-разпоредби и изхвърляне
Уредът изпълнява всички необходими стандарти за свободно движение на стоки в рамките на ЕС.
Този продукт е електрически уред и трябва да се събира и изхвърля съгласно европейската директива относно отпадъците от електрическо и електронно оборудване (ОЕЕО).
Още инструкции за безопасност и допълнителни указания ще намерите на адрес: http://laserliner.com/info?an=AKV
!
